BRUGSANVISNING TK 700200 EINHELL

Betjeningsvejledning Bordrundsav

47. Udvidelse til bordet

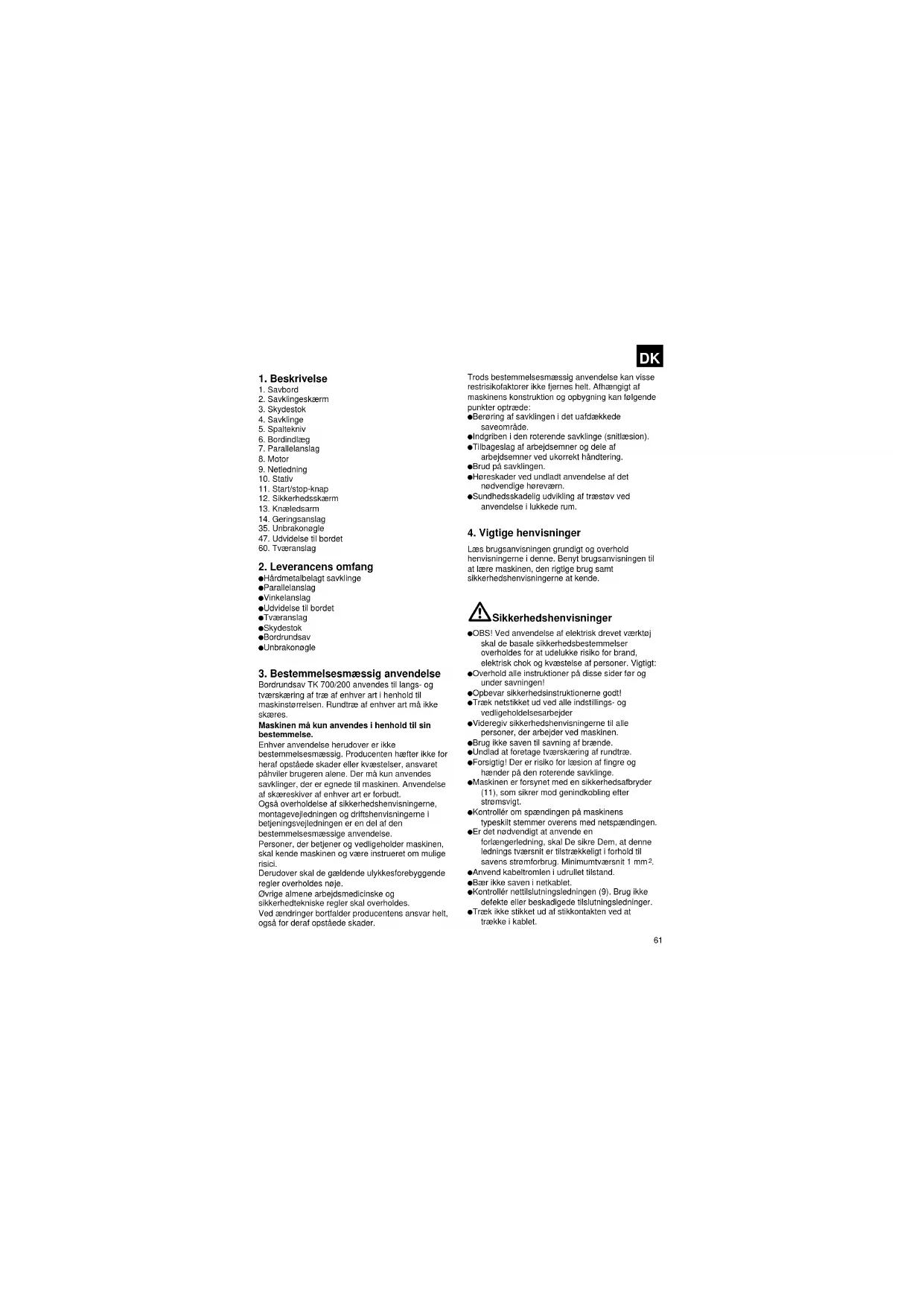

3. Bestemmelsesmæssig anvendelse

Bordrundsav TK 700/200 anvendes til langs- og tværskæring af træ af enhver art i henhold til maskinstørrelsen. Rundtræ af enhver art må ikke skæres. Maskinen må kun anvendes i henhold til sin bestemmelse. Enhver anvendelse herudover er ikke bestemmelsesmæssig. Producenten hæfter ikke for heraf opståede skader eller kvæstelser, ansvaret påhviler brugeren alene. Der må kun anvendes savklinger, der er egnede til maskinen. Anvendelse af skæreskiver af enhver art er forbudt. Også overholdelse af sikkerhedshenvisningerne, montagevejledningen og driftshenvisningerne i betjeningsvejledningen er en del af den bestemmelsesmæssige anvendelse. Personer, der betjener og vedligeholder maskinen, skal kende maskinen og være instrueret om mulige risici. Derudover skal de gældende ulykkesforebyggende regler overholdes nøje. Øvrige almene arbejdsmedicinske og sikkerhedtekniske regler skal overholdes. Ved ændringer bortfalder producentens ansvar helt, også for deraf opståede skader. Trods bestemmelsesmæssig anvendelse kan visse restrisikofaktorer ikke fjernes helt. Afhængigt af maskinens konstruktion og opbygning kan følgende punkter optræde: Berøring af savklingen i det uafdækkede saveområde. Indgriben i den roterende savklinge (snitlæsion). Tilbageslag af arbejdsemner og dele af arbejdsemner ved ukorrekt håndtering. Brud på savklingen. Høreskader ved undladt anvendelse af det nødvendige høreværn. Sundhedsskadelig udvikling af træstøv ved anvendelse i lukkede rum.

4. Vigtige henvisninger

Læs brugsanvisningen grundigt og overhold henvisningerne i denne. Benyt brugsanvisningen til at lære maskinen, den rigtige brug samt sikkerhedshenvisningerne at kende. Sikkerhedshenvisninger OBS! Ved anvendelse af elektrisk drevet værktøj skal de basale sikkerhedsbestemmelser overholdes for at udelukke risiko for brand, elektrisk chok og kvæstelse af personer. Vigtigt: Overhold alle instruktioner på disse sider før og under savningen! Opbevar sikkerhedsinstruktionerne godt! Træk netstikket ud ved alle indstillings- og vedligeholdelsesarbejder Videregiv sikkerhedshenvisningerne til alle personer, der arbejder ved maskinen. Brug ikke saven til savning af brænde. Undlad at foretage tværskæring af rundtræ. Forsigtig! Der er risiko for læsion af fingre og hænder på den roterende savklinge. Maskinen er forsynet med en sikkerhedsafbryder (11), som sikrer mod genindkobling efter strømsvigt. Kontrollér om spændingen på maskinens typeskilt stemmer overens med netspændingen. Er det nødvendigt at anvende en forlængerledning, skal De sikre Dem, at denne lednings tværsnit er tilstrækkeligt i forhold til savens strømforbrug. Minimumtværsnit 1 mm

Anvend kabeltromlen i udrullet tilstand. Bær ikke saven i netkablet. Kontrollér nettilslutningsledningen (9). Brug ikke defekte eller beskadigede tilslutningsledninger. Træk ikke stikket ud af stikkontakten ved at trække i kablet.

61 Beskyt kablet mod varme, olie og skarpe kanter. Udsæt ikke saven for regn og benyt ikke maskinen i fugtige eller våde omgivelser. Sørg for god belysning. Udfør ikke savning i nærheden af brændbare væsker eller gasser. Bær egnet arbejdstøj ! Løstsiddende klæder eller smykker kan gribes af den roterende savklinge. Brugere med langt hår skal benytte hårnet. Undgå unormale kropsstillinger. Betjeningspersonen skal være mindst 18 år, unge under uddannelse mindst 16 år, dog under opsyn. Hold børn på afstand af maskinen, når den er tilsluttet strømnettet. Lad andre personer, især børn, ikke berøre værktøjet eller kablet. Hold uvedkomne borte fra arbejdsstedet. Hold arbejdsstedet fri for træaffald og løstliggende dele. Personer, der arbejder ved maskinen, må ikke distraheres. Overhold motorens og savklingens omdrejningsretning. Savklingerne (4) må under ingen omstændigheder bremses gennem tryk på siden af klingen, når der er slukket for saven. Montér kun velslebne savklinger (4) uden revner og deformeringer. Anvend ikke rundsavklinger (4) af højlegeret highspeed-stål (HSS-stål). Kun værktøj, der opfylder prEN 847-1:1996, må anvendes på maskinen. Defekte savklinger skal omgående udskiftes. Brug ikke savklinger, der ikke svarer til specifikationerne i denne brugsanvisning. Det skal sikres, at alle anordninger (2, 15), der dækker savklingen, fungerer fejlfrit. Den bevægelige savklingeskærm (2) må ikke klemmes fast i åben tilstand. Sikkerhedsanordninger (2, 5) på maskinen må ikke afmonteres eller sættes ud af funktion. Beskadigede eller defekte beskyttelsesanordninger skal omgående udskiftes. Spaltekniven (5) er en vigtig beskyttelsesanordning, der fører arbejdsemnet og forhindrer, at snitfugen lukker sig bag savklingen og at arbejdsemnet slår tilbage. Vær opmærksom på spalteknivens tykkelse. Spaltekniven må ikke være tyndere end savklingens basis og ikke tykkere end dens fugebredde. Savklingeskærmen (2) skal sænkes ned over arbejdsemnet ved hver arbejdsgang. Ved langsskæring af smalle arbejdsemner skal der ubetinget benyttes en skydestok (3) (bredde under 120 mm). Ved tilsavning af smalle træstykker skal parallelanslaget spændes fast på højre side af savbladet. OBS! Der må ikke udføres indsatssavninger med denne sav. Skær ikke arbejdsemner, der er for små til at kunne holdes sikkert i hånden. Arbejdsstillingen skal altid være sideværts i forhold til savklingen. Undlad at belaste maskinen så meget, at den stoppes. Tryk altid arbejdsemnet fast mod arbejdspladen (1). Sørg for at afskårne træstykker ikke gribes af savklingens tandkrans og slynges væk. Fjern aldrig løse splinter, spåner eller fastklemte træstumper, mens savklingen roterer. Sluk for maskinen ved afhjælpning af fejl eller mens fastklemte træstumper fjernes. - Træk netstikket ud -. Udskift bordindlægget (6) mens spaltekniven er afmonteret. - Træk netstikket ud -. Omstillinger samt indstillings-, måle- og rengøringsarbejder må kun udføres, når der er slukket for motoren. - Træk netstikket ud -. Kontrollér at nøgle og indstillingsværktøj er fjernet, før De starter maskinen. Sluk for motoren og træk netstikket ud før arbejdsstedet forlades. El-installation, reparation og vedligeholdelsesarbejder må kun udføres af fagfolk. Når reparation og vedligeholdelse er afsluttet, skal alle beskyttelses- og sikkerhedsanordninger straks monteres igen. Producentens sikkerheds-, arbejds- og vedligeholdelseshenvisninger samt de mål, der er angivet i Tekniske data, skal overholdes. Gældende ulykkesforebyggende regler og øvrige, alment anerkendte sikkerhedstekniske regler skal overholdes. Brancheorgansationens mærkehæfte skal overholdes (VBG 7). Tilslut støvudsugningsanordningen ved ethvert arbejde. Benyt kun saven sammen med et egnet udsugningsanlæg eller påmonteret industristøvsuger for at undgå at blive ramt af udslynget saveaffald.

Brug støvmaske Støjniveau Støjen fra denne rundsav måles ifølge DIN EN

ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO

7960, bilag A; 2/95. Ved arbejde med rundsaven kan støjen overskride 85 dB (A). I så fald skal der benyttes høreværn. Drift Tomgang Lydtrykniveau LPA 88 dB(A) 74 dB(A) Lydeffektniveau LWA 97 dB(A) 83 dB(A) ”De angivne værdier er emissionsværdier og skal dermed ikke samtidig også vise sikre arbejdspladsværdier. Selv om der er korrelation mellem emissions- og immissionsniveauer, kan det ikke derudfra med sikkerhed udledes, hvorvidt der kræves ekstra forsigtighedsforanstaltninger eller ikke. Faktorer, der kan påvirke det aktuelle immissionsniveau ved arbejdspladsen, omfatter påvirkningernes varighed, arbejdsrummets udformning, andre støjkilder osv., f. eks. antallet af maskiner og aktiviteter i nærheden. De pålidelige arbejdspladsværdier kan ligeledes variere fra land til land. Denne information bør dog gøre brugeren i stand til at foretage en bedre vurdering af risiko og fare.

Hårdmetalsavklinge 200 x 30 x 2,5 mm Antal tænder 20 Bordstørrelse 500 x 420 mm Udvidelse til bordet 500 x 215 mm Savedybde 43 mm / 90° 26 mm / 45° Højderegulering trinløs 0-43 mm Drejeligt bord trinløst 0° - 45° Udsugningstilslutning Ø 35 mm Størrelse kompl. 500 x 641 x 211 mm Emballage 512 x 444 x 290 mm Vægt 17 kg Når der skal saves i længere tid, skal der indlægges pauser, så motoren kan køle af. Pauserne skal være så lange, at motoren når at køle af til rumtemperatur. Belastningstiden og pausetiden betegnes tilsammen som en arbejdscyklus. Den er normeret til 10 minutter, så saven ved et forhold på 50 % mellem arbejde og pauser må belastes i 5 minutter, hvorefter den skal have 5 minuters pause.

6. Før idrifttagningen

Maskinen skal opstilles stabilt, dvs. på en arbejdsbænk eller et fast stativ. Før idrifttagning skal alle afdækninger og sikkerhedsanordninger være monteret korrekt. Savklingen skal kunne løbe frit. Ved træ, der allerede er bearbejdet, skal man passe på fremmedlegemer som f. eks. søm eller skruer osv. Før De trykker på start/stop-kontakten skal De sikre Dem at savklingen er monteret rigtigt og at bevægelige dele går let. Får tilslutningen af maskinen skal De kontrollere, at dataene på typeskiltet stemmer overens med netdataene på typeskiltet.

OBS! Træk altid stikket ud af stikkontakten før indstilling og vedligeholdelse af rundsaven.

7.1 Montering af udvidelsen til bordet (fig. 2)

Fastgør de to holdere (46) til savbordet med de medfølgende skruer (54), spændeskiver (41) og møtrikker (42). Læg udvidelsen (47) på holderne (46) og skru den sammen med holderne med det medfølgende fastgørelsesmateriale. OBS! Sørg for, at slæden (45) til tværanslaget kan bevæges let mellem savbordet og udvidelsen.

7.2 Samling af tværanslaget (fig. 3)

Fastgør slæden (45) til styrevinklen (52) med unbrakoskruen (44) og vingemøtrikken (51b). Sørg for, at stiften (b) til slæden falder i hak i hullet i styrevinklen (52). Spændeskiven (50) og bøsningen (49) monteres som vist på tegningen. Skub unbrakoskruen (48) ind i den mellemste rille på anslagsskinnen (53) og stik den gennem styrevinkelen (52). Skub bøsningen (49) over unbrakoskruen (48) og spænd den fast med vingemøtrikken (51).

7.3 Montering af savbladet (fig. 4)

OBS! Træk stikket ud af stikkontakten. Indstil savbordet (1) i den højeste stilling (se 8.3) Løs de to skruer (16). Fjern spånkassen (15). Løs møtrikken (17) med en 19 mm fastnøgle og hold samtidig fast i motorens aksel (a) med en 8 mm fastnøgle. OBS! Drej møtrikken i savbladets (4) rotationsretning. Fjern den ydre flange (19) og træk det gamle savblad (4) skråt nedad fra den inderste flange (20). Rengør fastgørelsesflangerne (19 og 20). Det nye savblad fastgøres i omvendt rækkefølge. OBS! Sørg for, at savbladet roterer den rigtige vej (se pilen på savbladet).

7.4 Indstilling af kløvekilen (fig. 5)

Indstilling til forsænkede snit. Sænk bordet (1) til den nederste stilling. Fjern sikkerhedsskærmen (2) ved at løsne vingemøtrikken (21). Løs de to unbrakoskruer (24) med den medfølgende unbrakonøgle (35). Sænk kløvekilen (5) til den nederste stilling. Indstil kløvekilen (5), så afstanden mellem savbladet (4) og kløvekilen (5) er på 3 - 5 mm. Kløvekilens spids skal befinde sig 0,5-1 mm under den øverste savtandsspids. Skru de to unbrakoskruer (24) fast. OBS! Efter udførelsen af et forsænket snit skal kløvekilen igen indstilles i øverste stilling og sikkerhedsskærmen (2) skrues fast igen. Kløvekilen skal justeres, hver gang savbladet udskiftes.

7.5 Fastgørelse af sikkerhedsskærmen (fig. 5)

Skub låseknappen (a) til venstre. Klap dækslet (b) op. Rundsaven startes ved at trykke den grønne knap (o) ind. Vent med at begynde savningen, til savbladet har nået den maksimale rotationshastighed. Rundsaven standses igen ved at trykke den røde knap (d) ind. For at forhindre, at rundsaven startes ved en fejltagelse, kan den ydre skærm (b) lukkes og sikres med en hængelås (e) - (børnesikring).

8.2 Parallelanslag (fig. 7)

Ved savning af trædele på langs skal parallelanslaget (7) benyttes. Skub parallelanslaget (7) ind på højre eller venstre side af savbordet (1). OBS! Ved tilsavning af smalle træstykker skal parallelanslaget spændes fast på højre side af savbladet. Sørg for, at næserne på klemmemekanismen (33) under savbordet (1) griber fat, og at de to knæledsarme (13) befinder sig i nederste stilling. Ved hjælp af skalaen på savbordet (1) kan parallelanslaget (7) indstilles til det ønskede mål. OBS! Sørg for, at skalaen er justeret i forhold til savbladets midte, d.v.s. der skal trækkes 1,3 mm fra den viste værdi på skalaen. Parallelanslaget (7) kan fikseres på savbordet (1) ved at dreje de to knæledsarme (13) opad.

8.3 Indstilling af savedybden (fig. 8-9)

Løs de to vingemøtrikker (28). Den ønskede savedybde indstilles ved at hæve eller sænke savbordet (1). Savehøjden kan aflæses på skalaen (x) på kløvekilen (5). Spænd savbordet (1) fast med vingemøtrikkerne (28). OBS! Stram altid vingemøtrikkerne godt for at undgå, at savbordet synker ned.

Løs de to vingemøtrikker (27). Vip savbordet (1) til højre og indstil det i den ønskede vinkel ved hjælp af skalaen på vinkelholderen (a). Stram de to vingemøtrikker (27) igen. OBS! Stram altid vingemøtrikkerne godt fast for at undgå, at savbordet utilsigtet vipper.

9. Arbejde med rundsaven

Det anbefales at udføre en prøvesavning for at kontrollere de indstillede mål, hver gang rundsaven omstilles.

9.1 Savning af smalle emner

(Under 120 mm brede) (fig. 10) Indstil parallelanslaget (7) til den bredde, der skal saves i. Skub emnet fremad med begge hænder. Når hænderne nærmer sig savbladet (4), skal skydestokken (3) ubetinget benyttes (følger med ved leveringen). Skub altid emnet frem til slutningen af kløvekilen (5). Lange emner skal sikres, så de ikke vælter ved afslutningen af saveprocessen (f.eks. med afrullestativ e.l.). OBS! Ved korte emner skal skydestokken benyttes fra begyndelsen.

9.2 Savning af særligt smalle emner

(under 30 mm brede ) (fig. 11) Indstil parallelanslaget (7) til den ønskede bredde. Skub emnet mod saven med skubbeklodsen (a) og skubbelstokken, indtil den bagerste ende har nået kløvekilen (5) Lange emner skal sikres, så de ikke vælter ved afslutningen af saveprocessen (f.eks. med afrullestativ e.l.). Skydeklodsen følger ikke med ved leveringen!

9.3 Udførelse af forsænkede saveriller (fig. 12)

Ved at fjerne skærmen over savbladet kan der udføres forsænkede saveriller og notriller ved hjælp af den trinløse regulering af savedybden på mellem 0 og 43 mm. Fjern skærmen (2) over savbladet ved at løsne spændeskruerne (21). Indstil kløvekilen (5) ca. 0,5 - 1 mm dybere end den øverste savbladstand. Indstil den ønskede rilledybde (se 8.3). Indstil parallelanslaget (7) til den ønskede bredde. Skub emnet hen over savbladet (4). Sørg for, at emnet hviler fast på rundsavens bord (1). Savningen skal foregå i en rækkefølge, der sikrer, at den udsavede liste falder ned på venstre side af savbladet (4) for at undgå, at den kommer i klemme mellem parallelanslag (7) og savblad (4).

Savning i skrå vinkler skal altid udføres under anvendelse af parallelanslaget (7). Spænd savbordet fast i den ønskede vinkelstilling (se 8.4). Skub emnet langs med parallelanslaget (7). Se også afsnit 9.1 og 9.2, afhængigt af emnets bredde.

9.5 Savning med tværanslaget (fig. 13)

Læg tværanslaget ned i løberillen mellem savbordet og udvidelsen. Løs vingemøtrikken (51b) og indstil den ønskede vinkel ved at dreje styrevinklen. Spænd vingemøtrikken (51b) fast igen. Skub tværanslaget ind til savbladet. Løs vingemøtrikken (51) og forskub anslags- skinnen, indtil afstanden mellem savbladet og anslagsskinnen er på ca. 2 cm. Spænd vingemøtrikken (51) fast igen. Spænd tværanslaget fast igen og hold træstykket mod styreskinnen (53). Tænd for saven. Pres træstykket fast mod styreskinennen (53) og skub tværanslaget hen mod savbladet for at udføre savningen. Sluk for saven igen, når savningen er udført.

9.6 45º savning af små emner (fig. 14)

Savning på 45º må kun ske ved hjælp af parallelanslaget (7) og vinkelanslaget (14). Montér vinkelanslaget (14) på parallelanslaget (7). Indstil parallelanslaget (7) til den længde, emnet skal saves ud i, og spænd det fast. Læg emnet ind i vinkelanslaget (14). Start saven og skub vinkelanslaget (14) langs med parallelanslaget (7) hen mod savbladet. Stands rundsaven efter savningen.

Fjern støv og snavs fra rundsaven med jævne mellemrum. Rengøringen foregår mest fordelagtigt med trykluft eller en klud. Brug ingen ætsende midler til rengøring af kunststofdele.

Ved bestilling af reservedele skal følgende data oplyses: Apparatets type Apparatets artikelnummer Apparatets identifikationsnummer Nummeret på den nødvendige reservedel
