Merk	Einhell
Model	TK 700200
Producttype	Elektrische zaag (cirkelzaagtafel)
Vermogen	700 Watt
Voeding	230 V ~ 50 Hz
Toerental onbelast	2800 min⁻¹
Zaagblad	200 x 30 x 2,5 mm, 20 tanden, hardmetaal
Maximale zaagdiepte (90°)	43 mm
Maximale zaagdiepte (45°)	26 mm
Afmetingen tafel	500 x 420 mm
Tafelverlenging	500 x 215 mm
Totale afmetingen (L x B x H)	500 x 641 x 211 mm
Verpakkingsafmetingen	512 x 444 x 290 mm
Gewicht	17 kg
Aansluiting afzuiging	Diameter 35 mm
Zaagdiepte-instelling	Continu van 0 tot 43 mm
Hoekinstelling	Continu van 0° tot 45°
Bedrijfsmodus	Intermitterend gebruik S3 50% (10 min cyclus)
Geluidsdrukniveau	88 dB(A) (in bedrijf), 74 dB(A) (onbelast)
Geluidsvermogensniveau	97 dB(A) (in bedrijf), 83 dB(A) (onbelast)
Veiligheidsvoorzieningen	Beschermkap, scheidmes, veiligheidsschakelaar, duwstok
Garantie	12 maanden
Leveringsomvang	Zaag, hardmetalen zaagblad, parallelaanslag, hoekaanslag, tafelverlenging, dwarsslag, duwstok, inbussleutel

Veelgestelde vragen - TK 700200 EINHELL

Hoe monteer ik de tafelverlenging?

Bevestig de twee tafeldragers (46) aan de zaagtafel met de schroeven (54), U-ringen (41) en moeren (42). Plaats de verlenging (47) op de dragers en schroef deze vast. Zorg ervoor dat de glijlijst (45) van de dwarsslag vrij kan glijden tussen de tafel en de verlenging.

Hoe vervang ik het zaagblad?

Haal de stekker uit het stopcontact. Zet de tafel in de hoogste stand. Draai de twee inbusschroeven (16) los en verwijder de spaanderopvang (15). Draai de moer (17) los in de draairichting van het zaagblad. Verwijder de buitenste flens en het oude blad. Maak de flenzen schoon en monteer het nieuwe blad met de juiste draairichting.

Wat is de maximale zaagdiepte?

De maximale zaagdiepte is 43 mm bij 90° en 26 mm bij 45°. De hoogte is continu verstelbaar van 0 tot 43 mm door de zaagtafel omhoog of omlaag te brengen.

Hoe stel ik het scheidmes af?

Zet de tafel in de laagste stand. Draai de vleugelschroef (21) los en verwijder de beschermkap. Draai de twee inbusschroeven (24) los met de meegeleverde sleutel. Stel het scheidmes zo af dat de afstand tot het zaagblad 3 tot 5 mm is en de punt van het mes 0,5-1 mm onder de punt van de tanden ligt. Draai de schroeven weer vast.

Welke veiligheidsuitrusting is verplicht?

Draag altijd een veiligheidsbril, gehoorbescherming en een stofmasker. Gebruik de beschermkap, het scheidmes en de duwstok voor smalle werkstukken. Verwijder nooit de veiligheidsvoorzieningen.

Wat is het motorvermogen?

De asynchrone motor heeft een vermogen van 700 Watt bij 230 V / 50 Hz. De machine werkt in intermitterend gebruik S3 50% (5 minuten aan, 5 minuten uit).

Kan ik rond hout zagen met deze zaag?

Nee, het is verboden om rond hout te zagen. De zaag is ontworpen voor het in de lengte en dwars zagen van hout. Gebruik ook geen doorslijpschijven.

Hoe onderhoud ik de machine?

Reinig regelmatig stof en vuil met perslucht of een doek. Gebruik geen bijtende middelen voor kunststof onderdelen. Controleer de staat van het zaagblad en de veiligheidsvoorzieningen voor elk gebruik.

Welke zaagbladen zijn compatibel?

Gebruik alleen hardmetalen zaagbladen met afmetingen 200 x 30 x 2,5 mm met 20 tanden. Gebruik geen HSS-bladen of slijpschijven. Het zaagblad moet scherp, zonder scheuren en vervormingen zijn.

Hoe bestel ik reserveonderdelen?

Vermeld bij bestelling het apparaattype (TK 700200), het artikelnummer, het identificatienummer en het nummer van het reserveonderdeel. Neem contact op met de klantendienst van Einhell op het adres in de handleiding.

GEBRUIKSAANWIJZING TK 700200 EINHELL

①Gelieve vóór montage en ingebruikneming de gebruiks- aanwijzing aandachtig te lezen

©Gelieve bladzijden 2-5 te ontvouven

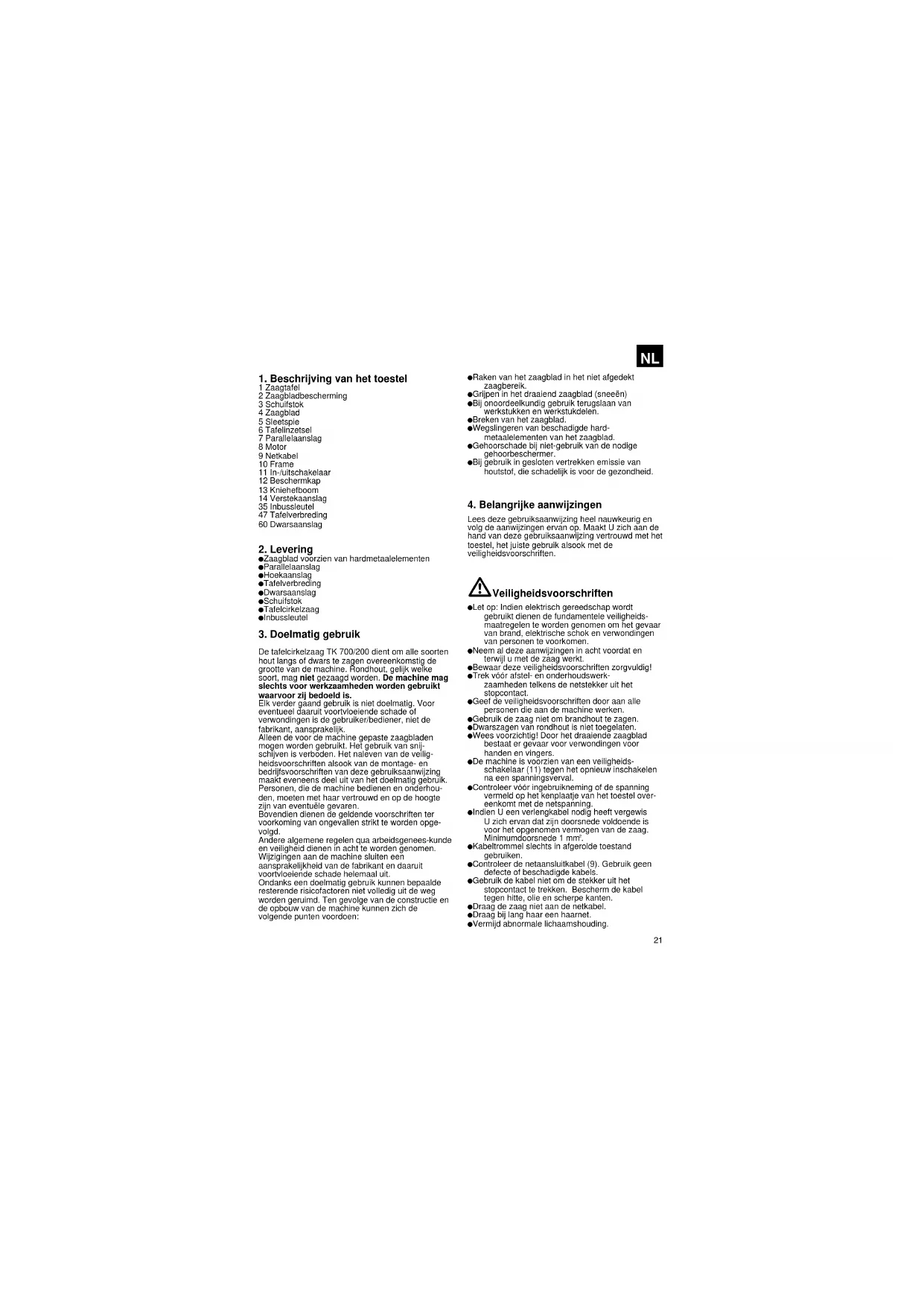

1. Beschrijving van het toestel

1 Zaagtafel

2 Zaagbladbescherming

3 Schüifstok

4 Zaaqblad

5 Sleetspie

6 Tafelinzetsel

7 Parallelaanslag

8 Motor

9 Motor 9 Notka

9 Netkade 10 Frame

10 Frame 14 In (uite

11 In-/uitschakelaar 12 Roschavsken

12 Beschermkap

13 Kniehefboom

14 Verstekaanslag

35 Inbussleutel

47 Tafelverbreding

60 Dwarsaanslag

2. Levering

●Zaagblad voorzien van hardmetaalelementen

●Parallelaanslag

●Hoekaanslag

●Tafelverbreding

•Dwarsaanslag

●Schuifstok

●Schunstok ●Tafelcirkel

●Taleici Reizaag ●Inbussleutel

- Undassleuter

De talelcirkelzaag TK 700/200 dient om alle soorten hout langs of dwars te zagen overeenkomstig de grootte van de machine. Rondhout, gelijk welke soort, mag niet gezaagd worden. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor zijn bedoeld is.

Elk verder gaand gebruik is niet doelmatig. Voor eventueel daaruit voortvloeiende schade of verwondingen is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Alleen de voor de machine gepaste zaagbladen mogen worden gebruikt. Het gebruik van snij- schijven is verboden. Het naleven van de veilig- heldsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing maakt eveneens deel uit van het doelmatig gebruik. Personen, die de machine bedienen en onderhou- den, moeten met haar vertrouwd en op de hoogte zin van eventuèle gevaren.

Bovendien dienen de geldende voorschriften ter voorkoming van ongevallen strikt te worden opgevolgd.

Andere algemene regelen qua arbeidsgenees-kunde en veiligheid dienen in acht te worden genomen. Wijziglingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voorvtvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en de opbouw van de machine kunnen zich de volgende punten voordoen:

●Raken van het zaagblad in het niet afgedekt zaagbereik.
●Grijpen in het draaiend zaagblad (sneeën)
●Bij onoordeelkundig gebruik terugslaan van werkstukken en werkstukdelen.
●Breken van het zaagblad.
●Wegslingeren van beschadigde hard-
metaalelementen van het zaagblad.
●Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer.
●Bij gebruik in gesloten vertrekken emissie van houtstof, die schadelijk is voor de gezondheid.

4. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing heel nauwkeurig en volg de aanwijzingen ervan op. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het loestel, het juiste gebruik alsook met de veiligheidsvoorschriften.

Veiligheidsvoorschriften

• Let op: Indien elektrisch gereedschap wordt gebruikt dienen de fundamentele veiligheidsmaatregelen te worden genomen om het gevaar van brand, elektrische schok en verwondingen van personen te voorkomen.
  -Neem al deze aanwijzingen in acht voordat en terwijl u met de zaag werkt.
  ●Bewaar deze veiligheidsvoorschriften zorgvuldig!
  ●Trek voor alstel- en onderhoudswerk-
  zaamheden telkens de netstekker uit het stopcontact.
  -Geef de veiligheidsvoorschriften door aan alle personen die aan de machine werken.
  -Gebruik de zaag niet om brandhout te zagen.
  ●Dwarszagen van rondhout is niet toegelaten
• Wees voorzichtig! Door het draaiende zaagblad bestaat er gevaar voor verwondingen voor handen en vingers.
• De machine is voorzien van een veiligheids- schakelaar (11) tegen het opnieuw inschakelen na een spanningsverval.
• Controleer vóór ingebruikneming of de spanning vermeld op het kenplaatje van het toestel overeenkomt met de netspanning.
  -Indien U een verlengkabel nodig heeft vergewis U zich ervan dat zijn doorsnede voldoende is voor het opgenomen vermogen van de zaag. Minimumdoorsnede 1 mm ^2 .
  ●Kabeltrommel slechts in algerolde toestand gebruiken.
• Controleer de netaansluitkabel (9). Gebruik geen defecte of beschadigde kabels.
  -Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.
  ●Draag de zaag niet aan de netkabel.
  ●Draag bij lang haar een haarnet.
  ●Vermijd abnormale lichaamshouding

NL

- Stel de zaag niet bloot aan de regen en gebruik de machine niet in een vochtige of natte omgeving.

●Zorg voor een goede verlichting.

●Zaag niet in de nabijheid van brandbare vloeistoffen of gassen.

●Draag de gepaste werkkledij! Wijde kleren of sieraden kunnen door het draaiende zaagblad worden gegrepen.

●Laat geen andere personen, vooral kinderen het gereedschap of de netkabel raken. Hou ze op afstand van de werkplaats.

- De bedieningspersoon moet minstens 18 jaar zijn, leerlingen minstens 16 jaar, maar alleen onder toezicht.

●Hou kinderen weg van het aan het net aangesloten toestel.

- Controleer of de aansluitleiding beveiligd is door een zekering met voldoende ampérage.

●Hou de werkplaats vrij van houtafval en rondslingerende delen.

●Aan de machine werkende personen mogen niet afgeleid worden.

- Let op de draairichting van de motor en het zaagblad.

●Na het uitschakelen van de motor mogen de zaagbladen (4) in geen geval worden afgeremd door er zijdelings tegen de duwen.

- Installeer slechts goed scherpgeslepen, niet gedeformeerde, barstvrije zaagbladen (4).

-Gebruik geen cirkelzaagbladen (4) van hooggelegeerd snelstaal (HSS-staal).

●Alleen gereedschappen die overeenkomen met EN 847-1:1996 mogen worden gebruikt.

- Beschadigde zaagbladen (4) dienen onmiddellijk te worden vervangen.

-Gebruik geen zaagbladen die niet overeen- komen met de karakteristieke gegevens vermeld in deze gebruiksaanwijzing.

●Zorg ervoor dat alle inrichtingen (2, 15), die het zaagblad afdekken, perfect functioneren.

- De beweegbare beschermkap (2) mag in geopende toestand niet worden vastgeklemd.

- Veiligheidsinrichtingen (2.5) aan de machine mogen niet worden gedemonteerd of onklaar gemaakt.

- Beschadigde of defecte bescherminrichtingen dienen onmiddellijk te worden vervangen.

-De spleetspie (5) is een belangrijke veiligheidsinrichting die het werkstuk leidt en het sluiten van de zaagvoeg achter het zaagblad en het terugslaan van het werkstuk voorkom. Let op de dikte van de spleetspie. De spleetspie mag niet dunner zijn dan het zaagbladlichaam en niet dikker dan de breedte van de zaagvoeg.

●Bij elke werkfase dient de afdekkap (2) op het werkstuk te worden neergelaten.

-Gebruik bij het langszagen van smalle werkstukken zeker een schuifstok (3) (breedte kleiner dan 120 mm).

- Zaag geen werkstukken die te klein zijn om ze veilig met de hand te kunnen vasthouden.

- Bij het op maat zagen van smalle stukken hout dient de parallelaanslag op de rechterkant van

het zaagblad te worden vastgespannen.

Let op: Indopsneden mogen met deze zaag niet uitgevoerd worden.

- De bediener dient bij het werken altijd aan de zijkant van het zaagblad te staan.

●De machine niet belasten zodat ze tot stilstand komt.

●Duw het werkstuk altijd hard tegen de werkplaat (1).

- Let erop dat afgezaagde stukken hout niet door de tandkrans van het zaagblad worden gegrepen en weggeslingerd.

●Verwijder nooit bij draaiend zaagblad losse splinters, zaagsel of vastgeklemde stukk

●Voor het verhelpen van storingen of verwijderen van vastgeklemde stukken hout de machine uitschakelen en de netstekker uit het stopcontact trekken.

●Bij uitgeslaan zaagspie het tafelinzetsel (6) vervangen - netstekker trekken -

●Vóór ombouw-, instel-, meet- en schoonmaakwerkzaamheden telkens de motor uitschakelen en de netstekker trekken.

- Controleer of sleutels en instelgereedschappen zijn verwijderd alvorens de machine in te schakelen.

- Bij het verlaten van de werkplaats de motor uitschakelen en de netstekker uit het stopcontact trekken.

- Elektrische installaties, herstellingen en onderhoudswerkzaamheden mogen slechts door deskundige worden uitgevoerd.

- Alle bescherm- en veiligheidsinrichtingen moeten aan het eind van een herstelling of onderhoud onmiddellijk weer worden gemonteerd.

- De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de afmetingen vermeld onder "Technische Gegevens" dienen te worden opgevolgd

- De desbetreffende voorschriften ter voorkoming van ongevallen en de andere algemeen erkende veiligsheidsregelen moeten worden nageleefd.

●Brochures met toelichtingen van de ongevallenverzekering in acht nemen (VBG 7).

- Sluit telkens bij het werken met de zaag de stofzuiginstallatie aan.

- De zaag enkel in werking stellen in verbinding met een gepaste afzuiginstallatie of een in de handel gebruikellijke Industrestofzuiger in werking stellen om verwondingen door wegspringend zaagsel te voorkomen.

Oogbeschermer dragen

Gehoorbeschermer dragen

Stofmasker dragen

Geluidsemissiewaarden

●Het geluid van deze zaag wordt gemeten volgens DIN EN ISO 3744; 11:95, E DIN EN 31201; 6/93, ISO 7960 bijlage A; 2/95. Het toestel kan aan de werkplaats 85 dB (A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de gebruiker noodzakelijk (gehoorbeschermer dragen).

Bedrijf Stationair

Geluidsdrukniveau LPA 88 dB (A) 74 dB (A)

Geluidsvermogen LWA 97 dB (A) 83 dB (A)

De waarden vermeld in de tabel zijn emissie-waarden en moeten daarmee niet meteen veilige bedieningsplaatswaarden voorstellen. Hoewel er een correlatie bestaat tussen emissieen immisiepeilen, kan er niet zeker uit worden afgeleid of al dan niet bijkomende voorzorgsmaatregelen vereist zijn. Factoren die het aan de bedieningsplaats voorhanden zijnde immissiepeil kunnen beïnvloeden, bevatten de duur van de inwerkingen, andere geluidsbronnen etc., b. v. het aantal machines en andere nabije werkzaamheden. De betrouwbare bedieningsplaatswaarden kunnen eveneens van land tot land verschillen. Deze toelichting dient om de gebruiker in staat de stellen het in gevaar brengen en het risico beter te kunnen beoordelen".

Korte-tijdbedrijf S3 50 %

Stationair toerental n0 2800 1/min

Hardmetaalzaagblad 200 x 30 x 2,5 mm

Aantal tanden 20

Tafelafmetingen 500 x 420 mm

Tafelverbreding 500 x 215 mm

Zaagdiepte max. 43 mm / 90°

26 mm / 45°

Zaagdlepte instellen traploos, 0-43 mm

Tafel draaibaar traploos, 0° - 45"

Afzuigaansluiting ∅ 35 mm

Afmetingen, compleet 500 x 641 x 211 mm

Verpakking 512 x 444 x 290 mm

Gewicht 17 kg

NL

Intermitterende werkwijze (S3) betekent dat gedurende het zagen ook afkoelpauzen dienen ingelast te worden. De spertijd is zo lang dat zich geen ontoelaatbare verhitting van de machine voordoet waarbij de motor gedurende de spertijd zich niet meer op binnentemperatuur afkoelt. Belastings- en spertijd samen wordt cyclusduur genoemd. Die bedraagt normaal 10 min., dwz. bij een machinetijd van S3 50% zijn 5 min. belastingstijd en 5 min. spertijd.

6. Vóór ingebruikneming

• De machine moet worden opgesteld zodat ze stevig staat, dwz. ze moet op een werkbank of op en vast onderstel worden vastgeschroefd.
• Vóór ingebruikneming moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemontleerd.
  ●Het zaagblad moet vrij kunnen draaien.
  ●Bij reeds bewerkt hout op vreemde lichamen letten zoals b.v. nagels of schroeven en d
• Voordat U de in-/uitschakelaar indrukt dient U zich ervan te vergewissen dat het zaagblad correct is gemonteerd en beweegbare onderdelen gemakkelijk draaien.
• Controleer voor het aansluiten van de machine of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet.

7. Montage

Let op! Vóór onderhouds- en ombouw-werkzaamheden aan de cirkelzaag altijd eerst de netstekker trekken.

7.1 Tafelverbreding monteren (fig. 2)

-Beide tafelhouders (46) aan de zaagtafel bevestigen met behulp van bijgaande schroeven (54), moerplaatjes (41) en moeren (42).
●Aanbouwtafel (47) op de tafelhouders (46)
plaatsen en vastschroeven met behulp van het bijgaand bevestigingsmateriaal.
- Let op: Bij het bevestigen van de tafelverbreding dient er op te worden gelet dat de slede (45) van de dwarsaanslag gemakkelijk schuilbaar is tussen de zaagtafel en de tafelverbreding.

7.2 Dwarsaanslag assembleren (fig. 3)

●Slede (45) aan het geleidehoekstaal (52) bevestigen met behulp van de zeskantbout (44) en de vleugelmoer (51b). Daarbij dient er op te worden gelet dat de pin (b) van de slede vastzit in het boorgat van het geleidehoekstaal (52).
●Moerplaatje (50) en bus (49) monteren volgens de tekening.
- Zeskantbout (48) in de middenste spleet van de aanslagrail (53) schuiven en door het geleidehoekstaal (52) steken.

NL

●Bus (49) over de zeskantbout (48) schuiven en met de vleugelschroef (51) fixeren.

7.3 Montage van het zaagblad (fig. 4)

●Let op! Netstekker trekken.

●Zaagblad (1) in de bovenste stand brengen (zie 8.3)

●Beide zeskantschroeven (16) losdraaien.

●Zaagselkast (15) afnemen.

●Moer (17) losdraaien door een platte sleutel (SW 19) aan te zetten op de moer (17) en een andere platte sleutel (SW 8) op de motoras (a) om tegen te houden.

- Let op! Moer in draairichting van het zaagblad (4) draaien.

●Buitenste flens (19) afnemen en het oude zaagblad (4) schuin naar beneden van de binnenste flens (20) aftrekken.

●Richtflensen (19 / 20) schoonmaken.

●Voor de montage van het nieuwe zaagblad gaat U in omgekeerde volgorde te werk.

- Let op! Draairichting in acht nemen (zie pijl op het zaagblad).

7.4 Afstellen van de spleetspie (fig. 5)

Afstelling voor verborgen zaagsneden.

●Tafel (1) in de onderste stand brengen.

●Zaagbladbescherming (2) verwijderen door de vleugelschroef (21) los te draaien.

- Beide inbusschroeven (24) met de bijgeleverde inbussleutel (35) losdraalen.

- De spleetspie (5) in zijn onderste stand brengen. - De spleetspie (5) afstellen zastet de afstand.

- De spleetspie (5) alstellen zodal de airstand tussen zaagblad (4) en spleetspie (5) 3-5 mm bedraagt. De spleetspietop dient 0,5 -1 mm onder het bovenste zaagtand-punt te zijn.

- Beide inbusschroeven (24) weer vast-draaien.

Let op!

●Na het uitvoeren van een verborgen zaagsnee moet de spleelspie weer in zijn bovensle stand worden gebracht en de beschermkap gemonteerd.

- Het aftstellen van de spleetspie moet telkens na het vervangen van het zaagblad gebeuren.

7.5 Montage van de zaagbladbescherming (fig. 5)

●Spleetspie (5) in de bovenste stand brengen.
●Vleugelschroef (21) uit de zaagbladbescherming (2) verwijderen.
●Zaagbladbescherming (2) op de spleetsple (5) zetten en in de juiste stand brengen.
- Zaagbladbescherming (2) met behulp van de vleugelschroef (21) en moer (56) aan de spleetspie (5) bevestigen.

8. Bediening

8.1 In- en uitschakelen (fig. 6)

●Vergrendelingsknop (A) naar links schuiven
- Afdekking (b) omhoogklappen.
- De zaag kan worden ingeschakeld door de groene toets (c) in te drukken. Wacht totdat het zaagblad zijn maximumtoeren-tal heeft bereikt alvorens te beginnen zagen.
- Om de zaag weer uit te schakelen drukt U de rode toets (d) in.
●Teneinde de zaag te beveiligen tegen het ongeoorloofd inschakelen kan de buitenste afdekking (b) worden gesloten en beveiligd door middel van een hangslot (e) (kinderslot).

8.2 Parallelaanslag (fig. 7)

●Voor het langszagen van houten delen dient de parallelaanslag (7) te worden gebruikt.
- De parallelaanslag (7) op de rechter of linker kant van de zaagtafel (1) schuiven.
- Let op: Bij het op maat zagen van smalle stukken hout dient de parallelaanslagop de rechterkant van het zaagblad te worden vastgespannen.
- Er daarbij op letten dat de neuzen van de kleminrichting (33) onder de zaagtafel (1) vasthaken en beide kniehefbomen (13) in de onderstande stand zijn.
●Met behulp van de ingestempelde schaal op de zaagtafel (1) kan de parallelaanslag (7) op de gewenste maat worden afgesteld. Let op: Er dient rekening te worden gehouden met het felt dat de schaal op het centrum van de zaagtafel is ingesteld, dwz. bij de ingestempelde schaal moeten 1,3 mm afgetrokken worden van de afgelezen waarde.
- De parallelaanslag (7) kan op de zaagtafel worden vastgezet door beide kniehefbomen (13) omhoog te drukken.

8.3 Afstellen van de zaagdiepte (fig. 8/9)

●Alle vier vleugelschroeven (28) losdraalen.
- De zaagtafel (1) kan op de gewenste zaagdlepte worden afgesteld door ze op te tillen of te laten zakken.
- De zaagdiepte kan op de schaal (x) van de spleetspie (5) worden afgelezen.
●Zaagtafel (1) vastzetten door de vleugelschroeven (28) aan te halen.
- Let op! Vleugelschroeven altijd vast aanhalen om te voorkomen dat de zaagtafel ongewild zakt.

8.4 Afstellen van de hoek (fig. 9)

●Beide vleugelschroeven (27) losdraaien
- De zaagtafel (1) naar rechts draaien en met behulp van de schaal op het hoekelement (a) in de gewenste stand brengen.
- Belde vleugelschroeven weer vastdraalen.
- Let op! Vleugelschroeven altijd vast aanhalen om te voorkomen dat de zaagtafel ongewild kantelt.

NL

9. Werken met de cirkelzaag

Na elke nieuwe afstelling is het aan te raden een proefzaagsnede uit te voeren om de afgestelde afmetingen te controleren.

9.1 Zagen van smalle werkstukken (breedte kleiner dan 120 mm) (fig. 10)

- De parallelaanslag (7) instellen over-eenkomstig de voorziene breedte van het werkstuk.

●Werkstuk met beide handen naar voren schuiven, in het bereik van het zaagblad (4) absoluut de schuifstok (3) gebruiken. (In de levering begrepen!).

●Werkstuk altijd tot aan het eind van de spleetspie (5) doorschuiven.

●Lange werkstukken (b.v. door een afrol-bok etc.) beveiligen tegen neerslaan aan het eind van de zaagfase.

- Let op! Bij korte werkstukken moet de schulfstok reeds aan het begin van de zaagsnede worden gebruikt.

9.2 Zagen van zeer smalle werkstukken (breedte kleiner dan 30 mm) (fig. 11)

- De parallelaanslag (7) moet ingesteld worden op de te zagen breedte van het werkstuk.

●Werkstuk met douwhout (a) en schuilstok (3) naar voren duwen tot het werkstukeinde zich in de spleetspiezone (5) bevindt.

●Lange werkstukken (b.v. door een afrol-bok etc.) beveiligen tegen neerslaan aan het eind van de zaagfase. Schuifhout niet in de levering begrepen!

9.3 Verborgen zaagsneden (fig. 12)

Door de afneembare zaagbladbescherming en de traploos van 0 tot 43 mm instelbare zaagdiepte kunnen verborgen zaagsneden en groefsneden worden uitgevoerd.

●Zaagbladbescherming (2) verwijderen door de klemschroeven (21) los te draalen.

●Spleetspie (5) ca. 0,5 - 1 mm dieper instellen dan het bovenste zaagbladpunt.

- De gewenste zaagdiepte instellen (zie 8.3). - De parallelaanslag (7) op de nodige breedte instellen.

- Het werkstuk in het zaagblad (4) schuiven. Er daarbij op letten dat het werkstuk vast op de zaagtafel (1) ligt.

●De reeks van de zaagsneden dient te worden gekozen zodat de uitgezaagde lijst op de linkerkant van het zaagblad (4) naar beneden valt om het vastklemmen tussen parallelaanslag (7) en zaagblad (4) le voorkomen (gevaar voor terugslaan van de lijst).

9.4 Schulne zaagsneden

Schuine zaagsneden worden principieel uitgevoerd met behulp van de parallelaanslag (7).

●Zaagtafel in de gewenste schuine stand gråteren

●Het te zagen werkstuk langs de parallelaanslag (7) leiden. Zie 9.1 of 9.2 naargelang van de werkstukbreedte.

9.5 Snijden met de dwarsaanslag (fig. 13)

●Dwarsaanslag in de loopspleet plaatsen tussen zaagtafel en tafelverbreding.

●Vleugelschroef (51b) losdraaien en de gewenste hoekmaat afstellen door het geleidehoekstaal te draaien.

●Vleugelschroef (51b) opnieuw aanhalen.

●Dwarsaanslag vooruitduwen tot aan het zaagblad.

●Vleugelschroef (51) losdraaien en aanslagrail vooruitduwen tot de afstand tussen zaagblad en aanslagrail 2 cm bedraagt.

●Vleugelschroef (51) opnieuw aanhalen.

●Dwarsaanslag opnieuw terugtrekken en stuk hout tegen de aanslagrail (53) leggen.

●Zaag aanzetten.

- Stuk hout vast tegen de aanslagrail (53) duwen en dwarsaanslag naar het zaagblad schuiven teneinde de snede uit te voeren.

●Na de snijbeurt de zaag opnieuw stopzetten.

9.6 45° zaagsneden van kleine werkstukken (fig. 14)

Zaagsneden van 45° mogen slechts met behulp van de parallelaanslag (7) en de hoekaanslag (14) worden uitgevoerd.

●Hoekaanslag (14) op de parallelaanslag (7) zetten.

- Parallelaanslag (7) op de gewenste lengte van het werkstuk instellen en vastklemmen.

●Werkstuk in de hoekaanslag (14) leggen.

●Zaag inschakelen en hoekaanslag (14) langs de parallelaanslag (7) in het zaagblad (4) schuiven.

●Na uitvoering van de zaagsnede de zaag uitschakelen.

10. Onderhoud

●Machine regelmatig van stof en veront-reinigingen ontdoen. Voor het schoonmaken gebruikt U best perslucht of een doek.

-Gebruik voor het schoonmaken van het kunststofgedeelte geen bijtende middelen

11. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

●Type van het toestel

●Artikelnummer van het toestel

-Ident-nummer van het toestel

●Wisselstuknummer van het benodigde stuk

E

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het

arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

© CERTIFICADO DE GARANTIA DA EINHELL

NL Einhell Nederland BV

Lavalstraat 1a

NL-7903 BC Hoogeveeen

(B) Varas - Van Looveren BV

Coebargerstraat No 49

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

© Einhell Portugal LDA Com. Int.

Technische wijzigingen voorbehouden
