MODE D'EMPLOI TK 700200 EINHELL

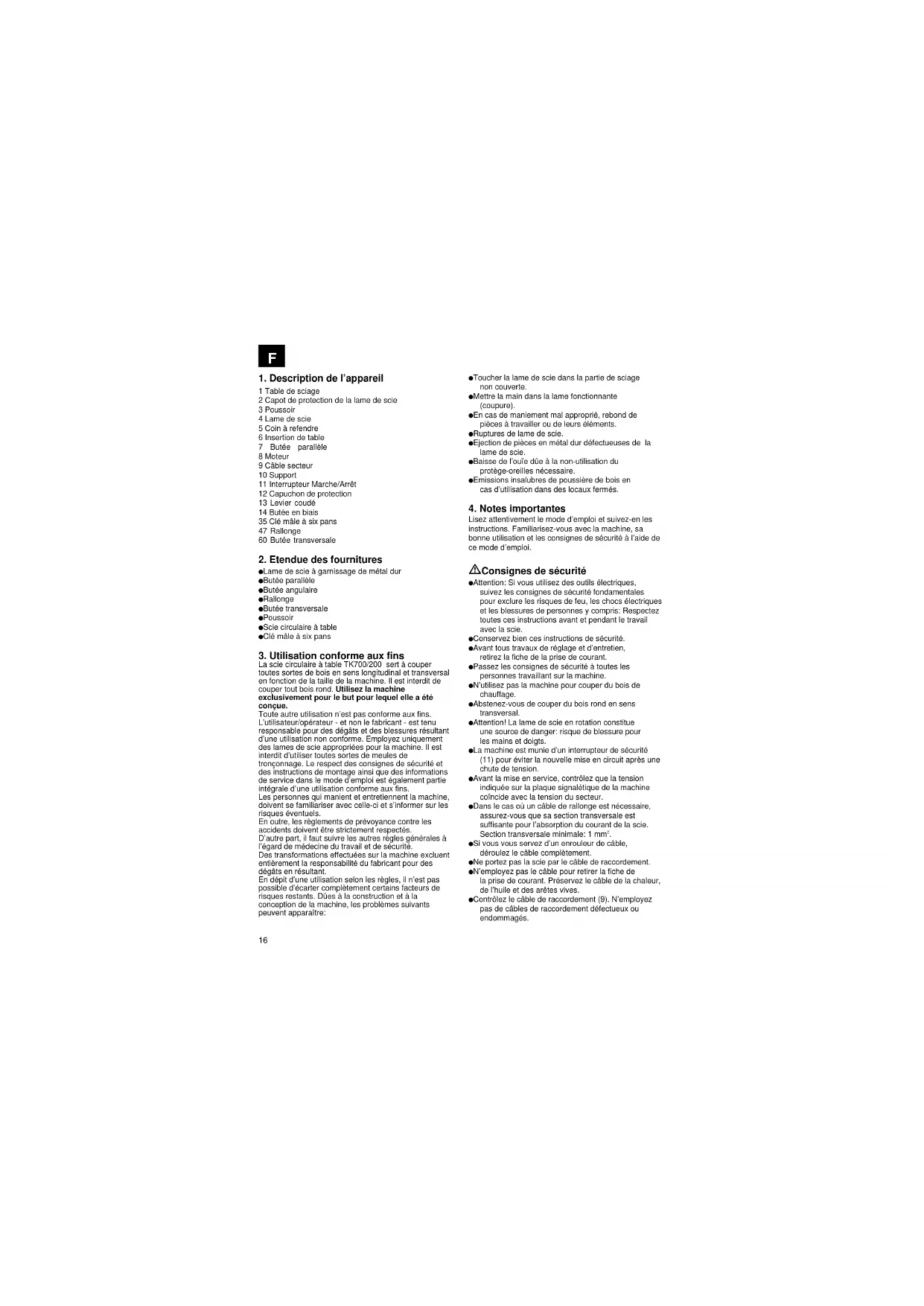

Mode d’emploi Scie circulaire à table de menuisier
1 Table de sciage 2 Capot de protection de la lame de scie 3 Poussoir 4 Lame de scie 5 Coin à refendre 6 Insertion de table 7 Butée parallèle 8 Moteur 9 Câble secteur 10 Support 11 Interrupteur Marche/Arrêt 12 Capuchon de protection 13 Levier coudé 14 Butée en biais 35 Clé mâle à six pans 47 Rallonge 60 Butée transversale
2. Etendue des fournitures
Lame de scie à garnissage de métal dur Butée parallèle Butée angulaire Rallonge Butée transversale Poussoir Scie circulaire à table Clé mâle à six pans
3. Utilisation conforme aux fins
La scie circulaire à table TK700/200 sert à couper toutes sortes de bois en sens longitudinal et transversal en fonction de la taille de la machine. Il est interdit de couper tout bois rond. Utilisez la machine exclusivement pour le but pour lequel elle a été conçue. Toute autre utilisation n’est pas conforme aux fins. L’utilisateur/opérateur - et non le fabricant - est tenu responsable pour des dégâts et des blessures résultant d’une utilisation non conforme. Employez uniquement des lames de scie appropriées pour la machine. Il est interdit d’utiliser toutes sortes de meules de tronçonnage. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode d’emploi est également partie intégrale d’une utilisation conforme aux fins. Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et s’informer sur les risques éventuels. En outre, les règlements de prévoyance contre les accidents doivent être strictement respectés. D’autre part, il faut suivre les autres règles générales à l’égard de médecine du travail et de sécurité. Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit d’une utilisation selon les règles, il n’est pas possible d’écarter complètement certains facteurs de risques restants. Dûes à la construction et à la conception de la machine, les problèmes suivants peuvent apparaître: Toucher la lame de scie dans la partie de sciage non couverte. Mettre la main dans la lame fonctionnante (coupure). En cas de maniement mal approprié, rebond de pièces à travailler ou de leurs éléments. Ruptures de lame de scie. Ejection de pièces en métal dur défectueuses de la lame de scie. Baisse de l’ouïe dûe à la non-utilisation du protège-oreilles nécessaire. Emissions insalubres de poussière de bois en cas d’utilisation dans des locaux fermés.
4. Notes importantes
Lisez attentivement le mode d’emploi et suivez-en les instructions. Familiarisez-vous avec la machine, sa bonne utilisation et les consignes de sécurité à l’aide de ce mode d’emploi. Consignes de sécurité Attention: Si vous utilisez des outils électriques, suivez les consignes de sécurité fondamentales pour exclure les risques de feu, les chocs électriques et les blessures de personnes y compris: Respectez toutes ces instructions avant et pendant le travail avec la scie. Conservez bien ces instructions de sécurité. Avant tous travaux de réglage et d’entretien, retirez la fiche de la prise de courant. Passez les consignes de sécurité à toutes les personnes travaillant sur la machine. N’utilisez pas la machine pour couper du bois de chauffage. Abstenez-vous de couper du bois rond en sens transversal. Attention! La lame de scie en rotation constitue une source de danger: risque de blessure pour les mains et doigts. La machine est munie d’un interrupteur de sécurité (11) pour éviter la nouvelle mise en circuit après une chute de tension. Avant la mise en service, contrôlez que la tension indiquée sur la plaque signalétique de la machine coïncide avec la tension du secteur. Dans le cas où un câble de rallonge est nécessaire, assurez-vous que sa section transversale est suffisante pour l’absorption du courant de la scie. Section transversale minimale: 1 mm
Si vous vous servez d’un enrouleur de câble, déroulez le câble complètement. Ne portez pas la scie par le câble de raccordement. N’employez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de l’huile et des arêtes vives. Contrôlez le câble de raccordement (9). N’employez pas de câbles de raccordement défectueux ou endommagés.
16 N’exposez pas la scie à la pluie; ne l’utilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. Ne sciez pas à proximité de liquides ou gaz inflammables. Portez des vêtements appropriés! Des vêtements larges ou des bijoux pourraient être happés par la lame de scie en rotation. En cas de cheveux longs, portez un filet. Evitez une position non-équilibrée du corps. L’utilisateur doit avoir au moins 18 ans, les apprentis au moins 16 ans; ils ne doivent travailler que sous surveillance. Tenez les enfants éloignés de la machine branchée. Evitez que d’autres personnes, en particulier des enfants, ne touchent l’outil ou le câble électrique. Tenez-les éloignés de votre place de travail. Maintenez le lieu de travail libre de restes de bois; ne laissez pas traîner de pièces. Les personnes utilisant la machine, ne doivent pas être dérangées dans leur travail. Respectez le sens de rotation du moteur et de la lame de scie. Après avoir arrêté l’entraînement, ne freinez en aucun cas les lames de scie (4) en exerçant une pression latérale. Ne montez que des lames de scie (4) bien affûtées, sans fissures et non déformées. N’utilisez pas de lames de scie (4) en acier rapide superallié (acier HSS). Utilisez exclusivement des outils sur la machine qui correspondent à la norme prEN 847-1;1996. Remplacez immédiatement des lames de scie (4) défectueuses. N’employez pas de lames de scie qui ne corres- pondent pas aux caractéristiques mentionnées dans ce mode d’emploi. Assurez-vous que tous les dispositifs (2,15) qui couvrent la lame de scie, fonctionnent parfaitement. Le capot de protection mobile (2) ne doit pas être bloqué quand il est ouvert. Ne démontez ni rendez inutilisables les dispositifs de sécurité (2,5) de la machine. Changez immédiatement les dispositifs de sécurité endommagés ou défectueux. Le coin à refendre (5) est un dispositif de protection important qui guide la pièce à travailler et qui empêche la fermeture de la fente de sciage derrière la lame de scie ainsi que le rebond de la pièce à travailler. Faites attention à l’épaisseur du coin à refendre. Le coin à refendre ne doit pas être plus mince que le corps de la lame de scie et ni plus épais que la fente de sciage. Avant chaque phase de travail, abaissez le capot de protection (2) sur la pièce à travailler. Si vous effectuez des coupes longitudinales dans des pièces à travailler étroites, utilisez impérativement un poussoir (3). (Largeur inférieure à 120 mm). Ne coupez pas de pièces à travailler qui sont trop petites pour être tenues fermement à la main. Pour découper des morceaux de bois étroits, la butée parallèle sur le côté droit de la lame de scie doit être bien serrée. Attention: Les coupes d’entrée ne doivent pas être exécutées avec cette scie. Votre position de travail sera toujours à côté de la lame de scie. Ne chargez pas la machine jusqu’au point où elle s’arrête. Pressez la pièce à travailler toujours fermement contre la table de sciage (1). Faites attention à ce que les morceaux de bois coupés ne soient pas saisis par la couronne dentée de la lame de scie et éjectés. Ne retirez jamais ni éclats ni copeaux détachables ni pièces de bois coincées pendant le fonctionnement de la lame. Avant de remédier à un mauvais fonctionnement ou d’enlever des pièces de bois coincées, mettez la machine hors circuit. - Retirez la fiche de la prise de courant. En cas de fente de sciage abîmée, remplacez l’insertion de table (6). Débranchez la machine. Arrêtez toujours le moteur avant d’effectuer des travaux de changement d’équipement, de réglage, de mesure et de nettoyage. - Retirez la fiche de la prise de courant. Avant la mise en circuit, vérifiez que les clés et les outils de réglage ont été éloignés. Si vous quittez votre place de travail, arrêtez le moteur et débranchez la machine. Les installations électriques, les réparations ou les travaux d’entretien ne seront exécutés que par des spécialistes. La réparation ou l’entretien terminé, tous dispositifs de protection et de sécurité doivent être immédiatement remontés. Vous êtes tenu de respecter les instructions de sécurité, de travail et d’entretien données par le fabricant et d’observer les dimensions indiquées dans les caractéristiques techniques. Il faut absolument suivre les règlements de prévoyance contre les accidents en vigueur et les autres règles à l’égard de sécurité généralement reconnues. Conformez-vous aux fiches publiées par la caisse de prévoyance contre les accidents (VGB 7). Raccordez toujours le dispositif d’aspiration de poussière. N’employez la scie qu’avec un dispositif d’aspiration approprié ou avec un aspirateur industriel pour éviter des blessures causées par des éclats de sciage résidus éjectés.
Portez un dispositif de protection des yeux
Portez un protège-oreilles
Portez un dispositif antipoussières Valeurs des émissions de bruit Le bruit de cette scie est mesuré selon les normes DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960, annexe A; 2/95. La machine peut dépasser 85 db (A) sur le lieu de travail. Dans ce cas, des mesures d’insonorisation doivent êtres prises pour l’utilisateur (portez un protège-oreilles!). Service Marche à vide Niveau de pression acoustique LPA 88 dB(A) 74 dB(A) Niveau de puissance acoustique LWA 97 dB(A) 83 dB(A) “ Les valeurs indiquées sont des valeurs d’émission. Elles ne resprésentent pas forcément aussi des valeurs sûres du lieu de travail. Quoiqu’il existe une correlation entre les niveaux d’émission et d’immission, on ne peut pas en déduire fiablement que des mesures de précaution supplémentaires doivent ou ne doivent pas être prises. Les facteurs qui peuvent avoir une influence sur le niveau actuel d’immission sur le lieu de travail, sont entre autres la durée de bruit, les conditions spéciales du local de travail, d’autres sources sonores etc., comme p.ex. le nombre des machines sur place ainsi que les opérations avoisinantes. Les valeurs fiables sur le lieu de travail peuvent aussi varier selon le pays. Toutefois, grâce à cette information l’utilisateur est en mesure d’évaluer plus sûrement les risques éventuels.”
5. Caractéristiques techniques
Moteur asynchrone 230 V 50 Hz Puissance 700 Watt Service de courte durée S3 50 % Vitesse de rotation à vide no 2800 min
Lame de scie en métal dur 200 x 30 x 2,5 mm Nombre des dents 20 Dimensions de la table 500 x 420 mm Rallonge 500 x 215 mm Hauteur de coupe max. 43 mm / 90° 26 mm / 45° Réglage de la hauteur en continu 0 - 43 mm Table amovible en continu 0 - 45° Raccord d’aspiration ø 35 mm Dimensions au complet 500 x 641 x 211 mm Emballage 512 x 444 x 290 mm Poids 17 kg Le service discontinu (S3) veut dire qu’il faut faire des pauses de refroidissement pendant le service. Les temps d’arrêt doivent être assez longs pour empêcher un échauffement inadmissible de la machine, le moteur ne refroidissant plus à la température ambiante pendant le temps d’arrêt. L’ensemble des temps de charge et d’arrêt est qualifié de durée de jeu. Celle-ci s’élève - conformément à la norme - à 10 minutes, c’est-à-dire que pour cette durée de mise en circuit et S3 de 50 %, le temps de charge est de 5 minutes et le temps d’arrêt de 5 minutes.
6. Avant la mise en service
Placer la machine sur une surface stable, c’est- à-dire sur un établi, ou la visser sur un bâti. Avant la mise en service, contrôler que tous les capots et dispositifs de sécurité sont correctement montés. La lame de scie doit pouvoir marcher librement. En cas de bois déjà travaillé, faire attention à des corps étrangers, comme p.ex. clous ou vis etc. Avant d’actionner l’interrupteur Marche/Arrêt, s’assurer que la lame de scie est correctement montée et que les pièces mobiles sont souples. Avant le raccordement de la machine, vérifier que les données sur la plaque signalétique correspondent à la tension du secteur.
Attention! Débranchez la machine avant tous travaux d’entretien et de changement d’équipement sur la scie circulaire.
7.1 Montage de la rallonge (fig. 2)
Fixez les deux supports de table (46) sur la table de sciage à l’aide des vis (54), des rondelles en U (41) et des écrous (42) fournis. Placez la rallonge (47) sur les supports de table (46) et vissez-la avec les supports de table à l’aide du matériel de fixation fourni. Attention: Lors de la fixation de la rallonge, veuillez prendre en considération que la coulisse (45) de la butée transversale puisse facilement glisser entre la table de sciage et la rallonge.
187.2 Assembler la butée transversale (fig. 3)
Fixez la coulisse (45) sur l’équerre de guidage (52) à l’aide de la vis à six pans (44) et de l’écrou à oreilles (51b). Ce faisant, veillez à ce que la tige (b) de la coulisse s’enclenche dans le trou de l’équerre de guidage (52). Montez la rondelle en U (50) et la douille (49) selon le schéma. Faites glisser la vis à six pans (48) dans la fente centrale du rail de butée (53) et passez-la par l’équerre de guidage (52). Mettez la douille (49) sur la vis à six pans (48) et fixez-la au moyen de la vis à oreilles (51).
7.3 Montage de la lame de scie (fig. 4)
Attention! Retirer la fiche de la prise de courant. Mettre la table de sciage (1) dans la position supérieure (voir 8.3). Desserrer les deux vis à six pans (16). Enlever le collecteur de copeaux (15). Dévisser l’écrou (17) en plaçant une clé (ouverture:
19) sur l’écrou (17) et une autre clé à fourche sur
l’arbre moteur (a) comme contresupport. Attention! Tourner l’écrou dans le sens de la rotation de la lame de scie (4). Retirer la bride extérieure (19) et enlever la vieille lame de scie (4) en la tirant obliquement vers le bas de la bride intérieure (20). Nettoyer la bride-support (19/20). Le montage de la nouvelle lame de scie s’effectue en sens inverse. Attention! Observer le sens de rotation (voir flèche sur la lame de scie).
7.4 Réglage du coin à refendre (fig. 5)
Réglage de coupes cachées. Mettre la table (1) dans la position inférieure. Desserrer la vis à oreilles (21) et enlever le capot de protection de la lame de scie (2). Desserrer les deux vis à six pans creux (24) à l’aide de la clé mâle à six pans (35) fournie. Mettre le coin à refendre (5) dans sa position inférieure. Régler le coin à refendre (5) de telle manière que l’écart entre la lame de scie (4) et le coin à refendre (5) s’élève à 3 - 5 mm. La pointe du coin à refendre doit se trouver à 0,5 -1 mm audessous de la pointe supérieure des dents de scie. Resserrer les deux vis à six pans creux (24). Attention! Après avoir exécuté une coupe cachée, remettre le coin à refendre dans sa position supérieure et monter le capot de protection. Le réglage du coin à refendre doit être effectué après chaque changement de la lame de scie. 7.5Montage du capot de protection de la lame de scie (fig. 5) Mettre le coin à refendre (5) dans la position supérieure. Retirer la vis à oreilles (21) du capot de protection de la lame de scie (2). Placer le capot de protection de la lame de scie (2) sur le coin à refendre (5) et aligner. Fixer le capot de protection de la lame de scie (2) sur le coin à refendre (5) à l’aide de la vis à oreilles (21) et de l’écrou (56) .
8.1 Mise en et hors circuit (fig. 6)
Poussez le bouton de verrouillage (a) vers la droite. Replier le capot (b). En appuyant sur la touche verte (c), on peut mettre la scie en circuit. Avant de scier, attendre que la lame de scie ait atteint sa vitesse de rotation maximale. Appuyer sur la touche rouge (d) pour remettre la scie hors circuit. Afin d’éviter une mise en marche non autorisée, on peut fermer le capot extérieur (b) et le bloquer par un cadenas (e) (sécurité enfant).
8.2 Butée parallèle (fig. 7)
Pour les coupes longitudinales de morceaux de bois, il faut utiliser la butée parallèle (7). Faire glisser la butée parallèle (7) sur le côté droit ou gauche de la table de sciage (1). Attention: Pour découper des morceaux de bois étroits, la butée parallèle sur le côté droit de la lame de scie doit être bien serrée. S’assurer que les ergots du dispositif de serrage (33) accrochent sous la table de sciage (1) et que les deux leviers coudés (13) se trouvent dans la position la plus basse. A l’aide de l’échelle imprimée sur la table de sciage (1), la butée parallèle (7) peut être réglée à la mesure désirée. Attention: Considérer que l’échelle est ajustée sur le milieu de la lame de scie, c’est-à-dire il faut déduire 1,3 mm de la valeur indiquée sur l’échelle imprimée. La butée parallèle (7) peut être fixée sur la table de sciage (1) en pressant les deux leviers coudés (13) vers le haut.
8.3 Réglage de la profondeur de coupe (fig. 8 / 9)
Desserrer les quatre vis à oreilles (28). La table de sciage (1) peut être réglée à la hauteur de coupe désirée en la soulevant ou en l’abaissant. La hauteur de coupe est indiquée sur l’échelle (x) du coin à refendre (5). Fixer la table de sciage (1) au moyen des vis à oreilles (28). Attention! Toujours bien serrer les vis à oreilles pour éviter un abaissement involontaire de la table de sciage.
8.4 Réglage de l’angle (fig. 9)
Desserrer les deux vis à oreilles (27). Incliner la table sciage (1) vers la droite et ajuster l’inclinaison souhaitée à l’aide de l’échelle sur l’indicateur d’angle (a). Resserrer les deux vis à oreilles (27). Attention! Toujours bien serrer les vis à oreilles pour empêcher un basculement involontaire de la table de sciage.
Nous vous recommandons de faire une coupe d’essai après chaque nouveau réglage pour contrôler l’ajustement des mesures.
9.1 Coupe de pièces à travailler étroites
(Largeur inférieure à 120 mm (fig. 10) Régler la butée parallèle (7) conformément à la largeur prévue de la pièce à travailler. Faire avancer la pièce à travailler avec les deux mains; utiliser impérativement le poussoir (3) à proximité de la lame de scie (4). (compris dans l’étendue des fournitures!) Toujours pousser la pièce à travailler jusqu’à la fin du coin à refendre (5). Attention! En cas de pièces à travailler courtes, il faut utiliser le poussoir dès le début de la coupe.
9.2 Coupe de pièces à travailler très étroites
(Largeur inférieure à 30 mm) (fig. 11) Régler la butée parallèle (7) sur la largeur de coupe de la pièce à travailler. Faites avancer la pièce à travailler à l’aide d’un morceau de bois (a) et du poussoir (3) jusqu’à ce que le bout de la pièce à travailler se trouve dans la zone du coin à refendre (5). Assurer que les pièces à travailler longues ne basculent pas à la fin du processus de coupe (p.ex. support de déroulage etc.). Le morceau de bois servant de poussoir n’est pas compris dans l’étendue des fournitures!
9.3 Exécution de coupes cachées (Fig. 12)
Grâce au capot de protection démontable de la lame de scie et à la hauteur de coupe progressivement réglable de 0 - 43 mm, il est possible d’exécuter des coupes cachées et des coupes à rainure. Desserrer les vis de serrage (21) et enlever le capot de protection de la lame de scie (2). Régler le coin à refendre (5) env. 0,5 - 1 mm plus bas que la dent de lame la plus haute. Régler la profondeur de coupe désirée (voir 8.3). Régler la butée parallèle (7) sur la largeur nécessaire. Faire glisser la pièce à travailler dans la lame de scie (4) en faisant attention à ce que la pièce à travailler repose fermement sur la table de sciage (1). Choisir l’ordre de coupes de telle façon que la baguette découpée tombe sur le côté gauche de la lame de scie (4) pour éviter un coinçage entre la butée parallèle (7) et la lame de scie (4) (risque de rebond).
Par principe, les coupes en biais sont exécutées en utilisant la butée parallèle (7). Fixer la table de sciage à la position d’angle souhaitée (voir 8.4). Guider la pièce à couper le long de la butée parallèle (7). Voir ici 9.1 ou 9.2, selon la largeur de la pièce à travailler.
9.5 Couper avec la butée transversale (fig. 13)
Placez la butée transversale dans la fente de guidage entre la table de sciage et la rallonge. Relâchez la vis à oreilles (51b) et réglez la mesure de l’angle désirée en tournant l’équerre de guidage. Revissez la vis à oreilles (51 b). Faites avancer la butée transversale jusqu’à la lame de scie. Relâchez la vis à oreilles (51) et faites avancer le rail de butée jusqu’à ce que l’écart entre la lame de scie et le rail de butée soit d’env. 2 cm. Revissez la vis à oreilles (51). Retirez la butée transversale et placez un morceau de bois contre le rail de butée (53). Mettez la scie en marche. Pressez le morceau de bois fermement contre le rail de butée (53) et poussez la butée transversale dans le sens de la lame de scie pour exécuter la coupe. Après avoir terminé la coupe, mettez la scie hors circuit.
9.6 Coupes de petites pièces à travailler à 45°
(fig. 14) Les coupes à 45° ne seront exécutées qu’à l’aide de la butée parallèle (7) et de la butée angulaire (14). Placer la butée angulaire (14) sur la butée parallèle (7). Régler la butée parallèle (7) sur la longueur désirée de la pièce à travailler et la bloquer. Mettre la pièce à travailler dans la butée angulaire (14). Mettre la scie en circuit et guider la butée angulaire (14) le long de la butée parallèle (7) dans la lame de scie (4). Arrêter la scie après avoir exécuté la coupe.
Enlever régulièrement la poussière et les salissures de la machine. Le nettoyage se fait de préférence à l’aide d’air comprimé ou d’un chiffon. Ne pas utiliser de produits caustiques pour nettoyer la matière plastique.
11. Commande de pièces de rechange
Pour des commandes de pièces de rechange, indiquez les références suivantes: Type de l’appareil No. d’article de l’appareil No. d’identification de l’appareil No. de pièce de rechange de la pièce requise
