Produkttype	Elektronisk stikksag
Merke	Einhell
Modell	STE 350
Opptatt effekt	350 W
Sykluser per minutt	0 – 3000 min⁻¹ (trinnløs justering)
Slaglengde	18 mm
Kappedybde – tre	55 mm
Kappedybde – plast	10 mm
Kappedybde – jern	6 mm
Skråskjæring	0° – 45° (venstre og høyre)
Vekt	1,7 kg
Strømforsyning	Nett, 230 V ~ 50 Hz
Dobbelt isolering	Ja
Lydtrykknivå LPA	89 dB(A)
Lydeffektnivå LWA	99,6 dB(A)
Vibrasjon (håndtak)	3,2 m/s²
Hastighetsregulering	Elektronisk via hjul og avtrekker
Justerbar såle	Ja, kan vippes og trekkes tilbake
Øyevern	Inkludert
Sponavsuging	Tilkopling for støvsuger
Bladbytte	Verktøyløs (sekskantskrue)
Impuls- og kontinuerlig drift	Ja, med stoppknapp
Garanti	6 måneder (material-/produksjonsfeil)

Ofte stilte spørsmål - STE 350 EINHELL

Hvordan bytter jeg bladet på Einhell STE 350 stikksagen?

Koble apparatet fra strømmen. Løsne de to skruene på glideren med den medfølgende unbrakonøkkelen. Skyv bladet inn i føringssporet til det stopper. Pass på at tennene er vendt i skjæreretningen. Stram skruene. Kontroller at bladet sitter godt fast i sporet til føringsrullen.

Hva er maksimal kappedybde i tre?

Maksimal kappedybde i tre er 55 mm. For plast er den 10 mm og for jern 6 mm.

Hvordan justerer jeg hastigheten på sagen?

Hastigheten kan justeres på to måter: via avtrekkeren (variabelt trykk) eller via rulleskruen på bryteren (elektronisk forvalg). Drei skruen i '+' retning for å øke syklusene per minutt, i '-' retning for å redusere.

Kan jeg gjøre skråskjæringer med denne sagen?

Ja, sagbordet kan vippes opp til 45° til venstre eller høyre. Løsne de to skruene under bordet, still inn ønsket vinkel (merker ved 15°, 30° og 45° er angitt) og stram skruene.

Hvordan bruker jeg avsugingssystemet?

Sagen er utstyrt med en støvsugertilkopling bak. Koble til en egnet støvsuger (eventuelt via en spesialadapter) for å suge opp spon under saging.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk alltid vernebriller, hørselsvern og støvmaske. Koble apparatet fra strømmen før justering eller bladbytte. Ikke arbeid med et skadet blad. Bruk avsuging for støvende materialer. Hold sagen godt fast og ha en stabil stilling.

Hvordan utfører jeg et dyksnitt (lommesnitt)?

For et dyksnitt i tre eller sponplate uten å bore et forhull, vipp sagen fremover, plasser sålen på arbeidsstykket, senk deretter bladet gradvis mens du trykker hardt mot arbeidsstykket. Beveg sagen sakte i skjæreretningen.

Hvor lang er garantien?

Garantien er på 6 måneder fra kjøpsdato. Den dekker material-, funksjons- og produksjonsfeil. Reservedeler og arbeidskraft dekkes. Etterfølgende skader dekkes ikke.

Hvordan rengjør og vedlikeholder jeg sagen?

Koble apparatet fra strømmen. Rengjør ventilasjonsspalter og hus med en tørr klut. Fjern spon fra bladholder og føringsrull. Ikke bruk løsemidler. Kontroller jevnlig tilstanden på ledningen og bladet.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at støpselet er godt koblet til og at stikkontakten fungerer. Forsikre deg om at PÅ/AV-bryteren ikke er sperret. Hvis problemet vedvarer, overlat apparatet til en kvalifisert elektriker for reparasjon. Bruk kun originale reservedeler.

BRUKSANVISNING STE 350 EINHELL

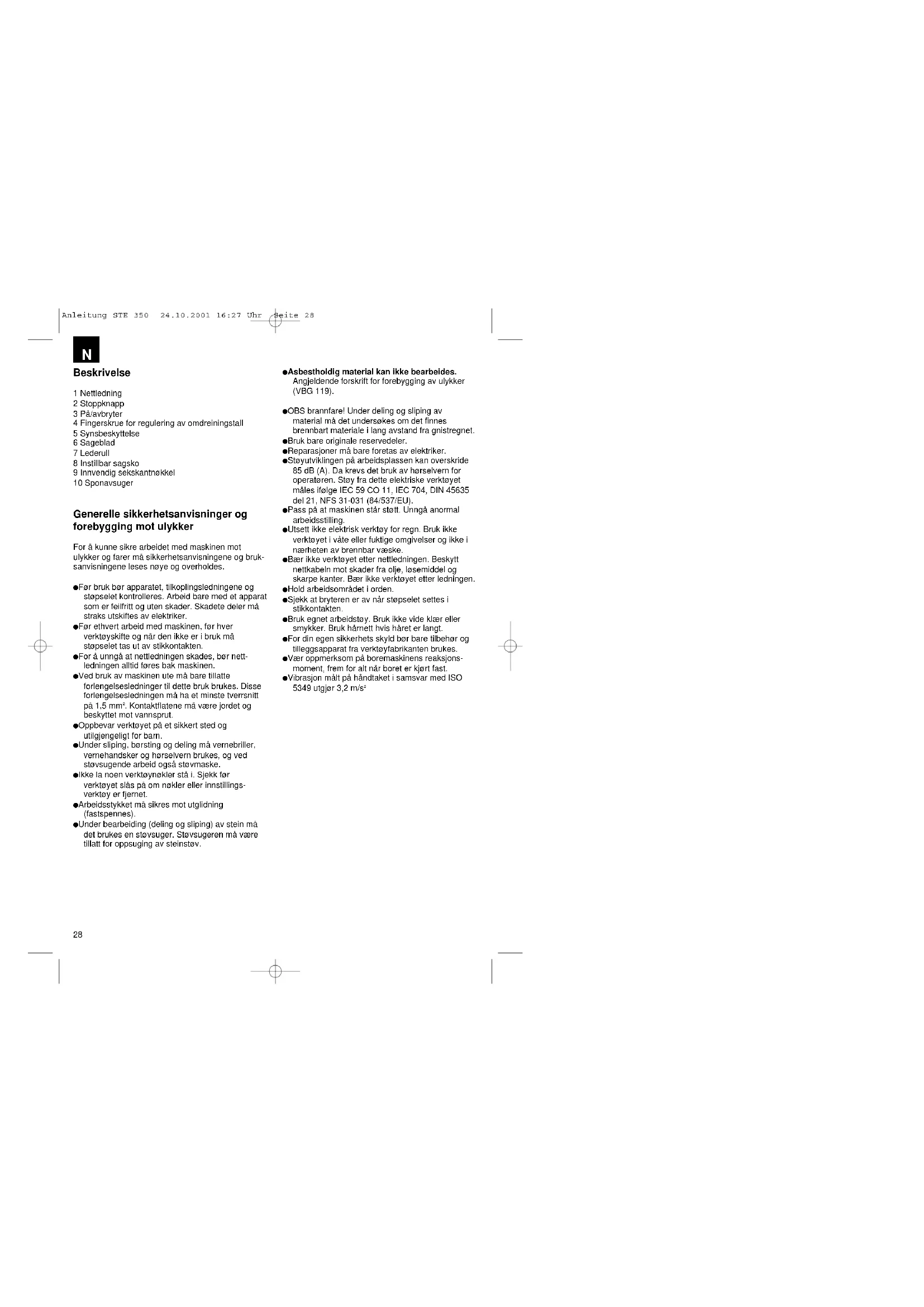

Generelle sikkerhetsanvisninger og forebygging mot ulykker

For å kunne sikre arbeidet med maskinen mot ulykker og farer må sikkerhetsanvisningene og bruk-sanvisningene leses nøye og overholdes.

●Før bruk bør apparatet, tilkoplingsledningene og sløpselet kontrolleres. Arbeid bare med et apparat som er feilfritt og uten skader. Skadete deler må straks utskiftes av elektriker.
●Før ethvert arbeid med maskinen, før hver verktøyskifte og når den ikke er i bruk må støpselet tas ut av stikkontakten.
- For å unngå at nettledningen skades, bør nettledningen alltid føres bak maskinen.
- Ved bruk av maskinen ute må bare tillatte forlengelsesledninger til dette bruk brukes. Disse forlengelsesledningen må ha et minste tverrsnitt på 1,5 mm². Kontaktflatene må være jordet og beskyttet mol vannsprut.
- Oppbevar verktøyet på et sikkert sted og utligjengeligt for bam.
●Under sliping, børsting og deling må vernebriller, vernehandsker og hørselvern brukes, og ved støvsugende arbeid også støvmaske.
- Ikke la noen verktøynøkler stå i. Sjekk før verktøyet slås på om nøkler eller innstillingsverktøy er fjemet.
●Arbeidsstykket må sikres mot utglidning (fastspennes).
●Under bearbeiding (deling og sliping) av stein må det brukes en støvsuger. Støvsugeren må være tillatt for oppsugling av steinstøv.

• Asbestholdig material kan ikke bearbeides. Angjeldende forskrift for forebygging av ulykker (VBG 119).
• OBS brannfare! Under deling og sliping av material må det undersøkes om det finnes brennbart materiale i lang avstand fra gnistregnet.
  ●Bruk bare originale reservedeler.
  ●Reparasjoner må bare foretas av elektriker.
• Støyutviklingen på arbeidsplassen kan overskride 85 dB (A). Da krevs det bruk av hørselvern for operatøren. Støy fra dette elektriske verktøyet måles ifølge IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/EU).
  ●Pass på at maskinen står støtt. Unngå anormal arbeidsstilling.
• Utsett ikke elektrisk verktøy for regn. Bruk ikke verktøyet i våte eller fuktlige omgivelser og ikke i nærheten av brennbar væske.
  ●Bær ikke verktøyet etter nettledningen. Beskytt nettkabeln mot skader fra olje, løsemiddel og skarpe kanter. Bær ikke verktøyet etter ledningen.
  ●Hold arbeidsområdet i orden.
• Sjekk at bryteren er av när stopselet settes i stikkontakten.
  ●Bruk egnet arbeidstøy. Bruk ikke vide klær eller smykker. Bruk hårnett hvis håret er langt.
• For din egen sikkerhets skyld bør bare tilbehør og tilleggsapparat fra verktøvfabrikanten brukes.
  ●Vær oppmerksom på boremaskinens reaksjonsmoment, frem for alt när boret er kjørt fast.
• Vibrasjon målt på håndtaket i samsvar med ISO 5349 utgjør 3.2 m/s ^2

Bruksanvisning for elektrisk stikksag STE 350

IGANGSETTELSE

Momentkopling (fig 3)

Innkopling: på/avbryter trykkes inn Utkopling: på/avbryter slippes

Automatisk drift

Innkopling: på/avbryter trykkes inn og stoppes med stoppknappen.

Utkopling: på/avbryter trykkes inn og slippes.

Regulering av omdreiningstall

Ved å trykke hardt på på/avbryteren kan omdreiningstallet reguleres trinnløst. Et lett trykk på på/ avbryteren gir et lavt omdreiningstall. Et hårdt trykk på på/avbryteren gir et høyt omdreiningstall. På denne måten kan omdreiningstallet endres etter hvilket arbeid som skal utføres.

Elektronisk forhåndsinnstilling av

omdreiningstall (fig 4).

Onsket omdreiningstall kan velges på forhånd med fingerskruen på på/avbryteren. Når fingerskruen dreies i PLUS-retning blir omdreiningstallet høyere, dreies fingerskruen i MINUS-retningen blir omdreiningstallet lavere. Det mest egnede slagtall avhenger av hvilket arbeidsmaterial som blir brukt og arbeidsbetingelserne.

Generelle regler for sagehurtighet for sponavskillende arbeider gjelder også her.

Utskifting av sagblad (fig. 2)

Før ethvert arbeid med sagen og før utskifting av sagblad må stikksagen slås av og stopselet tas ut av stikkontakten.

Løsne de to skruene på støtstangen (fig. 2) med vedlagte innvendig sekskantnækkel. Skyv sagbladet inn i ledesporet mellom løftestangen og holdebøylen inntil anslaget. Dra godt til de to skruene med vedlagte innvendige sekskantnækkel. Tennene på sagbladet må stå i sageretningen. Pass på at sagbladet sitter i ledesporet på støtstangen og lederulien.

Innstilling av sagskoen

(Gjæringssnitt og saging nær kant, fig 5)

For gjæringssnitt og skråsnitt kan sagskoen svinges inntill 45° til begge sider, når de to skruene på undersiden løsnes. Vinklene er markert med strek ved 15°, 30° og 45°. Innstilling mellom de markerte vinklene er fullt mulig.

For innstilling av snittvinkelen løsnes de to skruene (fig 5) så mye at sagskoen akkurat kan beveges. Still inn den ønskede vinkelen og dra til de to skruene igjen.

For saging inntil kant kan sagskoen skyves bakover. De to skruene på undersiden (fig 5) løsnes og sagskoen skyves bakover. Dra skruene godt till lgjen.

Støvavsug

Stikksagen er forberedt for tilkopling av støvsuger. Alle slags støvsugere kan tilkoples i avsuger-åpningen på baksiden av stikksagen. Dersom det trengs en spesiell adapter, må støvsugerfabrikanten kontaktes.

TEKNISKE DATA:

Nominell spenning 230 V ~ 50 Hz
Effektopptak 350 W
Slagtall trinløst regulerbart maks. 3000/min
Slaghøyde 18 mm
Snittdybde tre 55 mm
Snittdybde kunststoff 10 mm
Snittdybde jern 5 mm
Gjæringssnitt inntil 45° (til venstre og høyre)
Lydtrykknivå LPA 89 dB (A)
Lydeffektnivå LWA 99,6 dB (A)
Vibrasjon aw	3,2 m/s ^2
Beskyttelsesisolert
Vekt 1,7 kg

1 Montering av synsbeskyttelse Synsbeskyttelse Advarsel: Bruk vernebriller!

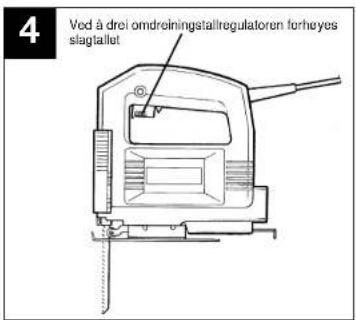

4 Ved à drei omdreiningstallregulatoren forheyes slagtallet

2
2 Utskifting av sagblad
Lesne sagbladet: drei skruene mot venstra.

et: drei skruene

Skyv sagblacet inn i støtstangen inntill anslaget og dra godt til de to skruene på holdebøylen.
Advarsel: Sjekk at sagbladet sitter i sporet på lederullen og støstangen.

5

Ved å løsne de to skruene kan sagskoen skyves til venstre og høyre eller i en vinkel inntil 45°.

3
Pá/avbryter

Stopo

Innkoppling: på/avbryter trykkes inn Automatisk drift: på/avbryter sikres med stoppknapp Utkoppling: på/avbryter trykkes og slippes
Saging av fumerte sponplater;
1. Bruk fine sagblad
2. Sett sagbladet på et sted under belegget
3. Svak innføringskralt

6

motstykke

Lommesnitt: bare i sponplater og tre uten forboring. Stikksagen trykkes fast mot motstycket og beveges langsomt i sageretningen.

Περιγραφή:

Garantitiden begynner med dagen da apparatet ble kjøpt og varer 1 år.

Garntiytelsen omfatter mangelfull utføring eller material- og funksjonsfeil. Reservedeler og faktisk arbeidstid som er nødvendig for å rette på slike mangler, blir ikke beregnet.

Ingen garanti for skader som forårsakes av fellaktig bruk.

Din samtalepartner hos kundenservice

CB EINHELL-WARRANTY CERTIFICATE

Tekniske endringer forbeholdes
