STE 350 - Elektrisk såg EINHELL - Gratis bruksanvisning och manual

Produkttyp	Elektronisk sticksåg
Märke	Einhell
Modell	STE 350
Effektförbrukning	350 W
Varv per minut	0 - 3000 min⁻¹ (kontinuerligt reglerbar)
Slaglängd	18 mm
Skärdjup - trä	55 mm
Skärdjup - plast	10 mm
Skärdjup - järn	6 mm
Geringssnitt	0° - 45° (vänster och höger)
Vikt	1,7 kg
Strömförsörjning	Nätanslutning, 230 V ~ 50 Hz
Dubbelisolation	Ja
Ljudtrycksnivå LPA	89 dB(A)
Ljudeffektnivå LWA	99,6 dB(A)
Vibration (handtag)	3,2 m/s²
Varvtalsreglering	Elektronisk via hjul och avtryckare
Justerbart sågbord	Ja, lutbar och förskjutbar
Ögonskydd	Ingår
Spånutsug	Anslutning för dammsugare
Bladbyte	Verktygslöst (sexkantsskruv)
Impulsfunktion och kontinuerlig drift	Ja, med stoppknapp
Garanti	6 månader (material-/tillverkningsfel)

Vanliga frågor - STE 350 EINHELL

Hur byter man bladet på sticksågen Einhell STE 350?

Koppla bort apparaten. Lossa de två skruvarna på glidstycket med den medföljande insexnyckeln. Skjut bladet i styrspåret till stopp. Se till att tandningen är riktad i skärriktningen. Dra åt skruvarna. Kontrollera att bladet är ordentligt fäst i styrrullens spår.

Vilket är det maximala skärdjupet i trä?

Det maximala skärdjupet i trä är 55 mm. För plast är det 10 mm och för järn 6 mm.

Hur justerar man sågens hastighet?

Hastigheten kan justeras på två sätt: via avtryckaren (variabelt tryck) eller via rattvredet på strömbrytaren (elektronisk förval). Vrid vredet åt '+' för att öka varvtalet, åt '-' för att minska.

Kan jag göra geringssnitt med denna såg?

Ja, sågbordet kan lutas upp till 45° åt vänster eller höger. Lossa de två skruvarna under bordet, ställ in önskad vinkel (markeringar vid 15°, 30° och 45° finns) och dra åt skruvarna.

Hur använder man utsuget?

Sågen är utrustad med en dammsugareanslutning på baksidan. Anslut en lämplig dammsugare (eventuellt via en speciell adapter) för att suga upp spån under sågningen.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär alltid skyddsglasögon, hörselskydd och dammmask. Koppla bort apparaten före justering eller bladbyte. Arbeta inte med skadat blad. Använd utsug för dammiga material. Håll sågen stadigt och inta en stabil ställning.

Hur gör man ett sticksnitt?

För sticksnitt i trä eller spånskiva utan att borra ett förhål, luta sågen framåt, placera bordet på arbetsstycket, sänk sedan bladet gradvis med kraftigt tryck mot arbetsstycket. Flytta sågen långsamt i skärriktningen.

Vad är garantitiden?

Garantin är 6 månader från inköpsdatum. Den täcker material-, funktions- och tillverkningsfel. Reservdelar och arbete ingår. Följdskador täcks inte.

Hur rengör och underhåller man sågen?

Koppla bort apparaten. Rengör ventilationsöppningarna och höljet med en torr trasa. Ta bort spån från bladhållaren och rullen. Använd inte lösningsmedel. Kontrollera regelbundet kabelns och bladets skick.

Vad gör jag om sågen inte startar?

Kontrollera att stickproppen är ordentligt isatt och att uttaget fungerar. Se till att strömbrytaren PÅ/AV inte är blockerad. Om problemet kvarstår, lämna apparaten till en kvalificerad elektriker för reparation. Använd endast originalreservdelar.

BRUKSANVISNING STE 350 EINHELL

4 Skruv med räfflat huvud till varvtalsreglering

5 Siktskydd

6 Sågblad

7 Styrrulle

8 Inställbar fotplatta

9 Sexkantnyckel

10 Spånutsugning

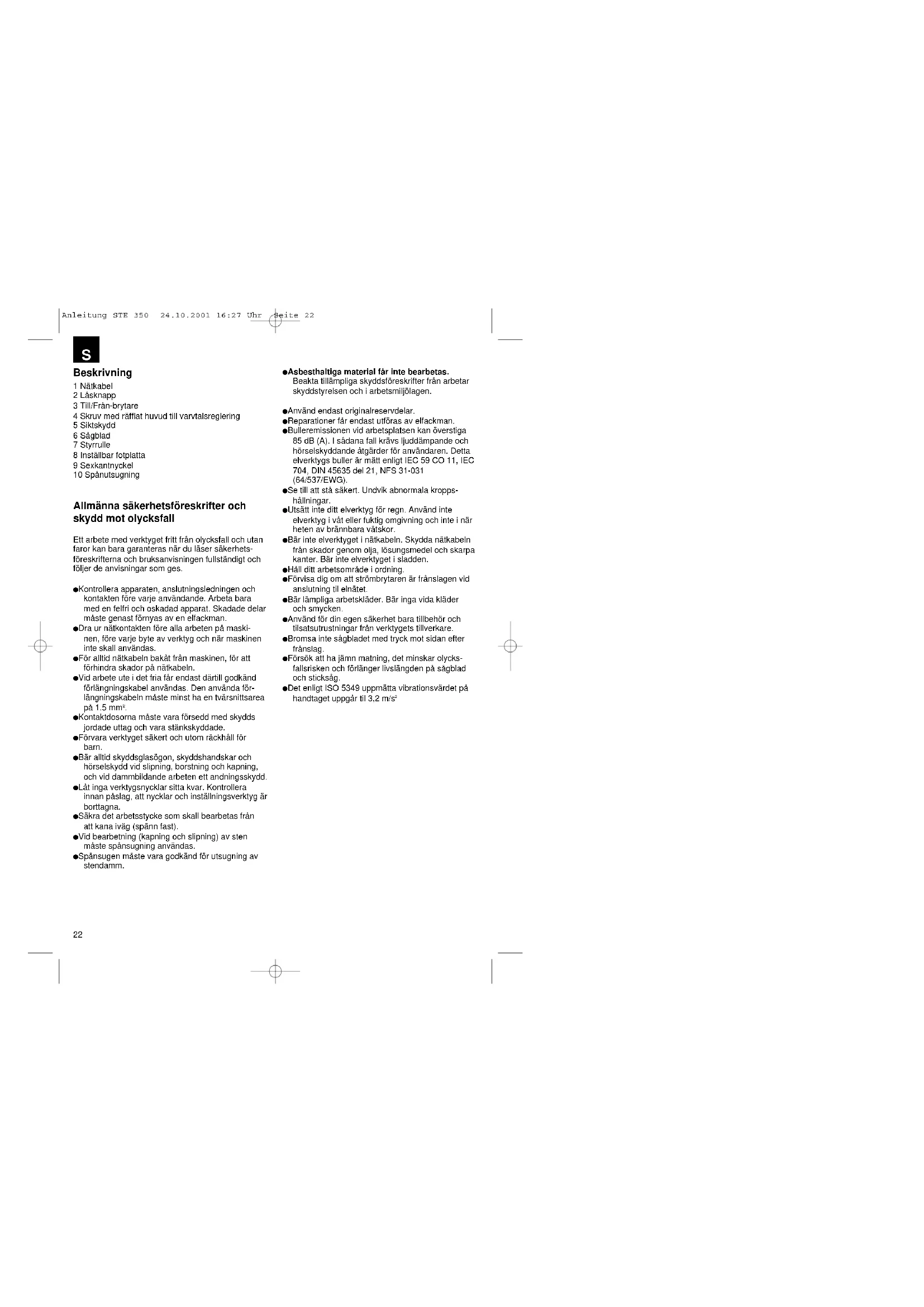

Allmänna säkerhetsföreskrifter och skydd mot olycksfall

Ett arbete med verktyget fritt från olycksfall och utan faror kan bara garanteras när du läser säkerhetsföreskrifterna och bruksanvisningen fullständigt och följer de anvisningar som ges.

- Kontrollera apparaten, anslutningsledningen och kontakten före varje användande. Arbeta bara med en felfri och oskadad apparat. Skadade delar måste genast förnyas av en elfackman.

- Dra ur nätkontakten före alla arbeten på maskinen, före varje byte av verktyg och när maskinen inte skall användas.

- För alltid nätkabeln bakåt från maskinen, för att förhindra skador på nätkabeln.

- Vid arbete ute i del fria får endast därtill godkänd förlängningskabel användas. Den använda förlängningskabeln måste minst ha en tvårsnittsarea på 1.5 mm ^2 .

- Kontaktdosorna måste vara försedd med skydds jordade uttag och vara stänkskyddade.

- Förvara verktyget säkert och utom räckhåll för barn.

- Bär alltid skyddsglasögon, skyddshandskar och hörselskydd vid slipning, borstning och kapning, och vid dammbildande arbeten ett andningsskydd.

- Låt inga verktygsnycklar sitta kvar. Kontrollera innan påslag, att nycklar och inställningsverktyg är borttagna.

- Säkra det arbetsstycke som skall bearbetas från att kana iväg (spänn fast).

- Vid bearbetning (kapning och slipning) av sten måste spånsugning användas.

- Spånsugen måste vara godkänd för utsugning av stendamm.

- Asbesthaltiga material får inte bearbetas.

Beakta tillämpliga skyddsföreskrifter från arbetar skyddstyrelsen och i arbetsmiljölagen.

●Använd endast originalreservdelar.

●Reparationer får endast utföras av elfackman.

●Bulleremissionen vid arbetsplatsen kan överstiga 85 dB (A). I sådana fall krävs ljuddämpande och hörselskyddande åtgårder för användaren. Detta elverktygs buller är mätt enligt IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (64/537/EWG).

- Se till att stå säkert. Undvik abnormala kroppshållningar.

- Utsätt inte ditt elverktyg för regn. Använd inte elverktyg i våt eller fuktig omgivning och inte i när heten av brännbara vätskor.

- Bär inte elverktyget i nätkabeln. Skydda nätkabeln från skador genom olja, lösungsmedel och skarpa kanter. Bär inte elverktyget i sladden.

●Håll ditt arbetsområde i ordning.

- Förvisa dig om att strömbrytaren är frånslagen vid anslutning til elnätet.

●Bär lämpliga arbetskläder. Bär inga vida kläder och smycken.

●Använd för din egen säkerhet bara tillbehör och tilsatsutrustningar från verktygets tillverkare.

●Bromsa inte sågbladet med tryck mot sidan efter frånslag.

- Försök att ha jämn matning, det minskar olycksfallsrisken och förlänger livslängden på sågblad och sticksåg.

- Det enligt ISO 5349 uppmätta vibrationsvärdet på handtaget uppgår til 3,2 m/s ^2

Drifthandledning för elektrisk sticksåg STE 350

Idrifttagande

Momentan innkoppling (Bild 3) Tillslag: Tryck in Till/Från-brytaren Frånslag: Släpp Till/Från-brytaren

Kontinuerlig inkoppling

Tillslag: Tryck in Till/Från-brytaren och lås i intryckt läge med låsknappen. Frånslag: Tryck in och släpp Till/Från-brytaren

Varvtalsreglering

Genom ett mer eller mindre starkt tryck på Till/Från-brytaren kan varvtalet regleras steglöst. Lättare tryck på Till/Från-brytaren resulterar i ett lägre varvtal. Kraftigare tryck på Till/Från-brytaren resulterar i ett högre varvtal. Därmed kan slagfrekvensen väljas med hänsyn till det arbete som skall utföras.

Elektroniskt varvtalsförval (Bild 4)

Med den räfflade skruven på Till/Från-brytaren kan det önskade varvtalet förinställas. Vrids den räfflade skruven i PLUS-riktning ökas varvtalet, vrids den räfflade skruven i MINUS-riktning minskas varvtalet. Lämpllg slagfrekvens är beroende av det arbetsmaterial och de arbetsbetingelser som är för handen.

De allmänna regler som gäller för skärhastigheten vid spånskärande arbeten är giltiga också i detta fall.

Byte av sågblad (Bild 2)

Före alla arbeten och byte av sågblad slås sticksagen från och nätkontakten dras ut ur uttaget.

Lossa med den bilagda sexkanntnyckeln de båda skruvarna på stöten (Bild 2). Skjut in sågbladet i styrspåret, mellan lyftögla och hållbygel tila det tar slopp. Dra fast de båda skruvarna med den bilagda sexkanntnyckeln. Sågbladsstandningen måste peka i sågriktningen. Se till att sågbladet löper i stö- tens och i löprullens styrspår.

Inställning av fotplattan

(Geringssnitt och kantnära sågning, bild 5) För geringssnitt och snedsnitt kan fotplattan, efter att de både skruvarna på undersidan lossats, vinklas upp till 45° åt båda sidor. Vinkein är markerad med markeringsstreck för 15°, 30° och 45°. En inställning mellan de markerade vinkelgraderna är utan vidare möjlig.

För att ställa in snittvinkeln lossas de båda skruvarna (Bild 5) så mycket att fotplattan prexis går att skjuta. Ställ in den önskade vinkeln och dra åter fast de båda skruvarna.

För sågning ända fram till kanten kan fotplattan förskjutas bakåt. Lossa därtill de båda skruvarna på undersidan (Bild 5) och skjut fotplattan bakåt. Dra åter fast de båda skruvarna.

Spánutsugning

Sticksågen är utrustad med en spånutsugningsanslutning. Valfri spånsug kan anslutas till utsugningsöppningen på baksidan av sticksågen. Tag kontakt med tillverkaren av din spånsug om en särskild adapter skulle behövas för anslutningen.

TEKNISKA DATA

Märkspänning: 230 V - 50 Hz
Effektförbrukning: 350 W
Slagfrekvens: steglöst reglerbar, max. 3000/min
Slaglängd: 18 mm
Snittdjup trä: 55 mm
Snittdjup plast: 10 mm
Snittdjup jäm: 6 mm
Geringssnitt: upp till 45° (höger och vänster)
Ljudtrycknivå LPA: 59 dB (A)
Ljudeffektnivå LWA: 99,8 dB (A)
Vibration a_w	3,2 m/s ^2
Dubbel isolering
Vikt 1,7 kg

1 Montage av slktskydd Siklskydd Varning: Använd skyddsglasögön!

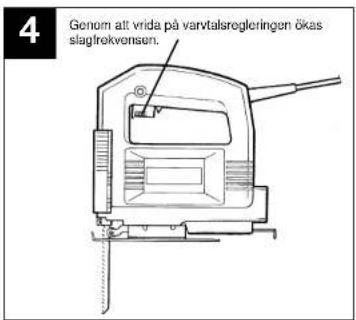

4 Genom att vrida på varvtalsregleringen ökas slagfrekvensen.

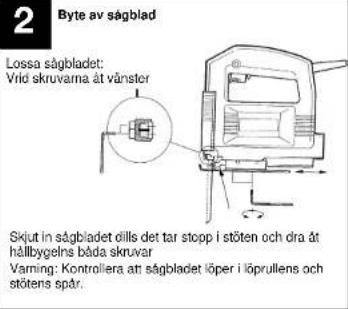

2 Byte av sågblad Lossa sågbladet: Vrid skruvarna åt vänster Skjut in sågbladet dills det tar stopp i stöten och dra åt hållbygels båda skruvar Varning: Kontrolliera att sågbladet löper i löprullens och stöten spår.

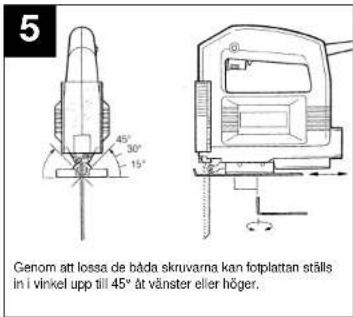

5 45° 30° 15° Genom att lossa de båda skruvarna kan fotplattan ställs in i vinkel upp till 45° åt vänster eller höger.

3 Låsknapp Till/Från-brytare Inkopoling: Tryck in Till/Från-brytaren Kontinuerlig drift: Lås Till/Från-brytaren med låsknappen Frånslag: Tryck in och släpp Till/Från-brytaren

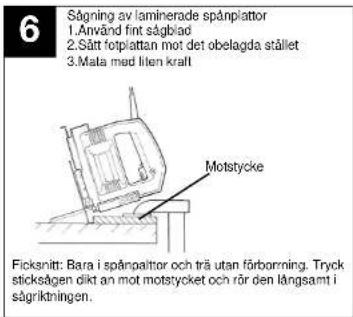

6 Sågning av laminerade spånplattor 1. Använd fint såglblad 2. Sårt fotplattan mot det obelagda stället 3. Mata med liten kraft Motstycke Flicksnitt: Bara i spånpaltor och trä utan förborning. Tryck sticksågen dikt an mot motstycket och rör den långsamt i sågriktningen.

Kuvaus

1 Verkkojohto

2 Lukitusnappi

3 Kytkin/katkaisin

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstätt på grund av nyttjandet.

Din kundtjänspartner

Förbehåll för tekniska förändringar
