Producttype	Elektronische decoupeerzaag
Merk	Einhell
Model	STE 350
Opgenomen vermogen	350 W
Slag per minuut	0 – 3000 min⁻¹ (continu instelbaar)
Slaglengte	18 mm
Zaagdiepte in hout	55 mm
Zaagdiepte in kunststof	10 mm
Zaagdiepte in ijzer	6 mm
Schuin zagen	0° – 45° (links en rechts)
Gewicht	1,7 kg
Voeding	Netvoeding, 230 V ~ 50 Hz
Dubbele isolatie	Ja
Geluidsdrukniveau LPA	89 dB(A)
Geluidsvermogensniveau LWA	99,6 dB(A)
Trilling (handgreep)	3,2 m/s²
Snelheidsinstelling	Elektronisch met draaiknop en trekker
Verstelbare zaagtafel	Ja, kantelbaar en verschuifbaar
Oogbescherming	Inbegrepen
Spaanafzuiging	Aansluiting voor stofzuiger
Zaagbladwissel	Zonder gereedschap (inbusschroef)
Pulsfunctie en continu gebruik	Ja, met stopknop
Garantie	6 maanden (materiaal-/productiefouten)

Veelgestelde vragen - STE 350 EINHELL

Hoe vervang ik het zaagblad van de Einhell STE 350 decoupeerzaag?

Haal de stekker uit het stopcontact. Draai de twee schroeven van de slede los met de meegeleverde inbussleutel. Schuif het zaagblad in de geleidingsgroef tot aan de aanslag. Zorg dat de vertanding in de zaagrichting wijst. Draai de schroeven vast. Controleer of het zaagblad goed in de groef van de geleiderol zit.

Wat is de maximale zaagdiepte in hout?

De maximale zaagdiepte in hout is 55 mm. Voor kunststof is deze 10 mm en voor ijzer 6 mm.

Hoe stel ik de snelheid van de zaag in?

De snelheid kan op twee manieren worden ingesteld: met de trekker (variabele druk) of met de draaiknop op de schakelaar (elektronische voorselectie). Draai de knop in de '+' richting om de slagen per minuut te verhogen, in de '-' richting om te verlagen.

Kan ik schuine sneden maken met deze zaag?

Ja, de zaagtafel kan tot 45° naar links of rechts worden gekanteld. Draai de twee schroeven onder de zaagtafel los, stel de gewenste hoek in (er zijn markeringen bij 15°, 30° en 45°) en draai de schroeven weer vast.

Hoe gebruik ik de stofafzuiging?

De zaag is aan de achterzijde voorzien van een stofzuigeraansluiting. Sluit een geschikte stofzuiger aan (eventueel via een speciale adapter) om spanen af te zuigen tijdens het zagen.

Wat zijn de essentiële veiligheidsinstructies?

Draag altijd een veiligheidsbril, gehoorbescherming en een stofmasker. Haal de stekker uit het stopcontact voordat u instellingen wijzigt of het zaagblad vervangt. Gebruik geen beschadigd zaagblad. Gebruik de afzuiging bij stoffige materialen. Houd de zaag stevig vast en neem een stabiele houding aan.

Hoe maak ik een invalzaagsnede (insteekzaagsnede)?

Voor een invalzaagsnede in hout of spaanplaat zonder voorboren, kantelt u de zaag naar voren, plaatst u de zaagtafel op het werkstuk, en laat u het zaagblad langzaam zakken terwijl u stevige druk uitoefent. Beweeg de zaag langzaam in de zaagrichting.

Wat is de duur van de garantie?

De garantie is 6 maanden vanaf aankoopdatum. Deze dekt materiaal-, functie- en productiefouten. Reserveonderdelen en arbeid zijn inbegrepen. Gevolgschade is niet gedekt.

Hoe reinig en onderhoud ik de zaag?

Haal de stekker uit het stopcontact. Reinig de ventilatieopeningen en de behuizing met een droge doek. Verwijder spanen van de zaagbladhouder en de geleiderol. Gebruik geen oplosmiddelen. Controleer regelmatig de staat van de kabel en het zaagblad.

Wat moet ik doen als de zaag niet start?

Controleer of de stekker goed in het stopcontact zit en of het stopcontact werkt. Zorg dat de AAN/UIT-schakelaar niet is geblokkeerd. Als het probleem aanhoudt, laat het apparaat dan repareren door een gekwalificeerde elektricien. Gebruik alleen originele reserveonderdelen.

GEBRUIKSAANWIJZING STE 350 EINHELL

1 Netkabel
2 Vergrendelknop
3 In/uitschakelaar
4 Gekartelde schroef voor toerentalregeling
5 Oogbeschermplaat
6 Zaagblad
7 Leirol
8 verstelbare zaagschoen
9 Inbussleutel
10 Zaagselafzuiging

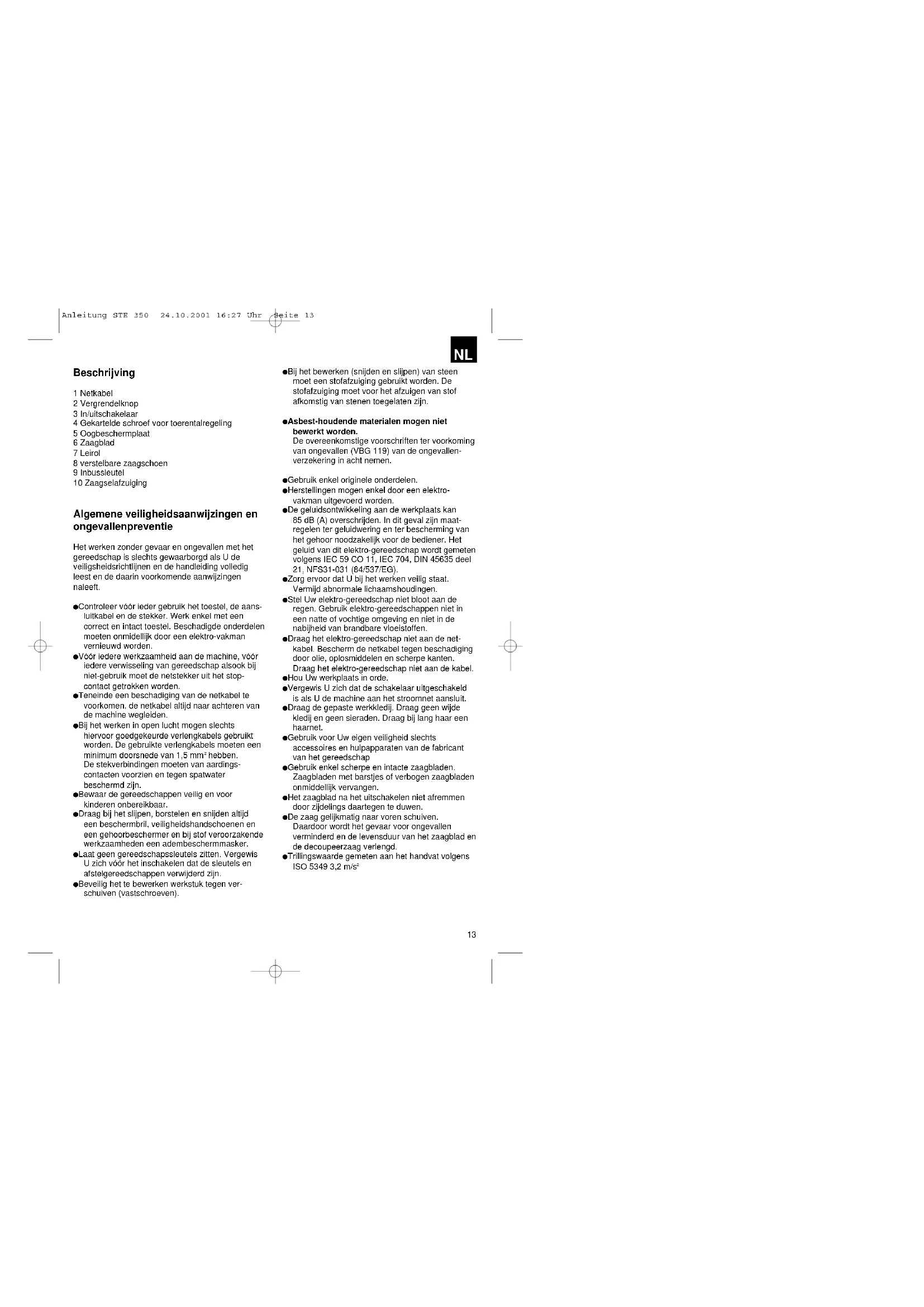

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheldsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer vóór ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidelijk door een elektro-vakman vernieuwd worden.
• Voór iedere werkzaamheid aan de machine, voór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
• Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
  ●Bij het werken in open lucht mogen slechts hlervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm ^2 hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.

●Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.

- Draag bij het slijpen, borstelen en snijden altijd een beschermbril, veiligheidshandschoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschermmasker.

●Laat geen gereedschapssleutels zitten. Vergewis U zich vóór het inschakelen dat de sleutels en afstelgereedschappen verwijderd zijn.

- Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).

- Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof afkomstig van stenen toegelaten zijn.

- Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.

-Gebruik enkel originele onderdelen.
- Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
- De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwerling en ter bescherming van het gehoor noodzakelijk voor de bedlener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21. NFS31-031 (84/537/EG).
●Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
- Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
●Draag het elektro-gereedschap niet aan de net-kabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
●Hou Uw werkplaats in orde.
●Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
- Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
-Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
- Gebruik enkel scherpe en intacte zaagbladen. Zaagbladen met barstjes of verbogen zaagbladen onmiddellijk vervangen.
- Het zaagblad na het uitschakelen niet afremmen door zijdelings daartegen te duwen.
- De zaag gelijkmatig naar voren schulven. Daardoor wordt het gevaar voor ongevallen verminderd en de levensduur van het zaagblad en de decoupeerzaag verlengd.
●Trillingswaarde gemeten aan het handvat volgens ISO 5349 3,2 m/s²

NL

Handleiding voor electronic-decoupeerzaag STE 350

INGEBRUIKNEMING

Momentschakeling (fig. 3)

Inschakelen : in/uitschakelaar drukken Uitschakelen : in/uitschakelaar loslaten

Continuschakeling

Inschakelen : in/uitschakelaar drukken en in gedrukte toestand met de vergrendelknop vastzetten Uitschakelen : in/uitschakelaar drukken en loslaten

Toerentalregeling

Het toerental kan traploos geregeld worden door op de in/uitschakelaar min of meer hard te drukken. Door een lichte druk wordt een laag toerental, door een harde druk een hoog toerental bereikt. Daardoor kunt U het aantal slagen overeenkomstig het uit te voeren werk bepalen.

Elektronische toerentalvoorselectie (fig.4)

Met de gekartelde schroef aan de in/uitschakelaar kan het gewenst toerental binnen een versnelling vooraf ingesteld worden. Draait U de gekartelde schroef in PLUS-richting, wordt het toerental verhoogd. Draait U de schroef in MINUS-richting, wordt het toerental verlaagd. Het gepaste toerental is afhankelijk van het te bewerken materiaal en van de arbeidsomstandigheden.

De algemene regels voor de snijsnelheid bij verspanende bewerkingen zijn ook hier van toepassing.

Zaagblad verwisselen (fig. 2)

Vóór alle werkzaamheden en vóór het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken.

Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig.2). Schuif het zaagblad in de leigroef tussen de hefstang en de weerhoudbeugel tot aan de aanslag. Draai de twee schroeven met de bijgevoegde inbussleutel vast. De tanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de lelrol zlt.

Verstellen van de zaagschoen (versteksneden en zagen dicht aan de rand, fig. 5)

Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraalen van de twee schroeven aan de onderkant, weerzijds tot 45° gedraaid worden. De hoeken zijn door markeringsstreepjes, 15°, 30° en 45° aangeduid. Een instelling tussen de gemarkeerde hoekgraden is zomaar mogelijk.

Om van snijhoek te veranderen draait U de twee schroeven (fig. 5) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeven weer vast.

Om tot aan de rand te zagen, kan de zaagschoen naar achteren verschoven worden. Draai hiervoor de twee schroeven aan de onderkant (fig. 5) los en schuif de zaagschoen naar achteren. Draai de twee schroeven weer vast.

Stofafzuiging

De decoupeerzaag is voorzien van een stofzuigeraansluiting. Iedere stofzuiger kan aan de afzuigopening op het achterste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 350 Watt
Aantal slagen : traploos regelbaar, max. 3000/min.
Slaghoogte : 18 mm
Zaagdiepte hout : 55 mm
Zaagdiepte kunststof : 10 mm
Zaagdiepte ijzer : 6 mm
Versteksnede : tot 45° (links en rechts)
Geluidsdrukniveau LPA : 89 dB (A)
Geluldsprestatienlveau LWA : 99.6 dB (A)
Vibration a_w	3,2 m/s ^2
Randgeaard
Gewicht 1,7 kg

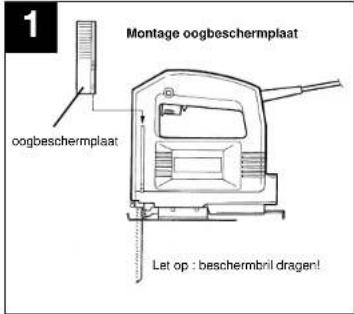

1 Montage oogbeschermplaat oogbeschermplaat Let op : beschermbril dragen!

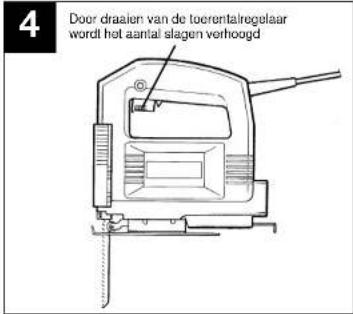

4 Door draaien van de toerentalregelaar wordt het aantal slagen verhoogd

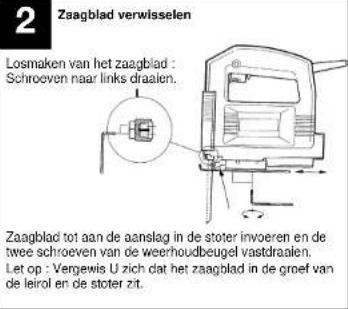

2 Zaagblad verwisselen Losmaken van het zaagblad : Schroeven naar links draalen. Zaagblad tot aan de aanslag in de stoter invoeren en de twee schroeven van de weerhoudbeugel vastdraalen. Let op : Vergewis U zich dat het zaagblad in de groef van de leirol en de stoter zit.

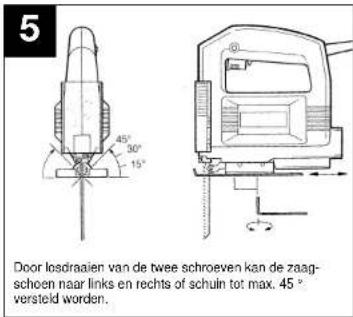

5 Door losdraaien van de twee schroeven kan de zaagschoen naar links en rechts of schuin tot max. 45° versteld worden.

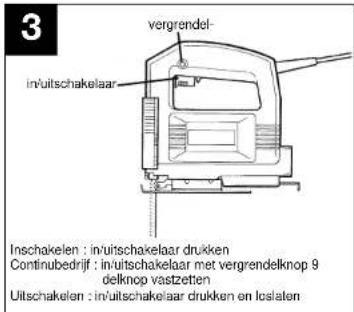

3 vergrendel- invuitschakelaar Inschakelen : inuitschakelaar drukken Continubedrijf : inuitschakelaar met vergrendelknop 9 delknop vastzetten Uitschakelen : inuitschakelaar drukken en loslaten

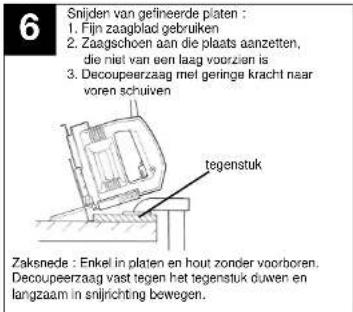

6 Snijden van gefineerde platen : 1. Fijn zaagblad gebruiken 2. Zaagschoen aan die plaats aanzetten, die niet van een laag voorzien is 3. Decoupeerzaag met geringe kracht naar voren schuiven tegenstuk Zaksnede : Enkel in platen en hout zonder voorboren. Decoupeerzaag vast tegen het tegenstuk duwen en langzaam in snijrichting bewegen.

E

Descripción

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het

arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

© CERTIFICADO DE GARANTIA DA EINHELL

NL Hans Einhell Nederland BV

Postbus 12

NL-5126 ZG Gilze

⑧ Varas - Van Looveren BV

Coebergerstraat No 49

B-2018 Antwerpen

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

© Einhell Portugal LDA Con
