Tuotetyyppi	Elektroninen palapelisaha
Merkki	Einhell
Malli	STE 350
Ottoteho	350 W
Iskuja minuutissa	0–3000 min⁻¹ (jatkuvasti säädettävä)
Iskunpituus	18 mm
Leikkaussyvyys – puu	55 mm
Leikkaussyvyys – muovi	10 mm
Leikkaussyvyys – rauta	6 mm
Viistoleikkaus	0°–45° (vasen ja oikea)
Paino	1,7 kg
Virtalähde	Verkko, 230 V ~ 50 Hz
Kaksoiseristys	Kyllä
Äänenpainetaso LPA	89 dB(A)
Äänitehotaso LWA	99,6 dB(A)
Tärinä (kahva)	3,2 m/s²
Nopeudensäätö	Elektroninen rullalla ja liipaisimella
Säädettävä pohjalevy	Kyllä, kallistettava ja siirrettävä taaksepäin
Silmiensuojain	Sisältyy
Lastunpoisto	Imurin liitäntä
Teränvaihto	Ilman työkalua (kuusiokoloavain)
Impulssitoiminto ja jatkuva käyttö	Kyllä, pysäytyspainikkeella
Takuu	6 kuukautta (materiaali-/valmistusvirheet)

Usein kysytyt kysymykset - STE 350 EINHELL

Miten vaihdan Einhell STE 350 -palapelisahan terän?

Irrota laite verkosta. Löysää liukukappaleen kaksi ruuvia mukana tulevalla kuusiokoloavaimella. Liu'uta terä ohjausuraan rajoittimeen asti. Varmista, että hammastus on leikkaussuuntaan. Kiristä ruuvit. Tarkista, että terä pysyy tukevasti ohjausrullan urassa.

Mikä on suurin leikkaussyvyys puuhun?

Suurin leikkaussyvyys puuhun on 55 mm. Muoville se on 10 mm ja raudalle 6 mm.

Miten säädän sahan nopeutta?

Nopeutta voidaan säätää kahdella tavalla: liipaisimella (vaihteleva paine) tai kytkimen rullaruuvi (elektroninen esivalinta). Kierrä ruuvia '+' -suuntaan lisätäksesi iskuja minuutissa, '-' -suuntaan vähentääksesi.

Voinko tehdä viistoleikkauksia tällä sahalla?

Kyllä, sahauspohjaa voidaan kallistaa aina 45° asti vasemmalle tai oikealle. Löysää kaksi ruuvia pohjan alla, säädä haluttu kulma (merkkeinä 15°, 30° ja 45°) ja kiristä ruuvit.

Miten käytän imurin liitäntää?

Sahassa on imurin liitäntä takana. Liitä sopiva imuri (tarvittaessa erityisellä adapterilla) imemään lastut sahaamisen aikana.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja, kuulosuojaimia ja pölynaamaria. Irrota laite verkosta ennen säätöjä tai teränvaihtoa. Älä työskentele vaurioituneella terällä. Käytä imuria pölyisille materiaaleille. Pidä sahaa tukevasti ja säilytä vakaa asento.

Miten tehdään upotusleikkaus (taskuleikkaus)?

Upotusleikkaukseen puussa tai lastulevyssä ilman esiporausta, kallista sahaa eteenpäin, aseta pohja työkappaleelle, laske terää vähitellen painaen sitä voimakkaasti työkappaletta vasten. Siirrä sahaa hitaasti leikkaussuuntaan.

Mikä on takuun kesto?

Takuu on 6 kuukautta ostopäivästä. Se kattaa materiaali-, toiminta- ja valmistusvirheet. Varaosat ja työ korvataan. Myöhemmät vahingot eivät kuulu takuun piiriin.

Miten puhdistan ja huollan sahaa?

Irrota laite verkosta. Puhdista tuuletusaukot ja kotelo kuivalla liinalla. Poista lastut teränpitimestä ja rullasta. Älä käytä liuotinaineita. Tarkista säännöllisesti johdon ja terän kunto.

Mitä tehdä, jos saha ei käynnisty?

Tarkista, että pistoke on kunnolla kiinni ja pistorasia toimii. Varmista, että PÄÄLLE/POIS -kytkin ei ole lukkiutunut. Jos ongelma jatkuu, vie laite valtuutetulle sähköasentajalle korjattavaksi. Käytä vain alkuperäisiä varaosia.

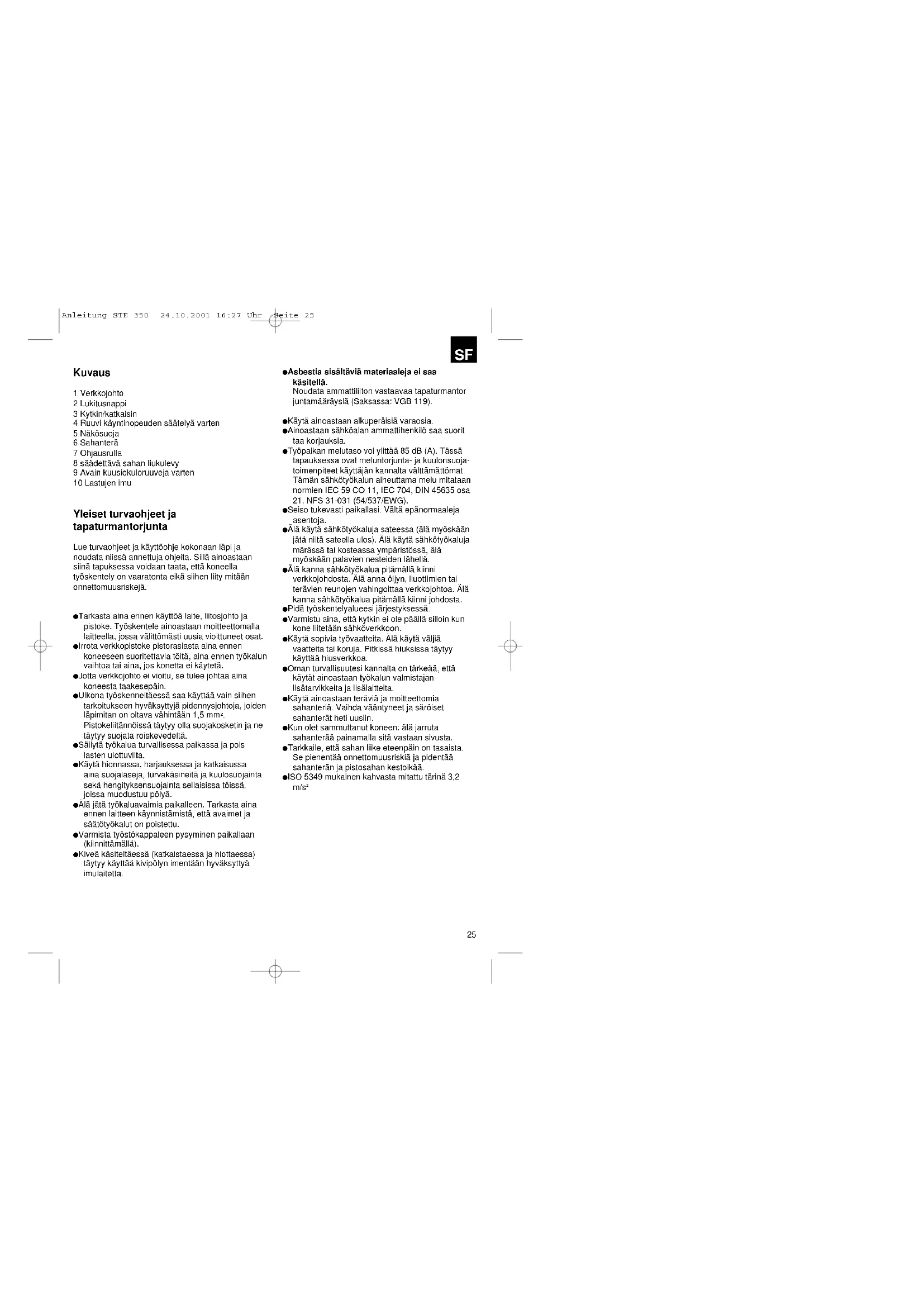

KÄYTTÖOHJE STE 350 EINHELL

4 Ruuvi käyntinopeuden säätelyä varten

5 Näkösuoja

6 Sahanterä

7 Ohjausrulla

8 säädettävä sahan liukulevy

9 Avain kuusiokuloruuveja varten

10 Lastujen imu

Yleiset turvaohjeet ja

tapaturmantorjunta

Lue turvaohjeet ja käyttöohje kokonaan läpi ja noudata niissä annettuja ohjeita. Sillä ainoastaan silnä tapuksessa voldaan taata, että koneella työskentely on vaaratonta eikä siihen liity mitään onnettomuusriskejä.

●Tarkasta aina ennen käyttöä laite, liitosjohto ja pistoke. Työskentele ainoastaan moitteettomalla laitteella, jossa välittömästi uusia vioittuneet osat.

- Irrota verkkopistoke pistorasiasta aina ennen koneeseen suoritettavia töitä, aina ennen työkalun vaihtoa tai aina, jos konetta ei käytetä.

●Jotta verkkojohto ei vioitu, se tulee johtaa aina koneesta taakesepāin.

- Ulkona työskenneltäessä saa käyttää vain silhen tarkoitukseen hyväksyttyjä pidennysjohtoja, joiden läpirnitan on oltava vähintään 1,5 mm². Pistokeliltännöissä täytyy olla suojakosketin ja ne täytyy suojata rolskevedeltä.

- Säilytä työkalua turvallisessa paikassa ja pois lasten ulottuvilta.

●Käytä hionnassa, harjauksessa ja katkaisussa aina suojalaseja, turvakäsineitä ja kuulosuojainta sekä hengityksensuojainta sellaisissa töissä, joissa muodustuu pölyä.

-Älä jätä työkaluavaimia paikalleen. Tarkasta aina ennen laitteen käynnistämistä, että avaimet ja säätötyökalut on poistettu.

●Varmista työstökappaleen pysyminen paikallaan (klinnittämällä).

- Kiveä käsiteltäessä (katkalstaessa ja hiottaessa) täytyy käyttää kivipölyn imentään hyväksyttyä imulaitetta.

- Asbestia sisältäviä materiaaleja ei saa käsitellä.

Noudata ammattiliiton vastaavaa tapaturmantor juntamääräyslä (Saksassa: VGB 119).

●Käytä ainoastaan alkuperäisiä varaosia.

●Ainoastaan sähköalan ammattihenkilö saa suorit taa korjauksia.

- Työpaikan melutaso voi ylittää 85 dB (A). Tässä tapauksessa ovat meluntorjunta- ja kuulonsuoja-toimenpiteet käyttäjän kannalta välttämättömat. Tämän sähkötyökalun aiheuttama melu mitataan normien IEC 59 CO 11, IEC 704, DIN 45635 osa 21, NFS 31-031 (54/537/EWG).

- Seiso tukevasti paikallasi. Vältä epänormaaleja asentoja.

- Älä käytä sähkötyökaluja sateessa (älä myöskään jätä niltä sateella ulos). Älä käytä sähkötyökaluja märässä tai kosteassa ympäristössä, älä myöskään palavien nesteiden lähellä.

- Älä kanna sähkötyökalua pitämällä kiinni verkkojohdosta. Älä anna öljyn, liuottimien tai terävien reunojen vahingoittaa verkkojohtoa. Älä kanna sähkötyökalua pitämällä kiinni johdosta.

●Pidā työskentelyalueesi järjestyksessä.

●Varmistu aina, että kytkin ei ole päällä silloin kun kone liitetään sähköverkkoon.

●Käytä sopivia työvaatteita. Älä käytä väljiä vaatteita tai koruja. Pitkissä hiuksissa täytyy käyttää hiusverkkoa.

- Oman turvallisuutesi kannalta on tärkeää, että käytät ainoastaan työkalun valmistajan lisätarvikkeita ja lisälaltelta.

- Käytä alnoastaan teräviä ja molteettomla sahanteriä. Vaihda vääntyneet ja säröiset sahanterät heti uusiin.

●Kun olet sammuttanut koneen: älä jarruta sahanterää painamalla sitä vastaan sivusta.

●Tarkkaile, että sahan liike eteenpäin on tasaista. Se pienentää onnettomuusrisklä ja pidentää sahanterän ja pistosahan kestoikää.

- ISO 5349 mukainen kahvasta mitattu tärinä 3,2 m/s ^2

SF

STE 350 - sähköpistosahan käyttöohje

KÄYTTÖÖNOTTO

Momenttikytkentä (kuva 3)

Päälle kytkeminen: Paina kytkintä/katkaisinta Sammuttaminen: Älä enää paina kytkintä/katkaisinta

Kestokytkentä

Päälle kytkeminen: Paina kytkintä/katkaisinta ja lukitse se palkalleen (sen ollessa alaspainotussa asennossa) lukitusnapin avulla

Sammuttaminen: Paine kytkintä/katkaisinta ja päästä se slitten irti.

Käyntinopeuden säätely

Käyntinopeutta voidaan säädellä asteettomasti painamalla kytkintä/katkaisinta voimakkaammin tai kevyemmin. Jos kytkintä/katkaisinta painetaan kevyesti, käyntinopeus on alhainen. Jos kytkintä/ katkaisinta painetaan voimaakkaasti. käyntinopeus on surri. Näin voit valita iskuluvun suoritettavien töiden mukaan.

Elektroninen käyntinopeuden eslvallinta (kuva 4) Kytkimessä/katkaisimessa olevan ruuvin avulla voidaan halutta käyntinopeus säätaää etukäteen. Jos kierrät ruuvia suuntaan PLUS, käyntinopeus kohoa; jos kierrät ruuvia suuntaan MINUS, käyntinopeus helikkee. Sopiva iskuluku riippuu alna työstettävästä materiaaalista ja työolosuhteista.

Lastuavien töiden sahausnopeutta koskevat yleiset säännöt ovat volmasse myös tässä tapauksessa.

Sahanterän vaihto (kuva 2)

Pistosaha täytyy kytkeä pois päältä ja verkkopistoke täytyy irrottaa pistorasiasta aina ennen töitten aloittamista ja ennen sahanterän vaihtoa.

Helitä oheisen kuusiokoloruuvi-avaimen avulla työntimessä olevis ruuveja (kuva2). Työnnä sahanterä ohjausuraan, vivun ja kiinnityssangan väliin vasteeseen asti. Kiristä molemmat ruuvit oheisen kuusiokoloruuvi-avaimen avulla. Sahanterän hammastuksen täytyyy osolittaa sahaussuuntaan päln. Sahanterän täytyyy olla paikallaan työntimen ja ohjausrullan urassa.

Sahan liukulevyn säätäminen

(Viistosahaus ja sahaaminen reunan läheltä, kuva 5) Vinosahausta ja vinoa poikkisahausta varten voidaan, sen jälkeen kun molempla alapuloella olevia ruuveja on hellitetty, sahan liukulevyä kääntää molemmin puolin jopa 45°. Kulmat on merkitty vilvoilla 15°, 30° ja 45°. Sahan liukulevyn säätäminen merkittyjen kulma-asteiden väliin on myös mahdolista.

Jos haluat muuttaa sahauskulmaa, hellitā molempia ruuveja (kuva 5) niin paljon, että sahan liukulevyä voidaan juuri vielä työntää. Säädä haluamasi kulma ja kiristä taas molemmat ruuvit.

Reunaan asti sahaamista varten sahan liukulevyä voidaan työntää taaksepäin. Hellitä molempia alapuolella olevia ruuveja (kuva 5) ja työnnä sahan liukulevyä taaksepäin. Kiristä taas molemmat ruuvit.

Pölyn imentä

Pistosaha on varustettu pölynimuliitännällä. Mikä tahansa pölynimuri voidaan liittää pistosahan takapäässa olevaa imuaukkoon. Mikäli tarvitset sitä varten erikoisadapterin, käänny pölynimurisi valmistajan puoleen.

TEKNISET TIEDOT

Nimellisjännite: 230 V - 50 Hz

Tehon kulutus: 350 W

Iskuluku: voldaan säätää asteettomasti,enint. 3000 r/min.

Iskukorkeus: 18 mm

Sahaussyvyys puu: 55 mm

Sahaussyvyys muovi: 10 mm

Sahaussyvyys rauta: 6mm

Viistosahaus: 45°:en asti (oikealle ja vasemmalle)

Äänen painetaso LPA: 89 dB (A)

Äänen tehotaso LWA: 99,6 dB (A)

Tärinä a _W	3,2 m/s ^2
Soujaeristetty
Paino 1,7 kg

SF

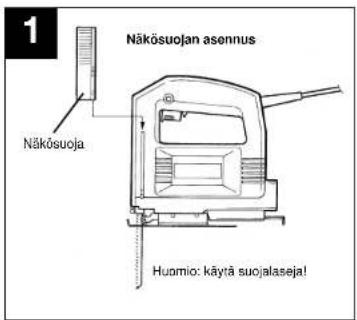

1 Nākōsuojan asennus Nākōsuoja Huomio: kāytā suojalaseja!

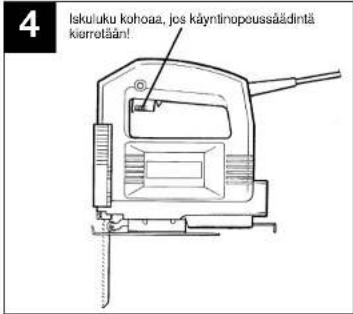

4 Iskuluku kohoaa, jos käyntinopeussäädintä kierretään!

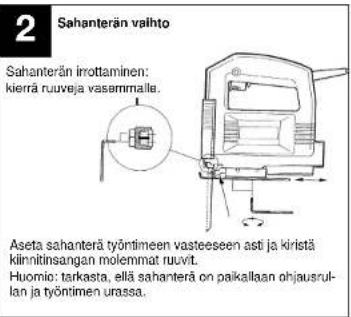

2 Sahanterän valhto Sahanterän irrottaminen: kierrä ruuveja vasemmalle. Aseta sahanterä työntimeen vasteeseen asti ja kiristä kiinnitinsangan molemmat ruuvit. Huomio: tarkasta, ellä sahanterä on paikallaan ohjausrul- lan ja työntimen urassa.

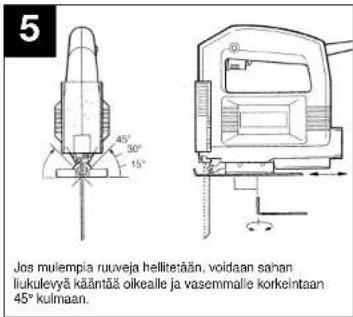

5 45° 30° 15° Jos mulempia ruuveja hellitetään, voldaan sanan liukuleyyä kääntää oikealle ja vasemmalle korkeintaan 45° kulmaan.

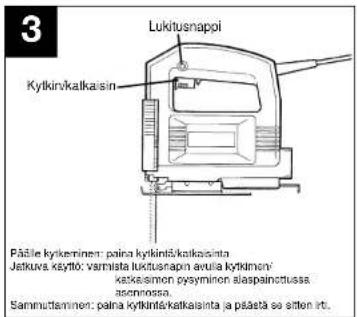

3 Lukitusnappi Kylkin/katkaisin Päsille kyikminen: paina kytkiniš/katkaisinta Jatkuva keyttö: varmista lukitusnapin avulia kytkimen/ katkaisimen pysyminon slaspaincttussa ascinnossa. Sammutaminen: paina kyltkintė/katkaisinta ja päästä se sitilen irt.

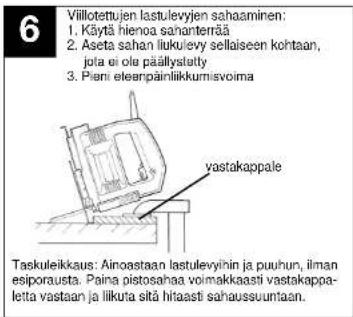

6 Viillotettujien lastulevyjen sahaaminen: 1. Käytä hienoa sahanterrää 2. Aseta sahan liukulevy sellaiseen kohtaan, juta ei oli päälysletty 3. Piani eleenpäinlikkumisvoima vastakappale Taskuleikkaus: Ainoastaan lastulevyihin ja puuhun, iliman esiporausta. Paina pistosahaa voimakkaasti vastakappa- letta vastaan ja likuta sitä hitaasti sahaussuuntaan.

N

Beskrivelse

1 Nettledning
2 Stoppknapp
3 På/avbryter
4 Fingerskrue for regulering av omdreiningstall
5 Synsbeskyttelse
6 Sageblad
7 Lederull
8 Instillbar sagsko
9 Innvendig sekskantnøkkel
10 Sponavsuger

Takkuuaika alkaa ostopälvänä ja sen pltuus on 1 vuotta.

Takuu korvaa valmistusviat tal materlaall- ja tol- mintoviat. Tähän tarvittavia varaosia ja lyöaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidān asiakaspalveluyhdyshenkilönne

© Eyyúnon EINHELL

SF Suomen Einhell OY

Hepolamminkatu 20

SF-33720 Tampere

① Einhell Italla s.r.l.

Via Fermi, 9

I-22077 Olgiata Comasco (Co)

OK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Oikeus teknisin muutoksiin pidätetään
