Produkttype	Elektronisk stiksav
Mærke	Einhell
Model	STE 350
Optagen effekt	350 W
Cyklusser pr. minut	0 – 3000 min⁻¹ (kontinuerligt justerbar)
Slaglængde	18 mm
Skæredybde – træ	55 mm
Skæredybde – plast	10 mm
Skæredybde – jern	6 mm
Skråsnit	0° – 45° (venstre og højre)
Vægt	1,7 kg
Strømforsyning	Netstrøm, 230 V ~ 50 Hz
Dobbelt isolation	Ja
Lydeffektniveau LPA	89 dB(A)
Lydeffektniveau LWA	99,6 dB(A)
Vibration (håndtag)	3,2 m/s²
Hastighedsindstilling	Elektronisk via hjul og aftrækker
Justerbar sål	Ja, kan vippes og flyttes bagud
Øjenbeskyttelsesudstyr	Medfølger
Spånudsugning	Tilslutning til støvsuger
Udskiftning af klinge	Værktøjsløst (sekskantskrue)
Impulsfunktion og kontinuerlig drift	Ja, med stopknap
Garanti	6 måneder (materiale-/fabrikationsfejl)

Ofte stillede spørgsmål - STE 350 EINHELL

Hvordan skifter man klingen på Einhell STE 350 stiksaven?

Tag stikket ud af apparatet. Løsn de to skruer på slædestykket med den medfølgende unbrakonøgle. Skub klingen ind i føringsrillen indtil anslag. Sørg for, at tænderne vender i skæreretningen. Spænd skruerne. Kontroller, at klingen er godt fastgjort i føringsrullens rille.

Hvad er den maksimale skæredybde i træ?

Den maksimale skæredybde i træ er 55 mm. I plast er den 10 mm og i jern 6 mm.

Hvordan indstiller man savens hastighed?

Hastigheden kan indstilles på to måder: via aftrækkeren (variabelt tryk) eller via den riflede skrue på afbryderen (elektronisk forvalg). Drej skruen i retning '+' for at øge cyklusserne pr. minut, i retning '-' for at mindske.

Kan jeg lave skråsnit med denne sav?

Ja, savesålen kan vippes op til 45° til venstre eller højre. Løsn de to skruer under sålen, indstil den ønskede vinkel (der er markeringer ved 15°, 30° og 45°) og spænd skruerne.

Hvordan bruger man udsugningssystemet?

Saven er udstyret med en støvsugertilslutning bagpå. Tilslut en egnet støvsuger (eventuelt via en speciel adapter) for at opsuge spåner under savning.

Hvad er de vigtigste sikkerhedsanvisninger?

Bær altid beskyttelsesbriller, høreværn og støvmaske. Tag stikket ud før justering eller klingeskift. Arbejd ikke med en beskadiget klinge. Brug udsugning til støvende materialer. Hold godt fast i saven og sørg for en stabil position.

Hvordan laver man et dyksnit (lommesnit)?

Til et lommesnit i træ eller spånplade uden at bore et forhul, vippes saven fremad, sålen placeres på emnet, og klingen sænkes gradvist med et fast tryk mod emnet. Flyt saven langsomt i skæreretningen.

Hvad er garantiperioden?

Garantien er på 6 måneder fra købsdatoen. Den dækker materiale-, funktions- og fabrikationsfejl. Reservedele og arbejdsløn er inkluderet. Efterfølgende skader er ikke dækket.

Hvordan rengøres og vedligeholdes saven?

Tag stikket ud. Rengør ventilationsåbninger og kabinet med en tør klud. Fjern spåner fra klingeholderen og føringsrullen. Brug ikke opløsningsmidler. Kontroller jævnligt kablets og klingens tilstand.

Hvad gør man, hvis saven ikke starter?

Kontroller, at stikket er sat ordentligt i, og at stikkontakten fungerer. Sørg for, at TÆND/SLUK-kontakten ikke er blokeret. Hvis problemet fortsætter, overlad apparatet til en kvalificeret elektriker til reparation. Brug kun originale reservedele.

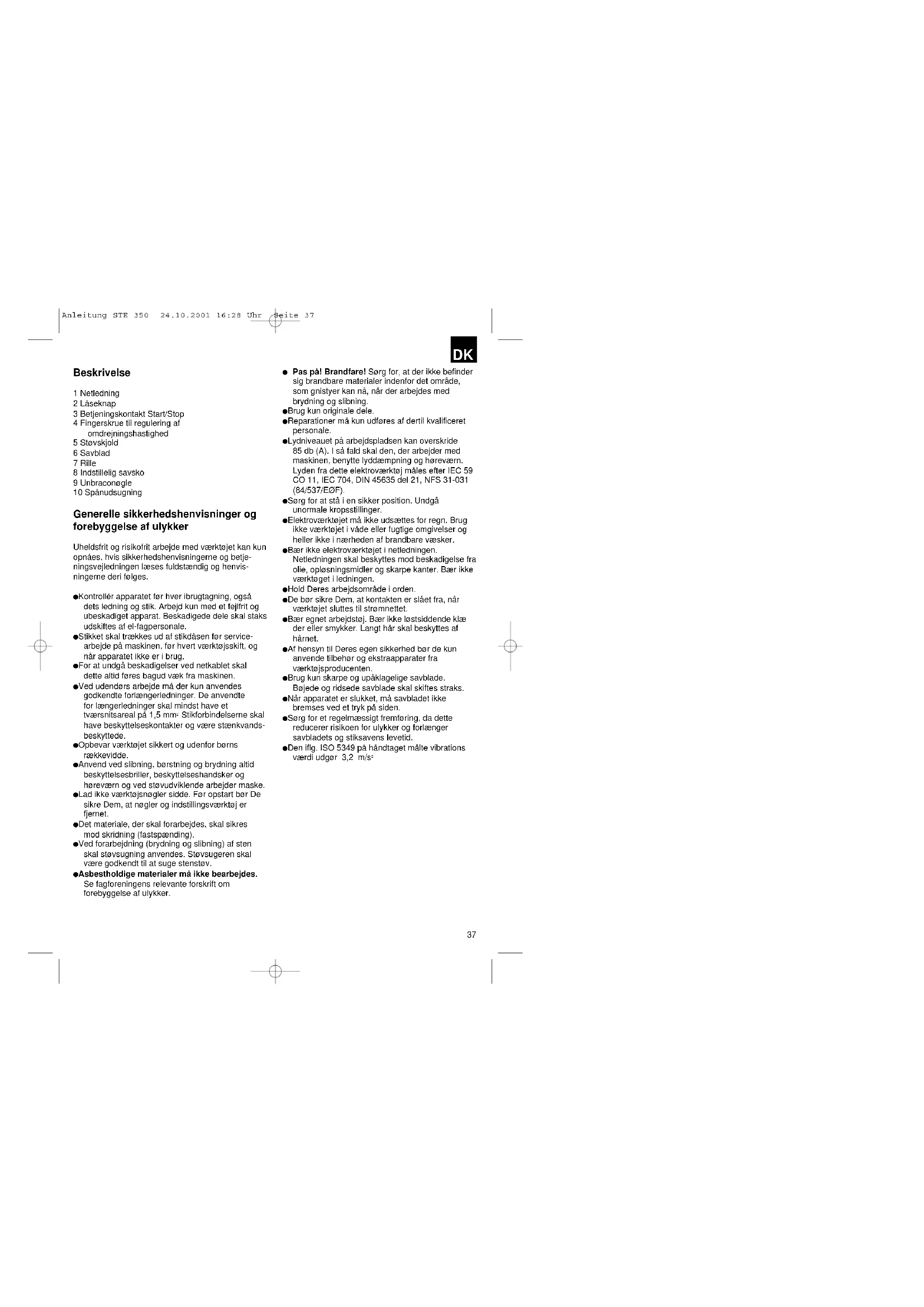

BRUGSANVISNING STE 350 EINHELL

4 Fingerskrue til regulering af omdrejningshastighed

5 Støvskjold

6 Savblad

7 Bille

8 Indstillelig savsko

9 Unbraconøgle

10 Spánudsugning

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændlig og henvisningerne deri følges.

- Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.

- Stikket skal trækkes ud af stikdåsen før servicearbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.

- For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.

- Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte for længerledninger skal mindst have et tværnsilsareal på 1,5 mm Stikforbindelserne skal have beskyttelseskontakter og være stænkvandsbeskyttede.

- Opbevar værktøjet sikkert og udenfor børns rækkevidde.

●Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske.

●Lad ikke værktøjsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjernet.

- Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).

- Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenslov.

- Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift om forebyggelse af ulykker.

● Pas på! Brandfare! Sørg for. at der ikke befinder

slg brandbare materialer indenfor det område, som gnistyer kan nå, når der arbejdes med brydning og slibning.

●Brug kun originale dele.

●Reparationer må kun udføres af dertil kvalificeret personale.

- Lydniveauet på arbejdspladsen kan overskride 85 db (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørevæm. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/E∅F).

●Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.

- Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.

●Bær ikke elektroværktøjet i netledningen. Netledningen skal beskytles mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.

●Hold Deres arbejdsområde i orden.

- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.

●Bær egnet arbejdstøj. Bær ikke løstsiddende klæ der eller smykker. Langt hår skal beskyttes af hårnet.

- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.

- Brug kun skarpe og upåklagelige savblade. Bøjede og ridsede savblade skal skiltes straks.

●Når apparatet er slukket, må savbladet Ikke bremses ved et tryk på siden.

- Sørg for et regelmæssigt fremføring, da dette reducerer risikoen for ulykker og forlænger saybladets og stiksavens levetid.

- Den iflg. ISO 5349 på håndtaget målte vibrations værdi udgør 3,2 m/s

DK

Betjeningsvejledning til elektronisk stiksav STE 350

IDRIFTTAGNING

Kort kørsel (figur 3)

Start: Betjeningskontakten trykkes ned Stop: Slip betjeningskontakten

Konstant kørsel

Start: Betjeningskontakten trykkes ned og fæstnes i nedtrykket tilstand med låseknappen. Stop: Betjeningskontakten trykkes ned og løsnes.

Regulering af omdrejningshastighed

Omdrejningstallet reguleres trinløst med et mere eller mindre kraftigt tryk på kontakten. Et let tryk resulterer i et lavt omdrejningstal. Et hårdere tryk bevirker et højt omdrejningstal. Således kan slagtal vælges alt efter arbejdets art.

Elektronisk forvalg af omdrejningshastighed

(figur 4)

Den ønskede omdrejninghastighed kan indstilles forud med fingerskruen ved start/stop kontakten. Hvis knappen drejes i PLUS-retning stiger omdrejningshastigheden, hvis den drejes i MINUS-retning falderomdrejningshastigheden. Det egnede slagtal afhænger af, hvilket materiale, der forarbejdes, og af arbejdsbetingelserne.

De generelle regler for gennemsnltshastighed ved spåndannende arbejder gælder også her.

Skift af savblad (figur 2)

Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.

Begge skruer ved stødstangen (figur 2) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind rillen mellem stødstang og holdebojle til anslag. Begge skruer fæstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg for, at savbladet sidder i stødstangens og løberuliens rille.

Ændring af savskoens position

(spidssnit og savning nær rande, figur 5) Savskoen kan vlppes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinklerne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulig.

For at ændre snitvinklen løsner De begge skruer (figur 5) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skrueme fast igen.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 5) og savskoen skubbes bagud. Skru derefter begge skruer fast lgen.

Støvsugning

Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

TEKNISKE DATA

Driftsspænding 230 v ~ 50 Hz
Optagen effekt 350 W
Slagtal Trinløs, max. 3000/min.
Slaglængde 18 mm
Skæredybde træ 55 mm
Skæredybde kunststof 10 mm
Skæredybde jern 6 mm
Geringssnit Indtil 45° (højre og venstre)
Lydtrykniveau LPA 89 dB (A)
Lydeffektniveau LWA 99,6 dB (A)
Vibration a_w	3,2 m/s
Dobbeitisoleret
Vægt 1,7 kg

DK

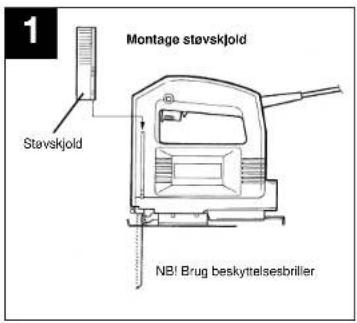

1 Montage støvskjold Støvskjold NBI Brug beskyttelsesbriller

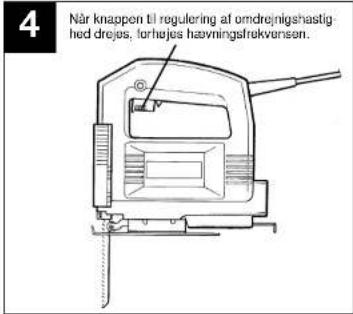

4 Når knappen til regulering af omdrejningshastighed drejos, forhejes haavningsfrekvenson.

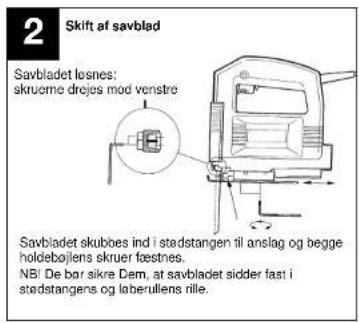

2 Skift af savblad Savbladet lesnes: skrueme drejes mod venstre Savbladet skubbes ind i stødstangen til anslag og begge holdebojlen skruer fœstnes. NB/ De bør sikre Dem, at savbladet sidder fast i stødstangens og løberullens rille.

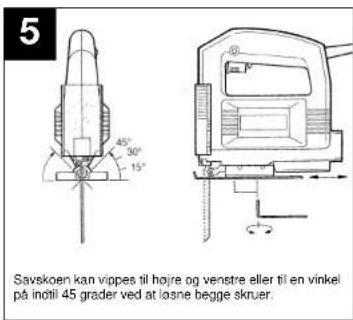

5 45° 30° 15° Savskoen kan vippes til højre og venstre eller til en vinkel på indtil 45 grader ved at lasne begge skruer.

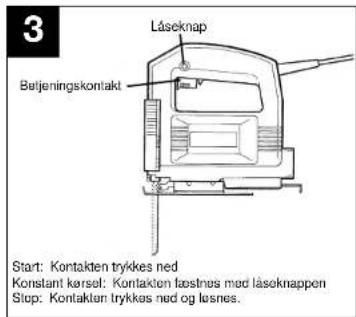

3 Låseknap Betjeningskontakt Start: Kontakten trykkes ned Konstant kørsel: Kontakten fæstnes med låseknappen Stop: Kontakten trykkes ned og løsnes.

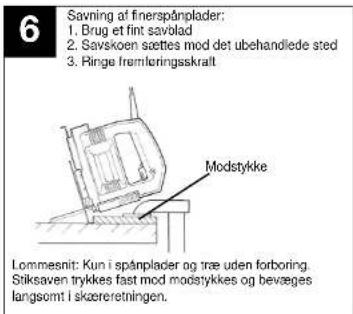

6 Savning af finerspåmplader; 1. Brug et fint savolad 2. Savskoen sættes mod det ubehandlede sted 3. Ringe fremløringsskralt Modstykke Lommesnit: Kun i spåmplader og træ uden forboring. Stiksaven trykkes fast mod modstykkes og bevæges langsomt i skæreretningen.

Garantiperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
