BEDIENUNGSANLEITUNG TE-TS 2231 U EINHELL

TE-TS 2231 UD TE-TS 2831 UD Art.-Nr.: 43.071.56 I.-Nr.: 11013 Art.-Nr.: 43.071.44 I.-Nr.: 11013

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

9. Austausch der Netzanschlussleitung

10. Reinigung, Wartung und Ersatzteilbestellung

11. Entsorgung und Wiederverwertung

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen. Hinweis! Achten Sie auf eine korrekte Motor - Drehrichtung! Korrigieren sie eine falsche Motor - Drehrichtung mithilfe des Phasenwenders im Anschluss- stecker. (Für TE-TS 2831 UD 400 V 3~ Drehstrom-Modell) Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Anl_TE_TS_2231_U_2831_UD_SPK7.indb 11Anl_TE_TS_2231_U_2831_UD_SPK7.indb 11 23.04.14 08:3923.04.14 08:39D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

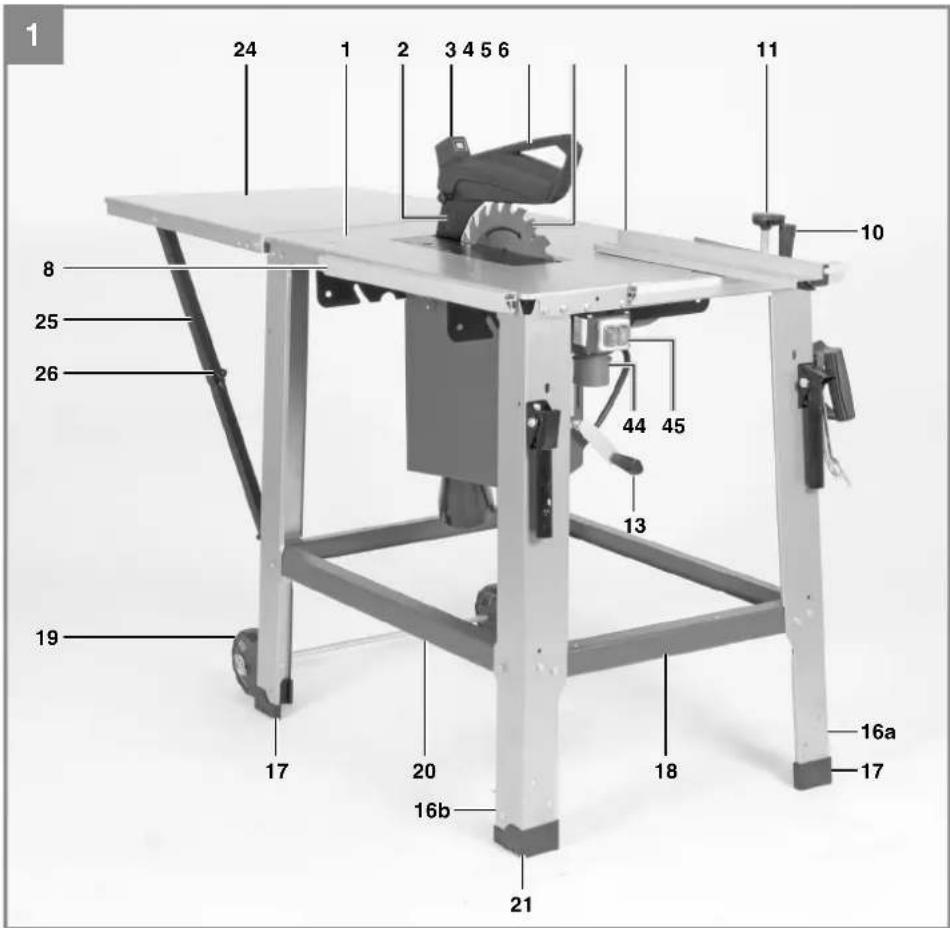

2.1 Gerätebeschreibung (Bild 1-4)

2.1.1 Tischkreissäge

3. Abdeckung für Absauganschluss

8. Führungsschiene für Universalanschlag,

9. Führungsschiene für Universalanschlag, links

12. Skala für Sägeblattneigung

13. Handkurbel für Schnitthöhe

14. Feststellgriﬀ für Sägeblattneigung

17. Gummifuß (Form A)

21. Gummifuß (Form B)

22a. Lasche, links (Verlängerungstisch) 22b. Lasche, rechts (Verlängerungstisch)

24. Klappbarer Verlängerungstisch

25. Strebe für Verlängerungstisch

26. Feststellgriﬀ für Verlängerungstisch

27. Halterung (für Schiebestock, Schiebeholz)

30. Schlüssel für Sägeblattwechsel

31. Maulschlüssel für Sägeblattwechsel

32. Selbstsichernde Mutter M8

33. Selbstsichernde Mutter M6

35. Unterlegscheibe groß

36. Unterlegscheibe mittel

37. Unterlegscheibe klein

40. Sechskantschraube (M4 x 10)

41. Sechskantschraube (M6 x 16)

42. Absauganschluss (Gehäuse)

43. Schraube (f. Tischeinlage)

44. Schalter/Stecker Kombination

46. Skala (Schnitthöhe)

47. Skala (Parallelanschlag)

48. Lasche (Standfuß)

49. Innensechskant-Schraube

(für Verlängerungstisch)

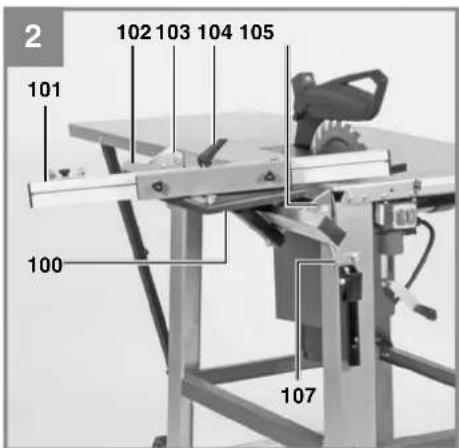

2.1.2 Schiebeschlitten (Sonderzubehör -

nicht im Lieferumfang enthalten):

100. Schlittenplatte mit Skala

101. Anschlagschiene

102. Führungsschiene

104. Klemmhebel, für Winkeleinstellung

108. Sechskantschraube M10 x 65

109. Unterlegscheibe 8mm

110. Distanzscheibe (Kunststoﬀ )

111. Innensechskantschraube, lang

112. Innensechskantschraube, kurz

116. Mutter M8, selbstsichernd

117. Unterlegscheibe 6mm, groß

118. Sechskantschraube (M8 x 16)

119. Sechskantschraube (M6 x 16)

120. Mutter M6, selbstsichernd

121. Mutter M8, selbstsichernd

(Kunststoﬀ sicherung)

122. Unterlegscheibe 10mm

123. Unterlegscheibe 8mm, klein

124. Unterlegscheibe 6mm, klein

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

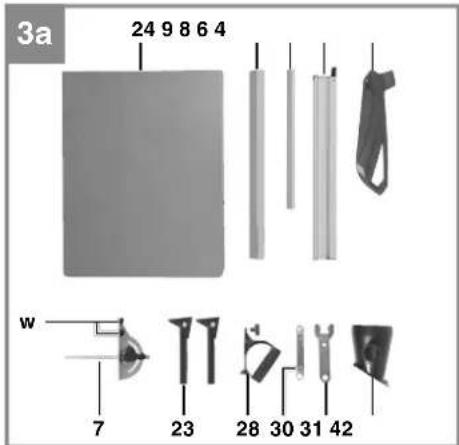

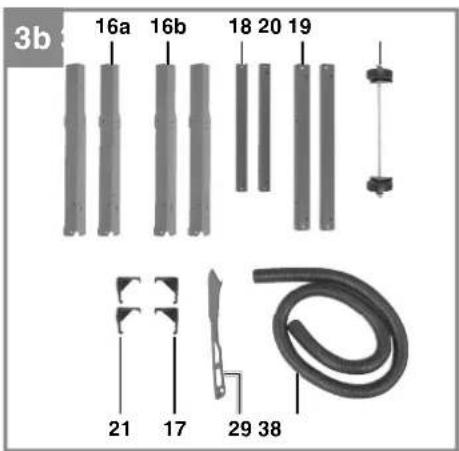

2.2.1 Tischkreissäge:

Anschlagschiene (Universalanschlag)

Führungsschiene für Universalanschlag, vorne

Führungsschiene für Universalanschlag, links

Gummifuß Form A (2x)

Gummifuß Form B (2x)

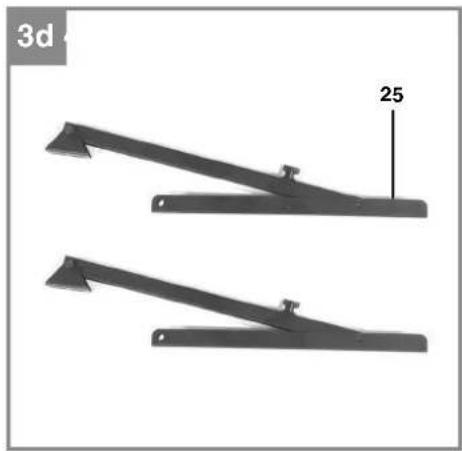

Strebe für Verlängerungstisch (2x)

Fahrgestell, vormontiert

Halterung für Schiebestock

Schlüssel für Sägeblattwechsel

Maulschlüssel für Sägeblattwechsel

Lasche für Verlängerungstisch, links

Lasche für Verlängerungstisch, rechts

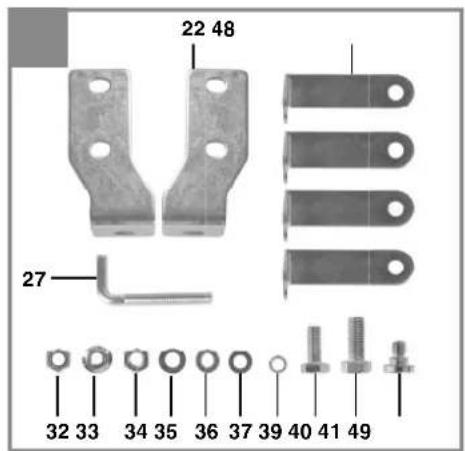

selbstsichernde Mutter M6 (44x)

selbstsichernde Mutter M8 (4x)

Unterlegscheibe groß (4x)

Unterlegscheibe mittel (50x)

Unterlegscheibe klein (4x)

Innensechskant-Schraube (4x)

Sechskantschraube M6x 16 (52x)

Sechskantschraube M4 x 10 (4x)

Absauganschluss für Gehäuse

Lasche für Standfuß (4x)

Originalbetriebsanleitung

Sonderzubehör – Schiebeschlitten:

Schlittenplatte mit Skala

Klemmhebel, für Winkeleinstellung

Sechskantschraube M10 x 65

Unterlegscheibe 8mm, 2x

Distanzscheibe (Kunststoff), 2x

Innensechskantschraube, lang, 2x

Innensechskantschraube, kurz, 8x

Mutter M8, selbstsichernd, 2x

Unterlegscheibe 6mm, groß, 4x

Sechskantschraube M8 x 16, 2x

Sechskantschraube M6 x 16, 4x

Mutter M6, selbstsichernd, 8x

Mutter M8, selbstsichernd (Kunststoffsiche- rung)

Unterlegscheibe 8mm, klein, 2x

3. Bestimmungsgemäße

Verwendung Die Tischkreissäge dient zum Längs- und Quer- schneiden (nur mit Queranschlag) von Hölzern al- ler Art, entsprechend der Maschinengröße. Rund- hölzer aller Art dürfen nicht geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Säge- blätter (HM- oder CV-Sägeblätter) verwendet wer- den. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwen- dung ist auch die Beachtung der Sicherheitshin- weise, sowie die Montageanleitung und Betriebs- hinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögli- che Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheits- technischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemä- ßer Verwendung können bestimmte Restrisiko- faktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Ma- schine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge- deckten Sägebereich.

Eingreifen in das laufende Sägeblatt (Schnitt- verletzung)

Rückschlag von Werkstücken und Werkstück- teilen.

Herausschleudern von fehlerhaften Hartme- tallteilen des Sägeblattes.

Gehörschäden bei Nichtverwendung des nö- tigen Gehörschutzes.

Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlosse- nen Räumen.

4.1 Technische Daten TE-TS 2231 U

Hartmetallsägeblatt .......... Ø 315 x Ø 30 x 3,0 mm Hartmetallsägeblatt (alternativ) ........................Ø 315 x Ø 30 x 3,6 mm Anzahl der Zähne............................................. 24 Tischgröße .....................................550 x 800mm Tischverlängerung ..........................550 x 650mm Schnitthöhe max. ................................ 83 mm / 0° .......................................................... 50 mm / 45° Höhenverstellung .................stufenlos 0 - 83 mm Sägeblatt schwenkbar .............stufenlos 0° - 45° Absauganschluß (Maschinengehäuse) Ø 100 mm Absauganschluß (Sägeblattschutz) .......Ø 36 mm Dicke des Spaltkeils .................................. 2,5mm Gewicht .................................................. ca. 46 kg Gewicht Schiebeschlitten (Sonderzubehör): .................................... ca. 6 kg Schutzklasse ................................................ IP54 Höhe des Tisches ................................. ca. 85 cm Wichtiger Hinweis zum Stromanschluss Das Gerät unterfällt der Norm EN 61000-3-11, d.h. es ist nicht für den Gebrauch in Wohnberei- chen, in denen die Stromversorgung über ein öf- fentliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öf- fentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden. Allgemeine Sicherheitsmaßnahmen Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagneti- sche Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers. Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 14Anl_TE_TS_2231_U_2831_UD_SPK7.indb 14 23.04.14 08:3923.04.14 08:39D

4.2 Technische Daten TE-TS 2831 UD

........................................... 3 dB Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Kor- relation zwischen Emissions- und Immissionspe- geln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Im- missionspegel beeinﬂ ussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Tischkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen

Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.

Vor Inbetriebnahme müssen alle Abdeckun- gen und Sicherheitsvorrichtungen ordnungs- gemäß montiert sein.

Das Sägeblatt muß frei laufen können. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 15Anl_TE_TS_2231_U_2831_UD_SPK7.indb 15 23.04.14 08:3923.04.14 08:39D

Bei bereits bearbeitetem Holz auf Fremd- körper wie z.B. Nägel oder Schrauben usw achten.

Bevor Sie den Ein- / Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt rich- tig montiert ist und bewegliche Teile leicht- gängig sind.

Vorsicht! Verschrauben Sie die Verbindungen, die selbstsichernde Muttern enthalten, immer mit Drehung an der Sechskantschraube und mit festgehaltener selbstsichernder Mutter, um einen guten Halt zu erzielen.

Tischkreissäge umdrehen und auf den Boden legen

Verwenden Sie z.B. das Verpackungsma- terial als Unterlage um den Tisch (1) nicht zu Zerkratzen und den Spaltkeil (2) nicht zu Beschädigen.

Die zwei vorderen Standbeine (16a,b) locker mit den Sechskantschrauben (41), Unterleg- scheiben (36) und Muttern (33) an der Vor- derseite der Säge verschrauben.

Die zwei hinteren Standbeine (16a,b) locker mit den Sechskantschrauben (41), Unterleg- scheiben (36) und Muttern (33) an der Rück- seite der Säge verschrauben (nur seitliche Bohrungen). Lassen Sie die Bohrungen an der Rückseite noch unverschraubt, dort werden später die Streben des Verlängerungstisches befestigt.

Stecken Sie die Gummifüße (17, 21) auf die Standbeine.

Verschrauben sie den Absauganschluss (42) mit den Sechskantschrauben (40), Federrin- gen (39) und Unterlegscheiben (37) fest an der Unterseite des Sägetisches.

Verschrauben sie die Schalter/Stecker Kom- bination (44) mit den Sechskantschrauben (41), Unterlegscheiben (36) und Muttern (33) fest an der Vorderseite des Sägetisches.

Verschrauben Sie die Querstreben (18) und Längsstreben (20) mit den Sechskantschrau- ben (41), Unterlegscheiben (36) und Muttern (33) locker an den Standbeinen.

6.2 Fahrgestell (Abb. 9, 11)

Verschrauben Sie das Fahrgestell (19) mit den Sechskantschrauben (41) und Unterlegscheiben (36) an den rückseitigen Standbeinen.

6.3 Verlängerungstisch (Abb.10-11)

Verschrauben Sie die Laschen (22a,b) mit den Sechskantschrauben (41), Unterleg- scheiben (36) und Muttern (33) locker an der Rückseite des Sägetisches.

Verschrauben Sie den Verlängerungstisch (24) mit den Innensechskantschrauben (49) und Muttern (32) fest an den Laschen.

Verschrauben Sie die Streben (25) mit den Innensechskantschrauben (49) und Muttern (32) fest am Verlängerungstisch

Verschrauben Sie mit die Streben (25) mit den Schrauben (41), großen Unterlegschei- ben (35) und Muttern (33) locker an den hin- teren Standbeinen.

Richten Sie den Verlängerungstisch eben mit dem Sägetisch aus und ziehen sie dann alle Befestigungspunkte des Verlängerungsti- sches (24) und der Streben (25) fest an.

Vorsicht! Beim Abklappen des Verlänge- rungstisches (24) besteht Quetschgefahr. Fassen Sie den Verlängerungstisch zum Klappen nur am hinteren Ende.

6.4 Führungsschienen für Universalanschlag

Führen Sie in die Führungsschienen (8,9) jeweils zwei Schrauben (41) ein.

Verschrauben Sie mit Muttern (34) die Füh- rungsschiene (8) vorne am Sägetisch, die Führungsschiene (9) seitlich am Sägetisch. Montieren Sie dabei auf jede Schraube zwi- schen Führungsschienen und Sägetisch eine Unterlegscheibe (36)

Stellen Sie jetzt den Tisch auf die Standfüße. Richten Sie den Tisch eben aus und ziehen Sie dann alle Schrauben fest an.

6.5 Befestigung am Untergrund (Abb. 15)

Für erhöhte Standfestigkeit muss die Säge auf geeignetem Untergrund befestigt werden.

Montieren Sie die Laschen (48) mit Schrau- ben (41), Unterlegscheiben (36) und Muttern (33) an den Standbeinen.

Danach die Maschine durch die Bohrungen der Lasche mit dem Untergrund verbinden (Verbindungsmaterial z.B. Schrauben/Dübel etc. nicht im Lieferumfang enthalten – das Verbindungsmaterial muss auf den Unter- grund abgestimmt sein und ist im Handel Anl_TE_TS_2231_U_2831_UD_SPK7.indb 16Anl_TE_TS_2231_U_2831_UD_SPK7.indb 16 23.04.14 08:3923.04.14 08:39D

6.6 Halterung für Schiebestock/Schiebeholz

(Abb. 16) Befestigen Sie die Halterung (27) mit zwei Mut- tern (34) und Unterlegscheiben (36) an der Bohrung am rechten vorderen Standbein.

6.7 Transportgriﬀ e (Abb. 17)

Montieren Sie die Transportgriﬀ e (23) mit Schrau- ben (41), Unterlegscheiben (36) und Muttern (33) an den vorderen Standbeinen.

6.8 Montage des Sägeblattschutzes

Stecken Sie den Sägeblattschutz (4) auf das Langloch (y) am Spaltkeil. Befestigen Sie den Sägeblattschutz mit der Schraube (x), ziehen Sie dabei so fest an, dass der Sägeblatt- schutz noch beweglich bleibt.

Warnung! Vor Sägebeginn muss der Sä- geblattschutz auf das Sägegut abgesenkt werden

Zum Anschluss des Saugschlauchs einer Absauganlage mit 100 mm Anschluß kann die Abdeckung (3) am Sägeblattschutz ab- genommen werden (Absauganlage nicht im Lieferumfang enthalten).

Bei Verwendung einer Absauganlage: Ver- binden Sie den Absauganschluss 36mm am Sägeblattschutz mithilfe des Saugschlauchs (38) mit dem Absauganschluss (42). Schlie- ßen Sie die Absauganlage am 100mm des Absauganschlusses (42) an.

Die Maschine darf nicht ohne Sägeblatt- schutz betrieben werden.

6.9 Austauschen der Tischeinlage (Abb. 19)

Für den Austausch bei Beschädigung, beim Sägeblattwechsel und bei der Einstellung des Spaltkeils muss die Tischeinlage geöffnet werden.

Tauschen Sie eine verschleißte oder beschä- digte Tischeinlage aus, um erhöhte Verlet- zungsgefahr zu vermeiden.

Achtung! Netzstecker ziehen

Sägeblattschutz (4) abnehmen

Die Senkkopfschrauben (43) an der Tischein- lage öffnen.

Tischeinlage (15) herausnehmen.

Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.

6.10 Montage und Einstellung des Spaltkeils

Gefahr! Netzstecker ziehen

Tischeinlage herausnehmen (siehe 6.9)

Sägeblatt (5) auf max. Schnitttiefe einstellen, in die 0° Stellung bringen und arretieren.

Spaltkeil (2) nach oben schieben.

Der Abstand zwischen Sägeblatt (5) und Spaltkeil (2) soll 3-5 mm sein.

Die Schraube (z) festziehen und Tischeinlage montieren.

6.11 Montage/Wechsel des Sägeblatt

(Abb. 21) Gefahr! Netzstecker ziehen. Vorsicht! Tragen Sie beim Hantieren mit Sä- geblättern immer Arbeitshandschuhe. Verlet- zungsgefahr!

Die Tischeinlage durch Lösen der Senkkopf- schrauben entfernen (siehe 6.9)

Mutter lösen, indem man den Schlüssel (30) an der Mutter ansetzt und den Maulschlüssel (31) am Flansch, um gegenzuhalten, ansetzt.

Achtung! Mutter in Rotationsrichtung des Sä- geblattes drehen.

Äußeren Flansch abnehmen und altes Säge- blatt schräg nach unten vom inneren Flansch abziehen.

Sägeblattflansche vor der Montage des neu- en Sägeblattes sorgfältig reinigen

Das neue Sägeblatt in umgekehrter Reihen- folge wieder einsetzen und festziehen! Warnung! Laufrichtung beachten, die Schnittschräge der Zähne muß in Lauf- richtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz)

Spaltkeil (2) sowie Sägeblattschutz (4) wieder montieren und einstellen (siehe 6.8.-6.10.)

Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtun- gen zu prüfen.

6.12 Montage des Zubehör-Schiebeschlittens

Der Schiebeschlitten ist als Sonderzube- hör zu dieser Maschine im Handel erhält- lich – nicht im Lieferumfang enthalten.

An der Tischkreissäge: Führungsschiene für Universalanschlag (8) demontieren.

Schiebeschlitten wie in Abb. 27-32 gezeigt montieren. Dabei darauf achten, dass die beiden Distanzscheiben (110) zwischen Profil (115) und Schlittenplatte (100) eingefügt wer- den. Innensechskantschlüssel: nicht im Liefe- rumfang enthalten - im Handel erhältlich Anl_TE_TS_2231_U_2831_UD_SPK7.indb 17Anl_TE_TS_2231_U_2831_UD_SPK7.indb 17 23.04.14 08:3923.04.14 08:39D

Achtung: Die Schraube (108) nicht zu fest an- ziehen. Der Anschlag muss auf der Platte zur Winkelverstellung beweglich bleiben.

Der Klemmhebel (104) muss so montiert werden, dass der Anschlag bei gelöstem Klemmhebel beweglich ist und bei angezoge- nem Klemmhebel arretiert ist. Achten Sie bei der Montage darauf, dass sich zwischen der selbstsichernden Mutter (121) und der Un- terlegscheibe (123) die Federscheibe (114) befinden muss. (Abb. 31)

Die Winkel (103, 105) und Streben (106, 107) mit der Tischkreissäge verschrauben (Abb. 32).

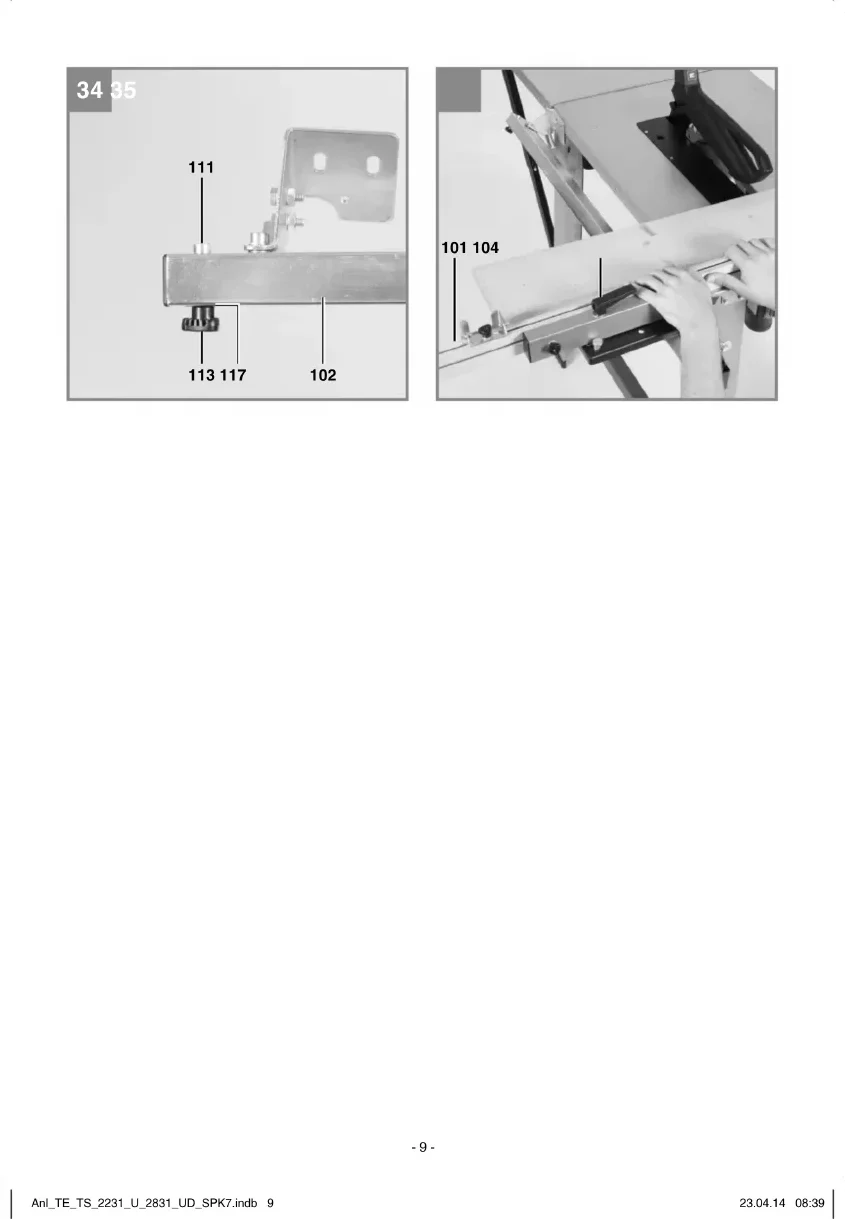

Den Schlitten von vorne auf die Führungs- schiene (102) aufsetzen (Abb. 33)

Ist Spiel zwischen Führungsschiene und Lauflagern der Schlittenplatte vorhanden muss das untere Lager mit Schraube (A) nachjustiert werden, damit der Schlitten spiel- frei gleitet.

Die Innensechskantschrauben (111) mit Knopf (113) und Unterlegscheibe (117) vorne und hinten an der Schiene (102) montieren (Abb. 34), sie dienen als Endanschlag.

Die Anschlagschiene muss sich in ca. 1 mm Abstand parallel zum Sägetisch bewegen. Dazu Schrauben für Winkel (103, 105) und Streben (106, 107) locker schrauben, dann so justieren dass Schiene in jeder Stellung 1mm Abstand zum Sägetisch hat. Halterun- gen wieder festschrauben.

Bitte beachten Sie dass lieferbedingt trotz korrekter Montage des Schiebeschlittens (Sonderzubehör) lose Schrauben/Unterleg- scheiben übrig bleiben können, z.B. weil an der Tischkreissäge selbst diese schon vor- handen sind.

7.1. Ein/Aus-Schalter und Überlastschutz (Abb. 1)

Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.

Um die Säge wieder auszuschalten, muß die rote Taste „0“ gedrückt werden. Überlastschutz Der Motor dieses Gerätes ist mit einem Überlast- schalter im Motor gegen Überhitzung geschützt. Bei Überschreiten der Belastungs- und Temperar- turgrenze schaltet der Überlastschalter das Gerät aus. Drücken Sie die Taste „0“ und lassen Sie das Ge- rät mehrere Minuten abkühlen. Schalten Sie das dann Gerät durch Drücken der grünen Taste „I“ wieder ein. 7.2. Schnittiefe (Abb. 1,22) Durch Drehen der Handkurbel (13), kann das Sägeblatt (5) auf die gewünschte Schnittiefe ein- gestellt werden. Entgegen dem Uhrzeigersinn: kleinere Schnittiefe Im Uhrzeigersinn: größere Schnittiefe 7.3. Parallelanschlag

7.3.1. Anschlaghöhe (Abb. 3a, 23)

Der mitgelieferte Universalanschlag (7) be- sitzt zwei verschieden hohe Führungsflächen.

Zum Umstellen der Anschlagschiene (6), müssen die beiden Rändelschrauben (w) ge- lockert werden, um die Anschlagschiene (6) vom Universalanschlag (7) zu lösen.

Abhängig von der gewünschten Schnitthöhe kann die Anschlagschiene in zwei verschie- denen Nuten auf den Universalanschlag ge- schoben werden und mit den Rändelschrau- ben fixiert werden.

Je nach Dicke der zu schneidenden Materia- lien kann die L-förmige Anschlagschiene (6) dann flach liegend oder hochkant stehend am Universalanschlag (7) befestigt werden.

7.3.2 Schnittbreite (Abb. 1, 23)

Beim Längsschneiden von Holzteilen muss der Universalanschlag (7) mit Anschlagschie- ne (6) verwendet werden.

Der Universalanschlag muss in die Führungs- schiene (8) am Sägetisch eingesetzt werden.

Stellen Sie den Winkel des Universalan- schlags (7) auf 0° Position und ziehen sie den Feststellgriff (10) an.

Schieben sie den Universalanschlag auf die gewünschte Schnittbreite und ziehen Sie den Feststellgriff (11) an.

Überprüfen Sie die Schnittbreite mit einem Probeschnitt (s. 8. Betrieb). Anl_TE_TS_2231_U_2831_UD_SPK7.indb 18Anl_TE_TS_2231_U_2831_UD_SPK7.indb 18 23.04.14 08:3923.04.14 08:39D

7.3.3. Anschlaglänge einstellen (Abb. 23)

Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene (6) in Längsrichtung verschiebbar.

Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnt und unter 45° nach hinten verläuft.

Benötigte Schnittbreite einstellen - Rändelschrauben (w) lockern und An- schlagschiene (6) so weit vorschieben, bis die gedachte 45° Linie berührt wird. - Rändelschrauben (w) wieder festziehen.

7.4 Universal-Anschlag als Winkelanschlag/

Universalanschlag (7) in die Führungsschie- ne (9) schieben.

Anschlagschiene (6) drehen, bis der Pfeil auf das gewünschte Winkelmaß zeigt. 0° für Verwendung als Queranschlag (90° Schnitte) – andere Winkel für Winkelschnitte.

Feststellgriff (10) wieder festziehen, der Fest- stellgriff 11 bleibt locker.

Achtung! Anschlagschiene nicht zu weit nach rechts in Richtung Sägeblatt (4) schieben. Der Abstand zwischen Anschlagschiene und Sägeblatt sollte ca. 2 cm betragen.

Lösen Sie die Feststellgriffe (14) vorne und hinten am Gerät.

Stellen Sie den gewünschten Winkel an der Winkelskala (12) ein

Ziehen Sie die Feststellgriffe (14) vorne und hinten am Gerät wieder an.

7.6 Zubehör-Schiebeschlitten als Winkelan-

schlag/Queranschlag (Abb. 36)

Analog zum Universalanschlag kann der Schiebeschlitten als Winkelanschlag/Queran- schlag verwendet werden (siehe 6.12).

Anschlagschiene (101) drehen, bis der Pfeil auf das gewünschte Winkelmaß zeigt. 0° für Verwendung als Queranschlag (90° Schnitte) – andere Winkel für Winkelschnitte.

Feststellgriff (104) wieder festziehen.

Hinweis! Anschlagschiene nicht zu weit in Richtung Sägeblatt (4) schieben. Der Ab- stand zwischen Anschlagschiene und Säge- blatt sollte ca. 2 cm betragen.

Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.

Nach den Einschalten der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl er- reicht hat, bevor Sie den Schnitt durchführen.

Achtung beim Einschneiden!

Betreiben Sie das Gerät nur mit Absaugung.

Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

Prüfen sie vor jeder Benutzung dass der Sägeblattschutz auf das Werkstück abge- senkt werden kann und dass die Bremszeit des Sägeblattes geringer als 10 Sekunden ist. Betreiben sie das Gerät nicht, wenn die Bremszeit höher ist und wenden Sie sich an den Kundendienst. 8.1. Ausführen von Längsschnitten (Abb. 24a) Hierbei wird ein Werkstück in seiner Längsrich- tung durchschnitten. Eine Kante des Werkstücks wird gegen den Universalanschlag (7) gedrückt, während die ﬂ ache Seite auf dem Sägetisch (1) auﬂ iegt. Der Sägeblattschutz (4) muß immer auf das Werkstück abgesenkt werden. Die Arbeits- stellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

Universalanschlag (7) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3.)

Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Uni- versalanschlag (7) entlang in das Sägeblatt (5) schieben.

Seitliche Führung mit der linken oder rechten Hand (je nach Position des Universalanschla- ges) nur bis zu Schutzhaubenvorderkante.

Werkstück immer bis zum Ende des Spalt- keils (2) durchschieben.

Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (5) wieder in Ruhestellung befindet.

Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abroll- ständer etc.) Anl_TE_TS_2231_U_2831_UD_SPK7.indb 19Anl_TE_TS_2231_U_2831_UD_SPK7.indb 19 23.04.14 08:3923.04.14 08:39D

8.1.2. Schneiden schmaler Werkstücke

(Abb. 25) Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (29) durch- geführt werden. Schiebestock ist im Lieferumfang enthalten. Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

8.1.3. Schneiden sehr schmaler Werkstücke

Für Längsschnitte von sehr schmalen Werk- stücken mit einer Breite von 30 mm und weni- ger ist unbedingt ein Schiebeholz zu ver- wenden.

Dabei ist die niedrige Führungsfläche des Parallelanschlages zu bevorzugen.

Eine passende Schiebeholz-Vorrichtung (28) ist im Lieferumfang enthalten. Ver- schlissenes Schiebeholz rechtzeitig er- setzen.

8.1.4. Ausführen von Schrägschnitten

(Abb. 22) Schrägschnitte werden grundsätzlich unter der Verwendung des Universalanschlages als Paral- lelanschlag (7) durchgeführt.

Sägeblatt (5) auf das gewünschte Winkelmaß einstellen. (siehe 7.5.)

Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3.1)

Schnitt entsprechend der Werkstückbreite durchführen (siehe 8.1.1. und 8.1.2 und

8.1.5. Ausführung von Querschnitten

Universalanschlag (7) bzw. Zubehör-Schie- beschlitten auf das gewünschte Winkelmaß einstellen (siehe 7.4 bzw. 7.6).

Passen Sie gegebenenfalls die Position der Anschlagschiene (6/101) an, so dass sie beim Schnitt nicht mit dem Sägeblatt kolli- diert.

Werkstück fest gegen die Anschlagschiene (6 bzw. 101) drücken.

Universalanschlag bzw. Zubehör-Schiebe- schlitten und Werkstück in Richtung des Sägeblattes schieben, um den Schnitt aus- zuführen.

Warnung! Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.

Universalanschlag bzw. Zubehör-Schiebe- schlitten immer so weit vorschieben, bis das Werkstück vollständig durchgeschnitten ist.

Säge wieder ausschalten. Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- liﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

10. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Im Geräteinneren beﬁ nden sich keine weiteren zu wartenden Teile. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 20Anl_TE_TS_2231_U_2831_UD_SPK7.indb 20 23.04.14 08:3923.04.14 08:39D

Zum Transportieren heben Sie das Gerät an den Transportgriffen an um es auf den Rollen zu fahren.

Transportieren Sie das Gerät nur mit ange- brachten Schutzvorrichtungen wie dem Sä- geblattschutz.

Bei Transport mit Fahrzeugen: Sichern Sie das Gerät gegen Verrutschen, verzurren Sie es sicher.

Beachten Sie beim Transport des Gerätes das Maschinengewicht (s. technische Daten).

10.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 21Anl_TE_TS_2231_U_2831_UD_SPK7.indb 21 23.04.14 08:3923.04.14 08:39D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten TE-TS 2231 U:

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedin- gungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.

Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz Z sys = 0,398 Ω nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs- unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 22Anl_TE_TS_2231_U_2831_UD_SPK7.indb 22 23.04.14 08:3923.04.14 08:39D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kohlebürsten, Keilriemen, Tischeinlage, Schiebestock Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt Fehlteile

nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 23Anl_TE_TS_2231_U_2831_UD_SPK7.indb 23 23.04.14 08:3923.04.14 08:39D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos- tenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem

Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk- lichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan- de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TE_TS_2231_U_2831_UD_SPK7.indb 24Anl_TE_TS_2231_U_2831_UD_SPK7.indb 24 23.04.14 08:3923.04.14 08:39D

09951 / 95 920 + Durchwahl: Allgemeine Fragen -00 Klima / Heizen / Entfeuchten -30 Stromerzeuger -05 Werkzeugtechnik - Handgeführt -35 Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär -40 Gartentechnik - Elektro -15 Fragen zur Rechnung -50 Gartentechnik - Akku -20 Reparaturanfragen -60 Gewächshaus / Metallgerätehaus -25 Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min) E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TE_TS_2231_U_2831_UD_SPK7.indb 25Anl_TE_TS_2231_U_2831_UD_SPK7.indb 25 23.04.14 08:3923.04.14 08:39GB

9. Byta ut nätkabeln

11. Spärrhandtag - position

23. Transporthandtag

28. Skjutplatta - handtag

9. Byta ut nätkabeln

4. Technische gegevens

Handbuch-Assistent

Unterstützt von ChatGPT

Warten auf Ihre Nachricht

Produktinformationen

Marke : EINHELL

Modell : TE-TS 2231 U

Kategorie : Elektrosäge
