N-KGS 250 UG - Elektrosäge EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Kapp- und Gehrungssäge (Zugsäge)
Marke	Einhell
Modell	N-KGS 250 UG
Stromversorgung	230 V ~ 50 Hz
Leistung	1900 W (S1)
Leerlaufdrehzahl	4800 U/min
Sägeblatt	Ø 254 x Ø 30 x 3,0 mm, 60 Hartmetallzähne
Schnittkapazitäten	Bei 90°: 310 x 70 mm; bei 45°: 210 x 70 mm; Doppelgehrungsschnitt: 210 x 40 mm
Gehrungsbereich	-45° / 0° / +45° (Drehtisch); Kopfneigung: 0° bis 45° links
Gewicht	Ca. 17,6 kg
Schutzklasse	II (Doppelisolierung)
Laser	Klasse 2, 650 nm, ≤ 1 mW
Geräuschpegel	Schalldruck: 97 dB(A); Schallleistung: 110 dB(A)
Gestellmaße	Gestell mit Gummifüßen (Montage erforderlich)
Sägemehlsack	Ja, mit Reißverschluss
Sicherheit	Abnehmbarer Sägeblattschutz, Spindelarretierung, Transportschraube, Kopfverriegelung
Wartung	Regelmäßige Reinigung, Prüfung der Kohlebürsten, Sägeblattwechsel
Garantie	24 Monate (Bedingungen siehe Anleitung)
Verwendung	Heimwerken, nicht professionell

Häufig gestellte Fragen - N-KGS 250 UG EINHELL

Wie hoch ist die Leistung der Einhell N-KGS 250 UG Säge?

Die Nennleistung beträgt 1900 W im Dauerbetrieb (S1).

Welcher Sägeblatttyp wird für dieses Modell verwendet?

Verwenden Sie ein Hartmetall-Sägeblatt mit 254 mm Durchmesser, Bohrung 30 mm, Stärke 3,0 mm, mit 60 Zähnen. Nur für das Modell geeignete Blätter sind zulässig.

Wie stelle ich den Gehrungswinkel am Drehtisch ein?

Lösen Sie die Fixierschraube (14), drücken Sie den Knopf (33) zum Entriegeln, drehen Sie den Tisch auf den gewünschten Winkel (Skala von -45° bis +45° in 15°-Schritten mit Raststellungen), dann ziehen Sie die Schraube wieder fest.

Kann ich die Säge zum Schneiden von Metall verwenden?

Nein, die Säge ist ausschließlich für Holz und ähnliche Materialien ausgelegt. Die Verwendung von Trennschleifscheiben ist verboten.

Wie wechsle ich das Sägeblatt?

Trennen Sie die Maschine vom Netz, heben Sie den Kopf an und arretieren Sie ihn. Verwenden Sie den Innensechskantschlüssel, um die Flanschschraube (31) nach dem Blockieren der Spindel im Uhrzeigersinn zu lösen. Entfernen Sie den äußeren Flansch und das Sägeblatt. Montieren Sie das neue Blatt unter Beachtung der Drehrichtung.

Was tun, wenn der Laser nicht funktioniert?

Überprüfen Sie den Laserschalter (35) auf Position EIN. Wenn immer noch aus, ersetzen Sie die Batterien (2 x 1,5 V Typ AAA) im Fach (38) unter Beachtung der Polarität.

Wie reinige und warte ich die Säge?

Vor der Reinigung immer vom Netz trennen. Verwenden Sie ein feuchtes Tuch mit etwas Seife, vermeiden Sie Lösungsmittel. Reinigen Sie die Lüftungsschlitze und das Gehäuse. Die Kohlebürsten sollten von einem Fachmann überprüft werden.

Was ist die maximale Schnitttiefe?

Bei 90°: 310 x 70 mm (Breite x Höhe). Bei 45°: 210 x 70 mm. Für einen Doppelgehrungsschnitt: 210 x 40 mm.

Ist die Säge für den professionellen Einsatz geeignet?

Nein, sie ist für das Heimwerken vorgesehen. Professionelle, handwerkliche oder industrielle Nutzung führt zum Garantieverlust.

Wie transportiere ich die Säge sicher?

Arretieren Sie den Drehtisch auf 0°, senken Sie den Kopf ab und fixieren Sie ihn mit dem Sicherheitsbolzen (25), dann ziehen Sie die Zugführungs-Schraube (24) in der hinteren Position fest. Transportieren Sie die Säge am festen Tisch.

BEDIENUNGSANLEITUNG N-KGS 250 UG EINHELL

Art.-Nr.: 43.008.45 I.-Nr.: 11017

1 2 3 4 6 7 22 18 17 16 11 12 14 15

1b 8 10 22 13 106 9

1c a b c d e f g h

1d 101 103102 104

105

2 5 22 23 25 20 19 14 26

3 24 34 21 38 36 4 33

4a 105 101 102

105 105 103 104 101 102

4c 104 103 105

106

5 22 27 28

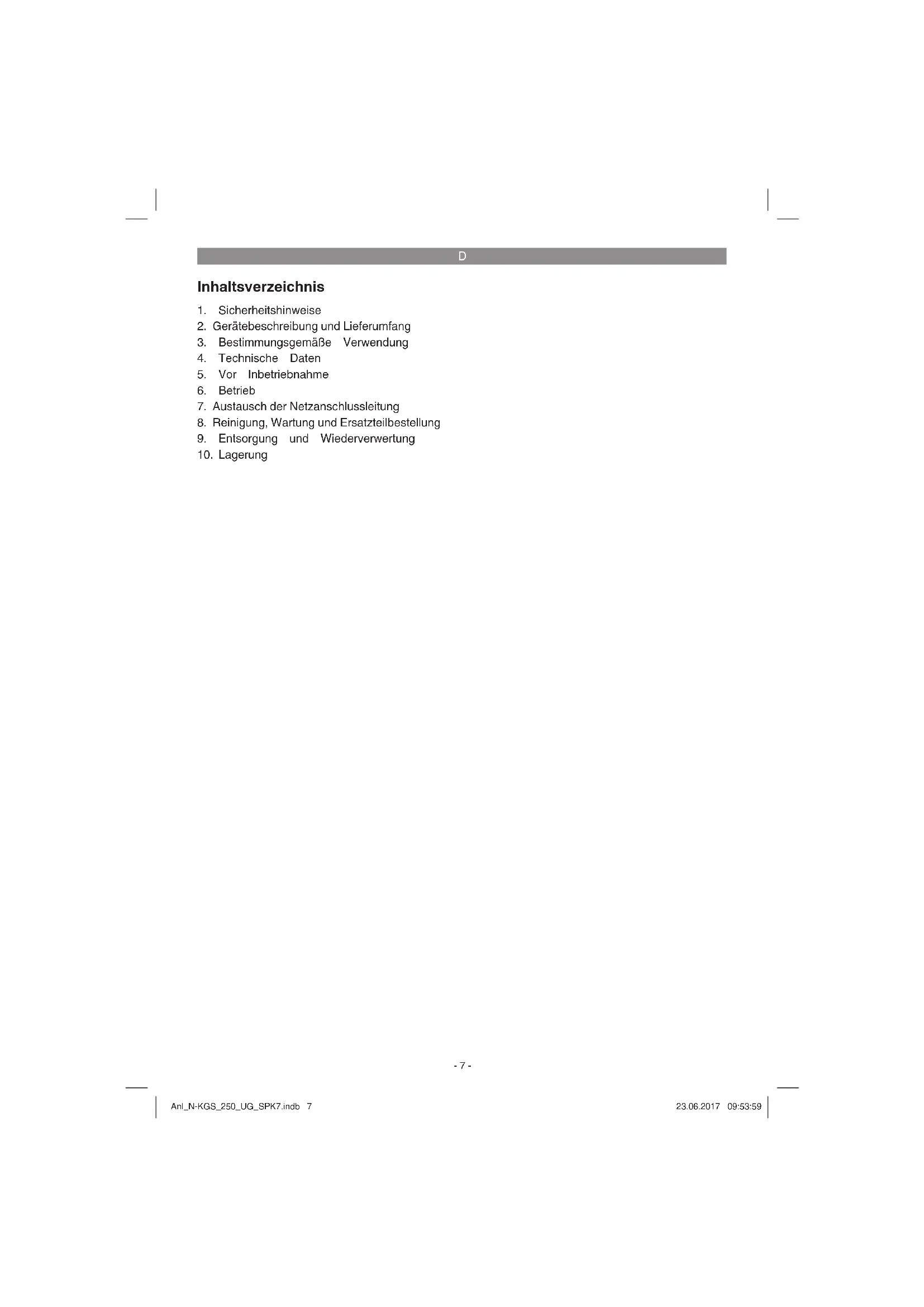

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Betrieb
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung

-7-

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

-8-

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Spezielle Hinweise zum Laser

⚠ Vorsicht! Laserstrahlung Nicht in den Strahl blicken Laserklasse 2

VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 λ: 650 nm; P₀: ≤ 1 mW nach EN 60825-1 : 2014

• Niemals direkt in den Strahlengang blicken.
- Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
- Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.
• Lasermodul niemals öffnen.
- Wenn die Kappsäge längere Zeit nicht

benutzt wird, sollten die Batterien entfernt werden.

• Es ist nicht erlaubt Veränderungen am Laser vorzunehmen um die Leistung des Lasers zu erhöhen.
• Der Hersteller übernimmt keine Haftung für Schäden die durch Nichtbeachtung der Sicherheitshinweise entstehen.

2. Gerätebeschreibung und Lieferumfang

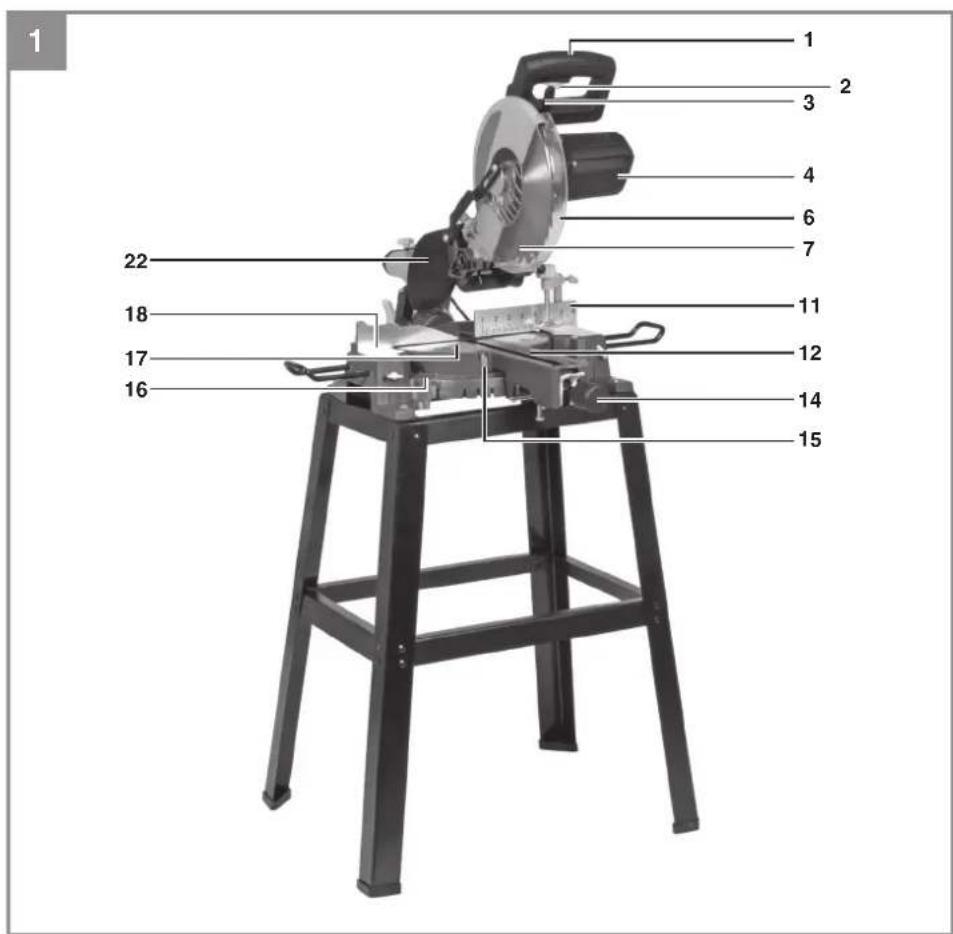

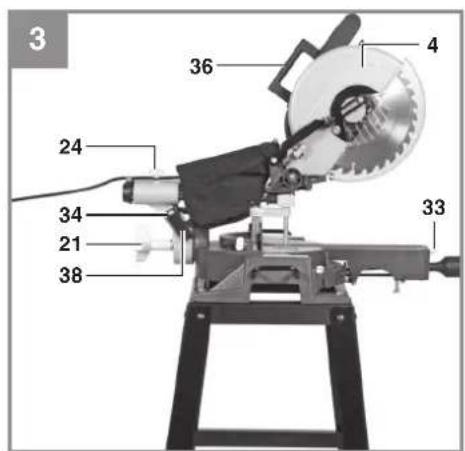

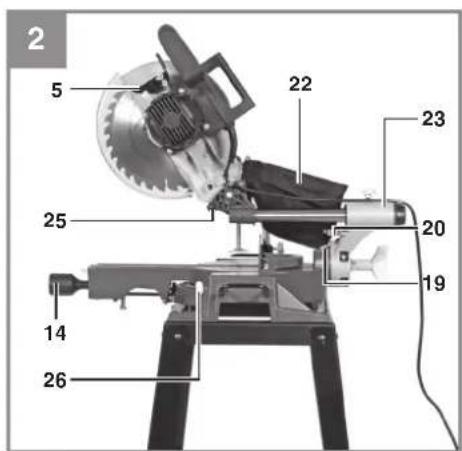

2.1 Gerätebeschreibung (Bild 1-19)

1. Handgriff

2. Ein-/Ausschalter

3. Entriegelungshebel

4. Maschinenkopf

5. Sägewellensperre

6. Sägeblattschutz beweglich

7. Sägeblatt

8. Spannvorrichtung

9. Batterie

10. Werkstückaufl age

11. Feststehende Anschlagschiene

12. Tischeinlage

13. Innensechskantschlüssel

14. Feststellschraube

15. Zeiger

16. Skala

17. Drehtisch

18. Feststehender Sägetisch

19. Skala

20. Zeiger

21. Feststellschraube

22. Spänefangsack

23. Zugführung

24. Feststellschraube für Zugführung

25. Sicherungsbolzen

26. Feststellschraube für Werkstückaufl age

27. Rändelschraube für Schnitttiefenbegrenzung

28. Anschlag für Schnitttiefenbegrenzung

29. Justierschraube

30. Justierschraube

31. Flanschschraube
32. Außenfl ansch
33. Knopf
34. Laser
35. Ein-/Ausschalter Laser
36. Transportgriff
37. Batteriefach Laser
38. Batteriefachdeckel
39. bewegliche Anschlagschiene

D

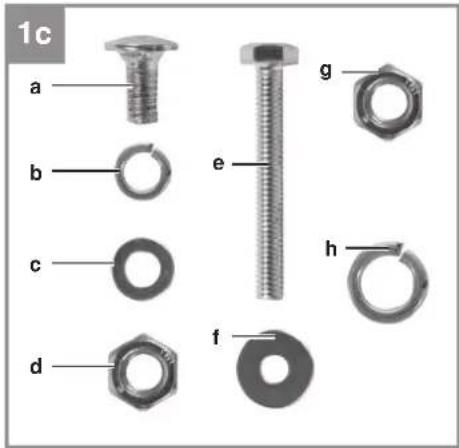

a Rundkopfschraube
b Federring
c Unterlegscheibe, klein
d Mutter
e Sechskantschraube
f Unterlegscheibe, groß
g Mutter, groß
h Federring, groß

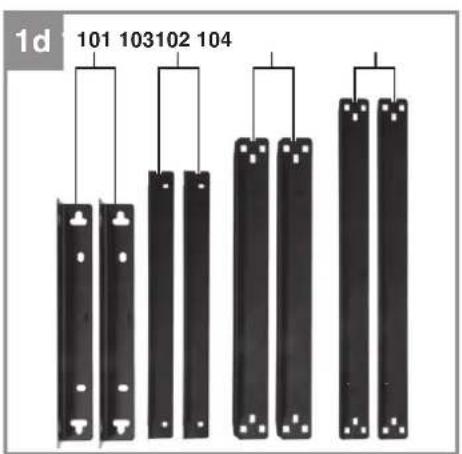

100 Untergestell komplett

101 Obere Querstrebe

102 Obere Längsstrebe

103 Untere Querstrebe

104 Untere Längsstrebe

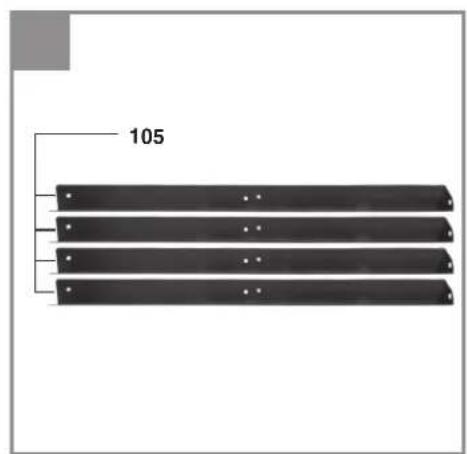

105 Standbein

106 Gummifuß

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

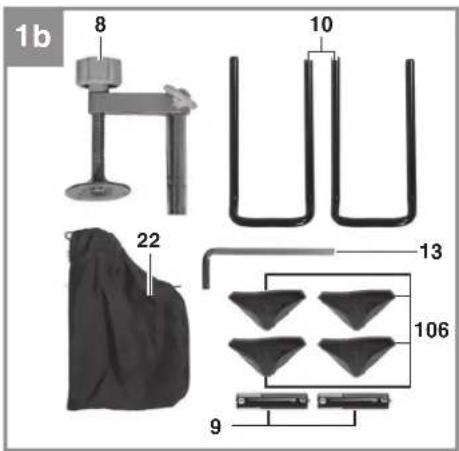

• Zug-, Kapp und Gehrungssäge
- Spannvorrichtung
• 2xWerkstückauflage
- Spänefangsack
• Innensechskantschlüssel
• Rundkopfschraube (24x)
• Federring (24x)
• Unterlegscheibe, klein (24x)

• Mutter (24x)
  • Sechskantschraube (4x)
  • Unterlegscheibe, groß (4x)
• Mutter, groß (4x)
  • Federring, groß (4x)
  • Originalbetriebsanleitung
  • Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Die Zug-, Kapp- und Gehrungssäge dient zum Kappen von Holz und holzähnlichen Werkstoff en, entsprechend der Maschinengröße. Die Säge ist nicht zum Schneiden von Brennholz geeignet.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Norm 61000-3-11, d. h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öff entliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen).

In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers, diese mit den oben unter dem Punkt "Wichtiger Hinweis zum Stromanschluss" genannten technischen Hilfsmitteln zu beseitigen.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

D

Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebs-hinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
• Eingreifen in das laufende Sägeblatt (Schnittverletzung)
• Rückschlag von Werkstücken und Werkstückteilen.
• Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Technische Daten

Wechselstrommotor: 230 V \~ 50Hz

Leistung: 1900 W S1

Leerlaufdrehzahl n _0 : 4800 min ^-1

Hartmetallsägeblatt: ......ø 254 x ø 30 x 3,0 mm

Anzahl der Zähne: 60

Schwenkbereich: -45° / 0°/ +45°

Gehrungsschnitt nach links: 0° bis 45°

Sägebreite bei 90°: 310 x 70 mm

Sägebreite bei 45°: 210 x 70 mm

Sägebreite bei 2 x 45°

(Doppelgehrungsschnitt links):......210 x 40 mm

min. Werkstückgröße: 150 x 30 x 5 mm

Schutzklasse:

Gewicht: ca. 17,6 kg

Laserklasse: 2

Wellenlänge Laser: 650 nm

Leistung Laser: ....≤ 1 mW

Gefahr!

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel L _DA ......97dB(A)

Unsicherheit K_nA 3dB

Schallleistungspegel L_WA ..... 110 dB(A)

Unsicherheit K_WA 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Vorsicht!

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

D

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Allgemein

Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, einem Universaluntergestell o. ä. festschrauben.
- Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Das Sägeblatt muss frei laufen können.
- Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
- Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

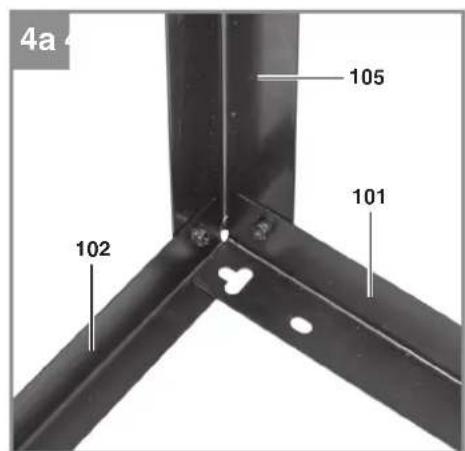

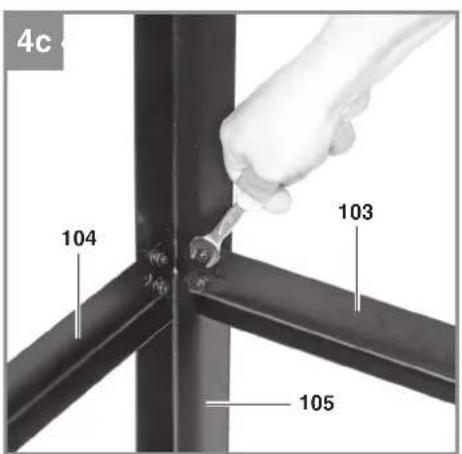

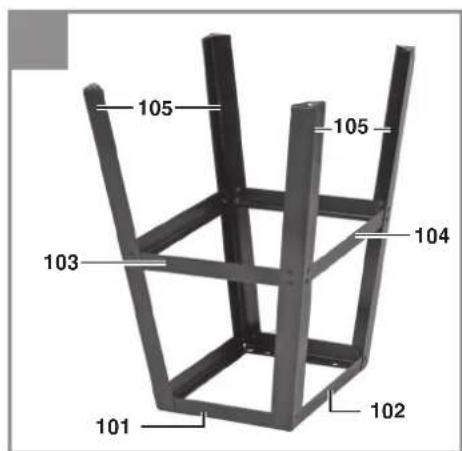

5.2 Montage des Untergestells (Bild 1, 4a-4d, 5)

• Montieren Sie das Untergestell wie in Bild 4a-4e gezeigt. Verschrauben Sie die einzelnen Bauteile locker mit den Schrauben (a), Federringen (b), Unterlegscheiben (c) und Muttern (d).
• Beginnen Sie mit den oberen Querstreben (101) und oberen Längsstreben (102), danach folgend mit den Standbeinen (105).
• Montieren Sie als nächstes die unteren Querstreben (103) und unteren Längsstreben (104) mit den Standbeinen. Ziehen Sie danach die Gummifüße (106) auf die Standbeine.
  • Drehen Sie das komplette Untergestell um und ziehen Sie alle Verschraubungen nach.

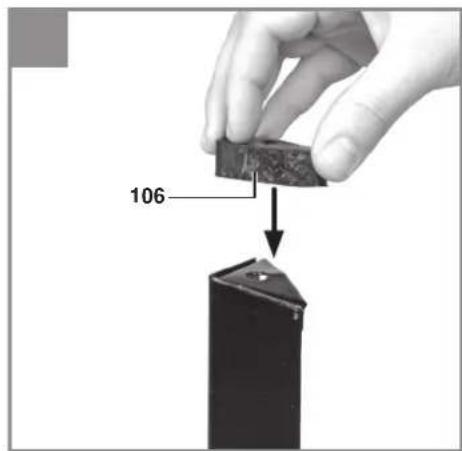

• Entfernen Sie die Gummifüße der Säge, z.B. mit Hilfe eines Schraubenziehers. Stellen Sie die Säge auf das Untergestell und verschrauben Sie die Säge mit den Schrauben (e), Unterlegscheiben (f), Federringen (h) und Muttern (g) am Untergestell.

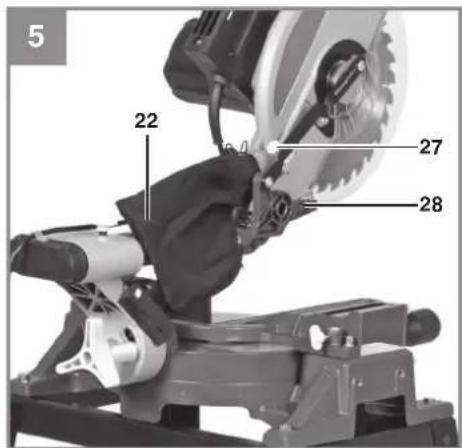

5.3 Säge montieren (Bild 1-5)

- Zum Verstellen des Drehtisches (17) die Feststellschraube (14) ca. 2 Umdrehungen lockern und den Knopf (33) drücken, um den Drehtisch (17) zu entriegeln.

• Drehtisch (17) und Zeiger (15) auf das gewünschte Winkelmaß der Skala (16) drehen und mit der Feststellschraube (14) fixieren. Die Säge besitzt Raststellungen bei den Positionen -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° und 45°, an denen der Drehtisch (17) hörbar einrastet.
• Durch leichtes Drücken des Maschinenkopfes (4) nach unten und gleichzeitiges Herausziehen des Sicherungsbolzens (25) aus der Motorhalterung, wird die Säge aus der unteren Stellung entriegelt. Drehen Sie den Sicherungsbolzen (25) um 90° bevor Sie ihn loslassen, damit die Säge entriegelt bleibt.
  • Maschinenkopf (4) nach oben schwenken, bis der Entriegelungshebel (3) einrastet.
• Die Spannvorrichtung (8) kann sowohl links als auch rechts am feststehenden Sägetisch (18) montiert werden.
• Feststellschrauben für Werkstückauflage (26) lösen.
• Werkstückauflage (10) am feststehenden Sägetisch (18) montieren, entsprechende Feststellschraube (26) anziehen.
  Die zweite Werkstückauflage (10) auf der gegenüberliegenden Seite der Säge montieren und mit der entsprechenden Feststellschraube (26) sichern.
• Der Maschinenkopf (4) kann durch lösen der Feststellschraube (21), nach links auf max. 45° geneigt werden.

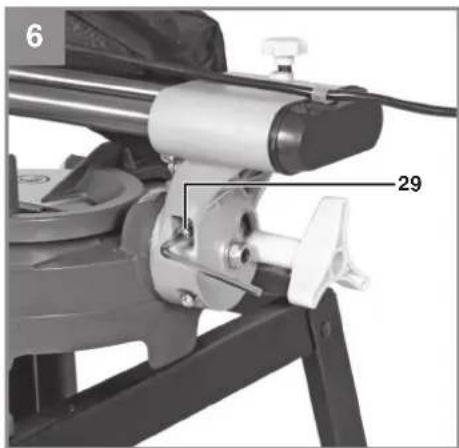

5.4 Feinjustierung des Anschlags für Kapp- schnitt 90° (Bild 1, 6-9)

• Den Drehtisch (17) auf 0° Stellung fixieren.
- Feststellschraube (21) lockern und mit dem Handgriff (1) den Maschinenkopf (4) ganz nach rechts neigen.
- 90° Anschlagwinkel (y) zwischen Sägeblatt (7) und Drehtisch (17) anlegen.
- Justierschraube (29) soweit verstellen, bis der Winkel zwischen Sägeblatt (7) und Dreh-tisch (17) 90° beträgt.
- Überprüfen Sie abschließend die Position des Zeigers (20) an der Skala (19) Falls erforderlich, Zeiger (20) mit Kreuzschlitzschraubendreher lösen, auf 0°-Position der Skala (19) setzen und Halteschraube wieder festziehen.
- Anschlagwinkel nicht im Lieferumfang enthalten.

5.5 Feinjustierung des Anschlags für Geh-rungsschnitt 45° (Bild 1, 6-9)

• Den Drehtisch (17) auf 0° Stellung fixieren.
• Feststellschraube (21) lösen und mit dem

D

Handgriff (1) den Maschinenkopf (4) ganz nach links, auf 45° neigen.

• 45°-Anschlagwinkel (z) zwischen Sägeblatt (7) und Drehtisch (17) anlegen.
• Justierschraube (30) soweit verstellen, dass der Winkel zwischen Sägeblatt (7) und Drehtisch (17) genau 45° beträgt.
• Anschlagwinkel nicht im Lieferumfang enthalten.

5.6 Einstellung des Gehrungswinkels am Maschinenkopf (Bild 3, 14)

• Lösen die Feststellschraube (21).
  • Fassen Sie den Maschinenkopf (4) am Griff (1)
• Jetzt kann der Maschinenkopf stufenlos nach links geneigt werden.
  • Winkel nach links: 0-45°
  • Feststellschraube (21) wieder festziehen

5.7 Ablesen der Skala ACHTUNG!

Die Maschine ist mit einer Skala ausgestattet, welche in Inch ist. In der nachfolgenden Tabelle fi nden Sie die Umrechnung zwischen Inch und cm.

5.8 Einstellung der beweglichen Anschlagschienen (Bild 19)

• Vorsicht! Diese Säge ist mit beweglichen Anschlagschienen (39) ausgestattet, die an der feststehenden Anschlagschiene (11) verschraubt sind.

• Für Winkel- bzw. Gehrungsschnitte muss die bewegliche Anschlagschiene eingestellt werden, um eine Kollision mit dem Sägeblatt zu vermeiden.

• Bei Gehrungs- bzw. Winkelschnitten nach links muss die linke Anschlagschiene nach außen verschoben werden. Öffnen Sie die Feststellschrauben der beweglichen Anschlagschienen und ziehen Sie die Schiene soweit zurück, dass eine Kollision mit dem Sägeblatt ausgeschlossen ist. Ziehen Sie vor jedem Schnitt die Feststellschrauben der Anschlagschiene wieder an.

6. Betrieb

6.1 Kappschnitt 90° und Drehtisch 0° (Bild 1-3, 10, 11)

Bei Schnittbreiten bis ca. 100 mm kann die Zugfunktion der Säge mit der Feststellschraube für Zugführung (24) in der hinteren Position fi xiert werden. Sollte die Schnittbreite über 100 mm liegen, muss darauf geachtet werden, dass die Feststellschraube für Zugführung (24) locker und der Maschinenkopf (4) beweglich ist.

• Maschinenkopf (4) in die obere Position bringen.
• Maschinenkopf (4) am Handgriff (1) nach hinten schieben und gegebenenfalls in dieser Position fixieren. (je nach Schnittbreite)
• Legen Sie das zu schneidende Holz an die Anschlagschiene (11) und auf den Drehtisch (17).
• Das Material mit der Spannvorrichtung (8) auf dem feststehenden Sägetisch (18) feststellen, um ein Verschieben während des Schneidvorgangs zu verhindern.
• Entriegelungshebel (3) drücken um den Maschinenkopf (4) freizugeben.
• Ein-/ Ausschalter (2) drücken, um den Motor einzuschalten.
• Bei fixierter Zugführung (23): Maschinenkopf (4) mit dem Handgriff (1) gleichmäßig und mit leichtem Druck nach unten bewegen, bis das Sägeblatt (7) das Werkstück durchschnitten hat.
• Bei nicht fixierter Zugführung (23): Maschinenkopf (4) nach ganz vorne ziehen und dann mit dem Handgriff (1) gleichmäßig und mit leichtem Druck ganz nach unten absenken. Nun Maschinenkopf (4) langsam und gleichmäßig ganz nach hinten schieben, bis das Sägeblatt (7) das Werkstück vollständig durchschnitten hat.
• Nach Beendigung des Sägevorgangs Maschinenkopf (4) wieder in die obere Ruhestellung bringen und Ein-/ Ausschalter (2)

D

loslassen.

Achtung! Durch die Rückholfeder schlägt die Maschine automatisch nach oben, d.h. Handgriff (1) nach Schnittende nicht loslassen, sondern Maschinenkopf (4) langsam und unter leichtem Gegendruck nach oben bewegen.

6.2 Kappschnitt 90° und Drehtisch 0° - 45° (Bild 1-3, 12)

Mit der Kappsäge können Kappschnitte von 0° - 45° nach links und 0° - 45° nach rechts zur Anschlagschiene ausgeführt werden.

• Zum Verstellen des Drehtisches (17), die Feststellschraube (14) ca. zwei Umdrehungen lockern und den Knopf (33) drücken, um den Drehtisch zu entriegeln.
• Drehtisch (17) und Zeiger (15) auf das gewünschte Winkelmaß der Skala (16) drehen und mit der Feststellschraube (14) fixieren. Die Säge besitzt Raststellungen bei den Positionen -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° und 45°, an denen der Drehtisch (17) hörbar einrastet.
  • Die Feststellschraube (14) wieder festziehen, um den Drehtisch (17) zu fixieren.
• Schnitt wie unter Punkt 6.1 beschrieben ausführen.

6.3 Gehrungsschnitt 0° - 45° und Drehtisch 0° (Bild 1-3, 13)

Mit der Kappsäge können Gehrungsschnitte nach links von 0-45° zur Arbeitsfl äche ausgeführt werden.

• Spannvorrichtung (8) gegebenenfalls demon- tieren oder auf der gegenüberliegenden Seite des feststehenden Sägetisches (18) montie- ren.
  • Maschinenkopf (4) in die obere Stellung bringen.
  • Den Drehtisch (17) auf 0° Stellung fixieren.
  Die Einstellung des Gehrungswinkels am Maschinenkopf und der Anschlagschiene erfolgt, wie unter Punkt 5.6, 5.8 beschrieben.
• Schnitt wie unter Punkt 6.1 beschrieben ausführen.

6.4 Gehrungsschnitt 0° - 45° und Drehtisch 0° - 45° (Bild 1-3, 14)

Mit der Kappsäge können Gehrungsschnitte nach links von 0 - 45° zur Arbeitsfläche ausgeführt werden, mit gleichzeitiger Einstellung des Drehtisches zur Anschlagschiene von 0°- 45° nach links bzw. 0 - 45° nach rechts (Doppelgehrungsschnitt). Spannvorrichtung (8) gegebenenfalls de-

montieren oder auf der gegenüberliegenden Seite des feststehenden Sägetisches (18) montieren.

• Maschinenkopf (4) in die obere Stellung bringen.
- Den Drehtisch (17) durch Lockern der Feststellschraube (14) lösen.
- Mit dem Handgriff (1) den Drehtisch (17) auf den gewünschten Winkel einstellen (siehe hierzu auch Punkt 6.2).
• Die Feststellschraube (14) wieder festziehen, um den Drehtisch zu fixieren.
Die Einstellung des Gehrungswinkels am Maschinenkopf und der Anschlagschiene erfolgt, wie unter Punkt 5.6, 5.8 beschrieben
- Schnitt wie unter Punkt 6.1 beschrieben ausführen.

6.5 Schnitttiefenbegrenzung (Bild 5)

• Mittels der Schraube (27) kann die Schnittiefe stufenlos eingestellt werden. Stellen Sie die gewünschte Schnittiefe durch Eindrehen oder Herausdrehen der Schraube (27) ein und ziehen Sie die Rändelmutter an der Schraube (27) anschließend wieder fest.
• Überprüfen Sie die Einstellung anhand eines Probeschnittes.

6.6 Spänefangsack (Bild 2, 5)

Die Säge ist mit einem Fangsack (22) für Späne ausgestattet.

Den Spänesack wie in Bild 5 gezeigt montieren. Zum Entleeren den Spänefangsack abziehen und über den Reißverschluss auf der Unterseite entleeren. Anschließend den Reißverschluss schließen und den Fangsack am Gerät motieren.

6.7 Austausch des Sägeblatts (Bild 1, 15/16/17)

Netzstecker ziehen!

• Den Maschinenkopf (4) nach oben schwenken und durch den Sicherungsbolzen (25) in dieser Position arretieren.
• Die Schraube X (Bild 15) lösen und den Schutz nach oben schieben, bis der Außenflansch (32) und die Flanschschraube (31) gut zugänglich sind. (Bild 17)
• Entriegelungshebel (3) drücken und Sägeblattschutz (6) so weit nach oben klappen, dass die Aussparung im Sägeblattschutz (6) über der Flanschschraube (31) ist.
• Mit einer Hand drücken Sie die Sägewellensperre (5) mit der anderen Hand setzen Sie den Innensechskantschlüssel (13) auf die Flanschschraube (31).

D

• Drücken Sie fest auf die Sägewellensperre (5) und drehen Sie die Flanschschraube (31) langsam im Uhrzeigersinn. Nach max. einer Umdrehung rastet die Sägewellensperre (5) ein.
• Jetzt mit etwas mehr Kraftaufwand Flanschschraube (31) im Uhrzeigersinn lösen.
• Drehen Sie die Flanschschraube (31) ganz heraus und nehmen Sie den Außenflansch (32) ab.
  Das Sägeblatt (7) vom Innenflansch abnehmen und nach unten herausziehen.
• Flanschschraube (31), Außenflansch (32) und Innenflansch sorgfältig reinigen.
  Das neue Sägeblatt (7) in umgekehrter Reihenfolge wieder einsetzen und festziehen.
• Achtung! Die Schnittschräge der Zähne d.h. die Drehrichtung des Sägeblattes (7), muss mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen.
• Bevor Sie mit der Säge weiter arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
• Achtung! Nach jedem Sägeblattwechsel prüfen, ob das Sägeblatt in senkrechter Stellung sowie auf 45° gekippt, frei in der Tischeinlage (12) läuft.
• Achtung! Das Wechseln und Ausrichten des Sägeblattes (7) muss ordnungsgemäß ausgeführt werden.

• Feststellschraube (14) festziehen, um den Drehtisch (17) zu verriegeln
• Entriegelungshebel (3) betätigen, Maschinenkopf (4) nach unten drücken und mit Sicherungsbolzen (25) arretieren. Die Säge ist nun in der unteren Stellung verriegelt.
• Zugfunktion der Säge mit der Feststellschraube für Zugführung (24) in der hinteren Position fixieren.
• Tragen Sie die Maschine am feststehenden Sägetisch (18).
  Um die Maschine erneut aufzubauen, gehen Sie nach Punkt 5.3 vor.

6.9 Betrieb Laser (Bild 3/18)

Einschalten: Bewegen Sie den Ein-/Ausschalter Laser (35) in Stellung „ON“, um den Laser (34) einzuschalten. Auf das zu bearbeitende Werkstück wird eine Laserlinie projiziert, die die genaue Schnittführung anzeigt.

Ausschalten: Bewegen Sie den Ein-/Ausschalter Laser (35) in Stellung „OFF“.

Einstellung des Lasers: Durch leichtes Öffnen

der Schrauben kann der Laser bei Bedarf justiert werden. Ziehen Sie die Schrauben nach den Justierar-beiten wieder fest. Achtung! Nicht direkt in das Laserlicht blicken!

Batteriewechsel: Achten Sie darauf, dass der Laser (34) ausgeschaltet ist. Entfernen Sie den Batteriefachdeckel (38). Entnehmen Sie die verbrauchten Batterien und ersetzen Sie sie durch neue (2 x 1,5 Volt Typ R03, LR 03 Micro, AAA). Achten Sie beim Einsetzen auf die richtige Polung der Batterien. Schließen Sie das Batteriefach wieder.

6.10 Entsorgung Batterien

Batterien vor der Entsorgung herausnehmen. Führen Sie die Verpackung einer umweltgerechten Wiederverwertung zu. Achten Sie auf sortenreines Recycling. Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich dazu verpflichtet, Batterien ordnungsgemäß an den vorgesehenen Sammelstellen zu entsorgen. Senden Sie verbrauchte Batterien an die iSC GmbH, Eschenstraße 6 in D-94405 Landau. Dort wird vom Hersteller eine fachgerechte Entsorgung gewähreistet.

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  • Reinigen Sie das Gerät regelmäßig mit einem

D

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befin den sich keine weiteren zu wartenden Teile.

8.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehör von kwb ! www.kwb.eu [e-mail]

9. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedingungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.
• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.
• Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz Z sys = 0,305 Ω nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.
• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

-17-

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Eine Adresse für alle Fälle! www.isc-gmbh.info Garantieabwicklung Produktinfos ISC Downloads Ersatzteilservice Reparatur Zubehör Servicepartner International Service Center www.isc-gmbh.info

Telefon: 09951 / 95 920 00 · Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Kohlebürsten
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

F

Sommaire

VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 λ: 650 nm; P₀: ≤ 1 mW nach EN 60825-1 : 2014

VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 λ: 650 nm; P₀: ≤ 1 mW nach EN 60825-1 : 2014

VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 λ: 650 nm; P₀: ≤ 1 mW nach EN 60825-1 : 2014

6.9 Praca z laserem (Bild 3/18)

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
EE töendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
SLO potrjuje sledečo skladnost s smemico EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina ši atltikima EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE și normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
RS potvrđuje sledeću usklađenost prema smemicama EZ i normama za artikal
RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
UKR проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
МК ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Zug-, Kapp- und Gehrungssäge N-KGS 250 UG (Einhell)

□2014/29/EU
□2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X 2014/30/EU
□2014/32/EU
2014/53/EC
□2014/68/EU
□ 90/396/EC_2009/142/EC
□89/686/EC_96/58/EC
X 2011/65/EU
Annex IV
Notified Body:
Notified Body No.:
Reg. No.
□ Annex V
Annex VI
Noise: measured L = dB (A); guaranteed L = dB (A)
P = KW: L/∅ = cm ^w
Notified Body:
Emission No.:

X 2006/42/EC

□ 2000/14/EC\_2005/88/EC

□ 2012/46/EU

Standard references: EN 61029-1; EN 61029-2-9; EN 60825-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-11

Landau/Isar, den 17.05.2017

Joss Dong Dong/Product-ManagementWeichselgartner/General-Manager

First CE: 17

Art.-No.: 43.008.45 I.-No.: 11017
