BEDIENUNGSANLEITUNG TE-MB 18/127 U Li EINHELL

TE-MB 18/127 U Li Art.-Nr.: 45.042.15 I.-Nr.: 21023

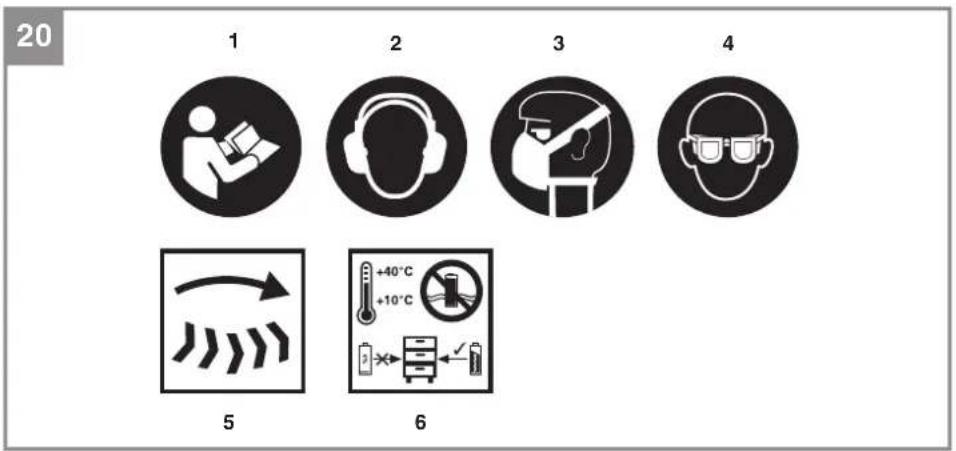

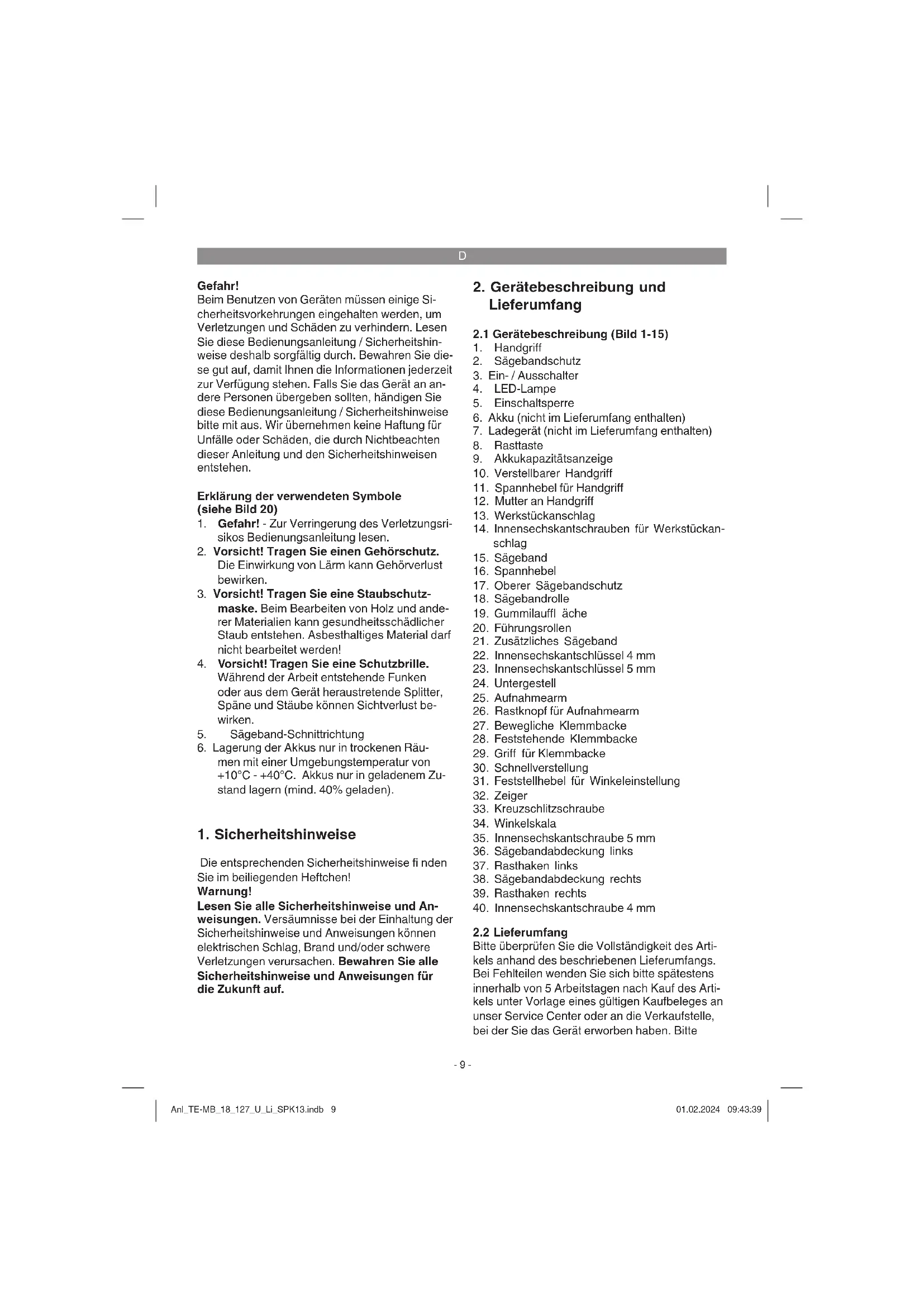

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Erklärung der verwendeten Symbole (siehe Bild 20)

1. Gefahr! - Zur Verringerung des Verletzungsri-

sikos Bedienungsanleitung lesen.

2. Vorsicht! Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

3. Vorsicht! Tragen Sie eine Staubschutz-

maske. Beim Bearbeiten von Holz und ande- rer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

4. Vorsicht! Tragen Sie eine Schutzbrille.

Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust be- wirken.

5. Sägeband-Schnittrichtung

6. Lagerung der Akkus nur in trockenen Räu-

men mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zu- stand lagern (mind. 40% geladen).

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Warnung! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

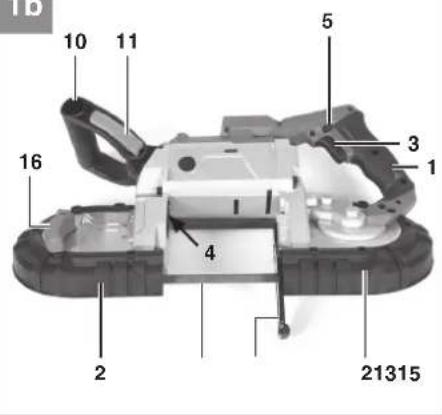

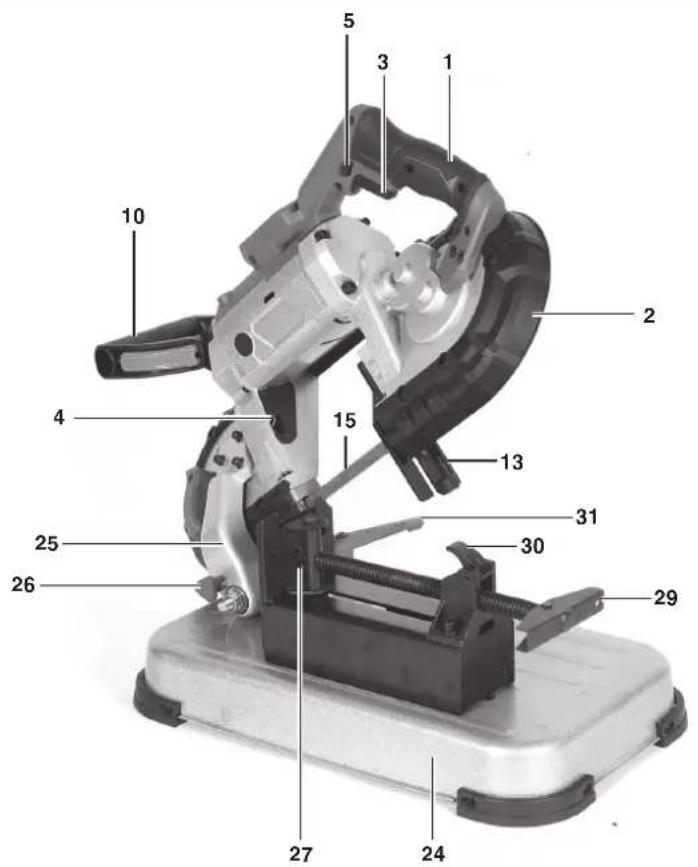

2.1 Gerätebeschreibung (Bild 1-15)

3. Ein- / Ausschalter

6. Akku (nicht im Lieferumfang enthalten)

7. Ladegerät (nicht im Lieferumfang enthalten)

9. Akkukapazitätsanzeige

10. Verstellbarer Handgriff

11. Spannhebel für Handgriff

12. Mutter an Handgriff

13. Werkstückanschlag

14. Innensechskantschrauben für Werkstückan-

17. Oberer Sägebandschutz

21. Zusätzliches Sägeband

22. Innensechskantschlüssel 4 mm

23. Innensechskantschlüssel 5 mm

26. Rastknopf für Aufnahmearm

27. Bewegliche Klemmbacke

28. Feststehende Klemmbacke

29. Griff für Klemmbacke

30. Schnellverstellung

31. Feststellhebel für Winkeleinstellung

33. Kreuzschlitzschraube

35. Innensechskantschraube 5 mm

38. Sägebandabdeckung rechts

39. Rasthaken rechts

40. Innensechskantschraube 4 mm

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte Anl_TE-MB_18_127_U_Li_SPK13.indb 9Anl_TE-MB_18_127_U_Li_SPK13.indb 9 01.02.2024 09:43:3901.02.2024 09:43:39D

beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Zusätzliches Sägeband

Innensechskantschlüssel 4 mm

Innensechskantschlüssel 5 mm

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Akku-Bandsäge eignet sich zum Trennen von unlegiertem Stahl (z.B. Baustahl), Nichteisenme- tall (z.B. Aluminium), Schnittholz und holzähn- lichen Werkstoff en. Legierter Stahl, gehärteter Stahl und vergütete Metalle dürfen nicht bearbei- tet werden. Die Akku-Bandsäge ist nicht geeignet zum Schneiden von Brennholz. Es dürfen keine reaktiven oder giftigen Materialien bearbeitet wer- den. Achten Sie darauf, dass Sie die Maschine nicht überlasten. Das Untergestell darf nur mit der zusammen ge- lieferten Akku-Bandsäge verwendet werden. Ver- suchen Sie nicht, ein anderes Elektrowerkzeug daran zu befestigen. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Allgemeine Sicherheitsmaßnahmen Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagne- tische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers, diese mit den oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss“ genannten technischen Hilfsmitteln zu beseitigen. Es dürfen nur für die Maschine geeignete Sä- gebänder verwendet werden. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögli- che Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheits- technischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risi- ken auftreten:

Gehörschäden bei Nichtverwendung des nö- tigen Gehörschutzes.

Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlosse- nen Räumen.

Unfallgefahr durch Handkontakt in nicht ab- gedecktem Schneidbereich des Werkzeuges.

Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr). Anl_TE-MB_18_127_U_Li_SPK13.indb 10Anl_TE-MB_18_127_U_Li_SPK13.indb 10 01.02.2024 09:43:4001.02.2024 09:43:40D

Gefährdung durch das Wegschleudern von Werkstücken oder Werkstückteilen.

Quetschen der Finger.

Gefährdung durch Rückschlag.

Kippen des Werkstückes aufgrund einer un- zureichenden Werkstückauflagefläche.

Berühren des Schneidwerkzeuges.

Staub und Splitter können Augenverletzun- gen hervorrufen. Tragen Sie deshalb immer eine Schutzbrille oder Brille mit Sicherheits- gläsern.

Staub stellt eine besondere Gefahr dar. Um keinen Staub einatmen zu müssen, sollten Sie eine entsprechende Schutzmaske tragen.

Tragen Sie stets einwandfreie, enganliegende Schutzkleidung.

Langes Haar muss zusammengebunden, loser Schmuck sollte abgelegt werden.

Spannen Sie immer das zu schneidende Werkstück fest. Die Form des Werkstücks muss so gestaltet sein, dass ein sicheres Ein- spannen gewährleistet werden kann.

Akku-Bandsäge Spannungsversorgung Motor: ................18 V d.c. Leerlaufdrehzahl: ...................................240 min

...................................... 3 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Handgriff Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

5. Vor Inbetriebnahme

Warnung! Ziehen Sie immer den Akku heraus, bevor Sie Einstellungen am Gerät vornehmen.

Die Maschine muss standsicher aufgestellt werden.

Vor Inbetriebnahme müssen alle Abdeckun- gen und Sicherheitsvorrichtungen ordnungs- gemäß montiert sein.

Das Sägeband muss Frei laufen können.

Bei bereits bearbeitetem Holz auf Fremd- körper wie z.B. Nägel oder Schrauben usw. achten.

Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeband richtig montiert ist und bewegliche Teile leichtgängig sind.

Hinweis! Die beiden Innensechskantschlüs- sel (22/23) sind im verstellbaren Handgriff (10) verstaut (siehe Bild 2).

Hinweis! Beachten Sie, dass die Zahntei- lung des verwendeten Sägebandes auf das zu schneidende Material abgestimmt sein muss. Bei besonders harten Materialien oder besonders großen Eingriffstärken des Säge- bandes sollte die Zahnteilung und damit das Sägeband gewechselt werden.

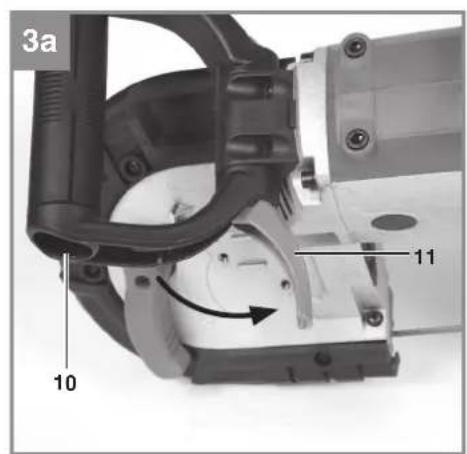

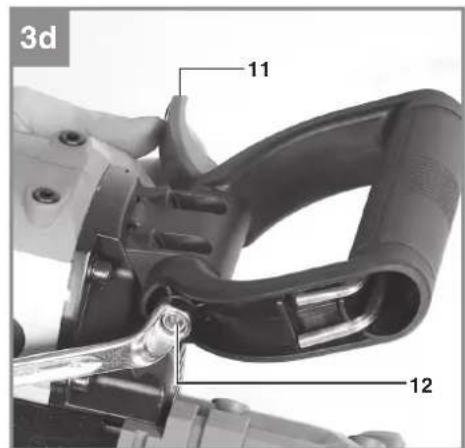

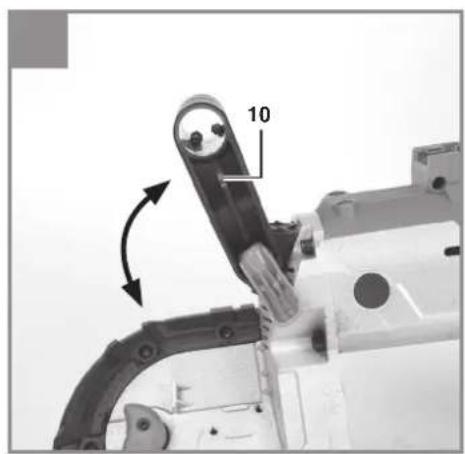

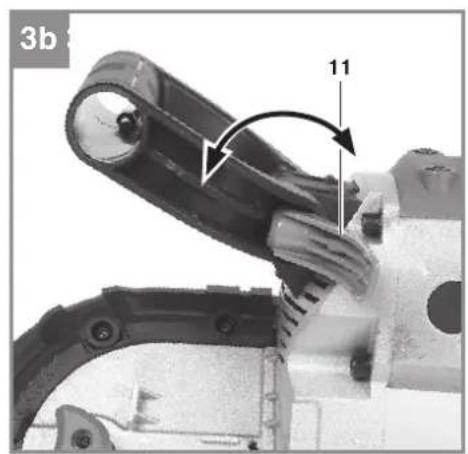

5.2 Einstellung des Handgriff s (Bild 3)

Der verstellbare Handgriff (10) kann je nach Bedarf in verschiedenen Rastpositionen be- festigt werden.

Lösen Sie den Spannhebel (11).

Stellen Sie den verstellbaren Handgriff (10) in die gewünschte Position.

Fixieren Sie die Einstellung, indem Sie den Spannhebel (11) wieder feststellen.

Hinweis! Die Vorspannkraft des Spannhe- bels (11) kann eingestellt werden. Halten Sie dazu den gelösten Spannhebel (11) fest und stellen Sie die Mutter (12) auf der gegenüber- liegenden Seite ein (im Uhrzeigersinn: höhere Spannkraft). Überprüfen Sie die Einstellung, indem Sie den Spannhebel (12) wieder schließen. Wiederholen Sie diesen Vorgang bis die gewünschte Spannkraft erreicht ist.

5.3 Einstellung des Werkstückanschlags

Hinweis! Der Werkstückanschlag (13) ist im Auslieferungszustand auf unterster Position eingestellt.

Vorsicht! Wenn Sie die Akku-Bandsäge zusammen mit dem Untergestell (24) verwen- den, muss der Werkstückanschlag (13) auf die unterste Position eingestellt sein.

Vorsicht! Bei Verwendung ohne Untergestell (24) soll der Werkstückanschlag (13) eben- falls in unterer Position eingestellt sein, Sie erhöhen damit die Führungsfläche. Stellen Sie den Werkstückanschlag nur in Ausnah- mefällen auf eine höhere Position ein.

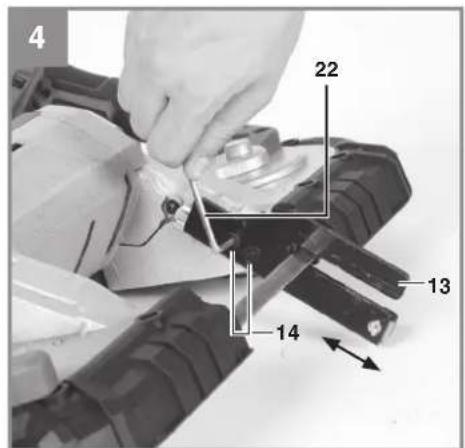

Lockern Sie die beiden Innensechs- kantschrauben (14) mit dem Innensechskant- schlüssel (22), um den Werkstückanschlag (13) auf die gewünschte Position verschieben zu können. Anschließend die beiden Innen- sechskantschrauben (14) wieder festziehen.

5.4 Hinweise zur LED-Lampe (Bild 1)

Das Gerät verfügt über eine LED-Lampe (4), um den Schnittbereich auszuleuchten.

Die LED-Lampe (4) schaltet sich automatisch mit ein, sobald Sie die den Ein- / Ausschalter (3) betätigen.

Die LED-Lampe (4) schaltet sich nach ein paar Sekunden automatisch aus, sobald Sie den Ein- / Ausschalter (3) wieder loslassen.

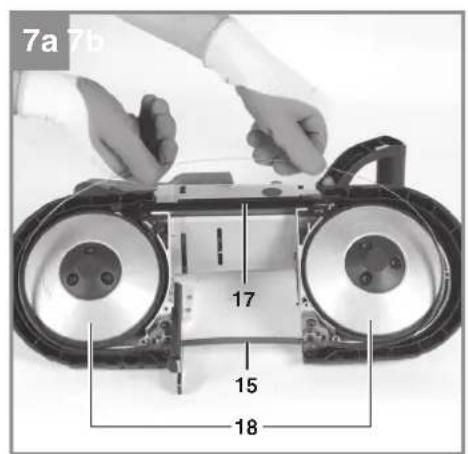

5.5 Montage / Demontage Sägeband

(Bild 5 – 7) Warnung! Vor Montage und Demontage des Sägeban- des: Akku abnehmen! Tragen Sie beim Sägebandwechsel Hand- schuhe, um Verletzungen zu vermeiden! Montage:

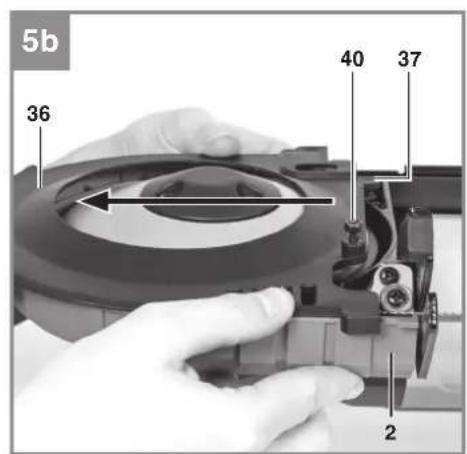

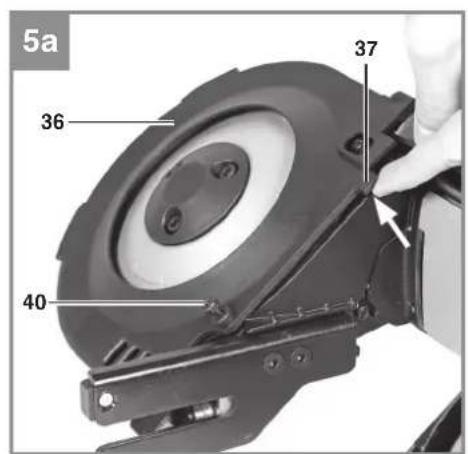

Um die linke Sägebandabdeckung (36) demontieren zu können, lockern Sie die In- nensechskantschraube (40). Bei nach oben gedrückt gehaltenem Rasthaken (37) schie- ben Sie die Sägebandabdeckung (36) nach außen. Anl_TE-MB_18_127_U_Li_SPK13.indb 12Anl_TE-MB_18_127_U_Li_SPK13.indb 12 01.02.2024 09:43:4101.02.2024 09:43:41D

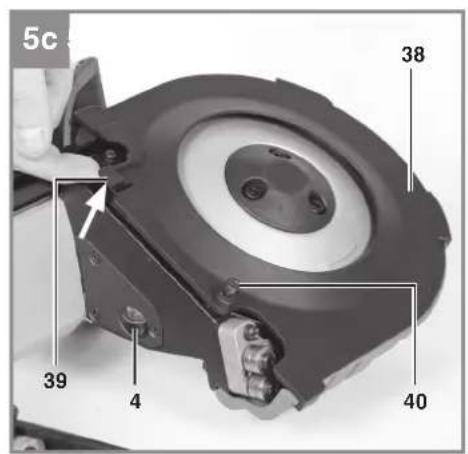

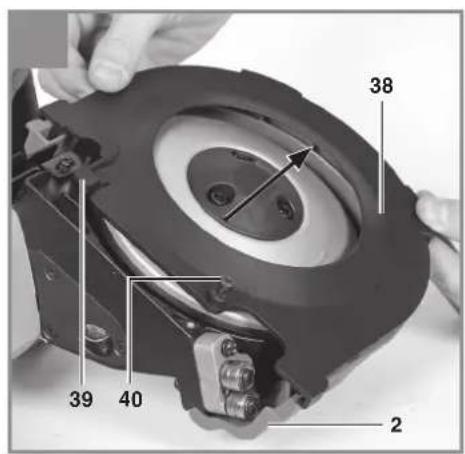

Um die rechte Sägebandabdeckung (38) demontieren zu können, lockern Sie die In- nensechskantschraube (40). Bei nach oben gedrückt gehaltenem Rasthaken (39) schie- ben Sie die Sägebandabdeckung (38) nach außen.

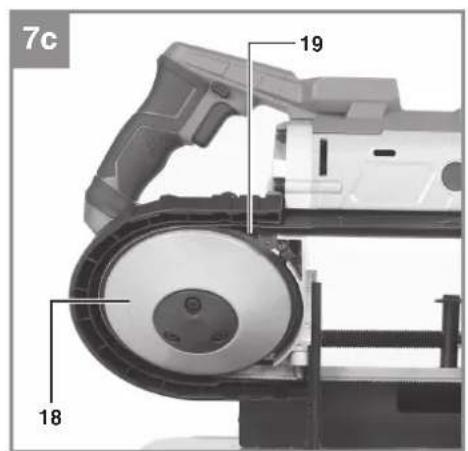

Vor Montage des neuen Sägebandes, rei- nigen Sie die Führungsrollen (20) sowie die beiden Sägebandrollen (18). Achten Sie besonders darauf, dass die Gummilauffläche (19) frei von Spänen ist.

Vorsicht! Eine beschädigte Gummilauffläche (19) muss umgehend ausgetauscht werden.

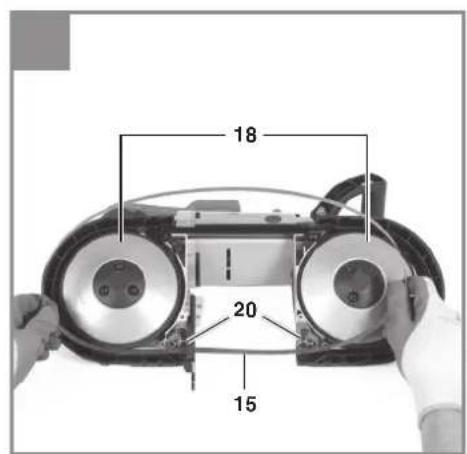

Um das Sägeband montieren zu können, muss der Spannmechanismus für das Säge- band geöffnet sein. Öffnen Sie den Spann- mechanismus, indem Sie den Spannhebel (16) im Uhrzeigersinn drehen (siehe Bild 6).

Um das Sägeband zu montieren, beginnen Sie am unteren Teil der Führungsrollen (20) und fahren Sie um die Sägebandrollen (18) herum fort, bis zum oberen Teil des Säge- bandschutzes (17).

Vorsicht! Laufrichtung beachten, d.h. die Schnittschräge der Zähne muss in Lauf- richtung, d.h. zum Werkstückanschlag (13) hinzeigen. (siehe Pfeil auf den beiden Säge- bandrollen (18)).

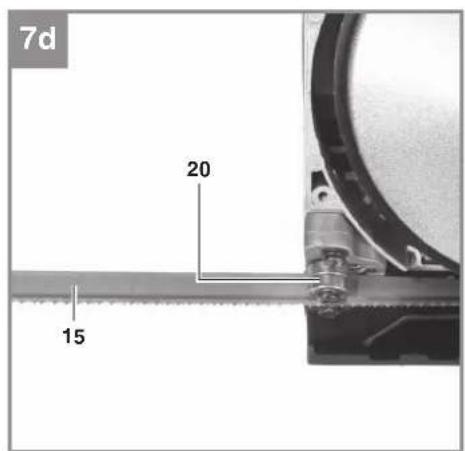

Stellen Sie sicher, dass das neue Sägeband (15) frei in den Führungsrollen (20) und im oberen Sägebandschutz (17) läuft.

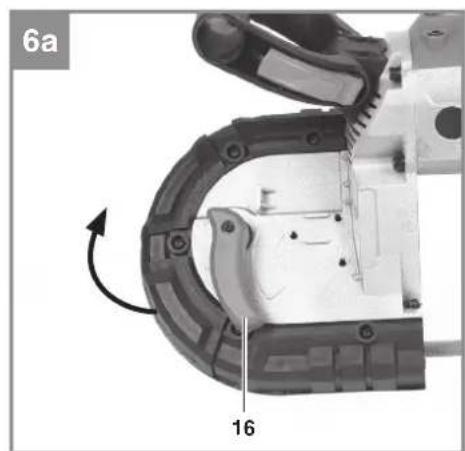

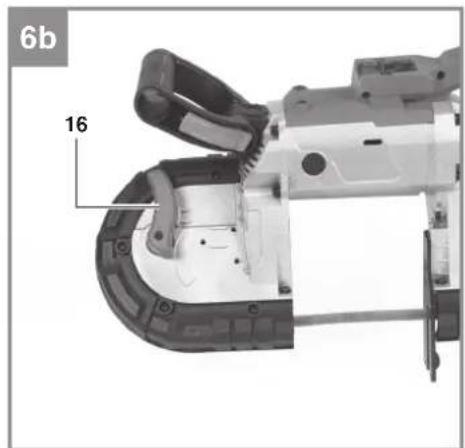

Spannen Sie das Sägeband (15) durch Drehen des Spannhebels (16) gegen den Uhrzeigersinn.

Hinweis! Das Sägeband muss sich zuerst einlaufen. Schalten Sie die Maschine nur kurz ein und prüfen Sie dabei den Sägebandlauf. Stellen Sie vor Schnittbeginn einen korrekten Bandlauf sicher.

Setzen Sie die linke (36) und rechte Säge- bandabdeckung (38) wieder auf. Stellen Sie sicher, dass beide Rasthaken (37, 39) richtig einrasten. Fixieren Sie die beiden Abdeckun- gen (36, 38) durch Festschrauben der Innen- sechskantschrauben (40). Hinweis! Die Breite des neuen Sägebandes muss mindestens so groß sein, wie in 4. Tech- nische Daten angegeben. Die Zähne des Sä- gebandes (15) müssen vor den Führungsrollen (20) hervorstehen (siehe Bild 7d). Falls das neue Sägeband (15) zu schmal ist, werden die Zähne beschädigt und das Sägeband wird stumpf. Demontage:

Lockern Sie die beiden Innensechs- kantschrauben (40) und nehmen Sie die bei- den Sägebandabdeckungen (36, 38) ab.

Entspannen Sie das Sägeband (15), indem Sie den Spannhebel (16) im Uhrzeigersinn drehen.

Vorsicht! Bei der Demontage kann sich die Spannung ruckartig lösen und das Sägeband (15) springt von den Sägebandrollen (18) ab!

Um das Sägeband herauszunehmen, begin- nen Sie am oberen Teil des Sägebandschut- zes (17) und fahren Sie um die Sägebandrol- len (18) herum fort, bis zu den Führungsrollen (20).

Fixieren Sie die beiden Sägebandabde- ckungen (36, 38) wieder mittels Innensechs- kantschrauben (40).

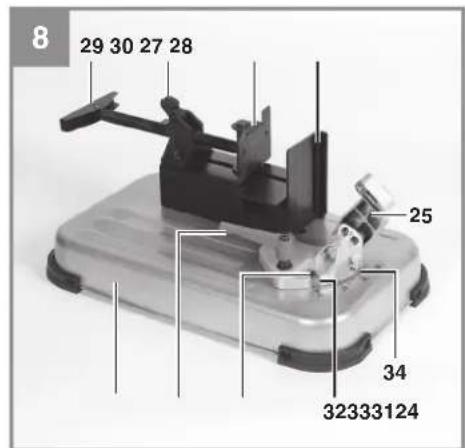

5.6 Bandsäge mit Untergestell (Bild 1a, 8)

5.6.1 Montage / Demontage der Bandsäge auf

dem Untergestell (Bild 9)

Entriegeln Sie den Rastknopf (26) (siehe

5.6.2) und drehen Sie den Aufnahmearm (25)

Platzieren Sie die Bandsäge auf dem Unter- gestell (24), sodass der Werkstückanschlag (13) auf dem Untergestell aufliegt und die Löcher im Aufnahmearm (25) über den Ge- windebohrungen in der Bandsäge liegen.

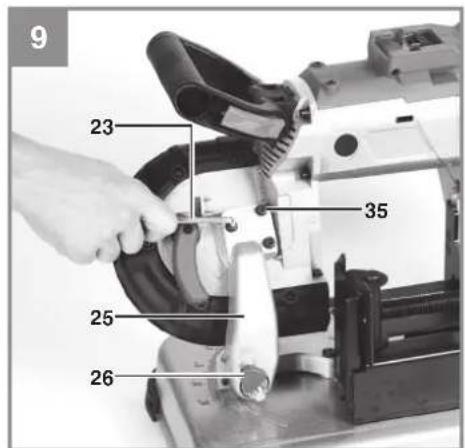

Fixieren Sie die Bandsäge mit den 3 Innen- sechskantschrauben (35) am Aufnahmearm (25). Verwenden Sie dazu den Innensechs- kantschlüssel (23).

Hinweis! Aufnahmearm (25) und Bandsäge müssen formschlüssig ineinandergreifen.

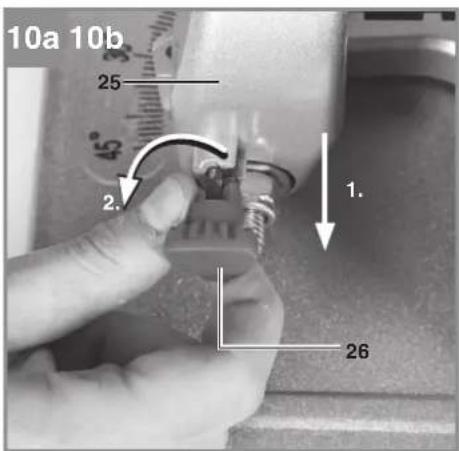

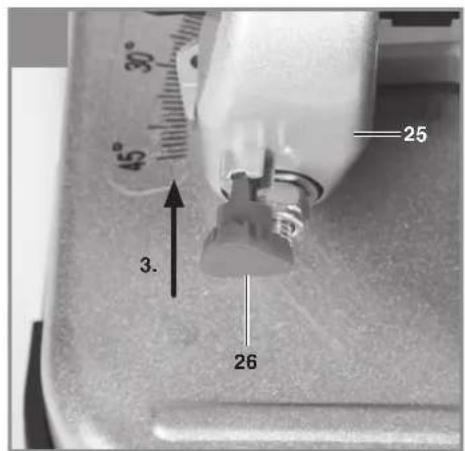

5.6.2 Rastknopf einstellen (Bild 10)

Im Auslieferungszustand ist die Bandsäge in Transportposition und die Bandsäge ist in der unteren Position verriegelt.

Um den Rastknopf (26) zu entriegeln, gehen Sie wie folgt vor:

1. Rastknopf (26) nach außen ziehen und

2. Rastknopf gegen den Uhrzeigersinn bis

zum Anschlag drehen.

3. Rastknopf loslassen.

Um Schnitte durchführen zu können, muss der Rastknopf (26) entriegelt sein. Anl_TE-MB_18_127_U_Li_SPK13.indb 13Anl_TE-MB_18_127_U_Li_SPK13.indb 13 01.02.2024 09:43:4101.02.2024 09:43:41D

Zusätzlich zur Transportposition können Sie die Bandsäge ebenfalls in der oberen Positi- on verriegeln. Diese Einstellung dient z.B. für Säuberungsarbeiten oder zum Spannen des Werkstücks.

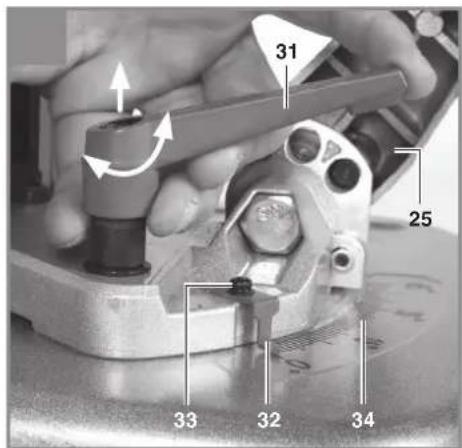

5.6.3 Winkel am Untergestell einstellen

Mit dem Untergestell (24) können Winkel- schnitte von 0 – 45° durchgeführt werden.

Lösen Sie den Feststellhebel (31) gegen den Uhrzeigersinn.

Hinweis! Sie können die Position nachstellen und damit die Vorspannkraft des Feststellhe- bels (31) justieren. Gehen Sie dazu wie folgt vor: - Feststellhebel (31) nach oben ziehen und halten. - Sie können nun den Feststellhebel drehen, ohne dabei die Spannkraft zu verändern. - Feststellhebel (31) wieder loslassen.

Drehen Sie den Aufnahmearm (25) auf das gewünschte Winkelmaß.

Danach Feststellhebel (31) wieder festziehen.

5.6.4 Feinjustierung Winkelskala (Bild 8/11)

Bei Bedarf können Sie die Winkelanzeige nachjustieren. Verwenden Sie dazu einen 90°-Anschlagwinkel (nicht im Lieferumfang enthalten).

Lockern Sie den Feststellhebel (31).

Legen Sie einen 90°-Anschlagwinkel zwi- schen feststehender Klemmbacke (28) und Sägeband (15) an.

Drehen Sie den Aufnahmearm (25) soweit, bis der Winkel zwischen feststehender Klemmbacke (28) und Sägeband (15) genau 90° beträgt.

Spannen Sie den Feststellhebel (31), um die- se Einstellung zu fixieren.

Lösen Sie anschließend die Kreuzschlitz- schraube (33) mit einem Schraubendreher (nicht im Lieferumfang enthalten).

Justieren Sie den Zeiger (32) auf die Position 0° der Winkelskala (34).

Sichern Sie anschließend die Einstellung durch Festdrehen der Kreuzschlitzschraube (33).

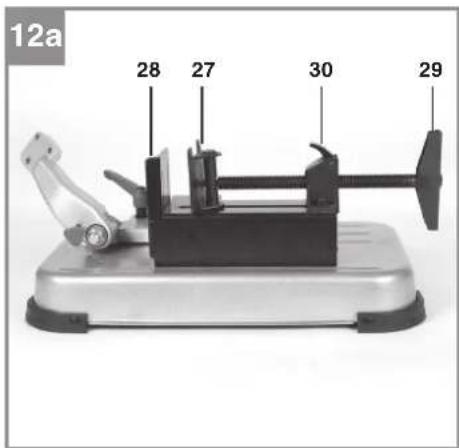

5.6.5 Werkstücke spannen (Bild 12)

Um ein Werkstück im Untergestell (24) zu spannen, muss zunächst die bewegliche Klemmbacke (27) durch Drehen des Griffes (29) entgegen dem Uhrzeigersinn gelöst werden.

Für geringe Verstell-Breiten: Drehen Sie den Griff (29) soweit heraus, bis das Werkstück zwischen feststehender Klemmbacke (28) und beweglicher Klemmbacke (27) eingelegt werden kann.

Für größere Verstell-Breiten: Klappen Sie die Schnellverstellung (30) nach oben. Sie kön- nen anschließend die bewegliche Klemmba- cke (27) mit dem Griff (29) herausziehen oder einschieben.

Um das Werkstück festspannen zu können, klappen Sie die Schnellverstellung (30) wie- der nach unten.

Spannen Sie das Werkstück durch Drehen des Griffs (29) im Uhrzeigersinn.

Vorsicht! Lange Werkstücke müssen gegen Abkippen am Ende des Schneidvorganges gesichert werden (z.B. mit Abrollständer etc.)

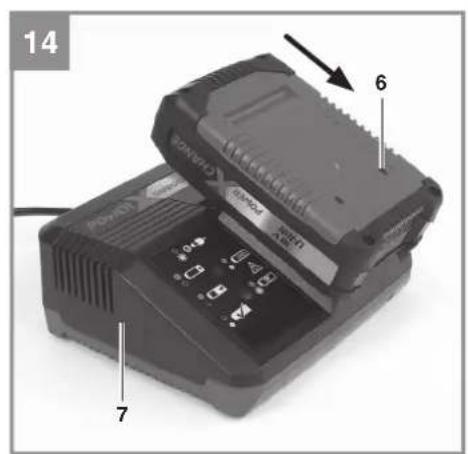

6.1 Laden des LI-Akku-Packs (Bild 13/14)

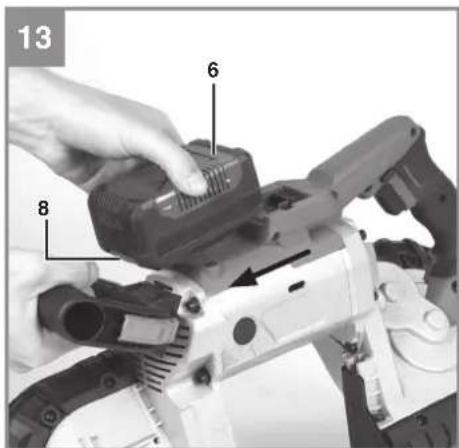

1. Akku-Pack (6) aus dem Handgriff heraus

ziehen, dabei die Rasttaste (8) nach unten drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (7) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie eine Tabelle mit den Bedeutungen der LED Anzei- ge am Ladegerät. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor- handen ist.

ob ein einwandfreier Kontakt an den Lade- kontakten des Ladegerätes vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

und den Akku-Pack an unseren Kundendienst zu senden. Für einen fachgerechten Versand kontaktie- ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde. Anl_TE-MB_18_127_U_Li_SPK13.indb 14Anl_TE-MB_18_127_U_Li_SPK13.indb 14 01.02.2024 09:43:4101.02.2024 09:43:41D

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein- zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

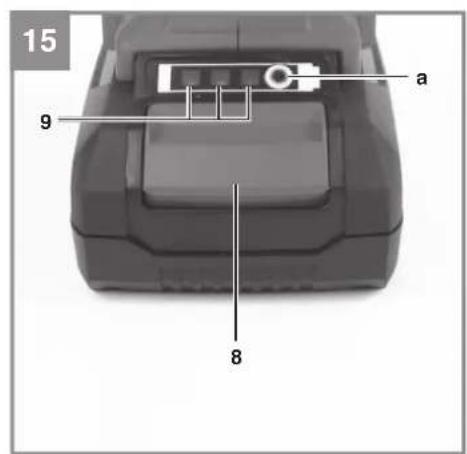

6.2 Akku-Kapazitätsanzeige (Bild 15/Pos. 9)

Drücken Sie auf den Schalter für Akku- Kapazitätsanzeige (a). Die Akku-Kapazitätsan- zeige (9) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED’s. Alle 3 LED’s leuchten: Der Akku ist voll aufgeladen. 2 oder 1 LED(’s) leuchten Der Akku verfügt über ausreichende Restladung. 1 LED blinkt: Der Akku ist leer, laden Sie den Akku auf. Alle LED’s blinken: Die Temperatur des Akkus ist unterschritten. Ent- fernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tie- fentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr ver- wendet bzw. geladen werden.

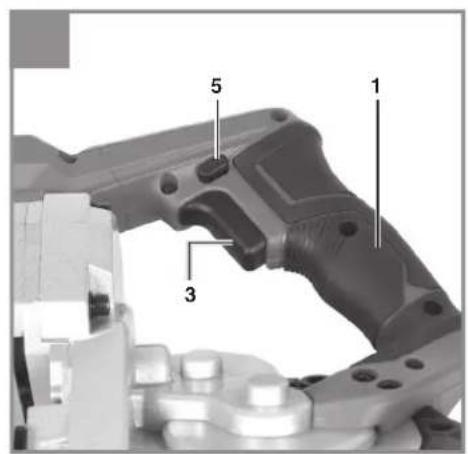

6.3 Ein- / Ausschalter (Bild 16)

Drücken Sie die Einschaltsperre (5), um den Ein- / Ausschalter (3) freizugeben.

Betätigen Sie den Ein- / Ausschalter (3).

Hinweis! Die Einschaltsperre (5) kann losge- lassen werden, sobald der Ein- / Ausschalter (3) betätigt wurde.

Um die Säge auszuschalten, lassen Sie den Ein- / Ausschalter (3) wieder los.

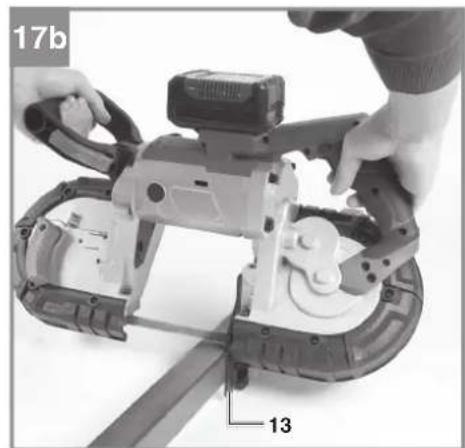

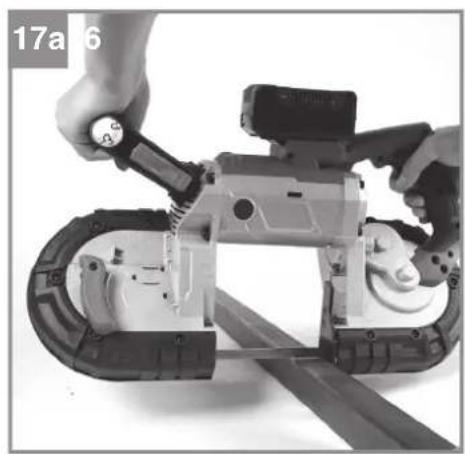

6.4 Schnitt als handgeführte Bandsäge

Die Bandsäge wird ohne Untergestell (24) verwendet. Demontieren Sie gegebenenfalls das Untergestell (24) (siehe 5.6.1).

Stellen Sie den verstellbaren Handgriff (10) wie unter Punkt 5.2 beschrieben ein.

Stellen Sie den Werkstückanschlag (13) wie unter Punkt 5.3 beschrieben ein.

Das zu bearbeitende Material muss sicher festgespannt werden.

Halten Sie die Maschine sicher mit beiden Händen; eine Hand an den Handgriff (1) und die andere Hand an den verstellbaren Hand- griff (10).

Achten Sie auf einen sicheren Stand.

Schalten Sie die Bandsäge wie unter Punkt

6.3 beschrieben ein.

Führen Sie die Bandsäge mit dem Sägeband (15) vor das Werkstück.

Legen Sie zuerst den Werkstückanschlag (13) am Werkstück an und richten Sie das Sägeband zur Schnittebene aus.

Führen Sie nun die Bandsäge mit festem Griff zum Werkstück und schneiden Sie vorsichtig ein.

Hinweis! Üben Sie keinen zu hohen Druck auf das Sägeband aus! Damit erreichen Sie einen möglichst geraden Schnitt und verlän- gern die Standzeit des Sägebandes.

Schneiden Sie keine größeren Querschnitte als in Punkt 4. Technische Daten beschrie- ben.

Warnung! Wenn Sie das Werkstück nicht mit einem Schnitt durchtrennen können, besteht die Gefahr das Sägeband einzuklemmen und die Gefahr eines Rückschlags.

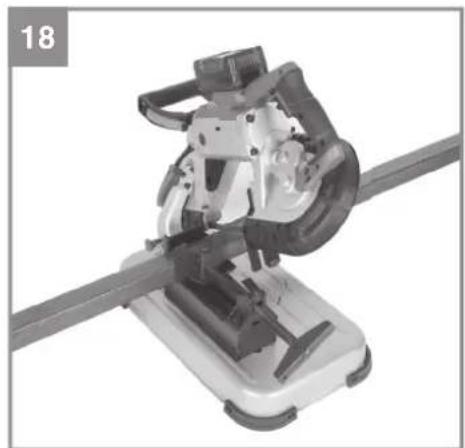

6.5 Schnitt als stationäre Bandsäge

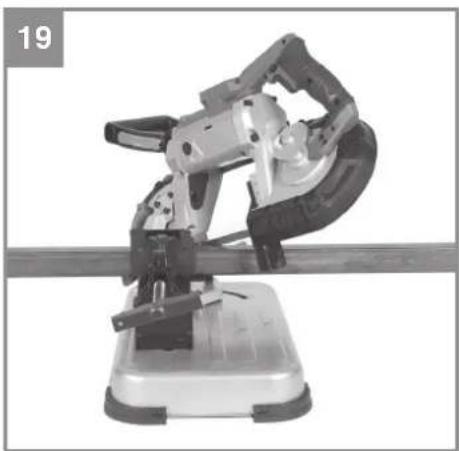

Die Bandsäge wird mit Untergestell (24) ver- wendet. Montieren Sie gegebenenfalls das Untergestell (24) (siehe 5.6.1).

Positionieren Sie das Untergestell standsi- cher auf einer ebenen Fläche.

Stellen Sie den gewünschten Winkel wie un- ter 5.6.3 beschrieben ein.

Vorsicht! Je nach eingestelltem Winkel kann sich die Schnittbreite bzw. Schnitthöhe verrin- gern. (siehe 4. Technische Daten)

Verriegeln Sie die Bandsäge mittels Rast- knopf (26) in oberster Position (siehe 5.6.2).

Spannen Sie das Werkstück wie unter 5.6.5 beschrieben sicher fest.

Hinweis! Nach jeder neuen Einstellung emp- fehlen wir einen Probeschnitt, um die einge- stellten Maße zu überprüfen.

Halten Sie die Bandsäge sicher am Handgriff (1) fest und entriegeln Sie den Rastknopf (26) wie unter 5.6.2 beschrieben.

Schalten Sie die Bandsäge wie unter Punkt

6.3 beschrieben ein.

Führen Sie nun die Bandsäge mit festem Griff zum Werkstück und schneiden Sie vorsichtig ein.

Üben Sie keinen zu hohen Druck auf das Sägeband aus! Damit erreichen Sie einen möglichst geraden Schnitt und verlängern die Standzeit des Sägebandes.

Warnung! Bevor das Werkstück entfernt wird, muss das Sägeband zum Stillstand ge- kommen sein.

Stellen Sie den Winkel am Untergestell (24) auf 0° und arretieren Sie diesen mit dem Feststellhebel (31) (siehe 5.6.3).

Verriegeln Sie die Bandsäge in unterster Po- sition mit dem Rastknopf (26) (siehe 5.6.2).

Spannen Sie die bewegliche Klemmbacke (27) gegen die feststehende Klemmbacke (28) fest (siehe 5.6.5).

Transportieren Sie die Maschine nur durch Anheben am Handgriff (1), am verstellbaren Handgriff (10) oder am Untergestell (24).

Verwenden Sie Schutzvorrichtungen niemals zur Handhabung oder Transport.

7. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Origi- nalverpackung auf. Hinweis! Zur Schonung des Sägebandes emp- fehlen wir Ihnen das Sägeband bei längerer Nichtbenutzung zu entspannen (siehe 5.5). Außerdem empfehlen wir ihnen bei längerer Lagerung die Führungsrollen (20) mittels Mineral- öl zu schützen. Anl_TE-MB_18_127_U_Li_SPK13.indb 16Anl_TE-MB_18_127_U_Li_SPK13.indb 16 01.02.2024 09:43:4201.02.2024 09:43:42D

10. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Aus Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät An Aus Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen. Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO) Danach wird bis zur vollständigen Ladung auf eine Schonladung um- geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz. Blinkt Aus Anpassungsladung Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden. Blinkt Blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. An An Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf. Anl_TE-MB_18_127_U_Li_SPK13.indb 17Anl_TE-MB_18_127_U_Li_SPK13.indb 17 01.02.2024 09:43:4301.02.2024 09:43:43D

Nur für EU-Länder Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer ge- trennten Sammlung zugeführt werden muss. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten. Auch Vertreiber mit einer Verkaufsfl äche für Elektro- und Elektronikgeräte von mindestens 400 Qua- dratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfl äche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpfl ichtet unentgeltlich alte Elektro- und Elektronikgeräte zu- rückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funk- tionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fern kommunikations mitteln gelten als Verkaufsfl ächen des Vertreibers alle Lager- und Versandfl ächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemög- lichkeiten vor Ort. Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie die- sem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten. Anl_TE-MB_18_127_U_Li_SPK13.indb 18Anl_TE-MB_18_127_U_Li_SPK13.indb 18 01.02.2024 09:43:4301.02.2024 09:43:43D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kohlebürsten, Akku Verbrauchsmaterial/ Verbrauchsteile* Sägeband Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TE-MB_18_127_U_Li_SPK13.indb 19Anl_TE-MB_18_127_U_Li_SPK13.indb 19 01.02.2024 09:43:4401.02.2024 09:43:44D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die an- gegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die

dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsan- sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Uni-

on erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt der Ausschluss für den gewerblichen, handwerklichen oder berufl ichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerech- ter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und War- tung entstanden sind.

Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ….) Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sons- tigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt. Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

4. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor

Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.

Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Ge- rät zurück.

6. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem

Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner. Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garan- tieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung. Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland) Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar Anl_TE-MB_18_127_U_Li_SPK13.indb 20Anl_TE-MB_18_127_U_Li_SPK13.indb 20 01.02.2024 09:43:4401.02.2024 09:43:44D

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg- barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes Service-Partnernetz. Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.Einhell ServiceEschenstraße 694405 Landau an der IsarTelefon: 09951 - 959 2000Telefax: 09951 - 959 1700E-Mail: [e-mail] freuen uns auf Ihren Besuch unter Sehr geehrte Kundin, sehr geehrter Kunde, LIEBE MÖGLICHMACHER, Einhell-Service.com

4. Technische gegevens
