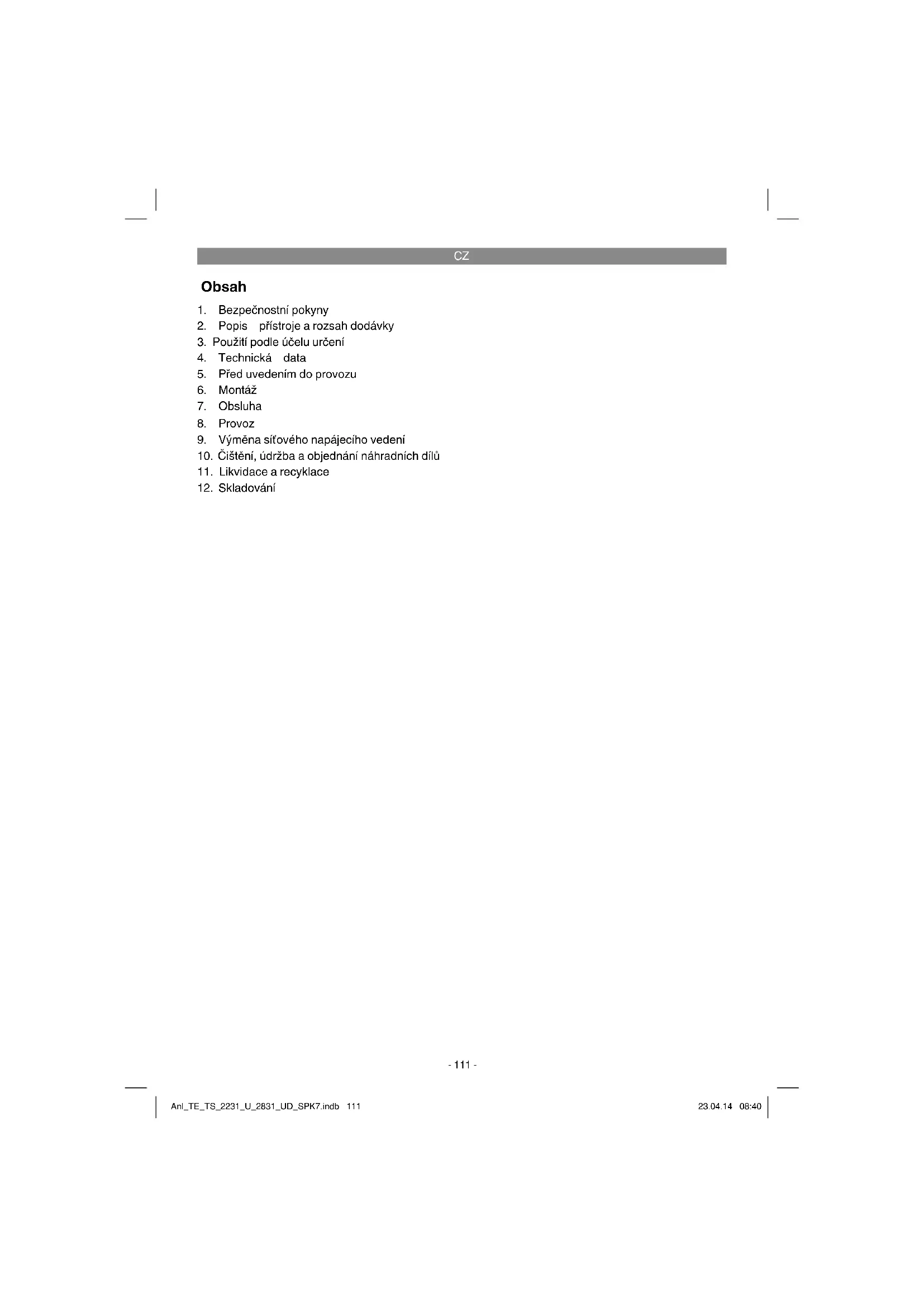

NÁVOD K OBSLUZE TE-TS 2831 UD EINHELL

1. Bezpečnostní pokyny

2. Popis přístroje a rozsah dodávky

3. Použití podle účelu určení

5. Před uvedením do provozu

9. Výměna síťového napájecího vedení

10. Čištění, údržba a objednání náhradních dílů

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu- pující z přístroje mohou způsobit ztrátu viditelnosti. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni- kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Pozor! Nebezpečí zranění! Nesahat na běžící pilový kotouč. Pokyn! Dbejte na správný směr otáčení motoru! Opravte nesprávný směr otáčení motoru pomocí přepínače fází v zástrčce. (pro model TE-TS 2831 UD 400 V 3~ s pohonem na střídavý proud) Anl_TE_TS_2231_U_2831_UD_SPK7.indb 112Anl_TE_TS_2231_U_2831_UD_SPK7.indb 112 23.04.14 08:4023.04.14 08:40CZ

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-4)

2.1.1 Bezpečnostní zařízení stolní kotoučové

3. kryt přípojky odsávání

4. ochrana pilového kotouče

7. univerzální doraz

8. vodicí lišta pro univerzální doraz, vpředu

9. vodicí lišta pro univerzální doraz, vlevo

10. nastavení úhlu se zajišťovací rukojetí

11. nastavení pozice se zajišťovací rukojetí

12. stupnice pro sklon pilového kotouče

13. ruční klika pro nastavení výšky řezu

14. zajišťovací rukojeť sklonu pilového kotouče

16a. noha pily vpředu vpravo/vzadu vlevo 16b. noha pily vpředu vlevo/vzadu vpravo

22a. úchytka, vlevo (prodlužovací stůl) 22b. úchytka, vpravo (prodlužovací stůl)

23. přepravní rukojeť

24. sklápěcí prodlužovací stůl

25. vzpěra prodlužovacího stolu

26. zajišťovací rukojeť prodlužovacího stolu

27. držák (pro posuvnou tyč, posuvné dřevo)

28. rukojeť pro posuvné dřevo

30. klíč na výměnu pilového kotouče

31. otevřený klíč pro výměnu pilového kotouče

36. podložka střední

42. přípojka odsávání (kryt)

43. šroub (pro vložku stolu)

44. kombinovaný spínač a zásuvka

46. stupnice (výška řezu)

47. stupnice (paralelní doraz)

2.1.2 Posuvné saně (zvláštní příslušenství –

není součástí dodávky):

104. svěrací páka, pro nastavení úhlu

105. úhelník, vepředu

107. vzpěra, vepředu

110. distanční podložka (umělá hmota)

111. šroub s vnitřním šestihranem, dlouhý

112. šroub s vnitřním šestihranem, krátký

114. pružná podložka

117. podložka 6mm, velká

(umělohmotná pojistka)

123. podložka 8mm, malá

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

2.1.1 Stolní kotoučová pila:

ochrana pilového kotouče

dorazová lišta (univerzální doraz)

vodicí lišta pro univerzální doraz, vpředu

vodicí lišta pro univerzální doraz, vlevo

noha pily vpředu vpravo/vzadu vlevo (2x)

noha pily vpředu vlevo/vzadu vpravo (2x)

vzpěra prodlužovacího stolu (2x)

podvozek, předmontovaný

přepravní rukojeť (2x)

klíč na výměnu pilového kotouče

otevřený klíč pro výměnu pilového kotouče

úchytka pro prodlužovací stůl, vlevo

úchytka pro prodlužovací stůl, vpravo

podložka střední (50x)

šroub s vnitřním šestihranem (4x)

přípojka odsávání pro kryt

úchytka pro nohu pily (4x)

Originální návod k použití

zvláštního příslušenství – posuvných saní:

svěrací páka, pro nastavení úhlu

distanční podložka (umělá hmota), 2x

šroub s vnitřním šestihranem, dlouhý, 2x

šroub s vnitřním šestihranem, krátký, 8x

podložka 6mm, velká, 4x

matice M8, samosvorná (umělohmotná po- jistka)

3. Použití podle účelu určení

Stolní kotoučová pila slouží k podélnému a příčnému řezání (pouze s příčným dorazem) dřeva všeho druhu, které musí odpovídat velikosti stroje. Kulatina všeho druhu se nesmí řezat. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 114Anl_TE_TS_2231_U_2831_UD_SPK7.indb 114 23.04.14 08:4023.04.14 08:40CZ

Přístroj se smí používat pouze ke svému účelu určení. Každé další použití, které překračuje původní účel, neodpovídá správnému použití podle účelu určení. Za škody nebo zranění všeho druhu, které z toho vyplývají, ručí uživatel/obslu- hující osoba, nikoli výrobce. Nezapomínejte prosím, že naše přístroje nebyly podle svého účelu určení konstruo- vány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádnou zodpovědnost, pokud se přístroj používá v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Používat se smějí pouze pilové kotouče, vhod- né pro stroj (pilové kotouče z tvrdokovu nebo CV). Použití pilových kotoučů z vysoce výkonné rychlořezné oceli (HSS) a dělicích kotoučů všech druhů je zakázáno. Součástí použití podle účelu určení je také dodržování bezpečnostních pokynů, návodu k montáži a provozních pokynů v návodu k použití. Osoby, které stroj obsluhují a udržují, musejí být s tímto návodem seznámeny a poučeny o možných nebezpečích. Kromě toho se musejí co nejpřísněji dodržovat platné předpisy k předcházení úrazům. Dále je třeba dodržovat ostatní všeobecná pravid- la v pracovně lékařských a bezpečnostně tech- nických oblastech. Změny na stroji zcela vylučují ručení výrobce a z toho vzniklé škody. I přes použití podle účelu určení nelze zcela vyloučit určité zbývající rizikové faktory. Podle konstrukce a uspořádání stroje se mohou vyskytnout následující rizika:

Dotknutí se pilového kotouče v nezakryté části pily.

Sáhnutí do běžícího pilového kotouče (řezné zranění).

Zpětný vrh obrobků a jejich částí.

Zlomení pilového kotouče.

Vylétnutí vadných tvrdokovových částí pilové- ho kotouče.

Poškození sluchu při nepoužívání potřebné ochrany sluchu.

Zdraví škodlivé emise dřevěného prachu při používání v uzavřených místnostech.

Pilový kotouč z tvrdokovu Ø 315 x Ø 30 x 3,0 mm Pilový kotouč z tvrdokovu (alternativně) ...Ø 315 x Ø 30 x 3,6 mm Počet zubů ...................................................... 24 Velikost stolu .................................550 x 800 mm Prodloužení stolu ..........................550 x 650 mm Hloubka řezu max. ............................. 83 mm / 0° .......................................................... 50 mm / 45° Výškové nastavení ................... plynule 0–83 mm Pilový kotouč výkyvný .................. plynule 0°–45° Přípojka odsávání (kryt stroje) .............Ø 100 mm Přípojka odsávání (ochrana pilového kotouče) ...................Ø 36 mm Tloušťka roztahovacího klínu ................... 2,5 mm Hmotnost ............................................. cca 46 kg Hmotnost posuvných saní (zvláštní příslušenství) ............................ cca 6 kg Třída ochrany ............................................... IP54 Výška stolu ..........................................cca 85 cm

Pilový kotouč z tvrdokovu Ø 315 x Ø 30 x 3,0 mm Pilový kotouč z tvrdokovu (alternativně) ...Ø 315 x Ø 30 x 3,6 mm Počet zubů ...................................................... 24 Velikost stolu .................................550 x 800 mm Prodloužení stolu ..........................550 x 650 mm Hloubka řezu max. ............................. 83 mm / 0° .......................................................... 50 mm / 45° Výškové nastavení ................... plynule 0–83 mm Pilový kotouč výkyvný .................. plynule 0°–45° Přípojka odsávání (kryt stroje) .............Ø 100 mm Přípojka odsávání (ochrana pilového kotouče) ...................Ø 36 mm Tloušťka roztahovacího klínu ................... 2,5 mm Hmotnost ............................................. cca 46 kg Hmotnost posuvných saní (zvláštní příslušenství) ............................ cca 6 kg Třída ochrany ............................................... IP54 Výška stolu ..........................................cca 85 cm Anl_TE_TS_2231_U_2831_UD_SPK7.indb 115Anl_TE_TS_2231_U_2831_UD_SPK7.indb 115 23.04.14 08:4023.04.14 08:40CZ

Nebezpečí! Hluk a vibrace Hluk a vibrace změřeny podle normy EN 1870-19. Provoz Hladina akustického tlaku L

................................................3 dB Udané hodnoty jsou emisní hodnoty, proto nemu- sejí současně představovat bezpečné hodnoty na pracovišti. Přestože existuje korelace mezi emisními a imisními hladinami, nelze z toho spolehlivě odvodit, zda jsou nutná dodatečná pre- ventivní bezpečnostní opatření nebo ne. Faktory, které mohou ovlivnit současnou imisní hladinu na pracovišti, obsahují délku působení, zvláštnosti pracovní místnosti, jiné zdroje hluku atd., např. počet strojů a jiných sousedních procesů. Bezpečné hodnoty pracoviště se mohou také lišit v jednotlivých zemích. Tato informace má přesto uživateli pomoci lépe odhadnout nebezpečí a rizika. Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte. Pozor! I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi- ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě. Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Stolní kotoučovou pilu vybalte a zkontro- lujte, zda nevykazuje případná poškození způsobená přepravou.

Stroj musí být stabilně postavený, tzn. přišroubovaný na pracovním stole nebo pev- ném podstavci.

Před uvedením do provozu je nutné řádně namontovat všechny kryty a bezpečnostní zařízení.

Pilový kotouč se musí volně otáčet.

U již opracovaného dřeva dávejte pozor na cizí tělesa, jako jsou hřebíky, šrouby atd.

Než stisknete zapínač/vypínač, ujistěte se, že je pilový kotouč správně namontovaný, a zkontrolujte volný chod pohyblivých částí.

Pozor! Všechny spoje, jejichž součástí jsou sa- mosvorné matice, sešroubujte vždy otáčením šroubu se šestihrannou hlavou a při zafi xované samosvorné matici, abyste dosáhli pevného utažení.

Stolní kotoučovou pilu otočte a položte na zem.

Abyste nepoškrábali stůl (1) nebo nepoškodili roztahovací klín (2), použijte jako podklad např. obalový materiál.

Dvě přední nohy (16a, b) volně přišroubujte na přední stranu pily; použijte k tomu šrouby se šestihrannou hlavou (41), podložky (36) a matice (33).

Dvě zadní nohy (16a, b) volně přišroubujte na zadní stranu pily (jen postranní otvory); použijte k tomu šrouby se šestihrannou hla- vou (41), podložky (36) a matice (33).

Otvory na zadní straně zatím nezašroubovávejte, později poslouží k připevnění vzpěr prodlužovacího stolu.

Přípojku odsávání (42) pevně přišroubujte na spodní stranu pilového stolu; použijte k tomu šrouby se šestihrannou hlavou (40), pružné Anl_TE_TS_2231_U_2831_UD_SPK7.indb 116Anl_TE_TS_2231_U_2831_UD_SPK7.indb 116 23.04.14 08:4023.04.14 08:40CZ

Kombinovaný spínač a zásuvku (44) pevně přišroubujte na přední stranu pilového stolu; použijte k tomu šrouby se šestihrannou hla- vou (41), podložky (36) a matice (33).

Příčné vzpěry (18) a podélné vzpěry (20) volně přišroubujte na nohy pily; použijte k tomu šrouby se šestihrannou hlavou (41), podložky (36) a matice (33). 6.2. Podvozek (obr. 9, 11) Podvozek (19) přišroubujte na zadní nohy; použijte k tomu šrouby se šestihrannou hlavou (41) a podložky (36).

6.3 Prodlužovací stůl (obr. 10–11)

Úchyty (22a, b) volně přišroubujte na zadní stranu pilového stolu; použijte k tomu šrouby se šestihrannou hlavou (41), podložky (36) a matice (33).

Prodlužovací stůl (24) pevně přišroubujte na úchyty; použijte k tomu šrouby s vnitřním šestihranem (49) a matice (32).

Vzpěry (25) pevně přišroubujte na prodlužovací stůl; použijte k tomu šrouby s vnitřním šestihranem (49) a matice (32).

Vzpěry (25) volně přišroubujte na zadní nohy; použijte k tomu šrouby (41), velké podložky (35) a matice (33).

Prodlužovací stůl vyrovnejte do jedné roviny s pilovým stolem a poté utáhněte všechna šroubová spojení prodlužovacího stolu (24) a vzpěr (25).

Pozor! Při odklápění prodlužovacího stolu (24) vzniká nebezpečí pohmoždění. Při odklápění uchopte prodlužovací stůl jen na zadním konci.

6.4 Vodicí lišty pro univerzální doraz

Do vodicích lišt (8, 9) zasuňte po dvou šroubech (41).

Vodicí lištu (8) v přední části pilového stolu a vodicí lištu (9) v boční části pilového stolu přišroubujte pomocí matic (34). Na každý šroub mezi vodicí lištou a pilovým stolem použijte podložku (36).

Nyní postavte stůl na nohy. Přesně stůl vyrovnejte a poté pevně utáhněte všechna šroubová spojení.

6.5 Upevnění na podklad (obr. 15)

Pro dosažení zvýšené stability je nutné, aby pila stála na vhodném podkladu.

Úchytky (48) přišroubujte na nohy pily; použijte k tomu šrouby (41), podložky (36) a matice (33).

Poté stroj spojte pomocí otvorů v úchytkách s podkladem (spojovací materiál, šrouby/ hmoždinky atd., není součástí dodávky – spo- jovací materiál je nutné zvolit s ohledem na podklad a zakoupit ho v příslušné specializo- vané prodejně).

6.6 Držák posuvné tyče/posuvného dřeva

(obr. 16) Držák (27) připevněte pomocí dvou matic (34) a podložek (36) do otvoru v pravé přední noze pily. 6.7. Přepravní rukojeti (obr. 17) Přepravní rukojeti (23) přišroubujte na přední nohy pily; použijte k tomu šrouby (41), podložky (36) a matice (33).

6.8 Montáž ochrany pilového kotouče

Ochranu pilového kotouče (4) nasaďte na dlouhý otvor (y) na roztahovacím klínu. Ochranu pilového kotouče připevněte za po- moci šroubu (x) a utáhněte ho natolik pevně, aby ochrana pilového kotouče ještě zůstala pohyblivá.

Varování! Před začátkem řezání se ochrana pilového kotouče musí sklopit na řezaný ma- teriál.

Při připojení sací hadice odsávacího zařízení s přípojkou 100 mm lze odejmout kryt (3) na ochraně pilového kotouče (odsávací zařízení není součástí dodávky).

Při používání odsávacího zařízení: Spojte odsávací přípojku 36 mm na ochraně pilové- ho kotouče pomocí odsávací hadice (38) s odsávací přípojkou (42). Odsávací zařízení připojte na odsávací přípojku 100 mm (42).

Stroj se nesmí používat bez ochrany pilového kotouče.

6.9 Výměna vložky stolu (obr. 19)

Při poškození, při výměně pilového kotouče a při nastavení roztahovacího klínu je nutné vložku stolu otevřít.

Vyměňte opotřebovanou nebo poškozenou vložku stolu, abyste předešli zvýšenému rizi- ku poranění.

Pozor! Vytáhněte síťovou zástrčku.

Odšroubujte šrouby se zapuštěnou hlavou (43) na vložce stolu.

Vyjměte vložku stolu (15).

Montáž nové vložky stolu se provádí v opačném pořadí.

6.10 Montáž a nastavení roztahovacího klínu

Nebezpečí! Vytáhněte síťovou zástrčku.

Vyjměte vložku stolu (viz 6.9).

Pilový kotouč (5) nastavte na max. hloubku řezu, uveďte ho do polohy 0° a zaaretujte ho.

Roztahovací klín (2) posuňte nahoru.

Vzdálenost mezi pilovým kotoučem (5) a roztahovacím klínem (2) má být 3-5 mm.

Matici (z) opět utáhněte a namontujte vložku stolu.

6.11 Montáž/výměna pilového kotouče

(obr. 21) Nebezpečí! Vytáhněte síťovou zástrčku. Pozor! Při manipulaci s pilovými kotouči vždy noste ochranné pracovní rukavice. Nebezpečí zranění!

Matice uvolníte tak, že jeden klíč (vel. 30) nasadíte na matici a druhý otevřený klíč (vel.

31) nasadíte na přírubu kvůli kontrování proti

Pozor! Maticí otáčejte ve směru otáčení pilo- vého kotouče.

Sejměte vnější přírubu a starý pilový kotouč stáhněte směrem šikmo dolů z vnitřní příruby.

Příruby pilového kotouče před montáží nové- ho pilového kotouče pečlivě vyčistěte.

Nový pilový kotouč v opačném pořadí kroků opět nasaďte a poté utáhněte.

Varování! Dbejte na směr chodu, zkosení zubů musí ukazovat ve směru chodu, tzn. dopředu (viz šipka na ochraně pilového kotouče).

Opět namontujte a nastavte roztahovací klín (2) a také ochranu pilového kotouče (4) (viz 6.8–6.10).

Než začnete s pilou opět pracovat, zkontroluj- te funkčnost ochranných zařízení.

6.12 Montáž příslušenství – posuvných saní

Posuvné saně lze zakoupit navíc jako zvláštní příslušenství k tomuto stroji – nejsou součástí dodávky.

Na stolní kotoučové pile: Odmontujte vodicí lištu pro univerzální doraz (8).

Posuvné saně smontujte tak, jak je znázorněno na obr. 27–32. Dbejte přitom na to, aby obě distanční podložky (110) byly umístěny mezi profil (115) a desku saní (100). Klíč s vnitřním šestihranem: není součástí dodávky, lze ho zakoupit ve specializovaném obchodě.

Pozor: Šroub (108) neutahujte příliš pevně. Doraz musí zůstat pohyblivý kvůli nastavení úhlu na desce.

Svěrací páku (104) je nutné namontovat tak, aby byl doraz při uvolnění svěrací páky po- hyblivý, a při natažené svěrací páce musí být zaaretovaný. Dbejte při montáži na to, aby se mezi samosvornou maticí (121)a podložkou (123) nacházela pružná podložka (114). (obr.31)

Úhelníky (103, 105) a vzpěry (106, 107) přišroubujte na stolní kotoučovou pilu (obr. 32).

Saně nasaďte zepředu na vodicí lištu (102) (obr. 33).

Pokud mezi vodicí lištou a ložisky existuje vůle, je nutné spodní ložisko seřídit pomocí šroubu (A), aby saně klouzaly bez vůle.

Šrouby s vnitřním šestihranem (111) s knoflíkem (113) a podložkou (117) namontuj- te na lištu (102) dopředu a dozadu (obr. 34), slouží jako koncový doraz.

Dorazová lišta se musí pohybovat ve vzdále- nosti cca 1 mm paralelně ke stolu pily. Proto volně našroubujte úhelníky (103, 105) a vzpěry (106, 107) a nastavte je tak, aby byla lišta v každé poloze ve vzdálenosti 1 mm od stolu pily. Držáky opět utáhněte.

Vezměte v úvahu skutečnost, že s ohle- dem na stav při dodání mohou i při správné montáži zvláštního příslušenství (posuvných saní) přebývat volné šrouby/podložky, např. proto, že už jsou namontované na stolní okružní pilu.

7.1 Zapínač/vypínač a ochrana proti přetížení

Stisknutím zeleného tlačítka „I“ je možné pilu zapnout. Před začátkem řezání vyčkejte, až pilový kotouč dosáhne svého maximálního počtu otáček.

Ochrana proti přetížení Motor tohoto přístroje je chráněn proti přetížení vypínačem proti přehřátí. Vypínač proti přetížení vypne přístroj ve chvíli, kdy dojde k překročení hraniční teploty a hodnoty zatížení. Stiskněte tlačítko „0“ a nechte přístroj několik mi- nut vychladnout. Poté přístroj zapněte stisknutím zeleného tlačítka „I“.

7.2 Nastavení hloubky řezu (obr. 1, 22)

Otáčením ruční kliky (13) lze pilový kotouč (5) nastavit na požadovanou hloubku řezu. Proti směru hodinových ručiček: menší hloubka řezu. Ve směru hodinových ručiček: větší hloubka řezu. 7.3. Paralelní doraz

Dodaný univerzální doraz (7) disponuje dvěma různě vysokými vodicími plochami.

Při přestavení dorazové lišty (6) na nízkou vodicí plochu je nutné povolit oba rýhované šrouby (w) a poté uvolnit dorazovou lištu (6) z univerzálního dorazu (7).

V závislosti na požadované výšce řezu lze dorazovou lištu posunout do dvou různých zářezů na univerzálním dorazu a upevnit ji pomocí rýhovaných šroubů.

Podle tloušťky řezaných materiálů je možné dorazovou lištu (6) ve tvaru L připevnit na univerzální doraz (7) vleže naplocho nebo vestoje s vysokou hranou.

7.3.2 Šířka řezu (obr. 1, 23)

Při podélném řezání dřevěných dílů se musí použít univerzální doraz (7) s dorazovou lištou (6).

Univerzální doraz se musí nasadit do vodicí lišty (8) stolu pily.

Nastavte úhel univerzálního dorazu (7) na po- zici 0° a zatáhněte zajišťovací rukojeť (10).

Posuňte univerzální doraz na požadovanou šířku řezu a zatáhněte za zajišťovací rukojeť (11).

Zkontrolujte šířku řezu zkušebním řezem (viz

7.3.3 Nastavení délky dorazu (obr. 23)

Aby se zabránilo váznutí řezaného materiálu, lze dorazovou lištu (6) v podélném směru posouvat.

Základní pravidlo: Zadní konec dorazu naráží na smyšlenou přímku, která začíná přibližně ve středu pilového kotouče a pod úhlem 45° probíhá směrem dozadu.

Nastavení potřebné šířky řezu. - Povolte rýhované šrouby (w) a posuňte do- razovou lištu (6) tak dalece dopředu, až dojde k přetnutí smyšlené přímky v úhlu 45°. - Rýhované šrouby (w) opět utáhněte.

7.4 Univerzální doraz jako úhlový doraz/

příčný doraz (obr. 1, 23, 24b)

Univerzální doraz (7) zasuňte do vodicí lišty (9).

Povolte zajišťovací rukojeť (10).

Příčný doraz (6) otočte tak, aby šipka uka- zovala požadovaný úhel. 0° pro použití jako příčný doraz (řezy v úhlu 90°), jiné úhly pro úhlové řezy.

Zajišťovací rukojeť (10) opět utáhněte, zajišťovací rukojeť 11 zůstává volná.

Pozor! Dorazovou lištu neposouvejte příliš da- leko doprava ve směru pilového kotouče (4). Vzdálenost mezi dorazovou lištou a pilovým kotoučem by měla činit cca 2 cm.

7.5 Nastavení úhlu (obr. 22)

Vpředu a vzadu na přístroji uvolněte zajišťovací rukojeti (14).

Nastavte požadovaný úhel na úhlové stupnici (12).

Vpředu a vzadu na přístroji opět zatáhněte zajišťovací rukojeti (14).

7.6 Posuvné saně (příslušenství) jako úhlový

doraz/příčný doraz (obr. 36)

Podobně jako v případě univerzálního dorazu je možné použít také posuvné saně jako úhlo- vý doraz/příčný doraz (viz 6.12).

Povolte svěrací páku (104).

Dorazovou lištu (101) otočte tak, aby šipka ukazovala požadovaný úhel. 0° pro použití jako příčný doraz (řezy v úhlu 90°), jiné úhly pro úhlové řezy.

Opět pevně utáhněte zajišťovací rukojeť (104).

Informace! Dorazovou lištu neposouvejte příliš daleko k pilovému kotouči (4). Vz- dálenost mezi dorazovou lištou a pilovým kotoučem by měla činit cca 2 cm. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 119Anl_TE_TS_2231_U_2831_UD_SPK7.indb 119 23.04.14 08:4023.04.14 08:40CZ

Po každém novém nastavení doporučujeme provést zkušební řez, kterým zkontrolujete nastavené rozměry.

Po zapnutí pily vyčkejte, až pilový kotouč dosáhne maximálního počtu otáček, a teprve potom začněte řezat.

Pozor při zahajování řezu!

Přístroj provozujte pouze s odsáváním.

Pravidelně kontrolujte a čistěte odsávací kanály.

Před každým řezáním zkontrolujte, jestli je možné ochranu pilového kotouče sklopit na obrobek a jestli je brzdná doba pilového kotouče menší než 10 sekund. Přístroj nepro- vozujte v případě, že je brzdná doba delší, a obraťte se na zákaznický servis.

8.1 Provádění podélných řezů (obr. 24a)

Při tomto řezu se obrobek prořezává v podélném směru. Jedna hrana obrobku se tlačí na univer- zální doraz (7), zatímco plochá strana přiléhá ke stolu pily (1). Ochrana pilového kotouče (4) musí být vždy sklopena na obrobek. Pracovní postoj při podélném řezu nesmí být nikdy v jedné přímce s průběhem řezu.

Univerzální doraz (7) nastavte podle výšky obrobku a požadované šířky (viz 7.3).

Ruce se semknutými prsty položte naplocho na obrobek a posouvejte ho podle univer- zálního dorazu (7) do pilového kotouče (5).

Boční vedení levou nebo pravou rukou (podle polohy univerzálního dorazu) provádějte pou- ze po přední hranu ochranného krytu.

Obrobek protáhněte vždy až do konce roztahovacího klínu (2).

Odpad z řezání nechte ležet na stole pily (1) do té doby, dokud se pilový kotouč (5) opět zcela nezastaví.

Dlouhé obrobky zajistěte proti přepadnutí na konci řezání! (např. odvalovací stojan atd.)

8.1.2 Řezání úzkých obrobků (obr. 25)

Podélné řezy obrobků o šířce menší než 120 mm se musejí bezpodmínečně provádět za použití po- suvné tyče (29). Posuvná tyč je součástí dodávky. Opotřebovanou nebo poškozenou posuvnou tyč okamžitě vyměňte.

8.1.3 Řezání velmi úzkých obrobků (obr. 26)

Pro podélné řezy velmi úzkých obrobků o šířce 30 mm a méně je bezpodmínečně nutné používat posuvné dřevo.

Přitom je třeba dát přednost nízké vodicí ploše paralelního dorazu.

Součástí dodávky je vhodná pomůcka pro posuv dřeva (28). Opotřebované po- suvné dřevo včas nahraďte.

8.1.4 Provádění šikmých řezů (obr. 22)

Šikmé řezy se provádějí zásadně za použití uni- verzálního dorazu jako paralelního dorazu (7).

Pilový kotouč (5) nastavte na požadovaný rozměr úhlu (viz 7.5).

Paralelní doraz (7) nastavte podle šířky a výšky obrobku (viz 7.3.1).

Proveďte řez odpovídající šířce obrobku (viz

8.1.1, 8.1.2 a 8.1.3).

8.1.5 Provádění příčných řezů (obr. 24b)

Univerzální doraz (7), případně posuvné saně, nastavte na požadovaný rozměr úhlu (viz 7.4 nebo 7.6).

Pozici dorazové lišty (6/101) případně up- ravte tak, aby při řezu nekolidovala s pilovým kotoučem.

Obrobek tlačte pevně k dorazové liště (6, příp. 101).

Univerzální doraz, případně posuvné saně a obrobek, posouvejte ve směru pilového kotouče a provádějte řez.

Varování! Vždy pevně držte vedený obro- bek, nikdy volný obrobek, který se řeže.

Univerzální doraz, příp. posuvné saně, posou- vejte vždy tak dalece dopředu, až je obrobek úplně přeříznutý.

Pilu opět vypněte. Odpad odstraňte teprve tehdy, když se pilový kotouč zcela zastaví.

9. Výměna síťového napájecího

vedení Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 120Anl_TE_TS_2231_U_2831_UD_SPK7.indb 120 23.04.14 08:4023.04.14 08:40CZ

10. Čištění, údržba a objednání

náhradních dílů Nebezpečí! Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

Při přepravě zvedejte přístroj za přepravní rukojeti a přemísťujte ho popojížděním na kolečkách.

Přístroj přepravujte pouze s instalovanými ochrannými pomůckami, např. s ochranou pilového kotouče.

Při přepravě vozidly: Zajistěte přístroj proti sklouznutí, bezpečně ho přivažte.

Při přepravě přístroje vezměte v úvahu hmotnost stroje (viz technická data).

10.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

11. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním ba- lení. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 121Anl_TE_TS_2231_U_2831_UD_SPK7.indb 121 23.04.14 08:4023.04.14 08:40CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny TE-TS 2231 U:

Přístroj splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To znamená, že není přípustné používání na libovolných přípojných bodech.

Přístroj může při nepříznivých síťových poměrech vést k dočasným kolísáním napětí.

Přístroj je určen výhradně pro použití na přípojných bodech, které a) nepřekračují maximální přípustnou impedanci sítě Z sys = 0,398 Ω, nebo b) mají dlouhodobé proudové zatížení sítě minimálně 100 A na fázi.

Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem, aby Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných požadavků a) nebo b. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 122Anl_TE_TS_2231_U_2831_UD_SPK7.indb 122 23.04.14 08:4023.04.14 08:40CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Klínový řemen, uhlíkové kartáčky, vložka stolu, posuvná tyč Spotřební materiál/spotřební díly* Pilový kotouč Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 123Anl_TE_TS_2231_U_2831_UD_SPK7.indb 123 23.04.14 08:4023.04.14 08:40CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku

zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chy-

bou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokyn ů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-

gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 124Anl_TE_TS_2231_U_2831_UD_SPK7.indb 124 23.04.14 08:4023.04.14 08:40NL

114. Vzmetna podložka

Vzdolžna prečka (2x)
