HASZNÁLATI ÚTMUTATÓ GELC 1825 LiSolo EINHELL

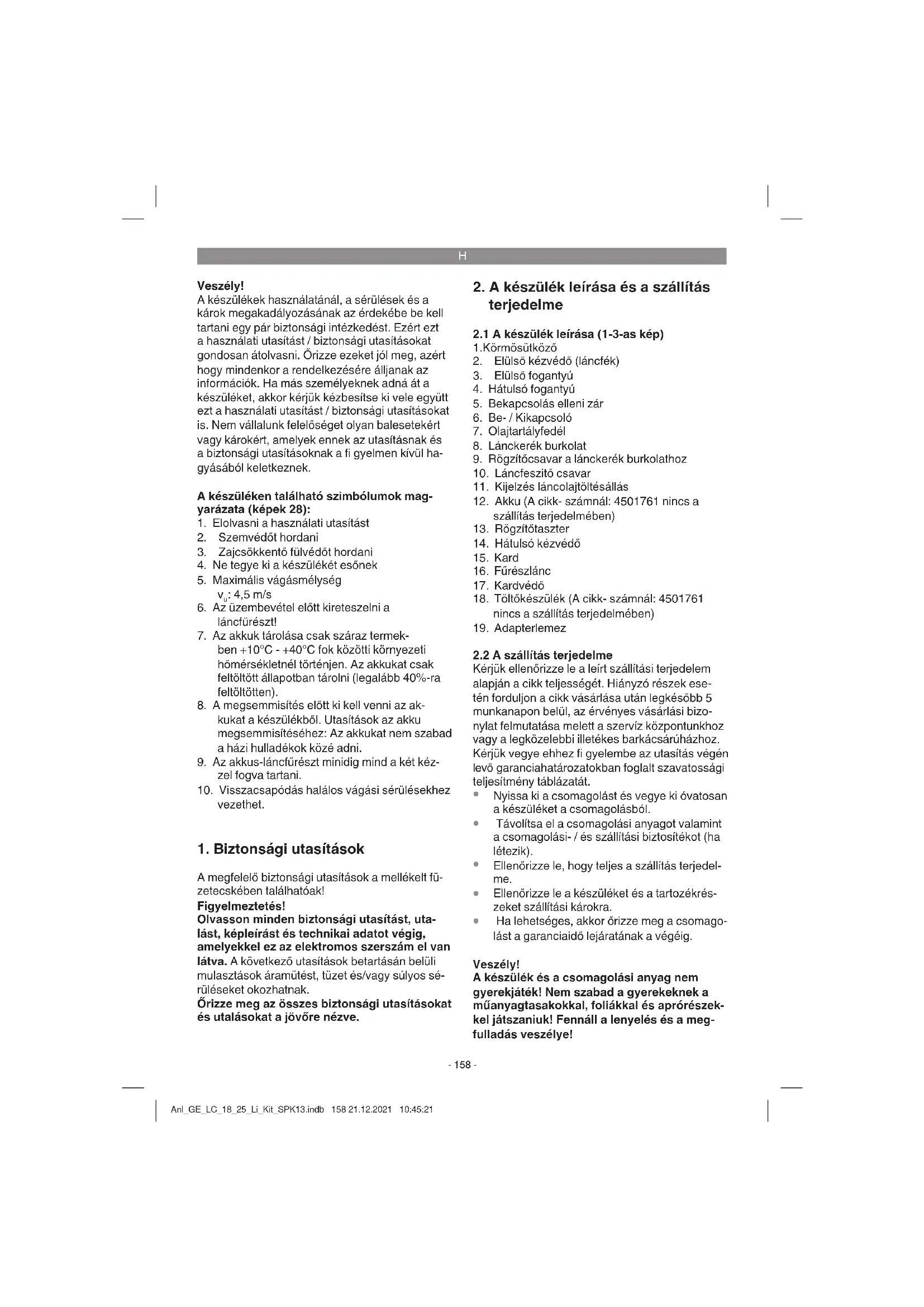

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek. A készüléken található szimbólumok mag- yarázata (képek 28):

1. Elolvasni a használati utasítást

2. Szemvédőt hordani

3. Zajcsökkentő fülvédőt hordani

4. Ne tegye ki a készülékét esőnek

5. Maximális vágásmélység

6. Az üzembevétel előtt kireteszelni a

7. Az akkuk tárolása csak száraz termek-

ben +10°C - +40°C fok közötti környezeti hőmérsékletnél történjen. Az akkukat csak feltöltött állapotban tárolni (legalább 40%-ra feltöltötten).

8. A megsemmisítés előtt ki kell venni az ak-

kukat a készülékből. Utasítások az akku megsemmisítéséhez: Az akkukat nem szabad a házi hulladékok közé adni.

9. Az akkus-láncfűrészt minidig mind a két kéz-

10. Visszacsapódás halálos vágási sérülésekhez

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Figyelmeztetés! Olvasson minden biztonsági utasítást, uta- lást, képleírást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli mulasztások áramütést, tüzet és/vagy súlyos sé- rüléseket okozhatnak. Őrizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (1-3-as kép)

2. Elülső kézvédő (láncfék)

5. Bekapcsolás elleni zár

8. Lánckerék burkolat

9. Rögzítőcsavar a lánckerék burkolathoz

10. Láncfeszitő csavar

11. Kijelzés láncolajtöltésállás

12. Akku (A cikk- számnál: 4501761 nincs a

szállítás terjedelmében)

18. Töltőkészülék (A cikk- számnál: 4501761

nincs a szállítás terjedelmében)

2.2 A szállítás terjedelme

Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek ese- tén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül, az érvényes vásárlási bizo- nylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez fi gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye! Anl_GE_LC_18_25_Li_Kit_SPK13.indb 158 21.12.2021 10:45:21H

Eredeti használati utasítás

Biztonsági utasítások

3. Rendeltetésszerűi használat

Az akkus-láncfűrész kisfák kivágására vala- mint fatörzsök, ágak, fagerendák, lécek, stb. fűrésezlésére van előrelátva és fel lehet használni haránt- és hosszvágásokra. Nem alkalmas más anyagok mint fák fűrészelésére. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva.

Feszültségellátás motor: ........................18 V d.c. Üresjárati fordulatszám n

Töltőkészülék, kimeneti feszültség: ........20 V d.c. Töltőkészülék, kimeneti áram: ........................3 A Töltőkészülék, hálózati feszültség: .......................... 200-250V~ 50-60Hz Akku- típus: ................................................ Li-Ion Az akkucellák száma: ....................................... 5 Akkukapacitás: ............................................. 3 Ah Kardhossz .............................................. 250 mm Vágáshossz max.: .................................. 230 mm Vágássebesség a névleges fordulatszámnál: .......................................4,5 m/s Olajtartály-töltési mennyiség: ....................200 ml Súly ..................................................... kb. 2,6 kg Típus lánc ..............................Oregon 90PX040X ........................................... Kangxin 3/8.04340S Típus kard .........................Oregon 104MLEA041 ....................................... Kangxin AP10-40437P Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az EN 62841-1; EN 62841-4-1 szerint lettek mérve. Hangnyomásmérték L

.......................................3 dB Hangteljesítménymérték L

.................................2,88 dB Garantált hangtelyesítményszint L

: ... 100 dB(A) Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Rezgésösszértékek (három irány vektorösszege) az EN 62841-1; EN 62841-4-1 szerint lettek meg- határozva. Fogantyú teher alatt Rezgés emisszióérték, elülső fogantyú

Rezgés emisszióérték, hátulsó fogantyú

A megadott rezgésemisszióértékek és a me- gadott zajkibocsátási értékek egy normált ellenőrzési folyamat szerint lettek mérve és fel le- het őket használni az egyik elektromos szerszám- nak egy másikkal való összehasonlítására. A megadott rezgésemisszióértékeket és a mega- dott zajkibocsátási értékeket a megterhelés ideig- lenes felbecsülésére is fel lehet használni. Figyelmeztetés: A rezgési és a zajkibocsátási értékek az elektro- mos szerszám tényleges használata alatt eltérhet a megadott értékektöl, attol függően, hogy hogy- an és milyen módon lesz az elektromos szerszám használva, főleg attol, hogy milyen fajta munka- darabok lesznek megdolgozva. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

5. Beüzemeltetés előtt

Figyelmeztetés! Mielőtt beállításokat végezne el a készüléken, húzza mindig ki az akkut. Veszély! Csak akkor dugni be az akkut, ha már teljesen fel van szerelve a láncfűrész és be van állítva a láncfeszesség. Hordjon mindig védőkesztyűket, ha a láncfűrészen dolgozna, azért hogy elkerülje a sérüléseket.

5.1 A kard és a fűrészlánc felszerelése

Csomagoljon minden részt gondosan ki, ellenőrizze le őket teljességükre (ábrák 2-3).

Kiengedni a lánckerékburkolat (9) rögzítőcsavarját (4-es ábra).

Levenni a lánckerékburkolatot (8) (5-ös ábra).

Az ábrázolás szerint befektetni a fűrészláncot (16) a kard (15) körülfutó horonyába (ábra 6a/ poz. A).

Az ábrázolás szerint befektetni a kardot és a láncot az akkus-láncfűrész befogójába. Ennél a láncot a kis fogaskerék köré vezetni (ábra 6b és 6c/poz. B).

Felrakni a lánckerékburkolatot és rögzíteni a rögzítőcsavarral (9) (7-es ábra). Figyelem! A rögzítőcsavart csak a láncfeszesség (lásd az 5.2-es pontot) beállítása után csavarni végle- gesen feszesre.

5.2 A fűrészlánc megfeszítése

Figyelmeztetés! A leellenőrzési és a beállítási munkálatok előtt mindig kihúzni az akkut. Hordjon mindig védőkesztyűket, ha a láncfűrészen dolgoz- na, azért hogy elkerülje a sérüléseket.

Egy pár fordulattal kiengedni a lánckerékbur- kolat (9) rögzítőcsavarját (4-es ábra).

A láncfeszítőcsavar által beállítani a láncfes- zességet (8-es ábra/ poz. 10). Jobbracsa- varás növeli a láncfeszességet, balracsavarás csökkenti a láncfeszességet. A fűrészlánc akkor van helyesen megfeszítve, ha a kard közepén cca. 3-4 mm-ig meg lehet emelni (9- es ábra).

Feszesre csavarozni a lánckerékburkolat (9) rögzítőcsavarját (7-es ábra). Figyelem! Minden láncszemnek rendesen benne kell feküdnie a kard vezetőhoronyában. Utasítások a fűrészlánc megfeszítéséhez: A fűrészláncnak helyesen meg kell feszítve len- nie, ahhoz hogy egy biztos üzemet garantáljon. Az optimális feszességet azon ismeri fel, ha a kard közepén a fűrészláncot körülbelül 3-4 mm-re meg lehet emelni. Mivel a fűrészlánc a fűrészelésnél felhevül és azáltal megváltozik a hossza, kérjük ellenőrizze minden 10 percben a láncfeszességet és állítsa be szükség esetén. Ez főleg új fűrészláncoknál érvényes. A befejezett munka után lazítsa meg a fűrészláncot, mivel a le- hülésnél ez megrövidül. Ezáltal megakadályozza, hogy a lánc kárt vegyen.

Figyelmeztetés! A leellenőrzési és a beállítási munkálatok előtt mindig kihúzni az akkut. Hordjon mindig védőkesztyűket, ha a láncfűrészen dolgoz- na, azért hogy elkerülje a sérüléseket. Figyelem! Ne üzemeltese sohasem a lán- cot fűrészláncolaj nélkül! A láncfűrésznek a fűrészlánc olajnélküli vagy a minimális-jelzésalatti olajállással való használata (10-es ábra/poz. B) a lácfűrész megrongálódásához vezet! Figyelem! Figyelembe venni a hőmérsékleti viszonyokat: Különböző környezeti hőmérsékleteknek nagyon különböző viszko- zitású kenőszerekre van szüksége. Alacsony hőmérsékleteknél, elegendő olajfi lm eléréséhez egy hígfolyós olajra (alacsony viszkozitás) van szükség. Ha ugyanezt az olajat nyáron használná, akkor ez már eleve a magasabb hőmérsékletek által tovább csepfolyósodna. Azáltal megszakad- hat az olajfi lm, a lánc túlhevülhet és megrongá- lódhat. Továbbá elég a kenőolaj és azáltal egy nem szüksékes környezetszennyezéshez vezet. Az olajtartály feltöltése:

Leállítani a fűrészláncot egy sík felületre.

Megtisztítani az olajtartálfedél körüli részt (10- es ábra/poz. A) és azt azután kinyitni.

Megtölteni a tartályt fűrészláncolajjal. Ügyel- jen ennél arra, hogy ne kerüljön piszok a tar- tályba, azért hogy ne duguljon el a porlasztó.

Bezálrni az olajtartályfedelet.

5.4 A LI-akku-csomag feltöltése

(ábrák 11-től – 12-ig) Az akku védve van mélylemerülés elöl. Egy inte- grált védőkapcsoló automatikusan kikapcsolja a készüléket, ha lemerült az akku. Figyelmeztetés! Ne üzemeltesse többet a be-/ kikapcsolót, ha a védőkapcsoló lekapcsolta a készüléket. Ez az akkun károkhoz vezethet.

1. Kihúzni az akku-csomagot a kézi markolatból,

ennél lefelé nyomni a rögzítőtasztert (13).

2. Hasonlítsa össze, hogy a típustáblán me-

gadott hálózati feszültség, megegyezik-e a fennálló hálózati feszültséggel. Dugja a töltőkészülék (18) hálózati csatlakozóját a dugaszoló aljzatba. Pislogni kezd a zöld LED.

3. Tolja az akkut a töltőkészülékre.

A 12-es pont (a töltőkészülék kijelzése) alatt egy táblázat található a töltőkészüléken levő LED jelzések különböző jelentéseivel. Ha az akku-csomag töltése nem lehetséges, ak- kor kérjük vizsgálja meg,

hogy a hálózati aljzatban van e hálózati fes- zültség.

hogy a töltőkészülék töltőkontaktusain kifo- gástalan e a kontaktus. Ha az akku-csomag töltése még mindig nem le- hetséges, akkor kérjük,

a töltőkészüléket és a töltőadaptert

és az akku-csomagot a vevőszolgálatunkhoz beküldeni. Egy szakszerű elküldéséhez kérjük kontaktál- ja a vevőszolgálatunkat vagy az eladó helyet, ahol vásárolta a készüléket. Az akkuk ill. akkus készülékek elküldésénél vagy megsemmisítésénél vegye fi gyelembe, hogy rövidzárlat és tűz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva! Az akku-csomag hosszú élettartamának az ér- dekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku- csomag defektusához vezet!

5.5 Akku-kapacitás jelző (12-es ábra)

Nyomja meg az akku-kapacitás jelző (A) kapcso- lóját. A 3 LED által szignalizálja az akku-kapacitás jelző (B) az akku töltésállapotát. Mind a 3 LED világít: Az akku teljesen fel van töltve. 2 vagy 1 LED világít: Az akku elegendő fennmaradt töltéssel rendel- kezik. 1 LED pislog: Üres az akku, töltse fel az akkut. Minden LED villog: Alul van lépve az akku hőmérséklete. Távolítsa el az akkut a készülékről és hagyja az akkut egy napig szobahőmérsékletnél lehülni. Ha újra fellép a hiba, akkor mélyre le lett merítve az akku és defektes. Távolítsa el az akkut a készülékről. Egy defektes akkut nem szabad többet használni ill. nem szabad többet tölteni.

Dugja be az akkut a készüléken.

A 13-as ábrán mutatottak szerint a láncfűrészt mind a két kézzel feszesen megfogni (hüvely- kujj a fogantyú alatt).

Nyomni és tartani a bekapcsolási zárt (1-es ábra/poz. 5).

A be-/kikapcsolóval bekapcsolni a láncfűrészt. Most ismét el lehet engedni a be- kapcsolási zárat. Kikapcsolni Elengdeni a be-/kikapcsolót (1-es ábra/poz. 6). A beépített fék rövid időn belül leállítja a forgó fűrészláncot. Húzza mindig ki a hálózati csatlako- zót, ha megszakítja a munkát. Figyelem! A fűrészt csak az elüső fogantyúnál fogva hordani! Ha a csatlakoztatott fűrészt csak a kapcsolóelemekkel való hátulsó fogantyúnál fogva hordja, akkor megtörténhet, hogy véletlenül egyidejüleg a bekapcsolás elleni zárt és a be-/ kikapcsolót üzemelteti és megindul a láncfűrész.

6.2 A motorfék védőberendezései

Motorfék A motor zonnal lefékezi a fűrészláncot, miután a be-/kikapcsoló (1-es ábra/poz. 6) el lett engdeve vagy meg lett szakítva az áramellátás. Azáltal az utánfutó lánc általi sérülés veszélye lényegessen le lesz csökentve. Láncfék A láncfék az egy védőmechanizmus, amely az elülső kézvédő (1-es ábra/poz. 2) által lesz kiol- dva. Ha a láncfűrész egy visszacsapódás által hátra lesz hajítva, akkor kiold a láncfűrész és 0,1 másodpercnél rövidebb idő alatt leállítja a Anl_GE_LC_18_25_Li_Kit_SPK13.indb 161 21.12.2021 10:45:22H

fűrészláncot Ellenőrizze rendszeresen le a lán- cfék működését. Hajtsa ehhez előre a kézvédőt (1-es ábra/poz. 2) és kapcsolja röviden be a láncfűrészt. A fűrészláncnak nem szabad megin- dulnia. Húzza addig hátra az elülső kézvédőt (1-es ábra/ poz. 2), amig be nem reteszel, azért hogy kie- resztje a láncféket. Figyelem! Ne használja a fűrészt, ha a védőberendezések nem működnek kifogástala- nul. Ne próbálja meg a bizonságra releváns védőberendezéseket saját maga megjavítani, hanem forduljon a szevízünkhöz vagy egy hason- lóan kvalifi kált műhelyhez. Kézvédő Az elülső kézvédő (egyidejüleg láncfék) (1-es ábra/poz. 2) és a hátulsó kézvédő (1-es ábra/poz.

14) védik az ujjakat a fűrészlánc kontaktus általi

sérülések elöl, ha az túlterhelés miatt elszakadna.

7. Dolgozás a láncfűrésszel

Minden bevetés előtt ellenőrizze le a következő pontokat, azért hogy biztosan tudjon dolgozni. A láncfűtrész állapota A munkálatok elkezdése előtt ellenőrizze le a láncfűrészt a gépházon, hálózati kábelon, fűrészláncon és a kardon levő sérülésekre. Ne vegyen sohasem nyílvánosan megrongálódott készüléket üzembe. Olajtartály Az olajtartály töltöttségi állapota. Ellenőrizze a munka alatt is le, hogy mindig elegendő olaj van e benn. A lancfűrész serülésének az elkerüléséhez ne üzemeltese sohasem a fűrészt, ha nincs ben- ne olja vagy ha az olajállás a min. jelzés alá esett (10-es ábra/poz. B). Egy töltés átlagban 15 percre elég, a szünetektől és a megterheléstöl függően. Fűrészlánc A fűrészlánc feszessége, a vágóélek állapota. Minnél élesebb a fűrészlánc, annál könnyebben és kontroláltabban lehet a láncfűrészt kezelni. Ugyanez érvényes a láncfeszességre. A dolgozás alatt is minden 10 percben leellenőrizni a lánc- feszességet, azért hogy növelje a biztonságot! Különösen új fűrészláncok hajlamosak a növelt kitágulársa. Láncfék Ellenőrizze le a „Védőberendezések” fejzetben leírottak szerint a láncfék működését és engedje ki. Védőruha Viseljen okvetlenül a megfelelő, feszesen tes- thez álló védőruhát mint vágásvédőnadrágot, kesztyűket és biztonsági cipőket. Zajcsökkentő fülvédőt és védőszemüveget. Hordjon a fák kivágásánál és erdőben való munkáknál okvetlenül egy integrált hallás és arcvédővel feszerelt védőszemüveget. Ez védel- met nyújt a leeső ágak és visszacsapódó gallyak elöl.

7.2 Az alapvető munkáknál való helyes el-

járás módjának a magyarázata Fakivágás (ábrák 14-től – 17-ig) Ha két vagy több személy egyidejűleg felvagdal vagy kivág, akkor a fát kivágó és a vágó személy közötti távolságnak a kivágásra előrelátott fának legalább a duplájának kellene lennie (14-es ábra). A fák kivágásánál ügyelni kell arra, hogy más sze- mélyek ne legyenek veszélynek kitéve, ellátóve- zetékek ne legyenek eltalálva és más tárgyi károk se legyenek okozva. Ha a fa egy ellátóvezetékkel kerülne érintkezésbe, akkor ezt a környezeti energiaellátási vállalatnak azonnal a tudására kell hozzni. A lejtőn való fűrészelési munkálatoknál a láncfűrész kezelőjének a terepen mindig a kiváf- gásra előrelátott fa felett kell tartózkodnia, mivel a fa a kivágás után a hegyen lefelé fog gurulni vagy csúszni (15-ös ábra). A fa kivágása előtt egy menkülési útat kell tervez- ni és ha szükséges akkor szabaddá tenni. A me- nekülési útnak az elvárt döntési vonaltól ferdén hátrafelé kell elvezetnie, mint ahogyan a 16-os ábrán mutatva van (A=veszélyeztetett zóna, B=döntési irány, C=menekülési rész). A kivágás előtt fi gyelembe kell venni a fa termés- zetes dőlését, a nagyobb ágak helyzetét és a szél irányát, azért hogy meg tudja itélni a fa döntési irányát. Szennyezéseket, köveket, laza fakérgeket, szöge- ket, kapcsokat és drótot el kell távolítani a fáról. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 162 21.12.2021 10:45:22H

Rovátkoló vágást tenni (17-es ábra) A döntési irányal derékszögben a faátmérő 1/3- ának megfelelő mélységű rovátkát (A) fűrészelni, a 17-es ábrán mutatottak szerint. Elősször az alulsó vízszintes rovátkoló vágást (1) elvégezni. Ezáltal meg lesz akadáyozva a fűrészlánc vagy a vezetősín beszorulása a második rovátkoló vágás feltevésénél. Döntővágást tenni (17-es ábra) A döntővágást legalább 50 mm-re a vízszintes rovátkoló vágás felé helyezni. A döntővágást (B) a rovátkáló vágáshoz vízszintesen elvégezni. A döntővágást csak olyan mélyre befűrészelni, hogy még egy gerinc (döntésoldal) (D) maradjon állva. A gerinc megakadályozza, hogy a fa meg- forduljon és rossz irányba dőljön. Ne fűrészelje át a gerincet. A döntővágásnak a gernchez való kö- zeledésekor a fának el kellene kezdenie dőlni. Ha úgy mutatkozik, hogy a fa esetleg nem a kívánt döntési irányba (C) dől vagy visszafelé hajlik és beszorítja a fűrészláncot, akkor megszakíatni a döntővágást és a nyíllás kinyitásához valamint a fának a kívánt döntési irányba való átdöntéséhez használjon ékeket fából, műanyagból vagy alumi- niumból. Ha a fa elkezd dőlni, akkor eltávolítani a láncfűrészt a vágásból, kikapcsolni, lefektetni és a veszélyeztetett területet a tervezet menekülési úton elhagyni. A leeső ágakra ügyelni és no bot- lódjon meg. Gallyaktó megfosztani Ezalatt a kivágott fa gallyainak a levágását értjük. A gallyaktól való megfosztásnál elősször a lefelé irányuló nagyobb galyakat, amelyek támaszt- ják a fát, rajta hagyni, amig a törzs szét nincs fűrészelve. A kissebb ágakat a 18-as ábrának megfelelően (A=vágásírány a gallyaktól való meg- fosztásnál, B=a talajtól távol tartani! a támasztó ágakat addig rajta hagyni, amig a törzs szét nincs fűrészelve) alulról felfelé egy vágással levágni. Ágakat amelyek feszesség alatt állnak, azokat alulról felfelé kellene fűrészelni, azért hogy elkerülje a fűrész beszorulását. Fatörzsöt feldarabolni Ezalatt a kivágott fának a részekre való felosz- tását értik. Ügylejen a biztos állására és a testi súlyának mind a két lábára való egyenletes elosz- tására. Ha lehetséges, akkor a törzsnek ágak, gerendák vagy ékek által alá kell támasztva vagy fektetve lennie. Kövesse az egyszerű utasításokat az egyszerű fűrészeléshez. Ha a fatörzsnek az egész hossza egyenletesen felfekszik, a 19-es ábrán mutatottak szerint, akkor felülről lefelé lesz fűrészeleve. Ügyeljen ennél ara, hogy ne vágjon a talajba. Ha a fatörzs az egyik végén felfekszik, a 20- as ábrán mutatottak szerint, akkor elősször a fatörzsátmérőnek 1/3-át aluról indulva fűrészeleni (A) azért hogy elkerülje a széthasadást. A má- sodik vágást felülről (2/3 átmérő) az alulsóvágás magasságában elvégezni (B) (azért hogy elkerül- je a beszorulást). Ha a fatörzs mind a két végén felfekszik, a 21- as ábrán mutatottak szerint, akkor elősször a fatörzsátmérőnek 1/3-át a felső oldalról fűrészeleni azért hogy elkerülje a széthasadást (A). A második vágást alúlról (2/3 átmérő) az elsővágás magasságában elvégezni (B) (azért hogy elkerülje a beszorulást). A lejtőn való fűrészelésnél mindig a fatörzs fe- lett állni, a 15-ös ábrán mutatottak szerint. Az átfűrészelési pillanatbani teljes kontorllának a megtartásáért, a vágás vége felé a rányomási nyomást csökkenteni, anélkül hogy a láncfűrész fogantyújain levő feszes fogást megeresztené. Ügyelni arra, hogy a fűrészlánc ne érintse meg a talajt. A vágás befejezése után a láncfűrész eltávolítása előtt megvárni a fűrészlánc nyugalmi állapotát. Mindig kikapcsolni a láncfűrész motorját, mielőtt az egyik fától a másikhoz váltana.

Visszacsapódás alatt a futó láncfűrész hirtelen fel- és visszacsapódást értjük. Az okok legtöbb- nyire a munkadarab megérintése a kardhegy által vagy a fűrészlánc beszorulása. Visszacsapódásnál hirtelen nagy erők lépnek fel. Ezért a lácfűrész többnyire ellenőrizhetetlenül reagál. A következmények sűrűn a munkások és a környezetben levő személyek nagyon nehéz sérülése. Különösen az oldali vágásoknál, a ferde- és hsszvágásoknál nagyon magas a viss- zacsapódás veszélye, mivel nem lehet használni a körmös ütközőt. Ezért kerülje el, ha lehetséges ilyen vágásokat és dolgozon különösen óvatosan, ha nem lehet elkerülni őket. Egy visszacsapódás veszélye akkor a legma- gasabb, ha a fűrészt a kardhegy környékén teszi fel, mivel ott a legnagyobb az emelőhatás (22-es ábra). Ezért a fűrészt mindig lehetőleg laposan és a körmös ütköző közelében feltenni (23-as ábra). Anl_GE_LC_18_25_Li_Kit_SPK13.indb 163 21.12.2021 10:45:23H

Ügyeljen mindig a helyes láncfeszességre!

Csak kifogástalan láncfűrészeket használni!

Mindig csak előírásosan élesített fűrészlánccal dolgozni!

Ne fűrészeljen sohasem a vállmagasság fe- lett!

Ne fűrészeljen sohasem a kard felső szélével vagy hegyével!

Tartsa a fűrészláncot mindig feszesen mind a két kézzel!

Használja mindig amikor csak lehet a körmös ütközőt elemőpontként. Feszültség alatt álló fa fűrészelése Feszültség alatt álló fának a fűrészelése különös óvatoságot követel! Feszültség alatt álló fa, amely a fűrészelés által a feszültség alol fel lesz sza- badítva, némelykor teljessen ellenőrizhetetlenül reagál. Ez legnehezebb sérülésektől halálos sérü- lésekhez vezethet (ábrák 24-től – 26-ig). Ilyen munkákat csak a kiképzett szakembereknek szabad elvégezniük.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély!

Minden tisztítás előtt kihúzni az akkut.

Ne meritse a készüléket tisztításhoz semmi esetre sem vízbe vagy más folyadékokba.

Tisztítsa rendszeresen meg a feszítőmechanizmust, azáltal hogy présléggel kifújja vagy egy kefével megtisztítja. Ne hasz- náljon szerszámokat a tisztításhoz.

Tartsa a fogantyúkat olajmentesen, azért hogy mindig biztos állása legyen.

Szükség esetén a készüléket egy nedves ronggyal megtisztítani és adott esetben egy enyhe öblítőszerrel.

Ha a láncfűrészt hosszabb ideig nem has- ználná, akkor távolítsa el a láncolajat a tartályból. Tegye a fűrészláncot és a kardot röviden egy olajkádba és csavarja azután egy olajpapírba be.

A fűrészlánc és a kard kicserélése Ki kell cserélni egy újért a kardot, ha

meg van károsulva vagy elhasználódva a csil- lagkerék a kardban A 27-es ábrán mutatottak szerint leszerelni a kardról az adapterlemezt (poz. 19). Szerelje most fel az új kardon az adapterlemezt. Járjon ehhez „A kard és a fűrészlánc felszerelése” fejezet sze- rint el! Az automatikus lánckenés leellenőrzése Ellenőrizze rendszeresen le az automatikus lánckenés működését, azért hogy megelőzze a túlhevülést és az ezzel járó kard és a fűrészlánc megrongálást. Irányítsa ehhez a kardhegyet egy sima felület felé (léc, egy fának felvágása) és ha- gyja a láncfűrész futni. Ha ez a folyamat alatt egy növekvő olajnyom mutatkozna, akkor az autmatikus lánckenés kifo- gástalanul működik. Ha nem mutatkozik egy vilá- gos olajnyom, akkor kérjük olvassa el a megfelelő utasításokat a „Hibakeresés” fejezetben! Ha ezek az utasítások sem segítenek, akkor forduljon a szervízünkhöz vagy egy hasonlóan kvalifi kált műhelyhez. Figyelem! Ne érintse ennél meg a felületet. Tart- son elegedő biztonsági távolságot (cca. 20 cm) be. A fűrészlánc élesítése A láncfűrésszel csak akkor lehetséges eff ektiven dolgozni, ha a fűrészlánc jó állapotban van és éles. Ezáltal a visszacsapódás veszélye is lec- sökken. A fűrészláncot minden szakkereskedőnél után- na lehet élesíteni. Ne próbálja a fűrészláncot saját maga megélesíteni, ha nem rendelkezik a megfelelő szerszámmal és a szükséges tapasz- talattal.

8.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.Einhell-Service. com alatt találhatóak. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 164 21.12.2021 10:45:23H

környezetvédelemhez / megsemmisítéshez Vezesse a készüléket egy rendeltetésszerűi megsemmisítéshez, ha egyszer kiszolgált. Válassza le a hálózati kábelt, azért hogy elkerülje a visszaélést. Ne semmisítse meg a készüléket a házi hulladék által, hanem a környezetvéde- lem érdekében adja le az elektomoskészülékek gyűjtőhelyén. Az önre illetékes kommuna szíve- sen informálja Önt a címek és a nyitási órákkal kapcsolatban. Adja a csomagolási anyagokat és az elhasznált tartozékokat is az előrelátott gyűjtőhelyeken le.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 165 21.12.2021 10:45:23H

Veszély! A hibakeresés előtt kikapcsolni és kihúzni az akkut. A következő táblázat felmutatja a hibaszimptómákat és leírja hogy hogyan lehet őket elhárítani, ha a gép egyszer nem működne helyesen. Ha ezzel nem tudja lokalizálni és megoldani a problémát, akkor kérjük forduljon a szervíz-műhelyéhez. Ok Hiba Elhárítás A láncfűrész nem működik rendesen - Ki van oldva a visszacsapódási fék - Nincs áramellátás - Visszahúzni a kézvédőt a pozcióba - Leellenőrizni az akkut A láncfűrész kiha- gyásosan dolgozik - Interni, laza érintkező - Defektes a be- / kikapcsoló - Felkeresni a szakműhelyt - Felkeresni a szakműhelyt Száraz a fűrészlánc - Nincs olaj a tartályban - El van dugulva a szellőzetető az olajtartályzárban - Edugulva az olajkifolyó kanális - Olajat utántöleni - Megtisztítani aolajtartályzárat - Szabaddá tenni az olajkifolyó kaná- list Nem működik a láncfűrész - Probléma a kapcsolómechaniz- mussal az elülső kézvédőben. - Felkeresni a szakműhelyet Forró a lánc/ vezetősín - Nincs olaj a tartályban - El van dugulva a szellőzetető az olajtartályzárban - Edugulva az olajkifolyó kanális - Tompa a lánc - Olajat utántöleni - Megtisztítani az olajtartályzárat - Szabaddá tenni az olajkifolyó kaná- list - Utánnacsiszolni vagy kicserélni a láncot A láncfűrész té- pdes, vibrál vagy nem fűrészel ren- desen - Túl laza a láncfeszesség - Tompa a lánc - Elkopott a lánc - Rossz irányba mutatnak a fűrészfogak - Beállítani a láncfeszességet - Utánnacsiszolni vagy kicserélni a láncot - Kicserélni a láncot - Újra felszerelni a helyes irányban levő fogakkal Anl_GE_LC_18_25_Li_Kit_SPK13.indb 166 21.12.2021 10:45:24H

12. A töltőkészülék kijelzése

Kijelzési státusz Jelentés és teendők Piros LED Zöld LED Ki Pislog Üzemkészenlét Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben Be Ki Töltés A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltőkészüléken találhatóak. Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a va- lódi töltési idők a megadott töltési időktöl. Ki Be Az akku fel van töltve és használatra kész. Azután a teljes feltöltésig kímélő töltésre kapcsol át. Hagyja ehhez az akkut körülbelül 15 percel tovább a töltőkészüléken. Teendő: Távolítsa el az akkut a töltőkészülékből. Válassza le a töltőkészüléket a hálózatról. Pislog Ki Alkalmazkodó töltés A töltőkészülék a kíméletes töltési módban van. Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van szükség. Ennek a következőek lehetnek az okai: - Az akku nagyon hosszú ideig nem lett töltve. - Az akkuhőmérséklet nincs az ideális téren belül. Teendő: Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére tovább lehet tölteni. Pislog Pislog Hiba Nem lehetséges tovább a töltési folyamat. Defektes az akku. Teendő: Egy defektes akkut nem szabad többet tölteni. Távolítsa el az akkut a töltőkészülékből. Be Be Hőmérsékletzavar Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt) Teendő: Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C). Anl_GE_LC_18_25_Li_Kit_SPK13.indb 167 21.12.2021 10:45:24H

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_GE_LC_18_25_Li_Kit_SPK13.indb 168 21.12.2021 10:45:24H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Kard, Akku Fogyóeszköz/ fogyórészek* Fűrészlánc Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 169 21.12.2021 10:45:24H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnci- ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza- kap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 170 21.12.2021 10:45:25RO
