Producttype	Draadloze kettingzaag (elektrische zaag)
Merk	Einhell
Model	GELC 1825 LiSolo
Voeding	Lithium-ion accu 18 V (Power X-Change)
Uitgangsspanning lader	20 V gelijkstroom
Laadstroom	3 A
Accucapaciteit	3 Ah (5 cellen)
Zaagbladlengte	250 mm
Maximale zaaglengte	230 mm
Onbelast toerental	2400 t/min
Nominale zaagsnelheid	4,5 m/s
Oliereservoircapaciteit	200 ml
Gewicht	Ca. 2,6 kg
Gegarandeerd geluidsvermogensniveau	100 dB(A)
Type ketting	Oregon 90PX040X of Kangxin 3/8.04340S
Type zaagblad	Oregon 104MLEA041 of Kangxin AP10-40437P
Hoofdfuncties	Kleine bomen vellen, snoeien, dwars-/langszaagwerk (alleen hout)
Veiligheidsvoorzieningen	Kettingrem, voorste en achterste handbeschermer, startblokkering
Inbegrepen uitrusting	Zaagblad, ketting, bladbescherming, lader (behalve model zonder accu)
Onderhoud	Reinig regelmatig het spanmechanisme, controleer en span de ketting elke 10 min, automatische kettingsmering
Slijtageonderdelen	Zaagblad, ketting, accu
Garantie	24 maanden (particulier gebruik)

Veelgestelde vragen - GELC 1825 LiSolo EINHELL

Hoe laad ik de accu van de Einhell GELC 1825 LiSolo kettingzaag op?

Verwijder de accu uit het apparaat, controleer of de netspanning overeenkomt, steek de lader in het stopcontact, plaats de accu in de lader. Het groene LED-lampje knippert tijdens het laden en blijft branden wanneer de accu is opgeladen. Laad geen defecte accu op.

Hoe span ik de ketting van de kettingzaag?

Verwijder de accu. Draai de bevestigingsschroef van de kettingwielafdekking los. Draai de spanningsinstelschroef (fig. 8) naar rechts om de spanning te verhogen. De ketting is goed gespannen als deze 3-4 mm in het midden van het zaagblad kan worden opgetild. Draai de bevestigingsschroef na het instellen vast.

Welk type olie moet ik voor de ketting gebruiken?

Gebruik speciale kettingzaagolie. Pas de viscositeit aan de omgevingstemperatuur aan: dunnere olie in de winter, dikkere in de zomer. Gebruik de zaag nooit zonder olie, omdat dit de ketting en het zaagblad zou beschadigen.

Hoe activeer en deactiveer ik de kettingrem?

De kettingrem wordt geactiveerd door de voorste handbeschermer naar voren te duwen. Om te deactiveren, trek de handbeschermer naar u toe tot deze vastklikt. Controleer regelmatig de werking: de ketting mag niet starten wanneer de rem is geactiveerd.

Wat te doen als de zaag niet start?

Controleer eerst of de accu is geplaatst en opgeladen. Zorg ervoor dat de kettingrem niet is geactiveerd (voorste handbeschermer in normale positie). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig en onderhoud ik de kettingzaag?

Verwijder de accu voor reiniging. Reinig het spanmechanisme met perslucht of een borstel. Gebruik een vochtige doek voor de behuizing. Dompel het apparaat nooit onder in water. Smeer de ketting regelmatig en controleer de automatische smering.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd handschoenen, een veiligheidsbril en een gehoorbeschermer. Houd de zaag met beide handen vast (duimen onder de handgreep). Zaag nooit met de punt van het zaagblad om terugslag te voorkomen. Gebruik de klauwaanslag als steunpunt.

Wat is de maximale zaaglengte?

De maximale zaaglengte is 230 mm, met een zaagblad van 250 mm.

Hoe vervang ik het zaagblad en de ketting?

Verwijder de accu. Draai de schroef van de afdekking los, verwijder de afdekking. Plaats de nieuwe ketting in de groef van het zaagblad en monteer het geheel op het tandwiel. Plaats de afdekking terug en stel de kettingspanning in. Voor het zaagblad, vervang indien nodig ook de adapterplaat.

Waar kan ik reserveonderdelen vinden voor het model GELC 1825 LiSolo?

Reserveonderdelen zijn beschikbaar op de website www.Einhell-Service.com. Vermeld het apparaattype, het artikelnummer en het identificatienummer om te bestellen.

GEBRUIKSAANWIJZING GELC 1825 LiSolo EINHELL

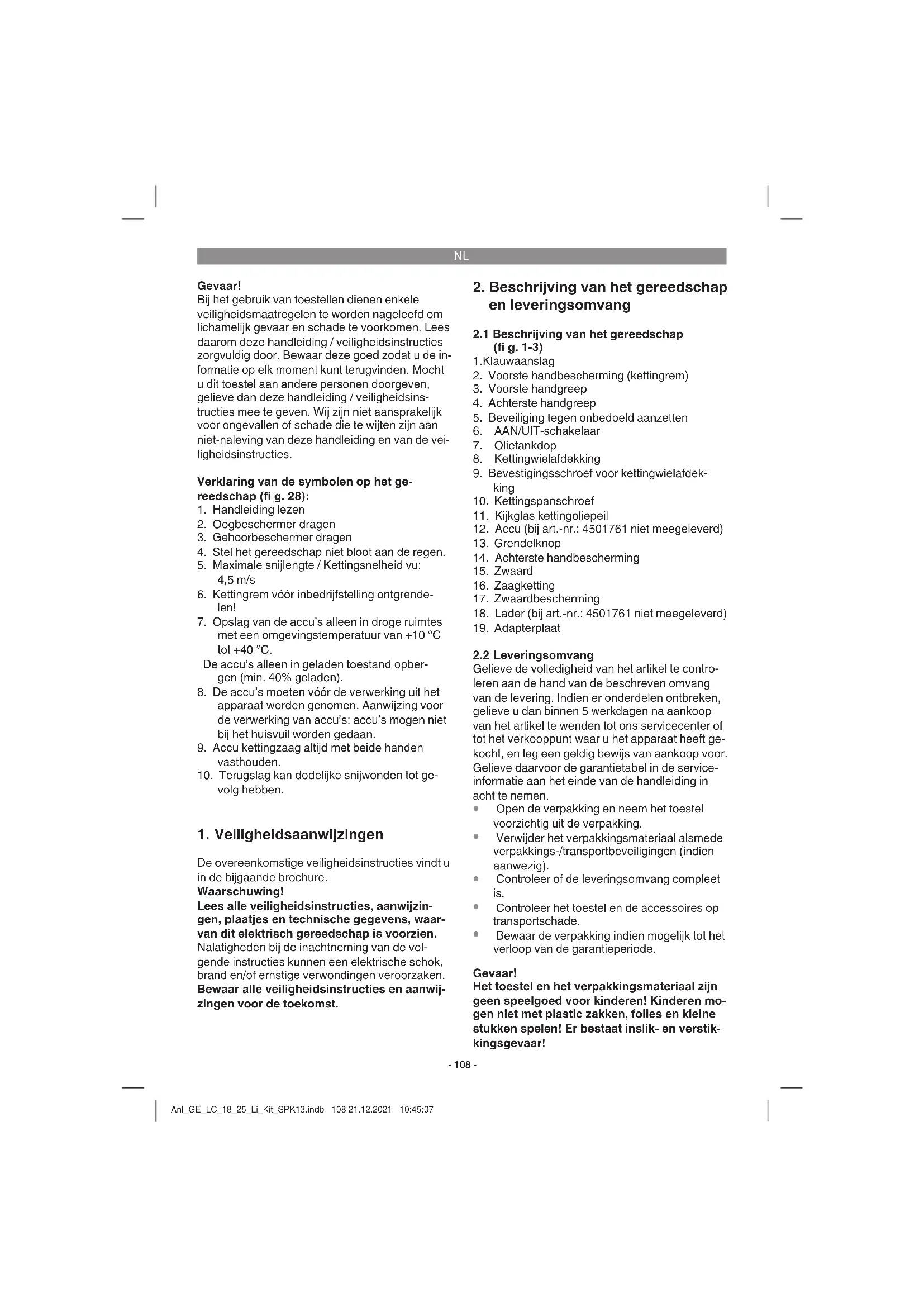

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment=kunt terugvinden. Mocht u dit toestel aan andere Personen dooregiven, gelievean deze handleiding / veiligheidsinstructies mee te given. Wij zich博物iekijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van de symbolen op het geereedschap (fi g. 28):

1. Handleiding
2. Oogbeschermer dragen
3. Gehoorbeschermer dragen
4. Stel het gereedschap Niet bloot aan de regen.
5. Maximale snijlengte / Kettingsnelheid vu: 4,5 m/s
6. Kettingrem voor inbedrijfstelling ontgrendelen!
7. Opslag van de accu's alleen in droge ruimtes met een omgevingtemperatuur van +10^ tot +40^ . De accu's alleen in geladen toestand opber-gen (min. 40% geladen).
8. De accu's moeten voor de verwerking uit het apparaat worden genomen. Aanwijzing voor de verwerking van accu's: accu's mogen nicht bij het huisvuil worden gedaan.
9. Accu kettingzaag altijd met beiden handen vasthonden.
10. Terugslag kan dodelijk snijwonden tot gevolg hebben.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure. Waarschuwing!

Lees alle veiligheidsinstrumentes, aanwijzigen,plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol-gende instructures kuren een elektrische schok,brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstrumentes en aanwij-zingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1-3)

1.Klauwaanslag
2. Voorste handbescherming (kettingrem)
3. Voorste handgreep
4. Achterste handgreep
5. Beveiling against onbedoeld aanzetten
6. AAN/UIT-schakelaar
7. Olietankdop
8. Kettingwielafdekking
9. Bevestigingsschroef voor hettingwielafdekking
10. Kettingsponschroef
11. Kijkglas kettingoliepeil
12. Accu (bij art.-nr.: 4501761 nicht meegeleverd)
13. Grendelknop
14. Achterste handbescherming
15.Zwaard
16. Zaagketting
17. Zwaardbescherming
18. Lader (bij art.-nr.: 4501761 niet meegeleverd)
19. Adapterplaat

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of toh het verkooppunt waar u het apparaat hebft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterial een发展格局 geen spellegoed voor kinderen! Kinderen moogen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

NL

Originelehandleiding
Veiligheidsinstructies

De accu kettingzaag is voorzien voor het vellen vankleine bomen en voor het zagen van stammen, takken, houten balken, planken enz., en kan worden ingezet voor langs- en dwarssneden. Zij is Niet geschikt om andere materialen dan hout te zagen.

De machine mag slechts voor werkzaamheden worden gebruukt waarvoor ze bedoeld is. Elk anderverder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereeerd zichoor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Uitgangsspanninglader: 20VDC

Uitgangsstroom lader: 3 A

Netspanning lader: 200-250V~50-60Hz

Accu type: Li-Ion

Aantal accucellen: 5

Accucapaciteit: 3Ah

Zwaardlength 250 mm

Snijlengte max.: 230 mm

Snjsnelheid bij nominaal toerental: 4,5 m/s

Vulhoeveelheid olietank: 200 ml

Gewicht ca.2,6 kg

Type ketting . Oregon 90PX040X

Kangxin 3/8.04340S

Type zwaard .Oregon 104MLEA041

Kangxin AP10-40437P

Gevaar!

Geluid en vibratie

De geluids- en trilwaarden werden vastgesteld overeenkomstig EN 62841-1 en EN 62841-4-1.

Geluidsdrukniveau L 88,2 dB (A)

Onzekerheid K. 3 dB

Geluidsvermögen L__4 97,1 dB (A)

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale trilwaarden (vectorsom van drie richtingen) vastgesteld overeenkomstig EN 62841-1 en EN 62841-4-1.

Handgreep oder last

Trillingsemissiewaarde voorste handgreep a_b = 4,78 m/s^2

Trillingsemissiewaarde achefterste handgreep a_c = 4.67 m/s^2

Onzekerheid K = 1,5 m/s²

De opgeveen totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn gemeten volgens een genormaliseerde testprocedure en+kennen worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden können ook worden gebrukt voor een voorlopige inschatting van de belasting.

Waarschuwing:

De trillings- en geluidsemissies können tijdens de inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het worden gebruikt, en met name van wat voor soort werkstuk worden bewerkrt.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.
Onderhoud en reinig het toestel regelmatig.
- Pas uw manier van werkken aan het toestel aan.
Overbelast het toestel nicht.
Laat het toestel indien nodig nazien.
Schakel het toestel uit als het Niet worden gebruikt.
Draaghandschoenen.

NL

5. Vóor inbedrijfstelling

Waarschuwing!

Trek aktijd de accu eruit, voordat u instellenen aan het apparaat uitvoert.

Gevaar! Steek de accu pas erin als de kettingzaag volledig gemonteerd en de kettingspanning ingesteld is. Draag om verwondingen te vermijden altijd werkhandschoenen als u werkzaamheden aan de kettingzaag verricht.

5.1 Montage van zwaard en zaagketting

• Pak alle delen zorgvuldig uit en controllerer deze op volledigheid (afb. 2-3).
• Draai de bevestigingschroef voor de afdekking van het kettingwiel (9) los (afb. 4).
• Neem de afdekking van het kettingwie! (8) eraf (afb. 5).
  Leg de zaagketting (16) Zoals aufgebeeld in de omlopende groef van het zwaard (15) (afb. 6a, pos. A).
  Leg zwaard en ketting zoals afgebeeld in de houder van de accu kettingzaag. Leid waar bij de ketting om het rondsel (afb. 6b en 6c, pos. B).
• Breng de afdekking van het kettingwiel aan en bevestig deze met de schroef (9) (afb. 7). Opgelet! Draai de bevestigingschroef pas na het instellen van de kettingspanning (zie punt 5.2) definitief vast.

5.2 Spannen van de zaagketting

Waarschuwing! Voor controles en afstelwerkzaamheden altijd de netstekker uit hetstopcontact verwijderen.Draag altijd veiligheids-handschoenen alsu werkzaamheden op de kettingzaag verricht om letset te voorkomen.

• Draai de bevestigingschroef voor de afdekking van het kettingwiel (9) enkele omdraaingen los (afb. 4).
• Kettingspanning afstellen m.b.v. de kettingspanschoef (fig. 8, pos. 10). Door draaien met de wijzers van de klok mee (aar rechts) verhoogt u de kettingspanning, door draaien gegen de richting van de wijzers van de klok in (aar links) verlaagt u de kettingspanning. De zaagketting is correct gespannen als ze in het midden van het zwaard ca. 3 tot 4 mm kan worden opgeheven (fig. 9).
  Draai de bevestigingschroef voor de afdekking van het kettingwiel (9) vast (afb. 7).

Gevaar! Alle kettingschakels要去en maar behoren in de geleidegroef van het zwaard liggen.

Aanwijzing omtrent het spannen van de ketting:

De zaagketting dient omwille van de bedrijfszekerheid en veiligheid altijd correct te zichen gespannen. De zaagketting is optimaal gespannen als ze in het midden van het zwaard ca. 3 tot 4mm kan worden opgeheven. Aangezien de zaagketting bij het zagen warm worden en bijgevolg van lengte verandert, dient u de kettingspanning om de 10 minutes te controlenen en, indien nodig, bij te regelen. Dit geldt vooral voor十几年e zaagkettingen. Ontspan de zaagketting aan het einde van het werk onder dat het afkoelen korte worden. Daardoor voorkomt u dat schade aan de ketting worden berokkend.

5.3 Smering van de zaagketting

Waarschuwing! Vór controles en instelwerkzaamheden altijd de accu uittrekken. Draag om verwondingen te vermijden altijd werkhandschoenen als u werkzaamheden aan de kettingzaag verricht.

Aanwijzing! Stel de ketting nooit zonder zaagkettingolie in werkig! Het gebruik van de zaagketting zonder zaagkettingolie of bij een oliepeil beneden het minimummerk (fi g. 10, pos. B) heeft een beschadiging van de kettingzaag tot gevolg!

Aanwijzing! Hou rekening met de temperatu-uromstandigheden: verschillende omgevings-temperaten eisen smeermiddelen van zeer verschillende viscositeit. Bij lage temperaturen heb u dunvloeibare ollen (lage viscositeit) nodig om een voldoende smeeri lm te doen ontstaan. Als udezelfde olie in de zomer gebruikt, zou de olie alleen door de hogere temperaten nog meer vloeijaar worden gemaakt. Een onderbreking van de smeeri lm zou het geolg hunnen zich, de ketting zou hunnen worden oververhit en zou hunnen worden beschadigd. Bovendien zou de smeerolie verbranden, waardoor het milieu onnodig met schadelijke stoff en zou worden belast.

Olietank vullen:

• Zaagketting op een effenplaats neerzetten.
• Het gebied rond de olietankdop (fig. 10, pos. A) schoonmaken en daarna de tank openen.
  Tank met zaagkettingolie vullen. Let er goed op dat geen vuil in de tankterechtkomt om te voorkomen dat de oliesproeier verstopt geraakt.
  Olietankdop sluiten.

NL

5.4 Laden van de LI-accupack (fi g. 11-12)

De accu is beschermd gegen diepe ontlading. Het apparaat worden door een geinteggreider veiligheidsschakeling automatisch uitgeschakeld, als de accu is ontladen.

Waarschuwing! Bedien de Aan/Jit-schakelaar Niet更是 als de veiligheidsschakeling het apparaat heeft uitgeschakeld. Dit kan schade aan de accu tot gevolg hebben.

1. Accupack uit de handgreep trekken, verwijl u de grendelknop (13) maar beneden drukt.

2. Vergelijk of de netspanning vermeld op het typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de lader (18) in het stopcontact. De groene LED begint te knipperen.

3. Schuif de accu op de lader.

Onder punt 12 (indicatie lader) vindt u een tabel met de betekenissen van de LED-indicatie aan de lader.

Mocht het laden van de.Accupack Niet möglich.
zijn,controler dan:

of aan het stopcontact de netspanning aanwezig is.
of een fouloos contact aan de laadcontacten van de lader voorhanden is.

Indien het laden van het accupack nog alsdigt nicht mogelijk is, dan verzoeken wij u

de lader en de laadapter
- en de accapack op te sturen aan onsite klantendienst.

Voor een deskundige verzending verzoeken wij u contact op te nemen met once klantendienst of het verkooppunt waar u het apparaat heeft aangekocht.

Zorg er bij de verzending of verwerking van accu's resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de accapack is het raadzaam om opijd voor het herladen van de accapack te zorgen. Dit is in elk gevaloodzakelijk, wonneer u vaststelt dat het vermogen van het apparaat afneamt. Ontlaad de accapack nooit hebmaal. Dat leidt tot een defect van de accapack!

5.5 Accu-capaciteitsindicatie (fi g. 12)

Druk op de schakelaar voor accu-capaciteitsindicatie (A). De accu-capaciteitsindicatie (B) signaled leert de laadtoestand van de accu aan de hand van 3 LEDs.

De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en LAST de accu eén dag liggen bij ruimtematperiatur. Als de foupt opnieuw optreedt, dan ward hij diep ontladen en is hij defect. Neem de accu van het apparaat. Een defecte accu mag Niet meer gebruikt resp. geladen worden.

6. Gebruik

6.1 In-/uitschakelen

Inschakelen

• Steek de accu aan het apparaat in.
• Kettingzaag met beiden handen aan de handgrepen vasthouden (duim onder de handgreep)zoals getoond in fig.13.
• Beveiliging gegen onbedoeld inschakelen (fig. 1, pos. 5) blijven indrukken.
• Kettingzaag inschakelen door op de AAN/ UIT-schakelaar (fig. 1, pos. 6) te drukken. U kan dan de inschakelbeveiliging terug loslaten.

Uitschakelen

AAN/UIT-schakelaar (fig. 1, pos. 6) loslaten.

De geintegreerde rem brengt de omlopende zaagketting in de kortst möglichkeijd tot stilstand. Verwijder aktijd de netstekker uit het stopcontact als u het werk onderbreekt.

Waarschuwing! Draag de zaag enkel aan de voorste handgreep! Als u de aangesloten zaag enkel aan dechterste handgreep waarop de schakeelementen zich bevinden draagt, kan het gebeuren dat u per ongeluk tegelijkertijd de inschakelbeveiliging en de AAN/UIT-schakelaar bedient en de kettingzaag aanloopt.

NL

6.2 Veiligheidsvoorzieningen motorrem De motor rem dt zagketting af zodra u de AAN/UIT-schakelaar (fi g. 1, pos. 6) loslaat of de stroomtoevoer onderbreekt. Daardoor wordt het gevaar voor lichamelijk letsel door een ketting die utloopt aanzienlijk verminderd.

Kettingrem

De kettingrem is een veiligheidsmechanisme dat via de voorste handbeschermer (fi g. 1, pos. 2) in werkung worden gezet. Als de kettingzaag door een terugstoot terugschiet, reageert de kettingrem en wordt de zaagketting in minder dan 0,1 seconden gestopt. Controleer regelmatig de functie van de kettingrem. Klap waarvoor de handbeschermer (fi g. 1, pos. 2) maar voren en schakel de kettingzaag kort in. De zaagketting mag Niet starten! Trek de voorste handbeschermer (fi g. 1, pos. 2) terug tot hij vastklikt om de kettingrem los te zetten.

Gevaar! Gebruik de zaag Niet als de verilgide-sinrichtingen Nietaar behoren werken.Probeer geen beschemende voorzieningen die belangrijk waar voor de verilgheid zelf te herstellen, maar wendt u zich tot once service of tot een overeenkomstig gekwalifi ceerde werkplaats.

Handbeschermer

De voorste handbeschermer (gelijktijdig kettingrem) (fi g. 1, pos. 2) en deijkenste handbeschermer (fi g. 1, pos. 14) beschermen uw vingers tegen letsel door contact met de zaagketting indien die door overbelasting breekt.

7. Werken met de hettingzaag

7.1 Voorbereiding

Controleer voor elk gebruik volgende punten om veilig te+kunnen werken:

Toestand van de kettingzaag

Ga voor werkbegin na of de behuizing, de netkabel, de zaagketting of het zwaard van de kettingzaag beschadigd zijn. Neem nooit een geereedschap in gebruik dat blijbaar beschadigd is.

Olietank

Oliepeil van de tank. Controleer ookijdens het werk of er steeds voldoende olie voorhanden is. Werk nooit met de zaag als er geen olie voorhanden is of als het olepeil onder het minimummerk is gezakt (fi g. 10, pos. B) om een beschadiging van de kettingzaag te vermijden.

Een vulling volstaat gemiddeld voor 15 minuten naargelang de ingelaste pauzen en de belasting.

Zaagketting

Spanning van de zaagketting, toestand van de snijkanten. Hoe scherper de zaagketting is des te gemakkelijker kan u de kettingzaag bedieren en onder controle honden. Hetzelfde geldt voor de kettingspanning. Controller eokijdens het werk om de 10 minuten de kettingspanning om uw verligheid te verhogen! Vooral neue zaagkettingen neigen tot verhoogd uitzetten.

Kettingrem

Controleer de functie van de kettingrem zoals beschreiben in hoofdstuk "veiligheidsvoorzieningen" en zethaar in werking.

Beschemende kleding

Draag zeker de gegaste beschermende nauw sluitende kleding zoals een speciale broek die u beschermt gegen snijwonden, alsmede handsohenen en verilgheidsschoenen.

Gehoorbeschermer en veiligheidsbril

Draag bij vel- en boswerkzaamheden zeker een veiligheidshelm met geintegreerde gehoor- en gelaatsbeschermer. Die niedt bescherming gegen neervallendeDICke takken en terugschietende takjes.

7.2 Toelichting omtrent het correct te werk gaan bij fundamentele werkzaamheden Boom vellen (fi g. 14-17)

Indien twee of meer personen tegelijkertijd op maat snijden en vellen, moet de afstand:tussen de vellende en op maat snijdende personen minstens twee boomlengtes bedragen (fi g.14). Bij het vellen van bomen dient u erop te letten dat geen andere personen in gevaar worden gebracht, geen toevoerleidingen worden gereakt en geen materiele schade worden veroorzaakt. Mocht een boom een toevoerleiding raken, dient de desbetreff Ende energievoorzieningsmaatschappij onmiddelfiek op de hoogte te worden gesteld. Bij zaagwerkzaamheden op een helling moet de bedienaar van de kettingzaak op het terrein hoger staan dan de te vellen boom omdat deBoom na het vellen bergaf gaat rollen of glijden (fi g.15). Vór het vellen moet een vluchtweg worden gepland en, indien nodig, vrij worden gemaakt. De vluchtweg moet vanaf de verwachtte vallijn schuin maarchteren verlopen zoals voorgesteld in fi g.16 (A =GeVarenzone,B = valrichting,C = vluchtzone).

NL

Vór het vellen dient u rekening te houden met de naturulijke schuine stand van de boom, de stand van de dikkere takken en met de windrichting om de valrichting van de boom te kunnen beordelen. Vuil, stenen, losse schors, spijkers, klemmen en metalen draad dienen van de boom te worden verwijderd.

Kerfsnedemaken (fi g.17)

Zaag haaks t.o.v. de valrichting een kerf (A) met een diepte van 1/3 van de boomdiameter, zoals in fi g. 17 gotoond. Eerst de onderste horizontale kerfsnede (1) uityoeren. Daardoor wordt voorkomen dat de zaagketting of de geleiderail bij het uitvoeren van de tweede kerfsnede beklemd raakt.

Velsnede make (fig. 17)

Met de velsnede minstens 50~mm boven de horizontale kerfsnede beginnen. De velsnede (B) evenwijdig met de horizontale kerfsnede doorkoeren. De velsnede enkel toen een diepte zagen zodat nog een tussenstuk (vellijst) (D) blijft staan dat als scharnier kan dieren. Het scharnier voorkomt dat deBoom draaert en de verkeerde richting op neervalt. Zaag het scharnier Niet door. Als de velsnede het scharnier nadert gaat de boom normalaal beginnen neer te vallen. Mocht het blijken dat deBoom maybeik nicht in de gewenste valrichting (C) neervalt ofaar achteren terugneigt en de zaagketting vastklemt, de velsnede onderbreken en wiggen van hout, kunststof of aluminium gebruiken om de snede toopen en de boom in de gewenste vallijn te doen omvallen. Zodra de boom begint te vallen, de kettingzaaguit de snede verwijderen, uitschakelen, neerzetten en de bevarenzone via de geplande vluchtweg verlaten. Op neervallende takken letten en nicht struikelen.

Ontlakken

Hieronder verstaat men het verwijderen van de takken van de gevelde boom. Bij het onttakken laat u grotere omlaag wijzende takken waarop deBoom rust voorlopig staan tot de stam is doorgezaagd.Kleinere takken volgens fi g.18 (A = snijrichting bij het onttakken, B = van de grond verwijderd houden! Steunende takken latent staan tot de stam is doorgzaagd) van benedenaar boven met een snede afzagen. Takken die onder spanning staan moeten van benedenaar boven worden afgezaagd om te voorkomen dat de zaag beklemd raakt.

Boomstam afkorten

Hieronder verstaat men het in stukken zagen van de geveldeBoom.Let er goed op dat u veilig staat enDat uw lichaamsgewichtgelijkmatig op\ beide voeten is verdoeffd.Het is aan te bevelen\ onder de stam, indien möglichk,takken,balken of\ wiggen teplaatsen om hem te steunen.Neem deenvoudige aanwijzingen voor het gemakkelijk\ zagen in acht.

Als de boomstam over de hele lenghte gelsejkmatig op de grond ligt, zoals in fi g. 19 getoond, zaagt u van boven maar beneden. Let er wel op dat u nicht in de grond snijdt.

Als de boomstam aan een uiteinde op de grond rust, zoals getoond in fig. 20, zaagt u eerst 1/3 van de stamdiameter vanaf de onderkant (A) om het splinteren te voorkomen. De tweede sneede van boven (2/3 diameter) op hoogte van de eerste sneede uitvoeren (B) (om te voorkomen dat de zaagbeklemd raakt).

Als de boomstam aan beiden uiteinden op de grond rust, zoals getoond in fi g.21, zaagt u eerst 1/3 van de stamdiameter vanaf de bovenkant om het splinteren te voorkomen (A). De tweede snede van beneden (2/3 diameter) op hoogte van de eerste snede (B) uitvoeren (om te voorkomen dat de zaag beklemd raakt).

Bij zaagwerkzaamheden op een helling dient u al-tijd hoger te staan dan de boomstam, zoals in fi g. 15 getoond. Om op het moment van het doorzagen de volledige controle te behouden verminderu teugen het einde van de snede de aandrukkracht zonder de vaste greep aan de handvaten van de kettingzaag te lossen. Let er goed op dat de zaagketting Niet de grond raakt. Na het afmaken van de snede wacht u af tot de zaagketting stilstaat voordat u de kettingzaag waar verwijdert. Schakel de motor van de kettingzaag altijd uit voordat u van eenBoom maar de andereGaat.

7.3 Terugstoot

Onder terugstoot verstaat men het plots omhoog of terugschieten van de draaiende kettingzaag. De oorzaken zijn meestal het raken van het werkstuk met de top van het zwaard of het beklemd raken van de zaagketting. Bij een terugstoot doen zich onverhoeds grote krachten voor. Daardoor reageert de kettingzaag meestal ongecontroleerd. Het gevolg zijn vaak zwaarste letsels bij de werkman of bij Personen in de omgeving. Vooral bij zijdelingesse sneden, als

NL

mede bij schuine sneden en langssneden is het gevaar voor een terugstoot bijzonder groot waar de klauwaanslag Niet kan worden ingezet. Vermijdt aanom zoveel möglichd dergelijk sneden uit te voeren en werk bijzonder voorziglicht als ze Niet te vermijden zich!

Het gevaar voor een terugstoot is het grootst als u de zaag in de zone rond de top van het zwaard aanzet waar dat aan de hefboomwerking het sterkest is (fi g. 22). Zet de zaag darom altijd zo vlaak möglichn en dicht bij de klauwaanslag aan (fi g. 23).

Waarschuwing!

• Let er steeds op dat de ketting correct is gespannen!
• Gebruik enkel kettingzagen die in onberispelijke staat verkeren!
  Werk alleen met een waar behoren gescherp te zaagketting!
  Zaag nooit boven schouderhoogte!
  Zaag nooit met de bovenkant of top van het zwaard!
• Hou de zaag steeds met beiden handen vast!
  Maak indien möglich als gebruik van de klauwaanslag als steunpunt.

Zagen van hout onder spanning

Bij het zagen van hout dat onder spanning staat dient u uiterst voorzichtig te werk te gaan! Onder spanning staand hout waarvan de spanning door zagen vrijkom te reageert soms volledig ongecontroleerd. Dat kan leiden tot zwaarste en zichs doodelijke letsels (fi g. 24-26).

Dergelijke werkzaamheden mogen slechts door geschooldevakmannen worden verricht.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Voor elke reiniging de accu uittrekken.
Dompel het gereedschap voor het schoonmaken geenszins in water of andere vloeistofen.

8.1 Reiniging

Maak het spanmechanisme regelmatig dooruitblazen met perslucht of met een borstel schoon. Gebruik voor het schoonmaken geen gereedschappen.
- Hou de handgrepen vrij van olie zodat u altijd

een veilige houvast hebt.

Maak het gereedschap, indien nodig, met een vochtige doek en eventueel met een mild spoelmiddel schoon.
- Als u de kettingzaag een langere tijd nicht gebruikt, verwijdert u de kettingolie uit de tank. Leg de zaagketting en het zwaard kort in een oliebad en draai het daarna in oliepapier.

8.2 Onderhoud

Vervangen van zaagketting en zwaard

Het zwaard dient te worden verrangen als

de geleidegroef van het zwaard versleten is,
- hetrecht tandwiel in het zwaard beschadigd of versleten is.

Demonteer de adapterplatz (fi g. 19) zoals Voorge-steld in afbeeling 27 van het zwaard. Monteer de adapterplatz nu aan het innocent zwaard. Ga hier-voort te werk zoals beschreven in het hoofdstuk "Montage van zwaard en zaagketting"!

Controleren van de automatische kettingsmering

Ga regelmatig na of de automatische kettingsmering functioneert teneinde een oververhitting en de waaruit voortvloeieende beschadiging en zwaard en zaagketting te voorkomen. Richt maar voor de top van het zwaard gegen een glad oppervlak (plank, aansnde van een boom) en laat de kettingzaag draaien.

Indien zich dan een toenemend oliespoor vertoont,werk de automatische smering van de ketting perfect. Is geen duidelijk oliespoor te zien gelieve de overeenkomstige aanwijzingen in het hoofdstub "foutopsporing" te lezen! Indien ook deze aanwijzingen Niet vooruithelpen verwit u zich tot once service of tot een overeenkomstig gekwalifi ceerde werkplaats.

Gevaar! Raak waar bij Niet het oppervlak. Neem een voldoende verilgheidsafstand (ca. 20 cm) in acht.

Scherpen van de zaagketting

U kan met de kettingzaag enkel eff ectief werkena de zaagketting in goede staat verkeert enscherp is. Daardoor vermindert ook het gevaar voor een terugstoot.

De zaagketting kan bij elke gespecialiseerde handelaar worden bijgeslepen. Probeer Niet de zaagketting zich te scherpen als u Niet over het gepaste gereedschap en de nodige ervaring beschikt.

NL

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuelle prijzen en info vindt u terug onder www.Einhell-Service.com

9. Aanwijzingen omtrent milieubescherming/afvalbeheer

Ontdoet u zich van het gereedschap op een behoortlijke manier als het ooit uitgediend heeft. Verwijder de netkabel om misbruik te voorkomen. Het gereedschap hoor Niet thuis in het huisvuil, maar breng het in het belang van de milieubescherming waar een inzamelplaats voor elektrisch materieeel. Uw gemeente informeert u over adressen en openingsstijden. Breng ook verpakkingsmaterial aan versleten toebehoorstukkenaar de Voorziene inzamelplaatsen.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrie plaat die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

11. Foutopsoring

Gevaar!

Apparaat vór een foutopsoring uitschakelen en accu uittrekken.

De volgende tabel toont foutsymptomen aan en legt uit hoe u een fout kan verhelpen mocht uw geereedschap ooit Niet maar behoren werken. Indien u het probleem desondanks nicht kan lokaliseren enverhelpen gelieve zich tot uw serviceworkplaats te wenden.

Oorzaak Fout	Verhelpen
Kettingzaagwerkt nicht	-Terugstootremheeftgereageerd - Geen stroomtoevoer	- Handbeschermer maar zijn normale stand terugtrekken - Stroomtoevoer controlleder
Kettingzaagwerkt met tessenpozen	- Extern loszittend contact - intern loszittend contact - AAN/UIT-schakelaar defect	- Maar een vakwerkplaats gaan -aar een vakwerkplaats gaan -aar een vakwerkplaats gaan
Zaagketting droog -	Geen olein de tank - Ontluchting in de olietankdop ver-stopgeraat - Olieuitlaatkanaal verstopgeraat	-Oliebjvullen - Olietankdop reinigen - Olieuitlaatkanaal ontstoppen
Kettingremwerkt nicht	-Probleem met het schakelmechnisme in de voorste handgreep	- Maar een vakwerkplaats gaan
Ketting/geleiderail warm	- Geen olein de tank - Ontluchting in de olietankdop ver-stopgeraat - Olieuitlaatkanaal verstopgeraat - Ketting bot	-Oliebjvullen - Olietankdop reinigen - Olieuitlaatkanaal ontstoppen - Ketting latent bijslijpen of verrangen
Kettingzaagwerkt met rukken, trit of zaagt Niet correct	- Ketting onvoldoende gespannen - Ketting bot - Ketting versleten - Tanden van de ketting wijzen in de verkeerde richting	-Kettingbijspannen - Ketting latent bijslijpen of verrangen - Ketting verwangen - Zaagketting met de tanden in de correcte richting opnieuw monteren

NL

12. Indicatie lader

Indicatiestatus		Betekenis en maatregel
Rode LED	Groene LED
Uit Knippert	OperationaliteitDe lader is aangesloten aan het net en operationeel; de accu zit nicht in de lader.
Aan Uit Laden		De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader.Aanwijzing! Al naargelang de acculading kan de laadduur ie's afwijken van de vermeldeijdden.
Uit Aan De accu is opgeladen en operationeel.Daarna worden tot aan de volledige lading omgeschakeld op een bufferla-ding.Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.Maatregel:Neem de accu uit de lader. Isoeleer de lader van het net.
Knippert Uit	AanpassingsladingDe lader bevindt zich in de modus behoedzame lading.Hierbij worden de accu om veiligheidsredenen langzamer geladen, hetgeenmeerijd vergrt. Dit kan de volgende orzaken hebben:- De accu werk zeer langeijd Nieteer geladen.- De accutemperatuur ligt Niet in het ideale bereik.Maatregel:Wacht tot het laadproces is afgesloten, de accu kan niettemin verderrwen geladen.
Knippert Knippert Fout		Laadproces is Niet meer mogelijk. De accu is defect.Maatregel:Een defecte accu mag Nieteer worden opgeladen.Neem de accu uit de lader.
Aan Aan Temperatuurstoring		De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).Maatregel:Neem de accu de lader uit en bewaar hem 1 dag bij kamertemporatuur (ca. 20 °C).

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoaires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Zwaard, Accu
Verbruiksmaterialial/verbruiksstukken* Zaagketting
Ontbrekende onderdelen

• Niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitstcontrole. Mocht dit apparaatECHTER ooit Niet hier behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijnuitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluiend voor gebreken aan een door u aangekocht zichuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting verwerd blootgesteld.

3. Van onsze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- eneiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantiéclaims na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennenuitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

Peligro!

Purtati protectie antifonica.

6.2 Dispositive de protectie

Fràna de motor

Imbracamintea de protectie

Puratai neaparat imbracaminte de protectie corespunzatoare, stransa pe corp cum ar fi pantaloni de protectie impotrivataieturilor, manusi si incaltaminte de siguranta.

Protejarea auzului si ochelari de protectie.

Pe timpul retezaril si lucrarilor in padure purate neaparat o casca cu protectie integrata a auzului si feiei. Aceasta ofera protectie impotrivara ramurilor in cadere si loviturilor bruste provocate de crengi.

NL Conformiteitsverklaring: wij verklaaren conformiteit conform EU-richtlin en normen voor arteriel

NL Conformitaisverklaring: wij verklaaren conformiteit conform EURichtlin en normen voor arteriel

NL Conformitaisverklaring: wij verklaaren conformiteit conform EURichtlin en normen voor arteriel
