Vrsta izdelka	Brezžična motorna žaga (električna žaga)
Znamka	Einhell
Model	GELC 1825 LiSolo
Napajanje	Litij-ionska baterija 18 V (Power X-Change)
Izhodna napetost polnilca	20 V d.c.
Polnilni tok	3 A
Kapaciteta baterije	3 Ah (5 celic)
Dolžina rezila	250 mm
Maksimalna dolžina reza	230 mm
Hitrost vrtenja v prostem teku	2400 vrt/min
Nazivna hitrost rezanja	4,5 m/s
Kapaciteta rezervoarja za olje	200 ml
Teža	Pribl. 2,6 kg
Zajamčena raven zvočne moči	100 dB(A)
Tip verige	Oregon 90PX040X ali Kangxin 3/8.04340S
Tip rezila	Oregon 104MLEA041 ali Kangxin AP10-40437P
Glavne funkcije	Podiranje majhnih dreves, obrezovanje vej, prečno/vzdolžno rezanje (samo les)
Varnostne naprave	Zavora verige, sprednji in zadnji ščitnik za roke, zaklep zagona
Vključena oprema	Rezilo, veriga, zaščita rezila, polnilec (razen modela brez baterije)
Vzdrževanje	Redno čistite mehanizem za napenjanje, preverite in napnite verigo vsakih 10 min, samodejno mazanje verige
Obrabljivi deli	Rezilo, veriga, akumulator
Garancija	24 mesecev (zasebna uporaba)

Pogosto zastavljena vprašanja - GELC 1825 LiSolo EINHELL

Kako napolniti baterijo motorne žage Einhell GELC 1825 LiSolo?

Odstranite baterijo iz naprave, preverite, ali se omrežna napetost ujema, priključite polnilec v vtičnico, vstavite baterijo v polnilec. Zelena LED lučka med polnjenjem utripa, ko je baterija napolnjena, pa sveti neprekinjeno. Ne polnite pokvarjene baterije.

Kako napeti verigo motorne žage?

Odstranite baterijo. Popustite vijak za pritrditev pokrova verižnega kolesa. Zavrtite vijak za nastavitev napetosti (slika 8) v desno, da povečate napetost. Veriga je pravilno napeta, če jo lahko dvignete za 3-4 mm na sredini rezila. Po nastavitvi zategnite pritrdilni vijak.

Kakšno olje uporabiti za verigo?

Uporabite posebno olje za verigo žage. Prilagodite viskoznost sobni temperaturi: pozimi redkejše olje, poleti gostejše. Nikoli ne uporabljajte žage brez olja, saj bi to poškodovalo verigo in rezilo.

Kako vklopiti in izklopiti zavoro verige?

Zavora verige se sproži s potiskanjem sprednjega ščitnika za roke naprej. Za izklop potegnite ščitnik proti sebi, dokler ne zaskoči. Redno preverjajte njeno delovanje: veriga se ne sme zagnati, ko je zavora aktivirana.

Kaj storiti, če se žaga ne zažene?

Najprej preverite, ali je baterija vstavljena in napolnjena. Prepričajte se, da zavora verige ni aktivirana (sprednji ščitnik za roke v normalnem položaju). Če težava vztraja, se obrnite na servisno službo.

Kako očistiti in vzdrževati motorno žago?

Pred čiščenjem odstranite baterijo. Očistite mehanizem za napenjanje s stisnjenim zrakom ali krtačo. Za ohišje uporabite vlažno krpo. Naprave nikoli ne potapljajte v vodo. Redno mažite verigo in preverjajte samodejno mazanje.

Kakšni so bistveni varnostni ukrepi?

Vedno nosite rokavice, zaščitna očala in protihrupne slušalke. Žago držite z obema rokama (palca pod ročajem). Nikoli ne žagajte s konico rezila, da preprečite povratni udarec. Uporabite omejevalnik zaskokov kot oporno točko.

Kakšna je največja dolžina reza?

Največja dolžina reza je 230 mm, z rezilom dolžine 250 mm.

Kako zamenjati rezilo in verigo?

Odstranite baterijo. Popustite vijak pokrova, odstranite pokrov. Novo verigo položite v utor rezila, nato namestite celoto na verižnik. Vrnite pokrov in nastavite napetost verige. Pri zamenjavi rezila po potrebi zamenjajte tudi adaptersko ploščo.

Kje najti nadomestne dele za model GELC 1825 LiSolo?

Nadomestni deli so na voljo na spletni strani www.Einhell-Service.com. Za naročilo navedite tip naprave, številko artikla in identifikacijsko številko.

NAVODILA ZA UPORABO GELC 1825 LiSolo EINHELL

Vsechny LED blikaji:

Teplota akumulatoru je podkrocnema. Odpojte akumulator od pristroje, nechte akumulator odpoceivat jeder den piri pokojove teptole. Pokud se chyba objevi znovu, došlo k hlubokému vybiti akumulatoru, cimž se stal defektnim. Vyjměte akumulatorz pristroje. Defektni akumulator se již nesmi použivat, resp. nabijet.

6. Provoz

6.1 Za-/vypnuti

Zapnuti

Zasunte akumulator do pristroje.
- Pilu držet oběma rukama za rukojeti jako na obr. 13 (palec pod rukojeti).
Stisknout blokovani zapnuti (obr. 1/pol. 5) a držet ho stisknute.
- Pomoci za-/vypinače pilu zapnout (obr. 1/pol. 6). Blokováni zapnuti nyni muže byt uvolnéno.

Vypnuti

Za-/vypinač (obr. 1/pol. 6) pustit.

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

Obrazlozitev simbolov na napravi (Sika 28):

1. Preberite navodila za uporabo
2. Uporabljaje zašcito za oči
3. Uporablajte zašcito za ušesa
4. Naprave ne izpostavljajte dežju
5. Največja globina rezanja v: 4,5 m/s
6. Verižno zago pred zagonom odpahnite!
7. Baterije skladisicite le v suhih prostorih, kjer je temperatura okolice +10^ + 40^ . Baterije vedno skladisicite polne (vsaj 40% polnjenja).
8. Akumulatorje je treba pred odstranitvjo vzeti iz naprave. Napotki za odstranjevanje akumulatorja: Akumulatorjev ni dovoljeno odlagati med gospodinjske odpadke.
9. Akumulatorsko verižnoŽago vedno držite z obema rokama.
10. Povratni udarec Iahko povzroci smrtne urezni ne.

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere- te v prilozeni knjižicil!

Opozorilo!

Preberite vse varnostne napotide, navodila, naslove slike in tehnicine podatke, s katerimi je to elektrico orodje opremljeno. Neupostevanje naslednjih navodil ima lahko za posledico elektrci udar, pozar in/ali hude poskodbe.

Shranite vse varnostne napotide in navodila za kasnejso uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Sika 1-3)

1.Krempljastinastavek
2. Sprednji šcitnik za roko (verižna zavora)
3. Sprednji ročaj
4. Zadnji ročaj
5. Vklopna zapora
6. Stikalo za vklop/izklop
7. Pokrov posode za olje
8. Pokrov veriznika
9. Pritrdilini vijak zaPokrov veriznika
10. Vijak za vpenjanje verige
11. Prikaz nivoja olja za verigo
12. Akumulator (pri št. articla: 4501761 ni v obsegu dobave)
13. Zaskočna tipka
14. Zadnja zašcita za roko
15. Mec
16. Veriga zage
17. Zašcita za meč
18. Polnilec (pri št. artikla: 4501761 ni v obsegudobave)
19. Adapterska plošča

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, morate to najkasneje v 5 delovnih dneh po nakupu articla sporociti našemu servisnemu centru ali najbližji pristojni trgovini z gradbeno opremos predlozitvijo veljavnegaračuna. Upostevajte tabelo jamstva v garancijskih dolocilih ob koncu teh navodil.

• Odprite embalažo in previdno vzemite napravoy iz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstajajo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po możnosti shranite embalazo do potekā garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati plastićnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zaužitja takšinh delov materiala!

Originalna navodila za uporabo
Varnostninapatki

SLO

3. Predpisana namenska uporaba

Akumulatorska verižna zaga je primerna za podiranje majehni dreves in zaganje debel, vej, lesenih tramov, desk itd. in je mogoče uporabljati za prečne in vzdolné reze. Zaga ni primerna za zaganje drugih materialov kot samo lesa.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poškodbe ali škodo, ki bistale zaradi nedovljene uporabe, nosi odgovornost uporabnik/upravlajece in ne proizvajalec.

Prosimo, da upostevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništu ali industriji. Ne prevzemamo nobene odgovornosti, Če je bila naprava uporabljana v obrtništu ali industriji ter v podobnih dejavnostih.

4. Tehnicni podatki

Oskrba z napetostjo motor: 18 V d.c. Število vrtljajev v prostem temu n0 2.400 min-1 lzstopna napetost polnilca: 20 V d.c. lzstopni tok polnilca: .3 A

Omrežna napetost polnilne naprave: 200-250V~ 50-60Hz Vrsta akumulatorja: Li-ionska Število akumulatorskih celic: 5 Zmogljivost akumulatorja: .3 Ah

Dolžina meča 250 mm Dolžina reza maks: 230 mm Hitrost reza pri nazivnem številu vrtljajev: .4,5 m/s Količina poljenja rezervaorja z oljem: 200 ml Teža pribl. 2,6 kg

Tip verige Oregon 90PX040X Kangxin 3/8.04340S Tip meča Oregon 104MLEA041 Kangxin AP10-40437P

Nevarnost!

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 62841-1; EN 62841-4-1.

Nivo zvoceega tlaka L_PA 88,2 dB (A)

Negotovost K 3 dB

Nivo zvoche moci Lw. 97,1 dB (A)

Hrup lahko povzroci izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 62841-1; EN 62841-4-1.

Ročaj pod obretenitvijo

Vrednost emisije treslijajev sprednji rocaj

a_b = 4,78m / s^2

Vrednost emisije tresljaje zadnji rocaj

a_p = 4,67~m / s^2

Negotovost K = 1,5 m/s²

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa so bile izmerjene po standardiziranem testnem postopku in je megoce zaprimerjavo elektricega orodja primerjati z drugo vrednostjo.

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa je mozo uporabiti tudi za predhodno oceno obretenite.

Opozorilo:

Vrednosti nihanj in emisij hrupa se lahko med dejanso uporabo elektricega orodja razlukijejo od navenenih vrednosti, kar je odvisno od načina uporabe elektricega orodja, zlasti od vrste obdelovanca.

Omejite hrupnost in vibracije na minimum!

Preden začnete izvajati nastavitve na napravi, vedno izvlecită akumulator.

SLO

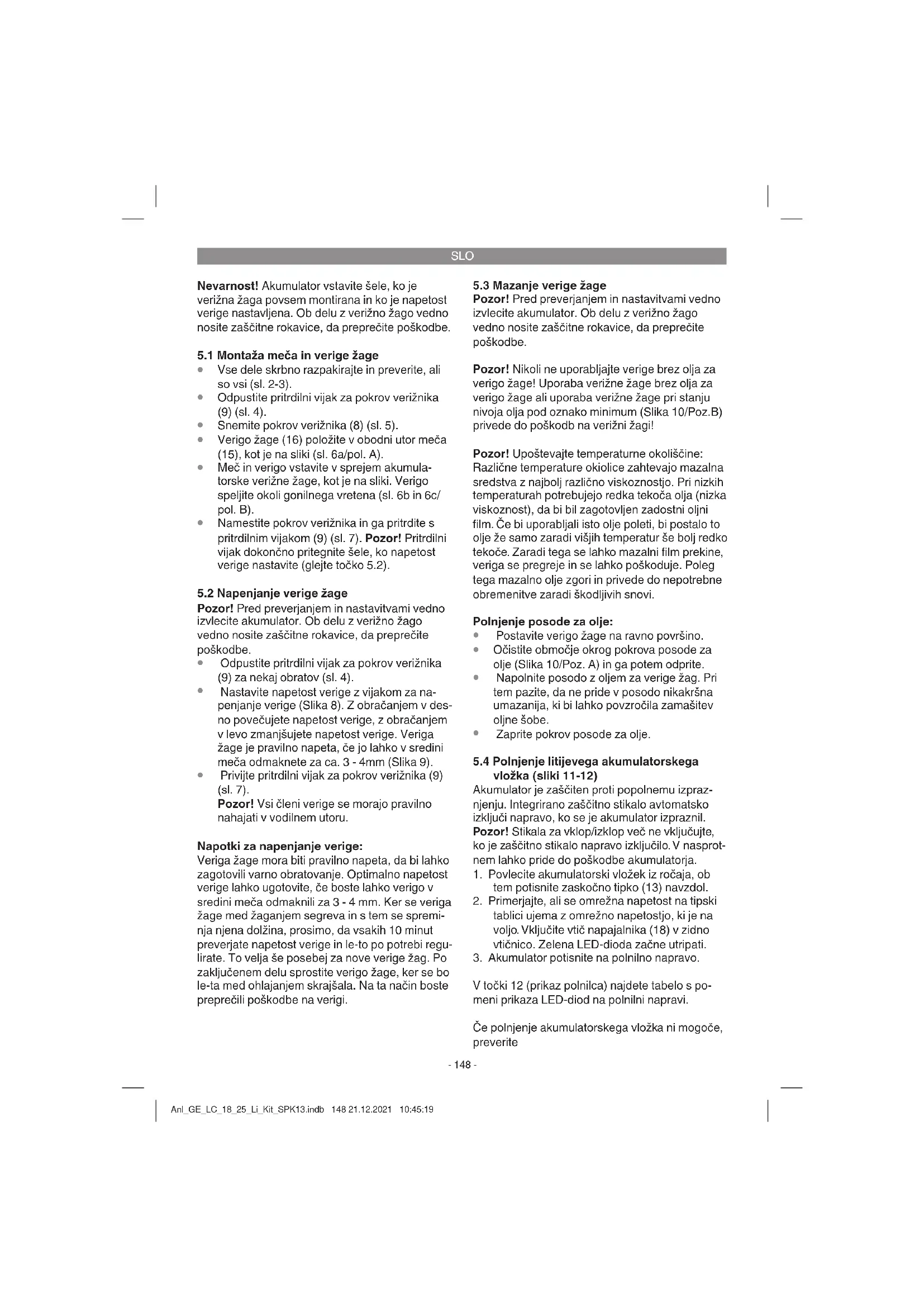

Nevarnost! Akumulator vstavite sele, ko je verizna zaga povsem montirana in ko je napetost verige nestavljena. Ob delu z verizno zago vedno nosite zacitne rokavice, da preprecite poskodbe.

• Odpustite pritrdilni vijak zaPokrov veriznika (9)za nekaj obratov (sl.4).
  Nastavite napetost verige z vijakom za napenjanje verige (Slika 8). Z obračanjem v desno povečujete napetost verige, z obračanjem v levo zmanjsujete napetost verige. VerigaŽage je pravilno napeta, Če jo lahko v sredini meča odmaknete za ca. 3 - 4mm (Slika 9).
  Privijte pritrdilni vijk zaPokrov veriznika (9) (sl.7).

Pozor! Vsi cleni verige se morajo pravilno nahajati v vodilinem utoru.

Napotki za napenjanje verige:

Veriga zage mora biti pravilno napeta, da bi lahko zagotovili varno obratovanje. Optimalno napetost verige lahko ugotovite, ce boste lahko verigo v sredini meca odmaknili za 3 - 4 mm. Ker se veriga zage med zaganjem segreva in tem se spreminja njena dolzina, prosimo, da vsakih 10 minut preverjate napetost verige in le-to po potrebi regulirate. To velja sie posebej za nove verige zag. Po zakljucenem delu sprostite verigo zage, ker se bo te-la-me ohlajanjem skrajsala. Na ta naclin boste preprecili poskodbe na verigi.

5.3 Mazanje verige zage

Pozor! Pred preverjanjem in nastavitvami vedno izvolecite akumulator. Ob delu z verizno zago vedno nosite zašcitne rokavice, da preprečite poskodbe.

Pozor! Nikoli ne uporabljate verige brez olja za verigo zage! Uporaba verizne zage brez olja za verigo zage ali uporaba verizne zage pri stanju nivoja olja pod oznako minimum (Slika 10/Poz.B) privede do poskodnb verizni zagi!

Pozor! Upostevajte temperaturne okoliscine: Razliche temperature okiolice zahtevajo mazalna sredstva z najbolr bazlino viskoznostjo. Pri nizkih temperaturah potrebuju redka tekoca olja (nizka viskoznost), da bi bil zagotovljen zadostri olni film. Ce bi uporabljali isto olje poleti, bi postalo to olje ze samo zaradi visijh temperaturse bolj redko tekoce. Zaradi tega se lahkmo mazalni film prekine, veriga se pregreje in se lahkpo poskoduje. Poleg tega mazalno olje zgori in privede do nepotrebne obretenite zaradi skodljivih snovi.

Polnjenje posode za olje:

Postavite verigo zage na ravno povrsino.
Ocistite obmoje okrogPokrova posode za olje (Slika 10/Poz.A) in ga potem odprit.
Napolnite posodo z oljem za verige zag. Pri tem pazite, da ne pride v posodo nikakrsna umazanija, ki bi lahko povzrocila zama-sitev oljne sobe.
ZapritePokrov posode za olje.

5.4 Polnjenje litijeverga akumulatorskega vložka (sliki 11-12)

Akumulator je zašciten proti popolnemu izpraznjenju. Integrirano zašcitno stikalo avtomatsko izkljuci napravo, ko se je akumulator izpraznil.

Pozor! Stikala za vklop/izklop vec ne vljučujte, ko je zašcitno stikalo napravo izklučilo. V nasprot-nem lahko pride do poškodbe akumulatorja.

1. Povlecite akumulatorski vlozek iz rocaja, ob tem potisnite zaskocno tipko (13) navzdol.
2. Primerjajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite vtič napajalnika (18) v zdno vtičnico. Zelena LED-dioda začne utripati.
3. Akumulator potisnite na polnilno napravo.

V tocki 12 (prikaz polnilca) Najdete tabei s pomeni prikaza LED-diod na polnilni naprvi.

Če polnjenje akumulatorskega vložka ni mogoče, preverite

SLO

ali je vticnica pod napetostjo.
ali obstaja brezhiben kontakt na polnilnih kontaktih polnine naprave.

Če poljinje akumulatorskega vložka še vedno ni mogoče, posljite

• napajalnik in napajalni adapter
• in akumulatorski yložek

nasi sluzbi za stranke.

Zaprivilno posiljanje se obrnite na naso sluzbo za stranke ali prodajno mesto, kjer ste napravo kopili.

Pri posiljanju ali odstranjevanju morate akumulatorje oz. akumulatorske naprave posamično zapakirati v plastićne vrečke, da ne prihaja do katkih stikov in požara!

V interesu dolge ziviljenjske dobe baterijskega vlozka poskbrite za pravoçasno poljenje baterijskega vlozka. To je potrebno v vsakemprimeru, ce opazite, da mo naprave pesa. Baterijskega vlozka nikoli ne izpraznite popolnama. S tem poskodujete baterijski vlozek!

5.5 Prikaz kapacitete akumulatorja (sl. 12)

Pritisnite na stikalo za prikaz kapacitete akumulatorja (A). Prikaz kapacitete akumulatorja (B) signalizira stanje napoljenosti akumulatorja s 3 Iuckami LED.

Vse 3 LED-lucke svetijo:

Akumulator je do konca napoljen.

Akumulator je še zadostno napoljen.

1 lucka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-lucke utripajo:

Temperatura akumulatorja ni dosežena. Akumulator odstranite od naprave in ga pustite en dan na sobni temperaturi. Če se napaka ponovno pojav, je bil akumulator globinski izpraznjen in je okvarjen. Akumulator odstranite od naprave. Okvarjenega akumulatorja ne smete več uporabljati ali poliniti.

6. Uporaba

6.1 Vklop/izklop

Vklop

• Akumulator vtaknite v napravo.
• Držite verižno zago z obema rokama za ročaje kot je to prikazano na sliki 13 (s palci pod ročajem).
• Pritisnite in držite vklopno zaporo (Slika 1/ Poz. 5).
  Vkljucite verizno zago s stikalom za vklop/ izklop (Sika 1/Poz.6). Sedaj lahko zopet spustite vklopno zaporo.

Izklop

Spustite stikalo za vklop/izklop (Slika 1/Poz. 6).

V verizni zagi instalirana zavora v najkrajsem casu ustavi vrteco se verigo zage. Ko prekinete delo, zmeraj potegnite elektrici vtika iz vticnice.

Pozor! Zago prenaasaje amo za spednji rocaj! Ce boste prenasali priklučeno zago samza zadnji rocaj s stikalnimi elementi, se lahko zgodi, da pomotoma istocasno aktivirate vklopno zaporo in stikalo za vklop/izklop in posledicno vklučite delovanje verizneŽage.

6.2 Zašcitna oprema

Zavora motorja

Motor zavira verigo zagage takoj, ko spustite stikalo za vklop/izklop (Slika 1/Poz.6) ali, ko je bil prekinjeni dovod elektricnega toka. Na ta način se zmanjsa nearnost poškodb zaradi izteka vrtenja verige.

Verižna zavora

Verižna zavora je varnostno-zašcitni mehanizem, ki se aktivira s spednjo zašcitvo ra roke (Slika 1/ Poz.2). Če pride do vzvratnega sunka verižneŽage, se aktivira verižna zavora in zaustavi verigoŽage v manj kot 0,1 sekunde. Redno preverjate delovanje verižne zavore. V ta namen zaprite zašcitvo ra roke (Slika 1/Poz.2) naprej in na katko vlkjučite verižno Žago. Verižna Žaga se ne sme zagnati.

Potegnite sprendno zašćito za roke nazaj (Slika 1/Poz.2) takó, da se le-ta zaskovi, da bi sprostili verizno zavoro.

Pozor! Zage ne uporabljate, ce varnostnozašcitna oprema ne deluje brezhibno. Ne poskusajte samo popravljati varnostno-zašcitne opreme, temveč se obnite na našo servisno

SLO

sluzbo ali na podobno strokovno tehnicno delavnico.

Zascita za roke

Sprednja zašoita za roke (obenem verižna zavora) (Silka 1/Poz.2) in zadnja zašcita za roke (Silka 1/Poz. 14) šcitita prste pred poskodbami zaradi kontakcta z verigo Žage, Č bi se veriga pretrgala zaradi preobremenite.

7. Delo z verizno zago

7.1 Priprave

Pred vsako uporabo preverite sledece tocke, da bi lahko delali varno:

Stanje verizne zage

Pred začetkom dela preglejte verizno zago glede poskodb na ohisju, elektricnem priključnem kablu, verigi zage in na mecu. Nikoli ne začnite uporabljati zage, ěce opazite očitne poskodbe na zagi.

Posoda za olje

Nivo napoljenosti posode za olje. Tudi med zaganjem preverjaje, ce je zmeraj na voljo dovolj olja. Nikoli ne uporabljaite zage, ce v posodi za olje ni olja ali, ce je nivo napoljenosti posode za olje padel pod označbo minimum (Sika 10/Poz. B), ker boste na ta način prepreci ili poškodbe na verižni zagi.

Eno polnjenje zadostuje za zaganje 15 minut, odvisno pa je tudi od odmorov med zaganjem in obremenitev zage.

Veriga zage

Napetost verige zage, stanje rezanja. Čim ostrejša je veriga zage, tem lazej in bolj nadzorovano boste lahko delali z venizno zago. Enako velja za napetost verige. Tudi dem delom preverjate vsakih 10 minut napetost verige, da boste poveçali Vašo varnost! Posebej nove verige zage so nagnjene k povečanemu raztegovanje.

Verižna zavora

Preverite delovanje verižne zavore kot je opisanov poglavju „Zašcitna oprema" in jo sprostite.

Zašcitna obleka

Brezpogojno uporabljaite odgovarjajoco, ozko oprijeto zašcitno obleko kot so primerne delovne hlace, rokavice in varnostni zašcitni Čevlj.

Zasca za uesaa in zasctna ocala.

Pri podiranju dreves in gozdnih delih brezpogojno uporabljaite zašcitno celado z integrrano zašcitu za usea in zašcitvo abstract. Taksa oprema zagotavlja zašcitopred odpadanjem vej in vzvratnih udarcihvej.

7.2 Pojasnila k pravilnemu postopku izvajanja osnovnih del

Podiranje dreves (Slike 14 - 17)

Ko istocasno odrezujveje in podira drevje dve ali več oseb, takrat mora znašati razdalja med podiranim drevesom in osebo, ki Žaga, majmanj dvakratno visino podirana gre devesa (Sika 14). Pri podiranjduresje potrebno paziti na to, da ne bodo druge osebe izpostavljane nevarnosti, da se ne bi poskodovali elektrichi napajalni kabli in, da ne bi prislo do nastanka materialne škode. Če bi prislo podirano drevo v stik z napajalnim kablom, potem je potrebno takoj obvestiti pristojno podjetje za oskrbo z elektricno energijo. Pri Žagalin delih na pobocju se mora izvajalec del z verizno Žago nahajati na zempljišcu nad podiranim drevesom, ker se po drevo po podiranj od-kotalilo ali zdrsnilo po pobocju navzdol (Sika 15). Pred podiranjem je potrebno načrtovati pot za umik in po potrebi poskrbeti, da bot po za umik prosta. Pot za umik mora voditi prećno nazaj od pričakovane linije padanja drevesa kot je prikazano na sliki 16 (A = obmoćje nevarnosti, B = smer padanja drevesa, C = obmoćje umika).

Pred podiranjem je potrebno upoštevati naravni nagib drevesa, položaj vecijh vej in smer vetra takto, da bi se laho ocenilo smer padanja drevesa.

Iz drevesa je potrebno odstraniti umazanijo, kamenje, odpadlo lubje, zeblje in zice.

Izrez zareze na deblu (Slika 17)

Izagaje pod pravim kotom na smer padanja drevesa zarezo v deblo (A) do globine 1/3 prema debla kot je to prikazano na sliki 17. Najprej izvrsite spodnj i vodoravni rez za zarezo (1). Na ta nacin boste preprecili zatikanje verige zagae ali vodilne opornice zage pri izvedbi drugega reza zareze.

Rez za podiranje (Slika 17)

Rez za podiranje nastavite najmanj 50~mm nad vodoravnim rezom zareze. Rez za podiranje (B) izvrsite vzporedno na vodoravni rez za zarezo. Rez za podiranje zagajte samo takso globoko, da ostane še en del debla (greben) (D), ki lahko

SLO

deluje kot tecaj. Ta del neprezaganega debla prepreci, da bi se drevo obracalo in podrlo v napačno smer. Tega dela debla ne prezagaje. S priblizevanjem reza za podiranje neprezaganemu delu debla bi moralo drevo začeti padati. Če se izkaže, da drevo morda ne bi padalo vŽeleni smeri podiranja (C) ali bi se nagibalo nazaj in bi se verigaŽage zataknila, prekiniteŽaganje in uporabite za odpiranje reza in za nagibanje drevesa vŽeleno smer padanja zagozdo iz lesa, plastike ali aluminija.

Ko začne drevo padati, potegnite verižno Žago iz debla, jo izkljucite, odložite in zapustite območje nevarnosti po načrtovani poti za umik. Pazite na padajocveje in, da se ne boste spotaknili.

Odrezovanje vej

S tem se razume odrezovanje vej na podtem drevesu. Pri odrezovanju vej najprej pustite vecje, navzdol usmerjene veje, katere podpirajo lezece deblo, da potem razzagate deblo. Manse veje kot je prikazano na sliki 18 (A= smer rezanja pri odrezovanju vej, B = drzite proc od tal Podporne veje pustite do razzaganja debla) odzagaje z enam rezom od spodaj navzgor. Veje, ki so v napetem stanju, morale zagati od spodaj navzgor, da preprecite zagozditev zage.

Rezanje debla po dolzini

S tem se razume razrezovanje podrtega drevesa na dele po dolzini. Pazite na varni stabilni položaj Vašega telesa in na enakomerno porazdelitev Vaše telesne teze na obe nogi. Če je možno, lahko deblo podložite in podprete z vejami, tramovi ali zigozdami. Upostevajte enostavna navodila za lažje zaganje.

Cé deblo drevesa enakomerno nalega po celotni dolžini, kot prikazuje sika 19, gaŽagate od zgoraj navzdol. Pri tem pazite, da ne boste zarezali z Žago v zempljo.

Ce deblo drevesa nalega na enam koncu, kot prikazuje sika 20, potem majprej odzagaje 1/3 premera debla od spodaj k sebi (A), da preprecite iverasti razkol debla. Drugi rez izvrsite od zgoraj (2/3 premera debla) na visini prvega reza (B) (da preprecite zagozditev).

Ce deblo drevesa nalega na obey koncih, kot pri- kazuje slika 21,potem majprej zagajte 1/3 preme- ra debla od zgornje strani navzdol, da preprecite iverasti razkol debla (A).Drugi rez izvrsite od spodaj (2/3 premera debla) na visini prvega reza B)da preprecite zagozdtiev).

Pri zaganju na pobočju stojte zmeraj visje od debla drevesa, kot prikazuje sika 15. Da bi v trenutku prezaganja debla ohranili popolni nad-zor, zmanjsajte pritiskanje z zago proti koncu reza braz, da bi popušcali s Žvrstim prijemom na ročajih verizneŽage. Pazite na to, da se ne bo verigaŽage dotaknila tal.

Po koncanem rezu počakajte, da se verigaŽage ustavi in sele potem potegnite veriznoŽago vstran. Zmeraj izklučite motor verizneŽage preden greste od drevesa do drevesa.

7.3 Vzvratni sunki

Pod vzvratni sunki razumemo nenadne sunke delujoce verizne zage v smeri navzgor in nazaj. Vzrok za to je vecinoma stik obdelovanca s konico meca ali zagozditev verige zage. Pri vzvratnih sunkih nastopijo nenadne velike sile. Zato reagira verizna zaga vecinoma nenadzorovano. Posledice so pogosto majhujse poskodbe delavca ali oseb, ki se nahajao v blizini. Nevarnost vzvratnih sunkov je se posebej velika pri izvajanju stranskih rezov, posevnih in vzdolznih rezov, ker ni nozmno uporabljiati kremljastih nastavkov.

Zato po moznosti preprecite takse reze in delajte posebej prevalno, ko se le-tem ne morete izognit! Nevarnost vzvratnega sunka je majveoja takrat, ko nestavite zago v obmochu konice meca, ker je tam učinek vzvoda majmocnejsi (Slika 22). Zato nastvljaje zago po moznosti zmeraj ravno in blizu krempljastega nastavka (Slika 23).

Pozor!

Zmeraj pazite na pravilno napetost verige!
- Uporabljajte samo brezhibne veriznezurege!
Delajte sào s predpisano ostro verigo zagel!
Nikoli ne zagaje nad visino ramen!
Nikoli ne zagaje z vrhnjim robom ali s konico meça!
Zmerajovrsto drzite verizno zago z obemrokama!
- Po możnosti zmeraj uporabljaje krempljasti nastavek kot točko vžvoda!

Zaganje las pod napetostjo

Zaganje lesa, ki se nahaja v napetem stanju, zahteva posebno previdnost! Pod napetostjo nahajoco ci les, ki se bo z zaganjem sprostila, vcasih reagira popolnama nenadzorovano. To lahko privede do najhujshi ali celo smrtnih poskodb (Slike 24-26).

Taksna dela sme izvajati samo strokovno usposobljeno solano osebje.

SLO

8. Cišćenje, vždrževanje in naročanje nadomestnih delov

Pozor!

Pred vsakim cischenjem izvlecite akumulator.
Pri ciščenju naprave le-te v nobem primeru ne potaplajte v vodo ali druge tekocine.

8.1 Cischenje

Rednocistite mehanizem napenjanja verige tako, da ga izpihate s komprimiranim zrakom ali ocistite s sctetko. Za ciscenje ne uporabljaje nobenega orodja.
Poskrbite, da se ne bo na ročajih nahajalo olje takto, da boste zmeraj zagotovili(doer prijem.
- Po potrebni očistite napravo z vlážno krpo in, Če je potrebno, tudi z blagim Čistilin mredstvom.
- Ce verizne zage ne uporabljate dlje casa, potem izljte olje za verigo iz posode za olje. Za katki cas daje verigo zage in mec v oljno kopel in ju potem zavijte v oljnati papir.

8.2 Vzdhrzevanje

Zamenjava verige zage in meca

Mec zage je potrebno zamenjati, ko

je vodilni utor meca obrjen

je zvezdasti zobnik v mecu poškodovan aliOCR abrbljen.

Demontirajte adaptersko plošco (poz. 19), kot je prikazano v sliki 27, od meça. Montirajte adaptersko plošco na nov mec. Ravnajte tako, kot je opisano v poglavju «Montaža meça in verigeŽage«!

Kontrola avtomatskega mazanja verige

Redno preverjate delovanje avtomatskega mazanja verige, da boste preprecili pregrevanje in tem povezane poskodbe meca in verige zage. V ta namen usmerite konico meca zage proti gladki povrsini (deska, zarezana povrsina drevesa) in pustite verizno zago delovati.

Ce se pri tem postopku pokaze povecana oljna sled, deluje avtomatsko mazanje verige brezhibno. Ce se ne pokaze nikakrsna obcutna oljna sled, prosimo, da preberete odgovarjacoce napot ke v poglavju Iskanje napak! Ce ne bi pomagali niti taksni napoti, se obrnite na nao servisno sluzbo ali na podobn strokovno tehnico delavnico.

Pozor! Pri tem se ne dotikajte povrsine. Drzite zadostno varnostno razdaljo (ca. 20 cm).

Ostrenje verige zage

Učinkovito delo z verižno Žago je možno蛸, Če je veriga Žage v dobrem stanju in ostra. V taksnem primuru se zmanjsa tudi nevarnost vzvratnih sunkov.

Verigo zage lahko dodatno naostrijo pri vsakem trgovcu z zagami. Ne poskušajte sami ostriti verige zage, ce nimate ustreznega orodja in potrebnih izkušenj.

8.3 Naročanje nadomestnih delov:

Pri narocanju nadomestnih delov je potrebno na-vesti naslednie navedbe:

Tipnaprave
Art. stevilko naprave
- Ident- stevilko naprave
Stevila potrebega nadomestega dela

Aktualne cene in informacije Najdete na splletni strani www.Einhell-Service.com

9. Napotki za zašcito okolja/ odstranjevanje

Ko je naprava enkrat odsluzila svojemu name- nu, jo odstranite v skladu s predpisi. Odrezite elektricni priključni kabel, da bi prepreci ili zlorabo. Naprave ne odstranjute med gospodinjske odpadke, temvec je v namen zašcite okolja pre-dajte na zbirnem mestu za odstranjevanje starih elektrichni naprav. Vaša pristojna komunalna sluzba Vas bo z veseljem obvestila o naslovih in casu obratovanja takšnih zbirnih mest za odstranjevanje odpadkov. Tudi embalažni material in izrabljene dele opreme predajte v odstranjevanje na ustreznom zbirnem mestu.

10. Skladisčenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zašcitenem in za otroke nedostopnem mestu. Optimalna skladišča temperature je med 5 in 30^ . Elektricno orodje shranujte v originalni embalazi.

SLO

11. Iskanje napak

Nearnost!

Pred iskanjem napak izklopite napravo in izvolecite akumulator.

Sledeča tabela prikazuje simptome za napake in opisuje pomoč za odpravo napak, ko Vaš stroj pravilno ne bi deloval. Če s tem ne bi mogli rešiti težav, se obrnite na Vašo servisno delavnico.

Vzrok Napaka	Odprava napake
Verižna Žaga ne deluje	- Sprožena je zavora proti povratne-mu udarcu- Ni napajanja	- Ročno zašćito povlecite nazaj vpoložaj- Preverite akumulator
Verižna Žaga dela s presledki	- Notranji zrahljani kontakt- Okvarjeno stikalo za vklop/izklop	- Obrnite se na servisno delavnico- Obrnite se na servisno delavnico
Veriga Žage je suha	- Ni olja v posodi za olje- Zamašeno prezračevanje naPokro-vu posode za olje- Zamašen kanal za iztekanje olja	-Dolijteolje- Očistite tokrov posode za olje- Sprostite kanal za iztekanje olja
Zavora verige ne deluje	- Težava s stikalnim mehanizmom na sprednji zašćiti za roke	- Obrnite se na strokovno tehnicno delavnico
Veriga/vodilnatirni-ca je vroča	- Ni olja v posodi za olje- Zamašeno prezračevanje naPokro-vu posode za olje- Zamašen kanal za iztekanje olja- Veriga je topa	-Dolijteolje- Očistite tokrov posode za olje- Sprostite kanal za iztekanje olja- Izvršite ostrenje verige ali jo zamen-jajte
Verižna Žaga iz-trguje, vibrira ali ne Žaga pravilno	- Napetost verige je ohlapna- Veriga je topa- Veriga je obrabljena- Zobje Žage gledajo v napačno smer	- Nastavite napetost verige- Izvršite ostrenje verige ali jo zamen-jajte- Zamenjajte verigo- Ponomno montirajte verigo Žage s pravilno usmerjenimi zobmi verige

SLO

12. Prikaz polnilnika

Prikaz stanja		Pomen in ukrepl
RdečaLED-dioda	ZelenaLED-dioda
Izklop Utripa	Pripravljeno	na uporaboPolnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni v polnilniku
Vklop Izklop	Poljenje	Polnilnik polni akumulator v načinu hitrega polnenja. Časi polnenja so navedeni na polnilniku.Oporzorilo! Dejanski Časi polnenja se lahko nekoliko razlikujejo od na- vedeniš Časov polnenja glede na obstojće steanje polnosti.
Izklop Vklop	Akumulator je poln in pripravljen na uporabo.Nato se preklopi v blago poljenje, dokler ni povsem poln.Akumulator pustite v polnilniku prbljižno 15 minut dlje.Ukrep:Akumulator odstranite iz polnilika. Polnilnik ločite od omrežja.
Utripa Izklop	Prilagodilno	poljenjePolnilnik je v načinu pazljivega polnenja.Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več Časa. Vtroki so lahko naslednji:- Akumulatorja zelo dolgo niste polnili.- Temperatura akumulatorja ni v idealnem območju.Ukrep:Počakajte do konca postopka polnenja, akumulator lahko kljub temu pol-nite naprej.
Utripa Utripa	Napaka	Postopek polnenja ni mogoc. Akumulator je okvarjen.Ukrep:Okvarjenega akumulatorja več ne smete polniti.Akumulator odstranite iz polnilika.
Vklop Vklop	Motnja temperature	Akumulator je prevroč (npr. neposredni sončni Žarki) ali prehladen (pod 0°C).Ukrep:Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20°C).

SLO

Samo za dezele EU

Elektricna gorodja ne mecite med gospodinjske oypadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternative za poziv za vračanje:

Lastnik elektricne naprave je alternativno zavezan, da namesto vracanja sodeluje pri pri strokovn oustreznem reciklaranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvizemn mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšinoh opadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih kom- ponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremljajocih papirjev o proizvodu, tudipozvlcekhij, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicih sprememb

SLO

Servisneinformacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Meč, Akumulator
Obrabni material/ obrabni deli* Verižna Žaga
Manjkajović deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natancno opisi in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprasnja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napacno delovanje.

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni številki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizicim osebam, ki tega izdelka ne bodo uporabljale za svjo obtr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadeveni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne instalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napacno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdřevanje in varnostnih dolović ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdřevanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevk je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjav na naprave ne podaljiša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.Einhell-Service.com. Prijavite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izklujcene iz garancijskih storitevt, są jihni:no no no uvrstiti. Če je okvara zajeta v nasih garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajće dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.

H

Veszély!

9. Napomene za zašitu okoliša/ zbrinjavanje

broju obrtaja: 4,5 m/s

Kapacitet tanka za ulje: 200 ml

Težina cirka 2,6 kg

9. Napomene za zašitu okoline/ zbrinjavanje

Kadauredaju jegnom istekne vek trajanja, predajte ga na propisno mesto za zbrinjavanje. Odrezite mrezni kabl kako bist e specili zloupotrebe. Uredaj ne bacaje u kućno smece nego ga u interesu zašite okoline predajte sakupljalistu elektroudejala. Vaša nadležna opstina rado ce da Vam pruzi informacije o adresama i radnim vremenima. Materijal za pakovanje i stroşeni pribor takode predajte previdenom sakupljalistu.

10. Skladištenje
