KULLANIM KILAVUZU Li 58CS MCCULLOCH

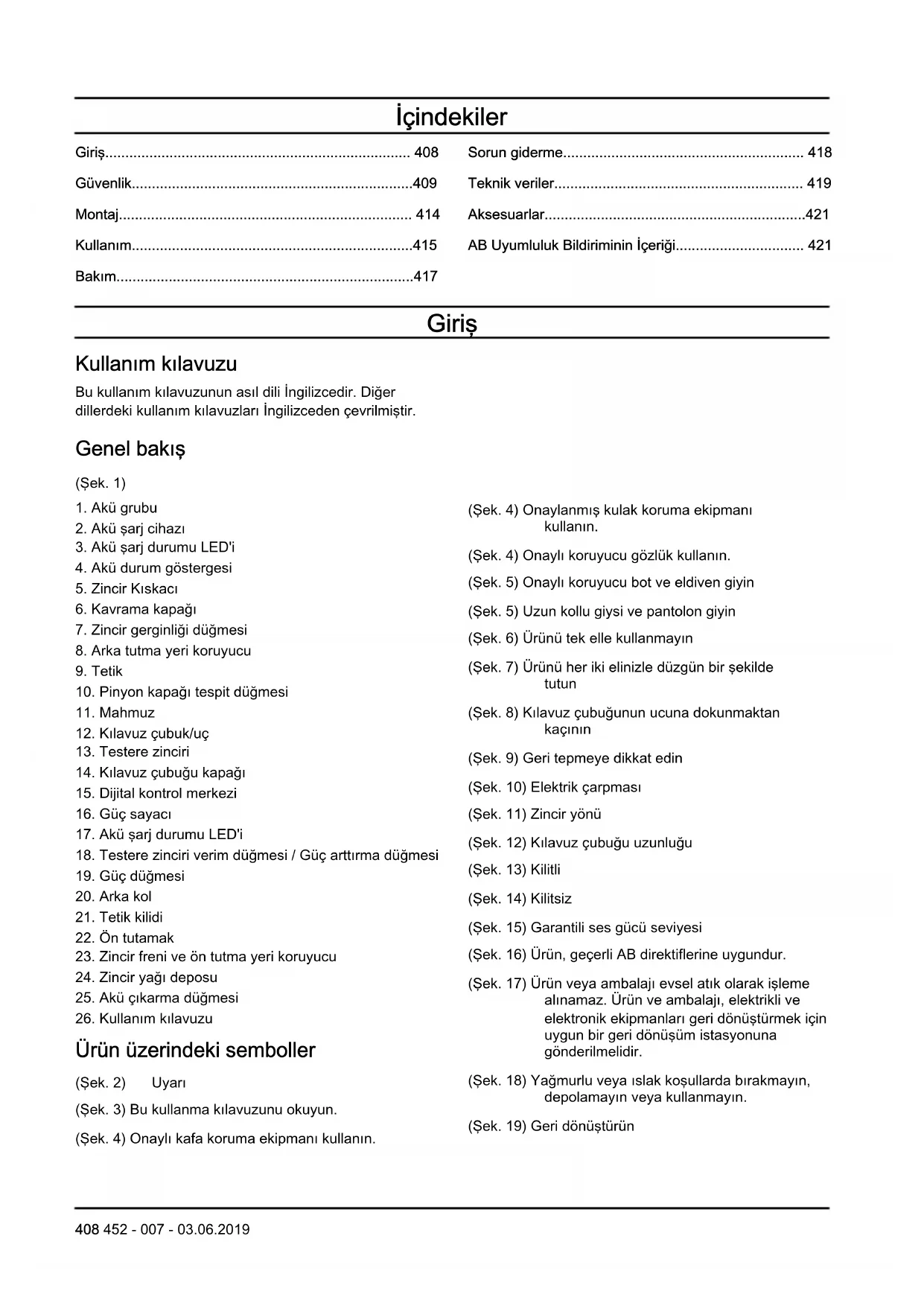

• 407İçindekiler Giriş p. 408
• Güvenlik p. 409
• Montaj p. 414
• Kullanım p. 415
• Bakım p. 417
• Sorun giderme p. 418
• Teknik veriler p. 419
• Aksesuarlar p. 421
• AB Uyumluluk Bildiriminin İçeriği Giriş Kullanım kılavuzu Bu kullanım kılavuzunun asıl dili İngilizcedir. Diğer dillerdeki kullanım kılavuzları İngilizceden çevrilmiştir. Genel bakış (Şek. 1) p. 421

3. Akü şarj durumu LED'i

4. Akü durum göstergesi

7. Zincir gerginliği düğmesi

10. Pinyon kapağı tespit düğmesi

12. Kılavuz çubuk/uç

14. Kılavuz çubuğu kapağı

15. Dijital kontrol merkezi

17. Akü şarj durumu LED'i

18. Testere zinciri verim düğmesi / Güç arttırma düğmesi

25. Akü çıkarma düğmesi

26. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 2) Uyarı (Şek. 3) Bu kullanma kılavuzunu okuyun. (Şek. 4) Onaylı kafa koruma ekipmanı kullanın. (Şek. 4) Onaylanmış kulak koruma ekipmanı kullanın. (Şek. 4) Onaylı koruyucu gözlük kullanın. (Şek. 5) Onaylı koruyucu bot ve eldiven giyin (Şek. 5) Uzun kollu giysi ve pantolon giyin (Şek. 6) Ürünü tek elle kullanmayın (Şek. 7) Ürünü her iki elinizle düzgün bir şekilde tutun (Şek. 8) Kılavuz çubuğunun ucuna dokunmaktan kaçının (Şek. 9) Geri tepmeye dikkat edin (Şek. 10) Elektrik çarpması (Şek. 11) Zincir yönü (Şek. 12) Kılavuz çubuğu uzunluğu (Şek. 13) Kilitli (Şek. 14) Kilitsiz (Şek. 15) Garantili ses gücü seviyesi (Şek. 16) Ürün, geçerli AB direktiflerine uygundur. (Şek. 17) Ürün veya ambalajı evsel atık olarak işleme alınamaz. Ürün ve ambalajı, elektrikli ve elektronik ekipmanları geri dönüştürmek için uygun bir geri dönüşüm istasyonuna gönderilmelidir. (Şek. 18) Yağmurlu veya ıslak koşullarda bırakmayın, depolamayın veya kullanmayın. (Şek. 19) Geri dönüştürün 408 452 - 007 - 03.06.2019Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Aşağıdaki tanımlar, her bir sinyal kelimesinin önem derecesini belirtir. UYARI: Yaralanma tehlikesi. DİKKAT: Ürünün hasar görme tehlikesi. Not: Bu bilgiler, ürünün kullanımını kolaylaştırır. Genel elektrikli alet güvenlik uyarıları UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "elektrikli alet" ifadesi, şebeke akımıyla çalışan (kablolu) elektrikli aletinizi veya aküyle çalışan (kablosuz) elektrikli aletinizi belirtmektedir. Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Elektrikli aletleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.

• Elektrikli aletleri kullanırken çocukları ve yanınızdakileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Elektrikli aletlerin fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı elektrikli aletler ile herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır.

Boru, radyatör, alan, soğutucu gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli aletin içine giren su, elektrik çarpması riskini artırır.

• Kabloyu kötü kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpması riskini artırır.

• Elektrikli aleti dış mekanda kullanırken, dış mekan kullanımı için uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kordon kullanmak, elektrik çarpması riskini azaltır.

• Elektrikli aleti mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa toprak arızası devre kesicisi (GFCI) korumalı bir güç kaynağı kullanın. GFCI kullanmak elektrik çarpması riskini azaltır. Kişisel güvenlik

• Elektrikli aletleri kullanırken dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken elektrikli aletleri kullanmayın. Elektrikli alet kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu araçlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma aygıtı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• Makinenin kendiliğinden çalışmasını önleyin. Güç kaynağına ve/veya akü grubuna takmadan, aracı kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli aletlere enerji vermek kazalara davetiye çıkarır.

• Elektrikli aleti açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Elektrikli aletin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, elektrikli aletin beklenmedik durumlarda daha iyi kontrolünü sağlar.

452 - 007 - 03.06.2019

409• Uygun giyinin. Bol elbise veya takı giymeyin. Saçınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzakta tutun. Bol elbiseler, takılar veya uzun saç hareketli parçalara takılabilir.

• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir. Elektrikli alet kullanımı ve bakımı

• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun olan elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı oranda işi daha iyi ve güvenli yapar.

• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri saklamadan önce elektrikli aletteki güç kaynağı fişini çekin ve/ veya pillerini çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya elektrikli aleti kullanmak üzere bu talimatlara yabancı olan kişilere izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

• Elektrikli aletlerin bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya bağlanması, parçaların kırılması ve elektrikli aletin çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlı ise kullanmadan önce elektrikli aleti tamir ettirin. Çoğu kaza yetersiz bakım yapılmış elektrikli aletlerden kaynaklanmaktadır.

• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır.

• Elektrikli aleti, aksesuarları ve araç parçalarını vb. çalışma koşullarını ve yapılacak işi göz önünde tutarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin düşünülen amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Sadece özel geliştirilmiş akü paketlerine sahip elektrik aletleri kullanın. Farklı türde akü takımları kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubu kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması vücudun yanmasına veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden elektrolit sızabilir; dokunmayın. Kazayla temas ederseniz bol suyla yıkayın. Sıvı göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir. Servis

• Elektrikli aletinizin yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması için gereklidir. Testere güvenlik uyarıları

• Testere çalışırken vücudunuzun tüm organlarını testere zincirinden uzak tutun. Testereyi çalıştırmadan önce, testere zincirinin hiçbir şeye temas etmediğinden emin olun. Testere çalışırken bir anlık dalgınlık vücudunuzun ya da kıyafetlerinizin testere zincirine sıkışmasına neden olabilir.

• Testereyi daima sağ elinizle arka tutma kolundan, sol elinizle de ön tutma kolundan sıkıca tutun. Farklı bir el kombinasyonuyla testereyi tutarsanız kişisel yaralanma riski doğar; bunu asla yapmayın.

• Testere zinciri kendi kablosuyla ya da başka kablolarla temas edebileceğinden, elektrikli aleti sadece izoleli tutma yüzeylerinden tutun. Testere zincirlerinin, içinden elektrik geçen bir elektrik kablosuna temas etmesi elektrikli aletin metal parçalarına elektrik yüklenmesine ve kullanıcıya elektrik çarpmasına neden olur.

• Koruyucu gözlük ve kulak koruyucusu takın. Eller, bacaklar ve baş için ilave koruyucu ekipman takmanız tavsiye edilir. Yeterli koruyucu kıyafet, sıçrayan cisimlerden veya testere zinciriyle kazayla temas etmekten kaynaklanabilecek kişisel yaralanma riskini azaltır.

• Testereyi kesinlikle ağaçta kullanmayın. Testerenin bir ağacın üzerindeyken kullanılması yaralanmaya neden olabilir.

• Testereyi yalnızca sağlam, sabit ve düz bir zeminde ayakta durur konumdayken ve ayaklarınız sabit haldeyken kullanın. Merdivenler gibi sabit olmayan veya kaygan yüzeyler dengenizi veya testerenin hakimiyetini kaybetmenize neden olabilir.

• Gergin duran bir ağaç dalını keserken, dalın aniden sıçramasına/fırlamasına karşı dikkatli olun. Ağaç liflerindeki geri boşaldığı anda, yük altındaki gerginliği nedeniyle ağaç dalı operatöre çarpabilir ve/ veya testerenin kontrolden çıkmasına neden olabilir.

• Fundalıkları veya fidanları keserken son derece dikkatli olun. İnce parçalar testere zincirine takılıp size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

• Testereyi ön tutma yeri kapalı halde ve vücudunuzdan uzak tutarak taşıyın. Testereyi taşırken ya da depolarken kılavuz kapağını mutlaka takın. Testerenin doğru ve düzgün kullanılması, hareket halindeki testere zincirine kapılma/takılma riskini azaltacaktır.

• Yağlama, zincir gerginliği ve aksesuar değişimi ile ilgili talimatlara uyun. Hatalı gerdirilmiş veya

452 - 007 - 03.06.2019yağlanmış bir zincir kopabilir veya geri tepme riskini

• Tutma yerlerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Gresli veya yağlı saplar elinizin kaymasına ve testere hakimiyetini kaybetmenize neden olabilir.

• Sadece ahşabı kesin. Testereyi asla kullanım amacı dışında kullanmayın. Örneğin: testereyi plastik, taş duvar veya ahşap olmayan yapı malzemelerini kesmek için kullanmayın. Testerenin tasarımında amaçlanmayan işler için kullanılması, tehlikeli durumlara neden olabilir. Geri tepmenin nedenleri ve operatörün yapabilecekleri Kılavuzun burnu veya ucu bir cisme değdiği zaman ya da kesim sırasında ahşap zinciri sıkıştırırsa geri tepme meydana gelebilir. Bazı durumlarda, uç kısımdan sağlanan temas aniden geri tepmeye ve kılavuzun operatöre doğru yukarı/geri hareket etmesine neden olabilir. Testere zincirinin kılavuzun üst kısmına doğru sıkışması kılavuzun hızla operatöre doğru hareket etmesine neden olabilir. Her iki durum da motorlu testere hakimiyetini kaybetmenize neden olarak ciddi yaralanmaya sebebiyet verebilir. Sadece motorlu testerenizde bulunan güvenlik araçlarına güvenmeyin. Testerenin kullanıcısı olarak, kesim işlerinde kazaların ve yaralanmanın önlenmesine yönelik tedbirler almak sizin sorumluluğunuzdadır. Geri tepme, aletin hatalı kullanılmasından ve/veya hatalı çalışma prosedürlerinden/koşullarından kaynaklanır ve aşağıda belirtilen uygun önlemlerin alınması suretiyle önlenebilir:

• Motorlu testerenin saplarını iki elinizin parmaklarıyla sıkı şekilde kavrayarak tutun ve vücudunuz ile kolunuzu olası geri tepme kuvvetlerine mukavemet edebilecek şekilde konumlandırın. Geri tepme kuvvetleri, gerekli tedbirler alınırsa operatör tarafından kontrol altına alınabilir. Testerenin başından ayrılmayın.

• Erişim alanınızın dışındaki yerlere uzanmayın ve omuz yüksekliğinin üzerinde bir yükseklikte kesme işlemi yapmayın. Bu sayede, istenmeyen uç teması önlenebilir ve beklenmedik durumlarda testere daha iyi kontrol edilebilir.

• Yalnızca üreticinin belirttiği yedek kılavuzları ve testere zincirlerini kullanın. Doğru olmayan yedek kılavuz ve testere zincirinin kullanımı, testere zincirinin kopmasına ve/veya geri tepmeye neden olabilir.

• Üreticinin testere zinciri için belirlediği bileyleme ve bakım talimatlarına uyun. Derinlik ölçeği yüksekliğini azaltmak daha fazla geri tepmeye neden olabilir. Genel güvenlik talimatları

• Ürünü doğru şekilde kullanın. Yaralanma veya ölüm, hatalı kullanımın olası sonuçlarıdır. Ürünü, yalnızca bu kılavuzda belirtilen işler için kullanın. Ürünü başka işler için kullanmayın.

• Bu kılavuzdaki talimatları okuyun, anlayın ve bu talimatlara uyun. Güvenlik sembollerine ve güvenlik talimatlarına uyun. Operatörün talimatlara ve sembollere uymaması yaralanma, hasar veya ölümle sonuçlanabilir.

• Bu kılavuzu atmayın. Ürününüzü monte etmek, çalıştırmak ve iyi durumda tutmak için talimatlara başvurun. Ataşmanların ve aksesuarların doğru kurulumu için talimatlara başvurun. Yalnızca onaylanmış ataşmanları ve aksesuarları kullanın.

• Hasarlı ürünü kullanmayın. Bakım takvimine uyun. Yalnızca bu kılavuzda ilgili talimatı bulduğunuz bakım çalışmalarını gerçekleştirin. Diğer tüm bakım işlerini onaylı bir servis merkezi yapmalıdır.

• Bu kılavuz, ürünü kullanırken oluşabilecek tüm durumları kapsayamaz. Dikkatli olun ve sağduyunuzu kullanın. Durumdan emin değilseniz ürünü kullanmayın veya ürün üzerinde bakım yapmayın. Bilgi almak için bir ürün uzmanına, bayinize, servis noktasına veya onaylı servis merkezine danışın.

• Ürünü monte etmeden, depoya koymadan veya üründe bakım yapmadan önce akü grubunu çıkarın.

• Orijinal özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Ürünü kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın.

• Bu ürün çalışırken elektromanyetik bir alan oluşturur. Elektromanyetik alan, tıbbi implantlara zarar verebilir. Ürünü kullanmadan önce doktorunuzla ve tıbbi implant üreticinizle iletişime geçin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Talimatlar hakkında bilgisi olmayan birinin ürünü çalıştırmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü, çocukların ve onaylanmayan kişilerin ulaşamayacağı bir yere kilitleyin.

• Ürün, nesneleri fırlatarak yaralanmaya sebep olabilir. Yaralanma veya ölüm riskini azaltmak için güvenlik talimatlarına uyun.

• Motor açıkken üründen uzaklaşmayın. Motoru durdurun ve zincirin dönmediğinden emin olun.

• Oluşabilecek kazalardan operatör sorumludur.

• Ürünü kullanmadan önce parçaların hasarlı olmadığından emin olun.

452 - 007 - 03.06.2019

411• Ulusal veya yerel yasalara uyun. Bazı koşullarda bu yasalar, ürünün kullanımını önleyebilir veya kısıtlayabilir. Kullanım için güvenlik talimatları

• Ürünün aralıksız ya da düzenli olarak kullanılması "beyaz parmak" hastalığına veya titreşim kaynaklı benzer tıbbi sorunlara yol açabilir. Ürünü aralıksız ya da düzenli olarak kullanıyorsanız ellerinizin ve parmaklarınızın durumunu inceleyin. Ellerinizde ya da parmaklarınızda renk solması, ağrı, karıncalanma veya hissizlik varsa çalışmayı bırakın ve derhal bir doktora gidin.

• Ürünü kullanmadan önce ürünün tamamen monte edildiğinden emin olun.

• Ürün, nesnelerin fırlatılmasına neden olabilir; bu durum gözlere zarar verebilir. Ürünü kullanırken daima onaylı koruyucu gözlük kullanın.

• Dikkatli olun; çalışma sırasında bir çocuk siz fark etmeden ürüne yaklaşabilir.

• Çalışma alanında insanlar varsa ürünü çalıştırmayın. Çalışma alanına biri girerse ürünü durdurun. (Şek. 20)

• Her zaman ürünün kontrolünün sizde olduğundan emin olun.

• Ürün iki elle çalıştırılmalıdır. Ürünü tek elle kullanmayın. Motorlu testerenin tek elle kullanılması sonucunda kullanan kişi, çalışanlar, çevredekiler veya bu kişilerin bir kısmı ciddi biçimde yaralanabilir.

• Ön tutma yerini sol elinizle, arka tutma yerini sağ elinizle tutun. Ürünü vücudunuzun sağ tarafında tutun. (Şek. 21)

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altında olduğunuzda çalıştırmayın.

• Bir kaza oluşması durumunda yardım alamayacak durumdaysanız ürünü kullanmayın. Ürünü çalıştırmadan veya açmadan önce diğer kişilere bildirin.

• Güvenlik alanında hiçbir insan veya hayvan bulunmadığından emin olmadan ürünle dönüş yapmayın.

• Çalışmaya başlamadan önce çalışma alanındaki tüm istenmeyen nesneleri kaldırın. Zincir bir nesneye çarparsa nesne fırlayabilir ve yaralanmaya veya hasara neden olabilir. İstenmeyen nesneler, zincirin etrafına dolanabilir ve hasara neden olabilir.

• Sis, yağmur, kuvvetli rüzgar, yıldırım düşme riski gibi veya diğer kötü hava koşullarında ürünü kullanmayın. Kötü hava nedeniyle, kaygan yüzeyler gibi tehlikeli koşullar oluşabilir.

• Rahatça hareket edebildiğinizden ve dengeli bir pozisyonda çalışabildiğinizden emin olun.

• Ürünü kullanırken düşme ihtimaliniz olmadığından emin olun. Ürünü kullanırken eğilmeyin.

• Ürünü taşımadan önce motoru durdurun.

• Motor açıkken ürünü yere koymayın.

• Üründeki istenmeyen maddeleri almadan önce motoru durdurun. Kesilen malzemeleri temizlemeden önce zincirin durmasını bekleyin.

• Motorlu testereyi ağaçtayken kullanmayın. Ürünün ağaç üzerindeyken kullanılması yaralanmaya neden olabilir. (Şek. 22)

• Ciddi yaralanmayla sonuçlanabilecek geri tepme, kayma, sıçrama ve düşmeyi önlemek için tüm güvenlik talimatlarına uyun.

• Testere zincirinin doğru gerginlikte olduğundan emin olmak için zincir gerginliğini düzenli olarak ayarlayın. Doğru gerginlikte olmayan bir testere zinciri çıkıp fırlayabilir ve ciddi yaralanma veya ölüme neden olabilir.

• Ağaçları yanlış bir prosedür uygulayarak devirmeyin. Bu, kişilerin yaralanmasına, hizmet hattına çarpmasına veya mal zararına neden olabilir.

• Kesilen ağaç büyük ihtimalle yokuş aşağı yuvarlanacağı için motorlu testereyi kullanan operatörün arazinin yokuş yukarı kısmında durması gerekir. (Şek. 23)

• Kesim işlemine başlamadan önce kaçış yolunu planlayıp temizleyin. Kaçış yolu, olası düşme hattının arkasında çapraz olarak geriye doğru gitmelidir. (Şek. 24)

• Ürünü bir ağaçtan diğerine taşımadan önce her zaman motoru durdurun.

• Ayağınızı yere doğru bir şekilde bastığınızdan ve ağırlığınızı eşit olarak verdiğinizden emin olun. (Şek. 25)

• Her zaman doğru bir şekilde yere basın. Ürünü yalnızca güvenli ve düz yüzeylerde çalıştırın. Merdiven gibi sabit olmayan veya kaygan yüzeyler denge ya da kontrol kaybına neden olabilir. (Şek. 26)

• İlk defa çalıştıran kullanıcı, temel alıştırma olarak testere tezgahı veya beşiği üzerinde kütük kesmelidir. Geri tepme, kayma, sıçrama ve düşme Ürünün güvenli bir şekilde kontrol edilmesini farklı güçler etkileyebilir.

• Kayma, kılavuz çubuğunun ağaçta hızla hareket etmesidir.

• Sıçrama, kılavuz çubuğunun ağaçtan ayrılarak tekrar tekrar ağaca temas etmesidir.

• Düşme, kesim yapıldıktan sonra ürünün yere düşmesidir. Bu, hareket eden zincirin vücudun bir kısmına veya diğer nesnelere temas etmesine neden olarak yaralanma ya da hasara yol açabilir.

• Geri tepme, kılavuz çubuğunun uç kısmının nesnelere değmesi ve arkaya, yukarıya veya aniden öne doğru hareket etmesidir. Geri tepme, kesim sırasında ağacın kapanıp testere zincirini sıkıştırdığında da meydana gelir. Ürünün ağaçtaki bir nesneye temas etmesi kontrol kaybıyla sonuçlanabilir.

• Döner Geri Tepme, hareket halindeki zincirin, kılavuz çubuğunun üst kısmındaki bir nesneye değmesiyle meydana gelebilir. Bu, zincirin nesneye gömülmesine ve hemen durmasına neden olabilir. Sonuç, kılavuz çubuğunun operatörün bulunduğu yönde yukarı ve arkaya doğru hareket etmesine neden olan çok hızlı bir ters tepkidir. (Şek. 28)

• Sıkışma Sonucu Geri Tepme, kesim sırasında testere zinciri aniden durduğunda meydana gelebilir. Ağaç kapanıp kılavuz çubuğunun üst kısmı boyunca hareketli testere zincirini sıkıştırır. Zincirin aniden durması zincir gücünü tersine döndürür ve ürünün zincirin dönme yönünün tersine hareket etmesine neden olur. Ürün operatörün bulunduğu yönde arkaya doğru hareket eder. (Şek. 29)

• Çekme, hareketli zincir kılavuz çubuğunun alt kısmı boyunca ağaç içindeki bir nesneye değip testere zinciri aniden durduğunda meydana gelebilir. Aniden durma, ürünü ileriye ve operatörden uzağa doğru çekerek operatörün kolayca kontrolü kaybetmesine neden olabilir. (Şek. 30) Ürünü kullanmadan önce farklı güçleri ve bunların nasıl önleneceğini anladığınızdan emin olun. Bkz. Geri tepme, kayma, sıçrama ve düşmeyi önlemek için sayfada: 413

Geri tepme, kayma, sıçrama ve düşmeyi önlemek için

• Motor çalışırken ürünü sıkıca tuttuğunuzdan emin olun. Sağ elinizi arka tutma yerinde ve sol elinizi ön tutma yerinde tutun. Başparmağınız ve diğer parmaklarınızla tutma yerlerini sıkıca tutun. Bırakmayın.

• Kesim sırasında ve ağaç yere düştükten sonra ürünün kontrolünüzde olmasını sağlayın. Kesim yapıldıktan sonra ürünün ağırlığıyla aşağı düşmesine izin vermeyin.

• Kesim yaptığınız alanda engel bulunmadığından emin olun. Ürünü kullanırken kılavuz çubuğunun uç kısmını bir kütüğe, dala veya diğer engellere değdirmeyin. (Şek. 31)

• Yüksek motor hızında kesin.

• Uzanmayın veya omuz hizasından yüksekte kesim yapmayın. (Şek. 32)

• Üreticinin testere zinciriyle ilgili bileyleme ve bakım talimatlarına uyun.

• Yalnızca üreticinin belirttiği kılavuz çubuklarını ve testere zincirlerini kullanın.

• Derinlik ölçeği çok büyük ayarlanırsa geri tepme riski artar. Kişisel koruyucu ekipman

• Ürünü kullanırken her zaman doğru kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipman, kaza olursa yaralanma derecesini azaltır ancak bu olasılığı ortadan kaldırmaz.

• Testere zincirine takılabilecek bol giysiler giymeyin.

• Onaylı koruyucu baret kullanın.

• Ürünü kullanırken daima onaylı bir koruyucu kulaklık takın. Uzun süre gürültüye maruz kalmak işitme kaybına neden olabilir.

• Uçan nesnelerin neden olacağı yaralanma riskini azaltmak için koruyucu gözlük veya yüz vizörü kullanın. Bu ürün, ağaç yongaları ve küçük ağaç parçaları gibi nesnelerin büyük bir kuvvetle hareket etmesine neden olabilir. Bu, gözler de dahil, ciddi yaralanmayla sonuçlanabilir.

• Motorlu testere korumalı eldiven kullanın.

• Motorlu testere korumalı pantolon kullanın.

• Motorlu testere korumalı, çelik parmak uçlu ve kaymaz tabanlı botlar kullanın.

• Yakınınızda bir ilk yardım kiti bulunduğundan emin olun.

• Kılavuz çubuğundan, testere zincirden ya da başka kaynaklardan kıvılcım çıkabilir. Orman yangınlarının önlenmesine yardımcı olmak için her zaman yanınızda yangın söndürücü araçlar ve kürek bulundurun. Ürün üzerindeki koruyucu cihazlar

• Ürünü, hasarlı koruyucu ekipmanla kullanmayın. Ürün hasar görürse onaylı bir servis merkeziyle görüşün. Güç düğmesi Güç düğmesine bastığınızda motorun durduğundan emin olun. Tetik kilidini kontrol etme

1. Tetik kilidine basın ve kilidi serbest bıraktığınızda ilk

konumuna döndüğünden emin olun.

2. Tetiğe basın ve kilidi serbest bıraktığınızda ilk

konumuna döndüğünden emin olun. Siperlik Siperlik, nesnelerin operatöre doğru fırlatılmasını engeller. Ayrıca testere zincirinin yanlışlıkla operatöre değmesini de engeller.

• Siperliğin ürünle birlikte kullanılmasına izin verildiğinden emin olun.

• Ürünü siperliksiz kullanmayın.

• Siperliğin zarar görmemiş olduğundan emin olun. Aşınmışsa veya çatlak varsa siperliği değiştirin. Bakım için güvenlik talimatları

• Üründe bakım yapmadan önce akü grubunu çıkarın.

452 - 007 - 03.06.2019

413• Ürüne uygulanan tüm servis işlemlerinin yetkili bir bayi tarafından yapılmasını sağlayın ( Bakım sayfada: 417 bölümündeki görevler dahil değildir).

• Tetik bırakıldığında testere zincirinin durduğundan emin olun.

• Tutma yerlerini kuru, temiz ve yağdan arındırılmış halde tutun.

• Kapakların ve bağlama parçalarının doğru bir şekilde sıkılmış olduğundan emin olun.

• Onaylı olmayan değişim bileşenleri veya güvenlik araçlarının çıkarılması ürünün hasar görmesine neden olabilir. Bu, operatörün veya çevredekilerin yaralanmasına da neden olabilir. Yalnızca önerilen aksesuarları ve yedek parçaları kullanın. Ürünü değiştirmeyin.

• Güvenli ve yüksek performans için testere zincirini keskin ve temiz tutun.

• Aksesuar değiştirme ve yağlama talimatlarına uyun.

• Üründe hasarlı parçalar olup olmadığını kontrol edin. Ürünü daha fazla kullanmadan önce, hasarlı siperliğin veya parçanın düzgün çalıştığından emin olun. Bozuk veya yanlış hizalanmış ve serbest hareket etmeyen parçalar olup olmadığını kontrol edin. Ürünün çalışmasını etkileyebilecek diğer şartları kontrol edin. Ürünün doğru bir şekilde takıldığından emin olun. Siperlik veya diğer hasarlı parçalar, kullanım kılavuzunda aksi belirtilmedikçe yetkili bir bayi tarafından onarılmalı ya da değiştirilmelidir.

• Çalışmadığı zamanlar ürünü kuru, yüksek veya çocukların erişemeyeceği kilitli bir yerde tutun.

• Taşıma veya saklama sırasında ürünü taşımak için kılavuz çubuğu kabı veya kılıfı kullanın.

• Atık yağ kullanmayın. Atık yağ sizin için tehlikeli olabileceği gibi, ürüne ve çevreye de zarar verebilir. Pil güvenliği Yalnızca üreticinin akü takımlarını kullanın ve yalnızca üreticinin akü şarj cihazları ile şarj edin. Şarj edilebilir akü takımları yalnızca ilgili kablosuz ürünler için güç kaynağı olarak kullanılır. Yaralanmayı önlemek için akü başka cihazlarda güç kaynağı olarak kullanılmamalıdır.

• Akü grubunu sökmeyin, açmayın veya parçalamayın.

• Akü gruplarını gün ışığı altında veya ısınacak yerlerde tutmayın. Akü gruplarını ateşten uzak tutun.

• Akü grubu şarj cihazında ve akü grubunda hasar olup olmadığını düzenli olarak kontrol edin. Hasarlı veya değiştirilmiş akü grupları yangın, patlama veya yaralanma riski oluşturabilir. Hasarlı akü gruplarını onarmayın veya açmayın.

• Kusurlu, değiştirilmiş veya hasarlı bir akü grubu veya ürün kullanmayın.

• Ürün veya akü gruplarını değiştirmeyin ve onarmayın. Onarımı yalnızca yetkili bayinize yaptırın.

• Hücre veya akü grubuna kısa devre yaptırmayın. Akü takımlarını başka metal cisimler ile kısa devre yapabilecekleri bir kutu veya çekmeceye koymayın.

• Kullanım için gerekli olana kadar akü gruplarını orijinal ambalajlarından çıkarmayın.

• Akü takımlarına mekanik darbe uygulamayın.

• Aküde sızıntı varsa sıvının cildinize veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.

• Akü grubu ile kullanılması belirtilen akü şarj cihazı dışında bir cihazı kullanmayın.

• Doğru çalışması için akü grubu ve ürün üzerindeki artı (+) ve eksi (-) işaretlerine bakın.

• Ürün ile kullanım için üretilmemiş bir akü grubunu kullanmayın.

• Cihazda farklı voltaj üreten veya farklı bir üreticinin akü gruplarını bir arada kullanmayın.

• Akü gruplarını çocuklardan uzakta tutun.

• Her zaman ürün için doğru akü gruplarını satın alın.

• Aküleri temiz ve kuru tutun.

• Akü grubu terminalleri kirlendiğinde, temiz ve kuru bir bezle silin.

• İkincil akü grupları kullanmadan önce şarj edilmelidir. Mutlaka doğru akü şarj cihazını kullanın ve doğru şarj talimatları için kılavuza bakın.

• Akü grubunu kullanmadığınızda sürekli şarjda bırakmayın.

• Daha sonra bakabilmek için kılavuzu saklayın.

• Akü grubunu yalnızca gerektiği uygulamalarda kullanın.

• Kullanmadığınızda akü grubunu üründen çıkarın.

• Kullanım sırasında akü grubunu ataç, anahtar, çivi, vida veya diğer küçük metal nesnelerden uzakta tutun. Bu, terminaller arasında bir bağlantı oluşturabilir. Akü grubu terminallerinin kısa devre yapması, vücudun yanmasına veya yangına neden olabilir. Montaj UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyun. Kılavuz çubuğunu ve testere zincirini takma

1. Yanlışlıkla başlatmayı önlemek için montaj sırasında

akü grubunu sökün. 414 452 - 007 - 03.06.20192. Zincir frenini devre dışı bırakmak için ön el koruyucusunu ön tutma yerinin yönünde arkaya doğru çekin.

3. Kılavuz çubuğu tespit düğmesini saat yönünün

tersine çevirin çıkarın.

4. Tahrik dişlisi kapağını sökün.

5. Koruyucu motorlu testere eldivenlerini takın.

6. Testere zincirini tahrik dişlisinden yukarı kaldırın ve

kılavuz çubuğundaki oluğa geçirin. Kılavuz çubuğunun üst kenarından başlayın.

7. Kesici bağlantı kenarlarının kılavuz çubuğunun üst

kenarına dönük olduğundan emin olun.

8. Pinyon kapağını takın ve zincir ayarlama pimini

kılavuz çubuğundaki deliğe yönlendirin.

9. Testere zincirindeki zincir dişlilerinin tahrik dişlisine

doğru bir şekilde uyduğundan emin olun. Ayrıca testere zincirinin, kılavuz çubuğundaki oluğa doğru bir şekilde geçtiğinden emin olun.

10. Kılavuz çubuğu tespit düğmesini yalnızca

parmaklarınızla sıkın.

11. Testere zincirini gerdirme düğmesini saat yönünde

çevirerek sıkın. Testere zincirini kılavuz çubuğundan sarkmayacak ancak elle kolayca döndürebileceğiniz kadar sıkın. (Şek. 33)

12. Kılavuz çubuğunun ucunu tutup kılavuz çubuğu

tespit düğmesini tamamen sıkın.

• Yenisini taktıktan sonra, testere zinciri alıştırılana kadar zincir gerginliğini kontrol edin.

• Zincir gerginliğini düzenli olarak kontrol edin. Testere zinciri çalışma sırasında gerilir. Zincir gerginliğini düzeltmek, yüksek kesme performansı ve uzun ömürle sonuçlanır. Kullanım UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Testere zincirini yağlama Ürünün otomatik yağlama sistemi vardır. Yalnızca doğru zincir yağını kullandığınızdan emin olun ve talimatlara uyun.

1. Bitkisel bazlı testere zinciri yağı veya standart bir

zincir yağı kullanın.

2. Testere zinciri yağ tankının kapağının yanındaki

alanın temiz olduğundan emin olun.

3. Testere zinciri yağı tankının kapağını çıkarın.

4. Testere zinciri yağ tankını tavsiye edilen zincir

5. Testere zinciri yağ tankının kapağını tekrar takın.

Ürünü çalıştırmadan önce

• Üründe eksik, hasarlı, gevşek veya aşınmış parçalar olup olmadığını kontrol edin.

• Somun, vida ve cıvataları kontrol edin.

• Tetiğin düzgün çalışıp çalışmadığını kontrol edin.

• Güç düğmesinin düzgün çalışıp çalışmadığını kontrol edin. Akü grubunun takılması

• Akü grubunun dişlerini akü bölmesindeki yuvalarla hizalayın. Bir tıklama duyuncaya kadar akü grubunu akü bölmesinin içine doğru itin. (Şek. 34)

• Akü grubunu çıkarmak için akü çıkarma düğmesini basılı tutup akü grubunu dışarı çekin. Zincir verimlilik testi göstergesi Zincir verimlilik testi göstergesini, ürünü kullanmadan önce zincir gerginliğinin ve sistemin doğru olduğundan emin olmak için kullanın.

• Zincir yağ tankına çubuk ve zincir yağı ekleyin.

• Verimlilik modu düğmesini, testere zinciri verimlilik testi göstergesi yanıp sönmeye başlayıncaya kadar basılı tutun.

• Ürünü iki elle tutun ve güç sayacındaki lambalar sönünceye dek tetiği sonuna kadar çekin.

• Güç sayacı testere zinciri verimliliğini gösterir. Testere zinciri verimliliği çok düşükse güç sayacının solundaki 2 lamba yanar. Testere zinciri verimliliği çok yüksekse güç sayacının sağındaki 2 lamba yanar. Güç sayacının ortasındaki 2 lamba yandığında testere zinciri verimliliği doğrudur.

• Testere zinciri verimliliği düşükse zincir gerginliğini arttırın.

• Testere zinciri verimliliği yüksekse zincir gerginliğini azaltın. Not: Testere zinciri verimlilik testi göstergesini yalnızca yol gösterici olarak kullanın. Daima ürünü kontrol edin ve gerekli bakımı yapın. Motorun çalıştırılması

1. Zincir frenini etkinleştirmek için ön el koruyucusunu

ileri hareket ettirin.

2. Akü grubunu monte edin. Bkz.

Akü grubunun takılması sayfada: 415

3. Işık yanana kadar güç düğmesine basın.

4. Arka tutma yerini sağ elinizle, ön tutma yerini sol

4155. Zincir frenini devre dışı bırakmak için ön el koruyucusunu ön tutma yerinin yönünde arkaya doğru çekin.

6. Tetik kilidini sağ elinizle basılı tutun.

7. Tetik kilidini basılı tutmaya devam ederken tetiği

8. Çalıştırmak için tetiği çekili tutmaya devam edin.

Daha düşük hız için tetiğe hafif basın. Daha yüksek hız için tetiğe daha sert basın.

Motorun durdurulması

2. Lamba sönene kadar güç düğmesine basın.

Mahmuz kullanma Mahmuz, geri tepmeyi önler ve kestiğiniz sırada ağacı tutar. Mahmuz, motor gövdesiyle kılavuz çubuğu arasında bir hareket eksenidir.

1. Mahmuzun alt ucunu doğru eklem genişliğinde

2. Sol elinizle ön tutma yerine bastırırken sağ elinizle

arka tutma yerini kaldırın.

3. Doğru eklem genişliğini elde edene kadar testereyle

kesin. Not: Eklem eşit kalınlıkta olmalıdır.

4. Çapın yarısından fazlasını kesip testere kesiğine

devirme kamasını yerleştirin. Ağacı devirmek için

1. Ağaçtaki toprak, taş, gevşek ağaç kabukları, çivi,

zımba ve telleri çıkartın.

2. Düşme yönüne dik olarak ağaç çapının 1/3'ü

oranında bir çentik açın. (Şek. 35)

3. Alt yatay çentik kesimini yapın. Bu, ikinci çentik

açıldığında testere zincirinin veya kılavuz çubuğunun sıkışmasını önlemeye yardımcı olur.

4. Arkaya devirme kesiğini (X) yatay çentik kesiğinden

en az 50 mm (2 inç) yükseğe yapın. Eklem olacak kadar ağaç kalması için arkaya devirme kesiğinin yatay çentik açma kesiğine paralel olmasını sağlayın. Eklemi tamamen kesmeyin. Eklem tahtası, ağacın dönerek yanlış yönde düşmesini önler. (Şek.

5. Arkaya devirme kesiği ekleme yaklaştıkça ağaç

düşmeye başlar. Ağacın doğru yönde düşebildiğinden, arkaya doğru sallanarak testere zincirini sıkıştırmadığından emin olun. Bunu önlemek için arkaya devirme kesiği tamamlanmadan kesimi durdurun. Kesiği açmak ve ağacın gereken düşme hattı boyunca düşmesini sağlamak için tahta, plastik veya alüminyum kamalar kullanın. (Şek. 38)

6. Ağaç düşmeye başladığında, ürünü kesikten çıkarın.

Motoru durdurun, ürünü yere koyun ve planlanan kaçış yolunu kullanın. Yukarıdan düşen parçalara dikkat edin ve bastığınız yere bakın. (Şek. 39) Ağacı parçalamak için

1. Kütüğü yerden ayırmak için büyük parçalar kullanın.

2. Küçük dalları tek seferde kesin. (Şek. 40)

3. Testere zincirinin veya kılavuz çubuğunun

sıkışmasını önlemek için gergin dalları alttan üste doğru kesin. Kütük doğramak için DİKKAT: Testere zincirinin yere değmesine izin vermeyin.

• Kütüğün boydan boya desteği varsa üst kısmından kesin (üstten doğrama olarak bilinir). (Şek. 41)

• Kütüğün bir ucunda destek varsa alt kısmından çapının 1/3'ünü kesin (alttan doğrama olarak bilinir).

• Kütüğün iki ucunda da destek varsa üstten çapın 1/3'ünü kesin. Kesiği ilk kesiğe temas edecek şekilde kütüğün 2/3'lük kısmını alttan doğrayarak tamamlayın. (Şek. 42)

• Eğimli bir yüzeyde kütük doğrama işlemi yapıyorsanız mutlaka kütüğün yokuş yukarı tarafında durun. Ürünün tamamen kontrolünüzde olmasını sağlayarak kütüğü tamamen kesin. Ardından, kesimin bitmesine doğru arka ve ön tutma yerlerini sıkıca tutarak kesme basıncını serbest bırakın. (Şek. 43) Güç modunun değiştirilmesi Ürünün güç modu ürün çalışır durumdayken değiştirilebilir. İki (2) güç modu vardır:

1. Standart mod - Enerji tasarrufu sağlar ve çalışma

süresini maksimuma çıkarır. Standart mod çoğu iş için kullanılabilir. Not: Ürün başlatıldığında Standart moda ayarlıdır.

2. Güç arttırma modu - Ürün Güç arttırma modunda

yüksek hızda çalışır. Güç arttırma modu, kolay olmayan işler için maksimum güçte çalışır. Güç arttırma modunu başlatmak için lamba yanıncaya dek Güç arttırma düğmesine basın. Güç arttırma modunu durdurmak için lamba sönünceye dek Güç arttırma düğmesine basın. Not: Tetik çalışma sırasında bırakılırsa ürün en son modda başlar. Ürün otomatik olarak durursa veya operatör güç düğmesine basarsa son kullanılan mod bellekten silinir. Ürün başlatıldığında tekrar Standart moda ayarlanır. Güç sayacı Güç sayacı ürünün çalışma sırasında ne kadar güç kullandığını gösterir.

yüksek akü verimini gösterir.

• Sağ taraftaki LED lambası 6, maksimum gücü ve minimum akü verimini gösterir. Akü şarj durumu LED'i Akü grubunun durumu tetik çekilinceye kadar gösterilir. Tetiği bıraktığınızda akü grubunun durumu tekrar gösterilir. Açık durumdaki LED'lerin sayısı, akü grubunun o andaki şarj durumunu gösterir. LED ışıkları Akü durumu Tüm Yeşil LED'ler yanar Tam Şarjlı (%100 - %76) LED 1, 2 ve 3 yanar Akü grubu % 75 - % 51 şarjlı dur- umda. LED 1 ve 2 ya- nar Akü grubu % 50 - % 26 şarjlı dur- umda. LED ışıkları Akü durumu LED 1 yanar Akü grubu % 25 - % 6 şarjlı durum- da. LED 1 yanıp sö- nüyor Akü grubu % 5 - % 0 şarjlı durum- da. Not: Motor durur ve güç LED'i yanık durumda kalırsa akü grubundaki düğmeye basın. Olası çözümler için bkz. Hata kodları sayfada: 419

Not: Akü grubu tamamen şarj olduğunda, motor anında durur. Not: Akü grubu veya motor denetleyicisi ağır çalışma sırasında aşırı ısınırsa motor otomatik olarak durur. Motorun ve akü grubunun soğumasını bekleyin. Ürün daha sonra sıfırlanır. Bakım UYARI: Ürünü temizlemeden, ürün üzerinde onarım veya bakım işlemi yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi Bakım takvimine uyduğunuzdan emin olun. Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürünü her gün kullanmıyorsanız aralıklar farklı olur. Yalnızca bu kılavuzda bulunan bakım çalışmalarını gerçekleştirin. Bu kılavuzda bulunmayan diğer bakım çalışmaları için onaylı bir servis merkeziyle görüşün. Günlük bakım

• Dış yüzeyleri temizleyin.

• Tetik kilidinin ve tetiğin düzgün çalıştığından emin olun.

• Zincir frenini temizleyin ve düzgün çalıştığından emin olun.

• Zincir yakalayıcıda hasar olup olmadığını kontrol edin. Hasarlıysa zincir yakalayıcıyı değiştirin.

• Eşit bir şekilde aşınması için kılavuz çubuğunu her gün çevirin.

• Kılavuz çubuğundaki yağlama deliğinin tıkalı olmadığından emin olun.

• Pinyon kapağının altından testere tozunu ve diğer istenmeyen malzemeyi alın.

• Kılavuz çubuğu oluğunu temizleyin. (Şek. 44)

• Kılavuz çubuğunun ve testere zincirinin yeterince yağlandığından emin olun.

• Testere zincirinde şunları kontrol edin:

• perçin ve bağlantılarda çatlak.

• düzensiz aşınmış perçin ve bağlantılar.

• zincir tahrik bağlantılarında çapaklar. Gerekirse testere zincirini değiştirin.

• Testere zincirini bileyin. Bkz. Testere zincirini bileylemek için sayfada: 417

• Tahrik dişlisinde çok fazla aşınma olup olmadığını kontrol edin ve gerekirse değiştirin. (Şek. 45)

• Motor muhafazasının hava girişini temizleyin.

• Somun ve vidaların sıkı olduğundan emin olun.

• Güç anahtarının doğru şekilde çalıştığından emin olun. Testere zincirini bileylemek için Testere Testere, testere zincirinin kesen kısmıdır; bir kesme dişi (A) ve derinlik ölçeğine (B) sahiptir. Testerenin kesme derinliği, ikisinin arasındaki yükseklik farkı olan derinlik ölçeği ayarıyla (C) oluşur. (Şek. 46) Aşağıdaki dört önemli kriterlerden faydalanarak kesme dişlerini doğru bir şekilde bileylediğinizden emin olun:

• Eğeleme açısı (Şek. 47)

• Kesme açısı (Şek. 48)

• Eğe konumu (Şek. 49)

• Yuvarlak eğe çapı (Şek. 50) Kesme dişlerini bileme Kesme dişlerini bilemek için yuvarlak bir eğe ve eğe mastarı kullanın. Ürününüze takılan testere zincirine yönelik tavsiye edilen eğe ve mastar boyutları hakkında

452 - 007 - 03.06.2019

417bilgi için Testere zinciri eğesi ve testere zinciri kombinasyonları sayfada: 421 bölümüne bakın. (Şek. 51)

1. Testere zincirinin doğru gerginlikte olduğundan emin

olun. Gerginliği doğru olmayan zincirler bir tarafa doğru hareket eder ve düzgün bir şekilde bileylenmez.

2. Bir taraftaki tüm dişlerde eğeyi kullanın. Ardından,

eğeyi iç yüzdeki kesme dişlerinde kullanın ve basıncı aksi yönde azaltın.

3. Ürünü ters tarafına çevirin ve dişlerde eğeyi kullanın.

4. Eğeyi kullanarak tüm dişlerin aynı uzunlukta

olmasını sağlayın. Kesme dişlerinin uzunluğu 4 mm'ye (5/32 inç) indiğinde aşınmış testere zincirini değiştirin. Derinlik ölçeği ayarını düzenlemek için Derinlik ölçeğini ayarlamadan önce kesme dişlerini bileyleyin. Bkz. Kesme dişlerini bileme sayfada: 417

Kesme dişini (A) bileyledikten sonra, derinlik ölçeğinin (C) ayarı azalır. En iyi kesme performansını korumak için tavsiye edilen derinlik ölçeği (B) ayarını elde etmek üzere derinlik ölçeğinde eğe kullanın. Zincirinize yönelik doğru derinlik ölçeği ayarını bulmak için Kılavuz çubuğu ve testere zinciri kombinasyonları sayfada: 421 bölümüne bakın. (Şek. 52) Not: Bu tavsiyeler, kesme dişlerinin uzunluğu önemli ölçüde azalmadığında kullanılır. Derinlik ölçeğini ayarlamak için düz eğe ve derinlik ölçme aracı kullanın.

1. Derinlik ölçme aracını testere zincirinin üzerine

koyun. Derinlik ölçme aracının ambalajında bu işlemle ilgili daha fazla bilgi bulabilirsiniz. (Şek. 53)

2. Derinlik ölçme aracına uzanan derinlik ölçeğinin üst

kısmında düz eğeyi kullanın. Eğe derinlik ölçme aracı boyunca çekildiğinde herhangi bir direnç olmadığında, derinlik ölçeği doğru bir şekilde ayarlanmıştır. (Şek. 54) (Şek. 55) Testere zincirine gerginlik eklenmesi Not: Alıştırma döneminde yeni testere zincirinin gerginliğini sık sık kontrol edin.

1. Kılavuz çubuğunu gevşetmek için kılavuz çubuğu

tespit düğmesini saat yönünün tersine döndürün.

2. Kılavuz çubuğunun üst kısmını kaldırın ve zincir

gerdirme düğmesini saat yönünde döndürerek testere zincirini uzatın. Testere zincirini kılavuz çubuğundan sarkmayacak kadar sıkın. (Şek. 56)

3. Kılavuz çubuğu tespit düğmesini sıkın ve aynı anda

kılavuz çubuğunun üst kısmını kaldırın. (Şek. 57)

4. Testere zincirini elle çevresine rahatça

çekebildiğinizden ve zincirin aşağı sarkmadığından emin olun. (Şek. 58) Testere zinciri yağının kontrol edilmesi

1. Ürünü açın ve 3/4 hızda çalıştırın. Kılavuz

çubuğunun ucunu yaklaşık 20 cm (8 inç) uzaktaki açık renkli bir yüzeye doğrultun.

2. 1 dakika çalıştırdıktan sonra, açık renkli yüzeyde bir

3. 1 dakika sonra yağ hattını göremezseniz kılavuz

çubuğunun yağ kanalını temizleyin. Kılavuz çubuğunun kenarındaki oluğu temizleyin.

4. Ürünü açın ve 3/4 hızda çalıştırın. Çubuğun ucunu

yaklaşık 20 cm (8 inç) uzaktaki açık renkli bir yüzeye doğrultun.

5. 1 dakika çalıştırdıktan sonra, açık renkli yüzeyde bir

6. 1 dakika sonra yağ hattını göremezseniz yetkili

bayinizle görüşün. Sorun giderme Sorun Olası neden Çözüm Çubuk ve zincir sıcak ve çalışma sırasında duman çıkıyor Çok sıkı olmadığından emin ol- mak zincir gerginliğini kontrol ed- in. Bkz. Testere zincirine gerginlik eklenmesi say- fada: 418

Zincir yağ tankına çubuk ve zin- cir yağı ekleyin. Zincir yağı tankını kontrol edin. Boşsa tankı doldurun. Motor çalışıyor ancak zincir dön- müyor Zincir gerginliği çok sıkı. Zincire gerginlik eklenmesi. Bkz. Testere zin- cirine gerginlik eklenmesi sayfada: 418

Kılavuz çubuğu ve zincir grubunu kontrol edin. Kılavuz çubuğunda ve zincirde hasar olup ol- madığını kontrol edin. Bkz. Kılavuz çubuğunu ve testere zincirini takma sayfada: 414

418 452 - 007 - 03.06.2019Sorun Olası neden Çözüm Motor çalışıyor, zincir dönüyor ancak kesmiyor Zincir keskin değil. Zinciri bileyin. Zincir yanlış yönde takılmış. Zincirin dönme yönünü tersine çevirin. Hata kodları Hata kodları, şarj sırasında akü grubu ve/veya akü şarj cihazındaki sorunları gidermenize yardımcı olur. (Şek. 59) Not: LED lambalarının doğru yönde olduğunu görmek için akünün tırnakları yukarı dönük halde şarj LED'inin akü durumuna bakın. LED ekran Olası arızalar Olası adımlar LED 1 kırmızı ve LED 4 yeşil, akü grubu şarj olmuyor veya üründe doğru çalışmıyor Dahili sigorta yanmıştır Yetkili bir servis merkezine başvurun. LED 1 kırmızı Hücre voltajı düzensiz Yetkili bir servis merkezine başvurun. LED 4 yeşil Akü grubu aşırı şarj ol- muştur Akü grubunu akü şarj cihazından çıkarın ve ürüne takın. Ürünü çalıştırın. Akü şarj cihazı arızalı olabilir. Yetkili bir servis merkezine başvurun. LED 1 kırmızı ve LED 2 yeşil, akü grubu şarj olmuyor veya üründe doğru çalışmıyor Akü grubu arızası Akü grubunu üründen çıkarın. Şarj etmeyin. Akü grubu ha- sar görmüş ve değiştirilmesi gerekiyor. Yetkili bir servis merkezine başvurun. Şarj olma sırasında veya akü grubu akü şarj cihazındayken KIRMIZI LED yanıyor, LED 2 yeşil ve yanıp sönüyor Dahili akü sıcaklığı şarj işlemi için çok düşük veya çok yüksek Akü şarj cihazını ve akü grubunu, takımın dahili sıcaklığın- ın 5°C (41°F) ile 45°C (113°F) arasında olabileceği bir yere taşıyın. Akü grubu takıldığında KIR- MIZI LED yanıp sönüyor ve LED 2 yeşil yanıp sönüyor. Dahili akü sıcaklığı çok düşük veya çok yüksek Akünün iç sıcaklığı -15°C (5°F) ile 70°C (158°F) arasında olmalıdır. Akü grubundaki ortam sıcaklığı çok düşük veya çok yüksek.

• Akü grubu ortam nedeniyle çok soğuksa akü grubunu ve akü şarj cihazını sıcak bir ortama taşıyın.

• Akü grubu, özellikle de çalıştırmadan sonra aşırı sı- caksa akü grubunu ve akü şarj cihazını sıcak ortam- dan uzağa taşıyın. Teknik veriler birim Li 58CS (BCS58VPR) Motorun teknik özellikleri Motor tipi Fırçasız Motor voltajı V (DC) 58 Motor gücü W 2000 Akü ve şarj cihazı teknik özellikleri

452 - 007 - 03.06.2019 419birim Li 58CS (BCS58VPR)

Varsayılan akü grubu tipi Li 585.2A Varsayılan akü şarj cihazı tipi Li 58V 4CGR Gürültü ve titreşim verileri Eşdeğer titreşim seviyesi (ahv, eq), sol tutacak

1,865 Eşdeğer titreşim seviyesi (ahv, eq), sağ tutacak

2,784 Ses gücü seviyesi, garanti edilmiş (L

dB(A) 106 Ses gücü seviyesi, ölçülen

dB(A) 102 Operatörün kulağındaki ses basıncı seviyesi

dB(A) 91 Ürün boyutları Ağırlık (kesme donanımı ve akü hariç) kg 5,1 (11,25) Yağ deposu hacmi cm

'de yağ pompası kapasitesi (standart / güç arttırmalı) ml/dak 8 / 14 Yağ pompası türü Otomatik Testere zinciri ve kılavuz çubuğu Standart kılavuz çubuğu uzunluğu cm (inç) 40 (16) Kullanılabilir kesme uzunluğu cm (inç) 38 (15) Maksimum testere zinciri hızı m/sn 18,4 Testere zinciri bakla açıklığı mm (inç) 9,52 (3/8) Tahrik bağlantılarının kalınlığı (kılavuz) mm (inç) 1,1 (0,043) Tahrik dişlisi tipi Destek Tahrik dişlisinin diş sayısı 6

Eşdeğer titreşim seviyesi, çeşitli çalışma koşullarındaki titreşim seviyeleri için zaman ağırlıklı enerji toplamı olarak hesaplanır. Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/s

Eşdeğer titreşim seviyesi, çeşitli çalışma koşullarındaki titreşim seviyeleri için zaman ağırlıklı enerji toplamı olarak hesaplanır. Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/s

Çevredeki gürültü emisyonları, ses gücü (L

) olarak ölçülmüştür.

Çevredeki gürültü emisyonları, ses gücü (L

) olarak ölçülmüştür.

Eşdeğer ses basınç seviyesi, çeşitli çalışma koşullarında farklı ses basınç seviyeleri için zaman ağırlıklı enerji toplamı olarak hesaplanır. Eşdeğer ses basıncı seviyesi için tipik istatistik dağılımı, 3 dB(A) değerinde bir standart sapmadır. 420 452 - 007 - 03.06.2019Aksesuarlar Kılavuz çubuğu ve testere zinciri kombinasyonları Kılavuz çubuk/uç Testere zinciri Uzunluk - cm (inç) Diş aralığı - mm (inç) Ölçek - mm (inç) Maksimum burun yarıçapı Tip Zincir dişlisi sayı-

40 (16) 9,52 (3/8) 1,1 (0,043) 6T US83G 56 Testere zinciri eğesi ve testere zinciri kombinasyonları Zincir türü Yuvarlak eğe boyutu - mm (inç) Yan plaka açısı Üst plaka açısı Eğe kılavuz açısı Derinlik ölçek ayarı - mm (inç) US83G 4,5 (11/64) 55° 30° 0° 0,635 (0,025) AB Uyumluluk Bildiriminin İçeriği Husqvarna AB, SE 561 82 Huskvarna, İSVEÇ olarak, sunulan ürünün tek sorumlusu olma vasfıyla aşağıdaki beyanlarda bulunmaktayız: Açıklama Motorlu testere Marka McCulloch Platform / Tür / Model Li 58CS modelini temsil eden BCS58VPR platfor-

Parti 2018 ve daha ileri tarihli seri numaraları aşağıdaki AB direktifleri ve düzenlemeleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlu- lukla ilgili" 2000/14/AT "açık alanda gürültüyle il- gili" 2011/65/AB "tehlikeli maddelerle ilgili" Uygulanan uyumlulaştırılmış standartlar ve/veya teknik özellikler şu şekildedir: EN 60745-1:2009+A11, EN 60745-2-13:2009+A1 2000/14/AT Direktifi Ek V hükümlerine uygun olarak, açıklanan ses değerleri şöyledir: Ölçülen ses gücü seviyesi: 102 dB(A) Garantili ses gücü seviyesi: 106 dB(A) TÜV Rheinland LGA Products GmbH Makine alanında Onaylanmış Kuruluş (onay numarası: 0197) Tillystraße 2 - 90431 Nürnberg, Almanya TÜV Rheinland makine direktifinin (2006/42/AT) 12. maddesinin 3b hususuna göre AT türü incelemesini yürütmüştür. IX ekli, AT türü inceleme onay belgesi şu sayılara sahiptir: BM 50409048 0001 Bu tip inceleme sertifikası, tüm üretim yerleri ve Menşe Ülkeleri için üründe belirtildiği şekilde geçerlidir. Verilen motorlu testere, EC türü incelemesinden geçmiş örneğe uygundur. Husqvarna AB, SE 561 82 Huskvarna, İSVEÇ adına,

(Şek. 60) John Thompson, Ürün ve Pazarlama Müdürü Teknik dokümantasyon sorumlusu
