BRUGSANVISNING Li 58CS MCCULLOCH

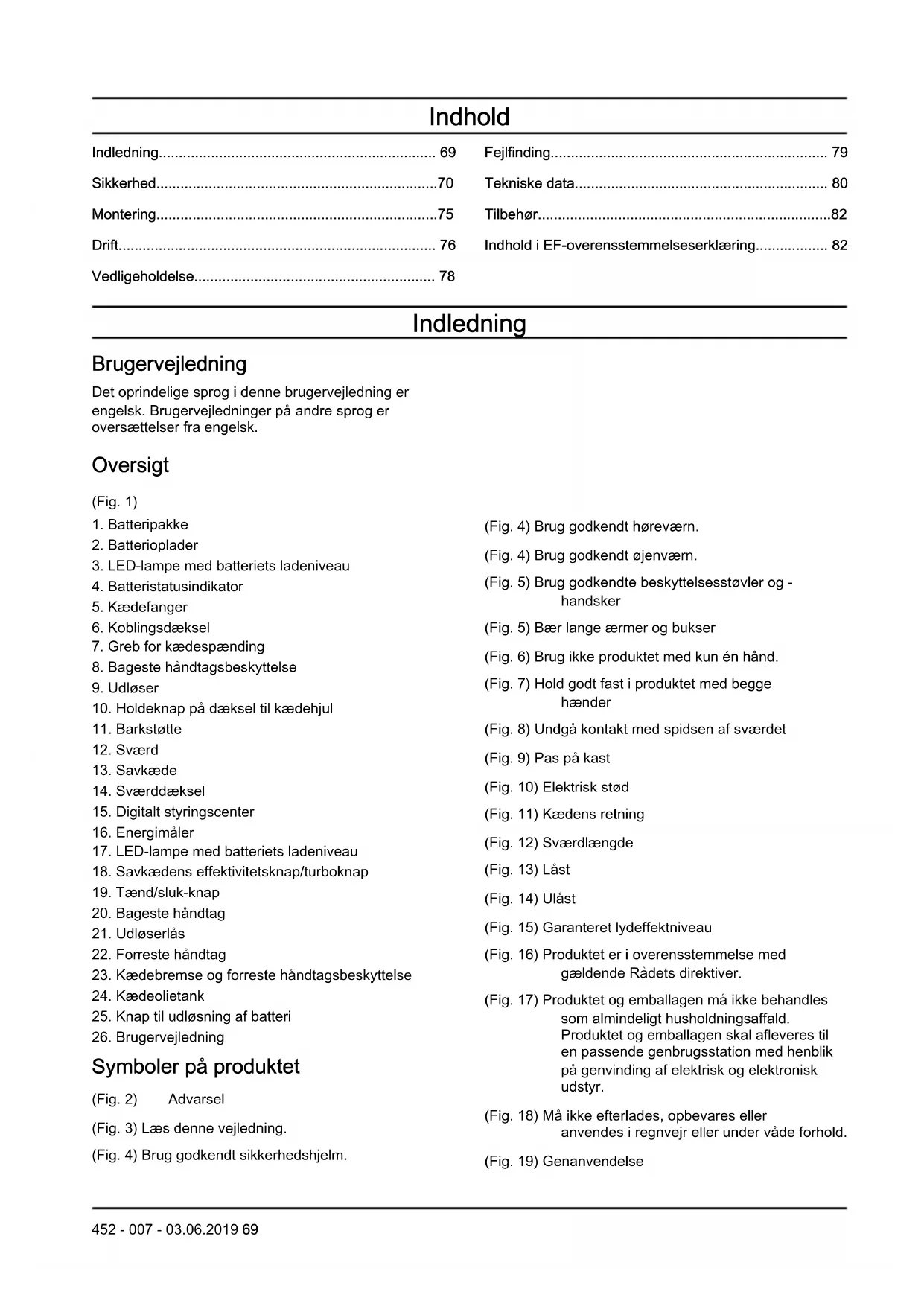

7. Greb for kædespænding

8. Bageste håndtagsbeskyttelse

10. Holdeknap på dæksel til kædehjul

17. LED-lampe med batteriets ladeniveau

18. Savkædens effektivitetsknap/turboknap

22. Forreste håndtag

23. Kædebremse og forreste håndtagsbeskyttelse

25. Knap til udløsning af batteri

26. Brugervejledning

Symboler på produktet (Fig. 2) Advarsel (Fig. 3) Læs denne vejledning. (Fig. 4) Brug godkendt sikkerhedshjelm. (Fig. 4) Brug godkendt høreværn. (Fig. 4) Brug godkendt øjenværn. (Fig. 5) Brug godkendte beskyttelsesstøvler og - handsker (Fig. 5) Bær lange ærmer og bukser (Fig. 6) Brug ikke produktet med kun én hånd. (Fig. 7) Hold godt fast i produktet med begge hænder (Fig. 8) Undgå kontakt med spidsen af sværdet (Fig. 9) Pas på kast (Fig. 10) Elektrisk stød (Fig. 11) Kædens retning (Fig. 12) Sværdlængde (Fig. 13) Låst (Fig. 14) Ulåst (Fig. 15) Garanteret lydeffektniveau (Fig. 16) Produktet er i overensstemmelse med gældende Rådets direktiver. (Fig. 17) Produktet og emballagen må ikke behandles som almindeligt husholdningsaffald. Produktet og emballagen skal afleveres til en passende genbrugsstation med henblik på genvinding af elektrisk og elektronisk udstyr. (Fig. 18) Må ikke efterlades, opbevares eller anvendes i regnvejr eller under våde forhold. (Fig. 19) Genanvendelse

452 - 007 - 03.06.2019 69Bemærk: Andre symboler/mærkater på produktet

henviser til certificeringskrav i andre handelsområder. Produktansvar Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.

• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten

• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed. Sikkerhed Sikkerhedsdefinitioner Definitionerne nedenfor angiver alvorsgraden for hvert enkelt signalord. ADVARSEL: Skade på personer. BEMÆRK: Beskadigelse af produktet. Bemærk: Disse oplysninger gør det lettere at bruge produktet. Generelle sikkerhedsadvarsler om elektrisk værktøj ADVARSEL: Læs alle sikkerhedsadvarsler og instruktioner. Hvis man ignorerer advarsler og anvisninger, kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst. Opbevar alle advarsler og instruktioner til senere brug. Betegnelsen "elværktøj" i advarslerne henviser til dit værktøj, som drives af strøm fra elektricitetsnettet (med ledning) eller fra batteri (ledningsfrit). Sikkerhed i arbejdsområdet

• Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en invitation til ulykker.

• Betjen ikke elværktøj i områder med eksplosionsfare som f.eks. i nærheden af brændbare væsker, luftarter eller støv. Elværktøj danner gnister, som kan antænde støv eller dampe.

• Hold børn og tilskuere borte, mens elværktøjet betjenes. Distraktion kan få dig til at miste styringen. Elektrisk sikkerhed

• Stikket på elværktøjet skal passe til stikkontakten. Man må aldrig ændre på stikket. Benyt ikke adapterstik i forbindelse med jordet elværktøj. Uændrede stik og passende stikkontakter reducerer risikoen for elektrisk stød.

Undgå kropskontakt med jordede genstande som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har forbindelse til jord.

• Udsæt ikke elværktøj for regn eller våde omgivelser. Vand, som trænger ind i et elværktøj, forøger risikoen for elektrisk stød.

• Behandl kablet forsigtigt. Benyt aldrig kablet til at bære eller trække i elværktøjet eller til at trække stikket ud. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller filtrede kabler forøger risikoen for elektrisk stød.

• Når du betjener et elværktøj udendørs, skal du benytte en forlængerledning, der egner sig til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

• Hvis det ikke kan undgås, at elværktøj benyttes i fugtige omgivelser, skal der benyttes en strømforsyning, som er beskyttet med jordfejlsafbryder. Brug af et kabel med jordfejlsafbryder nedsætter risikoen for elektrisk stød. Personlig sikkerhed

• Vær altid opmærksom, hold øje med, hvad du foretager dig, og benyt sund fornuft, når du betjener elværktøj. Benyt ikke elværktøj, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af elværktøj kan resultere i alvorlig personskade.

• Bær personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, som benyttes til de relevante formål vil nedsætte risikoen for personskade.

• Sørg for at forhindre uønsket start af værktøjet. Sørg for, at kontakten er i frakoblet position, før du tilslutter produktet til strømkilden og/eller batterienheden, samt når du tager eller bærer produktet. At bære elværktøj med fingeren på kontakten eller at sætte strøm til elværktøj med tændt kontakt er en invitation til ulykker.

• Fjern alle indstillingsnøgler eller tænger, før elværktøjet tændes. En tang eller nøgle, der efterlades på en roterende del af elværktøjet, kan forårsage personskade.

452 - 007 - 03.06.2019• Stræk dig ikke for langt. Sørg for altid at have godt

fodfæste og god balance. Det sikre bedre kontrol med elværktøjet i uventede situationer.

• Bær det korrekte tøj. Undgå at bære løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan blive fanget af bevægelige dele.

• Hvis der forefindes udstyr til støvudsugning og - opsamling, skal du sikre, at det er tilsluttet, og at det bruges korrekt. Brug af støvopsamling kan nedbringe støvrelaterede farer. Brug og pleje af elværktøj

• Brug ikke magt ved brug af elværktøjet. Brug det korrekte elværktøj til din opgave. Det korrekte elværktøj udfører arbejdet bedre og mere sikkert ved den norm, som det er konstrueret til.

• Benyt ikke elværktøjet, hvis kontakten ikke kan slå til og fra. Ethvert stykke elværktøj, som ikke kan styres med kontakten, er farligt og skal repareres.

• Tag stikken ud af stikkontakten og/eller fjern batterienheden fra elværktøjet, før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Denne form for forebyggende sikkerhedsforanstaltninger nedsætter risikoen for, at elværktøjet startes ved et uheld.

• Opbevar elværktøj der ikke er i brug uden for børns rækkevidde og lad ikke personer, der ikke er bekendt med elværktøjet eller disse instruktioner, betjene elværktøjet. Elværktøj er farligt i hænderne på utrænede brugere.

• Vedligehold elværktøjet. Kontrollér, om bevægelige dele sidder korrekt, eller om de binder. Se også efter, om der er defekte dele, og kontrollér alle andre forhold, som kan påvirke driften af produktet. Hvis elværktøjet er beskadiget, skal det repareres, før det bruges igen. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

• Hold skæreprodukter skarpe og rene. Korrekt vedligeholdte skæreprodukter med skarpe klinger er mindre tilbøjelige til at binde og er lettere at styre.

• Benyt elværktøj, tilbehør, værktøjsbits osv. i overensstemmelse med disse instruktioner og tag højde for arbejdsforholdene og det arbejde, der skal udføres. Hvis man bruger det eldrevne produkt til andre formål end de tiltænkte, kan det medføre farlige situationer. Brug og pleje af batteriredskaber

• Genoplad kun med den oplader, som producenten foreskriver. En lader, der egner sig til en bestemt type batterienhed, kan medføre risiko for brand, hvis den benyttes sammen med en anden batterienhed.

• Brug kun elværktøj sammen med de batterienheder, der er beregnet specifikt til dem. Brug af andre batterienheder medfører risiko for skader og brand.

• Når batterienheden ikke anvendes, skal du holde den væk fra andre metalgenstande, såsom papir, clips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan kortslutte polerne. Kortslutning af batteripolerne kan forårsage forbrændinger eller brand.

• Under ugunstige forhold kan der sprøjte væske ud fra batteriet, undgå kontakt. Hvis væsken alligevel berøres, skal der skylles med vand. Hvis du får væske i øjnene, skal du søge læge. Væske, der trænger ud fra batteriet, kan medføre irritation eller forbrænding. Service

• Få en kvalificeret reparatør til at foretage service på dit eldrevne produkt, og brug kun originale reservedele. Det vil sikre, at elværktøjets sikkerhed bliver bibeholdt. Sikkerhedsadvarsler vedr. motorsav

• Hold alle dele af kroppen på sikker afstand af savkæden, når motorsaven er i brug. Før du starter motorsaven, skal du kontrollere, at savkæden ikke er i kontakt med noget. Et øjebliks uopmærksomhed under betjening af motorsaven kan medføre, at savkæden griber fat i dit tøj eller dele af kroppen.

• Hold altid motorsaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hvis motorsaven holdes med omvendt håndstilling, er der forøget risiko for personskade, og det bør derfor aldrig gøres.

• Hold kun motorredskabet i de isolerede grebsoverflader, da savkæden kan komme i kontakt med skjulte ledninger eller redskabets egen ledning. Hvis savkæder kommer i kontakt med en strømførende ledning, kan det medføre, at redskabets fritliggende metaldele også bliver strømførende, og at brugeren får elektrisk stød.

• Bær sikkerhedsbriller og høreværn. Yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Egnet beskyttelsestøj vil reducere risikoen for personskader forårsaget af omkringflyvende løsdele og utilsigtet kontakt med savkæden.

• Betjen ikke en motorsav oppe i et træ. Betjening af en motorsav, mens brugeren opholder sig i et træ, kan medføre personskade.

• Sørg altid for at have ordentligt fodfæste, og betjen kun motorsaven, når du står på et fast, sikkert og plant underlag. Glatte eller ustabile overflader som f.eks. stiger kan medføre, at du taber balancen eller kontrollen over motorsaven.

• Hvis du saver i en gren, som er under spænding, skal du være opmærksom på, at den kan fjedre tilbage. Når spændingen i træfibrene frigives, kan den belastede gren ramme brugeren og/eller kaste motorsaven ud af kontrol.

• Udvis stor forsigtighed ved beskæring af buske og yngre træer. Det slanke materiale kan gribe fat i savkæden og blive pisket mod dig eller trække dig ud af balance.

• Bær motorsaven i det forreste håndtag med motorsaven afbrudt og vendt væk fra kroppen. Sæt altid beskyttelseshylsteret på sværdet, når

452 - 007 - 03.06.2019

71motorsaven transporteres eller opbevares. Korrekt håndtering af motorsaven vil reducere risikoen for utilsigtet kontakt med den roterende savkæde.

• Følg anvisningerne for smøring, kædespænding og udskiftning af tilbehør. En forkert spændt eller smurt kæde kan briste eller forøge risikoen for kast.

• Hold håndtagene tørre, rene og frie for olie og fedt. Fedtede, olieindsmurte håndtag er glatte og forsager tab af kontrollen.

• Sav kun i træ. Brug aldrig motorsaven i modstrid med det tiltænkte formål. For eksempel: Brug ikke motorsaven til at skære i plastik, murværk eller byggematerialer, som ikke er af træ. Brug af motorsaven til andre opgaver, end den er beregnet til, kan medføre farlige situationer. Årsager til og brugerens muligheder for at forhindre kast Der kan opstå kast, hvis sværdspidsen kommer i kontakt med genstande, eller hvis træet lukker sig og klemmer kæden fast i savsporet. Hvis sværdspidsen kommer i kontakt med genstande, er der risiko for en meget pludselig bagudrettet reaktion, som kaster sværdet opad og tilbage mod brugeren. Fastklemning af savkæden langs toppen af sværdet kan medføre, at sværdet skubbes tilbage imod brugeren med høj hastighed. Alle disse reaktioner kan medføre, at du mister kontrollen over motorsaven, hvilket kan forårsage alvorlig personskade. Forlad dig aldrig udelukkende på de sikkerhedsanordninger, der er bygget ind i motorsaven. Som bruger af en motorsav skal du træffe en række foranstaltninger for at holde dine saveopgaver fri for ulykker og personskader. Kast er et resultat af misbrug af redskabet og/eller forkerte betjeningsprocedurer eller -forhold og kan forhindres ved iagttagelse af de relevante sikkerhedsforholdsregler som beskrevet nedenfor:

• Oprethold et sikkert greb med tommelfingrene og de øvrige fingre omkring motorsavens håndtag og begge hænder på motorsaven, og placer kroppen og armene, så du har mulighed for at modstå kræfterne fra eventuelle kast. Kræfterne, der udløses af kast, kan kontrolleres af brugeren, hvis de relevante forholdsregler træffes. Slip ikke motorsaven.

• Stræk dig aldrig under arbejdet, og sav ikke over skulderhøjde. Dermed er det i en vis udstrækning muligt at forhindre utilsigtet kontakt imellem spidsen af sværdet og andre genstande, og kontrollen over motorsaven kan bedre opretholdes i uventede situationer.

• Brug kun sværd og savkæder ved udskiftning, som er godkendt af producenten. Forkerte udskiftningssværd og -savkæder kan medføre kædebrud og/eller kast.

• Følg producentens file- og vedligeholdelsesanvisninger for savkæden. Reduktion af højden på dybdemåleren kan medføre forøget risiko for kast. Generelle sikkerhedsinstruktioner

• Brug produktet korrekt. Forkert brug kan medføre personskader eller dødsfald. Brug kun produktet til de opgaver, der angives i denne vejledning. Brug ikke produktet til andre opgaver.

• Læs, forstå og overhold instruktionerne i denne vejledning. Overhold sikkerhedssymboler og sikkerhedsinstruktioner. Hvis operatøren ikke følger vejledningen og symbolerne, kan det medføre personskader, beskadigelse eller dødsfald.

• Smid ikke denne vejledning ud. Brug vejledningen til at samle, betjene og vedligeholde dit produkt. Brug vejledningen til korrekt montering af udstyr og tilbehør. Brug kun godkendt udstyr og tilbehør.

• Brug ikke et beskadiget produkt. Overhold vedligeholdelsesskemaet. Udfør kun det vedligeholdelsesarbejde, du kan finde vejledning til i denne vejledning. Et godkendt servicecenter skal udføre alt andet vedligeholdelsesarbejde.

• Denne vejledning beskriver ikke alle situationer, der kan opstå, når du bruger produktet. Vær forsigtig og brug din sunde fornuft. Du må ikke bruge produktet eller foretage vedligeholdelse på produktet, hvis du ikke er sikker på, hvad du skal gøre. Snak med en produktekspert, forhandler, serviceværksted eller godkendt servicecenter for at få mere at vide.

• Fjern batteriet før du samler produktet, sætter produktet til opbevaring eller foretager vedligeholdelse.

• Brug ikke produktet, hvis det er blevet ændret fra den oprindelige specifikation. Du må ikke ændre dele af produktet uden producentens godkendelse. Brug kun reservedele, der er godkendt af producenten. Forkert vedligeholdelse kan medføre personskader eller dødsfald.

• Start ikke produktet indendørs eller i nærheden af brandfarligt materiale.

• Dette produkt danner et elektromagnetisk felt under drift. Det elektromagnetiske felt kan beskadige medicinske implantater. Tal med din læge og producenten af det medicinske implantat, før du betjener produktet.

• Lad ikke børn betjene produktet.

• Lad ikke en person uden kendskab til vejledningen betjene produktet.

• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der bruger produktet. En voksen skal være til stede hele tiden.

• Lås produktet i områder, hvor børn og ikke- autoriserede personer ikke kan få adgang.

• Produktet kan slynge genstande ud og forårsage skader. Overhold sikkerhedsinstruktionerne for at mindske risikoen for personskader eller dødsfald.

• Du må ikke gå væk fra produktet, når motoren er tændt. Stop motoren, og sørg for, at kæden ikke kører rundt.

452 - 007 - 03.06.2019• Brugeren af produktet er ansvarlig, hvis der sker et

• Sørg for, at delene ikke er beskadigede, før du bruger produktet.

• Se nationale eller lokale love. Visse love kan forhindre eller mindske brugen af produktet under nogle forhold. Sikkerhedsinstruktioner for drift

• Vedvarende eller regelmæssig brug af produktet kan forårsage "hvide fingre" eller tilsvarende medicinske problemer på grund af vibrationer. Hold øje med dine hænder og fingre, hvis du betjener produktet vedvarende eller regelmæssigt. Hvis dine hænder eller fingre har misfarvning, gør ondt, snurrer eller er følelsesløse, skal du stoppe arbejdet og tale med en læge med det samme.

• Sørg for, at produktet er helt samlet, før du bruger det.

• Produktet kan forårsage, at genstande slynges ud, hvilket kan forårsage skader på øjnene Anvend altid godkendt øjenværn ved betjening af produktet.

• Vær opmærksom på, at børn kan komme i nærheden af produktet, uden at du ved det, når du betjener produktet.

• Betjen ikke produktet, hvis der er personer i arbejdsområdet. Stop produktet, hvis en person går ind i arbejdsområdet. (Fig. 20)

• Sørg for, at du altid har kontrol over produktet.

• Produktet skal betjenes med to hænder. Brug ikke produktet med kun én hånd. Brugeren, kolleger, tilskuere eller en kombination af disse kan komme alvorligt til skade ved betjening med én hånd.

• Hold det forreste håndtag med venstre hånd og det bageste håndtag med højre hånd. Hold produktet på højre side af kroppen. (Fig. 21)

• Brug aldrig produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin.

• Brug ikke produktet, hvis du ikke kan få hjælp i tilfælde af en ulykke. Sig det til andre, inden du betjener eller starter produktet.

• Drej ikke med produktet, før du sikrer dig, at ingen mennesker eller dyr er i sikkerhedsområdet.

• Fjern alle uønskede materialer fra arbejdsområdet, før du går i gang. Hvis kæden rammer en genstand, kan genstanden blive slynget af sted og forårsage personskade eller skader. Uønsket materiale kan vikle sig rundt om kæden og forårsage skader.

• Brug ikke produktet i dårligt vejr, såsom tåge, regn, hård vind, risiko for lynnedslag eller andre vejrforhold. Farlige situationer, f.eks. glatte overflader, kan forekomme som følge af dårligt vejr.

• Sørg for, at du kan bevæge sig frit og arbejde i en stabil stilling

• Sørg for, at du ikke kan falde, når du bruger produktet. Stå ikke skråt, når du bruger produktet.

• Stop motoren, før du flytter produktet.

• Sæt ikke produktet ned, mens motoren er tændt.

• Stands motoren, før du fjerner uønskede materialer fra produktet. Lad kæden standse helt, før du fjerner det afskårne materiale.

• Du må ikke bruge dette produkt oppe i et træ. Betjening af produktet oppe i et træ kan resultere i personskade. (Fig. 22)

• Overhold alle sikkerhedsanvisninger for at undgå kast, skating, hoppen og fald, hvilket kan medføre alvorlig personskade.

• Juster savkædens spænding regelmæssigt for at sikre, at savkæden har den korrekte spænding. En savkæde uden den korrekte spænding kan hoppe af og forårsage alvorlig personskade eller død.

• Undlad at fælde træer med en forkert fremgangsmåde. Det kan resultere i personskade, at træet ramme en elledning eller forårsage skader på ejendom.

• Brugeren skal holde sig på terrænets opadvendte side, da træet sandsynligvis ruller eller glider nedad, når det er fældet. (Fig. 23)

• Planlæg og ryd en flugtrute, inden du går i gang med at save. Flugtruten skal strække sig tilbage og diagonalt bag den linje, hvor træet muligvis vil falde. (Fig. 24)

• Stands altid motoren, inden du flytter produktet fra et træ til det næste.

• Sørg for at have fødderne korrekt plantet på jorden, og fordel din vægt jævnt, (Fig. 25)

• Sørg altid for korrekt fodfæste, og brug kun produktet på sikre og jævne overflader. Glatte eller ustabile overflader, f.eks. stiger, kan medføre, at du mister balancen eller kontrollen. (Fig. 26)

• Førstegangsbrugeren skal save kævler på en savbuk eller bænk som grundlæggende træning. Kast, skating, hoppen og fald Forskellige kræfter kan have indflydelse på sikker kontrol af produktet.

• Skating er, når sværdet bevæger sig hurtigt på tværs af træet.

• Hoppen er, når sværdet løfter sig fra træet og rammet det igen og igen.

• Fald er, når produktet falder ned, efter snittet er lavet. Det kan medføre, at den roterende kæde berører en del af kroppen eller andre genstande, hvilket resulterer i personskade eller beskadigelse.

• Kast er, når enden af sværdet rammer en genstand og rykker sig bagud, opad eller fremad med et ryk. Kast sker også, når træet lukker sig og klemmer savkæden under savningen. Tab af kontrol kan forekomme, hvis produktet rammer en genstand i træet.

• Hvirvlende kast kan ske, når kæden i bevægelse rammer en genstand på spidsen af sværdet. Det får kæden til at grave sig ind i genstanden, hvilket får kæden til omgående at standse. Resultatet er en meget hurtig reaktion i modsat retning, som flytter sværdet op og bagud i retning af brugeren. (Fig. 28)

• Klemningskast kan forekomme, når kæden pludselig stopper under savningen. Træet lukker sig og klemmer savkæden i bevægelse langs spidsen af sværdet. Den pludselige standsning af kæden vender kædekraften og får produktet til at bevæge sig i den modsatte retning af kædens drejning. Produktet bevæger sig bagud i retning af brugeren. (Fig. 29)

• Træk kan forekomme, når savkæden pludselig stopper, når kæden i bevægelse rammer en genstand i træet langs bunden af sværdet. Det pludselige stop trækker produktet fremad og væk fra brugeren, hvilket nemt kan føre til, at brugeren mister herredømmet over produktet. (Fig. 30) Sørg for, at du forstår de forskellige kræfter, og hvordan du kan forebygge dem, inden du begynder at betjene produktet. Se Sådan undgås kast, skating, hoppen og fald på side 74

• Hold godt fast i produktet, når motoren kører. Sæt højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hold godt fast med tommelfingre og fingre omkring håndtagene. Slip ikke.

• Hold produktet under kontrol, mens der saves, og mens træet falder til jorden. Lad ikke vægten af produktet falde ned efter savningen.

• Sørg for, at det område, hvor du skal save, er fri for blokeringer. Lad ikke spidsen af sværdet røre stammer, grene eller andre blokeringer under betjening af produktet. (Fig. 31)

• Sav med høje motoromdrejninger.

• Stræk dig ikke under arbejdet, og sav ikke over skulderhøjde. (Fig. 32)

• Følg anvisningerne vedrørende skærpning og vedligeholdelse fra kædeproducenten.

• Brug kun sværd og savkæder ved udskiftning, som er godkendt af producenten.

• Risikoen for kast øges, hvis ryttermålet er for stort. Personligt beskyttelsesudstyr

• Brug altid korrekt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr reducerer skadernes omfang i tilfælde af en ulykke, men fjerner dem ikke.

• Brug ikke løstsiddende tøj, som kan blive fanget i savkæden.

• Brug en godkendt beskyttelseshjelm.

• Brug altid godkendt høreværn, når du bruger produktet. Støj over længere perioder kan forårsage høretab.

• Brug sikkerhedsbriller eller ansigtsværn for at reducere risikoen for skader, der skyldes genstande, der slynges ud. Produktet kan flytte ting med stor kraft, f.eks. spåner og små træstykker. Det kan medføre alvorlig personskade, især i øjnene.

• Brug handsker med kædesavsbeskyttelse.

• Brug bukser med kædesavsbeskyttelse.

• Brug støvler med kædesavsbeskyttelse, stålsnude og skridsikre såler.

• Sørg for, at du har en førstehjælpskasse i nærheden.

• Der kan komme gnister fra styresværdet, savkæden og andre kilder. Hav altid brandslukningsudstyr og en skovl ved hånden som hjælp til at forebygge skovbrande. Beskyttelsesanordninger på produktet

• Brug ikke et produkt, hvis beskyttelsesudstyret er beskadiget. Hvis produktet er beskadiget, skal du kontakte et godkendt servicecenter. Tænd/sluk-knap Sørg for, at motoren standser, når du trykker på tænd/ sluk-knappen. Sådan undersøges udløserlåsen

1. Skub udløserlåsen og sørg for, at den går tilbage til

sin oprindelige position, når du slipper den.

2. Tryk på udløseren, og sørg for, at den går tilbage til

sin oprindelige position, når du slipper den. Afskærmning Afskærmningen forhindrer genstande i at blive kastet ud i retning af brugeren. Afskærmningen forhindrer også utilsigtet kontakt mellem brugeren og kæden.

• Sørg for, at afskærmningen er tilladt til brug i kombination med produktet.

• Undlad at bruge produktet uden skærmen.

• Sørg for, at afskærmningen er intakt. Udskift afskærmningen, hvis den er beskadiget eller har revner. Sikkerhedsinstruktioner for vedligeholdelse

• Fjern batteriet, før du udfører vedligeholdelse på produktet.

• Alt servicearbejde skal udføres af en godkendt forhandler, dog undtaget opgaver i Vedligeholdelse på side 78

• Sørg for, at savkæden holder op med at bevæge sig, når udløseren slippes.

• Sørg for, at hætter og fastgørelsesanordninger altid er korrekt spændt.

• Reservedele, der ikke er godkendt, samt fjernelse af sikkerhedsanordninger kan forårsage beskadigelse af produktet. Det kan også forårsage personskade hos brugeren eller andre personer i nærheden. Brug kun originalt tilbehør og reservedele som anbefalet. Undlad at ændre produktet.

• Hold savkæden skarp og ren, så du får sikker og høj ydeevne.

• Følg vejledningen for smøring og udskiftning af tilbehør.

• Undersøg produktet for beskadigede dele. Inden yderligere brug af produktet skal det sikres, at den beskadigede afskærmning eller del fungerer korrekt. Se efter, om der er dele, der er knækket, er ude af justering eller som ikke bevæger sig frit. Se efter andre forhold, der kan have betydning for betjeningen af produktet. Sørg for, at produktet er korrekt monteret. En afskærmning eller andre beskadigede dele skal repareres eller udskiftes af en autoriseret forhandler, medmindre andet fremgår af brugervejledningen.

• Når produktet ikke bruges, skal det opbevares et tørt, højt eller låst sted, som er utilgængeligt for børn.

• Brug en skede eller en kasse til sværdet under transport og opbevaring af produktet.

• Brug aldrig spildolie. Spildolie kan både være skadeligt for dig og ødelægge produktet og miljøet. Batterisikkerhed Brug kun batteripakker fra producenten, og oplad dem altid kun i en batterioplader fra producenten. De genopladelige batteripakke anvendes udelukkende som strømforsyning til tilhørende trådløse produkter. For at undgå personskade må batteripakken ikke anvendes som strømforsyning til andre enheder.

• Undlad at adskille, åbne og destruere batteripakker.

• Opbevar ikke batteripakker i direkte sol eller ved varmekilder. Hold batteripakker væk fra åben ild.

• Undersøg regelmæssigt batteriopladeren og batteripakken for skader. Beskadigede og modificerede batteripakker kan forårsage brand eller eksplosion samt medføre risiko for personskade. Reparér og åbn aldrig beskadigede batteripakker.

• Brug ikke en batteripakke eller et produkt, som er defekt, modificeret eller beskadiget.

• Det er ikke tilladt at ændre og reparere produktet eller batteripakken. Overlad altid reparationer til den autoriserede forhandler.

• Celler og batteripakker må ikke kortsluttes. Gem ikke batteripakker i en kasse eller skuffe, hvor de kan blive kortsluttet af andre metalgenstande.

• Lad batteripakken være i den oprindelige emballage, indtil den skal bruges.

• Udsæt ikke batteripakker for mekaniske stød.

• Sørg for, at væsken ikke kommer i kontakt med hud eller øjne i tilfælde af en cellelækage. Ved berøring af væsken skal området skylles med en stor mængde vand, og opsøg derefter lægehjælp.

• Brug ikke en anden batterioplader end den, der er specificeret til betjening med batteripakken.

• Se på plus- (+) og minus- (-) mærkerne på batteripakken og produktet for at sikre korrekt betjening.

• Brug ikke en batteripakke, som ikke er beregnet til betjening sammen med produktet.

• Bland ikke batteripakker med forskellig spænding eller fra forskellige producenter i den samme anordning.

• Opbevar batteripakker utilgængeligt for børn.

• Køb altid de rigtige batteripakker til produktet.

• Hold batterierne rene og tørre.

• Aftør batteripakkens poler med en ren og tør klud, hvis de skulle blive snavsede.

• Sekundære batteripakker skal oplades før brug. Brug altid den korrekte batterioplader, og læs vejledningen for at få korrekte opladningsanvisninger.

• Batteripakken må ikke efterlades i opladeren i længere tid, når den ikke er i drift.

• Gem vejledningen med henblik på senere brug.

• Brug kun batteripakken til dens nødvendige betjening.

• Tag batteripakken ud af produktet, når det ikke er i drift.

• Hold batteriet væk fra papirclips, nøgler, søm, skruer og andre små metalgenstande under drift. Dette kan udgøre en forbindelse mellem terminalerne. Kortslutning af batteripakkens poler kan medføre forbrændinger eller brand. Montering ADVARSEL: Læs kapitlet om sikkerhed, før du samler produktet. Sådan monteres sværdet og savkæden

2. Træk kastbeskyttelsen bagud i retning af det forreste

håndtag for at deaktivere kædebremsen.

452 - 007 - 03.06.2019 753. Drej holdeknappens styresværd mod uret, og tag det

5. Tag beskyttelseshandsker til kædesave på.

6. Løft savkæden over drivkædehjulet, og sæt den i

indgreb i sporet på sværdet. Start på sværdets overside.

7. Sørg for, at æggene på skæreleddene vender

fremad på sværdets overside.

8. Montér kædehjulsdækslet, og indsæt

kædejusteringstappen i hullet i sværdet.

9. Sørg for, at savkædens drivled sidder perfekt på

drivkædehjulet. Sørg også for, at savkæden går korrekt i indgreb i sporet i sværdet.

10. Stram sværdets fastgørelsesknap til med fingrene.

11. Stram kæden ved at dreje grebet for kædespænding

med uret. Spænd savkæden, indtil den ikke hænger slapt under sværdet, men således at den stadig let kan drejes med hånden. (Fig. 33)

12. Hold sværdspidsen, og spænd holdeknappen til

• Undersøg regelmæssigt kædespændingen efter montering af en ny savkæde, og indtil kæden er blevet kørt til.

• Undersøg kædespændingen regelmæssigt. En savkæde strækker sig under betjening. Korrekt kædespænding giver gode saveresultater og lang levetid. Drift ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du betjener produktet. Sådan smøres savkæden Produktet har et automatisk smøresystem. Sørg for altid at bruge den korrekte kædeolie, og følg vejledningen.

1. Brug vegetabilsk kædeolie eller en

2. Sørg for, at området omkring dækslet til

savkædeolietanken er rent.

3. Tag dækslet af savkædeolietanken.

4. Fyld savkædeolietanken med den anbefalede

5. Sæt dækslet på savkædeolietanken.

Før du starter produktet

• Undersøg produktet for manglende, beskadigede, løse eller slidte dele.

• Undersøg møtrikker, skruer og bolte.

• Undersøg, om udløseren fungerer korrekt.

• Undersøg, om strømkontakten fungerer korrekt. Sådan installeres batteriet

• Flugt ribberne på batteriet med hullerne i batterirummet. Skub batteriet ind i batterirummet, indtil du hører et klik. (Fig. 34)

• For at fjerne batteriet skal du trykke og holde nede på batteriets udløserknap og derefter trække batteriet ud. Testindikator for kædeeffektivitet Brug savkæden testindikator for kædeeffektivitet for at sikre, at savens kædespænding og system er korrekt, før du anvender produktet.

• Påfyld sværd- og kædeolie i olietank.

• Tryk og hold nede på testindikatoren for kædeeffektivitet, indtil den blinker, for at starte savkædens testindikator for kædeeffektivitet.

• Hold produktet med to hænder og træk udløseren helt ud, indtil lamperne på energimåleren slukker.

• Batterimåleren viser savkædens effektivitet. Hvis savkædens effektivitet er for lav, er de to lamper på venstre side af energimåleren tændt. Hvis savkædens effektivitet er for høj, er de to lamper på højre side af energimåleren tændt. Savkæden effektivitet er korrekt, når de to lamper i midten af energimåler er tændt.

• For lav savkædeeffektivitet, øg savens kædespændingen.

• For høj savkædeeffektivitet, mindsk savens kædespændingen. Bemærk: Brug savkædens testindikator for kædeeffektivitet kun som en vejledende faktor. Undersøg altid produktet, og foretag den nødvendige vedligeholdelse. Sådan startes motoren

3. Tryk på tænd/sluk-knappen, indtil lyset tænder.

4. Hold det bageste håndtag med højre hånd og det

forreste håndtag med venstre hånd.

5. Træk kastbeskyttelsen bagud i retning af det forreste

håndtag for at deaktivere kædebremsen.

6. Tryk og hold nede på udløserlåsen med højre hånd.

7. Mens du fortsat holder nede på udløserlåsen, skal

du klemme og holde udløseren nede.

8. Fortsæt med at trykke på udløseren for at betjene.

Klem let på udløseren for at få en lavere hastighed.

452 - 007 - 03.06.2019Klem mere på udløseren for at få en højere

2. Tryk på tænd/sluk-knappen, indtil lyset slukker.

Sådan bruges en barkstøtte En barkstøtte forhindrer kast og holder træet, mens der saves. Barkstøtten er et omdrejningspunkt mellem motorhuset og sværdet.

1. Sæt den nederste ende af barkstøtten ved den

korrekte hængselbredde.

2. Tryk med venstre hånd mod det forreste håndtag,

samtidig med at du løfter det bageste håndtag med højre hånd.

3. Sav, indtil du får den korrekte hængselbredde.

Bemærk: Hængslet skal have en ensartet tykkelse.

4. Sav mere end halvdelen af diameteren, og sæt

derefter fældekilen i snittet. Sådan fælder man træer

2. Lav en indskæring 1/3 af træets diameter, som er

vinkelret i forhold til den retning, træet vil falde i. (Fig. 35)

3. Lav det nederste vandrette indskæringssnit. Det

forhindrer fastklemning af savkæden eller sværdet, når den anden indskæring laves.

4. Lav det bageste fældesnit (X) mindst 50 mm højere

end det vandrette indskæringssnit. Hold det bageste fældesnit parallelt med det vandrette indskæringssnit, så der er tilstrækkeligt træ til at udgøre et hængsel. Skær ikke igennem hængslet. Hængslet forhindrer, at træet vrider sig og falder i den forkerte retning. (Fig. 36) og (Fig. 37)

5. Efterhånden som det bageste fældesnit nærmer sig

hængslet, begynder træet at falde. Sørg for, at træet falder i den rigtige retning og ikke vipper bagud og klemmer savkæden. Stop med at save, før det bageste fældesnit er komplet, for at undgå dette. Brug kiler af træ, plast eller aluminium til at åbne snittet, og lad træet falde langs den nødvendige faldlinje. (Fig. 38)

6. Fjern produktet fra snittet, når træet begynder at

falde. Stop motoren, læg produktet ned og brug den planlagte flugtrute. Pas på nedfaldende grene, og hold øje med, hvor du træder. (Fig. 39) Sådan afgrenes et træ

3. Skær grene, som har spænding fra bunden til

toppen, af for at undgå klemning af savkæden eller sværdet. Sådan vendes en stamme BEMÆRK: Lad ikke savkæden røre jorden.

• Sav fra toppen af stammen (kendt som oversavning), hvis stammen er understøttet i hele dens længde. (Fig. 41)

• Ved savning af en stamme på en skråning skal du altid stå på den opadvendte side af stammen. Sav igennem stammen, mens du holder komplet styr over produktet. Udløs derefter savetrykket i nærheden af enden af snittet, samtidig med at du holder godt fast i bageste og forreste håndtag. (Fig. 43) Sådan skifter du strømtilstand Produktets strømtilstand kan ændres, når produktet er i brug. Der findes to strømtilstande:

1. Standardtilstand - sparer energi og maksimerer

driftstid. Standardtilstand kan bruges til de fleste opgaver. Bemærk: Produktet er indstillet til standardtilstand, når det startes.

2. Turbotilstand - produktet kører ved høj hastighed i

turbotilstand. Turbotilstand kører ved maksimal effekt for opgaver, der er ikke lette. For at starte turbotilstand skal du trykke på turboknappen, indtil lyset er tændt. For at stoppe turbotilstand skal du trykke på turboknappen, indtil lyset er slukket. Bemærk: Hvis udløseren er blevet frigivet under betjening, starter produktet i den sidste tilstand. Hvis produktet stopper automatisk, eller hvis brugeren trykker på tænd/sluk-knappen, bliver den sidst anvendte tilstand slettet fra hukommelsen. Produktet er igen indstillet til standardtilstand, når det startes. Energimåler Batterimåleren viser, hvor meget strøm produktet bruger under drift.

• LED-lamperne 4 og 5 viser bedste ydelse og bedste batterieffektivitet.

452 - 007 - 03.06.2019

77• Lysdiode 6 på højre side viser maksimal effekt og minimal batterieffektivitet. LED-lampe med batteriets ladeniveau Status for batteriet vises, indtil du trækker udløseren. Når du slipper udløseren, vises status for batteriet igen. Antallet af LED-lamper angiver den aktuelle batterikapacitet. LED-lys Batteristatus Alle grønne kon- trollamper tæn- der Fuldt opladet (100-76 %) Kontrollampe 1, 2 og 3 tænder Batteriet er 75-51 % opladet. Kontrollampe 1 og 2 tænder Batteriet er 50-26 % opladet. Kontrollampe 1 tænder Batteriet er 26-6 % opladet. LED-lys Batteristatus Kontrollampe 1 blinker Batteriet er 5-0 % opladet. Bemærk: Hvis motoren stopper, og LED-lampen for strøm lyser, skal du trykke på knappen på batteriet. For mulige løsninger, se Fejlkoder på side 80

Bemærk: Når batteripakken er helt afladet, stopper motoren øjeblikkeligt. Bemærk: Motoren stopper automatisk, hvis batteriet eller motorstyringen er for varm under tung belastning. Lad motoren og batteriet køle af. Produktet nulstilles derefter. Vedligeholdelse ADVARSEL: Læs og forstå sikkerhedskapitlet, før du rengør, reparerer eller udfører vedligeholdelse på produktet. Vedligeholdelsesskema Sørg for, at du overholder vedligeholdelsesskemaet. Intervallerne er fastlagt baseret på daglig brug af produktet. Intervallerne er anderledes, hvis du ikke bruger produktet hver dag. Foretag kun vedligeholdelsesarbejde, som beskrevet i denne vejledning. Snak med et godkendt servicecenter vedrørende yderligere vedligeholdelsesarbejde, som ikke er beskrevet i denne vejledning. Dagligt eftersyn

• Rengør de udvendige overflader.

• Sørg for, at udløserlåsen og udløseren fungerer korrekt.

• Rens kædebremsen, og sørg for, at den fungerer korrekt.

• Undersøg kædefangeren for skader. Udskift kædefangeren, hvis den er beskadiget.

• Drej sværdet dagligt for at få mere ensartet slid på det.

• Sørg for, at smørehullet i sværdet ikke er tilstoppet.

• Fjern savsmuld og andet uønsket materiale fra under kædehjulets dæksel.

• Rens sporet i sværdet. (Fig. 44)

• Sørg for, at sværdet og savkæden får nok olie.

• Undersøg savkæden for:

• Revner i nitter og led.

• Uregelmæssigt slidte nitter og led.

• Urenheder på kædens drivled. Udskift om nødvendigt savkæden.

• Skærp savkæden. Se Sådan skærpes savkæden på side 78

• Undersøg drivhjulet for overdreven slitage, og udskift det efter behov. (Fig. 45)

• Rengør luftindtaget på motorhuset.

• Sørg for, at møtrikker og skruer er spændt.

• Sørg for, at kontakten fungerer korrekt. Sådan skærpes savkæden Høvljernet Høvljernet er den skærende del af savkæden og er udstyret med en skæretand (A) og en rytter (B). Høvljernets snitdybde udgøres af højdeforskellen mellem de to, rytterindstillingen (C). (Fig. 46) Sørg for korrekt skærpning af skæretænderne ved hjælp af fire vigtige kriterier:

• Rundfilsdiameter (Fig. 50) Sådan skærpes skæretænderne Brug en rundfil og et ryttermål til at skærpe skæretænderne. Se Savkædefiling og savkædekombinationer på side 82 for oplysninger om

452 - 007 - 03.06.2019de anbefalede mål for filen og filemåleren til den

savkæde, der er monteret på dit produkt. (Fig. 51)

1. Sørg for, at savkæden har den korrekte spænding.

En kæde med forkert spænding flytter sig til den ene side og skærpes ikke korrekt.

2. Brug filen på alle tænderne på den ene side. Brug

derefter filen på skæretænderne fra den indvendige flade, og sænk trykket den modsatte retning.

3. Vend produktet om på den anden side og brug filen

4. Brug filen til at holde alle tænderne i den samme

længde. Udskift en slidt savkæde, når skæretændernes længde er faldet til 4 mm. Sådan justeres rytterindstillingen Skærp skæretænder, inden du indstiller rytteren. Se Sådan skærpes skæretænderne på side 78 . Når skæretanden (A) er skærpet, falder justeringen af rytteren (C). Brug en fil på rytteren (B) for at få den anbefalede rytterjustering, så produktet altid yder optimal savning. Se Kombinationer af sværd og savkæde på side 82 for at finde den korrekte rytterjustering for din kæde. (Fig. 52) Bemærk: Disse anbefalinger er til, når længden af skæretænderne ikke er faldet i væsentlig grad. Brug en fladfil og et dybdemålerværktøj til at justere rytteren.

1. Placer dybdemålerværktøjet over savkæden. Flere

oplysninger om betjening kan findes på emballagen til dybdemålerværktøjet. (Fig. 53)

2. Brug fladfilen oven på den rytter, der stikker ud

gennem dybdemålerværktøjet. Rytteren er korrekt justeret, når der ikke mødes modstand, når filen trækkes langs dybdemålerværktøjet. (Fig. 54) (Fig. 55) Sådan strammes kæden Bemærk: Undersøg regelmæssigt en ny savkædes spænding i indkøringsperioden.

1. Drej sværdets holdeknap mod uret for at løsne

2. Løft toppen af sværdet og forlæng savkæden ved at

dreje grebet for kædespænding med uret. Stram savkæden, indtil den ikke længere hænger under undersiden af sværdet. (Fig. 56)

3. Spænd sværdmøtrikkerne, og løft samtidig toppen af

4. Sørg for, at du kan trække savkæden frit rundt med

hånden, og at den ikke hænger ned. (Fig. 58) Sådan undersøges savkædens smøring

1. Start produktet og lad det køre på 3/4 hastighed. Ret

spidsen af sværdet mod en lys overflade i en afstand af ca. 20 cm.

2. Efter 1 minuts kørsel vil der være en streg af olie på

3. Hvis der ikke er en oliestreg efter 1 minut, skal

oliekanalen i sværdet rengøres. Rengør sporet på sværdets æg.

4. Start produktet og lad det køre på 3/4 hastighed. Ret

spidsen af sværdet mod en lys overflade i en afstand af ca. 20 cm.

5. Efter 1 minuts kørsel vil der være en streg af olie på

6. Tal med din autoriserede forhandler, hvis der ikke er

en oliestreg efter 1 minut. Fejlfinding Problem Mulig årsag Løsning Sværd og kæde er varm og ryg- er under betjening Undersøg kædespændingen for at sikre, at den ikke er for spændt.

Sådan strammes kæden på side 79

Påfyld sværd- og kædeolie i olie- tank. Undersøg kædeolietanken. Fyld tanken, hvis den er tom. Motoren fungerer, men kæden roterer ikke Kædespændingen er for stram. Sådan strammes kæden. Se Sådan strammes kæden på side 79

Undersøg samlingen af styres- værdet og kæden. Undersøg styresværdet og kæden for skader.

Sådan monteres sværdet og savkæden på side 75

Motor kører, kæden roterer, men kan ikke skære Kæden er ikke skarp. Skærp kæden. Kæden er monteret i den forkerte retning. Skift retningen af kæden tilbage. Fejlkoder Fejlkoderne hjælper med fejlfinding på batteriet og/eller batteriopladeren, mens den oplader: (Fig. 59) Bemærk: Se på LED-lampen for batteriets ladeniveau med ribberne på batteriet vendt opad for at se den korrekte retning af LED-lamperne. Kontrollampeskærm Mulige fejl Mulige trin LED-lampe 1 er rød og LED- lampe 4 er grøn, batteriet oplades ikke eller fungerer ikke korrekt i produktet Intern sikring er sprun- get Tal med et godkendt servicecenter. LED-lampe 1 er rød Uregelmæssig celles- pænding Tal med et godkendt servicecenter. LED-lampe 4 er grøn Batteri er overopladet Fjern batteriet fra batteriopladeren, og installer det i pro- duktet. Betjening af produktet. Batteriopladeren kan være defekt. Tal med et godkendt servicecenter. LED-lampe 1 er rød og LED- lampe 2 er grøn, batteriet oplades ikke eller fungerer ikke korrekt i produktet Fejl på batteri Fjern batteriet fra produktet. Oplad ikke. Batteriet er be- skadiget og skal udskiftes Tal med et godkendt service- center. RØD LED-lampe tændes, LED-lampe 2 lyser grønt og blinker under opladning, eller når batteriet er i batteriopla- deren Den indvendige batteri- temperatur er for lav el- ler for høj til opladning Flyt batteriopladeren og batteriet til et sted, hvor den in- terne temperatur i batteripakken kan bringes til mellem 5 °C og 45 °C. Den røde LED-lampe blinker og LED-lampe 2 blinker grønt, når batteriet er instal- leret. Den indvendige batteri- temperatur er for lav el- ler for høj Den interne temperatur i batteriet skal være mellem -15 °C og 70 °C. Den omgivende temperatur i batteriet er for lav eller for høj.

• Hvis batteriet er for koldt på grund af dets omgivelser, skal du flytte batteriet og batteriopladeren til varmere omgivelser.

• Hvis batteriet er for varmt, især efter betjening, skal du flytte batteriet og batteriopladeren væk fra de varme omgivelser. Tekniske data enhed Li 58CS (BCS58VPR) Motorspecifikationer Motortype Børstefri 80 452 - 007 - 03.06.2019enhed Li 58CS (BCS58VPR) Motorspænding V (DC) 58 Motorkraft W 2000 Specifikationer for batteri og oplader Standard batteritype Li 585.2A Standard batteriopladertype Li 58V 4CGR Støj- og vibrationsoplysninger Ækvivalent vibrationsniveau (ahv, eq) venstre håndtag

1,865 Ækvivalent vibrationsniveau (ahv, eq) højre håndtag

dB(A) 102 Lydtrykniveau ved brugerens øre

dB(A) 91 Produktmål Vægt (uden skæreudstyr og batteri) kg 5,1 (11,25) Olietankvolumen cm

(standard/turbo) ml/min 8/14 Type af oliepumpe Automatisk Savkæden og sværdet Standardsværdlængde cm ('') 40 (16) Anvendelig skærelængde cm ('') 38 (15) Maks. savkædehastighed m/sek. 18,4 Savkædedeling mm ('') 9,52 (3/8) Tykkelse på drivled (rytter) mm ('') 1,1 (0,043) Drivkædehjulstype Spur Antal tænder på drivkædehjul 6

Ækvivalent vibrationsniveau beregnes som den tidsvægtede energisum for vibrationsniveauer under forskel- lige betjeningsforhold. Rapporterede data for ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1,5 m/s

Ækvivalent vibrationsniveau beregnes som den tidsvægtede energisum for vibrationsniveauer under forskel- lige betjeningsforhold. Rapporterede data for ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1,5 m/s

Støjemissioner til omgivelserne, målt som lydeffekt (L

Støjemissioner til omgivelserne, målt som lydeffekt (L

Ækvivalent lydtrykniveau beregnes som den tidsvægtede energisum for forskellige lydtrykniveauer under for- skellige betjeningsforhold. Typisk statistisk spredning for et ækvivalent lydtrykniveau er en standardafvigelse på 3 dB(A).

452 - 007 - 03.06.2019 81Tilbehør

Kombinationer af sværd og savkæde Sværd Savkæde Længde - cm (tommer) Deling, mm (tom- mer) Ryttermål, mm (tommer) Maks. antal tæn- der, næsehjul Type Længde, drivled (stk.) 40 (16) 9,52 (3/8) 1,1 (0,043) 6T US83G 56 Savkædefiling og savkædekombinationer Kædetype Rund fil størrelse - mm (tommer) Sidepladevinkel Toppladevinkel Filestyrvinkel Indstilling af dyb- demåler - mm (tommer) US83G 4,5 (11/64) 55° 30° 0° 0,635 (0,025) Indhold i EF-overensstemmelseserklæring Vi, Husqvarna AB, SE 561 82 Huskvarna, SVERIGE, erklærer under eget ansvar, at det repræsenterede produkt: Beskrivelse Motorsav Mærke McCulloch Platform / type / model Platform BCS58VPR, re- præsenterer model Li 58CS Batch Serienumre fra 2018 og fremefter overholder følgende EU-direktiver og bestemmelser: Direktiv/bestemmelser Beskrivelse 2006/42/EF "angående maskiner" 2014/30/EU "angående elektromagne- tisk kompatibilitet" 2000/14/EF "vedrørende udendørs støj" 2011/65/EU "vedrørende farlige stoff- er" Harmoniserede standarder og/eller tekniske specifikationer anvendt er som følger: EN 60745-1:2009+A11, EN 60745-2-13:2009+A1 I overensstemmelse med direktiv 2000/14/EC, bilag V, er de erklærede værdier for lyd: Målt støjniveau: 102 dB(A) Garanteret støjniveau: 106 dB(A) TÜV Rheinland LGA Products GmbH Bemyndiget organ for maskiner (bemyndiget i henhold til 0197) Tillystraße 2 - 90431 Nürnberg, Germany TÜV Rheinland har foretaget en EF-typegodkendelse i henhold til maskindirektivets (2006/42/EF) artikel 12, pkt. 3b. Typegodkendelsen for EF-typeafprøvning i henhold til Bilag IX har nummer: BM 50409048 0001 Attesten for denne typeafprøvning gælder for alle produktionssteder og oprindelseslande, som angivet på produktet. Den leverede kædesav er i overensstemmelse med det produkt, der er godkendt i henhold til EF- typegodkendelse. På vegne af Husqvarna AB, SE 561 82 Huskvarna,

8. Bakre håndtakbeskyttelse

• Ikke la batteripakken være tilkoblet laderen over lang tid når den ikke er i bruk.

urviseren. Stram sagkjedet til det ikke henger ned

Før du starter produktet

Slik monterer du batteripakken på side 276

LED-indikator 1 og 2 tennes Batteripakken er 50–26 % oppladet. LED-indikator 1 tennes Batteripakken er 25–6 % oppladet. LED 1 blinker Batteripakken er 5–0 % oppladet. Merk: Hvis motoren stopper og strømindikatoren lyser, trykker du på knappen på batteripakken. Du finner mulige løsninger i Feilkoder på side 279

• Kontroller at smørehullet i sverdet ikke er tett.

• ujevnheter på kjedets drivlenke Skift sagkjedet om nødvendig.

• Kontroller at drivhjulet ikke er unormalt slitt, og skift det ut om nødvendig. (Fig. 45)
