KASUTUSJUHEND Li 58CS MCCULLOCH

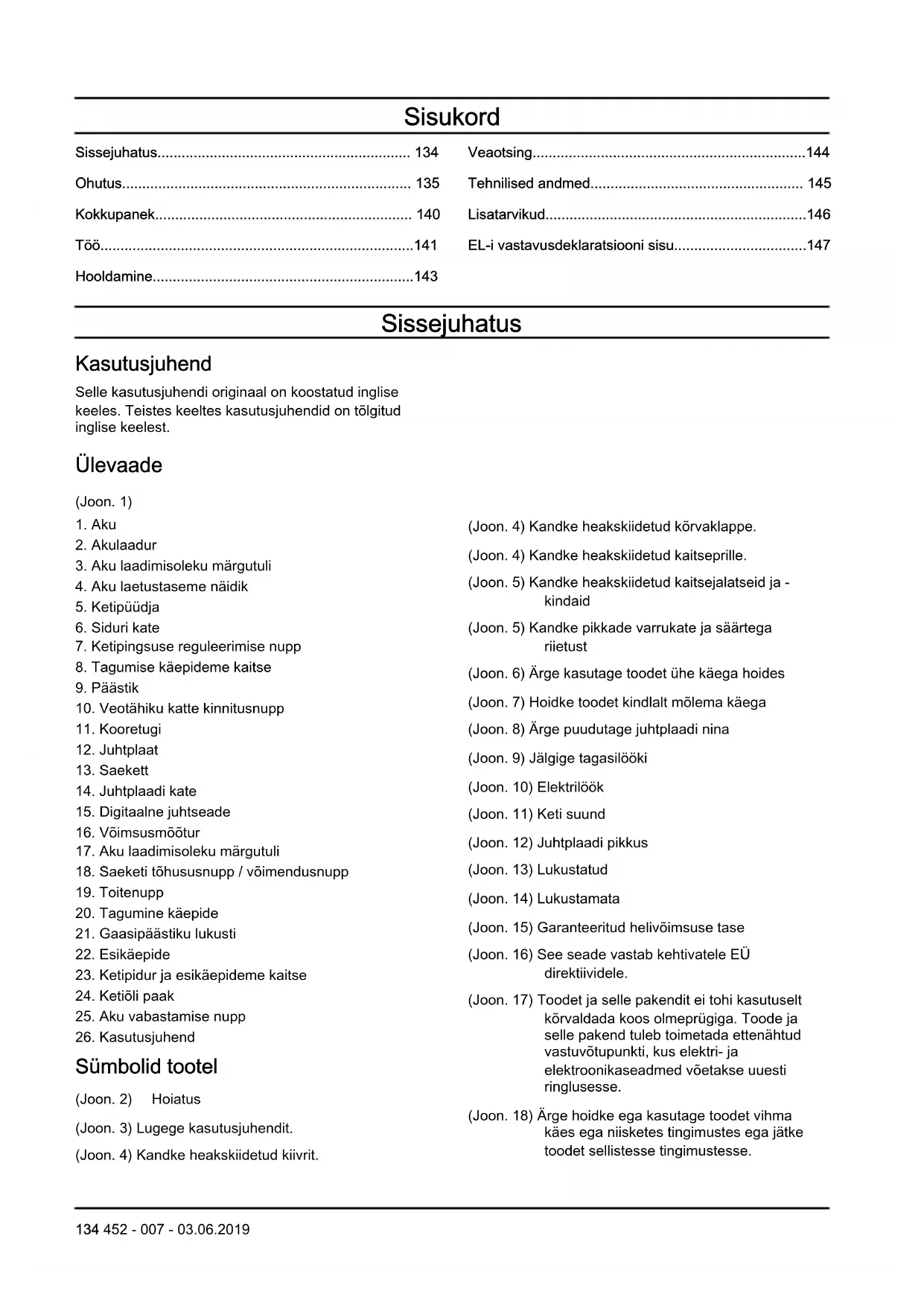

Tehnilised andmed.... 145

Lisatarvikud....146

EL-i vastavusdeklaratsiooni sisu....147

Sissejuhatus

Kasutusjuhend

Selle kasutusjuhendi originaal on koostatud inglise keeles. Teistes keeltes kasutusjuhendid on tõlgitud inglise keelest.

Ülevaade

(Joon. 1)

1. Aku
2. Akulaadur
3. Aku laadimisoleku märgutuli
4. Aku laetustaseme näidik
5. Ketipüüdja
6. Siduri kate
7. Ketipingsuse reguleerimise nupp

8. Tagumise käepideme kaitse

9. Päästik

10. Veotähiku katte kinnitusnupp

11. Kooretugi

12. Juhtplaat

13. Saekett

14. Juhtplaadi kate

15. Digitaalne juhtseade

16. Võimsusmöõtur

17. Aku laadimisoleku märgutuli

18. Saeketi tõhususnupp / võimendusnupp

19. Toitenupp

20. Tagumine käepide

21. Gaasipäästiku lukusti

22. Esikäepide

23. Ketipidur ja esikäepideme kaitse

24. Ketiõli paak

25. Aku vabastamise nupp

26. Kasutusjuhend

Sümbolid tootel

(Joon. 2) Hoiatus

(Joon. 3) Lugege kasutusjuhendit.

(Joon. 4) Kandke heakskiidetud kiivrit.

(Joon. 4) Kandke heakskiidetud kõrvaklappe.
(Joon. 4) Kandke heakskiidetud kaitseprille.
(Joon. 5) Kandke heakskiidetud kaitsejalatseid ja - kindaid
(Joon. 5) Kandke pikkade varrukate ja säärtega riietust
(Joon. 6) Ärge kasutage toodet ühe käega hoides
(Joon. 7) Hoidke toodet kindlalt mölema käega
(Joon. 8) Ärge puudutage juhtplaadi nina
(Joon. 9) Jälgige tagasilööki

(Joon. 10) Elektrilöök

(Joon. 11) Keti suund

(Joon. 12) Juhtplaadi pikkus

(Joon. 13) Lukustatud

(Joon. 14) Lukustamata

(Joon. 15) Garanteeritud helivõimsuse tase

(Joon. 16) See seade vastab kehtivatele EÜ direktiividele.

(Joon. 17) Toodet ja selle pakendit ei tohi kasutuselt körvaldada koos olmeprügiga. Toode ja selle pakend tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse.

(Joon. 18) Ärge hoidke ega kasutage toodet vihma käes ega niisketes tingimustes ega jätke toodet sellistesse tingimustesse.

(Joon. 19) Ringlussevött

Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnöuetele.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Järgnevad määratlused näitavad märgusõnade raskusastet.

HOIATUS: Kehavigastused.

ETTEVAATUST: Toote kahjustus.

Märkus: See teave hölbustab toote kasutamist.

Üldised ohutusalased märkused elektritööriistade kohta

HOIATUS: Lugege köik ohutusalased hoiatused ja köik juhised läbi. Hoiatuste ja juhiste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/vöi raskeid vigastusi.

Hoidke köik ohutusalased märkused ja juhised edasiseks kasutamiseks alles.

Märkustes kasutatud elektritööriista möiste tähistab vörgutoitel (juhtmega) elektritööriista vöi akutoitel (juhtmeta) elektritööriista.

Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Segamini või hämarad alad on õnnetusealtid.
• Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad võivad tekitada sädemeid, mis võivad tolmu või gaasid süüdata.
• Hoidke elektritööriista kasutamise ajal lapsed ja kõrvalseisjad tööalast eemal. Tähelepanu hajumine võib põhjustada kontrolli kaotamist.

Elektriohutus

- Elektritööriista pistikud peavad sobima pistikupessa. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega elektritööriistade puhul

adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.

• Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliid ja külmikud). Teie keha maandamise korral on elektrilöögi oht suurem.
• Vältige elektritööriistade kokkupuudet vihma ja märgade tingimustega. Tööriista pääsenud vesi suurendab elektrilöögi saamise ohtu.
• Kasutage juhet õigesti. Ärge kunagi kasutage juhet elektritööriista kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaitske juhet kuumuse, õli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.
• Elektritööriistaga öues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
• Kui elektritööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lühisekaitsega (GFCI) kaitstud toidet. GFCI kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitsmine

• Olge elektritööriista kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus elektritööriistade kasutamise ajal võib lõppeda tõsiste kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne seadme ühendamist toiteallika või akuga, üles tõstmist või kandmist veenduge, et lüliti on väljalülitatud asendis. Kui kannate elektritööriistu nii, et teie sõrm on toitelülitil, või pingestate lülitiga varustatud elektritööriistu, võib see lõppeda önnetusega.

• Eemaldage enne elektritööriista sisselülitamist köik reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge jäetud mutri- vm võti võib põhjustada kehavigastusi.

• Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See annab ootamatutes olukordades parema kontrolli elektritööriista üle.

• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed, rõivad ja kindad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.
• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse õigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.

Elektritööriista kasutamine ja hooldamine

• Ärge suruge elektritööriista jõuga. Kasutage rakenduse jaoks asjakohast elektritööriista. Öige elektritööriist teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.
• Ärge kasutage elektritööriista, kui lüliti vajutamisel ei lülitu seade sisse ega välja. Mis tahes elektritööriist, mida pole võimalik juhtida, on ohtlik ja tuleb viivitamatult parandada.
• Enne elektritööriista reguleerimist, tarvikute vahetamist või hoiulepanekut eemaldage pistik toiteallikast ja/või aku elektritööriista küljest. Taolised ennetavad ohutusmeetmed vähendavad elektritööriista tahtmatu käivitamise ohtu.
• Hoidke elektritööriistu, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ja ärge lubage elektritööriista kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Elektritööriistad on koolitamata kasutajate käes ohtlikud.
• Kandke elektritööriista eest hoolt. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid tööriista kasutamist möjutada võivaid tegureid. Kahjustuse korral laske elektritööriist enne kasutamist remontida. Paljude önnetuste põhjuseks on halvasti hooldatud elektritööriistad.
• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.
• Järgige elektritööriista, tarvikute, tööriistaotsikute j mkasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Elektritööriista kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.

Akutööriistade kasutamine ja hooldamine

• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu pöhjustada.

• Kasutage mootortööriistades vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.

• Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.

• Väärkasutamise korral võib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

Hooldus

- Laske elektritööriista hooldada vastava väljaõppega remontijal, kes tohib kasutada ainult identseid asendusosi. See tagab elektritööriista ohutuse säilimise.

Kettsae ohutusega seonduvad hoiatused

- Kui saag töötab, hoidke köik kehaosad saeketist eemal. Enne kettsae käivitamist veenduge, et see ei puutu hetkel vastu mönda muud eset. Hetkeline tähelepanematus kettsae kasutamise ajal vöib pöhjustada teie riiete vöi keha kokkupuute saeketiga.

- Hoidke parema käega alati tugevasti kettsae tagumisest käepidemest ja vasakuga esikäepidemest. Kui kasutate kettsae hoidmiseks vastupidist käeasetust, suurendate kehavigastuste ohtu, seetõttu tuleb sellist käitumist vältida.

- Hoidke mootortööriista ainult isoleeritud haardepinnast, kuna saekett võib kokku puutuda peidetud juhtmete või seadme enda toitejuhtmega. Kui saekett puutub kokku pinge all oleva kaabliga, võivad mootortööriista metallosad seejärel samuti pinge alla sattuda ning kasutajale elektrilöögi anda.

- Kandke kaitseprille ja kõrvaklappe. Soovitame kasutada ka pea, käte, jalgade ja jalalabade kaitsevahendeid. Nõuetele vastav kaitseriietus vähendab võimalikke kehavigastusi, mille põhjuseks on lendav praht või tahtmatu kontakt saeketiga.

- Ärge töötage kettsaega puu otsas. Kettsaega puu otsas töötamine vöib tekitada kehavigastusi.

- Veenduge alati, et teil on sobiv jalgealune, ning kasutage kettsaagi ainult siis, kui seisate liikumatul, kindlal ja tasasel pinnal. Libedad ja ebakindlad pinnad (nt redelid) võivad põhjustada tasakaalukaotust või kettsae üle kontrolli kaotamist.

- Kui lõikate pinge all olevat oksa, olge alati valmis selle võimalikuks tagasipaiskeks. Kui puukiududesse talletunud pinge vabaneb, võib pinge all olnud oks kasutaja poole tagasi paiskuda ja/või kettsae kontrolli all hoidmise võimatuks muuta.

- Olge põõsaid ja võrseid lõigates äärmiselt ettevaatlik. Peened oksad võivad saeketi vahele kinni jääda ja seejärel piitsana teie poole sähvata või panna teid tasakaalu kaotama.

• Kandke kettsaagi käepidemest hoides ja kehast eemal ning väljalülitatud olekus. Kettsae transportimise või hoiustamise ajal katke juhtplaat alati spetsiaalse kattega. Kettsae õige käsitsemine vähendab tahtmatu kokkupuute ohtu liikuva saeketiga.
• Järgige määrimise, keti pingutamise ja lisatarvikute vahetamise juhiseid. Valesti pingutatud või määritud kettsaag võib kas katki minna või keti tagasiviskumise ohtu suurendada.
• Hoidke käepidemed kuivad, puhtad ning öli- ja määrdevabad. Rasvased ja ölised käepidemed on libedad ning vöivad pöhjustada kontrolli kaotamist kettsae üle.
• Lõigake ainult puitu. Kasutage kettsaagi ainult ettenähtud otstarbel. Näiteks ärge kasutage kettsaagi plasti, kivi või mittepuidust ehitusmaterjalide lõikamiseks. Kui kasutate kettsaagi otstarbel, milleks see pole ette nähtud, riskite ohtlike olukordadega.

Tagasiviskumise põhjused ja selle vältimine

Kui juhtplaadi ots puutub mingi objekti vastu või kui lõigatav puit näpistab saeketi lõikesoone kinni, võib tagajärjeks olla saeketi tagasiviskumine.

Juhtplaadi otsa kontakt võib teatud juhtudel põhjustada äkilist vastumõju, mis võib lüüa juhtplaadi üles ja tagasi kasutaja poole.

Kui saekett piki juhtplaadi ülaserva kinni näpistada, vöib juhtplaat järsult kasutaja poole tagasi põrkuda.

Mõlemad neist reaktsioonidest võivad põhjustada olukorra, kus kaotate kontrolli sae üle ning see võib omakorda lõppeda tõsiste kehaviga stustega. Ärge lootke ainult sae sisseehitatud ohutusseadistele. Kettsae kasutajana peaksite astuma mitmeid samme, et teie lõiketööd mõöduksid önnetuste ja vigastusteta.

Tagasiviskumise põhjuseks on tööriista väärkasutamine ja/või valed töövõtted või -tingimused ning selle vältimiseks tuleb järgida alljärgnevaid ettevaatusabinõusid.

• Haarake seadmest kindlalt kinni. Teie pöidlad ja sörmed peavad asuma ümber sae käepidemete. Saagi tuleb hoida mölema käega. Teie keha ja käsi peavad olema asendis, mis võimaldab teil tagasiviskumisjõudu kontrolli all hoida. Öigete ettevaatusabinõude korral suudab kasutaja tagasiviskumisjõudu kontrolli all hoida. Ärge laske kettsaest lahti.
• Ärge kūünitage liiga kaugele ega lõigake õlgadest kõrgemal. See aitab vältida soovimatut otsakontakti ja tagab teile ootamatutes olukordades kettsae üle parema kontrolli.
• Kasutage asendamiseks ainult tootja soovitatud juhtplaate ja saekette. Juhtplaatide ning kettide vale asendamine võib põhjustada keti purunemist ja/või tagasiviskumist.

- Järgige tootja kehtestatud teritus- ja hooldusjuhiseid. Lõikesügavuse piiraja kõrgust vähendades riskite suurenenud tagasiviskumisega.

Üldised ohutuseeskirjad

• Kasutage toodet õigesti. Valesti kasutamise tagajärjeks võib olla kehavigastus või surm. Kasutage toodet ainult käesolevas kasutusjuhendis kirjeldatud tööde tegemiseks. Ärge kasutage toodet muude tööde tegemiseks.
• Lugege kasutusjuhend läbi, tehke juhendid endale arusaadavaks ja järgige neid. Järgige hoiatussümboleid ja ohutuseeskirju. Kui operaator ei järgi juhiseid, eeskirju ja sümboleid, võib selle tagajärjeks olla kahjustus, kehavigastus või surm.
• Hoidke see kasutusjuhend alles. Tarvitage kasutusjuhendit toote kokkupanemisel, kasutamisel ja heas töökorras hoidmisel. Tarvitage kasutusjuhendit tarvikute ja lisavarustuse öigeks paigaldamiseks. Kasutage ainult heakskiidetud tarvikuid ja lisavarustust.
• Ärge kasutage kahjustatud toodet. Järgige hooldusskeemi. Tehke ainult neid hooldustöid, mille juhised on toodud selles kasutusjuhendis. Köik ülejäänud hooldustööd peab tegema volitatud hoolduskeskus.
• Selles kasutusjuhendis ei saa kirjeldada kõiki olukordi, mis võivad toote kasutamise käigus ette tulla. Olge ettevaatlik ja kasutage tervet mõistust. Ärge kasutage toodet ega tehke hooldustöid, kui te pole antud olukorras kindel. Vestelge lisateabe saamiseks toote asjatundja, edasimüüja, hooldustöökoja või volitatud hoolduskeskuse esindajaga.
• Enne toote kokkupanemist, hoiule asetamist või hooldustööde tegemist eemaldage aku.
• Ärge kasutage toodet, kui selle algseid tehnilisi näitajaid on muudetud. Ärge muutke toote ühtegi osa ilma tootja heakskiiduta. Kasutage ainult tootja poolt heaks kiidetud osi. Vale hooldamise tagajärjeks võib olla kehavigastus või surm.
• Ärge käivitage toodet siseruumis ega tuleohtlike materjalide ligidal.
• Toode tekitab töötades elektromagnetvälja. Elektromagnetväli vöib kahjustada meditsiinilisi implantaate. Enne toote kasutamist pidage nõu oma arsti ja implantaadi valmistajaga.
• Ärge lubage lastel toodet käsitseda.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Kasutusel mitte olev toode lukustage kohta, kus lapsed ja volitamata isikud selle juurde ei pääse.

• Toode võib esemeid õhku paisata ja põhjustada kehavigastusi. Vigastus- ja surmaohu vähendamiseks järgige ohutuseeskirju.

• Ärge lahkuge töötava mootoriga toote juurest. Seisake mootor ja veenduge, et kett oleks peatunud.

• Önnetusjuhtumite eest toote kasutamisel vastutab toote operaator.
• Enne toote kasutamist veenduge, et köik osad oleksid terved.
• Tutvuge riiklike või kohalike eeskirjadega. Need võivad toote kasutamist teatud asjaoludel piirata või selle keelata.

Ohutusjuhised kasutamisel

- Toote pidev või regulaarne kasutamine võib põhjustada nn valgete sõrmede sündroomi või muid sarnaseid vibratsioonist tingitud meditsiinilisi probleeme. Kui kasutate toodet pidevalt või regulaarselt, kontrollige aeg-ajalt oma käte ja sõrmede seisundit. Kui teie kätel või sõrmedel muutub värv, tunnete valu või surinat või käed või sõrmed muutuvad tuimaks, lõpetage töötamine ja pöörduge kohe arsti poole.

- Enne toote kasutamist veenduge, et see oleks täielikult kokku pandud.

- Toode võib esemeid õhku paisata ja see võib kahjustada silmi. Toote kasutamisel kandke alati heakskiidetud kaitseprille.

- Olge tähelepanelik, sest näiteks laps võib toote kasutamise ajal ootamatult teie lähedale tulla.

- Ärge kasutage toodet, kui tööpiirkonnas on inimesi. Peatage toode, kui tööpiirkonda siseneb inimene. (Joon. 20)

- Veenduge, et toode oleks alati teie kontrolli all.

- Toodet tuleb kasutada kahe käega hoides. Ärge kasutage toodet ühe käega hoides. Toote kasutamine ühe käega hoides võib põhjustada tõsiseid kehavigastusi nii seadme kasutajale, töötajatele kui ka kõrvalseisjatele.

- Hoidke eesmist käepidet vasaku käega ja tagumist käepidet parema käega. Hoidke seadet endast paremal. (Joon. 21)

- Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi või muid narkootilisi aineid.

- Ärge kasutage toodet, kui te ei saa võimaliku ŵnnetusjuhtumi korral kedagi appi kutsuda. Enne toote kasutamist või käivitamist andke sellest teistele teada.

- Ärge pöörake end koos tootega enne, kui olete veendunud, et ohualas ei viibiks ühtegi inimest ega looma.

- Enne töö alustamist eemaldage tööpiirkonnast köik sobimatud esemed. Kui kett pörkab vastu eset, vöib ese öhku paiskuda ja pöhjustada kehavigastuse vöi kahjustusi. Sobimatud esemed vöivad keti külge takerduda ja pöhjustada kahjustusi.

- Ärge kasutage toodet halva ilma (nt udu, vihma, tugev tuule, äikeseohu vms ilmaolude) korral. Halva ilmaga võivad tekkida ohtlikud tingimused (näiteks libedad pinnad).

• Veenduge et saaksite liikuda vabalt ja töötada stabiilses asendis.
• Kindlustage, et te ei saaks toote kasutamise ajal kukkuda. Ärge kallutage toote kasutamise ajal.
• Enne toote liigutamist seisake mootor.
• Ärge asetage töötava mootoriga toodet maha.
• Enne tootelt prahi eemaldamist seisake mootor. Enne lõigatud materjali eemaldamist laske ketil peatuda.
• Ärge töötage tootega puu otsas. Tootega puu otsas töötamine vöib pöhjustada vigastusi. (Joon. 22)
• Tagasiviskumise, liugumise, põrkumise ja kukkumise tagajärjel tekkida võivate raskete kehavigastuste vältimiseks järgige kõiki ohutusnõudeid.
• Selleks et saekett oleks öigesti pingutatud, reguleerige selle pingsust regulaarselt. Valesti pingutatud saekett vöib maha hüpata ja pöhjustada raske kehavigastuse vöi surma.
• Puid langetage selleks ettenähtud toimingute kohaselt. Muidu võite põhjustada kehavigastusi inimestele, kahjustada elektriline või vara.
• Kasutaja peab seisma maastiku kallaku kõrgemal küljel, et langetatud puu veereks või libiseks mööda kallakut alla. (Joon. 23)
• Enne löikamise alustamist kavandage ja vabastage väljapääsutee. Väljapääsutee peab olema kukkumisjoone taga ja sellega diagonaalselt. (Joon. 24)
• Enne tootega puude vahel liikumist seisake mootor.
• Jaotage keharaskus võrdselt mõlemale jalale ja seiske õiges asendis. (Joon. 25)
• Veenduge alati, et teil oleks kindel jalgealune, ning kasutage toodet ainult turvalisel ja tasasel pinnal. Libedad ja ebastabiilsed pinnad (nt redelid) võivad põhjustada tasakaalu või seadme üle kontrolli kaotamise. (Joon. 26)
• Esmakordne kasutaja peaks harjutamiseks palke lõikama saepukil.

Tagasiviskumine, liugumine, põrkumine ja kukkumine

Toote ohutust võivad mõjutada erinevad tegurid.

- Ligumine – juhtplaat liigub kiiresti piki puud.

- Pörkumine – juhtplaat pörkub puust eemale ja puudutab seda uuesti.

- Kukkumine – toode kukub pärast lõikamist maha. Selle tagajärjel võib liikuv kett puudutada mõnd kehaosa või muid esemeid ja põhjustada kehavigastusi või kahjustusi.

- Tagasiviskumine – juhtplaadi ots puudutab mõnd eset ja liigub äkitselt tagasi-, üles- või edasisuunas. Tagasiviskumise põhjustab ka olukord, kus puu pigistab saeketi lõikamise ajal kinni. Kui toode

puudutab puus olevat eset, võib kaduda kontroll seadme üle. (Joon. 27)

- Pöörlemisest tingitud tagasiviskumine vöib tekkida, kui liikuv kett juhtplaadi otsas puutub vastu mönda eset. Selle tagajärjel vöib kett esemesse löikuda ja kohe seisma jääda. Tulemuseks on väga kiire tagasilöök, mille käigus liigub juhtplaat üles ja tagasi kasutaja suunas. (Joon. 28)

- Kinnikiilumisest tingitud tagasiviskumine võib tekkida, kui saekett äkitselt lõikamise ajal peatub. Juhtplaadi ülaservas liikuv saekett jääb puu sisse kinni. Ketäkiline peatumine tekitab vastujõu, mis põhjustab toote vastupidise liikumise keti liikumissuunale. Toode liigub tagasi kasutaja suunas. (Joon. 29)

- Sissetõmbamine võib tekkida, kui liikuv kett juhtplaadi alumises servas puutub vastu puus olevat eset ja saekett seiskub järsult. Äkilise peatumise mõjul viskub toode kasutajast eemale, mistõttu võib kasutaja kaotada kergesti toote üle kontrolli. (Joon. 30)

Enne toote kasutamist viige end kindlasti kurssi erinevate jõudude ja nende vältimisega. Vt jaotist Tagasiviskumise, liugumise, põrkumise ja kukkumise ärahoidmine Ik 139.

Tagasiviskumise, liugumise, põrkumise ja kukkumise ärahoidmine

• Kui mootor töötab, hoidke toodet kindlalt. Hoidke parema käega tagumisest käepidemest ja vasakuga eesmisest käepidemest. Hoidke sörmedega kövasti käepidemest kinni. Ärge vabastage haaret.
• Juhtige toodet nii lõikamise ajal kui pärast puu langetamist. Ärge laske tootel pärast lõikamist raskuse mõjul langeda.
• Veenduge, et lõikamisala oleks takistustest vaba. Ärge puudutage toote kasutamise ajal juhtplaadi ninaga palki, oksi ega muid takistusi. (Joon. 31)
• Rakendage lõikamisel suurt mootori pöörlemiskiirust.
• Ärge kūünitage liiga kaugele ega lõigake õlgadest kõrgemal. (Joon. 32)
• Saeketi teritamisel ja hooldamisel järgige tootja juhiseid.
• Kasutage asendamiseks ainult tootja soovitatud juhtplaate ja saekette.
• Liiga suure lõikesügavuse korral suureneb tagasilöögi oht.

Isiklik kaitsevarustus

- Toote kasutamise ajal kandke alati kohast isiklikku kaitsevarustust. Isiklik kaitsevarustus vähendab önnetuse korral kehavigastuse raskusastet, ent ei tee seda olematuks.

• Ärge kandke avaraid rõivaid, mis võivad saeketti takerduda.
  • Kandke heakskiidetud kaitsekiivrit.
• Toote kasutamisel kandke alati heakskiidetud kõrvaklappe. Pikaajaline mürakeskkonnas viibimine võib põhjustada kuulmiskadu.
• Kasutage näokaitset ja kaitseprille, et kaitsta paiskuvate esemete eest. Toode võib esemeid (nt puulaaste ja väikseid puutükke) suure jõuga liigutada. See võib tekitada tõsise vigastuse, sh silmadele.
• Kandke kettsae kasutamiseks ettenähtud kaitsekindaid.
• Kandke kettsae kasutamiseks ettenähtud kaitsepükse.
• Kandke kettsae kasutamiseks ettenähtud teraskaitsega mittelibisevaid kaitsesaapaid.
• Veenduge, et läheduses asuks esmaabikomplekt.
• Sädemed võivad tulla juhtplaadist, ketist või mujalt. Metsatulekahjude tekkimise ärahoidmiseks hoidke käepärast tulekustutusvahendid ja labidas.

Toote kaitseseadised

- Ärge kasutage toodet, kui kaitseseadised on kahjustatud. Kui toode saab kahjustada, pöörduge volitatud hoolduskeskusesse.

Toitenupp

Veenduge, et mootor seiskub, kui vajutate toitenuppu.

1. Vajutage toitelüliti lukustit ja veenduge, et vabastamisel liiguks see tagasi algasendisse.
2. Vajutage toitelülitit ja veenduge, et vabastamisel liiguks see tagasi algasendisse.

Kaitse

Kaitse ei lase esemetel toote kasutaja suunas paiskuda. Samuti hoiab kaitse ära juhusliku kokkupuute toote kasutaja ja saeketi vahel.

• Kontrollige kindlasti, kas kaitset tohib tootega koos kasutada.
• Ärge kasutage toodet ilma kaitsmeta.
• Veenduge, et kaitse oleks kahjustamata. Kui kaitse on kulunud või kahjustatud, tuleb see välja vahetada.

Ohutusjuhised hooldamisel

• Enne toote hooldamist eemaldage aku.
• Laske toodet hooldada üksnes volitatud edasimüüjal (v.a jaotises Hooldamine Ik 143 kirjeldatud toimingute korral).
• Veenduge, et saekett gaasipäästiku nupu vabastamisel peatuks.
• Hoidke käepidemed kuivad, puhtad ja vabad ölist või kütusesegust.

• Veenduge, et korgid ja kinnitused oleksid korralikult kinnitatud.

• Heakskiitmata asendusosade kasutamine ja kaitseasadiste eemaldamine võib toodet kahjustada. See võib kahjustada ka kasutajat või kõrvalseisjaid. Kasutage ainult soovitatud asendusosi ja tarvikuid. Ärge muutke toodet.

• Suure jõudluse ja ohutuse huvides teritage ja puhastage saeketti regulaarselt.
• Määrimise ja tarvikute vahetamise korral järgige juhendeid.
• Kontrollige, kas tootel ei esine kahjustunud osi. Enne toote kasutamist kontrollige kindlasti, kas kahjustud kaitse või osa töötab korralikult. Kontrollige, kas esineb osi, mis on vales asendis ega liigu. Kontrollige, kas esineb muid toote kasutamist mõjutavaid asjaolusid. Veenduge, et toode oleks õigesti paigaldatud. Kaitset või mõnda muud kahjustunud osa tohib parandada või asendada volitatud edasimüüja, juhul, kui kasutusjuhendis pole märgitud teisiti.
• Kui toodet ei kasutata, hoidke seda kuivas kõrges või lukustatud kohas, kus lapsed sellele juurde ei pääse.
• Toote transportimisel või hoiustamisel kasutage toote liigutamiseks juhtplaadi katet või kasti.
• Ärge kasutage läbitöötatud öli. Läbitöötatud öli võib olla ohtlik ning kahjustada toodet ja keskkonda.

Aku ohutus

Kasutage ainult toote valmistaja akusid ja laadige neid ainult toote valmistaja akulaadijaga.

Seotud juhtmevabadel seadmetel kasutatakse toiteallikana ainult laetavaid akusid. Kehavigastuste vältimiseks ei tohi akut kasutada muude seadmete toiteallikana.

• Ärge võtke lahti, avage ega purustage akut.
• Ärge hoidke akut otsese päikesevalguse või kuumuse käes. Hoidke aku eemal leekidest.

• Kontrollige regulaarselt, kas akulaadijal ja akul leidub kahjustusi. Kahjustatud või muudetud aku võib põhjustada tulekahju, plahvatuse või vigastuse ohu. Ärge püüdke kahjustatud akut parandada ega avada.

• Ärge kasutage defektset, muudetud või kahjustatud akut või toodet.

• Ärge muutke ega parandage toodet või akut. Köik parandustööd laske teha üksnes volitatud edasimüüjal.
• Ärge laske elemendis või akus lühist tekkida. Ärge asetage akut kasti või sahtlisse, kus mõni metallese võib akus lühise tekitada.
• Ärge eemaldage akut originaalpakendist enne, kui seda on vaja kasutada.
• Ärge tekitage akudele mehaanilisi põrutusi.
• Lekke korral vältige vedeliku kokkupuudet naha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole.
• Kasutage aku laadimiseks ainult selleks ette nähtud laadijat.
• Öigesti kasutamise tagamiseks jälgige pluss- (+) ja miinustähiste (-) asukohti akul ja tootel.
• Ärge kasutage akut, mis ei ole spetsiaalselt selle toote jaoks valmistatud.
• Ärge kasutage seadmes korraga erineva pingega või erinevate tootjate valmistatud akusid.
  • Hoidke aku eemal lastest.
• Ostke tootele alati õige aku.
  • Hoidke akud puhta ja kuivana.
• Kui akuklemmid määrduvad, puhastage need kuiva puhta lapiga.
• Laetav aku tuleb enne kasutamist laadida. Kasutage alati öiget laadijat ja lugege kasutusjuhendist läbi öige laadimise juhised.
• Kui akut ei kasutata, ärge jätke seda pikemaks ajaks laadima.
  • Hoidke kasutusjuhend alles.
• Kasutage akut ainult sihtotstarbeliselt.
• Kui te seadet ei kasuta, võtke aku sellest välja.
• Hoidke aku töötamise ajal eemal kirjaklambritest, vötmetest, naeltest, kruvidest ja muudest väikestest metallesemetest. Need võivad akuklemmid omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.

Kokkupanek

HOIATUS: Enne toote kokkupanemise alustamist lugege läbi ohutuspeatükk.

Juhtplaadi ja saeketi paigaldamine

1. Juhusliku käivitumise ärahoidmiseks eemaldage kokkupaneku ajal aku.
2. Tömmake eesmist käekaitset tagasi esikäepideme suunas, et vabastada ketipidur.

3. Keerake juhtplaadi kinnitusnuppu vastupäeva ja eemaldage see.

4. Eemaldage veotähiku kate.

5. Pange kätte kettsae kasutamiseks ettenähtud kaitsekindad.
6. Töstke saekett veotähikust körgemale ja asetage see juhtplaadis olevasse soonde. Alustage juhtplaadi ülemisest servast.
7. Veenduge, et lõikelülide ääred juhtplaadi ülemisel serval oleksid suunatud ettepoole.

8. Paigaldage veotähiku kate ja asetage ketipingutustift juhtplaadis olevasse auku.

9. Veenduge, et saeketi veolülid asuksid veotähikul öigesti Samuti kontrollige kindlasti, kas saekett on korralikult juhtplaati soones.

10. Keerake juhtplaadi kinnitusnupp ja käega kinni.

11. Pingutage saeketti, keerates ketipingsusnuppu päripäeva. Pingutage saeketti nii, et see enam juhtplaadi alumisel küljel lõdvalt ei ripuks, kuid saaksite seda hölpsalt käsitsi liigutada. (Joon. 33)

12. Hoidke juhtplaadi otsa ülespoole ja keerake juhtplaadi kinnitusnupp täielikult kinni.

- Pärast uue saeketi paigaldamist kontrollige keti pingsust regulaarselt, kuni kett on sisse töötatud.

- Kontrollige regulaarselt keti pingsust. Kasutamise käigus saekett venib. Keti öige pingsus tagab head lõikeomadused ja pika kasutusea.

Töö

HOIATUS: Enne toote kasutamist lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Saeketi määrimine

Tootel on automaatne määrimissüsteem. Kasutage ainult öiget ketiöli ja järgige juhiseid.

1. Kasutage taimse koostisega saeketiõli või tavalist saeketiõli.
2. Veenduge, et saeketiõli paagi korgi ümbrus oleks puhas.
3. Eemaldage saeketiõli paagi kork.
4. Täitke saeketiõli paak soovitatud saeketiõliga.
5. Pange saeketiõli paagi kork tagasi.

Enne toote käivitamist

• Veenduge, et tootel poleks puuduvaid, kahjustatud, lahtisi või kulunud osi.
• Kontrollige mutreid, kruvisid ja polte.
• Kontrollige, kas päästik töötab korralikult.
• Kontrollige, kas toitenupp töötab korralikult.

Aku paigaldamine

• Seadke aku sooned akupesa avadega kohakuti. Lükake aku akupessa, kuni kuulete klõpsatust. (Joon. 34)

- Aku eemaldamiseks vajutage akuvabastusnupp alla ja tömmake aku välja.

Saeketi töhususe testnäidik

Enne toote kasutamist veenduge saeketi tõhususe testnäidiku abil, et saeketi pingsus on õige ja süsteem korras.

• Lisage ketiõli paaki juhtplaadi ja saeketi õli.
• Saeketi tõhususe testnäidiku käivitamiseks hoidke tõhususnuppu all, kuni see vilgub.
• Hoidke toodet kahe käega ja tömmake päästikut täielikult, kuni võimsusmöõturi tuled peatuvad.
• Võimsusmõõtur näitab saeketi tõhusust. Kui saeketi tõhusus on liiga madal, põleb võimsusmõõturi vasakul küljel kaks tuld. Kui saeketi tõhusus on liiga kõrge, põleb võimsusmõõturi paremal küljel kaks

tuld. Kui saeketi tõhusus on õige, põleb võimsusmõõturi keskel kaks tuld.

• Saeketi madala tõhususe korral suurendage saeketi pingsust.
• Saeketi kõrge tõhususe korral vähendage saeketi pingsust.

Märkus: Saeketi tõhususe testnäidik on mõeldud ainult juhtnööridena kasutamiseks. Kontrollige alati toode üle ja tehke vajalik hooldus.

Mootori käivitamine

1. Liigutage eesmist käekaitset edasi, et rakendada ketipidur.
2. Paigaldage aku. Vt jaotist Aku paigaldamine Ik 141.
3. Vajutage toitenuppu, kuni valgus süttib.
4. Hoidke tagumist käepidet parema käega ja eesmist käepidet vasaku käega.
5. Tömmake eesmist käekaitset tagasi esikäepideme suunas, et vabastada ketipidur.
6. Vajutage parema käega pikalt gaasipäästiku lukustit.
7. Gaasipäästiku lukusti vajutamise ajal vajutage päästikut.
8. Töötamiseks jätkake päästiku vajutamist. Väikese kiiruse jaoks vajutage päästikut kergelt. Suurema kiiruse jaoks vajutage päästikut tugevamalt.
9. Kasutage toodet.

Mootori seiskamine

1. Vabastage gaasipäästik.
2. Vajutage toitenuppu, kuni valgus kustub.

Kooretoe kasutamine

Kooretugi takistab tagasiviskumist ja hoiab puud lõikamise ajal paigal. Kooretugi on mootori korpuse ja juhtplaadi vaheline pöördetugi.

1. Asetage kooretoe alumine ots selliselt, et saavutaksite öige liigendilaiuse.
2. Suruge vasaku käega esikäepidet ja tõstke parema käega tagumist käepidet.
3. Saagige, kuni liigend on saavutanud õige laiuse.

Märkus: Liigend peab olema ühtlase paksusega.

1. Lõigake läbi üle poole puu läbimõõdust ja asetage siis lõikeavasse langetuskiil.

Puu langetamine

1. Eemaldage puult prah, kivid, lahtine puukoor, naelad, klambrid ja traat.
2. Lõigake puusse sälk, mis on 1/3 puu läbimõõdust ja asetseb langemissuunaga risti. (Joon. 35)
3. Lõigake alumine horisontaalne sälgu osa. See aitab vältida saeketi ja juhtplaadi kinnikiilumist teise sälgu lõikamise ajal.
4. Tehke langetav sisselõige (X) horisontaalsest sälgust vähemalt 50 mm kõrgemal. Veenduge, et langetav sisselõige oleks horisontaalse sälguga paralleelne, et piisav osa puust jääks liigendiks. Ärge lõigake liigendit. Liigend hoiab puu paigal ja takistab seda vales suunas langemast. (Joon. 36) ja (Joon. 37)
5. Langetava sisselõike ja liigendi vahelise kauguse vähenemisel hakkab puu langema. Veenduge, et puu saaks langeda õiges suunas ega vajuks tagasi ja põhjustaks saeketi kinnikiilumise. Selle vältimiseks lõpetage saagimine enne langetava sisselõike lõpuleviimist. Kasutage sisselõike avamiseks puidust, plastist või alumiiniumist kiile, et puu saaks soovitud suunas langeda. (Joon. 38)
6. Kui puu hakkab langema, eemaldage toode sisselõikest. Seisake mootor, pange toode maha ja kasutage kavandatud väljapääsuteed. Olge ettevaatlik ülevalt langevate oksade suhtes ja jälgige jalgealust. (Joon. 39)

Puu laasimine

1. Suuremad oksad aitavad tüve maapinnast körgemal hoida.
2. Eemaldage väikesed oksad ühe löikega. (Joon. 40)
3. Pingul oksad lõigake alt üles, et saekett ja juhtplaat kinni ei kiiluks.

Palgi järkamine

ETTEVAATUST: Ärge laske saeketil puutuda maad.

• Kui palk on täielikult toestatud, lõigake seda ülalt (seda nimetatakse ülaltlöikeks). (Joon. 41)
• Kui palk on ühelt poolt toestatud, lõigake 1/3 selle ümbermõõdust alt (seda nimetatakse alltõikeks).
• Kui palk on mölemalt poolt toestatud, lõigake 1/3 selle ümbermõõdust ülalt. Saagige palk läbi, lõigates 2/3 sellest altsuunas ja ühendades altlöike esimese sisselõikega. (Joon. 42)
• Kui järkate palki kallakul, seiske kallaku körgemal küljel. Lõigake palk läbi, hoides toodet kindlalt kontrolli all. Lõikamise lõpetamisel vähendage lõikesurvet ning hoidke kövasti kinni tagumisest käepidemest ja esikäepidemest. (Joon. 43)

Toote kiirusrežiimi saab töö ajal muuta. Kiirusrežiime on kaks.

1. Tavarežiim – säästab energiat ja pikendab käitusaja maksimumini. Tavarežiimi saab kasutada enamiku tööde jaoks.

Märkus: Toode käivitub tavarežiimis.

1. Võimendusrežiim – võimendusrežimil töötab toode suurel kiirusel. Võimendusrežiimi korral kasutatakse maksimaalset kiirust ja see on mõeldud raskete tööde jaoks. Võimendusrežiimi käivitamiseks vajutage võimendusrežiimi nuppu, kuni süttib tuli. Võimendusrežiimi väljalülitamiseks vajutage võimendusrežiimi nuppu, kuni tuli kustub.

Märkus: Kui päästik kasutamise ajal vabastatakse, käivitub toode viimatises režiimis. Kui toode automaatselt seiskub või kui kasutaja vajutab toitenuppu, kustutatakse viimati kasutatud režiim mälust. Toode käivitub taas tavarežiimis.

Võimsusmõõtur

Võimsusmõõtur näitab, kui palju võimsust kasutab toode töö ajal.

• LED-tuled 4 ja 5 näitavad parimat toimivust ja töhusaimat aku kasutamist.
• LED-tuli 6 näitab maksimaalset võimsust ja minimaalselt tõhusat aku kasutamist.

Aku laadimisoleku märgutuli

Aku olekut näidatakse seni, kuni vajutate päästikut. Kui te päästiku vabastate, näidatakse taas aku olekut.

Aku laetuse taset näitavad põlevad LED-tuled.

LED-tuled Aku olek
Süttivad köik ro-helised LED-tul-ed	Täielikult laetud (100–76%)
Süttivad LED-tuled 1, 2 ja 3	Aku on 75–51% laetud.
Süttivad LED-tuled 1 ja 2	Aku on 50–26% laetud.
Süttib LED-tuli 1	Aku on 25–6% laetud.
Vilgub LED-tuli 1	Aku on 5–0% laetud.

Märkus: Kui mootor seiskub ja toite märgutuli jääb põlema, vajutage akul olevat nuppu. Võimalikke lahendusi vt jaotisest Tõrkekoodid Ik 144.

Märkus: Kui aku on täiesti tühjaks saanud, seiskub mootor kohe.

Hooldamine

HOIATUS: Enne toote puhastamist, remontimist või hooldamist lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Hooldusskeem

Järgige kindlasti hooldusskeemi. Intervallide arvutamisel on aluseks vöetud toote igapäevane kasutamine. Kui toodet ei kasutata igapäevaselt, on intervallid erinevad. Tehke ainult neid hooldustöid, mida on selles kasutusjuhendis kirjeldatud. Hooldustööde osas, mida selles kasutusjuhendis kirjeldatud ei ole, pöörduge volitatud hoolduskeskuse poole.

Igapäevane hooldus

• Puhastage välispinnad.
• Veenduge, et gaasipäästiku lukusti ja gaasipäästik töötaksid öigesti.
• Puhastage ketipidur ja veenduge, et see töötaks öigesti.
• Veenduge, et ketipüüdjal poleks kahjustusi. Kui ketipüüdja on kahjustunud, vahetage see välja.
• Juhtplaadi ühtlasemaks kulumiseks pöörake see kord päevas ümber.
• Veenduge, et juhtplaadi määrdeava poleks ummistunud.
• Eemaldage saepuru ja muu praht veotähiku katte alt.
• Puhastage juhtplaadi soont. (Joon. 44)
• Veenduge, et juhtplaat ja saekett saaksid piisavalt öli.

• Kontrollige, kas saeketi

• neetides või lülides on silmaga nähtavaid pragusid;

• needid või lülid on ebaühtlaselt kulunud;
• pingsus on õige;
• keti veolülidel on kidasid.

Vajaduse korral asendage saekett.

• Teritage saeketti. Vt jaotist Saeketi teritamine Ik 143.
• Kontrollige, kas veotähik on liigselt kulunud ja vajaduse korral asendage see. (Joon. 45)
• Puhastage mootorikatte õhuvõtuava.
• Veenduge, et mutrid ja kruvid oleksid pingutatud.
• Veenduge, et toitelüliti töötaks korralikult.

Saeketi teritamine

Lõikur

Lõikur on saeketi lõikeosa. Sellel on lõikehammas (A) ja lõikesügavuse piirik (B). Lõikuri lõikesügavus määratakse nende kahe vahelise kõrguserinevuse ehk lõikesügavuse piiriku seadeväärtuse (C) põhjal. (Joon. 46)

Lõikehammaste õigeks teritamiseks järgige nelja tähtsat kriteeriumi.

• Viili nurk (Joon. 47)
• Lõikenurk (Joon. 48)
• Viili asend (Joon. 49)

- Ümarviili läbimõõt (Joon. 50)

Lõikehammaste teritamine

Kasutage lõikehammaste teritamiseks ümarviili ja teritusmalli. Tootele paigaldatud saeketi teritamiseks soovitatud ümarviili ja teritusmalli läbimõõdu kohta leiate teavet jaotisest Saeketi viilimine ja saeketi kombinatsioonid lk 147. (Joon. 51)

1. Veenduge, et saekett oleks õigesti pingutatud. Valesti pingutatud kett liigub küljele ja seda ei saa õigesti teritada.
2. Teritage viiliga lõikehambaid ühelt poolt. Seejärel teritage lõikehambaid viiliga teiselt poolt ja vähendage viili tagasitõmbamisel survet.
3. Pöörake toode teisele küljele ja viilige lõikehambaid.
4. Viilige köiki löikehambaid ühtlaselt. Asendage kulunud saekett, kui löikehammaste pikkus on 4 mm.

Lõikesügavuse piiriku reguleerimine

Enne lõikesügavuse piiriku reguleerimist teritage lõikehambad. Vt jaotist Lõikehammaste teritamine Ik 143. Saehamba (A) teritamisel väheneb lõikesügavuse piiriku seadeväärtus (C). Parimate lõikeomaduste säilitamiseks ja soovitatud lõikesügavuse piiriku seadeväärtuse saavutamiseks viilige lõikesügavuse piirikut (B). Keti jaoks õige lõikesügavuse leidmiseks lugege jaotist Juhtplaadi ja saeketi kombinatsioonid Ik 146. (Joon. 52)

Märkus: Need soovitused kehtivad siis, kui lõikehammaste pikkus pole oluliselt vähenenud.

Lõikesügavuse piirikut saate reguleerida lameviili ja teritusmalli abil.

1. Pange teritusmall saeketile. Lisateavet kasutamise kohta leiate teritusmalli pakendilt. (Joon. 53)
2. Lõikesügavuse piirikust välja ulatuva osa viilimiseks kasutage lameviili. Lõikesügavuse piirik on õigesti reguleeritud, kui saate viili ilma takistuseta üle teritusmalli liigutada. (Joon. 54) (Joon. 55)

Saeketi pingutamine

Märkus: Saeketi sissetöötamise ajal kontrollige selle pingsust regulaarselt.

1. Juhtplaadi lõdvendamiseks keerake juhtplaadi kinnitusnuppu vastupäeva.

2. Kergitage juhtplaadi otsa ja pikendage saeketti, keerates ketipingsuse reguleerimise nuppu päripäeva. Pingutage saeketti nii, et see enam juhtplaadi alumisel küljel lödvalt ei ripuks. (Joon. 56)

3. Seejärel kergitage juhtplaadi otsa ja pingutage samal ajal juhtplaadi kinnitusnuppu. (Joon. 57)

4. Veenduge, et saaksite saeketti vabalt käsitsi tömmata ja et see ei ripuks lödvalt. (Joon. 58)

Saeketi määrituse kontrollimine

1. Käivitage toode ja laske sel töötada 3/4 kiirusel. Suunake juhtplaadi ots umbes 20 cm kaugusele mönest heledast pinnast.
2. Pärast minutist töötamist on heledal pinnal ölitriip.
3. Kui ölitriipu pärast ühte minutit ei teki, puhastage juhtplaadi ölikanalit. Puhastage juhtplaadi servas olev soon.
4. Käivitage toode ja laske sel töötada 3/4 kiirusel. Suunake juhtplaadi ots umbes 20 cm kaugusele mönest heledast pinnast.
5. Pärast minutist töötamist on heledal pinnal ölitriip.
6. Kui õlitriipu pärast ühte minutit ei teki, pöörduge volitatud edasimüüja poole.

Veaotsing

Probleem Võimalik põhjus Lahendus
Juhtplaat ja saekett on kasutamise ajal kuumad ja suitsevad	Kontrollige keti pingsust ja veenduge, et see ei oleks liiga pingul.	Vt jaotist Saeketi pingutamine Ik 144.
	Lisage ketiõli paaki juhtplaadi ja saeketi õli.	Kontrollige ketiõli paaki. Kui paak on tühi, täitke see.
Mootor töötab, kuid saekett ei pöörle.	Kett on liiga pingul. Saeketi pingutamise kohta. Vt jaotist Saeketi pingutamine Ik 144.
	Kontrollige juhtplaadi ja saeketi kokkupanekut.	Kontrollige juhtplaati ja saeketti kahjustuste suhtes. Vt jaotist Juhtplaadi ja saeketi paigaldamine Ik 140.
Mootor töötab, saekett pöörleb, kuid ei lõika.	Kett ei ole terav. Teritage kett.
	Kett on paigaldatud vales suu-nas.	Muutke keti pöörlemissuunda.

Törkekoodid

Laadimise ajal tekkivate aku ja/või akulaaduri probleemide korral on veaotsingul abiks tõrkekoodid.

(Joon. 59)

Märkus: LED-tulede õige suuna nägemiseks vaadake aku laadimisoleku märgutulesid nii, et aku sooned on suunatud ülespoole.

LED-ekraan Võimalikud tõrked	Võimalik tegevus
LED 1 on punane ja LED 4 on roheline, aku ei laadi või ei tööta tootes õigesti	Sisemine kaitse on läbi põlenud	Pöörduge volitatud hoolduskeskusesse.
LED 1 on punane Elemendi pinge on eba-korrapärane		Pöörduge volitatud hoolduskeskusesse.
LED 4 on roheline Aku on ülelaaditud Eemaldage aku laadurist ja paigaldage tootesse. Kasut-age toodet. Akulaadur võib olla defektne. Pöörduge volita-tud hoolduskeskusesse.
LED 1 on punane ja LED 2 on roheline, aku ei laadi või ei tööta tootes õigesti	Aku viga Eemaldage aku	tootest. Ärge laadige. Aku on saanud kah-justada ja tuleb välja vahetada. Pöörduge volitatud hool-duskeskusesse.
Süttib punane LED-tuli, LED 2 on roheline ja vilgub laadi-mise ajal või aku asetamisel laadurisse	Aku sisetemperatuur on laadimiseks liiga madal või liiga kõrge.	Viige aku ja akulaadur kohta, kus aku sisetemperatuur pü-sib vahemikus 5...45 °C.
Aku paigaldamisel vilgub pu-nane LED-tuli ja LED 2 vil-gub roheliselt.	Aku sisetemperatuur on liiga madal või liiga kõrge.	Aku sisetemperatuur peab olema vahemikus -15...70°C. Aku keskkonna temperatuur on liiga madal või liiga kõrge.Kui aku on ümbritseva keskkonna tõttu liiga külm, viige aku ja laadur sooja keskkonda.Kui aku on liiga kuum, eriti pärast kasutamist, viige aku ja laadur soojast keskkonnast eemale.

Tehnilised andmed

	Ühik	Li 58CS (BCS58VPR)
Mootori tehnilised andmed
Mootori tüüp Harjadeta
Mootori pinge V (DC) 58
Mootori võimsus W 2000
Akude ja laaduri tehnilised andmed
Aku vaiketüüp Li 585.2A
Akulaaduri vaiketüüp Li 58V 4CGR
Müra- ja vibratsiooniandmed
Samaväärne vibratsioonitase (ahv, eq), vasak käepide 41	m/s2	1,865
Samaväärne vibratsioonitase (ahv, eq), parem käepide 42	m/s2	2,784
Helivõimsuse tase, garanteeritud (LWA) 43	dB (A) 106
	Ühik Li 58CS (BCS58VPR)
Helivõimsuse tase, mõõdetud44	dB (A) 102
Helirõhu müratase seadme kasutaja kõrva juures 45	dB (A) 91
Toote mõõtmed
Kaal (ilma lõikeosa ja akuta) kg 5,1 (11,25)
Õlipaagi maht cm	3	250
Määrdesüsteem
Õlipumba töömaht 8000 min-1juures (tavarežiim/võimendusrežiim] ml/min 8/14
Õlipumba tüüp Automaatne
Saekett ja juhtplaat
Juhtplaadi standardpikkus cm (tolli) 40 (16)
Kasutatav juhtplaadi pikkus cm (tolli) 38 (15)
Saeketi suurim kiirus m/s 18,4
Saeketi samm mm (tolli) 9,52 (3/8)
Veolülide paksus (jämedus) mm (tolli) 1,1 (0,043)
Veotähiku tüüp		Veotähik
Veotähik hammaste arv		6

Lisatarvikud

Juhtplaadi ja saeketi kombinatsioonid

Juhtplaat				Saekett
Pikkus, cm (tolli)	Samm, mm (tolli)	Teritusmall, mm (tolli)	Maksimaalne tä- hiku hammaste arv.	Tüüp	Veolülide arv
40 (16)	9,52 (3/8)	1,1 (0,043)	6T	US83G	56

Saeketi viilimine ja saeketi kombinatsioonid

Keti tüüp Ümarviili	suurus, mm (tolli)	Külgplaadi nurk Ülemise plaadi nurk	Viilihoidiku nurk Löikesügavuse seadistus, mm (tolli)
US83G 4,5 (11/64)	55° 30° 0° 0,635 (0,025)

EL-i vastavusdeklaratsiooni sisu

Meie, Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, deklareerime ainuvastutusel, et kirjeldatud toode:

Kirjeldus Mootorsaag
Kaubamärk McCulloch
Platvorm/tüüp/mudel Platvorm BCS58VPR, mu-del Li 58CS
Partii Seerianumber alates	2018. aastast

vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele:

Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadirektiiv”
2014/30/EL „elektromagnetilise ühildu-vuse direktiiv”
2000/14/EÜ „välitingimustes kasutata-vate seadmete müra dire-ektiiv”
2011/65/EL „ohtlike ainete kasutamistpiirav direktiiv”

Kohalduvad järgmised ühtlustatud standardid ja/või tehnilised spetsifikatsioonid: EN 60745-1:2009+A11, EN 60745-2-13:2009+A1

Vastavalt direktiivi 2000/14/EÜ lisale V on deklareeritud mürataseme väärtused järgmised.

Mõõdetud helivõimsuse tase: 102 dB(A)

Garanteeritud helivõimsuse tase: 106 dB(A)

TÜV Rheinland LGA Products GmbH

Teavitatud asutus masinate puhul (teavitatud 0197 alusel).

Tillystraße 2 - 90431 Nürnberg, Saksamaa

TÜV Rheinland on teinud EÜ tüübikontrolli vastavalt masinadirektiivi (2006/42/EÜ) artikli 12 punktile 3b. EÜ

tüübikontrolli sertifikaat, mis vastab lisale IX on tähistatud järgmise numbriga: BM 50409048 0001

See tüübikontrolli sertifikaat kehtib köikidele tootel viidatud tootmiskohtadele ja päritoluriikidele.

Tarnitud kettsaag vastab näidisele, mis läbis EÜ tüübikontrolli.

Ettevõtte Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, 28.06.2018 nimel:

(Joon. 60)

John Thompson, toote- ja turundusjuht

Tehnilise dokumentatsiooni eest vastutaja

Sisältö

Johdanto.... 148

Turvallisuus....149

Asentaminen....154

Käyttö....155

Huolto.... 157
