NÁVOD K OBSLUZE Li 58CS MCCULLOCH

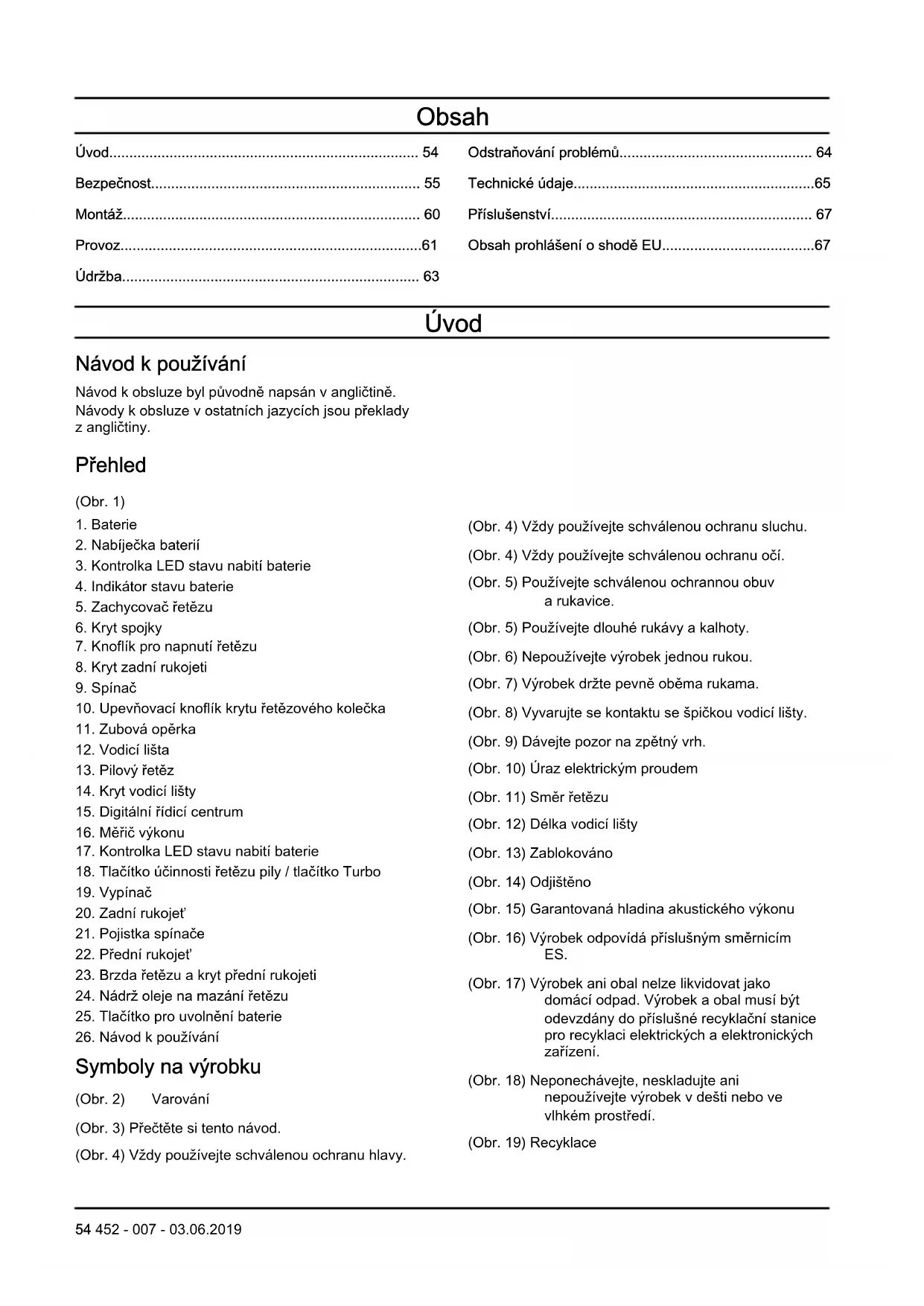

• Úvod p. 54
• Bezpečnost p. 55
• Montáž p. 60
• Provoz p. 61
• Údržba p. 63
• Odstraňování problémů p. 64
• Technické údaje p. 65
• Příslušenství p. 67
• Obsah prohlášení o shodě EU Úvod Návod k používání Návod k obsluze byl původně napsán v angličtině. Návody k obsluze v ostatních jazycích jsou překlady z angličtiny. Přehled (Obr. 1) p. 67

5. Zachycovač řetězu

7. Knoflík pro napnutí řetězu

8. Kryt zadní rukojeti

10. Upevňovací knoflík krytu řetězového kolečka

14. Kryt vodicí lišty

15. Digitální řídicí centrum

18. Tlačítko účinnosti řetězu pily / tlačítko Turbo

21. Pojistka spínače

23. Brzda řetězu a kryt přední rukojeti

24. Nádrž oleje na mazání řetězu

25. Tlačítko pro uvolnění baterie

26. Návod k používání

Symboly na výrobku (Obr. 2) Varování (Obr. 3) Přečtěte si tento návod. (Obr. 4) Vždy používejte schválenou ochranu hlavy. (Obr. 4) Vždy používejte schválenou ochranu sluchu. (Obr. 4) Vždy používejte schválenou ochranu očí. (Obr. 5) Používejte schválenou ochrannou obuv a rukavice. (Obr. 5) Používejte dlouhé rukávy a kalhoty. (Obr. 6) Nepoužívejte výrobek jednou rukou. (Obr. 7) Výrobek držte pevně oběma rukama. (Obr. 8) Vyvarujte se kontaktu se špičkou vodicí lišty. (Obr. 9) Dávejte pozor na zpětný vrh. (Obr. 10) Úraz elektrickým proudem (Obr. 11) Směr řetězu (Obr. 12) Délka vodicí lišty (Obr. 13) Zablokováno (Obr. 14) Odjištěno (Obr. 15) Garantovaná hladina akustického výkonu (Obr. 16) Výrobek odpovídá příslušným směrnicím ES. (Obr. 17) Výrobek ani obal nelze likvidovat jako domácí odpad. Výrobek a obal musí být odevzdány do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení. (Obr. 18) Neponechávejte, neskladujte ani nepoužívejte výrobek v dešti nebo ve vlhkém prostředí. (Obr. 19) Recyklace 54 452 - 007 - 03.06.2019Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Níže uvedené definice uvádí úroveň vážnosti jednotlivých signálních slov. VÝSTRAHA: Zranění osob. VAROVÁNÍ: Poškození výrobku. Povšimněte si: Díky těmto informacím je používání výrobku snazší. Obecné bezpečnostní výstrahy pro elektrické nářadí VÝSTRAHA: Pozorně si přečtěte všechna bezpečnostní upozornění a pokyny. Při nedodržení upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění. Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „elektrický nástroj“ v upozorněních označuje buď nástroj napájený ze sítě (kabelem), nebo napájený baterií (bezdrátový). Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.

• Nepoužívejte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.

• Při práci s elektrickým nástrojem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptýlení může způsobit, že ztratíte kontrolu nad nástrojem. Bezpečnost při používání el. energie

• Zástrčky elektrických nástrojů musí odpovídat elektrické zásuvce. Nikdy zásuvku žádným způsobem neupravujte. U uzemněných elektrických nástrojů nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.

• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.

• Nevystavujte elektrické nástroje dešti nebo působení vlhkosti. Pokud do elektrického nástroje vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

• Nezacházejte hrubě s napájecím kabelem. Nikdy elektrický nástroj za kabel nenoste. Za kabel netahejte a neodpojujte nástroj od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.

• Při používání elektrického nástroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

• Pokud je nezbytné pracovat s el. nástrojem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost

• Při práci s elektrickým nástrojem dávejte pozor, sledujte, co děláte a používejte zdravý rozum. Nepracujte s elektrickým nástrojem pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s elektrickým nástrojem stačí okamžik nepozornosti a následkem může být vážný úraz.

• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.

• Zabraňte náhodnému spuštění. Před připojením k el. napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač v poloze vypnuto. Přenášením elektrických nástrojů s prstem na spoušti nebo zapnutých elektrických nástrojů nahráváte nehodám.
