KULLANIM KILAVUZU SEV 2416 Q STIGA

DIIKKAT! Makineyi kullanmadan once talimatlar iceren kilavuzu dikkatle okuyun.

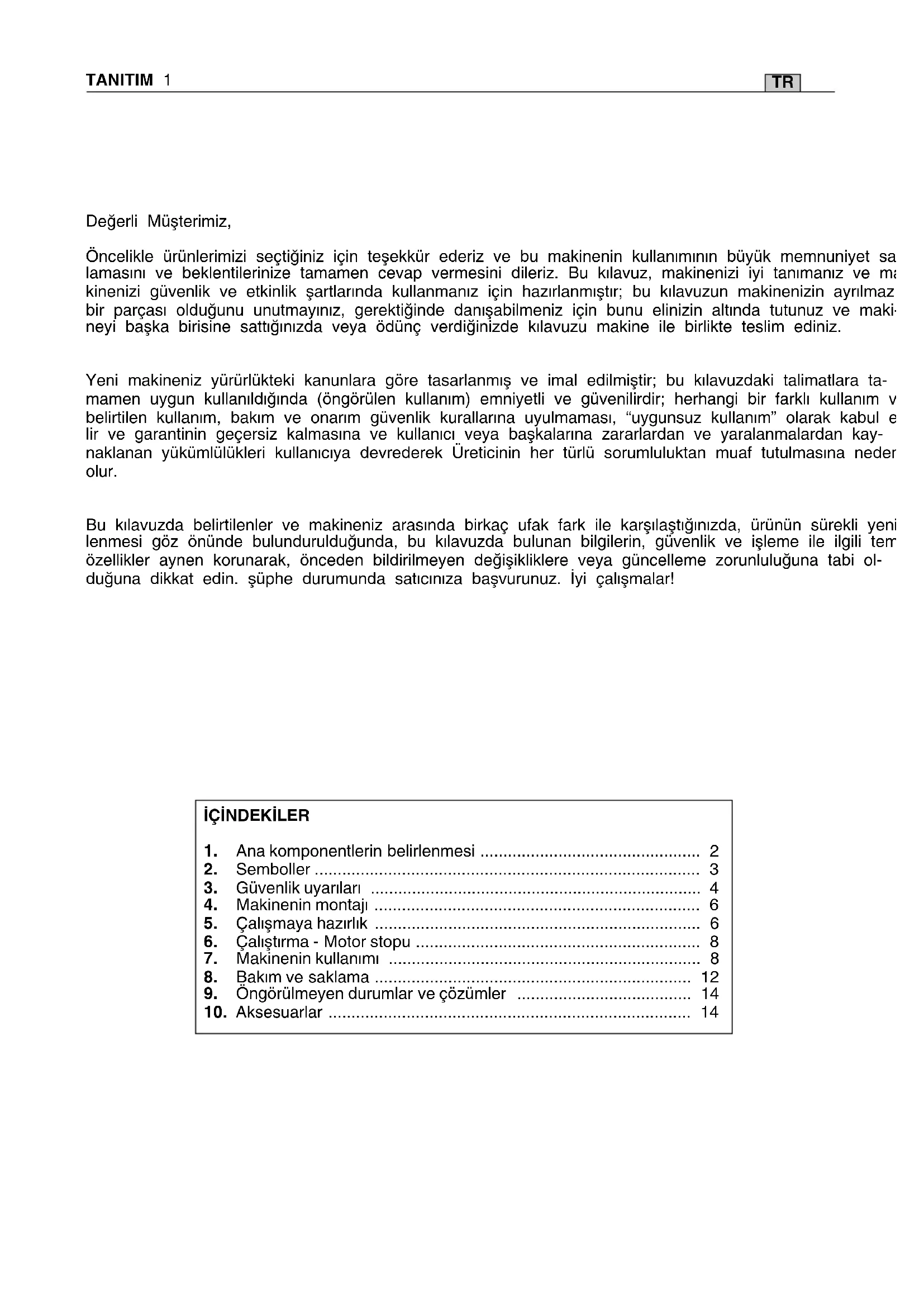

Öncelikle ürünlerimizi seçtiğiniz icin teşekür ederiz ve bu makinenin kullanimin bil yük memnuniyet salamasini ve bekentilerinize tamamen cevap vermesini dileriz. Bu kilavuz, makinenizi iyi tanimaniz ve ma kinenizi güvenlik ve etkinlik sartlarinda kullanmaniz icin hazirlanmistr; bu kilavuzun makinenizin ayrilmaz bir parçası oldugunu unutmayiniz, gerektiğinde dinşabilmeniz icin bunu elinizin altinda tutunuz ve maki neyi böcka birisine sattiginizda veya odunc verdigiinizde kilavuzu makine ile birlikte teslim ediniz.

Yeni makineniz yururlukteki kanunlara gore tasaranmis ve imal edilmistir; bu kilavuzdaki talimatlara tamamen uygun kullanildigianda (ongorulen kullanim) emniyetli ve guvenilirdir; herhangi bir farkli kullanim v belirtilen kullanim, bakim ve onarim gvenlik kurallarina uyulmaması, "uygunsuz kullanim" olarak kabul e lil ve garantinin cepersiz kalmasina ve kullanici veya baskalarina zararlardan ve yaralanmalardan kaynaklanan yukumlulukleri kullaniciya devrederek Ureticinin her turlu sorumluluktan muaf tutulmasina neder olur.

Bu kilavuzda belirtilenler ve makinenizarasinda birkacufakfarkile karilastiginizda,urunun surekli yenlenmesi goz onunde bulundurulduugunda,bu kilavuzda bulunan bilgilerin,guvenlik ve isleme ile ilgili temozellikler aynen korunarak, onceden bildirilmeyen degisikliklere vya guncellemezorunluluuguna tabi olduuguna dikkat edin. suple durumunda saticiniza basvurunuz. lyi calismalar!

ICINDEKILER

1. Ana componentlerin belirlenmesi 2
2. Semboller 3
3. Güvenlik uyariler 4
4. Makinenin montaji 6
5. Calismaya hazirlik 6
6. Calistirma - Motor stopu 8
7. Makinenin kullanimi 8
8. Bakim ve saklama 12
9. Ongorulmeyen durumlar ve cozumler 14
   10.Aksesuarlar 14

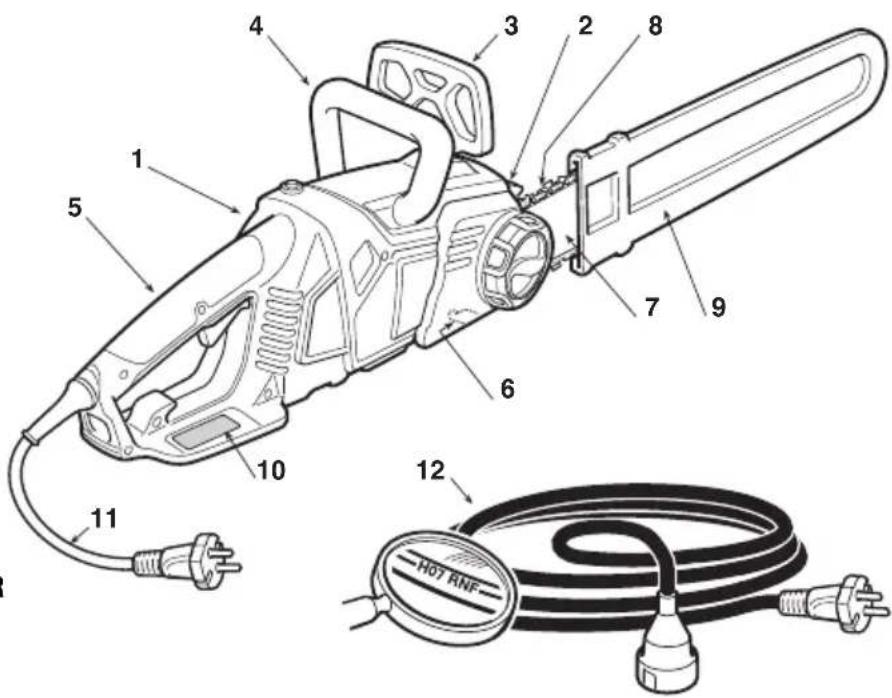

1. ANA KOMPONENTLERIN BELIRLENMESI

ANA KOMPONENTLER

1. Motris unitesi
2. Kanca
3. On el koruma duzeni
4. On kabza
5. Arkakabza
6. Zincir kilit pimi
7. Pala
8. Zincir
9. Pala klifi
10. Makine etiketi
11. Besleme kablosu
12. Uzatma kablosu (tedarik edilmemis)

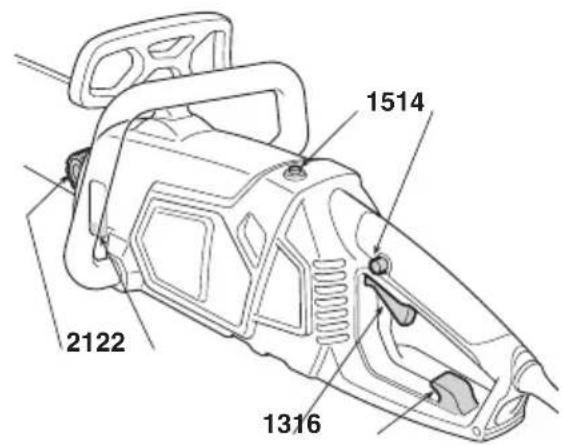

KUMANDALAR VE iKMALLER

1. Salter kolu
2. Emniyet butonu
3. Yeniden duzenlemetusu

4. Uzatma kablosu kancelama

5. Zincir yag deposu kapaqi

6. Zincir yag seviye gostergesi

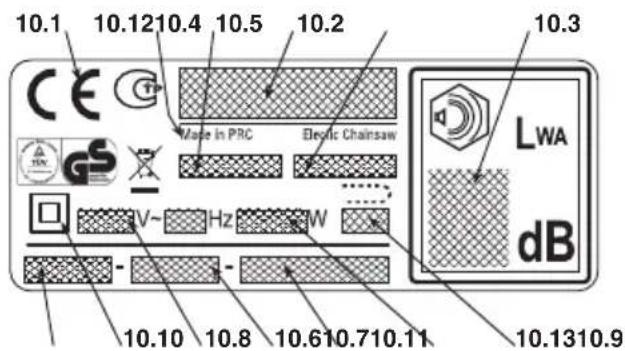

MAKINE ETIKETI

10.1) 2006/42/AT yönemelügen
gore uygünluk markasi
10.2) imalatci adi ve adresi
10.3) 2000/14/AT yonetmeligine gore LWA gurultu emisyon seviyesi
10.4) imalatci referans modeli
10.5) Makine modeli
10.6) Seri numarasi
10.7) imal yili
10.8) Besleme Gerilimi ve Frekansi
10.9) Motor gucu
10.10) Gift yalitim
10.11) Ürün Kodu
10.12) Uretildigi ulke
10.13) Palanin kabul edilen maksimum uzunluğu. Belirtilenden daha uzun boydaki palalarin kullanilmasi yasaktir

Elektrikl cihazlan ev copleriarasina atmayiniz. Atik elektrik ve elektronik cihazlar konulu 2002/96/AT sayil AB Yonnetmeligiine ve bu yonetmeligin milli kanumlara uygun olarak uygulanmasina gore tukenmis elektrikl cihazlar, cereye uyumluk sekilde yeniden kullanilmak amaci ile ayir olarak toplanilmaldirlar. Elektrikl cihazlarin bir copluk ve ya toprak icinde bertaraf edilmeleri halinde, zararl maddeler su katmanlarina ulasabilir ve saglik ve sihdatinizi zararl sekilde etkileyerek gida zincirine karisabilirler. Bu urunun bertaraf edilmesi incn daha detayll bilgi edinem ekzere ev atiklarinin bertaraf edilmesi konusunda yetkili kurum veya Saticiniz ile temas kurun.

Maksimum gürlültü ve titreşim değerleri [1]
Operatör kulağısses Güçüseviyesi (EN ISO 22868)	dB(A)	84,92
- Ölcü belirşiligi (2006/42/AT - EN 27574)	dB(A)	3
Ölcülen ses Güçüseviyesi (EN ISO 22868)	dB(A)	104,92
- Ölcü belirşiligi (2006/42/AT - EN 27574)	dB(A)	3
Titreşim seviyesi (ISO 22867)	m/sec2	3,838
- Ölcü belirşiligi (2006/42/AT - EN 12096)	m/sec2	1,5
TEKNİK VERİLER
Besleme gerilimi	V~	230
Besleme frekansı Hz 50
Motor Gücü W 2400
Pala uzunluğu mm / “ 405 mm 16”
Zincir yüzüncü m/sec 13,5
Ağırkık kg 5,3
Yağ	ml	230

[1]

Uyari:

Belirtlen titresim degeri, standart bir donanum ile belirlenmistir ve gerek elektrikl ekipmanlar ile karilstirma icin gerekke titresmler araciIig ilyukun geci tahmini icin kullanilabilir.

DIKKAT!

Titresimlerin degeri, makinen kullanimina ve donatimina gore degisebilir ve belirtlen degerden fazla olabilir. Kullanciy korumak icin guvenlik tedbirlerinin belirlenmesi gerekir; bunlar, gerek kullanim sartlarnda titresimler tarafindan uretilen yukun tahminine dayanmalidir. Bu amaclia isleme devrinin tum aamaları (ornegin kapanma vya bos isleme) dikkate alnmalidir.

2. SEMBOLLER

1) Bu makineyi kullanmadan once talimat kilavuzunu okuyun.
2) 3) Makine operatörü, makinenin normal Şartlarda surekli günluk kullanimi halinde 85 dB (A) degerine esit veya daha fazla gürültu seviyesine maruz kalabileşigi hakinda uyarilr. Güvenlik gozlukleri ve bir akustik koruyucu kullanin.

4) Yagmur (veya nem).altinda birakmayin.
5) Kablo (veya uzatma kablosu) hasar gormus veya kesilmis ise, fisi derhal elektrik prizinden cikarin.
6) Palanin kabul edilen maksimum uzunluğu. Belfirtilenden daha uzun boydaki palalarin kullanilmasiyasaktir.

MAKINE UZERINDEKI ACIKLAYICI SEMBOLLER (mevcut ise)

11) Zincimontajyönu

12) Zincir akis yonu

13) Palayi gevsetmek (a) veyasikistirmak (b) icin rotasyonyon yonu

3. GÜVENLIK UYARILARI

KILAVUZUN OKUNMASI

Kilavuz metninde özel onemli bilgiler iceren bazı paragraflar, farkl belirginleşirme dereceleri ile isaretlenmistir; bunun anlamı asagidaki gibidir:

NOT

veya

ONEMLI

sar yaratmamak amacylya daha onceden belirtilenleri, aciklammalar veya diger bilgiler ile tamamlar.

DIKKAT!

Uyulmamasi halinde kiisel yara

lanma veya uçuncu Şahíslarin yaralanmasi ihtimali.

TEHLIKE!

Uyulmamasi halinde, ölüm tehli

kesi ile ciddi kisesel yaralanma veya üçuncü sahislarin yaralanması ihimali.

ELEKTRIKLI ALETLER iCIN GENEL GUVENLIK UYARILARI

DIKKAT!

Butun guvenlik uyarilarini ve bu

tun talimatlari okuyun. Uyarilara ve talimatlara uyulmamasi; elektrik carpmalarina, yanginlara ve/veya ciddi ya-ralanmalara neden olabilir.

Butun uyarilari ve talimatlari ileride danismak icin saklayin.

Uyarilarda belirtilen "Elektrikli alet" terimi, elektrik agindan beslenen cihaziniza iliskindir.

1) Calisma alaninin guvenligi

a) Calisma sahasini temiz tutun ve iyi aydinlatin. Kirli ve gduzensiz alanlar, kazalarin gereklesmesini kolaylastirr.

b) Elektrikli aleti, patlama riskli ortamlarda, alev alabilir sivilar, gaz ve toz mevcudiyetinde kullanmayin. Elektrikli alelter, tozu veya buharlan tutusturabilir kivilcimlar uretiler.

c) Bir elektrikli alet kullanilrken tocuklari ve cevredekileri uzak tutun. Dikkat dagilmalari kontrl kaybina neden a) olabilir.

2) Elektrik güvenligi

a) Elektrikli aletin fisigi, elektrik prisine uygun olmalidir. A-sla fis üzerinde degisiklik yapmayin. Topraklama ile donatilmis elektrikli aletler ile adaptor kullanmayin. Üzerlerinde degisiklik yapilmamisi fisler ve prize uygun fis-c) ler elektrik carpmasi riskini azaltir.
b) Vucudunuzun; borular, radyatorler, ocaklar, buzdo-laplari gibi topraklanmis veya toprak olarak gorev yapan bir iletkene baglanmis yüzeyler ile temas etmesinl) onleyin. Vucut, topraklanmis veya toprak olarak gorev yapan bir iletkene baglanmis yüzeyler ile temas ettiginde, elektrik carpma riski artar.
c) Elektrikli alelteri yagmur altunda ve islak ortamlarda birakmayin. Elektrikli bir aletin icine sizan su, elektrik carp-e) ma riskini aririr.
d) Kabloyu uygunsuz sekilde kullanmayin. Aleti tasimak, cekmek veya prisden cikarmak icin kabloyu kullanmayin. Kabloyu; isidan, yagdan, keskin koselerden veya hareket halindeki parcalardan uzak tutun. Hasar gormus veya dolanmis bir kablo elektrik carpma riskini ar-tirir.

e) Elektrikli alet disarida kullanildigianda, disarida kulla-nim icin uygun bir uzatma kablosu kulla-n. Disarida kulla-nim icin uygun bir uzatma kablosunun kulla-ni elektri krepma riskini azaltir.
f) Islak bir ortamda elektrikli bir aletin kullanimi kacinil-maz oldugunda, diferansiyel bir salter (RCD-Residual Current Device) tarafindan korunan bir elektrik prizi kullanin. Bir RCD'nin kullanilmasi elektrik carpma riskini az-altir.

3) Kisisel guvenlik

a) Elektrikli bir aleti kullanirken dikkatli olun, yapmakta oldugunuz isi kontrl edin ve sagduyulu davranin. Yorgun oldugunuzda veya uyusturucu, alkol veya ilac etkisi.altinda bulundugunuzda elektrikli aleti kullanmayin.Bir elektrikli alet kullanirken bir anlik dikkatsizlik, ciddi bireysel yaralanmalara neden olabilir.
b) Koruyucu giysiler kullanin. Daima koruyucu gozlukler takn. Toz onleme maskeleri, kaymayi onleyici guvenlik ayakkabilari, koruyucu kasklar veya kulakliklar gibi kisesel koruyucu bir donanim kullanimi, bireysel yaralanmalari azaltir.
c) Kazara calistirmaları onleyin. Fisi takmadan, elektrikli aleti kavramadan veya taşmadan once salterin «OFF» pozisyonunda bulundugundan emin olun. Bir elektrikli aletin parmak salter üzerinde olarak taşınması veya salter «ON» pozisyonu üzerinde olarak aletin fisinin elektrik prizine baglanması, kazalarin.Sinceklesmesini kolaylastir.an ki ile takın.
d) Elektrikli aleti calistirmadan once her anahtari veya ayarlama aletini cikarin. Doner bir parca ile temas halinde kalan bir anahtar veya bir alet, bireysel yaralanmalara nen den olabilir.
e) Dengenizi kaybetmeyin. Daima uygun destek ve dengeyi koruyun. Bu, beklenmedik durumlarda elektrikli aletin daha iyi bir kontrlunu saglar.
f) Uygun sekilde giyinin. Bol giysiler giymeyin veya takitakmayin.Saclari, giysileri ve eldivenleri hareket halindeki parcalardan uzak tutun.Acik giysiler, taklar veyauzun saclar hareket halindeki parcalara takilabilir.
g) Toz cikarma ve toplama tesislerine baglanacak aparatlarin bulunmasi halinde, bunlarin uygun sekilde baglandiklarindan ve kullanildiklarindan emin olun.Bu aparatlarin kullanimi,tozdan kaynaklanan riskleri azaltabilir.

4) Elektrikli aletin kullanimi ve korunmasi

Elektrikli aleti asiri yuklemyin. Ise uygun elektrikli aleti kullanin. Uygun elektrikli alet, tasarlanmis oldugu hizda, calismayi daha iyi vedaughteri sekildeGPCk- lestirecekir.

b) salter, elektrikli aleti duzenli olarak calistiracak veya durduracak kapasitede olmadiginda, elektrikli aleti kullanmayin. salter tarafindan isletilemeyen bir elektrikli alet tehlikelidir ve onanlmalidir.

Her ayarlamayi ve aksesuar degisiminiGPCkelestirmeden once veya elektrikli aleti kaldirmadan once fisi elektrik prizinden cekin. Bu onleyici guvenlik onlemleri, elektrikli aletin kazara calistirlma riskini azaltir.

Kullanilmayan elektrikli aleteri*cocuklarin ulasamayacagi yerderde muhafaza edin ve elektrikli alet ve bu talimatlhar hakkinda bilgisi bulunmayan kisilerin aleti kullanmalarina izin vermeyin. Elektrikli aleter, deneyimsiz kuncaniclar tarafindan kullanildiklarnda tehlikelidir. Elektrikli aleterin bakimina ihtimam gosterin. Hareketli parcalarin hizalanmis ve harekette serbest olduklarini, parcalarda kirlma olmadigi veya elektrikli aletin islemesini etkileyebilecek herhangi bir durumn bulunmadigi kontrl edin. Hasar halinde elektrikli alet, kullanilmadan once onarilmaldir. Bircok kaza, yetersiz bir bakimdan kaynaklanir.

f) Kesim organarini bilenmis ve temiz tutun. lyi bilenmis

kesiciler ile kesim organlarinu uygun bir bakimi, bunlan ta-Ucun temasi, baz durumlarda kilavuz palay yukariogrve okilmalarara karsi daha fazla korur ve daha kolay kontrl e-peratoreogrdu geriye iterek aniden ters tepkiye neden olabilir. dilebilar kilar.

g) Elektrikl aleti ve iliskin aksesuarlari, calisma sartlarina zincirin, kilavuz palanin ust kismi uzerinde kilitlenmesi, diveGPCkeleirecek calisma tipine dikkat ederek, te- sli zinciri hizli sekilde operatore dogru gerije itebilir.
dark edilmis talimatlara gore kullanin. Bir elektrkli aletin ongorulenldern farkl islemler icin kullanimi, tehlikeli durumlara neden olabilir.
5) Teknik servis
a) Elektrikli aleti, sadece orijinal yedek parçalar kulla-narak, nitelikli personele onartin. Bu, elektrikli aletin venliginin korunmasini saglar.
Belirtilen reaksiyonlardan biri veya digeri, testerenin kontrolunn kayip edilmesine neden olabilir ve buogrultuda kisiye ciddi zararlar verebirir. Sadece testereye entegre edilmis guvenlik duzenlerine guvenilmemelidir. Zincirli testere kullanicisi, kesme isi boyunca kaza veya yaralanma risklerini onlemek icin muhtelif tedbirler almalidir. Ters tepki, aletin kotu kullani-minin ve/veya dogru olmayan isleme prosedürlerinin veya sart-larinin sonucudur ve asagida belirtilen uygun tedbirler alinarak onlenebilir:

ZINCIRLI TESTERELERIN GUVENLIK UYARILARI

Zincirli testere isler konumdayken vucudun tum kismalarini, disli zincirden uzak tutun. Zincirli testereyi calistirmadan once, disli zincirin herhangi bir seye degmedigiinden emin olun. Zincirli testereler isletilirken bir anlik dikkatsizlik, giysilerin veya vucudun disli zincire takilip kalmasina neden olabilir.
- Sag el, daima arka kabzayi ve sol el on kabzayi kavra maldir. Zincirli testereyi tutmada aller asla degistirilmeme-lidir, cunku kisinin Kendisinin kazaya ugrama riski artar.
Güvenlik gozlukleri ve bir akustik koruyucu kullanin. Kafa, ell er ve ayaklar icin diger koruma donanimilarin• kullanimi tavsiye edilir. Uygun koruma giysilerinin giyilmesis, disli testerenin kazara degmesi bile dahil, ucan kymiklardan kaynaklanan vucut kazalarini onleyecekir.
- Bir açaç uzerinde zincirli testereyi kullanmayin. Bir açaç uzerinde bulunulurken zincirli testerenin isletilmesi, vucutta yaralanmalara neden olabilir.
- Ayagin dokru yaslanma noktasini daima koruyun ve zincirli testereyi, sadece sabit, guvenli ve tesviyeli bir yüzey uzerinde durarak isletin. Merdivenler gibi kaygan veya dengesiz yüzeyler, zincirli testerenin denge veya kontrrol kaybina neden olabilir.
- Gergin bir dal kesildiginde, ters tepki riskine dikkat e-lirtilen bilgilere ve orneklere gore gereklestirilecek calisma tildmelidir. Ahsap liferin gerginligi serbest kaldiginda, donuspine en uygun kasim tekniklerini uygulayin (bakiniz baslik 7). etkisi ile yuklenen dal, operatore carpabilir ve/veya zincirli testereyi kontrl disi firlatabilir. Besleme kablosunu, dallara veya baska engellere dolan
- Genc calliklar ve calilar kesildiginde azami dikkat go-m sterin. Ince malzemeler, disli zincire sikisabilir ve sizin yonunzeogrdu firlatilabilir ve/veya dengenizi kaybetmenize ne den olabilir.
Zincirli testere kapali oldugunda, bunu vucudunuzdan uzak tutarak on kabza araciligi ile taşiyin. Zincirli testere taşindiginda veva kaldirildigianda kilavuz palanin ki- lifi daima takili olmalidir. Zincirli testerenin.Doğru sekilde a tutulmasi, seyyar disl zincir ile beklenmedik temas ihimalini azaltacaktir.
- Yaqlamaya, zincirin gerginligine ve yedek aksesuarla ra iliskin talimatlara uyun. Gerginligi ve yaqlamasiogr u olmayan bir zincir, gerek kirlabilir gerekke ters tepki riskin tirabilir.
Kabzalarikuru, temiz, yag ve gres izleri olmadan muha-faza edin. Gresli, yaqli kabzalar kaygandir; bu sekilde kon-M trol kaybina neden olurlar.
- Sadece tahta kesin. Zincirli testereyi, öngörülmeyen kullanimlar icin kullanmayin. Örneğin: Zincirli testereyi plastik malzemeleri, insaat malzemelerini veya tahta olmayan malzemeleri kesmek icin kullanmayin. Zincirli testerenin, öngörulen islemlerden farklislemler icin kulla-masi tehlile durumlara neden olabilir.
Kollarinizi asiri sekilde ileriye dokru germeyin ve omuza- boyu uzerindeki yuksekliklerde kesme yapmayin. BuTedbir, uclar ile kazara temaslar onlemeye katkida bulunurve beklenmedik durumlarda zincirli testerenin daha iyi kontrol altinda tutulmasini saglar.
Sadece uretici tarafindan belirtilen kilavuz palaril ve zincirleri kullanin. Uygun olmayan yedek kilavuzlar ve zincirler, zincirin kirlmasina ve/veya ters tepkilere neden olabilir.
Zincirli testerenin bilenmesi ve bakimi hakkinda ureticinin talimatlarina uyun. Derinlik seviyesinin azalmasi, ters tepilerin artmasina neden olabilir.
- Elektrikl testerenin kullanim teknikleri
Daima güvenlik uyarilarina uyun ve kullanim talimatlarda be-lirtilen bilgilere ve orneklere goreGPClestirilecek calisma ti-spine en uygun kesim tekniklerini uygulayin (bakinz baslik 7).
Besleme kablosunu, dallara veya baska engellere dolanmayacak sekilde yerleştin.
- Elektrikli testerenin güvenli sekilde hareket ettirilmesi
Makinenin hareket ettilimesi veya tasinmasi her gerektiginde asagidakileri yapmak gerekir:
motoru kapatin, zincirin durmasini bekleyin ve makineyi elektrik sebekesinden ayirin;
- pala kilifi nuygulayin;
-armakineyi sadece kabzalardan tutun ve palayi, mars yonununtersine yonlendirin.
-Makinenin bir motorlu taşit ile tasınması halinde, makinenin higi kimse icin bir tehlüke olusturmayacak sekilde yerleştinilmesi ve saglam sekilde bloke edilmesi gerekir.
- Yeni baslayanlar icin tavyieler

TERS TEPKIN IN NEDENLERI VE OPERATOR ICIN TEDBIR

Kilavuz palanin ucu veya tepesi bir nesneye dokundugunda veya tahta, disli zinciri kilitleyerek kosim bolumunde kendi icinde kapandiginda ters tepki gerektelebilir.

Testereyi, zincirli testerenin kabzaları etrafinda basparmaklar ve parmaklar ile her iki eliniz ile sabit ve kararlı sekilde tutun ve vucudunuzu ve kollarinizi, ters tepki güclerine direnc gostermenizi saglayacak birpozisyona getirin. Ters tepki gücleri, meydana gelebilecek durumlara karsi tedbir alinmis olması halinde, operatör tarafindan kontrol.altinda tutulabilir. Zincirli testerenin hareketegecmesine izin vermeyin.

Bir kesip devirme veya dallari budama islemini ilk kezgerekkestirmeden once asagidakileri yapmak gerekir:

• bu tip donanimin kullanimi hakkinda özel bir egitim almis ol-mak;
• isbu kilavuzda bulunan guvenlik uyarilarini ve kullanim talimatlarini dikkatli okumus olmak;
• makine ve en uygun kesim tekniklerine iliskin gerekli bilgileri edinecek sekilde yerdeki veya bicki sehpasina sabitlenmis tomruklar uzerinde denemeler yapmak.

4. MAKINENIN MONTAJI

1. AMBALAJIN iCERiG

Makinenin ambalaji asaigidakileri icerir:

-motrisunitesi,
- pala,
-zincir,
- pala kili fi,
- belgeleri iceren zarf.

ÖNEMLI

Makine, pala ve zincir desu bos olarak teslim edilir.

DAIKKAT!

Ambalajin acilmasi ve mon

tajn tamamlanmasi diz ve saglam bir yuzey uzerindeGPCkelestirilmelidir, makinenin ve ambalajarin hareket ettilmeleri icin yeterli derecede yer bulunmalidir ve daima uygun aletler kullanilmalidir.

Ambalaj malzemelerinin bertaraf edilmesi yurlukteki yerel hukumlere goreGPCleStirilmelidir.

2. PALANIN VE ZINCIRIN MONTAJI

DIIKKAT!

Pala ve zinciri tutmak icin

her zaman saglam eldivenler giyin. Makine emniyetini ve etkinligini tehlikeye sukmamak icin pala ve zincir montaji esnasinda maksimum dikkat gosterin; herhangi bir süpe halinde, Saticiniza danisin.

Palayi monte etmeden once zincir freninin takili ol-madiigni kontrol edin; bu, on el koruma duzeni tamamen gerije, makine govdesine dokrucekili ol-dugunda elde edilir.

DAIKKA

bagli olmadigiindan emin olun.

• Kolu (1)oczun ve surukleme pinyonuna ve pala yuvasina erismek icin karteri kaldirn (Res. 1).
  Zinciri, kayma yönüne uygun olmasina dikkat ederek pala üzerine monte edin; pala ucu tahrik pinyonu ile donatilmış ise, zincir surükleme baklalinin pinyin acıkliklarina dokru sekilde girdiklerine dikkat edin (Res. 2).
• Palayi (2), basşiz vidayı gerdirme duzeni (2a) araciliğiyla pala deliğineGPCirerek monte edin ve palayı makinegovdesinin arka kismina dokru geriletin (Res. 3).
• Zinciri sürükleme pinyonu etrafina sarin (Res. 4) ve zincirin ilk on gerilimini elde etmek icin pa-layi ileridoğan itin.
• Kolu (1) kiltlemeden sikistirarak karteri yeniden monte edin.
• Doğru zincir gerilimini elde edinceye kadar, bilézişi (3) daß yelkovani yönunde cevirin (Res. 5)
• Palayi kalkik tutarak, kolu (1) dibine kadar kilitleyin (Res. 6).

5. CALISMAYA HAZIRLIK

1. MAKINE KONTROLÜ

DAIKKAT!

Makinenin elektrik prizine

bagli olmadigiindan emin olun.

Calismaya牌照，aśāgīdakileri yap-mak gerekir:

• elektrik sebekesi gerilimi ve frekansinin "Makine-Etiketinde" belirtilen degere uygun oldugunu kontrol edin (bakıniz basl. 1 - 10.8);
• makine ve pala üzerinde gezemis vidalar bulunmadigni kontrol edin;
• zincirin,ogrugerilmis,bilenmis oldugunve hasar izleri bulundurmadigi kontrl edin;
• makine kabzalarinin ve korumalarinin temiz ve kuru,.Doğru monte edilmis ve makineye saglam

sekilde sabitlenmis oldugunu kontrl edin;

• zincir freninin etkinligini kontrol edin;
• salter kolunun ve emniyet butonunun, zorlamasiz, harekette serbest olduklarini ve birakildiklarinda, otomatik ve süratli sekilde notr pozis-yona donduklerini kontrol edin;
• emniyet butonuna basilmadikca salter kolunun bloke konumda kaldigini kontrol edin;
• sogutma havasi geçitlerinin talas veya artiklar tarafindan tikanmis olmadiklarini kontrol edin;
• besleme kablosu ve uzatma kablosunun hasarin- li olmadiklarini kontrol edin;
• zincirin yag seviyesinin «MIN» isareti alta ol-madiğıni kontrl ediniz ve gerekmesi halinde,agens uzundan yaklaşik 1 cm'ye kadar doldurunuz.

2. ZINCIR GERGINLIIGIN TETKIK EDILMESI

DIKKAT!

Makinenin elektrik prizine

bagli olmadigiindan emin olun.

Kolu (1) gevsetin. (Res. 5).
Zincirin dokru sekilde gerilmesini elde edene\ kadar bileziige (3) uygun sekilde mudahale edin\ (Res. 5).
- Palayi kalkik tutarak, kolu (3) dibine kadar kilitleyin (Res. 6).

Gerginlik, zincir pala ortasinda tutulduğunda sürkleme baklaları kilavuzdan*cikmadiklarinda dokdur (Res. 7).

Freni gevsetmek icin salteri ve emniyet butonunu basili tutun ve bir tornavida yardimi ile, kaymanin sirzrolama olmadan gerekteklestiginden emin olma icin, zinciri kilavuzlar boyunca kaydirn.

3. ZINCIR FRENININ TETKIK EDILMESI

Bu makine iki durumda muddahale eden cift fremleme sistemi ile donatilmistir.

a) Salter kolu birakildiginda, makinenin durdurulmasindan sonra zincirin donmeye devam etmesi halinde meydana gelebilecek yaralanmatehlikesini onlemek amaciyla, otomatik olarak zinciri yavaşlatan ve hareketini durduran bir fren devreye girer.
b) Calisma esnasinda geri donus (ters tepki) durumunda, pala uyunun, yukari dokru sert b hareketle, elin on korumaya carpmasina nen den孕期 hatali temasi sonrasinda. Bu durum frenleme eylemi zincir hareketini durdurur ve frenin devreden cikanlmasi icin manuel olarak gozulmesi gerekir.

Bu fren, on siper ileri itilerek manuel olarak da is letilebilir. Freni serbest kilmak icin on siperi, klik sini duyana kadar kabzayaogr u itin.

Frenin etkinligini kontrol etmek icin asagidakileri yapmak gerekir:

• Makineyi on kabzadan kavrayarak motoru calistirin ve on el koruma duzenini basparmaginiz pala yonune ileri itin.
  -Fren devreye girdiginde, salter kolunu birakin.

Fren devreye girer girmez zincirin derhal stop et-mesi gerekir.

DIKKAT!

Zincir fremiogrupsekilde

calismiyor ise, makineyi kullanmayin ve gerekli kontroller icin Saticiniza basvurun.

4. ZINCIR YAGLAYICI

ÖNEMLI

Sadece motorlu testere icin

spesifik yag veya motorlu testere icin yapiskan yag kullanin. Depo icinde filtreyi tikamamak ve yag pompasini telafi edilemez sekilde zarara ugratmamak icin icinde kir bulunan yag kullanmayin.

ÖNEMLI

Zincirin yağlanması icin spe

sifik yag, biyolojik olarak czülebilir turdendir. Mineral yag veya motor yaginin kullanimi, cevreye cddi sekilde zarar verir.

Iyi kaliteli bir yag kullanimi, kesim organannin etkin sekilde yağlanmalarini saglamak icin cok onemlidir; kullanımş veya Dennis kaliteli bir yag, yaglamayi tehlikeye atar, zincir ve pala Ömrūnü azaltır.

ÖNEMLI

Makineyi kullanmadan once

her defasinda yag seviyesinin kontrl edilmesi ve agiz ucundan yaklasik 1 cm'ye kadar doldurulmasi daima uygun olur. Yag seviyesi «MIN» isaretinin alteina inmemelidir.

NOT

key pozisyonda olacak sekilde, makinenin sag yana yatirilmasi uygun olur.

5. ELEKTRIK BAGLANTILARI

TEHLIKE!

Nem ve elektrik birbirle

rine uyumludegildir.

SeElektrik kabolari ile calisma ve bunlarin baglantilarinin yapilmasi kuru yerderde gerekteklestirilmelidir.

• Bir elektrik prizini veya bir kabloyu asia Islak bir bölgge (su birikintileri veya nemli toprak) ile temas ettirmeyin.

Uzatma kablolari, minimum 1,5 m'kesit ve tavyiye edilen 30 m'lik maksimum uzunluk ile H07RN-F veya H07VV-F tipinden daha alçak kalite de ol-mamalidir.

Asiri isinmasini onlemek icin calisma esnasinda uzatma kablosunu sarilmis olarak tutmayin.

TEHLIKE!

Her turlu elektrikli apara

tin binanin elektrik sebekesine surekli olarak\ baglantişi yururlukteki standartlara uygun olarak nitelikli bir elektrikci tarafindanGPCleş-tirilmelidir. Doğru olarakGPCleştirolmemis\ bir baglanti, olüm dahil olarak kılıter icin ciddi zararlara yol acabilir.

A TEHLIKE!

Cihazi, salma akimi 30mA'yi

asmayan bir diferansiyel (RCD - Residual Current Device) araciligi ile besleyin.

ÖNEMLI

Elektrik akiminda kesintileri

önlemek icin:

• elektrik tesisinin toplam kapasitesinin uygunlu-gunu kontrol ediniz;
• makineyi, yeterli amper kapasitesi ile, bir elektrik prizine baglayiniz;
• aynianda, yuksek emis gucune sahip baska elektrikli cihazlar kullanmaktan kaçıniniz.

6. CALISTIRMA - MOTOR STOPU

MOTORU CALISTIRMA (Res. 12)

Motoru calistirmadan once asaigidakileri yapmak gerekir:

• Arka kabzada bulunan kablo kenedine uzatma kablosunu (1) kancelayin.
• ONCE beslme kablosunun fisini (2) uzatma kablosuna (3) baglayin ve SONRA uzatma kablosunu elektrik przyzine (4) takin.
• Pala kilifi siperini ckarin.
• Palanin topraga veya diger nesnelere degmedi-ginden emin olun.

Motoru calistirmak icin asagidakileri yapmak gerekir (Res. 12):

1. Zincir fremini devreden cikarin (5) (ön el korumā duzeni on kabzayadoğançekilmis).
2. Makineyi iki el ile saglam sekilde tutun.
3. Emniyet butonuna (6) basin ve salteri (7) calistirin.

NOT

salter birakildiginda emniyet

butonu debloke olur ve motor stop eder.

DIKKAT!

Zincirin durmasi, motor

kapatildiktan bir saniye sonraGPCkelebi-lir.

MOTOR STOPU

Motoru durdurmak icin asağidakileri yapmak gerekir:

salteri birakin (7).

• ONCE uzatma kablosunu (3) elektrik prizinden (4) cikarin ve SONRA makinenin besleme kablosunu (2) uzatma kablosundan (3) cikarin.

7. MAKİENİN KULLANIMI

DAIKKAT!

Kendinizin ve baskalarinin

guvenligi içn aşagidakileri yapin:

1) Talimatlari onceden dikkatle okumadan makineyi kullanmayin. Kumandalari ve makinenin uygun kullanimini iyi ögrenin. Motoru hizli bir sekilde durdurmayi ögrenin.

2) Makineyi, tasarlanmis oldugu amaç dokultusunda, yani "pala uzunluguna orangil açaçlarin kesilip devrilmesi, parçalara böünmesi ve dallarin budanmasi" ve benzer Özellikferdeki odundan nesneler icin kullanıniz. Isbu klavuzda detayl olarak belirtilmemis akse-suarlarin kullanimasi gibi herhangi bir farkli kullanim da tehlikeli olabilir ve makineye zarar verebilir. Aşagida belirtilenler

(örnek olarak, ancak sadece bunlarla sinirli olmaksizin) uygunsuz kullanim olarak adedilir:

• Citlerin duzenlenmesi;
• Oyma isleri;
• Genel olarak tezgahlarin, kasalarin ve ambalajlarin kesilmesi;
• Civi, vida veya her turlu metal component iceren mobilyalarin veya diger nesnelerin kosilmesi;
• Kasaplik islerinin gerekteklestirilmesi;
• Makinenin nesneleri kaldirmak, hareket ettirmek veya parcalara ayirmak icin kalirac olarak kullanilmasi;
• Makinenin, sabit destekler üzerinde kilitlenmis olarak kullanilmasi.

3) Baska kiselere veya onlarin mallarina gelebilecek kazalardan ve beklenmedik olay

lardan operatörün veya kullanicinin so- rumlu oldugunu unutmayin.

4) Bu makinenin atesleme tesisati, vasat buyuklukte bir elektromanyetik alan yaratir; ancak, operatoren vucuduna implant edilmis aktif veya pasif tibbi cihazlarin islemesi uzerinde etkilesim gosterme imkani tamamen goz ardi edilemez. Bu tur etkilesimlerin operatoren sacli acisindan olasi ciddi risklere yol acabilece dikkate alin malidir. Bu dofrultuda,makineyi kullanmadan isbu tibbi cihazlari tasiyanlarin, once doktora veya soz konusu makinerin ureticilerine danismasi tavsiye edilir.
5) Bu makinenin elektrik tesisati,VASAT bu-yuklukte bir elektromanyetik alan yaratir; ancak, operatoren vucuduna implant edilmis aktif veya pasif tibbi cihazlarin islemesi uzerinde etkilesim gosterme imkani tamamen goz ardi edilemez. Bu tur etkilesimlerin operatoren sagligi acisindan olasi ciddi risklere yol acabilecegi dikkate alinmalidir. Buogrultuda, makineyi kulanmadan isbu tibbi cihazlari taşiyanlarin, once doktora veya soz konusu makinerin ureticilerine danismasi tavsiye edilir.
6) Sadecegün isiginda veya yeterli yapay i-sik ile calisin.
7) Metal Çitlerin yakinindoGPCEKLESTIRilen calismalarda maksimum dikkat gosterin.
8) Zincirin elektrik kablosuna degmesini onleyin. Uzatma kablosunun kazaenoczulmesini onlemek icin kablo kenedini kulla-nin, ayni zamanda zorlamadan prize dogru takilmayi garanti edin. Kottu yalitilmis ise, asla gerilim alta olan bir elektrik kablosuna dokunmayin. Kullanim esnasinda uzatma kablosunun hasar gormesi halinde, kabloya dokunmayin ve derhal uzatma kablosunun elektrik sebekesine baglantisini czun.
9) Palayi, yabanci cisilmere sert sekilde carptirmamaya ve zincir hareketinin nen den oldugu olasi materyal sekmelerine dikkat edin.
10) Asagidaki durumlarda motoru durdurun ve makineyi elektrik sebekesinden ayirin:
- makineyi her denetimsiz biraktiginizda;
- makineyi kontrol etmeden, temizlemeden veya makineye mudahale etmeden once;
- yabanci bir cisme carptiktan sonra. Makineyi yeniden kullanmadan once olasi hasarlari kontrl edin ve gerekli onarimali gerektelestirin;
- Makine anormal sekilde titremeye baslarsa (Derhal titresimlerin nedenini a-rayin ve uzman bir merkez nezdinde gerekli kontrolleri gerektelestirin).
- makine kullanilmadiginda.

ÖNEMLI Doğru sekilde kullanilmayan bir elektrikl testerenin baskalar icin bir rahatsizlik teskil edbileceşi ve cevreyi buyuk olçüde etkileyebileceşi asla unutmayın.

Baskalarina ve cevreye saygi icin asagidakileri yapmak gerekir:

• Bu makineyi baskalarini rahatsiz edebilecek saatlerde ve ortamlarda kullanmaktan kaçınin.
• Kesim sonrasinda materyallerin bertaraf edilmesinde yerel kanumlara aynen uyun.
• Yaglarin, asinmis parcalarin veya cevreye zarar verebilecek herhangi bir nesnenin bertaraf edilmesinde yerel kanunlara aynen uyun.
• Calisma esnasinda, zincirin yağlanması icin gerekli, belli bir miktar yag cevreye atilir; bu nedenle sadece bu kullanim icin Özel, biyolojik olaraközülebilir turden yağlar kullanin.
• Yangin riskini onlemek icin makineyi sicak motor ile yapraklar veya kuru otlararasinda birakmayin.

DIKKAT!

Makinenin kesip devirme

ve dallari budama icin kullanilmasi, özel bir egitim gerektirmektedir.

1. CALISMA ESNASINDA GERCEKLESTIRILMESI GEREKEN KONTROLLER

Zincir gerinliginin kontrlu

Calisma esnasinda zincir kademeli bir uzamaya tabi tutulur ve buogrultuda gerinliginin sik sik kontrol edilmesi gerekir.

ÖNEMLİ

Ilik kullanim suresi esnasinda

(veya zincir degistirildikten sonra), zincirin ayarlanmasina baglı olarak daha sik kontrol yapilmasi gerekir.

DIKKAT!

Zincirin kilavuzlardan cik

masi halinde tehlikeli durumlar yaratmamak icin gevsemis zincir ile calismayin.

Zincirin gerginligini ayarlamak icin 5.2 Basiiginda belirtildigi gibi islemGORUN.

- Calisma esnasinda stop

Bu makine, asiri yülere karsi bir salter araciligiyla korunur. Zincirin bloke olmasi halinde (ornegin kesim duzeninin bloke olmasi, zincir dislerinin kirlnesisi veya kesimde asiri yuk olusmasina bagli ola

rak), asiri yuk salteri, elektrikli testereyi korumak amaciyla, cereyan beslemesini otomatik olarak keser.

ÖNEMLI

A'yi astiginda muddahale eder, ve tamamen soguduktan 30 saniye sonra iliskin tuça basildigi (15) takirde manüel olarak yeniden duzenlenebilir.

Makineyi yagsiz kullanma

yin! Depodaki yag seviyesi seffaf gõsterge araciliğile görulebilir. Makine her kullanildiginda yag de-posunun ažina kadar doldurulduğundan emin olun.

sekilde kesilip devrilmelidir. Agacin, elektrik dagitim hattina temas etmesi halinde bu durum, sebekeden sorumlu firmaya derhal bildirilmelidir.

Zincirli testerenin operatür, ağacin kesilip devrilmesinden sonra yuvarlanması veya üzerine devrilmesi mumkün zeminin yukarışda bulunmalidir.
- Kesim islemlerine bestehtamadan once, engelerden serbest tutulacak bir kacis yolunun hazirlanmasi tavsiye edilir. Kacis yolu, Res. 15'te gosterildigi gibi, ongorulen devrilmte hattinin arkasinda diyagonal olarak ve gerijeogrui acilmalidir.
- Agaci kesip devirmeye baslamadan once, aça-cin devrileceşi sekli degerlendirmek icin açacinDOGAL eğimini, dallarin daha buyuk oldugu kismi ve ruzgarin yönunü dikkate almak gerekir.
- Agactaki kiri, taşları, kabuk parçalarını, civileri, metal noktaları ve telleri giderin.

DIKKAT!

Yag akisinin kontrlu ya-

pildiginda pala ve zincirin iyi yerleştilmiş olduclarindan emin olun.

Motoru calistirin ve zincir yaginin resimde (Res.

13) gosterildigi gibi daßildigrin kontrol edin.

2. KULLANIM YONTEMI VE KESIM TEKNIKLERI

- Tabanda centik

Res. 16'da gosterildigi gibi, devrilme yonune dik olarak aagacin capinin 1/3'ü uzerinde bir yarik gerektelestirin.

Irk olarak alt yatay yarikgereklestirin.

Bu, ikinci yarikgereklestirildiginde disli zincirin veya kilavuz palanin kilitlenmesinin onlenmesini saglayacaktir.

Bir kesip devirme veyaDLLARI budama isini ilk kez gereklestirmeden once makine ve en uygun kesisin tekniklerine iliskin gerekli deneyimi kazanmak icin yerdeki veya bicki sehpasina sabitlenmis tomruk- -lar uzerinde denemeler yapilmalidir.

Kesip devirme arka kesimi

• Res. 16'da gosterildigi gibi, yatay yariktan en az 50 mm'lik ust seviyede kesip devirme arka kesiminiGPCeklestirin.Kesip devirme arka kesimini, yatay yariga parallel tutun. Kesip devirme arka kesimini, bir gecit gorevi gorecek yeterli tahta birakacak sekildeGPCeklestirin.Gecit gorevi goren tahta, aagacin torsiyon hareketini vyanlis yoneDogru devrilmesini onler.Gecit boyunca kosimlerGPCeklestirmeyin.
• Kesip devirme gezit kismina yaklaşificanta, a-gac devrilmeyeCTLar. A#gacin istenen yone devrilmemesi veya arkaya dokru dengesini kaybetmesi ve disli zinciri kivirmasi gibi herhangi bir riskin bulunmasi halinde, kesip devirme arka kesimini tamamlamadan once kesimi durdurun vekesimi acmak ve a#gaci istenen devrime hatti boyunca devirmek icin tahta, plastik veya alüde-minyum kamalar kullanin.

DIKKAT!

Calisma esnasinda ma

kine her zaman iki elle sikica tutulmalidir.

DIKKAT!

Calisma esnasinda zincir

bloke olur ise derhal motoru stop ettirin. Pala bir engel ile karstlaustiginda meydana gelmesi mumkun bir ters tepkiye (kickback) her za man dikkat edin.

- Bir ağacin kesilip devrilmesi

• iki veya daha fazla kisi, aynianda kesme ve de virme islemleri gereklestirdiginde soz konusu islemler, devrilmis agacin yuksekliginin en az iki katina esit mesafe biraklimasi araciligi ile ayrilmis bolgelerde gereklestirilmelidir. Agclar kisileri tehlikeye atmayacak, elektrik hattina carpmayacak veya herhangi bir maddi zarar vermeycek

Açac devrilmeye bestehtiginda, zincirli testerenin kesimden Çikarilması, motorun durdurulması, zincirli testerenin yere birakilması ve sonra ongörülen Çiş oluna gidilmesi gerekir. Yukanidan dallarin扭矩resine hazir olmak ve nereye baslacağına dokkat etmek gerekir.

- Kesilip devrilmeden sonra açaç dallarinin budanmasi

Kesilip devrilmeden sonra budama, devrilmis bir aagacin dallarinin kesilmesi anlamina gelir. Kesilip devrilmeden sonra budama yapildiginda, tomrugu zemin uzerinde desteklemek icin alt dallarin daha buyuk birakilmasi gerekir. Kucuk dallari, Res. 17' gosterildigi gibi tek bir darbe ile giderin. Zinciri terenin kivrilmasini onlemek icin, gerin dallarin asagidan yukariya dokru kesilmesi tavsiye edilir.

Kesim tamamlandiktan sonra, zincirli testereyi hareket ettirmeden once durmasini bekleyin. Bir aagac-tan digerine geciildiginde, motoru daima kapatin.

CALISMA SONU

DIKKAT!

Dalin yer uzerine yaslanma

noktalarina, gerilim alto olmasi olanağina, kosim esnasinda dalin olasi yönüne ve dal ke-sildikten sonra agracin olasi denge bozukluguna dokkat edilmesi gerekir.

- Bir tomruğun parçalara böünmesi

Parcalara bolme, bir tomruugun uzunlugu boyunca -kesilmesi anlamina gelir. Ayaklar uzerine dayanmanizin sabit ve kararli oldugundan ve aigrliginizin, iki ayak uzerine esit sekilde dagitilmis oldugundan emin olmak onemlidir. Mumkunse dollar, tomruklar veya kutukler aracili ile tomruugu yuktelmekve desteklemek gerekir. Kesimi kolaylastirmak icin basit yonler izleyin.

DIKKAT!

bagli olmadigiindan emin olun.

Calisma bittiginde asagidakileri yapmak gerekir:

• Daha once belirtildigi gibi motoru durdurun (Bol. 6).
  Zincirin durmasini bekleyin ve makineyi sogumaya birakin.
  Zincirden her turlu talas kalintilarin veya yag birikimlerini giderin.
• Kolay Çıkmayan kırler veya reçineleşme durumunda, zinciri seksün ve özel bir deterjan katarak n, birkac-SAatbirkap icerisindebekletin.Temiz su ile durulayin ve makine üzerine monte etmeden r once uygunbir antikorozif spreysikin.

• Makineyi kullanmayacak sekilde kalirmadan once, pala korumasini monte edin.

• Tomruk, Res. 18A'da gosterildigi gibi tum uzun luğu boyunca yaslandiginda yukaridan kesilir (ustten kesme).
  Tomruk, Res. 18B'de gosterildigi gibi sadece buç uzerine yaslandiginda, alt tarafa koyulmşyanin capinin utcfe birini kesmek gerekir (alttankesme). Daha sonra, ilk kesim ile karsilasmak icin ust bolumlere ayirmayı yaparak, nihai kesimi gerekleşirmek gerekir.

• Tomruk, Res. 18C'de gosterildigi gibi her iki uz uzerine yaslandiginda, ust kismidan baslayarak capin ucte birini kesmek gerekir (ustten kesme). Sonra ilk kasim ile karsilasmak icin alt ucte ikinin alltan bolumlere aynilmasini gerekleşirerek nihai kosimi tamamlayin.
  Tomruğun parçalara bölnmesi kanca kullanimi saysinde kolaylastirilr (Res. 18D'da.)

• Kancayi tomruğaGPCirin ve kanca Üzerinde baskı yaparak, palanin oduna girmesini saglamak uzere makineye bir ark hareketiyaptirin.

• Islemi birkac defa tekrarlayin ve gerekli olmasi halinde kancanin dayanma noktasini kaydirin.

Tomrugun parcalara bolunmesinin egimli bir zemin uzerindeGPCkelestirilmesi halinde,Res. 19'da belirtildigi gibi daima kutugun yukarsinda durmak gerekir. Islem esnasinda,kesim tamamlirken kontrlu korumak icin kesim basinci, testerenin kabzalari uzerinde uygulanilan baski kosilmeden azaltilmaldir. Testerenin, zeme degmesinin onlenmesi gerekir.

DAIKKAT!

Makineyi herhangi bir or-

tama yerleştimeden önce, motoru soğumaya birakin. Yangin riskini azaltmak icin makineyi italas, dal, yaprak ve asiri gres artiklarindan arindirin; kesim artiklarinin bulundugu kaplari kapali bir ortamda birakmayin.

8. BAKIM VE SAKLAMA

DIKKAT!

Kendinizin ve baskalarinin

guvenligi icin a saagidakileri yapin:

• Makinenin original etkinligini ve kullanim guvenligini zaman icinde korumak icinogrubir bakim temeldir.
• Makinenin her zaman güvenli calisma sartlarinda bulundugundan emin olmak icin, somunlari ve vidalari sikili muhafaza edin.
• Asla makineyi asinmis veya hasar gormus parçalar ile kullanmayin. Hasar gormus parçalardehyigitirilmeli ve asla onarilmamalidir.
• Sadece original yedek parçalar kullanin. Es-deger kalite de olmayan parçalar, makinenize hasar verebilir ve güvenlik acisindan tehlikeli olabilir.

DIKKAT!

Bakim islemleri esnasin

da aṣaḥidakileri yapmak gerekir:

• Makineyi elektrik sebekesinden ayirin.
• Pala ve zincir ile ilgili islemlerde koruyucu eldivenler kullanin.
• Palanin kendisi veya zincir üzerine muddahale durumlari disinda, pala korumalarini takili tutun.
• Yaglari, veya diger kirletici materyalleri cevreye atmayin.

1. MOTORUN SOGUTULMASI

Asiri sinma ve motorun hasar gormesini onlemek üzere soğutma havasi aspirasyon izgaralari her zaman temiz, talas ve artiklardan serbest tutulmaları gerekir.

2. ZINCIR FRENI

Sik sik zincir freninin etkinliginin kontrol edilmesi rekir.

3. ZINCIR PINYONU (Res. 20)

Pinyin durumu sik sik kontrol edilmeli ve asinma 0,5 mm.yi astiginda degistirilmelidir.

Asinmis bir pinyon ile yeni bir bant veya asinmis bant ile yeni bir pinyon monte etmeyin.

4. ZINCIR KILIIT PIMI

Bu pim, kirlma veya gevseme halinde zincirin kont- yag deposunu boşaltın; rolşuz hareketlerini engellediginden onemli bir Gü- - depoya, maksimum seviyesinin yaklaşık yarıvenlik elemanidir. sina kadar, özel bir svi deterjan doldurun;

Pim durumu sik sik kontrol edilmeli ve zarar gormus oldugunun belirlenmesi halinde, degistirilmelidir.

5. FIKSAJLAR

Düzenli araliklar ile:tüm vida ve somunlarin kilitlenme durumlari ve kabzalarin sikica sabitlenmis olduklari kontrol edilmelidir.

6. ZINCIR BILEME

DIKKAT!

Güvenlik ve etkinlik ne

denlerinden oturukesim organarinin iyibilenmis olmalaricok onemlidir. Zincirleri ve pa layi ilgilendiren tum islemler, tam usullere uygun olarak gereklestirilebilmek icin ozel araç gereclerin kullanimi ile birlikte spesifik bir uzmanlik gerektiren islerdir; guvenlik nedeniyle, Saticiniza danisin.

Asgidaki durumlarda bileme yapilmasi gerekir:

• Talas toza benziyor.
• Kesmek icin daha fazla gayret gosterilmesi gerekiyor.
• Kesim diz degil.
  Titresimler artiyor.

Uzman bir merkez tarafindan gereklestirilen bileme, minimum malzeme tiraslanmasi ve tum kesici kisimilar uzerinde sabit bir bileme garantileyen ozel cihazlar kullanilarak yapilir.

Aşaqidaki durumlarda zincirin degişirilmesi gerekir:

• Kesici uzunluğu 5 mm. veya bunun daha alta dusmüş;

ge-baklalar ile percinlerarasindaki aralik asiri.

7. YAG DEPOSUNUN BOŞALTILMASİ VE TEMİZLENMESİ (Sadece zincirler icin biyolojik yag kullanilması durumunda)

Bazi biyolojik yag tiplerinin kullanimi, belli bir kulla-nim suresinden sonra, kalinti ve kireçlenmelere ne-dan olabilir.

Bu durumda, uzun bir sure kullanmamak üzere makineyi kalirmadan once:

-zinciri ve palayi sokun;

nt-yag deposunu bosaltin;

• depoya, maksimum seviyesinin yaklaşık yarı sina kadar, Özel bir sivi deterjan doldurun;

• deponun tipasini kapatin ve makineyi tum deterjan disari cikincaya kadar calistirin.

Makineyi yeniden kullanmadan once, yag ikmali yapmayi unutmayin.

8. PALA BAKIMI

Palanin asimetrik sekilde asinmasini onlemek icin bunun periyodik olarak ters cevrilmesi gerekir.

Palanin etkin durumda muhafaza edilmesi icin asa-gidakileri yapmak gerekir (Res. 21):

9. ELEKTRIK KABLOLARI

DAIKKAT!

Düzenli araliklar ile elek

trik kabolarin din durumunu kontrol edin ve bozulmus veya yalitimlari hasarli goruluyor ise, bunlari degistirin.

Makine

nin beslme kablosu, hasar gormus ise, saticiniz veya yetkili bir merkez tarafindan sadece ve sadece original yenisi ile degistirilmelidir.

• Özel Şirunga ile tahrk pinyonunun (mevcut ise) yatakları gresleyim.
• Pala oyugunu özel kaziyici ile temizleyin.
• Yaglama deliklerini temizleyin.
• Yassi bir ege ile yanlardan capaklar giderin ve klavuzlararasindaki olasi seviye farkarini esitleyin.

Aşaqidaki durumlarda palanin degistirilmesi gerekir (Res. 21):

Bu kilavuzda bulunmayan her bakim islemi sadece Saticiniz tarafindan gereklestirilmelidir.

Uygun olmayan yerderde veya nitelikli olmayan kisiler tarafindan gerektelestirilen islemler, her turlugarantinin geçersiz kalmasina neden olur.

• oyuk derinligi, surkleme baklalarinin yuksekliginin alta duismus (hiçbir zaman dibe deg-memelidirler);

• kilavuzun ic duvari, zincirin yanal olarak egilme sine sebep olacak kadar asinmis.

11. MUHAFAZA ETME

Makine, pala kilifi korumasi dokru sekilde monte edilmis olarak hava degisiklikerinden korunan, kuru bir yerde muhafaza edilmelidir.

Palanin asimetrik sekilde asinmasini onlemek icin bunun periyodik olarak ters cevrilmesi gerekir.

Palayi ters cevirmenin veya degistirmenin gerekmesi halinde, asagidaki sekilde islem gırun (Res. 22):

• karteri Çikarin ve 4.2 böllumunde belirtilen asamaları tersine izleyerek, zinciri vepalayi seksün;
• yildiz tornavida araciligiyla, vidayi (1) sökün ve kauçuk halkayi (3) kaybetmemeye dikkat ederek, gerdirme duzenini (2) Çikanin;

ONEMLI

Vidanin kazaen gevsemesini

önlemek icin, vida disine bastan "dis frenleyici" uygulanmistir; bu nedenle, vidanin cikarilmasi ciddi bir guc uygulanmasini gerektirir ve palayi tek bir hareketle bloke edecek sekilde, uygun ebatlara sahipbir tornavida ile gereklesteirlmesi uygun olur.

• kauçuk halkayi (3) yerine yerleşirmeye dikkat ederek, gerdirme duzenini (2) ters cevrili palanin diger tarafina veya yen pala üzerine monte edin;
• vidanin (1) iki veya Üç disi üzerine az miktarda "dis frenleyici" surun (uretici bilgilerine uyarak), vidayi (1) sonuna kadar sikişirin;
• 4.2 böhmunde belirtilen asamaları izleyerek, pa-. layi, zinciri ve karteri yeniden monte edin.

9. ÖNGÖRÜLMEYEN DURUMLAR VE ÇOZÜMLER

ONEMLI

Isbu kilavuzda bulunan bilgi

lerin dikkatli okunmasi, makinenin iyi taninmasini saglar ve asagidaki rehber, en sik rastlanan calisma durumlarini belirleme ve problelereçozeimkanisaglar. Her diger anza veya problem icin, yetkili bir teknik servis merkezine basvurun.

Zincir donmuyor:
- on karterin gerije yerleştilmiş olduğunu kontrol edin.

• Yag akmiyor:

• Makine calismiyor:

• depoda yag bulundugunu kontrol edin ve, gerekmesi halinde, depoyu temizleyin (8.7).

• cereyan prizinde gerilim oldugunu kontrl edin:

• besleme veya uzatma kablosunun butünlugünukontrol edin.
• salterin dokru sekilde calistigini kontrol edin vegerekmesi halinde Saticinizdan degistirilmesini talep edin.

Kivilcim cikiyor:

motoru ve fircalari kontrl ettirmek icin Satici-nizla temas kurun.

• Düşuk verimler

-zincirin montaj yonunu kontrl edin,
- zincirin bilemesini ve/veya kescilerin asinma durumunu kontrol edin (uygun--, gerceklestirmek icin Satici ile temas kurun).

10. AKSESUARLAR

Tablo, * sembolü ile isaretlenmis olarak, beher makine üzerinde kullanilabilir kombinasyonlarin bilgisi ile pala ve zincirarasindaki tum mumkun kor binasyonlarin listedini icerir.

tarafindan tamamen ozgur sekildegereklestirilen islemler oldugundan kullanici, bu islemderden kaynaklanan her turlu hasar sonucundaki sorumlulugu da ustlenir. Her bir palanin veya zincirin ozellikleri hakinda bilgi eksikligi veya suple halinde yetkili saticiya veya uzman bir bahce hizmetleri merkezine basvurmak gerekir.

DIKKAT!

Palanin ve zincirin seçilve kullanilmasi kullanici

Pala ve zincir kombinasyonlari

Adım PA	LA ZİNCİR
增长率	Uzunluk 增长率 / cm	Yiv Genişlügi 增长率 / mm	Kod Kod
3/8" 16"	/ 40 cm	0.050" / 1,3 mm 12390	00368/0	411 3765
