NÁVOD K OBSLUZE SEV 2416 Q STIGA

• Je žagovina podobna prahu.

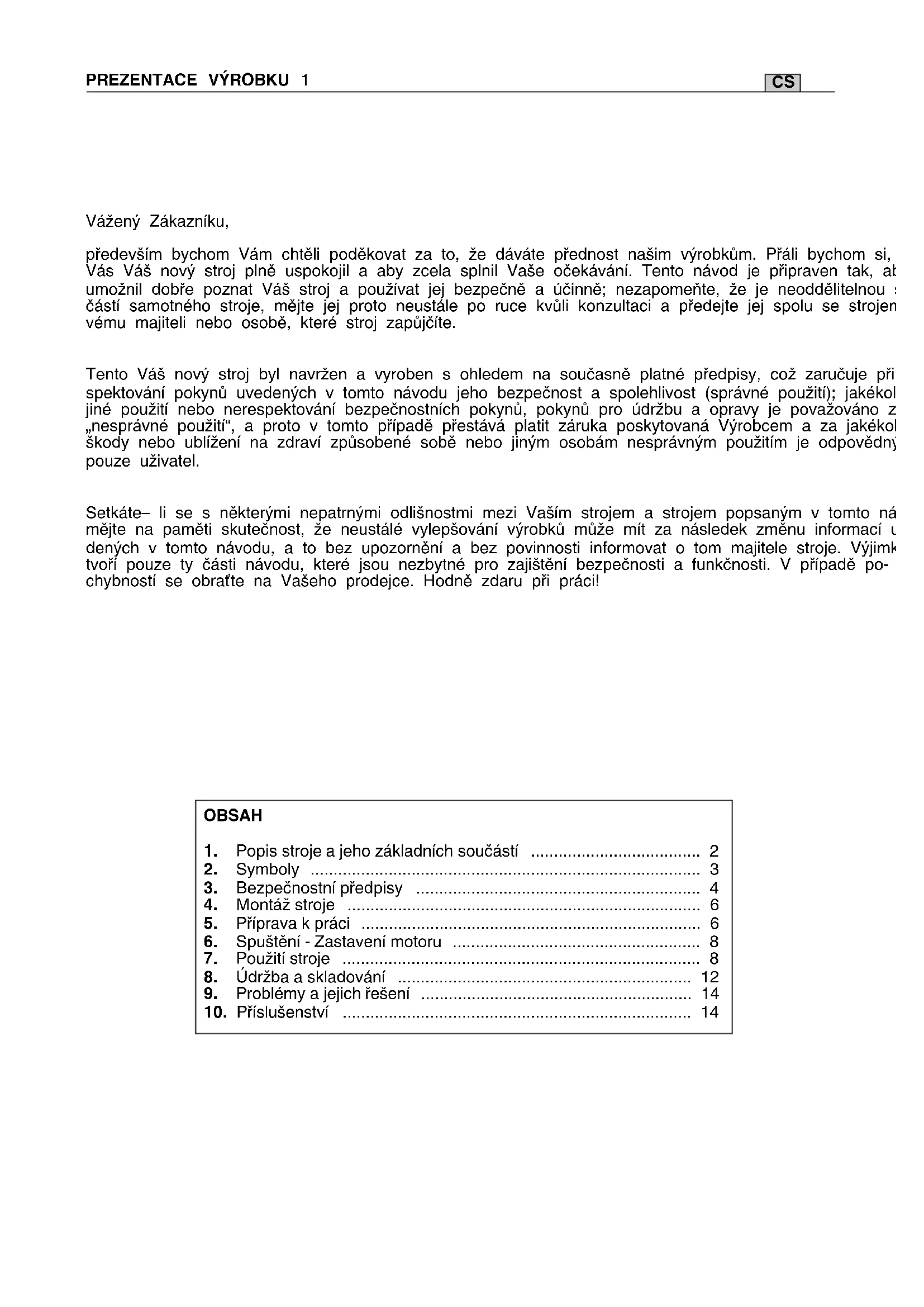

Vážený Zákazníku, především bychom Vám chtěli poděkovat za to, že dáváte přednost našim výrobkům. Přáli bychom si, aby Vás Váš nový stroj plně uspokojil a aby zcela splnil Vaše očekávání. Tento návod je připraven tak, aby Vám umožnil dobře poznat Váš stroj a používat jej bezpečně a účinně; nezapomeňte, že je neoddělitelnou sou- částí samotného stroje, mějte jej proto neustále po ruce kvůli konzultaci a předejte jej spolu se strojem no- vému majiteli nebo osobě, které stroj zapůjčíte. Tento Váš nový stroj byl navržen a vyroben s ohledem na současně platné předpisy, což zaručuje při re- spektování pokynů uvedených v tomto návodu jeho bezpečnost a spolehlivost (správné použití); jakékoli jiné použití nebo nerespektování bezpečnostních pokynů, pokynů pro údržbu a opravy je považováno za „nesprávné použití“, a proto v tomto případě přestává platit záruka poskytovaná Výrobcem a za jakékoli škody nebo ublížení na zdraví způsobené sobě nebo jiným osobám nesprávným použitím je odpovědný pouze uživatel. Setkáte– li se s některými nepatrnými odlišnostmi mezi Vaším strojem a strojem popsaným v tomto návodu, mějte na paměti skutečnost, že neustálé vylepšování výrobků může mít za následek změnu informací uve- dených v tomto návodu, a to bez upozornění a bez povinnosti informovat o tom majitele stroje. Výjimku tvoří pouze ty části návodu, které jsou nezbytné pro zajištění bezpečnosti a funkčnosti. V případě po- chybností se obraťte na Vašeho prodejce. Hodně zdaru při práci! OBSAH

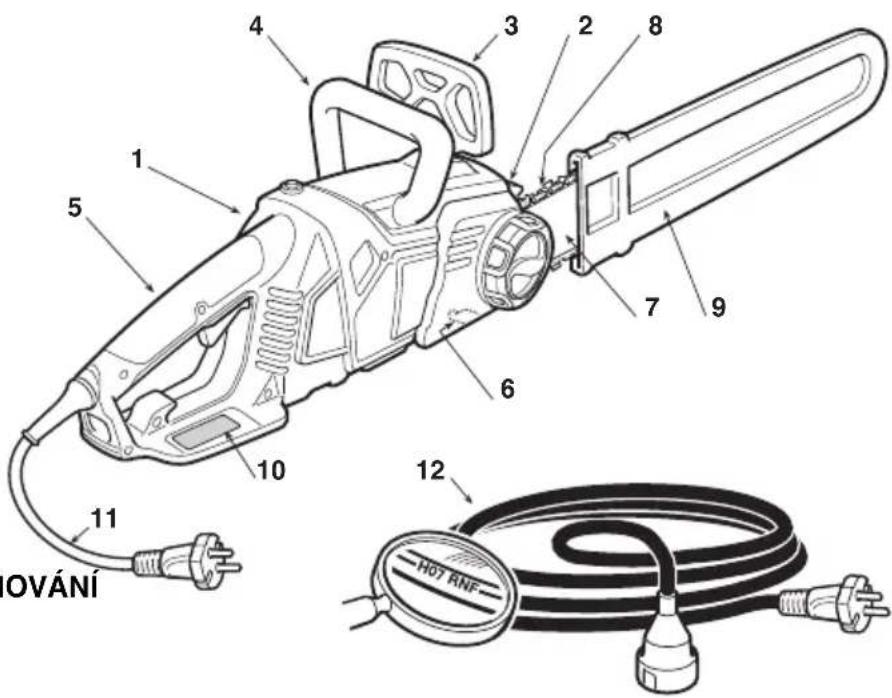

1. Popis stroje a jeho základních součástí ..................................... 2

2. Symboly ..................................................................................... 3

3. Bezpečnostní předpisy .............................................................. 4

9. Problémy a jejich řešení ........................................................... 14

3. Přední ochranný kryt ruky

6. Zachycovač řetězu

9. Ochranný kryt vodicí lišty

10. Identifikační štítek

12. Prodlužovací kabel

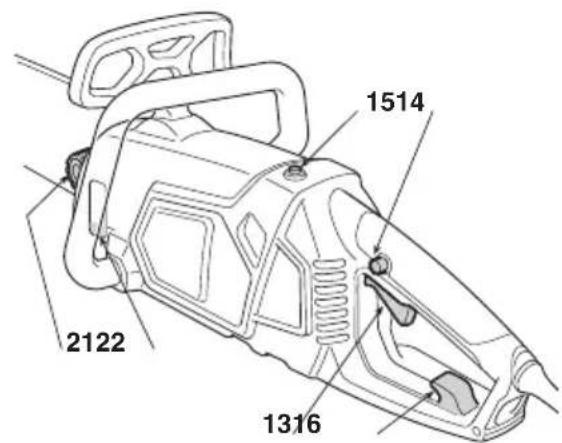

14. Aretovací tlačítko

15. Tlačítko obnovení činnosti

16. Úchyt prodlužovacího kabelu

21. Uzávěr olejové nádržky

22. Olejoznak nádržky

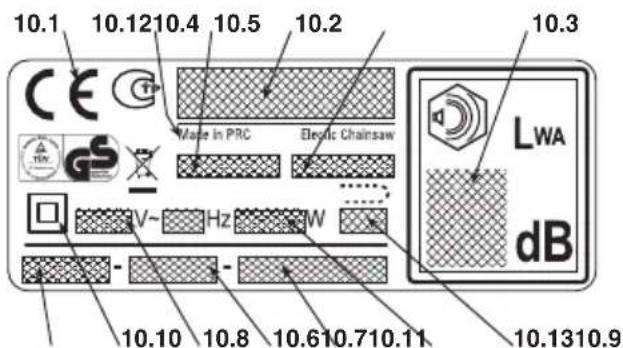

IDENTIFIKAČNĺ ŠTĺTEK 10.1) Značka shody výrobku se směrnicí 2006/42/ES 10.2) Název a adresa výrobce 10.3) Zaručená hladina akustického výkonu Lwa podle směrnice 2000/14/ES 10.4) Vztažný model výrobce 10.5) Model stroje 10.6) Výrobní číslo 10.7) Rok výroby 10.8) Napájecí napětí a frekvence 10.9) Výkon motoru 10.10) Dvojitá izolace 10.11) Kód výrobku 10.12) Země výroby 10.13) Maximální užitečná řezná délka. Je zakázáno používat vodicí lišty s větší užitečnou řeznou délkou, než je uvedeno Nevhazujte elektrická zařízení do komunálního odpadu. Podle Evropské Směrnice 2002/96/ES o odpadech, tvořených elektrickými a elektronickými za- řízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich ekologické likvidace. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obraťte příslušnou sběrnu, zabývající se ekologickou likvidací do- movního odpadu nebo na Vašeho prodejce. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit naše zdraví a zdravotní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obraťte na kompetentní organizaci, zabývající se domovním odpadem, nebo na Vašeho prodejce.

10.1310.9CS POPIS STROJE A JEHO ZÁKLADNĺCH SOUČÁSTĺ / SYMBOLY 3 [1] Výstraha: Uvedená hodnota vibrací byla určena s použitím standardizovaného zařízení a může být použita jednak pro srovnání s jinými elektrickými za- řízeními, jednak pro provizorní odhad zátěže prostřednictvím vibrací. UPOZORNĚNĺ! Hodnota vibrací se může měnit v závislosti na použití stroje a jeho výbavy a může být vyšší než uvedená hodnota. Je třeba určit bezpečnostní a ochranná opatření uživatele, která musí vycházet z odhadu zátěže produkované vibracemi v reálných podmín- kách použití. Za tímto účelem je třeba vzít v úvahu všechny fáze cyklu činnosti, jako například vypnutí a činnost naprázdno.

aximální hodnoty hlučnosti a vibrací [1] Úroveň ekvivalentního akustického tlaku na ucho obsluhy (EN ISO 22868) dB(A) 84,92

Nepřesnost měření (2006/42/ES - EN 27574)

Úroveň naměřeného akustického výkonu (EN ISO 22868) dB(A) 104,92

Nepřesnost měření (2006/42/ES - EN 27574)

3,838 – Nepřesnost měření (2006/42/ES - EN 12096) m/sec

Napájecí frekvence Hz 50 Výkon motoru W 2400 Délka vodicí lišty mm / “ 405 mm 16” Rychlost řetězu m/sec 13,5 Hmotnost kg 5,3 Olej ml 230

1) Před použitím tohoto stroje si přečtěte návod k

2) 3) Pracovník pověřený obsluhou tohoto stroje

může být při každodenním opakovaném používá- ní v běžných podmínkách vystaven hladině hluku rovnající se nebo převyšující 85 dB (A). Používej- te ochranné brýle a chrániče sluchu.

11) Směr nasazení řezných

13) Směr otáčení pro povolení

(a) nebo utažení (b) vodicí lišty

12) Směr posuvu řetězu

4) Nikdy nevystavujte dešti (nebo vlhkosti).

5) V případě naříznutí nebo poškození napájecího

(nebo prodlužovacího) kabelu okamžitě vytáhněte vidlici ze zásuvky.

6) Maximální užitečná řezná délka. Je zakázáno

používat vodicí lišty s větší užitečnou řeznou délkou, než je uvedeno VYSVĚTLUJĺCĺ SYMBOLY

abCS JAK ČĺST NÁVOD K POUŽITĺ V textu návodu se nacházejí některé odstavce obsahující mi-

ořádně důležité informace. Tyto odstavce jsou značeny od- lišným stupněm zvýraznění s následujícím významem: nebo Upřesňuje nebo blíže vysvětluje ně-

teré již předem uvedené informace se záměrem vyhnout se poškození stroje a způsobení škod.

ožnost způsobení ublížení na zdraví sobě nebo jiným osobám v případě neuposlechnutí. Možnost způsobení těžkého ublí- žení na zdraví nebo i smrti sobě nebo jiným osobám v pří- padě neuposlechnutí. VŠEOBECNÁ BEZPEČNOSTNĺ UPOZORNĚNĺ PRO ELEKTRICKÉ NÁŘADĺ Přečtěte si všechna bezpečnost- ní upozornění a všechny pokyny. Neuposlechnutí upo- zornění a pokynů může způsobit zásah elektrickým prou- dem, požár a/nebo vážná ublížení na zdraví. Uschovejte všechna upozornění kvůli jejich budoucí konzultaci. Výraz “elektrické nářadí“, citovaný v upozorněních, se vztahuje na vaše zařízení napájené z elektrické sítě.

1) Bezpečnost pracovního prostoru

a) Udržujte pracovní prostor v čistém stavu a dobře osvět- lený. Špinavý pracovní prostor a nepořádek v pracovním pro- storu podporují vznik nehod. b) Nepoužívejte elektrické nářadí v prostředí s rizikem vý- buchu, za přítomnosti hořlavých kapalin, plynu nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mo- hou zapálit prach nebo výpary. c) Při použití elektrického nářadí udržujte děti a kolem- jdoucí v dostatečné vzdálenosti. Rozptýlení mohou způsobit ztrátu kontroly.

2) Elektrická bezpečnost

a) Zástrčka elektrického nářadí musí být kompatibilní se zásuvkou elektrického rozvodu. Nikdy neměňte zá- strčku. Při použití elektrického nářadí vybaveného u- zemněním nepoužívejte adaptéry. Neměněné zástrčky, vhodné pro daný druh zásuvky, snižují riziko zásahu elek- trickým proudem. b) Zabraňte styku těla s ukostřenými nebo uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky, chlad- ničky. Riziko zásahu elektrickým proudem se zvyšuje při ukostřeném nebo uzemněném těle. c) Nikdy nevystavujte elektrické nářadí dešti nebo mokré- mu prostředí. Voda, která pronikne do elektrického nářa- dí, zvyšuje riziko zásahu elektrickým proudem. d) Nepoužívejte kabel nesprávným způsobem. Nepouží- vejte kabel pro přenášení nářadí, netahejte za něj ani jej nepoužívejte pro vytažení ze zásuvky. Udržujte ka- bel v dostatečné vzdálenosti od zdrojů tepla, oleje, o- strých hran nebo pohybujících se součástí. Poškoze- NEBEZPEČĺ! UPOZORNĚNĺ! UPOZORNĚNĺ! DŮLEŽITÁ INF. POZNÁMKA ný nebo zamotaný kabel zvyšuje riziko zásahu elektrickým

roudem. e) Při použití elektrického nářadí v exteriéru používejte

rodlužovací kabel vhodný pro vnější použití. Použití prodlužovacího kabelu vhodného pro vnější použití snižuje

iziko zásahu elektrickým proudem. f) V případě, že se nelze vyhnout použití elektrického za- řízení ve vlhkém prostředí, použijte zásuvku elektric- kého rozvodu chráněnou nadproudovým relé (RCD-Re- sidual Current Device). Použití RCD snižuje nebezpečí zá-

) Při použití elektrického nářadí buďte opatrní, dávejte pozor na to, co se děje, a chovejte se rozumně. Nepou-

ívejte elektrické nářadí, pokud jste unaveni nebo pod vplyvem drog, alkoholu nebo léků. Okamžik nepozornosti při použití elektrického nářadí může způsobit vážné osob- ní ublížení na zdraví. b) Používejte ochranný oděv. Vždy používejte ochranné brýle. Použití osobních ochrannýchprostředků, jako jsou pro- tiprašný respirátor, ochranná protiskluzová obuv, ochranná přilba nebo chrániče sluchu, snižuje riziko osobního ublížení na zdraví. c) Zabraňte náhodnému uvedení do chodu. Před zapo- jením zástrčky, uchopením nebo přenášením elektri- ckého nářadí se ujistěte, že se vypínač nachází v po- loze «OFF» (VYPNUTO). Přenášení elektrického nářadí s prstem na vypínači nebo jeho zapojování do zásuvky s vy- pínačem v poloze «ON» (ZAPNUTO) usnadňuje nehody. d) Před uvedením elektrického nářadí do činnosti odlož- te všechny klíče a seřizovací nástroje. Klíč nebo nástroj, který zůstane ve styku s otáčející se součástí, může způsobit osobní ublížení na zdraví. e) Neztraťte rovnováhu. Neustále udržujte vhodné opře- ní a rovnováhu. To vám umožní lépe ovládat elektrické ná- řadí v nečekaných situacích. f) Vhodně se oblečte. Nepoužívejte volné oděvy ani šperky. Udržujte vlasy, oblečení a rukavice v dostatečné vzdálenosti od pohybujících se součástí. Rozpuštěný oděv, šperky nebo dlouhé vlasy mohou být zachyceny po- hybujícími se součástmi. g) Pokud existují součásti určené pro připojení k zaříze- ním na extrakci a sběr prachu, ujistěte seže jsou při- pojeny a používány vhodným způsobem. Použití těch- to součástí může snížit rizika související s prachem.

4) Použití elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte elektrické ná- řadí vhodné pro daný druh pracovní činnosti. Vhodné elektrické nářadí zrealizuje pracovní činnost lépe a bez- pečněji, rychlostí, pro kterou bylo navrženo. b) Nepoužívejte elektrické nářadí, pokud jej vypínač není schopen uvést řádně do činnosti nebo zastavit. Elektrické nářadí, které nemůže být uvedeno do činnosti vy- pínačem, je nebezpečné a musí být opraveno. c) Před realizací jakéhokoli seřizování nebo výměny pří- slušenství elektrického nářadí nebo před jeho odlo- žením odpojte zástrčku ze zásuvky elektrického roz- vodu. Tato preventivní bezpečnostní opatření snižují riziko náhodného uvedení elektrického nářadí do činnosti. d) Odložte nepoužívané elektrické nářadí mimo dosah dětí a neumožněte používat elektrické nářadí osobám, kte- ré s ním nejsou seznámeny nebo nejsou seznámeny s těmito pokyny. Elektrické nářadí v rukách neznalých uži- vatelů se stává nebezpečným. e) Péče o údržbu elektrického nářadí. Zkontrolujte, zda jsou pohyblivé součásti slícované a zda se volně po- hybují, zda nedošlo k poškození jednotlivých součá- stí a zda neexistuje nic dalšího, co by mohlo negativ- ně ovlivnit činnost elektrického nářadí. V případě po- 4 BEZPEČNOSTNĺ PŘEDPISY

3. BEZPEČNOSTNĺ PŘEDPISYš

kození musí být elektrické nářadí před opětovným pou- žitím opraveno.Mnoho nehod je zapříčiněnonedostatečnou

držbou. f) Udržuje řezné ústrojí nabroušené a vyčištěné. Vhodná

držba řezného ústrojí s řádně nabroušenými řeznými hra- nami umožňuje lépe se vyhnout zaseknutí a nářadí se tak sná-

) Elektrické nářadí a související příslušenství používej- te podle dodaných pokynů a mějte přitom na paměti

racovní podmínky a druh prováděné pracovní činnosti. Používání elektrického nářadí pro použití odlišné od správ- ného použití může způsobit vznik nebezpečných situací.

a) Opravu elektrického nářadí svěřte pouze kvalifikova-

ému personálu a trvejte na výhradním použití origi- nálních náhradních dílů. To umožní udržení bezpečnos-

i elektrického nářadí. BEZPEČNOSTNĺ UPOZORNĚNĺ TÝKAJĺCĺ

• Během činnosti řetězové pily udržujte všechny části tě- la v dostatečné vzdálenosti od ozubeného řetězu. Před uvedením řetězové pily do činnosti se ujistěte, že ozu- bený řetěz nepřichází s ničím do styku. Chvilka ne- pozornosti během činnosti řetězové pily může způsobit za- chycení oděvu nebo těla do ozubeného řetězu.

• Pravá ruka musí vždy uchopit zadní rukojeť a levá ruka čelní rukojeť. Při držení řetězové pily byste nikdy neměli vzá- jemně zaměnit ruce, protože se tak zvýší riziko nehod, kte- ré by vám mohly být způsobeny.

• Používejte ochranné brýle a chrániče sluchu. Doporu- čuje se použití dalších osobních ochranných pracovních prostředků pro hlavu, ruce a nohy. Oblečení vhodného ochranného oděvu sníží nehody s ublížením na těle, způso- bené létajícími úlomky i náhodným stykem s ozubenou pilou.

• Nepoužívejte řetězovou pilu na stromě. Aktivování řetě- zové pily v době, kdy se nacházíte na stromě, může způsobit tělesná zranění.

• Vždy si udržujte správný opěrný bod pro nohu a uvá- dějte pilu do činnosti pouze v případě, že stojíte na pev- né, bezpečné a rovné ploše. Kluzké nebo nestabilní po- vrchy, jako jsou schody, mohou způsobit ztrátu rovnováhy nebo kontroly nad řetězovou pilou.

• Při řezání větve, která je napnutá, je třeba dávat pozor na riziko zpětného vrhu. Při uvolnění napnutí dřevěných vlá- ken může větev při zpětném pohybu zasáhnout obsluhu a/nebo vymrštit řetězovou pilu mimo kontrolu ze strany obs- luhy.

• Věnujte mimořádnou pozornost řezání křoví a mladých keřů. Jemné materiály mohou být zachyceny do ozubeného řetězu a mohou být vymrštěny ve směru, ve kterém se na- cházíte vy, a/nebo mohou způsobit ztrátu vaší rovnováhy.

• Řetězovou pilu přepravujte tak, že ji budete držet za čel- ní rukojeť, když je vypnutá, a budete ji udržovat v do- statečné vzdálenosti od vašeho těla. Při přepravě nebo odkládání řetězové pily je třeba pokaždé nasadit kryt vo- dicí lišty. Správné zacházení s řetězovou pilou sníží prav- děpodobnost náhodného styku s pohyblivým ozubeným ře- tězem.

• Dodržujte pokyny týkající se mazání, napnutí řetězu a náhradního příslušenství. Nesprávně napnutý a namaza- ný řetěz se může buď přetrhnout, nebo zvýšit riziko zpětného vrhu.

• Udržujte rukojeti v suchém a čistém stavu, bez stop po oleji a mazacím tuku. Mastné a zaolejované rukojeti jsou kluzké a způsobují ztrátu kontroly.

• Řežte výhradně dřevo. Nepoužívejte řetězovou pilu k ne- určenému použití. Příklad: Nepoužívejte řetězovou pilu k řezání plastových materiálů, materiálů pro stavebnictví nebo materiálů, které nejsou dřevěné. Použití řetězové pily k operacím odlišným od určených může být příčinou vzni- ku nebezpečných situací.

ŘĺČINY ZPĚTNÉHO VRHU A PREVENCE ZE STRANY OBSLUHY Ke zpětnému vrhu může dojít při doteku předmětu hrotem nebo

oncovou částí vodicí lišty nebo při zpětném sevření dřeva a přivření ozubeného řetězu do řezané části.

otek koncovou částí může v některých případech způsobit ná-

lou opačnou reakci a posunout vodicí lištu směrem nahoru a dozadu, směrem k obsluze. Sevření ozubeného řetězu v horní části vodicí lišty může posu- nout ozubený řetěz rychle dozadu, směrem k obsluze. První nebo druhá z uvedených reakcí může vyvolat ztrátu kon- troly nad pilou a způsobit vážnou nehodu dané osoby. Ne- spoléhejte se výhradně na bezpečnostní prvky, které jsou sou-

ástí pily. Uživateli řetězové pily se vyplatí přijmout různá opat- ření na odstranění rizik nehod nebo zranění v průběhu řezacích

rací. Zpětný vrh je výsledkem nesprávného použití nástroje a/nebo nesprávného postupu nebo podmínek činnosti a lze mu

ředejít dodržováním vhodných, níže uvedených opatření:

• Držte pilu pevně oběma rukama, s palci a prsty kolem rukojetí řetězové pily, a uveďte vaše tělo a ramena do polohy, která vám umožní odolat síle zpětného vrhu. Síluzpětného vrhu může obsluha kontrolovat za předpokladu, že přijala příslušná opatření. Nedovolte uvést řetězovou pilu do činnosti.

• Nenatahujte ramena příliš daleko a neřežte nad úrov- ní výšky ramene. Přispívá to k zabránění nechtěného sty- ku s koncovými částmi a umožňuje lepší kontrolu řetězové pily v nenadálých situacích.

• Používejte výhradně vodicí lišty a řetězy uvedené vý- robcem. Nevhodné náhradní vodicí lišty a řetězy mohou být příčinou přetržení řetězu a/nebo zpětného vrhu.

• Dodržujte pokyny výrobce, které se týkají ostření a údrž- by řetězové pily. Pokles úrovně hloubky může mít za ná- sledek zpětný vrh.

• Techniky použití elektrické pily Pokaždé dodržujte bezpečnostní upozornění a používejte techniky řezání nejvhodnější pro daný druh práce, v souladu s pokyny a příklady uvedenými v návodu k použití (viz kap. 7). Umístěte napájecí kabel tak, aby se nemohl zachytit do vět- ví nebo jiných překážek.

• Bezpečná manipulace s elektrickou pilou Pokaždé, když je třeba manipulovat se strojem nebo jej pře- pravovat, je třeba: – Vypnout motor, vyčkat na zastavení řetězu a odpojit stroj od elektrického rozvodu; – aplikovat ochranný kryt vodicí lišty; – uchopit stroj výhradně za rukojeti a nasměrovat vodicí lištu v opačném směru vůči směru jízdy. Při přepravě stroje na vozidle je třeba stroj umístit a zajistit tak, aby nepředstavoval nebezpečí pro nikoho.

• Doporučení pro začátečníky Před realizací prvního skácení nebo odvětvení stromu je vhod- né: – Absolvovat specifický výcvik pro použití zařízení tohoto druhu; – důkladně si přečíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu; – nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnutí nejvhodnějších technik řezání. BEZPEČNOSTNĺ PŘEDPISY 5 CS1. OBSAH BALENĺ Balení stroje obsahuje: – hnací jednotku, – lištu, – řetěz, – ochranný kryt vodicí lišty, – sáček s příslušenstvím a dokumenty. Stroj je dodáván s odmonto- vanou vodicí lištou a řetězem a s prázdnou olejo- vou nádržkou. Rozbalení a dokončení montáže musí být provedeno na rovné a pev- né ploše, s dostatečným prostorem pro mani- pulaci se strojem a s obaly, za použití vhodné- ho nářadí. Likvidace obalů musí proběhnout v souladu s platnými místními předpisy.

2. MONTÁŽ LIŠTY A ŘETĚZU

Při každé manipulaci s vo- dicí lištou a řetězem používejte silné pracovní rukavice. Věnujte maximální pozornost mon- táži vodicí lišty a řetězu, abyste nenarušili bez- pečnost a účinnost stroje; v případě po- chybností se obraťte na vašeho Prodejce. UPOZORNĚNĺ! UPOZORNĚNĺ! DŮLEŽITÁ INF. Před montáží vodicí lišty se ujistěte, že není aktivo- vána brzda řetězu; tento stav je charakterizován úplným přitažením předního ochranného krytu ruky směrem dozadu k přední rukojeti stroje. Ujistěte se, že stroj není zapojen do zásuvky elektrického rozvodu. – Odšroubujte rukojeť (1) a odmontujte ochranný kryt kvůli zajištění přístupu k prstencové řetězce a k uložení vodicí lišty (Obr. 1). – Nasaďte řetěz na vodicí lištu; dbejte přitom na dodržení směru posuvu; je– li hrot vodicí lišty vy- baven pevnou řetězkou, dbejte na to, aby se spojovací články řetězu správně zasouvaly do otvorů řetězky (Obr. 2). – Namontujte vodicí lištu (2) zasunutím závitového kolíku do podélného otvoru vodicí lišty přes na- pínací zařízení (2a) a zasuňte samotnou vodicí lištu dozadu, směrem k zadní části stroje (Obr. 3). – Oviňte řetěz kolem prstencové řetízky (Obr. 4) a zatlačte vodicí lištu dopředu kvůli dosažení před- napnutí řetězu – Proveďte zpětnou montáž ochranného krytu za- šroubováním rukojeti (1), aniž byste ji utáhli. – Otáčejte kruhovou maticí (3) ve směru hodino- vých ručiček až do dosažení správného napnutí řetězu (Obr. 5) – Přidržte vodicí lištu nadzvednutou a utáhněte na doraz rukojeť (1) (Obr. 6). UPOZORNĚNĺ! 6 MONTÁŽ STROJE / PŘĺPRAVA NA PRÁCI

Ujistěte se, že stroj není zapojen do zásuvky elektrického rozvodu. Před zahájením práce je třeba: – Zkontrolovat, zda se napětí a frekvence elek- trického rozvodu shodují s údaji uvedenými na „Identifikačním štítku“ (viz kap. 1 – 10.8); – zkontrolovat, zda nejsou uvolněné šrouby na stroji a na vodicí liště; – zkontrolovat, zda je řetěz správně nabroušen, naostřen a bez viditelných stop po poškození; – zkontrolovat, zda jsou rukojeti a ochranné kryty UPOZORNĚNĺ! stroje čisté a suché, správně namontované a pevně uchycené na stroji; – zkontrolovat účinnost brzdy řetězu; – zkontrolovat, zda se páčka přepínače a aretovací tlačítko pohybují volně, nenásilně a při uvolnění se automaticky a rychle vrátí do neutrální polohy; – zkontrolovat, zda v případě, že nedojde ke stla- čení aretovacího tlačítka, zůstane páčka přepí- nače zajištěna; – zkontrolovat, zda průchody chladicího vzduchu nejsou ucpány pilinami nebo úlomky. – zkontrolovat, zda není poškozen napájecí a pro- dlužovaní kabel; – zkontrolujte, zda se hladina oleje řetězu nena- chází pod značkou «MIN», a dle potřeby pro- veďte doplnění, a to až do výšky přibližně 1 cm od okraje ústí.

Ujistěte se, že stroj není zapojen do zásuvky elektrického rozvodu. – Povolte rukojeť (1). (Obr. 5). – Kruhovou maticí (3) vhodně seřiďte správné na- pnutí řetězu (Obr. 5). – Přidržte vodicí lištu nadzvednutou a utáhněte na doraz rukojeť (1) (Obr. 6). Řetěz je správně napnutý, když při jeho uchopení v polovině vodicí lišty spojovací články nevyjdou z vodicí drážky (Obr. 7). Držte stisknutý přepínač a aretovací tlačítko kvůli uvolnění brzdy a s pomocí šroubováku pohybujte řetězem podél vodicích drážek, abyste se ujistili, že pohyb proběhne bez nadměrné námahy.

3. KONTROLA BRZDY ŘETĚZU

Tento stroj je vybaven dvojitým brzdným systé- mem, který zasahuje ve dvou situacích: a) Při uvolnění páky vypínače dojde automa- ticky k aktivaci brzdy, která zpomalí a za- staví pohyb řetězu s cílem předejít nebezpečí zranění, ke kterému by mohlo dojít při pokra- čujícím otáčení řetězu i po jeho vypnutí. b) V případě pohybu dozadu (zpětného vrhu) během pracovní činnosti následkem ne- vhodného dotyku hrotu, prudkým pohybem nahoru, v důsledku kterého ruka narazí do předního ochranného krytu. V tomto případě účinek brzdy zablokuje pohyb řetězu a za úče- lem jeho další činnosti jej bude třeba manu- álně odblokovat. Tato brzda může být aktivována také manuálně, posunutím předního ochranného krytu směrem do- předu. Za účelem uvolnění brzdy potáhněte přední kryt směrem k rukojeti, dokud neuslyšíte cvaknutí. Při kontrole účinnosti brzdy je třeba: – Uvést do činnosti motor uchopením stroje za přední rukojeť a posunutím předního ochran- ného krytu ruky palcem dopředu ve směru lišty. – Při zařazení brzdy uvolněte páku vypínače. Řetěz se musí zastavit okamžitě, jakmile dojde k zařazení brzdy. UPOZORNĚNĺ! V případě, že brzda řetězu nefunguje správně, nepoužívejte stroj a ob- raťte se na vašeho Prodejce kvůli potřebné kontrole.

4. MAZIVO K MAZÁNĺ ŘETĚZU

Používejte výhradne speci- fický olej pro motorové pily nebo adhezní olej pro motorové pily. Nepoužívejte olej s obsahem neči- stot, abyste neucpali filtr v nádržce a abyste za- bránili trvalému poškození olejového cerpadla. Specifický olej pro mazání řetězu je biodegradabilní. Použití minerálního o- leje nebo oleje pro motory zpusobí vážné škody na životním prostredí. Použití oleje dobré kvality je základem pro dosa- žení účinného mazání řezných částí pily; použitý nebo nekvalitní olej negativně ovlivňuje mazání a snižuje životnost řetězu a vodicí lišty. Před každým použitím stroje je vždy vhodné zkontrolovat hladinu a provést do- plnění až přibližně po 1 cm od okraje ústí. Hladina oleje nesmí klesnout pod značku «MIN». Pro doplnění oleje je vhodné naklonit stroj na pravý bok, aby se plnicí hrdlo na- cházelo ve svislé poloze.

5. ELEKTRICKÁ ZAPOJENĺ

Vlhkost a elektřina nejsou kompatibilní. – Manipulace s elektrickými kabely a jejich zapojení musí být provedeny na suchu. – Nikdy neumožněte styk zásuvky elektrické- ho rozvodu nebo kabelu s mokrou zónou (kaluží nebo vlhkým terénem). Prodlužovací kabely nesmí musí být nižší kvality než typ H07RN-F o H07VV-F s minimálním průřezem 1,5 mm

a maximální doporučenou délkou 30 m. Během práce nenechávejte prodlužovací kabel navinutý, abyste zabránili jeho přehřátí. NEBEZPEČĺ! POZNÁMKA DŮLEŽITÁ INF. DŮLEŽITÁ INF. DŮLEŽITÁ INF. UPOZORNĚNĺ!8 PŘĺPRAVA NA PRÁCI / SPUŠTĚNĺ – ZASTAVENĺ MOTORU / POUŽITĺ STROJE

3. Stisknout aretovací tlačítko (6) a pak páčku spí-

nače (7). Při uvolnění páčky spínače dojde i k uvolnění aretačního tlačítka a motor se za- staví. Zastavení řetězu může tr- vat ještě několik sekund po vypnutí motoru. ZASTAVENĺ MOTORU Za účelem zastavení motoru je třeba: – Uvolnit páčku spínače (7). – NEJDŘĺVE odpojit prodlužovaní kabel (3) ze zá- suvky elektrického rozvodu (4) a POTÉ napájecí kabel (2) stroje z prodlužovacího kabelu (3). UPOZORNĚNĺ! POZNÁMKA SPUŠTĚNĺ MOTORU (Obr. 12) Před spuštěním motoru: – Zavěste prodlužovací kabel (1) do kabelového úchytu v zadní rukojeti. – NEJDŘĺVE zapojte vidlici napájecího kabelu (2) do prodlužovacího kabelu (3) a až POTÉ za- pojte prodlužovací kabel do zásuvky elektric- kého rozvodu (4). – Sejměte ochranný kryt vodicí lišty. – Ujistěte se, že se vodicí lišta nedotýká terénu ani jiných předmětů. Ke spuštění motoru (Obr. 12) je třeba:

1. Uvolnit brzdu řetězu (5) (přitažením přední

ochrany ruky směrem k přední rukojeti).

2. Pevně uchopit stroj oběma rukama.

6. SPUŠTĚNĺ – ZASTAVENĺ MOTORU

nebezpečné a může způsobit poškození stroje. Do nesprávného použití patří (na- příklad, ale nejenom): – úprava živých plotů; – dřevorytectví; – rozřezávání palet, beden a obalů jako ta- kových; – rozřezávání nábytku nebo čehokoli ji- né- ho, co by mohlo obsahovat hřebíky, šrouby nebo kovové díly jakéhokoli druhu; – provádění řeznických prací; – používání stroje v úloze páky ke zvedání, posouvání nebo členění předmětů; – používání stroje zajištěného na pev- ných držácích. Pro zachování vaší bezpeč- nosti i bezpečnost jiných osob:

1) Nepoužívejte stroj, aniž byste si nejdříve

přečetli příslušné pokyny. Seznamte se s ovládacími prvky stroje a se správným způ- sobem jeho použití. Naučte se rychle za- stavit motor.

2) Používejte stroj pro účel, pro který je určen,

to znamená pro “kácení, rozřezávání a od- větvování stromů s rozměry úměrnými vodicí liště” nebo dřevěných předmětů obdobných rozměrů. Jakékoli jiné použití stroje nebo použití příslušenství, které není specific- ky uvedeno v tomto návodu, může být UPOZORNĚNĺ!

Trvalé zapojení jakéhoko- li elektrického zařízení do elektrického roz- vodu budovy musí být zrealizováno kvalifiko- vaným elektrikářem v souladu s platnými předpisy. Nesprávně provedené zapojení mů- že způsobit vážná ublížení na zdraví včetně smrti. Zajistěte napájení zařízení prostřednictvím proudového chrániče (RCD– Residual Current Device) s vypínacím prou- dem max. 30 mA. NEBEZPEČĺ! NEBEZPEČĺ! Aby se zabránilo přerušení dodávky elektrického proudu: – zkontrolujte, zda je celková kapacita elektric- kého rozvodu vhodná; – připojte zařízení do zásuvky elektrické sítě, umožňující dostatečný proudový odběr; – vyhněte se současnému použití jiných elektric- kých zařízení s vysokým proudovým odběrem. DŮLEŽITÁ INF.3) Pamatujte, že obsluha nebo uživatel nese plnou odpovědnost za nehody a nepřed- vídané události vůči jiným osobám a jejich majetku.

4) Během práce noste odpovídající oděv.

Váš Prodejce je schopen poskytnout in- formace o nejvhodnějších protiúrazových materiálech pro zajištění bezpečnosti prá- ce. Používejte antivibrační rukavice. Všech- na výše uvedená opatření nezaručují pre- venci rizika Raynaudova syndromu nebo syndromu karpálního tunelu. Při pravi- delném, dlouhodobém používání tohoto stroje se proto doporučuje pravidelná lé- kařská prohlídka rukou a prstů. Při výskytu některých výše uvedených pří- znaků okamžitě vyhledejte lékaře.

5) Elektrický rozvod tohoto stroje vytváří

elektromagnetické pole mírné intenzity, při které však nelze vyloučit možnost rušení aktivních nebo pasivních medicínských za- řízení implantovaných obsluze s možnými vážnými následky pro její zdraví. Uživa- telům uvedených medicínských zařízení se proto doporučuje před použitím stroje konzultovat lékaře nebo výrobce samot- ných zařízení.

6) Pracujte pouze při denním světle nebo při

dobrém umělém osvětlení.

7) Věnujte maximální pozornost pracovní

činnosti v blízkosti kovového oplocení.

8) Zabraňte tomu, aby se řetěz dotknul elek-

trického kabelu. Používejte kabelovou pří- chytku, abyste zabránili náhodnému odpo- jení prodlužovacího kabelu a abyste záro- veň zajistili správné zasunutí do zásuvky bez použití síly. Nikdy se nedotýkejte špatně zaizolovaného elektrického kabe- lu pod napětím. Když během použití dojde k poškození prodlužovacího kabelu, ne- dotýkejte se jej a okamžitě odpojte od elek- trického rozvodu.

9) Dbejte, aby nedošlo k prudkému nárazu vo-

dicí lišty do cizích těles a k možnému vy- mrštění materiálu, způsobenému pohybem řetězu.

10) Zastavte motor a odpojte stroj od elek-

trického rozvodu: – Při opuštění stroje a jeho ponechání bez dozoru; – před kontrolou, čištěním nebo prací se strojem; – po zásahu cizím předmětem. Před opě- tovným použitím stroje zkontrolujte pří- padné škody a proveďte potřebné opra- vy; – v případě, že stroj začne vibrovat neob- vyklým způsobem (Okamžitě vyhledej- te příčiny vibrací a zajistěte provedení potřebných kontrol ve Specializova- ném středisku). – když je stroj mimo provoz. Neustále pamatujte na to, že nesprávně používaná elektrická pila může rušit jiné osoby a může mít výrazně negativní vliv na životní prostředí. S ohledem na ostatní osoby a na životní prostředí: – Nepoužívejte stroj v prostředí a čase, které mo- hou být příčinou vyrušování. – Důsledně dodržujte místní předpisy týkající se li- kvidace materiálu vzniklého řezáním. – Důsledně dodržujte místní předpisy týkající se li- kvidace olejů, opotřebených součástí nebo ja- kéhokoli prvku, který by mohl mít dopad na životní prostředí. – Během pracovní činnosti se do prostředí dostá- vá určité množství oleje potřebného pro mazání řetězu; používejte proto výhradně biodegradabilní oleje, specifické pro tento druh použití. – Aby se zabránilo riziku vzniku požáru, nenechá- vejte stroj s ještě teplým motorem mezi listím nebo suchou trávou. Použití stroje ke kácení a odvětvování vyžaduje specifický výcvik.

• Kontrola napnutí řetězu Běhempráce jeřetěz vystaven postupnému prodlou- žení, a proto je třeba opakovaně kontrolovat jeho na- pnutí. Během prvního období pou- žití (nebo po výměně řetězu) je třeba častěji pro- vádět kontrolu kvůli usednutí řetězu. Nepracujte s uvolněným řetězem, abyste nevyvolávali nebezpečné situa- ce v případě uvolnění řetězu z vodicí drážky. Při seřizování napnutí řetězu postupujte způsobem uvedeným v kap. 5.2.

• Zastavení během pracovní činnosti Tento stroj je vybaven ochranou proti přetížení s pří- slušným jističem. V případě zablokování řetězu (na- příklad při zablokování řezacího zařízení následkem znečištění zubů řetězu nebo při přetížení během ře- DŮLEŽITÁ INF. UPOZORNĚNĺ! DŮLEŽITÁ INF. UPOZORNĚNĺ! POUŽITĺ STROJE 9 CSCS zání) jistič ochrany proti přetížení automaticky pře- ruší přívod proudu za účelem ochrany elektrické pily. Jistič zasahuje při překroče- ní vypínacího proudu 30-35 A a může být znovu za- pnut manuálně stisknutím příslušného tlačítka ( 1.15) po uplynutí 30 sekund od úplného vy- chlazení.

• Kontrola mazání olejem Nepoužívejte stroj bez mazá- ní! Hladina oleje v nádržce je viditelná prostřed- nictvím průsvitného olejoznaku. Před každým pou- žitím stroje nezapomeňte doplnit mazací olej do ná- držky. Při příležitosti kontroly ma- zání olejem se ujistěte, zda je správně umístěna vodicí lišta a řetěz. Spusťte motor a zkontrolujte, zda je olej distribuo- ván po řetězu způsobem naznačeným na obrázku (Obr. 13).

2. ZPŮSOB POUŽITĺ A TECHNIKY ŘEZÁNĺ

Před prvním použitím stroje ke kácení nebo odvět- vování je vhodné nacvičit si potřebný postup na kme- nech umístěných na zemi nebo upevněných na sto- janech za účelem získání potřebné zručnosti a zvlád- nutí vhodných technik řezání. Během práce se musí stroj vždy držet pevně oběma rukama. V případě zablokování ře- tězu během práce okamžitě zastavte stroj. Pokaždé dávejte pozor na zpětný vrh (kick back), ke kterému může dojít, když vodicí liš- ta narazí na překážku.

• Kácení stromu – Když dvě nebo více osob současně provádí operace rozřezání a kácení, uvedené operace by se měly provádět v odlišných prostorách, oddě- DŮLEŽITÁ INF. DŮLEŽITÁ INF. UPOZORNĚNĺ! UPOZORNĚNĺ! UPOZORNĚNĺ! lených bezpečnostní vzdáleností, která se rovná nejméně výšce káceného stromu. Je vhodné ne- kácet stromy tak, aby uvedly do nebezpečí oso- by, narazily do elektrického vedení nebo způso- bily jakoukoli škodu na majetku. V případě, že strompřijde do styku s vedením rozvodu elektrické energie, je vhodné to okamžitě oznámit podniku odpovědnému za danou síť. – Je vhodné, aby se obsluha řetězové pily zdržo- vala na horní straně terénu, na který se pravdě- podobné odkutálí nebo dopadne strom po ská- cení. – Před zahájením řezání je vhodné připravit si úni- kovou cestu, která se musí udržovat ve volném stavu. Je vhodné, aby úniková cesta vedla smě- rem dozadu a příčně za předpokládanou čáru pádu, v souladu se znázorněním na obr. 15. – Před realizací samotného kácení je třeba vzít v úvahu přirozený sklon stromu, část s většími vět- vemi a směr větru, aby se vyhodnotil způsob, jak bude strom padat. – Odstraňte ze stromu nečistoty, kameny, kusy ků- ry, hřebíky, kovové spoje a dráty.

• Zářez ve spodní části Proveďte zářez do 1/3 průměru stromu, kolmo na směr pádu, v souladu se znázorněním na obr. 16. Nejdříve proveďte vodorovný spodní zářez. To vám umožní zabránit sevření ozubeného řetě- zu nebo vodicí lišty při provádění druhého zářezu.

• Zadní zářez vedoucí ke skácení – Proveďte zadní zářez vedoucí ke skácení na úrov- ni nejméně 50 mm nad vodorovným zářezem, v souladu se znázorněním na obr. 16. Zadní zářez vedoucí ke skácení veďte paralelně s vodorov- ným zářezem. Proveďte zadní zářez vedoucí ke skácení tak, aby zůstal dostatek dřeva, které bude sloužit jako závěs. Dřevo závěsu zabrání pohy- bu zkroucení stromu a jeho pádu v nesprávném směru. Neprovádějte řezy vedoucí závěsem. – Když se kácení přiblíží k závěsu, strom začne pa- dat. Když existuje riziko, že strom nepadne v po- žadovaném směru, nebo když by semohl převážit dozadu a ohnout ozubený řetěz, zastavte řezá- ní ještě před dokončením zadního řezu vedoucího ke skácení a použijte dřevěné, plastové nebo hli- níkové klíny k otevření řezu a ovlivnění pádu stro- mu podél požadované čáry pádu. – Když strom začne padat, je třeba vyjmout pilu z řezu, zastavit motor, umístit řetězovou pilu na zem a poté se vydat určenou únikovou cestou. Je tře- ba dávat pozor na pád větví z výšky a dále je tře- ba dávat pozor, kam stoupáte. 10 POUŽITĺ STROJEPOUŽITĺ STROJE 11

• Odvětvení stromu Odvětvení znamená odstranění větví pokáceného stromu. Při odvětvování je třeba ponechat spodní, největší větve kvůli opoře kmene na zemi. Odstraňte malé větve jediným tahem způsobem znázorněným naobr.17. Je lépe řezat napnuté větve a postupovat směrem zespodu nahoru, aby se zabránilo ohnu- tí řetězové pily. Dávejte pozor na opěrné body větve na terénu, na možnost jejího na- pnutí, na směr, kterým se může větev vymrš- tit během řezání, a na možnou nestabilitu stromu po odříznutí větve.

• Rozdělení kmene Rozdělit znamená rozřezat kmen po jeho délce. Dů- ležité je ujistit se, že je váš postoj pevný a že je vaše hmotnost rovnoměrně rozdělena na obě nohy. Dle možností nadzvedněte kmen a podepřete jej vět- vemi, dalšími kmeny nebo špalky. Dodržujte jed- noduché pokyny pro usnadnění řezání. – Když se kmen opře po celé své délce způsobem znázorněným na obr. 18A, bude řezán z horní části (horní dělení). – Když se kmen opírá pouze z jedné strany způ- sobem znázorněným na obr. 18B, je třeba od- řezat 1/3 průměru ze strany nacházející se ve spodní části (spodní dělení). Poté je třeba pro- vést závěrečný řez, a to tak, že budete provádět horní dělení, dokud nedojdete k prvnímu řezu. – Když se kmen opírá o obě koncové části způ- sobem znázorněným na obr. 18C, je třeba od- řezat 1/3 průměru ze strany nacházející se v hor- ní části (horní dělení). Poté proveďte závěrečný řez provedením spodního dělení spodních 2/3, dokud se nedostanete k prvnímu řezu. – Rozřezání kmene stromu je usnadněno použi- tím zubové opěrky (obr. 18D).

• Zapíchněte zubovou opěrku do kmene a opřením motorové pily o zubovou opěrku proveďte se strojem pohyb ve tvaru půlob- louku, který umožní vodicí liště vniknout do dře- va.

• Zopakujte operaci tolikrát, kolikrát bude třeba, a změňte přitom opěrný bod zubové opěrky. – Při dělení kmene na svahu je třeba, abyste se na- cházeli na horní straně v souladu s obr. 19. Bě- hem operace, když se dokončuje řez, je třeba z důvodu udržování kontroly snížit tlak na řezání, aniž by se povoloval úchop rukojetí pily. Je tře- ba zabránit tomu, aby se pila dostala do styku se zemí. Po skončení řezání vyčkejte před přesunem řetě- zové pily, až se pila zastaví. Při přesunu od jednoho stromu ke druhému pokaždé vypněte motor. UPOZORNĚNĺ!

Ujistěte se, že stroj není zapojen do zásuvky elektrického rozvodu. Po dokončení práce: – Zastavte motor výše uvedeným způsobem (Kap. 6). – Vyčkejte na zastavení řetězu a nechte stroj och- ladit. – Odstraňte z řetězu všechny zbytky pilin nebo ná- nosů oleje. – V případě výrazného znečištění nebo nalepení ži- vice odmontujte řetěz a na několika hodin jej ulož- te do specifické nádoby. Poté jej opláchněte či- stou vodou a před jeho zpětnou montáží na stroj jej ošetřete vhodným antikorozním sprejem. – Před odložením stroje namontujte ochranný kryt vodicí lišty. Před umístěním stroje v ja- kémkoli prostředí nechte vychladnout motor. Za účelem snížení rizika požáru očistěte stroj od pilin, zbytků větví, listí nebo nadměrného ma- zacího tuku; nenechávejte nádoby s posekaným materiálem uvnitř místnosti. UPOZORNĚNĺ! UPOZORNĚNĺ!Pro zachování vaší bez- pečnosti i bezpečnosti jiných osob: – Správná údržba je základem pro zachování původní účinnosti a provozní bezpečnosti stroje. – Pravidelně kontrolujte dotažení matic a šroubů, abyste si mohli být stále jisti bez- pečným a funkčním stavem stroje. – Nikdy nepoužívejte stroj, který má opotřebo- vané nebo poškozené součásti. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány. – Používejte jenom originální náhradní díly. Díly, které nemají stejnou kvalitu, mohou způsobit poškození stroje a ohrozit bezpeč- nost. Během operací údržby: – Odpojte stroj od elektrického rozvodu. – Během operací týkajících se vodicí lišty a ře- tězu používejte ochranné rukavice. – Ochranné kryty vodicí lišty nechte namon- tované s výjimkou případů, kdy se jedná o zásahy na samotné vodicí liště nebo na ře- tězu. – Nezahazujte do okolí olej ani jiný znečišťu- jící materiál.

Abyste předešli přehřátí a poškození motoru, nasá- vací mřížky chladicího vzduchu musí být neustále udržovány v čistém stavu a musí být zbaveny pilin a nebo jiných nečistot.

Pravidelně kontrolujte účinnost brzdy řetězu.

3. ŘETĚZKA (Obr. 20)

Pravidelně kontrolujte stav řetězky a nahraďte ji v případě, že její opotřebení překročí 0,5 mm. Nenasazujte nový řetěz na starou řetězku a nao- pak.

4. ZACHYCOVAČ ŘETĚZU

Tento kolík je velmi důležitým bezpečnostním prv- kem, protože zabraňuje nekontrolovaným pohy- bům řetězu v případě jeho přetržení nebo uvol- nění. UPOZORNĚNĺ! UPOZORNĚNĺ! Pravidelně kontrolujte stav kolíku a v případě jeho poškození proveďte jeho výměnu.

Pravidelně kontrolujte dotažení všech šroubů a matic a dokonalé upevnění rukojetí.

6. NABROUŠENĺ ŘETĚZU

Z bezpečnostních důvodů a ve snaze o zachování účinnosti je velmi dů- ležité, aby byly všechny řezné články řetězu řádně nabroušené. Všechny operace týkající se řetězu a vodicí lišty jsou pracemi, které ke své dokonalé realizaci vyžadují specifické zna- losti a použití příslušných zařízení; proto se v této souvislosti z bezpečnostních důvodů obraťte na vašeho prodejce. Nabroušení je potřebné, když:

• Mají piliny podobu prachu.

• Řezání vyžaduje použití větší síly.

• Dochází ke zvýšení vibrací. Nabroušení specializovaný střediskem je prová- děno s použitím příslušných zařízení, která zajišťují minimální odstranění materiálu a konstantní na- broušení všech řezných zubů. Řetěz je třeba vyměnit, když: – Se délka řezného břitu sníží na 5 mm nebo méně; – se nadměrně zvýší vůle spojovacích článků na nýtech.

7. VYPRÁZDNĚNÍ A VYČIŠTĚNÍ NÁDRŽKY

NA OLEJ (pouze v případě použití biologického oleje pro řetězy) Použití některých druhů biologických olejů může po jistém období nečinnosti způsobit vytvoření nánosů. V takovém případě je třeba před uložením stroje před delším obdobím nečinnosti: – odmontovat řetěz a vodicí lištu; – vyprázdnit nádržku na olej; – naplnit nádržku příslušným tekutým čisticím prostředkem až přibližně do poloviny maxi- mální úrovně; UPOZORNĚNĺ! 12 ÚDRŽBA A SKLADOVÁNĺ

– zavřít uzávěr nádržky a nechat stroj v činnosti až do úplného vytečení veškerého čisticího prostředku. Nezapomeňte na doplnění oleje před opětovným použitím stroje.

8. ÚDRŽBA VODICĺ LIŠTY (Obr. 21)

Abyste zabránili nesouměrnému opotřebení vodi- cí lišty, je vhodné ji pravidelně obracet. K udržení účinnosti vodicí lišty je třeba: – Namazat příslušnou stříkačkou ložiska vodící řetězky (je - li součástí). – Vyčistit drážku vodicí lišty příslušnou škrabkou. – Vyčistit mazací otvory. – Plochým pilníkem odstranit otřepy z boků a vy- rovnat případné nerovnosti mezi vodicími dráž- kami. Vodicí lištu je třeba vyměnit, když: – Je hloubka drážky nižší než výška spojovacích článků (které se nikdy nesmí dotýkat dna); – je vnitřní stěna vodicí drážky opotřebena natolik, že naklání řetěz na bok. Abyste zabránili nesouměrnému opotřebení vodicí lišty, je vhodné ji pravidelně obracet. V případě, že by bylo třeba převrátit nebo nahradit vodicí lištu, postupujte níže uvedeným způsobem (obr. 22): – sundejte ochranný kryt a odmontujte řetěz a vo- dicí lištu, postupujte podle fázi uvedených v kap. 4.2, ale v opačném pořadí; – křížovým šroubovákem odšroubujte šroub (1) a odmontujte napínací zařízení (2); věnujte přitom pozornost tomu, abyste zabránili ztrátě gumo- vého kroužku (3); Na závit šroubu byl původně aplikován přípravek pro zajišťování závitu s cílem za- bránit jeho náhodnému odšroubování; proto od- šroubování šroubu vyžaduje výraznou námahu a musí být provedeno s použitím šroubováku vhod- ných rozměrů, po upnutí vodicí lišty ve svěráku. – namontujte napínací zařízení (2) na druhý konec obrácené vodicí lišty nebo na novou vodicí lištu a dávejte přitom pozor na správné umístění gu- mového kroužku (3); DŮLEŽITÁ INF. – aplikujte malé množství přípravku pro zajišťo- vání závitů na dva nebo tři závity šroubu (1) (podle pokynů výrobce), a poté utáhněte šroub (1) na doraz; – proveďte zpětnou montáž vodicí lišty a ochran- ného krytu, postupujte podle fází uvedených v kap. 4,2.

9. ELEKTRICKÉ KABELY

Pravidelně kontrolujte stav elektrických kabelů a v případě jejich po- škození nebo poškození jejich izolace pro- veďte jejich výměnu. Napájecí kabel stroje se v případě jeho poškození musí vyměnit výhradně za originální náhradní díl a výměnu musí provést váš prodejce nebo autorizo- vané servisní středisko.

10. MIMOŘÁDNÉ ZÁSAHY

Každá operace údržby, která není zahrnuta v tom- to návodu, smí být prováděna výhradně Auto- rizovaným servisem. Operace prováděné u neautorizovaných organi- zací nebo operace prováděné nekvalifikovaným personálem způsobí propadnutí jakékoli formy zá- ruky.

Stroj se musí skladovat na suchém místě, mimo do- sah dětí chráněném před povětrnostními vlivy, s řádně nasazeným ochranným krytem vodicí lišty. UPOZORNĚNĺ!14 PROBLÉMY A JEJICH ŘEŠENÍ / PŘĺSLUŠENSTVĺ

V tabulce je uveden seznam všech možných kom- binací vodicí lišty a řetězu, které jsou k dispozici, s uvedením těch jeho součástí, které jsou použitelné na každém stroji a jsou označené symbolem“ ”. Vzhledem k tomu, že vol- ba, aplikace a použití vodicí lišty a řetězu pro- UPOZORNĚNĺ! vádí uživatel zcela dle vlastního názoru, zod- povídá také za následky jakýchkoli škod, kte- ré z toho mohou vyplynout. V případě pochyb- ností nebo nedostatečné znalosti specifik každé vodicí lišty nebo řetězu je třeba se ob- rátit na vašeho prodejce nebo na specializo- vané zahradnické středisko.

Kombinace vodicí líšty a řetězu Pozorné přečtení informací uvedených v tomto návodu poskytuje dobrou zna- lost stroje a následující pokyny umožňují identifi- kovat a vyřešit nejběžnější situace, které se mohou vyskytnout během pracovní činnosti. S jakoukoli poruchou nebo problémem se obraťte na autori- zované servisní středisko.

• Nedochází k uvedení stroje do chodu: – zkontrolujte, zda je v použité elektrické zásuvce proud; – zkontrolujte, zda je napájecí kabel nebo prodlu- žovací kabel neporušený. – zkontrolujte, zda vypínač funguje správně, a dle potřeby nechte provést jeho výměnu u Prodejce.

• Nedostatečný výkon – zkontrolujte montážní směr otáčení řetězu, – zkontrolujte nabroušení řetězu a/nebo stav opo- třebení řezných hran (obraťte se na Prodejce ohledně provedení potřebných zásahů). DŮLEŽITÁ INF.

• Nedochází k otáčení řetězu: – zkontrolujte, zda je přední ochranný kryt umístěn vzadu.

• Nedochází k přitékání oleje: – zkontrolujte, zda se v nádržce nachází olej a pří- padně ji vyčistěte ( 8.7).

• Dochází k jiskření: – obraťte se na prodejce ohledně kontroly motoru a kartáčů.
