KÄYTTÖOHJE SEV 2416 Q STIGA

Ei Sähkösaha - KÄYTTOOHJEET

VAROITUS: lue käytöopas huolellisesti ennen koneen käyttoa.

DA Elektrisk kædesav - BRUGSANVISNING

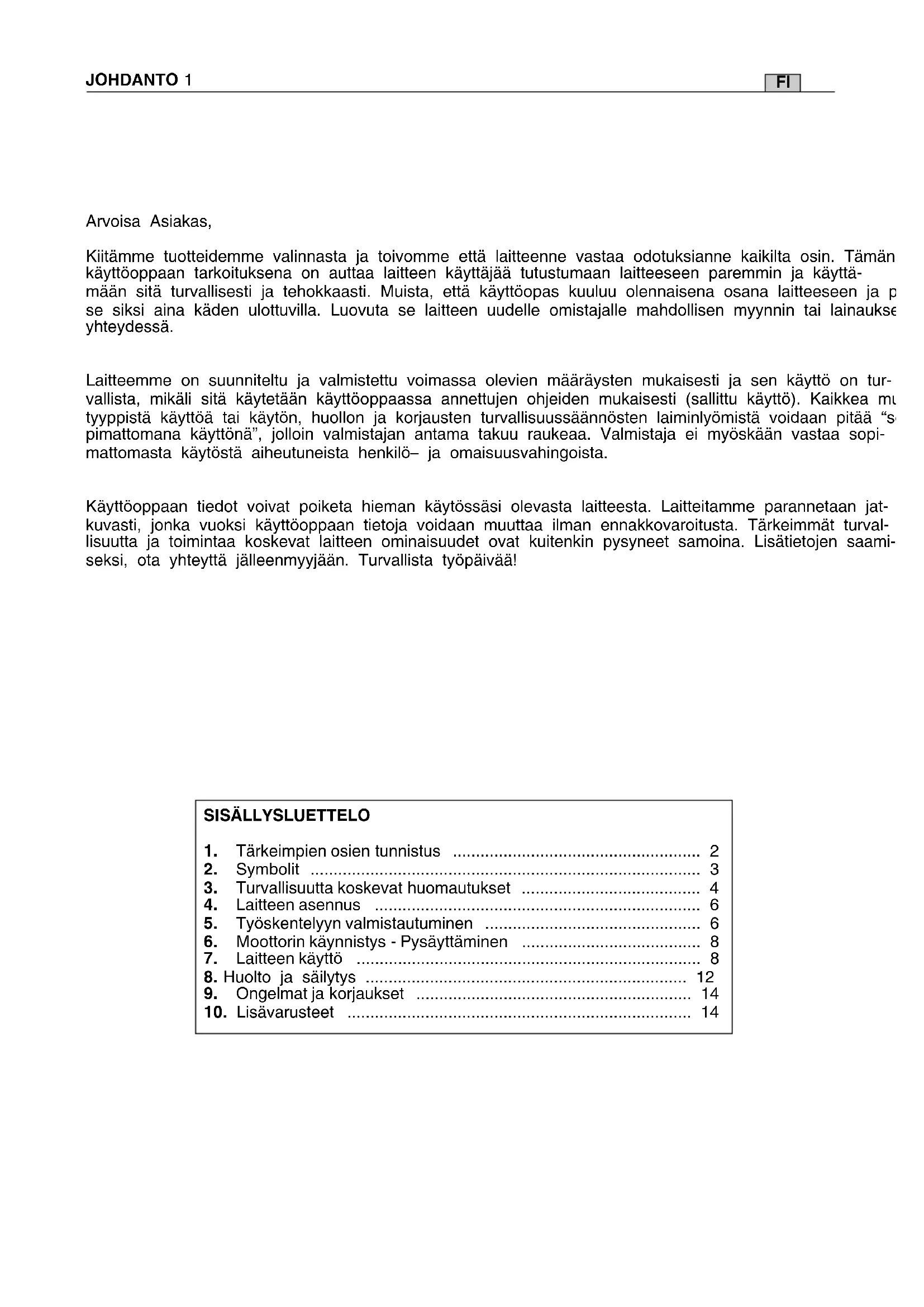

Kiitämme tuotteidemme valinnasta ja toivomme etta laitteenne vastaa odotuksianne kaikilta osin. Tämän käytöoppaan tarkoituksena on auttaa laitteen käytäjäa tutustumaan laitteeseen paremmin ja käytta-män sitā turvallisesti ja tehokkaasti. Muista, etta käytöopas kuuluu olennaisena osana laitteeseen ja p se siksi aina kaden ulottuvilla. Luovuta se laitteen uudelle omistajalle mahdollisen myynnin tai lainauksyhteydessä.

Laitteemme on suunniteltu ja valmistetu voimassa olevien märäysten mukaisesti ja sen käytto on turvallista, mikali sitä käytetaan käyttooppaassa annettujen ohjeiden mukaisesti (sallitu käytto). Kaikkea mu tyyppista käytöä tai käytön, huollon ja korjausten turvallisuussäannösten laiminlyomistä voidaan pitäa "s pimattomana käyttona", jolloin valmistajan antama takuu raukeaa. Valmistaja ei myoskän vastaa sopimattomasta käytostä aiheituneista henkilö- ja omaisuusvahingoista.

Käytöoppaan tiedot voivat poiketa hieman käytössä olevasta laitteesta. Laitteitamme parannetaan jatkuvasti, Jonka vuoksi käytöoppaan tietoja voidaan muuttaa ilman ennakkovaroitusta. Tärkeimmät turvalisuutta ja toimintaa koskevat laitteen ominaisuudet ovat kuitenkin pysyneet samoina. Lisātietojen saami-seksi, ota yhteyttä jalleenmyyjaän. Turvallista tyopäivää!

SISALLYSLUETTELO

1. Tärkeimpien osien tunnistus 2
2. Symbolit 3
3. Turvallisuutta koskevat huomautukset 4
4. Laitteen asennus 6
5. Työskentelyvn valmistautuminen 6
6. Moottorin kaynnistys - Pysayttaminen 8
7. Laitteen kaytto 8
   8.Huolto ja sailytys 12
8. Ongelmat ja korjaukset 14
9. Lisavarusteet 14

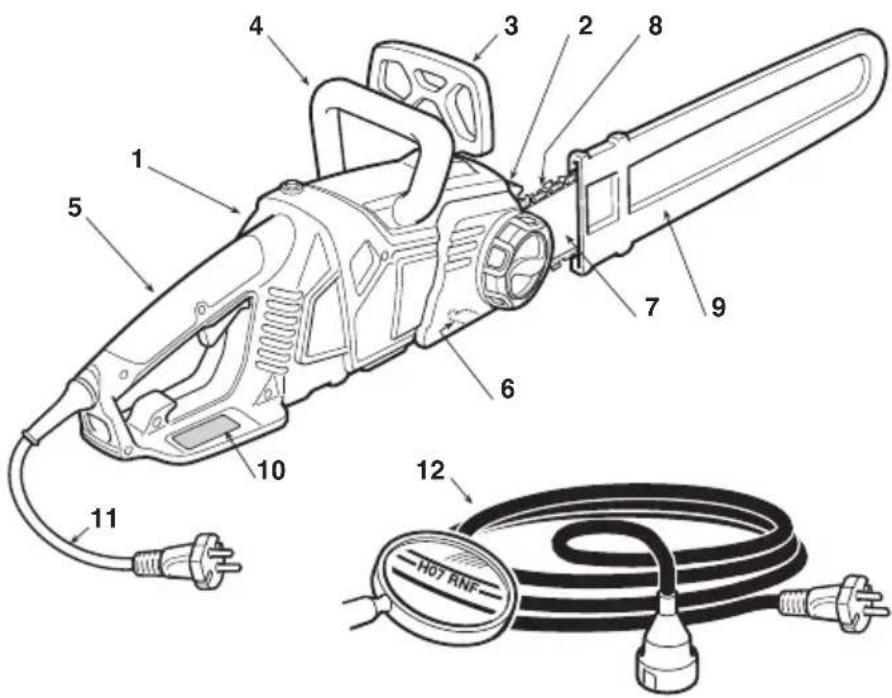

1. Moottoriyksikkö
2. Sappi
3. Käden etusuojus
4. Etukahva
5. Takakahva
6. Ketjunpysaytystappi
7. Terälevy
8. Ketju
9. Levyn suojus
10. Arvokilpi
11. Syöttökaapeli
12. Jatkojohto (ei mukana pakkauksessa)

VIVUT JA TÄYTÖT

1. Vaihdevipu
2. Turvapainike
3. Palautuspainike

4. Jatkojohdon ohjain

5. Ketjuoljytankin korkki

6. Ketjuoljyn tason osoitin

ARVOKILPI

10.1) Yhdenmukaisuuden merkki direktijvin 2006/42/EY mukaisesti
10.2) Valmistajan nimi ja osoite
10.3) Direktiivin 2000/14/EY mukainen aenen tehotaso LWA
10.4) Valmistajan viitemalli
10.5) Laitteen malli
10.6) Sarjanumero
10.7) Valmistusvuosi
10.8) Syottjannite ja - frekvenssii
10.9) Moottorivoima
10.10) Kaksoiseristys
10.11) Tuotekoodi
10.12) Valmistusmaa
10.13) Terälevyn suurin salittu pituus. On kiellettyä kayttää pidempää terälevyä kuin ohjeissa on annettu

Ala hvi t sahkolaitteita kotitalousjatteiden seassa. Europan parlamentin ja neuvoston direktiivi 2002/96/EY sahkö- ja e

lektroniikkaromusta ja sen toteuttaminen kansallisten saadosten mukaisesti maaraa vanhojen sahkolaitteiden erillisen ke

räyksen niin, etta ne voidaan uudelleen käytä ympäristöystävällisesti. Jos sahköisä laitteita havitetän kaatopaikalle

maaperaan, vahingolliset aineet saattavat joutua pohjaveteen ja ravintoketjuun vahingoittaen siten terveyttä ja hyvinointia. Lisa

tietoja taman laitteen havittamisestaa sao kotitalousjatteiden havyksesta vastaavalta elimeltai tai jalleenmyyjalta.

Melutason ja tärinätason maksimiarvot [1]
Akustisen paineen taso ohjaajan korvassa (EN ISO 22868)	dB(A)	84,92
- Epätarkka mittaus (2006/42/EY - EN 27574) dB(A) 3
Akustisen tehon mitattu taso (EN ISO 22868)	dB(A)	104,92
- Epätarkka mittaus (2006/42/EY - EN 27574) dB(A) 3
Tärinätaso (ISO 22867) m/sec	2	3,838
- Epätarkka mittaus (2006/42/EY - EN 12096) m/sec	2	1,5
TEKNISET TIEDOT
Syöttöjännite V~ 230
Syöttötaajuus Hz 50
Moottoriteho W 2400
Tangon pituus mm / “ 405 mm 16”
Ketjun nopeus m/sec 13,5
Paino	kg	5,3
Öljy	ml	230

[1]

Varioitus:

Annettu tärinärvo on määtelty standardisoidulla vallineellä ja arvoa voidaan käytäa sekā vertailtaessa muiden sahköilteiden kanssa etta arvioitaessa tärinan vällaikaiskuormitusa.
HUOMIO!

Tärinaarvo voi vaihdella laitteen käyttoiminnon mukaan ja laitteen kokoonpanon mukaan ja arvo voi olla korkeampi kuin annettu arvo. Käytäjan turvallisuuden takaamiseksi on ryhdyttäva tarvittaviin varotoimenpiteisiin, jotka maärellän todellisssa käytössa arvioidun tärä nakuormituksen pohjalta. Tämän vuoksi on huomioitava kaikki toimintasyklin vaiheet kuten esim. laitteen sammuttaminen tai laitteen tyhä-käynti.

2. SYMBOLIT

1) Lue käytöopas ennen tämän laitteen käytöa. 4) Älä altista vesisateelle (tai kosteudelle).
2) 3) Jatkuvan paivittäisen normaalikäytön aikana 5) Irrota pistoke pistorasiasta valittomästi jos johto koneen käytäja voi altistua melutasolle, joka on 85 (tai jatkojohto) on vahingoittunut tai leikkautunut. dB (A) tai kovempi. Käytä suojalaseja ja kuulosuo6) Terälevyn suurin salitttu pituus. On kiellettyä jaimia. käytäa pidempää terälevyä kuin ohjeissa on annettu.

SELITTÄVÄT SYMBOLIT LAITTEESSA (jos varusteina)

11) Ketjun asennussunta

12) Ketjun kulkusuunta

13) Pyörimissunta tangon lóysäämiseksi (a) tai lukitsemiseksi (b)

3. TURVALLISUUTTA KOSKEVAT HUOMAUTUKSET

KÄYTTOOPPAAN LUKEMINEN

Käytöoppaan tekstissä jotkin tärkeää tietaoa sisälävat kappaleet on merkitty erityisillä tunnuksilla, joiden merkitykset ovat seuraavat:

HUOMAUTUS

tai

TÄRKEAA

TARKEA Tarkentavat tai antavat lisātietao jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estaa laitteen vauroituminen tai vahinkojen syntyminen.

VAROITUS!

minlyonti voj johtaa laitteen kayttajan tai sen laheisyydessä oleskelevien henkilöiden loukkaantumiseen.

VAARA!

minlyonti voi johtaa laitteen kayttäjan tai sen laheisyydessä oleskelevien henkilöden vakavaan loukkaantumiseen tai jopa kuolemaan.

SAHKOYOKALUJA KOSKEVAT YLEISET TURVALLISUUTTA KOSKEVAT HUOMAUTUKSET

VAROITUS!

Lue kaikki turvallisuutta koske

vat huomautukset ja ohjeet. Näiden lukematta jättäminen saattaa aiheuttaa sahköiskun, tulipalon ja/taivakavan loukkaantumisen.

Säilytä kaikki huomautukset ja ohjeet tulevaa käyttoä varten. Huomautuksissa käytettävä käsite "sähkötyokalu" viittaa sahköverkosta virtaa ottavaan laiteseen.

1) Työskentelyalueen turvallisuus

a) Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Likaiset ja sekaiset alueet lisavat onnettouuksien riskia.
b) Alä käytä sahkötyokalua rajahydysalttiissa ymparistössa, syttyvien nesteiden, kaasujen tai polyn lahetyvilla. Sähkötyokalut aiheuttav kipinöita, jotka saattav sytyttäa polyn tai hóryt.
c) Pida lapset ja sivustakatsojat kaukana käyttaessasi sahkötyokalua. Keskittymisen herpaantuminen saattaa aiheuttaa kontrollin menetyksen.

2) Sahkoturvallisuus

a) Sähkötyokalun pistokkeen on oltava yhteensopiva pistorasian kanssa. Äla muuntele pistoketta. Älä käytä maadoitettujen sähkötyokalujen kanssa adaptereita. Muuntelemattomat ja pistorasian sopivat pistokkeet vahentavat sahköiskun vaaraa.
b) Välta kehon osumista maadoitettuihin pintoihin kuten putkiin, lampökennoihin, sahkölevyihin, jähdyttimiin. Sahköiskun vaara kasvaa, jos keho on maadoitettu.
c) Älä altista sahkötyokaluja sateelle tai kosteille olosuhteille. Sahkötyokalun sisään menevä vesi lisää sahköiskun riskä.
d) Alä kayta sahköjohtoa vaärin. Alä kayta sahköjohtoa tyokalun kuljettamiseen, vetämseen tai tyokalun pistorasiasta irrottamiseen. Pida sahköjohto kaukana kuumista esineista, oljysta, terävista kulmista tai likkuvista osista. Vahingoittunut tai takertunut kaapeli lisää sahköiskun vaaraa.
e) Kaytettaaessa sahkotyokalua ulkona, kayta ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin tarkoitetun jat

kojohdon käytö vahentaa sähköiskun vaaraa.
f) Jos sahkotyokalua on pakko kayttäkosteassaymparistossa, kaytadifferentiaalykitymellra (RCD-Residual Curren Device) suojattua sahkopistorasiaa. RCD:n kayttovahentaa sahkokiskun vaaraa.

3) Henkiloturvallisuus

a) Ole tarkkana, kontrolloi mitä olet tekemässä ja käytä maalaisjärkeä käyttaessäsi sähkötyokalua. Alä käytä sähkötyokalua ollessasi vasynyt tai huumeiden, alkoholin tai laikkkeiden vaikutuksen alaisena. Hetken herpaantuminen käytettaessä sähkötyokalua saattaa aiheuttaavakavia henkilövahinkoja.
b) Käytä suoja-asusteita. Käytä aina suojalaseja. Suojavarusteiden kuten polynaamarin, liukumisen estävien jalkineiden, suojakypärän ja kuulokkeiden käytto vahentaa henkilovahinkoja.
c) Välta vahingossa käynnistymisiä. Varmista, etta kytkin on asennossa «OFF» ennen pistokkeen kyt-kemista, sahkötyokaluun tartumista tai sen kuljettamista. Sahkötyokalun kuljettaminen niin, etta sormi on kytkimella tai sen kytkemin pistorasiaan niin, etta kytkin on asennossa «ON» altistaa onnettormuuksville.
d) Irrota kaikki säätöavaimet tai tyokalut ennen sahkötyokalun käynnistämista. Avain tai tyokalu, joka osuu pyöriväan osaan saattaa aiheuttaa henkilövahinkoja.
e) Alä meneta tasapainoasi. Säilyta aina sopiva tuki ja tasapaino. Tämä antaa paremman kontrollin sahkötyokalusta yllattavissä tilanteissa.
f) Pukeudu oikein. Alä käytä leveita asuja tai koruja. Pida hiukset, asusteet ja käsineet etäällä likkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat tartua likkuviin osin.
g) Jos on tarpeen kytkeä laitteita polynpoisto- ja polynkeräyslaitteistoon varmista, etta ne on kytketty oikealla tavalla. Näiden laitteiden käytö saattaa vahentää polysta aiheutuvia riskeja.

4) Sahkötyokalun kaytto ja turvallisuus

a) Älä ylikuormita sahkötyokalua. Käytä työhön sopivaa sahkötyokalua. Sopiva sahkötyokalu tekee työn paremmin ja turvallisemmin ja juuri sillä nopeudella johon se on suunniteltu.
b) Älä käytä sahkötyökalua, jos kytkin ei käynnistä sitā tai pysäytä sitä oikein. Sähkötyökalu, jota ei voi käynnistäa kytkimestä on vaarallinen ja se on korjattava.
c) Irrota pistoke pistorasiasta ennen saatjen tekemistä tai lisäosien vaihtamista tai ennen sahkötyokalun laittamista paikoilleen. Nämä turvallisuuteen liittyvat ennaltaehkäisevat toimenpiteet vahentavat riskia, etta sahkötyokalu kayninstyy vahingossa.
d) Säilytä sahkötyokalutlasten ulottumattomissa alakä annahenkilöiden, jotka eivat tunne tyokalua eikä sihen liittyvä ohjeita kayttä sahkötyokalua. Sähkötyokalut ovat vaarallisia kokemattomien henkilöiden käsissä.
e) Huolehdi sahkötyokalujen huollosta. Tarkista, etta liikkuvat osat ovat kohdistetut ja etta ne liikkuvat vapaasti, etteivat ne ole rikki tai niissä ole muuta sellaista vikaa, joka voisi vaikuttaa sahkötyövālineen toimintaan. Jos tyokalussa on vikoja, on tyokalu korjattava ennen käytöa. Monet onnettomudet johtuvat huonosta huollosta.
f) Pida leikkuuosat teroitettuina ja puhtaina. Leikkuuosien oikea huolto ja terien teravyydesta huolehtiminen, vahentaa leikkuuosien riskia jumiutua ja tekee niistahelpommin kontrolloitavia.
g) Kayta sahkotyokalua ja lisaoia annettujen ohjeiden mukaan, huomioden tyoskentelyolosuheet ja suori

tettavan työn laadun. Sähkötyökalun käytö alkuperä-sestä poikkeavaan tarkoitukseen saattaa aiheuttaa vaaratilanteita.

5) Huoltopalvelu

a) Anna patevan henkilokunnan korjata sahkotyokalu, kaytaen ainoastaan alkuperaisia varaosia. Tama mahdollistaa sahkotyokalun turvallisuuden yllapitamisen.

MOOTTORISAHOJEN TURVALLISUUTEEN LIITTYVIÁ VAROITUKSIA

• Pidä kaikki kehon osat kaukana teräketjusta mootorisahan ollessa toiminnassa. Ennen mootorisahan käynnistämista, varmista ettei teräsketju koske mihinkään. Huomion herpaantuminen käytettäessä mootorisa-haa, saattaa johtaa vaatteiden tai kehon osien juuttumisen teräsketjuun.
• Oikean käden on puristettava takakahvaa ja vasemman käden etukahvaa. Käsien paikkaa ei saa vaihtaa moottorisahaa pidettaessä, koska tamä lisäloukkaantumisen riskä.
• Käytä suojalaseja ja kuulosuojaimia. Lisaksi suosittelemme käyttaaan paälle, kasille ja jaloille sopivia suojavilineita. Sopivien suoja-asusteiden käytäminen vähentää lentävista lastuista kehoon kohdistuneita onnetomuuksa ja onnettomuuksa, jotka johtuvat terasketjuun koskemisesta.
• Alä käytä moottorisahaa puussa. Moottorisahan käytä-minen puussa oltaessa, saattaa aiheuttaa ruumiinvammoja.
  Säilytä aina hyvä tasapaino ja käytä moottorisaa ainoastaan kiinteallä, turvallisella ja tasaisella pinnala. Liukkaat ja epävakaat pinnat saattavat aiheuttaa tasapainon menetyksen tai moottisahan hallinnan menetykseen.
  Leikattaessa oksaa, joka on jannitteen alainen, on otettava huomioon vastaiskun riski. Kun puun kuiduissa oleva jannite laukeaa, oksa saattaa palautuessaan osua kayttajaan ja/tai aiheuttaa moottorisahan kontrollin menetyksen.
  Leikattaessa pensaita on noudatettava erittain suurta varovaisuutta. Ohuet materialit saattavat takertua terasketjuun ja sinkoutua kayttajan suuntaan ja/tai aiheuttaa tasapainon menetyksen.
  Kuljeta moottorisahaa etukahvasta niin, etta saha on sammutettu ja etaalla kehosta. Kuljetettaessa tai asetettaessa sailoo, ohjaustangon suojus on aina asetettava paikoilleen. Moottorisahan kasittely oikealla tavala vahentaa mahdollisuutta osua vahingossa likkuvaan terasketjuun.
  Noudata voitelua, ketjun kireyttä ja vaihto-osia koskevia ohjeita. Ketju, Jonka jannite ja voitelu eivat ole oikeat lisaa vastaiskun ja rikkoutumisen mahdollisuutta.
• Pida kahvat kuivina, puhtaina ja välta öljyn ja rasvan joutumista niihin. Rasvaiset ja öljyiset kahvat ovat liukkaat aiheuttaen hallinnan menetyksen.
  Leikkaa ainoastaan puuta. Alä kayta moottorisaha muuhun tarkoitukseen. Esimerkiki: alä kayta moottorisaha muovimateriaialien leikkaamiseen tai rakennusmateriaialien tai muiden materiaialien kuin puun leikkaamiseen. Moottorisan kaytto johonkin muuhun tarkoitukseen kuin mihin se on tarkoitettu, saattaa aiheut-taa vaaratilanteita.

VASTAIKSUN SYYT JA KAYTTAJAN OMAKSUMAT VARATOIMENPITEET

Vastaisku saattaa syntya, kun ohjaustangon tera tai pää osuuesineeseen tai kun puu sulkeutuu lukiten teräsketjun leikkuukohtaan.

Karkiosan osuminen saattaa tietyissa tapauksissa aiheuttaa akillisesti kaanteisen reaktion, tyontaen ohjaustankoa ylospain ja taaksepain kohti kayttajaa.

Terasketjun lukittuminen ohjaustangon ylaosaan saattaa tyontaa terasketjua nopeasti taaksepain kohti kayttajaa.

Jompikumpi näistä reactioista saattaa aiheuttaa sahan kontrollin menetyksen, aiheuttaen yakavan loukkaantumisen. Käytäjan ei tule luottaa ainoastaan saahan kuuluviin turvalaitteisiin. Moottorisahan käytäjan kannattaa huolehtia varoitoinpisteista leikkuutyön aiheuttamien onnettomuuksien tai loukkaantumisten minimoimiseksi. Vastaisku johtuu tyokalun huanosta käytostä ja/tai virheellisestä toiminnasta tai proseduuresta ja se on mahdolista valttäa ryhtymällä seuraaviin varotoimenpisteisiin:

• Pida sahaa paikoillaan molemmin kasin niin, etta peukalot ja sormet ovat kahvan ymparillà. Lisaksi asetu sellaiseen asentoon ja laita myos käsivarret niin, etta kestät mahdollisen vastaiskun voiman. Kayttajä kykenee kontrolloimaan vastaiskut, jos tarvitta-viin varotoimenpiteisiin on ryhdytty. Alä anna moottorisa-an han kaynnistyā vahingossa.
• Alä pidä käsivarsia liian kaukana aläkä leikkaa hartioiden ylapuolella. Tämä auttaa valttamän vahingossa tapahtuvat kosketukset kärkiosien kanssa ja antaa paremman kontrollin moottorisahasta äkillisissä tilanteissa.
• Käytä ainoastaan valmistajan yksilöimiä ohjaustankoja ja ketjuja. Jos varaosina käytetaan epasopivia ohjaimia ja ketjuja, saattaa seurauksena olla ketjun hajoaminen ja/tai vastaiskut.
  Noudata valmistajan antamia ohjeita koskien teraskjetjun teroittamista ja huoltoa. Syvyyden pientyminen saattaa lisata vastaiskujen märäa.

Sahkosahan kayttoteknikat

Huomioi aina turvallisuuteen liittyvat huomautukset ja kaytatayohon sopivimpia leikkaustekniikoita kaytttoohjeissa annettu-jen viitteiden ja esimerkkien mukaan (katso kappale 7).

Sijoita syottokaapeli niin ettei se tartu oksiin tai muihin steisiin.

Sahkosahan liikutelu turvallisesti

Aina Iaitetta liikuteltaessa tai kuljetettaessa tulee:

• sammuttaa moottori, odottaa ketjun pysahtymista ja irrottaa laite sahkoerkosta;
  -asetta teralevyn suojus;
• ottaa kiinni laitteen kahvoista ja kohdistaa teralevy kulku-suntaan nahden vastakkaiseen suuntaan.

Kun laitetta kuljetetaan autolla, on laite asetettava niin ettei se aiheuta kenellekkaan vaaraa, ja lukittava se paikoilleen.

- Suosituksia aloittelijoille

Ennen kuin ensimmäista kertaa aloittaa puunkaadon tai oksi-tuksen kannattaa:

• suorittaa tamantyyppisen varusteen kayttoon liittyvan koulutuksen;
• lukea huolellisesti turvallisuutta koskevat huomautukset ja tassä kaskirjassa olevat ohjeet;

harjoitella maassa olevilla tai sahapukissa olevilla oksillanin, etta tottu laitteseen ja leikkuuteknikoihin.

4. LAITTEEN ASENNUS

1. PAKKAUKSEN SISALTO

Laitteen pakkaus sisältaa:

• moottoriyksikon,
• terälevyn,
  -ketjun,
• terälevyn suojuksen,
• pussi, joka sisältaa asiakirjat.

TÄRKEAA

ketju irrotettuina ja

Laite toimitetaan teralevy ja oljysaillio tyhjanä.

VAROITUS!

Laitteen poisto pakkauk

sesta ja asennus tulee suorittaa tasaisella ja kiinteallä alustalla. Lisaksi tulee olla riittavasti tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun.

Pakkausten havitys on suoritettava voimassa olevia saannoksiä noudattaen.

2. TERÄLEVYN JA KETJUN ASENNUS

VAROITUS!

Käytäina paksuja käsi

neitä kasetelläksesi terälevyä ja ketjua. Ole erittäin huolellinen asettaessasi terälevyä ja ketjua ettet vahingossa vaaranna laitteen turvallisuutta ja tehokkuutta. Epäselvissä tapauksissa, ota yhteyttä jalleenmyyjaan.

Ennen terälevyn asettamista varmista ettei ketju-jarru ole paallä. Tämä tilaaavutetaan, kun kaden etusuojus on vedetty taysin taakse kohti laitteen runkoa.

VAROITUS!

Varmista ettei laite ole kyt

kettynä pistorasiaan.

• Käännä auki nuppi (1) ja irrota suojus päästäkesisi käsiksi kuljetuskelan ketjupyörästoön ja tangon paikkaan (Kuva 1).
• Asenna ketju teralevyyn huomioiden kulkusuunnan. Jos teralevyn paa on varustetu siirron ketjupyorastolla, huolehdi, etta ketjun hammaspyorastolomittuu oikein ketjupyoraston aukkoin (Kuva 2).
• Asenna tanko (2) laittamalla vaarnaruuvin kiristyslaitteen tangossa olevaan reikään (2a).
  Kännä tankoa kohti laitteen rungon takaosaa (Kuva3).
• Kierra ketju vetohammaspyörän ympäri (Kuva 4) ja työnnä tankoa eteenpäin niin, etta ketju esikiristyy.
• Aseta suojus paikoilleen kirstamalla nuppia (1) ilman, etta nuppi lukittuu.
• Käännä rengasmutteria (3) myötäpaïvään niin,
  etta ketju kirstyy halutun maärän (Kuva 5)
• Pitamalla tankoa dostettuna, lukitse nuppi pohjaan saakka (1) (Kuva 6).

5. TYÖSKENTELYYN VALMISTAUTUMINEN

1. LAITTEEN TARKISTUS

VAROITUS!

Varmista ettei laite ole kyt

kettynä pistorasiaan.

Ennen työskentelyn aloittamista:

• tarkista, etta sahkoverkon frekvenssi vastaa "Sarjanumeron etikettiä" (katso kappale 1 -
• tarkista ettei laitteessa eikä terälevyssä ole lôsiä ruuveja;
• tarkista, etta ketju on sopivan kirea, terava ja ehja;

• tarkista, etta kahvat ja laitteen suojat ovat puu taat ja kuivat, oikein asennetut ja kiinnitety k nolla laitteeseen;

• tarkista ketjujarrun tehokkuus;

• tarkista, etta vaihdevipu ja turvapainike pystyvat liikkumaan vapaasti, ei pakottamalla, ja etta vapautettaessa ne palautuvat automaattisesti ja nopeasti perusatsegmenton;
• tarkista, etta vaihdevipu pysyy lukittuna, jos tur-3). vapainiketta ei paineta;
• tarkista, etta jäähdytysilman aukot ovat puhtaat sahanpurusta ja roskista;
• tarkista, etta syottjohto ja jatkojohto eivat ole vaurioituneet;
• tarkista, etta ketjun oljytaso ei ole merkin «MIN»
• alle ja tayta tarvittaessa niin, etta taso jaa noin 1 cm alle taytöaukon yläreunan.

2. KETJUN KIREYDEN TARKISTAMINEN

VAROITUS! kettynä pistorasiaa

Varmista ettei laite ole kyt

• Löysäa nuppia (1). (Kuva 5).
• Säädä ketjun helaa (3) niin kauan, etta ketjun reys on sopiva (Kuva 5).
• Pitamalla tankoa dostettuna, lukitse nuppi pohjaan saakka (1) (Kuva 6).

Kireys on oikea, kun pysaytettaaessa ketju teralevyn puoleenvalin, hammaspyorastoei mene pois ohjaimelta (Kuva 7).

Pida vahdetta ja turvapainiketta painettuina lyy entiyisoly on biologisei najoavaa. Mineraaloljyn sataksesi jarrua ja ruuvimeisselin avulla likuta ket tai moottorioljyn kayttio aiheuttaavakavia vahinjua ohjaimia pitkin varmistaaksesi, etta ketju kulkeeja ymparistolle. vaikeuksitta.

VAROITUS! Älä käytä laitetta, jos ketjujarru ei toimi kunnolla ja ota yhteytä jälleenmyyjaän tarkistuksia varten.

4. KETJUN VOITELUÖLJY

TARKEAA Kayta ainoastaan erityisesti moottorisahoille tarkoitettua oljya tai moottorisahoille tarkoitettua tarttuva oljya Ala kayta epapuhtaupsia sisaltavaa oljya valttaksesi sailiossa olevan suodattimen tutkeutumisen ja oljypumpun vauroitumisen korjauskelvottomaksi.

TÄRKEÄKetjun voiteluun käytettävä erityisöly on biologisesti hajoavaa. Mineraaliölyn tai moottoriölyn käytto aiheuttaa vakavia vahinkoja ympäristolle.

Hyvatasoisen oljyn kayttö on välttamätontä leikkausosien hyvalle voitelulle. Kaytety tai huonolaatuinen oljy heikentaa voitelua ja lyhentaa ketjun ja teralevyn kayttöaikaa.

3. KETJUJARRUN TARKISTUS

Tämä laite on varustetu kaksoisjarrujärjestelmällä, joka aktivoituu kahdessa tapauksessa:

a) Kun kytkimen vipu vapautetaan aktivoituu jarru, joka hidastaa ja pysayttäkjetunj likkeen. Taman tarkoituksena on estaoukkantuminen, joka olisi mahdollista, jos ketju jatkaisi likettä laitteen sammuttamisen jälkeen.
b) Jos työskentelyn aikana tapahtuu takaiskutangon kärjen epätavallisen kosketuksenvuoksi, raju liike ylospain aiheuttaa, etta kasi tormäetusujoaan. Tassapauksessa jarru lu kitsee ketjun likkeen ja sen vapautaminen on mahdollista ainoastaan manuailisesti.

Tämä jarru voidaan laittaa paälle kasin, tyontämälä etusuojaa eteenpain. Vapauttaaksesi jarrun vedä etusuojaa kohti kahvaa kunnes kuulet napsahtuksen.

Jarrun tehokkuuden tarkistamiseksi toimi seuraavalla tavalla:

• Käynnistä moottori ja purista moottorisahaa etukahvasta ja työnnä peukalolla etukāsisuojaa eteenpain, teran suuntaan.
• Kun jarru menee paalle, vapauta kytkimen vipu.

Ketjun on pysahdyttäva valittomasti, kun jarru me-nee paalle.

TÄRKEÄ Ennen laitteen käyttoä, öljy-taso on syytä tarkastaa ja tāyttaa noin 1 cm paahän tāytöaukon reunasta. Öljytaso ei saa laskea alle merkin «MIN»

HUOMAUTUS Lisataksesi oliyä suosittelemme kaantamän laitteen oikealle kyljelle niin,etta suauukko on pystysuorassa asennossa.

5. SÄHKÖKYTKENNA

VAARA! Kosteus ja sahkö eivät

sovi yhteen.

-Kasittely ja sahkjohtoen liitannat on suoritettava kuivassa.
- Alä ikinä anna sahköpistokkeen tai sahköjohdon joutua kosketuksiin kostean alueen kanssa (latakko tai kosteaa maa).

Jatkojohtoen on oltava vahintaan laadultaan typpia H07RN-F tai H07VV-F minimileikkauksella 1,5 mm ja niiden suositeltava maksimipituus on 30m

Alä pidä kerällä jatkojohtoa työskentelyn aikana. Nain välṭat johdon ylikuumenemisen

VAARA!

Minkä tahansa sahkölait

teen pysyvän liitännän sähköverkloon saa tehdä ainoastaan pätevä sähkömies voimassa olevien säännösten mukaan. Virheellinen lii-tä saattaa aiheuttaa henkilövahinkoja mukaan lukien kuoleman.

VAARA!

Syotā laitteeseen virtaa ta

sauslaitteen kautta (RCD - Residual Current Device) laukaisuvirralla, joka ei ole yli 30 mA.

TÄRKEAA

Sahkovirran toimituskatko

sten välttämiseksi:

• Tarkista, etta sahkolaitteiston kokonaiskapasi-teetti on njittäva:
• Kytke laite riittavalla ampeeriluvulla varustettuun pistorasiaan;
• altä käyttämästa samaan aikaan muita paljon absorboivia laitteita.

6. MOOTTORIN KÄYNNISTYS - PYSÄYTTÄMINEN

MOOTTORIN KÄYNNISTYS (Kuva 12)

Ennen moottorin käynnistysta:

• Kytke jatkojohto takakahvaan tehtyyn johdon pysayttajän (1).
• Kytke ENSIN syöttökaapelin pistoke (2) jatkojohtoon (3) ja SEN JÄLKEEN jatkojohto pistor-asian (4).
• Irrota teralevyn suojus.
• Varmista ettei teralevy osu maahan tai muhin esineisiin.

Moottorin käynistämiseksi (Kuva 12):

1. Vapauta ketjun jarru (5) (käden etusuojus vedettynä kohti etukahvaa).
2. Pidä laitteesta kiinni tiukasti kahdella kädellä.
3. Paina turvapainiketta (6) ja käytä kytkintä (7).

HUOMAUTUS

Vapauttamalla katkaisimen,

turvapainike irtoaa ja moottori pysahtyy.

VAROITUS!

Ketjun pysahtyminen

saattaa tapahtua sekunnin sen jälkeen, kun moottori on sammunut.

MOOTTORIN PYSÄYTYS

Moottorin pysayttamiseksi:

Vapauta kytkin (7).
- Irrota ENSIN jatkojohto (3) pistorasiasta (4) ja SEN JALKEEN laitteen syottjohto (2) jatkojohdosta (3).

7. LAITTEEN KÄYTTÖ

VAROITUS!

Käytäjan ja muiden tur

vallisuuden vuoksi:

1) Älä käytä laitetta ennen kuin olet lukenut ohjeet huolellisesti. Tutustu vipuihin ja laitteen oikeaan käyttoön. Opi pysayttämän moottori nopeasti.
2) Käytä laitetta ainoastaan siihen tarkoitukseen mihin se on tarkoitetti eli "terälevyn pituuden mukaisten puiden kaatamiseen, pikkomiseen ja oksitukseena" tai vastaaviin pusiiin esineisiin. Muunlainen käytto saattaa osoittautua vaaralliseksi ja vahingoittaa laitetta, kuten myös muiden kuin tassakasikirjassa mainittujen lisaosien käytto. Sopimattomaksi käytöksi katsotaan (esi

merkiki, mutta ei ainoastaan):

-pensasaitojen saataminen;
- kaiverrustyöt;
- puualustojen, laatikoiden ja pakkausten leikkaaminen;
- huonekalujen tai muiden nastoja, ruuveja tai muita metallisia osia sisaltavien esineiden leikkaaminen;
- teurastustyöt;
- laitteen käytto dostovipuna, esineiden siirtoon tai Hajottamiseen;
- kiinteisiin kiinnikkeisiin lukitun laitteen kaytto.

3) Muista, etta käytäjä on vastuussa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuk-silleen.

4) Käytä työskentelyyn sopivia asusteita. Jalleenmyyja antaa tarvittaessa tietoa työhön sopivista suojavälineista. Käytä tärinää vaimentavia kaseineita. Kaikki yllä mainitut varotoimet eivat takaa suojausta Raynaudin ilmiöltä tai karpaalitunnelis syndromalta. Välta tämän vuoksi laitteen jatkuvaa pitkäikaista käyttoä ja tarkista katesi ja sormiesi kunto saannöllisesti. Jos sinulle ilmaantuu jokin yllä mainituista oireista, ota valittomästi yhteyttä laakärin.

5) Tämän laitteen sahkolaitteisto kehittä vaatimattoman sahkömagneettisen kentän, joka saattaa kuitenkin aiheuttaa häririöitä käytäjan implantoituihin aktiviisintai passiiisinen laikintälatteisiin. Tastaaattaa olla seurauksena vakavia tervesvaaroja. Läkintälatteiden käytäjiä kehotetaan ottamaan yhteytta laakärin tai laikintäliteiten valmistajaan ennen laitteen käyttoa.

6) Työskentele ainoastaan paivänvalossa tai kyllin riittävassä keinovalossa.

7) Ole erittain huolellinen tyoskennellessämtalliaitauksien laheisyydessä.

8) Välta, että ketju koskee sahköjohtoon. Käytä johdon pysaytintä välttäaksesi, että jatkojohto irtoaa vahingossa, varmistaen samalla, että johto on oikein pistorasiassa ilman pakottamista. Alä ikinä koske jännitteessä olevaa sahköjohtoaJos se on eristetty huonosti. Jos jatkojohto vaurioituu kayton aikana, alä koske johtoon ja irrota jatkojohto välittomästi sahköverkosta.

9) Varo ettei teralevy torma'lujaa ulkopuolisiin esineisiin ja varo mahdollisia irtomateriaialeja, jotka ketjun liikkuminen on aiheuttanut.

10) Pysäytä moottori ja irrota laite sahköer-kosta:

-joka kerta kun jatat laitteen ilman val-vontaa;
- ennen laitteen tarkistusta, puhdistusta tai huoltoa;
- jos osut vieraaseen esineeseen. Tarkista mahdolliset vauriot ja korjaa ne ennen laitteen uudelleenkäyttoa;
- jos laite alkaa tärista odosti (Etsi tärinān aiheuttaja valittomästi ja huolehdi tarpeellisten tarkastusten suorittamisesta erikoistuneessa huoltolikkeessä).
- kun laitetta ei käyteta.

TÄRKEÄMuista aina,että värarin kay-tetty sahkösaha saattaa hairitä muita ja vaikuttaa ympäristöön.

Ympariston ja muiden henkiloiden huomioimiseksi:

• Välta käytämästa laitetta sellaiseen aikaan vuorokaustesta, etta sen käytto Häiritsee sekä päkoissa, joissa käytto saattaa olla Häiritsevää.
• Noudata tarkasti paikallisia saadoksia, koskien leikkausjatteiden havitysta.
• Noudata tarkasti paikallisia öljyn, vauroituneiden osien tai ymparistöa rasittavien osien havittä-mista koskevia saadöksiä.
• Työskentelyn aikana ympäristöön pääsee tietty maärä öljä, joka tarvitaan ketjun voiteluun; tãmn vuoksi käytä ainoastaan tätä tarkoitusta varten olevia biologisesti hajoavia oljylaatuja.
  Tulipalon välttämiseksi, alä jatā laitetta moottorin ollessa kuuma lehtien tai kuivan ruohon sekaan.

VAROITUS!

Laitteen käytö puiden

kaatamiseen tai oksitukseen vaatii erityiskou-lutuksen.

1. TYÖSKENTELYN AIKANA SUORITETTAVAT TARKISTUKSET

- Ketjun kireyden tarkistus

Työskentelyn aikana ketju pidenty progressivi-sesti ja siksi ketjun kireys on tarkistettava sän-nollisesti.

TÄRKEAA

Käytettaessenaismmaista

kerta (tai ketjun vaihdon jälkeen) on öljytaso tarkistettava useammin, ketjun asettumisen vuoksi.

VAROITUS!

Alä tyoskentele lösallä

ketjulla ettei synny vaaratilanteita, joissa ketju hyppäisi pois ohjaimilta.

Saataksesi ketjun kireyttä, toimi kuten annettu kappaaleessa 5.2.

- Pysäytys työn aikana

Tämä laite on varustetu ylikuormituksen suojakytkimella. Jos ketju juniutuu (esim. leikkausvalineen lukittumisen tai ketjun hampaiden sotkeutumisen

tai leikkuun aiheuttaman ylikuormituksen takia), ylikuormituksen suojakytkin keskeyttäa virran syöton automaattisesti sahkösahan suojaamiseksi.

TÄRKEAA

Kytkin aktivoituu, kun lau

kaisuvirta ylittä 30-35 A. Se voidaan palauttaa manuaalisesti painamalla painiketta 1.15) 30 sekunnin kuluttua laitteen jaahymisesta.

- Öljyn virtauksen tarkistus

TÄRKEAA

Alä kayta laitetta ilman voi

teluöljya! Ölysäiliössä olevan öljyn taso on nàhtavissa lapinakyvän osoittajan lapi. Muista tayttäölysäiliö jokaisen käytön yhteydessa.

VAROITUS!

Varmista, etta teralevy ja

ketju ovat hyvüssa asennossa tarkastaessasi oljyn virtausta

Käynnistä moottori ja tarkista leviäkö ketjuöljty ten osoitettu kuvassa (Kuva 13).

2. KÄYTTÖTAPA JA LEIKKAUSTEKNIKKA

Ennen ensimmäista kaatakertaa tai oksituskertaa m on hyödyllista harjoitella maassa olevilla kepeillä tai pukkiin kiinnitetyillä niin,etta suntuman laitteeseen ja parhaimpiin leikkaustekniikoihin.

VAROITUS!

Työskentelyn aikana lait

teesta on aina pidettavä kiinni kaksin kasin.

VAROITUS!

Pysaytä valittomästi moot

tori, jos ketju juniutuu tyoskentelyn aikana.

Varo aina takaiskua (kickback), joka saattaa ta-pahtua teralevyn tormatessä esteeseen.

- Puunkaato

Kun useampi henkilo on samaan aikaan karsimassa ja kaatamassa puuta, on henkiloiden suoritettava karsinta ja kaataminen erillisillä alueilla, joiden valinen etaisyys on vahintaan kaksi kertaa kaadettavan puun korkeus. Suosittelemme valtamaan puiden kaatamista niin, etta henkloita -joutuu vaaraan tai puu osuu sahkjohtoon tai aiheuttaa muita materialiahvahinkoja. Jos puu joutuu kosketuksiin voimalinjan kanssa, on siita ilmoitettava valittomasti sahkoyhtiolle.

• Suosittelemme, etta kayttäja on ylapuolella aluetta, johon puu todennaköisesti kaatuu tai jossa se todennaköisesti pyorii.
• Suosittelemme valmistelemaan poistumisreitin ja pitämaän sen vapaana esteista ennen leikkuun suorittamista. Suosittelemme laajentamaan poistumisreitin myos taaksepain ja vinosti suhteessa odotettavissa olevaan kaatumissuuntaan kuten naytety kuvassa 15.
• Ennen kaatamisen aloittamista on otettava huomioon puun luonnollinen kallistus, missa osassa oksat ovat suuremmat ja tuulen suunta. Nain voidaan arvioida milla lailla puu kaatuu.
• Puhdista puu liasta, kivista, kaarnanpalasista, nastoista, metalliterista ja -langoista.

Kaatolovi

Tee kaatolovi, joka on noin 1/3 puun halkaisijasta, kohtisuoraan suhteessa kaatumissuntaan, kuten kuvassa 16.

Tee ensin alasahaus vaakasuoraan.

Tämehkäise terasketjun tai ohjaustangon jumiutumisen, kun tehdään toinen sahaus.

Kaatosahaus

• Tee takakaatosahaunakin 50 mm ylemmakiyaakasuoraa lovea kuten kuvassa 16. Pidakakaatosaha rinnakkaisena vaakasuoran loven kanssa. Tee takakaatosahaunin,ettajaljelle jaa tarpeeksi puuta toimimaan saranan. Tamara sana estaapankiertymisen ja kaatumseen virheelliseen suuntaan.Ala tee sahauksia saranan poikki.
• Kun kaatosahus lahenee saranaa, puu alkaa kaatua. Jos on olemassa vaara, etta puu e i kaadu haluttuun suuntaan tai etta se voi horjahtaa taaksepain ja taittaa terasketjun, pysaytaleikkaus ennen kuin olet tehnyt takakaatosaha-o uksen ja kaytupaisia tai alumiinisia kiloja leikkauksenavaamiseksi ja laita puu kaatumaan aa haluttuun suuntaan.

Kun puu alkaa kaatua on moottorisaha irrotet- tava leikkauksesta, sammutettava moottori, asettava moottorisaha maahan ja kuljettava poistumisreittia pitkin. Kayttajan on syyta varoa ylhaaltataippuvia oksia ja katsottava minne astuu.

- Oksien karsiminen puusta

3. TYON LOPETTAMINEN

Karsiminen tarkoittaa oksien irrottamista kaatuneesta puusta. Karsittaessa on jatettavpaikoillee isoimmat alaoksat, jotka tukevat runkoa maata vsten. Irrota pikkuoksat yhdella kertaakuten kuvassa 17. Jannitteess alevien oksien irrotus kannattaa aloittaa alhaalta ylospain moottorisahan taipumisen estamiseksi.

VAROITUS!

Varmista ettei laite ole kyt

VAROITUS! Huomioi oksien tukikohdat maassa, nilden mahdolliset jannitteet, suunnan johon oksa saattaa paatyä leikattaessa ja puun mahdollinen epavakaisuus senjälkeen kun oksa on leikattu.

- Rungon halkaiseminen

Halkaisemin tarkoittaa rungon leikkaamista pituussuunnassa. On tarkea, etta jalkojen tuki on paikoillaan ja paino molemmilla jaloilla. Jos mahdollista Kannattaa runkoa nostaa oksien, runkojen tai halkojen avulla. Seuraavassa yksinkertaisia oh jeita leikkuun helptamiseksi.

Kun runko nojaa koko pituudeltaan kuten ku-vassa 18A, leikataan puu yhãltä (ylahalkaisu).
Kun runko nojaa latvasta kuten kuvassa 18B on leikattava 1/3 alla olevan sivun halkaisijasta (alahkaisu). Taman jälkeen on suoritettava lopullinen sahaus, tehden ylahalkaisun niin, etta se kohtaa ensimmäisen sahauksen.
Kun runko nojaa molemmista päistä kuten ku-vassa 18C, on leikattava 1/3 halkaisijasta ylha-älta aloittaen (ylähalkaisu). Jatka sitten sahaus loppuun tehden alasahauksen 2/3 alasahuk-sesta niin, etta osut ensimmäiseen sahaukseen.
- Rungon pilkkomista helpottaa sapin käytämi-nen (kuvassa 18D).

• Aseta sappi runkoon ja tehden vivun sappiin suorita laitteella kaariliike, joka mahdollistaa teralevyn tunkeutumisen puuhun.
• Toista toimenpide useamman kerran, jos tarpeen, siirtaen sapin tutikohtaa.

Kun halkaistaan kallistunutta runkoa, on oltava ylapuolella kuten kuvassa 19. Toimenpiteen aikana, kun sahausta ollaan lopettamassa, kontrollin sailyttamiseksi sahauksen painetta on vahennettavā ilman etta irrotetaan sahan kahvasta.

Sahan joutumista kosketuksiin maan kanssa on valtettäva. Kun sahaus on tehty odota, etta mootorisaha pysahtyy ennen sen siirtamista. Sammuta aina moottori siirtyessasi puulta toiselle.

Lopetettuasi tyon:

• Pysäytä moottori kuten aikaisemmin kuvattu (Kappale 6).
• Odota ketjun pysahtymista ja anna laitteen jäahtyä.
• Poista ketjusta sahausjatteet ja oljykaasaumat.
• Jos ketju sotkeutuu tai pihkaantuu, irrota ketju ja aseta se muutamaksi tunniksi erityista puhdistusainetta sisaltavaan sailioo. Huhhte sitten puhtaalla vedellä ja käsitte luosteenestosuikeella ennen asentamista takaisin laitteseen.
• Asenna tangon suojus ennen laitteen varastoin-tia.

VAROITUS!

Anna moottorin jaähtyä

enne laitteen asettamista sailytystiloihin. Vahentaaeksesi tulipalon vaaraa puhdista laite sahausjatteista, oksista, lehdista tai liallisesta rasvasta; alä jata leikkausjatteita sisaltavi sailytsastioita sisatiloihin.

8. HUOLTO JA SÄLYTYS

VAROITUS!

Käytäjan ja muiden tur

vallisuuden vuoksi:

• Oikea huolto on tärkeä sehokkuuden sailytämiseksi ja laitteen alkuperäisosien turvalliselle käytölle.
• Varmista aina, etta ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja kayttövalmis.
• Älä koskaan käytä laitetta, jos siinä on kuluneita tai vaurioituneita osia. Vaurioituneet osat täytyy vaihtaa, eikä koskaan korjata.
  -Kayta vain alkuperaisi vaaraosia. Alkuperaislaadultaan poikkevat osat voivat vahingoittaa laitetta ja heikenta turvallisuutta.

VAROITUS!

Huoltotoimenpiteiden ai

kana:

• Irrota laite sahkoverkosta.
• Käytä suojakäsineitä terälevyä ja ketjua koskevissa toimenpiteissä.
• Pidä terälevyn suojat asennettuina paitsi työskennellessäsi ko. levyn tai ketjun pa-rissa.
• Alä havita luontoon oljyä tai muita myrkyllisä aineita.

1. MOOTTORIN JÄÄHDYTYS

Välttäksesi moottorin ylikuumenemisen ja vahingoittumisen, jäahdytsilmaritilat on pidettäva puhtaina ja vapaina sahanpuruista ja muista roskista.

2. KETJUJARRU

Tarkista saannollisesti ketjujarrun toiminta.

3. KETJUN HAMMASPYÖRÄSTÖ (Kuva 20)

Tarkista saannollisesti ketjupyoraston kunto ja vaihda kun kuluminen on yli 0,5 mm.

Alä laita uuttaa ketjua vanhan ketjupyörastön kanssa tai pänvastoin.

4. KETJUNPYSÄYTYSTAPPI

Tämä tappi on tärkea turvælementti, koska setäa ketjun kontrolloimattomat liikkeet, ketjun rikkoutuessa tai lóystyessä.

Tarkista tapin kunto saannollisesti ja vaihda se uuteen, jos se on vioittunut.

5. KIINNIKKEET

Tarkista saannollisesti kaikkien ruuvien ja mutterien kiinnitys ja etta kahvat ovat kunnolla kiinnitetyt.

6. KETJUN TEROITUS

VAROITUS!

Turvallisuuden ja tehok

kuuden vuoksi on tärkeä, että leikkuuosat ovat teravät. Kaikki ketjuun ja tankoon tehtävät toimenpiteet ovat toitä, joiden oikein suorittaminen vaatii erityistaitoja erityistyokalujen li-saksi; turvallisuussyista ota yhteyttä jalleenmyyjän.

Teroitusta tarvitaan kun:

• Sahajauho muistuttaa polyä.
• Tarvitaan suurempaa voimaa leikattaessa.
  Leikkaus ei ole suora.
  Tärinä lisäantyy

Jos teroitus annetaan tehtavaksi erityiskeskukssessa, teroitus tehdaan laitteilla, jotka takaavat minimipoiston materiaalia ja tasaisen teroituksen kaikke leikkuuosille.

Ketju on vaihdettava kun:

Leikkuuosan pituus on 5 mm tai vahemman;
- Niittien hammastusvali on lian suuri;

7. ÖLJYSÄILIÖN PUHDISTUS JA TYHJEN-NYS (ainoastaan käytettaessä biologista ketjuöliyä)

Tietyntyyppisten biologisten öljyen käytto saattaa aiheuttaa keräymiä ja kalkin muodostumista tietyn käyttoajan jäldeen.

Tassapauksessa ennen laitteen varastroimista pitkaksi aikaa:

• Irrota ketju ja tanko
• Tyhennä öljysäiliö

• Laita saillioon tarkoitusta varten olevaa pesuainetta noin puoleen valin maksimitasosta

• Sulje saïlion korkki ja käynnista laite niin, etta kaikki pesuaine tulee ulos.

Muista tayttä öljyllä, ennen laitteen käyttoa uudelleen.

8. TERÄLEVYN HUOLTO

Terälevyn epatasaisen kulumisen välttamiseksi, suosittelemme sen käantämista toisinpän saannöllisesti.

Terälevyn tehokkuuden sailyttamiseksi suosittelemme (Kuva 21):

• Rasvaamaan siirron ketjupyörästön laakerit sitä varten olevalla ruiskulla (jos varusteena).
• Puhdistamaan teralevyn urat sita varten olevalla kaapimella.
• Puhdistamaan voiteluaukot.
• Tasaisella viillalla poistamaan sivujen sarmat ja tasoittamaan ohjainten valeissä olevat mahdolliset korkeuserot.

Terälevy on vaihettava kun (Kuva 21):

• urien syvyys on alle hammaspyoraston korkeu den (eivat saa ikina osua pohjaan);
• ohjaimen sisaseina on kulunut niin paljon, etta ketju kallistuu sivusuunnassa.

Terälevyn epatasaisen kulumisen välttamiseksi, suosittelemme sen käantämista toisinpän saannöllisesti.

Jos tanko on käännettäva ylosalaisin tai vaihdettava, toimi seuraavalla tavalla (Kuva 22):

• irrota sallio ja ketju ja tanko, noudattaen vaiheita, jotka on annettu kappaleessa 4.2;
• ristipäisen ruuvimeisselin avulla avaa ruuvi (1) ja irrota kirstyslaite (2). Varo havittamasta kumi-rengasta (3);

TÄRKEAA

Ruuvin kierteeseen on lai

tettu tuotetta "kierrejarru", joka estaa vahingossa lôystymisen. Siksi ruuvin irrotus vaatii voimaa ja susosittelemme siksi käytämaan sopivan kokoista ruuvimeisselä, joka lukitsee tangon.

• asenna takaisin kiristyslaite (2) ylosalaisin kannetyn tangon toiselle sivulle tai uuteen tankoon. Muista asettaa kumirengas (3) paikoilleen;
• laita pieni maara tuotetta "kierrejarru" ruuvin kahteen tai kolmeen kierteeseen (1) (noudata valmistajan ohjeita), kirista sen jälkeen ruuvi (1);
• asenna takaisin saillio ja ketju ja tanko, noudattaen vaiheita, jotka on annettu kappaleessa 4.2.

9. SÄHKÖJOHDOT

VAROITUS!

Tarkista saannollisesti

sahköjohtojen kunto ja vaihda ne jos ne ovat kuluneet tai niiden eristys on vahingoittunut.

Jos laiteen syottokaapeli on vialinen, tulee se vaihtaa alkuperäiseen varaosaan jalleenmyyjan tai valtuutetun myyjan toimesta.

10. ERITYISTOIMENPITEET

Kaikki tāmān ohjekirjan ulkopuoliset huoltotyöt tu-lee suorittaa jalleenmyyjälla.

Epasopivissa paikoissa tai epapatevien henkiloiden suorittamat toimenpiteet saavat takuun raukeamaan.

11. SÄILYTYS

Laitetta on sailytettavkuivassa paikassa, huo-nolta saalta suojattuna, teralevyn suojan olleessa oikein asennettuna.

9. ONGELMAT JA KORJAUKSET

TARKEAA

Tasskasikirjassa annettu

jen tietojen huolellinen lukeminen antaa hyvan tu temuksen laitteesta ja mukana seuraava opas a taa yksilöimän ja kohtaamaan yleisimmät toimintatilanteet. Jos esiintyy muita ongelmia tai häiriöitä, ota yhteyttä valtuutettuun huoltokeskukseen.

• Ketju ei pyöri:

Tarkista, etta etusuojus on asetetu taaksepain.

• Oljy ei virtaa:

• Tarkista, etta sailiossa on oljya ja tarvittaessa, suorita tyhjennys (8.7).

Laite ei käynnisty:

• Tarkista, etta pistorasiassa on jannitettä.
• Tarkista, etta syottokaapeli tai jatkojohto ovat ehjat.

• Tarkista, etta katkaisin toimii moitteettomasti ja vaihda tarvittaessa jalleenmyyjan luona.

• Kipinöden muodostuminen:

• Ota yhteyttä jalleenmyyjän moottorin ja harjojen tarkistusta varten.

Huono suorituskyk
- Tarkista ketjun asennussunta.
- Tarkista ketjun teroitus ja/tai leikkaavien hampaiden kulumisaste (ota tarvittaessa yhteyttä jaleenmyyjaan toimenpiteiden suorittamiseksi).

10. LISÄVARUSTEET

Taulukko sisältaa luettelon kaikista mahdollisista terälevyn ja ketjun yhdistelmistä osoituksella mis laitteissa osaa voidaan käyttaa. Merkkinä käyeteän *

itse tekemiä valintoja, käytää ottaa myös vasatuun mahdollisista seurauksista. Jos terälevyn tai ketjun käytöön liittyy epäilyksiä tai käytää ei tunne lisävarustetta, suosittelemme ottamaan yhteyttä jalleenmyyjan tai puutarha-alan erikoislikkeeseen.

VAROITUS!

Koska terälevyn ja ketjunkayttö ovat tãysin kayttäjar

Terälevyn ja ketjun yhdistelmät

Kulku TERÄLEVY KETJU
Tuumaa	Pituus Tuumaa / cm	Uran Leveys Tuumaa / mm	Koodi	Koodi
3/8"	16" / 40 cm	0,050" / 1,3 mm	123900368/0	4113765

Karekunde!

- Maskinen starterkke:

9. ELEKTRICKÉ KABELY

pohjustada endale voitestele tosiseid, eluohtlikke vigastusi

ELEKTRILISTE MASINATE ÜLDISED OHUTUSJUHISED

ETTEVAATUST!

Toita masinat labi kaitse

Kui kāivitushoob lahti lasta,

Töö ajal kett venib ja seetöttu tuleb pingutust pidevalt kontrollida.
