KULLANIM KILAVUZU ALB 36 LI BOSCH

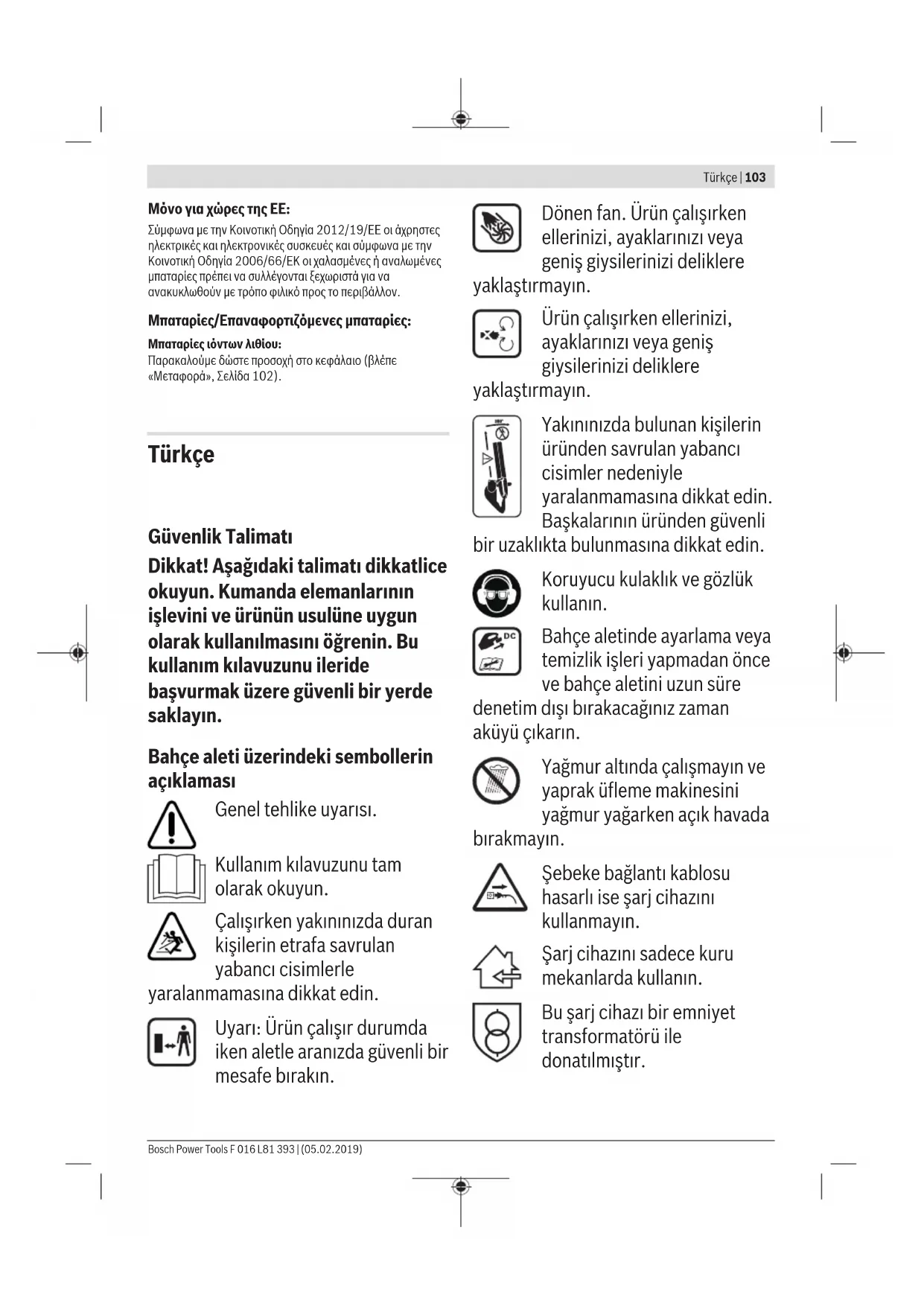

Τα μηχανήματα κήπου, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίξετε τα μηχανήματα κήπου και τις μπαταρίες στα απορρίμματα του σπιτιού σας! F 016 L81 393 | (05.02.2019) Bosch Power ToolsTürkçe | 103 Μόνο για χώρες τηςΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE οι άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και σύμφωνα με την Κοινοτική Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Μπαταρίες/Επαναφορτιζόμενες μπαταρίες: Μπαταρίες ιόντων λιθίου: Παρακαλούμε δώστε προσοχή στο κεφάλαιο (βλέπε «Μεταφορά», Σελίδα102). Türkçe Güvenlik Talimatı Dikkat! Aşağıdaki talimatı dikkatlice okuyun. Kumanda elemanlarının işlevini ve ürünün usulüne uygun olarak kullanılmasını öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın. Bahçe aleti üzerindeki sembollerin açıklaması Genel tehlike uyarısı. Kullanım kılavuzunu tam olarak okuyun. Çalışırken yakınınızda duran kişilerin etrafa savrulan yabancı cisimlerle yaralanmamasına dikkat edin. Uyarı: Ürün çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın. Dönen fan. Ürün çalışırken ellerinizi, ayaklarınızı veya geniş giysilerinizi deliklere yaklaştırmayın. Ürün çalışırken ellerinizi, ayaklarınızı veya geniş giysilerinizi deliklere yaklaştırmayın. Yakınınızda bulunan kişilerin üründen savrulan yabancı cisimler nedeniyle yaralanmamasına dikkat edin. Başkalarının üründen güvenli bir uzaklıkta bulunmasına dikkat edin. Koruyucu kulaklık ve gözlük kullanın. Bahçe aletinde ayarlama veya temizlik işleri yapmadan önce ve bahçe aletini uzun süre denetim dışı bırakacağınız zaman aküyü çıkarın. Yağmur altında çalışmayın ve yaprak üfleme makinesini yağmur yağarken açık havada bırakmayın. Şebeke bağlantı kablosu hasarlı ise şarj cihazını kullanmayın. Şarj cihazını sadece kuru mekanlarda kullanın. Bu şarj cihazı bir emniyet transformatörü ile donatılmıştır. Bosch Power Tools F 016 L81 393 | (05.02.2019)104 | Türkçe Kullanım u Çocukların veya bu talimatı okumamış kişilerin bu kullanmasına ürünü hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanmadığınız zamanlar ürünü çocukların erişemeyeceği bir yerde saklayın. u Bu ürün (çocuklar da dahil olmak üzere) fiziksel, duyusal açıdan kısıtlı veya deneyim ve bilgi açısından yetersiz kişiler tarafından kullanılmaya uygun değildir. Ancak bu gibi kişiler kendilerinin güvenliğinden sorumlu kişilerin denetimi altında veya bu kişilerden talimat alarak bu ürünü kullanabilirler. Ürün ile oynamamaları için çocuklara göz kulak olunmalıdır. u Yakınınızda başkaları, özellikle çocuklar veya evcil hayvanlar varken ürünü hiçbir zaman çalıştırmayın. u Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. u Aletle çalışırken 3 metrelik bir daire içinde başkaları ve evcil hayvanlar bulunmamalıdır. Aleti kullanan çalışma alanını üçüncü kişilere karşı korumaktan sorumludur. u Ürünü sadece gün ışığında veya iyi aydınlatma koşullarında kullanın. u Yorgun veya hastaysanız veya alkol, hap veya aldığınız ilaçların etkisi altındaysanız ürünü kullanmayın. u Elverişsiz hava koşullarında, özellikle fırtına beklenirken ürünle çalışmayın. u Bu ürünü kullanırken daima bedeninizin üst kısmını ve kollarınızı sıkı biçimde saran giysiler kullanın u Bu ürünü kullanırken açık lastik ayakkabılar veya sandaletler kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın. u Bol giysilerin hava girişi tarafından çekilmemesine dikkat edin, aksi takdirde yaralanmalara neden olabilirsiniz. u Ürünü sadece meme takılı durumda çalıştırın. u Uzun saçların arkada bağlanmasına hava girişi tarafından çekilmemesine dikkat edin, aksi takdirde yaralanmalara neden olabilirsiniz. u İşlem uygulayacağınız yüzeyi dikkatli biçimde kontrol edin, bütün telleri ve diğer yabancı nesneleri uzaklaştırın. u Aleti kullanmaya başlamadan önce her defasında bağlantı kablosunun ve uzatma kablosunun hasarlı olup olmadığını kontrol edin ve gerekiyorsa bunları değiştirin. Bağlantı kablosunu/uzatma kablosunu aşırı sıcaklığa, yağa ve keskin kenarlı cisimlere karşı koruyun. u Kablonun daima ürünün arkasında bulunmasını sağlayın. F 016 L81 393 | (05.02.2019) Bosch Power ToolsTürkçe | 105 u Ürünü hiçbir zaman arızalı koruyucu donanımla, kapaklarla veya örneğin toplama torbası gibi güvenlik donanımı olmadan kullanmayın. u Ürünü kullanırken birlikte teslim edilen bütün tutamak ve koruyucu donanımın takılı olduğundan emin olun. Parçaları tam olarak takılı olmayan veya izin verilmeyen değişiklikler yapılmış bir ürünü hiçbir zaman kullanmayın. u Ürünü kullanırken duruşunuzun güvenli olmasına dikkat edin ve her zaman dengenizi koruyun. u Çevrenizin bilincinde olun ve duyamayacağınız olası tehlike momentlerini hesaba katın. u Bedeninizin anormal durumda olmamasına dikkat edin ve daima dengenizi koruyun. u Meyilli alanlarda çalışırken duruşunuzun ve adımlarınızın güvenli olmasına dikkat edin. u Her zaman sakin çalışın, acele etmeyin. u Bütün soğutma havası deliklerini temiz tutun. u Kirleri ve yaprakları hiçbir zaman yakınınızda bulunan kişilere doğru üfletmeyin. u Ürünü kablodan tutarak taşımayın. u Koruyucu soluma maskesi kullanılması tavsiye edilir. u Koruyucu gözlük kullanın. u Üründe hiçbir değişiklik yapmayın. Müsaade edilmeyen değişiklikler ürününüzün güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir. u Hasarlı fan veya gövde (talaşlar, çatlaklar, çentikler) savrulan yabancı nesneler nedeniyle yaralanma tehlikesini artırır. Fan veya gövde hasar görecek olursa Bosch-Hotline ile iletişime geçin. u Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın. Akü ile optimum çalışma açıklaması u Aküyü açmayın. Kısa devre tehlikesi vardır. Aküyü ısıya (örneğin sürekli güneş ışınına), ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır. u Aküde hasar oluşacak olursa veya akü usulüne aykırı biçimde kullanılacak olursa buhar ortaya çıkabilir. Bulunduğunuz yeri havalandırın ve şikayetler oluşursa hekime başvurun. Dışarı çıkabilecek bu buharlar solunum yollarını tahriş edebilir. u Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur. u Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. u Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır. u Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin. Şarj cihazları için güvenlik talimatı Güvenlik talimatının bütün hükümlerini ve uyarıları okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Güvenlik talimatı hükümlerini ve uyarıları ileride kullanmak üzere güvenli bir yerde saklayın. Şarj cihazını ancak bütün işlevlerini ve talimatı okuyup öğrendikten sonra kullanın. u Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı olan veya Bosch Power Tools F 016 L81 393 | (05.02.2019)106 | Türkçe yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin şarj aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. u Çocuklara göz kulak olun. Bu şekilde çocukların şarj cihazı ile oynamasını önlersiniz. u Sadece 1,3 Ah (10 akü hücresinden itibaren) kapasiteden itibaren Bosch lityum iyon aküleri şarj edin. Akünün gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen aküleri şarj etmeyin. Başka akülerin şarj edilmesi durumunda yangın ve patlama tehlikesi vardır. Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sızması elektrik çarpma tehlikesini artırır. u Şarj cihazını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır. u Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile sadece kalifiye uzman personele onartın. Hasarlı şarj cihazları, kablolar ve fişler elektrik çarpma riskini artırır. u Şarj cihazını kolay alevlenir zeminler üzerinde (örneğin kağıt, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Şarj işlemi esnasında şarj cihazından çıkan ısı nedeniyle yangın tehlikesi vardır. u Şarj cihazının havalandırma aralıklarının üstünü kapatmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez. u Yüksek elektriksel güvenlik için maksimum 30 mA tetikleme akımlı bir hatalı akım koruma şalteri kullanılmasını tavsiye ederiz. Aleti kullanmaya başlamadan önce FI koruyucu şalteri kontrol edin. Semboller Aşağıdaki semboller kullanım kılavuzunun okunması ve anlaşılmasında önem taşır. Sembolleri ve anlamlarını hafızanıza iyice yerleştirin. Sembolleri doğru olarak yorumlamanız size ürünü daha iyi ve daha güvenli kullanma olanağı sağlar. Sembol Anlamı Hareket yönü Reaksiyon yönü Açma Kapama Müsaade edilen davranış Yasak işlem CLICK! Duyulabilir gürültü Ağırlığı Usulüne uygun kullanım Bu bahçe aleti, yaprakların ve örneğin çim, dallar ve çam iğneleri gibi bahçe atıklarının üflenerek toplanması için tasarlanmıştır. Şekli gösterilen elemanlar (Bakınız: Resim A) Şekli gösterilen elemanların numaraları grafik sayfasındaki ürün resminin üstündeki numaralarla aynıdır. (1) Hava akım hızı regülasyonlu açma/kapama şalteri (2) Meme kilidi açma tuşu (3) Motor ünitesi (4) Akü boşa alma tuşu (5) Meme (6) Akü

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz. F 016 L81 393 | (05.02.2019) Bosch Power ToolsTürkçe | 107 Teknik veriler Akülü yaprak üfleme makinesi ALB 36 LI Ürün kodu 3 600 HA0 4.. Anma gerilimi V 36 Hava akımı hızı km/h 250 Ağırlığı EPTA‑Procedure 01:2014’e göre kg 2,3/2,4/2,8/2,9 Seri numarası (Serial Number) bahçe aletindeki tip etiketine bakın İzin verilen ortam sıcaklığı – Şarjda °C (0) ... +45 – İşletmede ve depolamada °C -20 … +40 Akü Lityum iyon Anma gerilimi V 36 Ürün kodu/kapasite – 2 607 336 631 Ah 1,3 – 2 607 336 913/ 1 607 A35 02V Ah 2,0 – 2 607 336 107 Ah 2,6 – 2 607 336 915/

Şarj cihazı AL 3620 CV AL 3640 CV AL 36V-20 Ürün kodu EU 2 607 225 657 2 607 225 099 2 607 226 273 UK 2 607 225 659 2 607 225 101 2 607 226 275 AU 2 607 225 661 2 607 225 661 2 607 226 277 KO 2 607 225 667 2 607 225 103 2 607 226 279 Şarj akımı A 2,0 4,0 2,0 Şarj süresi (akü boş durumda) – 1,3Ah’li akü dk 55 45 − – 2,0Ah’li akü dk 70 45 65 – 2,6Ah’li akü dk 95 95 − – 4,0Ah’li akü dk 140 140 125 Ağırlığı EPTA‑Procedure 01:2014’e göre kg 0,55 0,55 0,55 Koruma sınıfı / II / II / II Gürültü/Titreşim bilgisi 3 600 HA0 4.. Gürültü emisyon değerleri EN50636-2-100 standardına göre belirlenmektedir Bosch Power Tools F 016 L81 393 | (05.02.2019)108 | Türkçe 3 600 HA0 4.. Aletin A-değerlendirmeli gürültü seviyesi tipik olarak şu kadardır: – Ses basıncı seviyesi dB(A)

– Gürültü emisyonu seviyesi dB(A)

– Tolerans K dB = 1,0 Toplam titreşim değerleri ah (üç yönün vektör toplamı) ve tolerans K EN50636-2-100 uyarınca belirlenmektedir – Titreşim emisyon değeri a

= 1,5 Montaj u Dikkat: Ayar ve temizlik işlerine başlamadan önce bahçe aletini kapatın ve aküyü çıkarın. Memenin takılması (Bakınız: Resim B) Memeyi (5) motor ünitesine itin. Montaj işlemi esnasında parmaklarınızın sıkışmamasına dikkat edin. Akünün takılması/çıkarılması (Bakınız: Resim C) Not: Uygun aküler kullanılmadığı takdirde işlev bozuklukları ve aletin hasar görme riski vardır. Şarj edilmiş aküyü (6) yerine yerleştirin. Akünün tam olarak yerine yerleştirildiğinden emin olun. Aküyü (6) aletten çıkarmak için akü boşa alma tuşuna basın ve aküyü çıkarın. İşletime alma u Bahçe aletinin kendinde herhangi bir çalışmaya başlamadan önce (bakım, uç değiştirme vb.) ve aleti nakletmeden ve saklama için kaldırmadan önce aküyü bahçe aletinden çıkarın. Açma/kapama şalterine yanlışlıkla basıldığında yaralanma tehlikesi vardır. u Bahçe aleti kapandıktan sonra da birkaç saniye serbest dönüşte hareket eder (hava akımının sürmesi nedeniyle). Tekrar çalıştırmadan önce motorun serbest dönmesinin son bulmasını bekleyin. Bahçe aletini arka arkaya tekrar açmayın. Akünün şarjı u Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketindeki verilere uymalıdır. 230 V işaretli şarj cihazları 220 V ile de çalıştırılabilir. Akü bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem akünün sadece 0°C ile   45°C arasında şarjına izin verir. Bu yolla uzun bir akü kullanım ömrü sağlanır. Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam performansı alabilmek için aküyü şarj cihazı içinde tam olarak şarj edin. Lityum iyon akü kullanım ömrü kısalmaksızın istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Lityum iyon akü „Electronic Cell Protection (ECP)“ sistemi ile derin deşarja karşı korunmalıdır. Akü boşaldığında elektrikli el aleti bir koruyucu devre üzerinden kapatılır: Bahçe aleti artık çalışmaz. Alet otomatik olarak kapandığında açma/kapama şalteri üzerine bastırmaya devam etmeyin. Akü hasar görebilir. Şarj işlemi Şarj cihazının şebeke bağlantı fişi prize takıldıktan ve akü şarj cihazı içine yerleştirildikten sonra şarj işlemi başlar. Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü gerilimine bağlı olarak optimum şarj akımı ayarlanır. Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı olarak kalır. Şarj cihazındaki gösterge elemanlarının anlamı (AL 3620 CV/AL 3640 CV/AL 36V-20) Hızlı şarj işlemi Hızlı şarj işlemi hızla yanıp sönen yeşil akü şarj göstergesi ile gösterilir. Aküdeki gösterge elemanı: Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner. Not: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık aralığında iken mümkündür, bakınız: bölüm „Teknik veriler“. Akü dolu Yeşil akü şarj göstergesinin sürekli yanması, akünün tam olarak şarj olduğunu bildirir. Ayrıca akünün tam olarak şarj olduğu yaklaşık saniyelik sesli sinyalle de bildirilir. Bu durumda akü hemen kullanılmak üzere alınabilir. Akü olmadan akü şarj göstergesinin sürekli yanması, şebeke fişinin prize takılı olduğunu ve şarj cihazının işletime hazır olduğunu bildirir. Akü sıcaklığı 0°C   altında veya 45°C  üstünde Akü şarj göstergesinin sürekli olarak kırmızı yanması akü sıcaklığının izin verilen şarj sıcaklığı aralığı dışında olduğunu bildirir, bakınız Bölüm „Teknik veriler“. Müsaade edilen sıcaklık aralığına ulaşıldığında şarj cihazı otomatik olarak hızlı şarj işlemine geçer. F 016 L81 393 | (05.02.2019) Bosch Power ToolsTürkçe | 109 Akü sıcaklığı müsaade edilen şarj aralığı içinde değilse, akü şarj cihazına yerleştirilince akünün kırmızı LED’i yanar. Şarj işlemi mümkün değil Şarj işleminde başka bir hata varsa, bu, kırmızı LED göstergesinin yanıp sönmesi ile bildirilir. Şarj işlemi başlatılamaz ve akünün şarjı mümkün değildir (Bakınız: bölüm Hata arama). Şarj işlemine ilişkin açıklamalar Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı ısınabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez. Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir. Tasfiye konusundaki talimat hükümlerine uyun. Akünün soğutulmsı (Active Air Cooling) Şarj cihazına entegre edilmiş olan fan kontrolü, cihaz içine yerleştirilmiş olan akünün sıcaklığını kontrol eder. Akü sıcaklığı 30 °C’nin üstünde ise, akü bir fan üzerinden optimum şarj sıcaklığına kadar soğutulur. Açılan fan bir havalandırma gürültüsü çıkarır. Fan çalışmıyorsa, akü sıcaklığı optimum şarj sıcaklığı arasında demektir veya fan arızalıdır. Bu durumda akünün şarj süresi uzar. Şarj işlemine ilişkin açıklamalar Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı ısınabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez. Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir. Tasfiye konusundaki talimat hükümlerine uyun. Kullanım u Dikkat: Ayar ve temizlik işlerine başlamadan önce bahçe aletini kapatın ve aküyü çıkarın. Açma/kapama (Bakınız: Resim D) Aleti açmak için açma/kapama şalterini (1) arkaya çevirin. Hava akım hızı değiştirilebilir. Hava akım hızını yükseltmek için için açma/kapama şalterini (1) arkaya çevirin. Hava akım hızını düşürmek için açma/kapama şalterini (1) öne çevirin. Aleti kapatmak için açma/kapama şalterini (1) sonuna kadar öne çevirin. Sökme (Bakınız: Resim B) Tuşu (2) içeri itin ve memeyi (5) çıkarın. Kullanım açıklaması (Bakınız: Resim

AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ederiz. Aku

fleme makinesi Ürün kodu
