ALB 36 LI - Blåsare BOSCH - Gratis bruksanvisning och manual
Hitta enhetens manual gratis ALB 36 LI BOSCH i PDF-format.
| Produkttyp | Trådlös lövblås |
| Märke | Bosch |
| Modell | ALB 36 LI |
| Märkspänning | 36 V |
| Max. luftflödeshastighet | 250 km/h |
| Vikt (enligt EPTA 01:2014) | 2,3 till 2,9 kg (beroende på batteri) |
| Batterityp | Litiumjon |
| Kompatibla batterikapaciteter | 1,3 / 2,0 / 2,6 / 4,0 Ah |
| Laddningstid (batteri 1,3 Ah) | 55 min |
| Laddningstid (batteri 2,0 Ah) | 70 min |
| Laddningstid (batteri 2,6 Ah) | 95 min |
| Laddningstid (batteri 4,0 Ah) | 140 min |
| Ljudtrycksnivå | 78 dB(A) |
| Ljudeffektsnivå | 90 dB(A) |
| Vibrationsemissionsvärde | 2,9 m/s² (osäkerhet 1,5 m/s²) |
| Laddningstemperaturområde | 0 °C till 45 °C |
| Användningstemperaturområde | -20 °C till +40 °C |
| Batterisäkerhetsanordning | Electronic Cell Protection (ECP) |
| Aktiv batterikylning | Ja (Active Air Cooling) |
| Kompatibel laddartyp | AL 3620 CV / AL 3640 CV / AL 36V-20 |
| Variabelt luftflöde | Ja (hastighetsregulator) |
| Avtagbart munstycke | Ja |
| Batteriladdningsindikator | 3 gröna LED |
| Kundtjänst | Kontaktuppgifter finns (se manualen) |
Vanliga frågor - ALB 36 LI BOSCH
Användarfrågor om ALB 36 LI BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Blåsare i PDF-format gratis! Hitta din manual ALB 36 LI - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. ALB 36 LI av märket BOSCH.

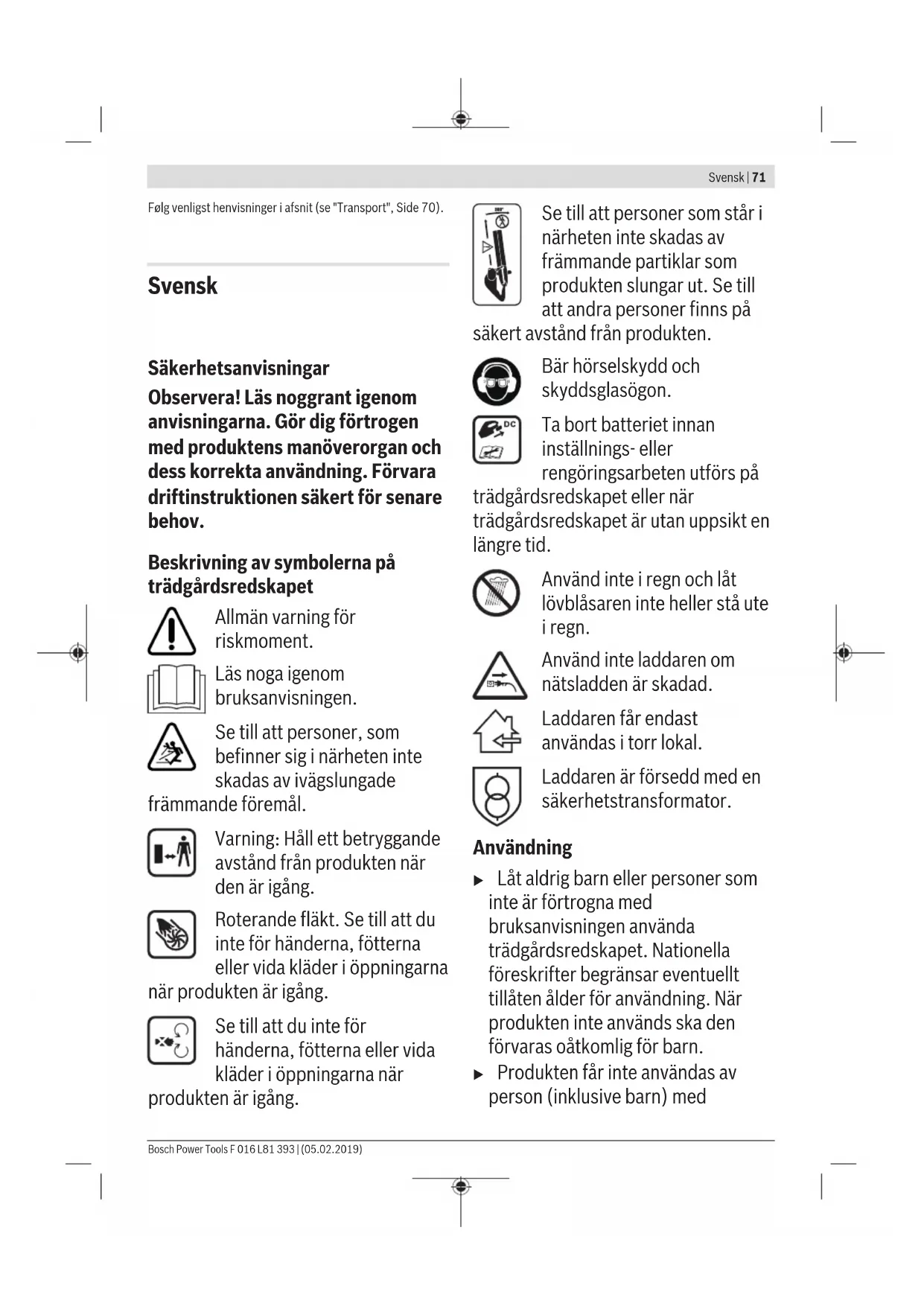

BRUKSANVISNING ALB 36 LI BOSCH
Observera! Läs noggrantigenom anvisingarna. Gördig förtrogen medprodukten manöverorgan och dess korrekta användning. Förvara driftinstruktionen sākert für senare behov.
Beskrivning av symbolerna på tradgårdsvredskapet
Allman varning for riskmoment.
Läs nogaigenbruksanvisningen.
Se till att personer, som befinner sig i narheten intes skadas av ivagslungade
främnde foremål.
Varning: Hallett betryggande avstand fran Produkten nar den ar igang.
Roterande fläkt. Se till att du inte für handerna, fötterna ell er vida kläder i öppningarna
närproduktenärigang.
Se till att du inte for
händerna, fötterna eller vida
kläder i öppningarna Near
produkten ar igang.
Se till att personer som stared i narheten inte skadas av fremmande partiklar som produit slungar ut. Se till att andra personer finns pa
sakert avstand fran Produkten.
Bär hörskydd och skyddsglasogon.
Ta bort batteriet innan
installings-ller
rengöringsarbeten utfors på
trädgårdsredskapet eller narrädgårdsredskapet arutan uppsikt en langre tid.
Anvand inte i regn och lat lovblasaren inte heller sta utei regn.
Använd inte laddaren om natsladden ar skadad.
Laddaren fár endast
anvandas i torr lokal.
Laddaren ar forsedd med en sakerhetstransformer.
Användning
Låt aldrig barn eller personer som inte ar fortrogna med bruksanvisningen anvanda tradgårdsredskapet. Nationella foreskrifter begränsar eventuellt tillaten alder for användning. Narprodukten inte anvandska den forvaras öatkomlig for barn.
Produkten fär inte användas av person (inklusive barn) med
72 | Svensk
begransad fysisk, sensorisk eller psykisk formaga och/eller som saknar den erfarenhet och kunskap som kravs for hantering. Undantag gors om personen overvakas av en for hens sakerhet ansvarig person som kan undervisa i redskapets anvandning. Barn bor overvakas for att sakerstalla att deinte leker medprodukten.
Använd aldrig Produkten nar personer, speciellt dã barn eller husdjur, uppehäller sig i narheten.
Användaren ansvarar För olyckor och skador som drabbar andramänniskor eller deras egendom.
Under användningen fär inga andrapersoner eller djur uppehalla siginom en omkrets pa 3 m. Operatorenansvarar for främande person.
Anvand tradgardsredskapet endast i dagsljus aller vid god belysning.
Använd inte tradgårdsvredskapet när du ar trött, sjuk erler om du ar påverkad av alcohol, droger eller mediciner.
Vid dalgit vader, specielt om askvader vantas, farrprodukten inte anvandas.
Kländ dig alltid vid användning avenna produit i kläder som aråtsittande på overkroppen ocharmarna
Använd inte öppna gummiskor aller sandaler dà du använder Produkten. Använd alltid kraftiga skor och länga byxor.
- Set till att留存 hangende kläder intest dras in i luftintaget eftersom detta kan leda till persorskada.
Använd Produkten endast med päsatt munstycke.
Se till att langt hare ar bundet och intest dras in i luftintaget aftersom detta kan leda till persorskada.
Innan du startup, granska omradet och plocka bort staltradar och andra frammande foremal.
Kontrollera anslutningsladden/ skarvladden fore varje anvandning att de inte skadats och byt dem vid behov. Skydda anslutningsladden/ skarvladden mot hetta, olja och skarpa kanter.
Dra alltid natsladden bakat fran Produkten.
Använd aldrigprodukten med defekt skyddsutrustning, kapor erler utan sakerhetsutrustningar som t.ex. uppsamlingssack.
Kontrollera vid användning av Produkten att alla medlevererade handtag och all skyddsutrusting monterats. Försök aldrig använda en ofullständigt monterad produit aller Produkt som på otillåtet sätt modifierats.
Kontrollera alltid vid användning av produiten att du står stadigt och häller balansen.
Var medveten om ompivningen och var beredd på faromoment som du eventuellt inte kanhya under lovblasning.
Undvik en onormal kroppställning och se till att du alltid haller balansen.
Se till att du pa slutting alltid star stadigt.
Gagliugnt, spring aldrig.
Hall alla kylluftsoppningar rena.
Blas aldrig smuts/lov mot personer som star i narheten.
Använd inte natsladden for att baraprodukten.
Vi rekommenderar att anvanda ett andningsskydd.
Bär skyddsglasögon.
Gör inga Förändringar på redskapet. Otilatna Förändringar kan menligt paverka redskapets sakerhet och leda till kraftigare buller och vibrationer.
En skadad blåsare eller att skadat holje (spanor, sprickor, skår) ökar risken for personskada alstrad av utslungade främande partiklar. Har blåsaren eller holjet skadats, kontakta Bosch-Hotline.
Anvisningar for optimal hantering av batteriet
Oppna inte batteriet. Detta kan leda till kortslutning.
Skydda batteriet mot hog varme och aven mot t.ex. langre solbestralning, eld, vatten och fukt. Risk for explosion.
Ur skadat eller fel anvnt batteri kan angor avg. Tillfor friskluft och uppsok en likare vid besvar. Angorna kan reta andningsvagarna.
Anvend endast batteriet i Produkter frant tillverkaren. Detta skyddar batteriet mot farlig overbelastning.
Batteriet kan skadas av vassa foremal som t.ex. spikar eller skruvmejslar erler grund av yttre paverkan. En
intern kortslutnng kan uppsta och rok, explosion ell overhettning kan forekomma hos batteriet.
Kortslut inte batteriet. Explosionsrisk foreligger.
Rengör vid tillfällle batterimodulens ventilationsöppninger med en mjuk, ren och torr pensel.
Sakerhetsanvisiningar for laddare
Läs alla sakerhetsanvisingar och anvisiningar. Underlåtenhet att folja sakerhetsanvisingarna och anvisiningarna kan leda till elstötar, eldsváda och/eller svåra
personskador.
Spara alla sakerhetsanvisiningar och anvisiningar for framtida bruk.
Anvand laddaren endast om du ar fortrogen med dess Funktioner och utan inskränkning beharskar hanteringen erer om du fatt de anvisningar for manovrering som kravs.
Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk formåga aller erfarenhet och/eller bristande kunskap och/ller personer som inte År bekanta med dessa instruktioner användaladdaren. Nationella foreskrifter begränsar eventuellt tillåten älder for användning.
Observerabarninarheten.Darvid sakerstalls att barninte leker med laddaren.
Ladda endast Bosch uppladdningsbara litiumjonbatterier fran en kapacitet pa 1,3 Ah (fran 10 battericeller). Batterispanningen maste stämma overens med laddarens batterispanning. Ladda inga engangsbattery. Annars foreligger brand- och explosionsrisk.
Skydda laddaren mot regn och vata. Träger vatten in i laddaren ökar risken for elektrisk stöt.
Häll laddaren ren. Vid smuts ökar risken for elektrisk stöt.
Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du marker nagon skada. Oppnainte laddaren pa egen hand utan
74 Svensk
lát endast reparera det av specialister, som använder sig av originalreservdilar. Skadade laddare, kabel ellertkontakt okar risken for elstot.
Använd inte laddaren på lättantändigt underlag (t.ex. papper, textil osv.) aller i lättantändlig omgivning. Brandrisk foreligger på grund av uppvärmning av laddaren under drift.
Tack inte over laddarens ventilationsoppningar. Laddaren kan i annat fall overhettas och fungerar da inte langre korrekt.
For okad elektrisk sakerhet rekommenderas anvandningen av en jordfelsbrytare med en max. utlosningsström pa 30 mA. Testa alltid jordfelsbrytarenFore anvandning.
Symboler
Symbolerna nedan ar viktiga fort kunna lasa och forsta brauksanvisingen. Lagg symbolerna och deras betydelse pa minnet. Korrekt tokning av symbolerna hjalper till att bättre och säkrare användaprodukten.
Symbol Betydelse
Rörelseriktnig
Reaktionsriktning
Inkoppling
Frankkoppling
Symbol Betydelse
Tillaten hantering
Förbjuden hantering
CLICK
Horbart Ijud
Vikt
Ändamälsenlig användning
Tradgardsredskapet ar avsett for sammanblasning av lov och tradgardsavfall som t.ex.gras,kvistar och tallbarr.
Avbildade componenter (se bild A)
Numreringen av avbildade komponenter hanvisar till illustration avprodukten pa grafiksidoserna.
(1) Strömställare med reglage für luftströmmens hastigkeit
(2) Knapp for upplasning av munstyccket
(3) Motorenhet
(4) Batteriets upplasningsknapp
(5) Munstycke
(6) Batteri(A)
(7) Laddare
A) I brksanvisningen avbildat och beskrivt tillbehör ingär inte i standardleveransen. I vart tillbehörprogram beskrivs allt tillbehör som finns.
Tekniska data
Sladdllos lovblasare ALB 36 LI
| Artikelnummer | 3 600 HA0 4.. |
| Nominell spanning V 36 | |
| Luftströmmens hastighet km/h 250 | |
| Vikt enligt EPTA-Procedure 01:2014 kg 2,3/2,4/2,8/2,9 | |
| Serienummer se datakylten på trädgårdsredskapet | |
| tilläten omgivningstemperatur | |
| - vid laddning °C 0 ... +45 | |
| - vid drift och lagring °C -20 ... +40 | |
| Batteri Li-jon | |
| Nominell spanning V 36 | |
| Produktnummer/kapacitet | |
| - 2 607 336 631 Ah | 1,3 |
| - 2 607 336 913/1 607 A35 02V | Ah |
| - 2 607 336 107 Ah | 2,6 |
| - 2 607 336 915/2 607 337 047 | Ah |
F016L81393|05.02.2019
Bosch Power Tools
Sladdlös lcvblasare ALB 36 LI
| Antal battericeller | |
| -260733663110 | |
| -2607336913/1607A3502V | 10 |
| -260733610720 | |
| -2607336915/2607337047 | 20 |
Laddare AL 3620 CV AL 3640 CV AL 36V-20
| Artikelnummer EU 2 607 225 657 2 607 225 099 2 607 226 273 | ||
| UK 2 607 225 659 2 607 225 | 101 2 607 226 275 | |
| AU 2 607 225 661 2 607 225 | 661 2 607 226 277 | |
| KO 2 607 225 667 2 607 225 | 103 2 607 226 279 | |
| Laddström A 2,0 4,0 2,0 | ||
| Laddningstid (battery urladdat) | ||
| - Batteri 1,3 Ah min 55 45 - | ||
| - Batteri 2,0 Ah min 70 45 65 | ||
| - Batteri 2,6 Ah min 95 95 - | ||
| - Batteri 4,0 Ah min 140 140 125 | ||
| Vikt enligt | kg 0,55 0,55 0,55 | |
| EPTA-Procedure | ||
| 01:2014 | ||
| Skyddsklass | ☐/II /II /II ☑ | |
Buller-/vibrationsdata
3600HAO4..
Bulleremissionsvarden framtagna enligt EN 50636-2-100
Produktens A-vagda Ijudniva uppnar i typiska fall:
| - Ljudtrycksnivå | dB(A) | 78 |
| - Ljudeffektnivå | dB(A) | 90 |
| - Onoggrannhet K | dB | = 1,0 |
| Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 50636-2-100 | ||
| - Vibrationsemissionsvärde a h | m/s2 | = 2,9 |
| - Onoggrannhet K | m/s2 | = 1,5 |
Montering
Observera: Stang av tradgardsredskapet och ta bort batteriet innan inställnings-ller rengoringsarbeten utfors.
Montera munsttycket (se bild B)
Skjut munstycket (5) på motorenheten. Akta vid ditsätting att inte fingrarnakommen i klam.
Batteriets insättning/borttagning (se bild C)
Anmärkning: Om olämpliga batterier används kan det leda till störfungtioner eller till äverkan pa redskapet.
Ställ in det laddade batteriet (6). Kontrollera, att batteriet ar fullstandigt insatt.
For borttagning av batteriet (6) frän redskapet, tryck pa batteriets upplasningsknapp och dra ut batteriet.
Driftstart
Ta bort batteriet innan atgärder utfors pa tradgardsredskapet (t.ex. underhall, verktygsbyte
76 | Svensk
etc.)amtforetransportochlagringav tradgardsredskapet.Om stromstallaren oavsiktlig paverkas finns risk for persorskada.
Efter franslag gar tradgardsredskapet annu nagra sekunder (fortsatt luftström). Lat motorn stanna innan du koplar in den pa nytt. Koppla inte fran och genast igen in tradgardsredskapet.
Ladda batteriet
Beakta natspänningen! Kontrolera att strömköllans spanning overensstämmer med uppgifterna pa laddarens typskylt. Laddare markta med 230 V kan även anslutas till 220 V.
Batteriet ar forsett med en temperaturovakning som endast tillater uppladdning inom ett temperaturomrade mellan 0^ och 45^ . Detta ger batteriet lang livslängd.
Anmärkning: Batteriet levereras ofullstandigt laddat. For full effekt ska batteriet fore forsta användingen laddas uppi laddaren.
Lithiumjonbatteriet kan när som helst laddas upp, eftersom detta inte paverkar livslängden. Batteriet skadas inte om laddningen avbryts.
Lithiumjonbatteriet ar skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". När batteriet ar urladdat kopplas redskapet frän genom en skyddskrets: Trädgårdsredskapet fungerar inte langre.
Tryck inte på strömställaren after det elredskapet automatiskt kopplats frän. Risk finns für att batteriet skadas.
Laddning
Laddningen startar när laddarens stickpropp ansluts till natuttaget och batteriet placeras i laddaren.
Den intelligente laddningsmetoden registrarar automatiskt batteriets laddningstillstand och laddar i relation till batteriets temperatur och spanning med optimal laddstrom. Harvid skonas batteriet samtidigt som det alltid ar fulladdat纳税 det sitter kvar i laddaren.
Betydelse av indikeringselementet pa laddaren (AL 3620 CV/AL 3640 CV/AL 36V-20)
Snabbladdning
Pagaende nabbladdning signaleras med blinkande gron laddningsindikator.
laddning tands batterimodulens tre grona lysdioder i foljd och slocknar after en kort stund. Batteriet ar fullstandigt uppladdad nar de tre grona lysdioderna ar permanent tand. Ungefar 5 minuter after det batterimodulen ar fullstandigt uppladdad slocknar de tre grona lysdioderna.
Anmärkning: Snabbladdning ar endast möglig nar batteriets temperatur ligger inom tillatet laddningstemperaturomrade, se avsnitt "Tekniska data".
Batteriet ar laddat
En konstant tand grön lysdiod signalerar att batterimodulen ar fullstandigt uppladdad.
Dessutom avges under ca. 2 sekunder en kustiskt signaler att batteriet ar fulladdat. nu genast tas ut och anvandas.
Utan insatt batterimodul signalerar den konstant tanda grona lysdioden att natsladden ar ansluten till vagguttaget och att laddaren ar klar for anvanding.
Batteriets temperatur underskrider 0 C aller överskrider 45 C
Konstant Ijus i den roda
batteriladdningsindikatorn signaliserar att batteriets temperatur ligger utanfor tillatet
temperaturomrade, se avsnitt "Tekniska data". När tillåtet temperaturomrade uppnås, kopplan laddaren automatiskt om till snabbladdning.
Om batterierna inte ligger inom tillatet temperaturomrade for laddning tands den roda lysdioden när batteriet placeras i laddaren.
Laddning inte möjlig
Uppstar en störning under laddningen signaleras detta med blinkande roldysiod.
Laddning kan inte startas och batteriet kan interse "Felsökning").
Anvisningar for laddning
Vid kontinuierliga resp. after varandra upprepade laddningscykler utan avbrott kan laddaren blvarm.Detta ar utan betydelse och ar inte ett tecken pa att laddaren har en teknik defekt.
Är brukstiden after uppladdning onormalt kort tyder det pa att batteriet ar forbrukat och maste bytas ut.
Beakta anvisingarna for avfallshantering.
Den fläktstyrning, som ar integrerad i laddaren overvakar de anecdva batteriernas temperatur. Om batteritemperaturen overskrider 30^ kyler flakten batterimodulen till en optimal laddningstemperatur. Den startade flakten genererar ett flaktjud.
Om fläkten inte gär ligger batteritemperaturen i det optimala laddningstemperaturomrädet aller fläkten defekt. I detta fall förlangs batteriets laddningsid.
Anvisningar for laddning
Vid kontinuierliga resp. after varandra upprepade laddningscyklerutan avbrott kan laddaren bil varm.Detta ar utan betydelse och ar inte ett tecken pa att laddaren har en teknik defekt.
Är brukstiden after uppladdning onormalt kort tyder det pa att batteriet ar forbrukat och maste bytas ut.
Beakta anvisingarna for avfallshantering.
Användning
Observera: Stang av tradgardsredskapet och ta bort batteriet innan installnings- ell er rengoringsarbeten utfors.
In-/frankoppling (se bild D)
For inkoppling, vrid stromstellaren (1) bakat. Luftströmmens hastiget kan varieras. For hojning av luftastigheten, vrid stromstellaren (1)bakat. For minskning av luftastigheten, vrid stromstellaren (1)framat.
For frankoppling, vrid stromstallaren (1) anda fram.
Demontering (se bild B)
Tryck in knappen (2) och ta loss munstykct (5).
Arbetsanvisningar (se bild E)
Häll trädgårdsredskapet under arbetet ca 3 cm over marken. Blås inte samman heta, brännbara eller explosiva material.
Felsökning
Sladdlös lovblasare
| Symptom Möjlig orsak Åtgård | ||
| Trädgårdsredskapet fungerar inte | Batteriet ár urladdat Ladda upp batteriet | |
| Batteriet for kallt/hett Lät batteriet varmas/kallna | ||
| Trädgårdsredskapet ár defekt Uppsök kundservicen | ||
| Trädgårdsredskapets inre kablar defekta Uppsök kundservicen | ||
| Trädgårdsredskapet gär med avbrott | Strömställaren defekt Uppsök kundservicen | |
| Kraftiga vibrationer/buller | Trädgårdsredskapet ár defekt Uppsök kundservicen | |
| Für kort Funktionstid per batteriladdning | Batteriet har under en länger tid inte används eller endast helt kört | Ladda fullständigt upp batteriet, se även "Anvisningar für laddning" |
| Batteriet tomt eller defekt Ersätt batteriet | ||
| Luftinloppet/-utloppet blockerat Rengör luftinloppet/-utloppet | ||
| Trädgårdsredskap blåser inte | Munstycket igentäppt Rengör munstyccket | |
| Munstycket kaninte monteras | Felaktig montering se "Montering" | |
Batteriet och laddaren
| Symptom Möjllig orsak Åtgård | |
| Den röda batteriladdningsindikat orn blinkar Laddning inte möjlig | Batteriet inte (korrekt)insatt Sätt batteriet korrekt på laddaren Batterikontakterna ar Förorenade Rengör kontakterna t. ex. genom att upprepade gänger satta in och ta ut batteriet, eller byt batteriet vid behov Batteriet ar defekt Ersätt batteriet |
| Batteriladdningsindikat torerna lyser inte | Laddarens stickpropp ar inte (korrekt) kopplad Anslut stickproppen korrekt i vagguttaget Vagguttaget, natsladden eller laddaren ar defekt Kontrolera nätspänningen, lät vid behov auktoriserad serviceverkstad für Bosch el-verktyg kontrollera laddaren |
Underhäll och Service (se bild F)
Observera: Stang av tradgårdsvredskapet och ta bort batteriet innan inställnings- eller rengöringsarbeten utfors.
78|Norsk
Underhäll, rengöring och lagring
Häll trädgårdsvredskapet rent För bra och säkert arbete.
For optimal anvandning, rengör fläkten och området kring fläkten after varje anvandning.
Hällprodukten och dess ventilationsöppninger rena För bra och saker arbete.
Torka med en fuktig trasa av smuts fran Produkten och uppsamlingsacken.
Spruta inte vatten på produiten.
Doppa inteproduktenivatten.
Lagra produiten på ett sakert och torrt stalle utom räckhäll for barn.
Stall inte upp andra foremål påprodukten.
Batteriets skötsel
Beakta foljande anvisningar och atgarden for att garantera optimal anvandning av batteriet:
- Skydda batteriet mot fukt och vatten.
Lagra trådgårdsredskapet och batteriet endast inom temperaturområdet -20°C till 50°C. Lämna inte batteriet på sommaren t.ex. liggande i bilen.
Lagra batteriet separat och inte i tradgårdsredskapet.
-Latinte batteriet sitta kvar i tradgardsredskapet idirekt solsken. - Optimal temperatur for forvaring av batteriet ar 5^
Rengor vid tilfalle batteriets ventilationsoppningar med en mjuk, ren och torr pensel.
Är brukstiden after uppladdning onormalt kort tyder det pa att batteriet ar forbrukat och maste bytas ut.
Kundtjanst och applikationsrådgivning
Ange alltid vid forfragningar och reservdelsbestallninger ovillkorligen det 10-siffriga produktumret som finns pa Produktens typskylt.
Svenska
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor for forpackning och markning beaktas. I detta fall en expert for farligt gods konsulteras vid forberedelse av transport.
Batterier fär försändas endast om höljet ar oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan röras i förpackningen. Beakta även tillampliga nationella foreskrifter.
Avfallshantering
Tradgardsredskap, batterier, tillbehor och forpackning sca omhandertas pa miljovnilgt satt for atervinning.
Släng inte tradgårdsredskap och inte heller batterier i hushällsavfall!
Endast for EU-länder:
Enligt europeiska direktivet 2012/19/EU maste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller forbrukade batterier separat omhändertas och på miljövänligt satt lamnas in for atervinning.
Beakta anvisiningarna i avsnittet (se „Transport“, Sidan 78).
