Egenskaper	Detaljer
Produkttyp	Kombinerad kyl och frys
Total brutto kapacitet	200 liter
Kylskåpskapacitet	150 liter
Fryskapacitet	50 liter
Energiklass	A+
Ljudnivå	39 dB
Mått (H x B x D)	145 x 55 x 60 cm
Vikt	50 kg
Kylsystem	Statisk kyla
Extra funktioner	LED-belysning, grönsakslåda
Underhåll	Manuell avfrostning av frysen rekommenderas
Årlig energiförbrukning	250 kWh
Garanti	2 år
Säkerhetsråd	Täck inte för ventilationsgallren

Vanliga frågor - KDV20N00 BOSCH

Kylskåpet BOSCH KDV20N00 kyler inte ordentligt. Vad ska jag göra?

Kontrollera att temperaturen är korrekt inställd. Se till att ventilationsöppningarna inte är blockerade och att kylskåpet står plant. Om problemet kvarstår kan det vara nödvändigt att kontrollera kompressorn eller kontakta en professionell service.

Det finns frost i kylskåpet. Vad ska jag göra?

Frostskölj kylskåpet enligt instruktionerna i manualen. Kontrollera också att dörren är ordentligt stängd och att dörrtätningarna inte är skadade, eftersom detta kan orsaka frostuppbyggnad.

Kylskåpet låter. Är det normalt?

En viss ljudnivå är normal för kylskåp, men om ljudet är överdrivet eller ovanligt, kontrollera att kylskåpet står plant och att det inte finns några föremål inuti som kan vibrera. Om ljudet kvarstår, kontakta en tekniker.

Hur rengör jag insidan av kylskåpet?

Koppla ur kylskåpet och ta ut all mat. Använd en blandning av ljummet vatten och mild tvål för att rengöra de inre ytorna. Undvik slipande produkter som kan repa ytorna.

Kylskåpets inre lampor tänds inte. Vad ska jag göra?

Kontrollera om kylskåpet är korrekt anslutet och om säkringen fungerar. Om allt verkar i ordning kan det vara så att lampan är trasig och behöver bytas.

Kylskåpet förbrukar för mycket energi. Vad ska jag kontrollera?

Se till att dörrtätningarna är i gott skick och att ingen luft läcker ut. Kontrollera också den inställda temperaturen och undvik att överbelasta kylskåpet, eftersom det kan påverka dess energieffektivitet.

Hur ställer jag in temperaturen på kylskåpet BOSCH KDV20N00?

Använd temperaturinställningen som finns inuti kylskåpet. Konsultera användarmanualen för att se rekommenderade temperaturintervall.

Finns det vanliga problem med BOSCH KDV20N00?

Vanliga problem inkluderar otillräcklig kylning, ovanliga ljud och frostuppbyggnad. De flesta av dessa problem kan lösas genom att följa råden i denna FAQ.

BRUKSANVISNING KDV20N00 BOSCH

Innehállsforteckning

Eliminering och isärplockning av använda apparater	59
Säkerhetsråd och varninger av generell karaktär	60
Lära källa,enheten	61
Ikoppling av apparaten	62
lgängsättning och temperaturval	62
Avstängning och att ta ut ur drift	63
Placering	63
Infrysning och lagring, isberedning	64-65
Avfrostning	65-66
Rengöring	66
Energispartips	66
Reparation av småfel	67-68
Teknisk Assistans Service	68

CoepkaHne

Yadchenie no pa60pka HcHbSObaHHbx anapatob	89
Cobety no mepam Gc0nAChOCTH IpyeIpyeKeJHmH obHrero xapakTepa	89-90
HcHAKOMBTEc b cAHAPATOM	91
HocKIOHcHHe anapata/3aIyox B xoU/ PeryIpyoBaHHe temepatpyu	91
BcIOHcHHe XoJOJIbHbHKa H bApOp Temepatpyu	92
BbKIOHcHHe I KOHcEpBaHn	93
PaMeHcHHe npOyKToB	93
3aMOPaKaHbHaBe H xpaHHe N pOlykToB, IpyroTOnBeHBe IbTa	94-95
PaMOPaKaHbHaBe XoJOJIbHbHKa	95-96
YcHcKa XoJOJIbHbHKa	96
Cobety no ekOHOMH aJIeKTpoHepHn	96
Kac CamOcTOHrTeJIbHO YcTIpaHHeTb MeJIke HeHOLJIbHK / CepHcHK rclyKoA	97
YcIOHbHr rapaHTH	98

de

Ved kjop av frysevarer pase at:

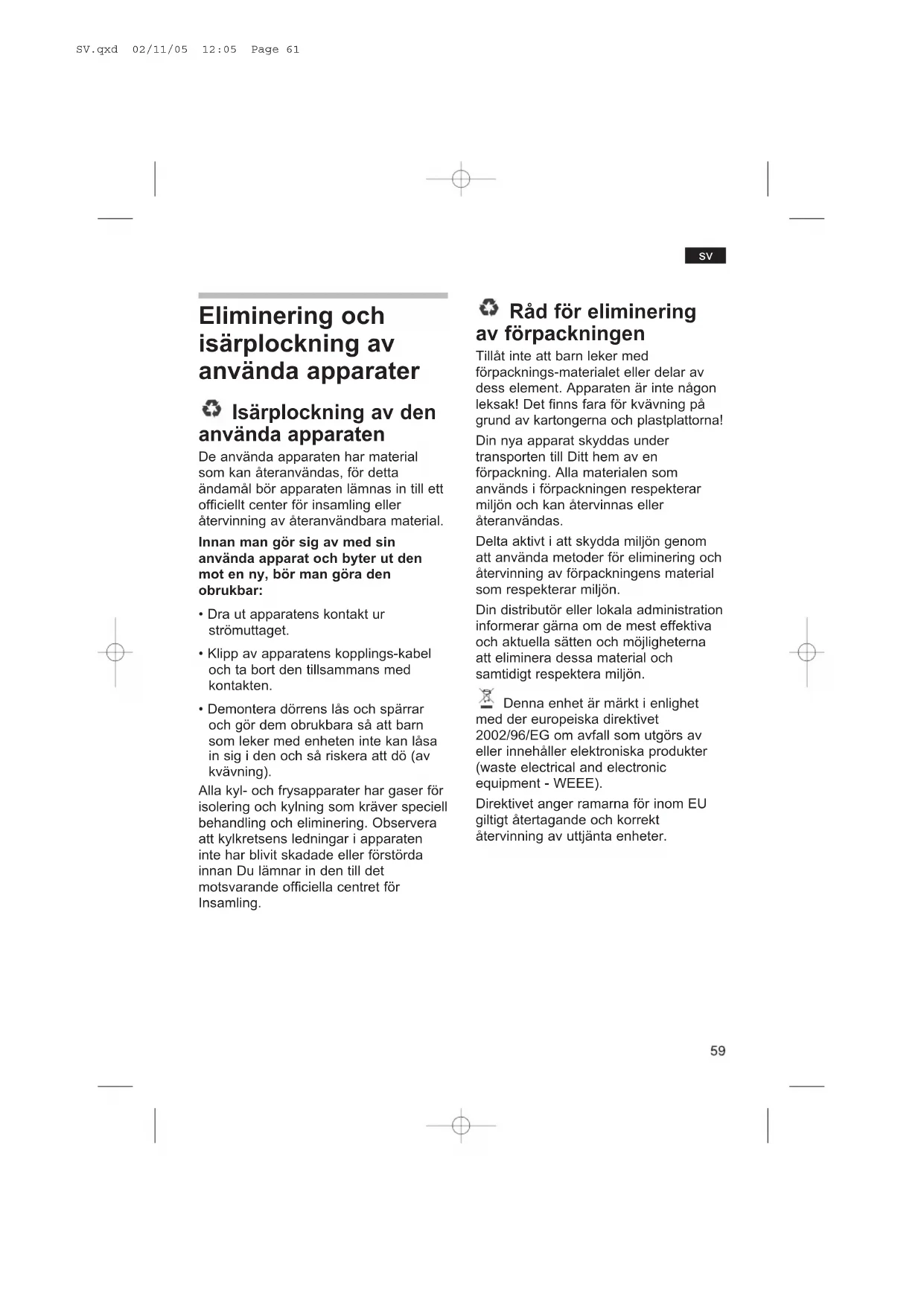

Eliminering och isärplockning av anecdnda apparater

Isarplockning av den anecd apparaten

De anvanda apparaten har material som kan ateranvandas,for detta andamal bor apparaten lamnas in till ett officielt center for insamling ell atervinning av ateranvandbara material.

Innan man gör sig av med sin
använda apparat och byter ut den
mot en ny, bör man góra den
obrukbar:

• Dra ut apparatens kontakt ur strömuttaget.
• Klipp av apparatens kopplings-kabel och ta bort den tillsammans med kontakten.
• Demontera dörrens lás och spärrar och gör dem obrukbara sà att barn som leker med encheten inte kan lasa in sig i den och sá riskera att do (av kvävning).

Alla kyl- och friesapparater har gaser for isolering och kylning som kraver speciell behandling och eliminering. Observera att kylkretsens ledninger i apparaten inte har blivit skadade aller forstorda innan Du Iämnar in den till det motsvarande officiella centret for Insamling.

Råd För eliminering av Förpackningen

Tillat inte att barn leker med forpacknings-materialiet aller av dess element. Apparaten ar inte nagon leksak! Det finns fara for kvavning pa grund av kartongerna och plastplattorna!

Dinnya apparat skyddas under transporten till Ditt hem av en forpackning. Alla materialen som anvands i forpackningen respekterar miljon och kan atervinnas eller ateranvandas.

Delta aktiv i att skydda miljon genom att anvanda metoder for eliminering och atervinning av forpackningerens material som respekterar miljon.

Din distributör eller lokala administration informerar gärna om de mest effektiva och aktuella satten och mölgheiterna att eliminerera dessa material och samtidigt respektera miljön.

Denna enchet ar märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehälter elektroniskaprodukter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna for inom EU giltigt atertagande och korrekt atervinning av utjanta enheter.

SV

Sakerhetsråd och varninger av generell karaktär

Las och observera noggrannt dessa
användnings-instruktioner, likval som all
extra information som bifogas med
apparaten. Spara användnings
instruktionerna for radfrångning eller for
en möjlig senare ägare.

Apparaten har designats for:

• användning enbart i hemmiljö,
• kylning och frysning av matvaror.

I fall av användning med industriella syften,ör man beakta de motsvarande normerna och foreskrifterna.

• Denna produit fär endast användas av personer med begränsade fysiska, sensoriska eller psykiska förmågor eller forstandshandikappade under uppsikt eller utförtig handleding.

Observera!

Utfor installeringen och kopplingen av apparaten till el-natet i overensstammelse med monterings-instruktionerna som bifogas.

Om apparaten har skador eller ar forstord, bor den inte sattas igang. I tvivelaktiga fall bor Du radfraga distributoren dar Du kope apparaten.

Observera!

Tapp inte for apparatens oppninger for ventilation och luftning.

Observeral!

Använd endast de medel som fabrikanten rader att paskynda uptiningsprocessen

Observera!

Använd inte elektriska apparater som inte ar auktoriserade av fabrikanten i facken som ar till for bevaring och infrysning av matvaror.

Observeral

Skada inte delarna och elementen som utgor kylkretsen, till exempl genom att perforora ledningarna med kylagenten med spetsiga foremal, genom att bja ledningarna eller skrapa pa ytbelaggningarna, etc. Om kylagenten kommer ut i en strale kan den skada ogonen aller borja att brinna.

I nödfall

• Skolj ögonen med mycket vatten och kalla på laktion.
• Hall apparaten borta fran gnistor ell kallor med eld.
• Dra ut kopplingskabeln ur strömuttaget. Ventilera området ordentlich unter nagra minutes.

Fara for explosion

Bevara drycker med hog grad av alkohol i behallare som tillsluts hermetiskt; dessutom bor de alltid placeras i vertical position.

OBS!

• Se till att ventilationsgallren pa kylskapets stomme inte tappes till.
  Anvand aldrig skarpa verktyg ellera andra metoder, som interekommenderats av tillverkaren, foratt paskynda avfrostningen.
• Se till att kylslingorna inte skadas.
• Använd enbart av tillverkaren rekommenderade interna elektriska komponenter für kyl/frysskäpet.

SV

Lära känna encheten

Dessa service-instruktioner gäller für olika modeller av apparater;)därfor kan det hända att detailjer och karakterisktika av utrustning som beskrivs inte stämmer overens med Dink konkreta apparat.

Bild 1

1 Islada

2 Termostaten och belysning

3 Forvaringshyla

5 Smaltvattens ranna

6 Glashylla

7 Grönsaksbehällare

8 Ventilationsgaller i sockeln

9 Behçaltare

10 Forvaringsbehallare (stor)

1 Dörrtätning

22 Termostat (bild 3)

A Frysdelen

B Kyldelen

Klimat-klasser - Maximal tillaten rumstemperatur

Varje apparats klimatklass ar signalerad plattan med dess karakteristika och ar till for att vara referens for att veta inom vilka intervall av rumstemperatur som den kan fungera.

Klimatklass Tillaten
rumstemperatur

SN +10 °C till 32 °C
N	+16 °C till 32 °C
ST	+16 °C till 38 °C
T	+16 °C till 43 °C

Ventilation

Bild 4

Den ateruppvärmda luften i apparatens bakre vagg bor ha fritt utlopp. I motsatt fall maste apparaten oka sin kapacitet och sa provera en okad forbrukning av hog och onodig el-energi. For detta skal bor man noggrannt observera att oppningarna for ventilering och luftning aldrig ar tillappta.

Nyttovolym

Uppgifter om nyttovolym finner du pa typskylten i Produkten.

SV

Gör ren apparaten innan Du sätter igäng den for Första gangen.

När skapet har ställts pa plats maste det forflyta ungefär trettio minutes innan det sats igang.

Under transporten kan det hända att nagot av den olja som finns i systemets Förängare har runnit ut i fryskretsen.

Rengör insidan på skapet innan den sätts igäng for Första gangen (se kapitlet gällande “Rengöring”).

Strömuttaget bör vara fritt tillgangligt. Koppla i enheten till el-nat med växelström pa 220-240 V (N/SN), 220-230 V (ST)/50 Hz genom att strömuttag som installerats enligt lag och som ar jordat. Strömuttaget bör vara skyddat med en sakring pa minst 10 ampere.

I apparater som ar avsedda for Ianderutanfor den Europeiska kontinenten, bor man forsakra sig om att vardena for kopplingsspanninger och stromtypen som finns pa apparatens platta med karakteristika overensstammer med dem i det nationella naret.

Apparatens platta med karakteristika befinner sig pa den lagre vänstra sidan. I fall det skulle vara nödvändigt att byta ut kopplingskontakten till stromnätet, fär detta endast utforas av varumarkets specialiserade tekniker.

lgangsattning och temperaturval

Rengör kyl-och frysrummet fore starten (se Rengöring).

Start

Ställ termostaten (bild 3) forbi "O".
Skåpet börjar dä kyla.

Om dörren inte kan öppnas omedelbart after stängning, vanta dà tvà till tre minuter tills undertrycket i frysrummeth har jämnat ut sig.

Temperaturval

Temperatures i bada utrymmen kan installas centralt med termostaten (bild 3). Hogre siffror betyder lagre temperaturer i

utrymmen.

Da termostaten star vid "O" ar kyl- och frysskapet ur drift, vid "1" börjar apparaten att kyla.

Vi rekommenderaren mellaninstallning omkring "2-3".

Sjunker temperaturen i rummet, dar skapet star, under +18^ maste frysreglaren pasattas -der roitta market kan man se bra (bild 3/22).Nar Ni utforerenna operation, inre ljuset stannar kvar tandad med forminskad potens; detta paverkar, att den onskade temperaturen for langring av livsmedel fortssatts.

SV

Avstängning och att ta ut ur drift

Avstängning

Termostaten (bild 3) skall sattas pa "O, harmed ar hela apparaten avstangd.

Att ta apparaten ur drift

Om skapet inte användes: drag kontakten fran vagguttaget, frosta av och rengör, lát dorrarna sta öppna.

Placering

Äandringsmöljigheter av inredningen

Vid behov kan gallerinredningens placering i kylutrymmet andras. Gallret dras fram,trycks ned,tas ut och skjuts i onskat lage.(Bild 4).

Observeras vid placering av livsmedel

• Varm mat och dryck skall vara rumsvarma, nar de placeras i skapet.
• Livsmedel placeras helst forpackade aller välttäckta.
  Olja och fet skall inte komma i kontakt med plastinredningen och dörtätningen (de kan bli porosa).
• Forvara inte explosivt material i kylskapet.

Hogprocentig alcohol lagras andast i valtilslutet karl och i staende lage.
- Bakvaggen och glashyllan ar de kallaste omraderna av skapet.

Placeregexempel

Bild 1

Frysutrymme (A)

Frysning och lagring av livsmedel, isberedning.

Pá gallren (3)

Räknat uppifran bakverk, fardiga ratter, mjölkprodukter.

Grönsaker, frukt och sallad.

I dorrboxarna (9)

Smakonserver,tuber.

I flaskhyllorna (10)

Stora flaskor.

Observera koldzonerna i kylutrymmet

Pågrund av luftcirkulationen uppSTAR zoner med olika temperatur i kylskapet.

Zonen for omtaliga matvaror finns beroende pa modell langst ned mellan pilen som ar inpraglad pa sidan och glashyllan som finns under den (bild 1/1 och 2) aller mellan de bada pilarna (bild 1/1 och 2).

Infrysning och lagring, isberedning

Observeras vid inköpning av frysgods

Förpackningen fär inte vara skadad.
Fryspaketen skull varadatumstamplade.
- Varoma i inkopsaffarens kylskap maste ha en temperatur om minst - 18^ eller kallare.
Frysgods skull kopa sll sist och bevaras i tidningspapper ell er en kylvaska under transporten.

Förpackning av livsmedel

Använd endast färskafelfria livsmedel. Livsmedel skall forpackas luftatt sa att de inte forlorar smaken eller torkar.

Lampliga materialer for forpackningen:

Folier, plastpasar av polyetylen, aluminiumpapper och fryslador.

Olampliga materialer:

Papper, smorpapper, cellofan, soppasar och anvandna plastasar.

Satt livsmedel i forpackningen, tryck ut luften och tillslutna forpackningen val.

Lampliga materialer for stangning: Gummiring, plastclips, snor och frystalande tejp.

Fryspaketer skull beskrivas och fores med datum av frysningen.

Infrysningskapacitet

Uppgifter om max.
infrysningsförmága enligt aktuell
norm hittar du på typskylten.

Upplysning gallande msaxkapaciteten for infrysning av farska matvaror (fordelade pa frysgallren) under en 24-

timmarsperiod finns pa den skyltsom visar apparatens egenskaper (i kg/24timmar), se bild 10.

Satt de livsmedel, som skall djupfrysas, brett pa understa hyllan i skapet. Redandjupfrysta livsmedel farrinte kommaikontakt med farska icke frystalivsmedel.

Inställing av termostaten och frysreglagen

Vid frysnig skall termostaten stallas pa mellersta installing (omkring "2-3"). Med denna installing kan man frysa in max. 2,5kg livsmedel. Vid mera gods skall man satta pa frysreglagen (bild 3/22) (tryck pa vippreglagen- roda Ijuset tand). After 24 timmar ar djupfrysningen fardig och frysreglagen kan koplas av.

lakta med inlaggning av frysgods

Redan djupfrysta livsmedel fär inte komma i kontakt med farska icerfysta livsmedel.

När Ni utförer denna operation, inre Ijuset stannar kvar tandad med forminskad potens; detta paverkar, att den onskade temperaturen for langring av livsmedel fortss.

Lagringstid

Fort undvika kvalitetsminskning av frysgods ar det viktigt att inte överskrida lagringstiden. Det beror pa frysgodset, hur lange man kan lagra dem.

Vid -18°C kan man lagra fisk, korr, fardiga ratter och bakverk Ånda opp till 2帽子er, ost, honsdjur, kott anda till 4帽子er och gronsaker och frukt anda opp till 6帽子er.

Beroende pa satt och avandningsandamal kan man valja bland foljande mojligheher:

vid rumstemperatur

i kylskapet

iugnen

med/utan varmluftsventilator i mikrovagsuggnen.

Delvis aller helt upptinade varor forbrukas omgaende, de skall helst inte djupfrysas en gang till. Efter vidare bearbetning ar dock en ny djupfrysning mojligt.

Utnyttja inte mera den yttersta lagringstiden.

Isberedning

Bild 7

Fyll isladan till 3/4 med vatten och stall den pa fryshyllan. Om du bojer isladan sa lossar istarningarna latt.

Avfrostning

Kylutrymmet

Kylutrymmet avfrostas automatiskt.
Tovatten samlas i avloppsranna
(bild 8/7) och ledes genom avloppsrö
(bild 8/19) till

avdunstingskarlet pa kylskapets baksida dar vattnet samlas och avdunstas. Se till att tovattnet alltid kan rimna av obehindrat.

Frysutrymmet

Frysutrymmet (bild 1/A) avfrostas inte automatiskt, for de djupfrysta livsmedel fär inte Tina upp.

Större frost-eller iskibt minskar frysskapets effektivitet och ökar elförbrukningen.

Använd en plastskrapare for att ta bort frostkikten.

Frysutrymmet far aldrig skadas, anvand darf for inga vassa metallverktyg for att skrapa bort is.

Avfrostning

Om isskitet ar tjockt i frysskapet masteman avfrostadetta.

Om det finns matvar o frysskapet, sa skall man satta termostaten pa 4 timmar fore avfrostning, sa att matvarorna uppnar en mycket lag temperatur. Darefter tag frysgodsladorna med livsmedeln ut.

Gor sedan sa har:

• Tag matvarorna ut och linda tidningspapper om dem och satt dem pa ett svalt stalle.
• Stäng termostaten (bild 1/2) eller dra ut stickkontakten. Observera att tovattnet inte rinner i termostaten.

SV

• Lämna frysskapsdörren öppen, torkatovattnet med en trasa eller en svamp.
  Torka frysutrymmet, satt apparaten pa och lagg frysgodsen in igen.

Hjälpmedel vid avfrostning

Var forsiktig, om du anvander avfrostningsspray. Den kan bilda explosiva gaser, innehalla plastskadiga losnings-ller drivmedel ullara halsovadlig.

Läs varudeklarationen.

Rengöring

Fore rengoring skull alltid stickkontakten dras ut ellersakringen skruvas ut.

For hela apparatens rengoring med undantag av dorrtatningen lampar sig handvarmt vatten med milt, latt diskmedel.

Olampliga ar sand-ller syrabaserande rengingsmedel resp. kemiska losningsmedel.

Dörrtättingen (bild 1/2) tvattas med klart vatten och torkas direfter noga.

Observera att rengöringsvatten inter ninner genom avloppsröret till avdunstningskarlet.

Yttervaggarna kan dessutom behandlas med lackpolitur.

Häll dorren stängd sa att lackpolituren ej kan na de inre plastdelarna.

Energispartips

Apparaten skall placeras i ett svalt, val ventilerat rum, utan solbestralnng. Narheten av varmekalla (t.ex. varmeelement) bor undvikas.
- Varma ratter insorteras forst after avkylning.
Frysvaror laggs i kylrummet for upptining. På sa satt utnyttjas frysvarans kyla for kylning av livsmedel i kylskapet.
Frysutrymmet avfrostas vid isbildning. Ett tjockt isskift forsamrar overforing av kyla till frysgods och okar elforbruukningen.
- För in- och utlastning öppnas dörren sa kort som möjigt.

Reparation av smäfel

Inte for varje storing behovs kundservice. Manga ganger ar det bara smafe som skall atgardas. Innan kundservice tilkallas bör därfor provas, om storingen med ledning av foljande tips kan avhjalpas sjalv.

I sādana fall mäste námligen hela kostnaden für serviceinsatsen betalias, även under garantitiden.

Störing

Möjliga orsaker

Vid ovanliga ljud:

• Antingen stared apparaten inte stadigt allerett främande foremal sitter fastklammt mellanvaggen och kylaggregatet sa att en del av bakrevaggen inte kan vibrera fritt utan vidror apparateneller vaggen -avlagsna foremalet forsiktigt.

Om kylskapsbelysning inte lyser:

• Glödlampan ar sönder. Dra ut kontakten och avskärmningen (bild 9) och byt glödlampan (220-240 V, max. 15 W, E 14).
  Ljusströmbrbrytaren (bild 5/1) ar i fellegge. Tryck upp erler dra ner ljusströmbrbrytaren for att fa den i normallage. Om det inte ar mojlig kalla pa kundservicen.
• Termostaten star vid "O" (bild 9/3).

Om kylutrymmet ar for kallt:

• Termostaten ar installd for lagt.
  -Frysreglage (bild 3/22) ar inte pasatt fore djupfrysnng av farska varor.

Om effekten minskar:

• Dörren har öppnats für ofter.
• For stora mangder av livsmedel har lagrats in.
• For tjockt frostkik i frysrummet.
• Ventilationsgallret ar overtackt.
• Ett främnde foremal klämmer mellan kylaggregaten och vöggen.

Ingen kyleffekt:

• Kontakten ar inte riktigtinne.
• Säkringen ar utskruvad.
• Termostaten stared "O" (bild 1/2).

SV

Kan storingen med hjalp av

ovanstäende tips inte atgårdas, kalla omedelbart pa kundservicen.

Genomfor inga fler arbeten sjalv, framforalt inte pa elektriska delarna av apparaten.

Oppna inte dorrarna i onodan, kyleffekten minskar.

Teknisk Assistans Service

Om en reparation maste utforas aller om felet bestar och Du inte kan reparera det med hjalp av de tidigare namnda raden och varningarna:

• Koppla ur apparaten ur el-natet uller aktivera sakringen.
• Oppna inte apparatens dorrar i onodan.

Telefonnumret till den narmaste Tekniska Assistans Servicen kan hittas i den motsvarande Telefonkatalogen aller i adresslistan for Teknisk Assistans Service. Glom inte att upge din enchets produkt-nummer (E-Nr.) och fabrikationsnumret (FD) da Du ber om den Tekniska Assistans Servicens intervention.

Bada numren finns pa plattan med
apparatens karakteristika. Bild 10
Tank pa att nar Du uppger Din enchets
produknummer och
fabrikationsnummer kan Du medverka
till att undvika onodiga forflytningar och utgifter for den Tekniska Assistans
Servicen, som annars skulle dras av pa Ditt konto.
