BRUKSANVISNING KDV20N00 BOSCH

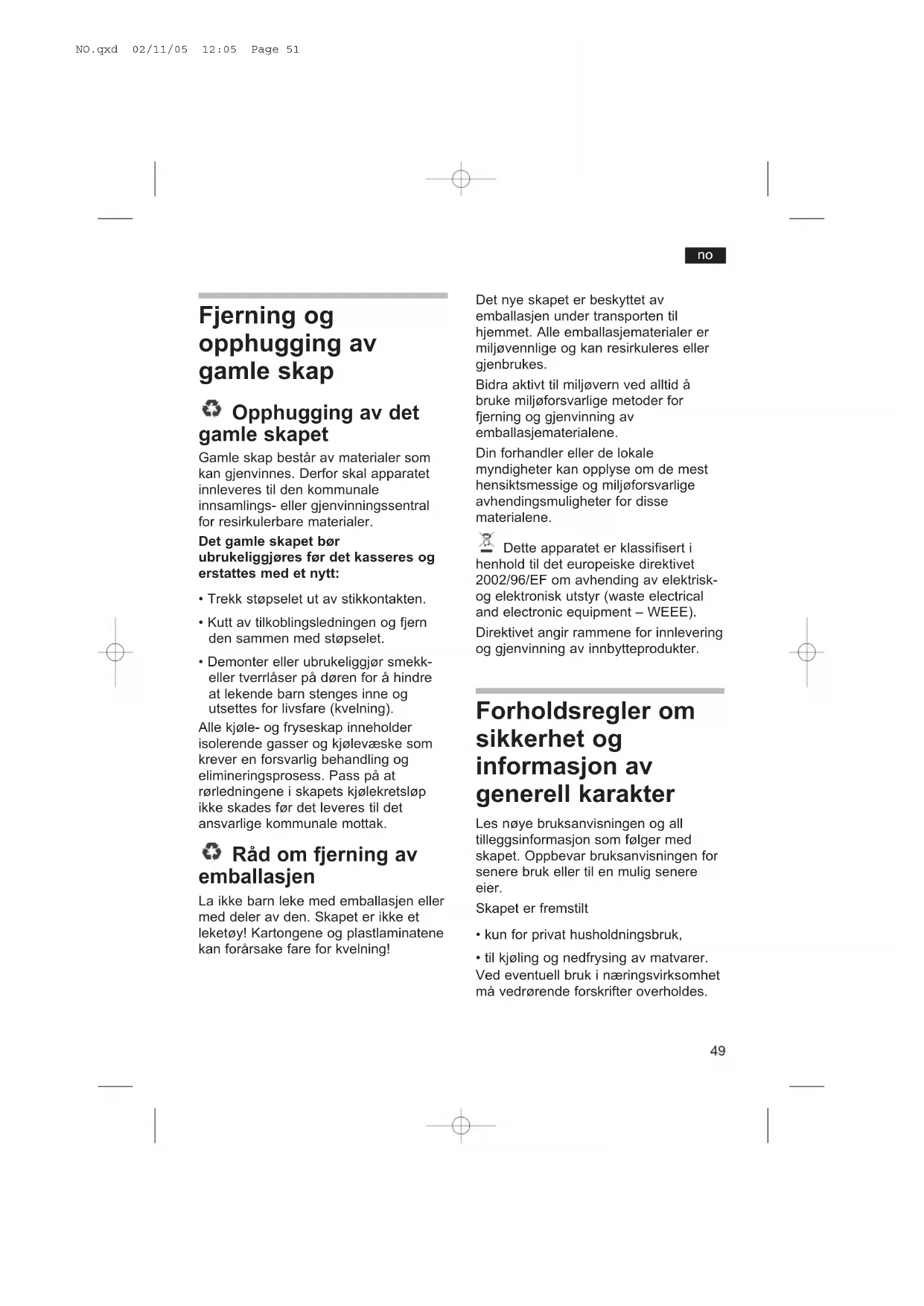

• Trekk støpselet ut av stikkontakten.

• Kutt av tilkoblingsledningen og fjern den sammen med støpselet.

• Demonter eller ubrukeliggjør smekk- eller tverrlåser på døren for å hindre at lekende barn stenges inne og utsettes for livsfare (kvelning). Alle kjøle- og fryseskap inneholder isolerende gasser og kjølevæske som krever en forsvarlig behandling og elimineringsprosess. Pass på at rørledningene i skapets kjølekretsløp ikke skades før det leveres til det ansvarlige kommunale mottak. Råd om fjerning av emballasjen La ikke barn leke med emballasjen eller med deler av den. Skapet er ikke et leketøy! Kartongene og plastlaminatene kan forårsake fare for kvelning! Det nye skapet er beskyttet av emballasjen under transporten til hjemmet. Alle emballasjematerialer er miljøvennlige og kan resirkuleres eller gjenbrukes. Bidra aktivt til miljøvern ved alltid å bruke miljøforsvarlige metoder for fjerning og gjenvinning av emballasjematerialene. Din forhandler eller de lokale myndigheter kan opplyse om de mest hensiktsmessige og miljøforsvarlige avhendingsmuligheter for disse materialene. Dette apparatet er klassifisert i henhold til det europeiske direktivet 2002/96/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment – WEEE). Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter. Forholdsregler om sikkerhet og informasjon av generell karakter Les nøye bruksanvisningen og all tilleggsinformasjon som følger med skapet. Oppbevar bruksanvisningen for senere bruk eller til en mulig senere eier. Skapet er fremstilt

• kun for privat husholdningsbruk,

• til kjøling og nedfrysing av matvarer. Ved eventuell bruk i næringsvirksomhet må vedrørende forskrifter overholdes. NO.qxd 02/11/05 12:05 Page 51no Obs! Foreta installering og elektrisk kobling av skapet i følge de vedlagte monteringsinstruksjoner. Hvis skapet har synlige skader eller mangler, bør det ikke settes i gang. I tvilstilfelle bør man henvende seg til forhandleren av apparatet. Obs! Sperr ikke åpningene for ventilasjon og luftsirkulasjon på skapet. Obs! Skal man fremskynde avrimingsprosessen, må man kun bruke midler tilrådet av fabrikanten. Obs! Bruk ikke elektriske apparater som ikke er godkjente av fabrikanten innvendig i kjøle- eller frysedelen. Obs! Gjør ikke skade på deler eller elementer i kjølekretsløpet.. eks. ved å perforere kjølevæskekanalene med spisse gjenstander, bøye rørledningene, skrape på overflatebelegget el. lign. Større utslipp av kjølevæsken kan medføre sår i øynene eller forårsake at skapet settes i brann. I nødsituasjon

• Skyll øynene godt med mye vann; lege varsles.

• Hold skapet unna tenningsgnister eller brannkilder.

• Trekk ut tilkoblingsledningen. Ventiler rommet skikkelig i noen minutter. Eksplosjonsfare Oppbevar drikkevarer med høyt alkoholinnhold på flasker med hermetisk lukking. De bør dessuten alltid settes i oppreist stilling. Bemerk

• Unngå tiltetting av ventilasjonsgitrene på kjøleskapets yttervegger.

• Bruk ikke mekaniske anordninger eller andre midler egnet til å fremskynde avrimingsprosessen utenom de anbefalte av fabrikanten.

• Unngå å skade kjølekretsløpet.

• Bruk alltid en type innvendige elektriske komponenter anbefalt av fabrikanten til kjøle/fryseskapet. NO.qxd 02/11/05 12:05 Page 52no Bli fortrolig med skapet Denne bruksanvisningen gjelder flere skapmodeller. Det kan derfor forekomme at beskrevne detaljer og prestasjoner ved utstyret ikke stemmer overens med de som finnes på ens eget apparat. Figur Q 1 Is-boks 2 Temperaturvelger og innvendig belysning. 3 Trådgitter 4 Boks til kjøtt 5 Smeltevannsrenne 6 Plate 7 Grønnsaksskuff 8 Luftegitter i sokkel 9 Beholder 10 Stor hylle 11 Tetningslist rundt dør 22 Fryseskaps bryter (bilde E) A Frysedel B Kjøledel Klimagraderinger – Maksimalt tillatt romtemperatur Klimagraderingen av hvert apparat er avmerket på skapets typeskilt og viser yttergrensene for hvilke romtemperaturer skapet kan fungere i. Klimagradering Tillatt romtemperatur SN +10 ºC til 32 ºC

Ventilasjon Figur R Varmluften som avgis på skapets bakvegg, bør ha fritt avløp. Ellers må apparatet øke kuldeproduksjonen, noe som medfører unødvendig høyt energiforbruk. Av denne grunn må man være spesielt oppmerksom på at ventilasjonsinn- og uttak aldri er tiltettet. Nytteinnhold Angivelser om nytteinnhold finnes på typeskiltet. NO.qxd 02/11/05 12:05 Page 53 ºC til 38 ºC ºC til 43 ºC +16 ºC til 32 ºC +16 +16no Tilkobling av skapet Skapet bør gjøres rent før første gangs bruk. Man bør vente en halv times tid før skapet settes i gang etter installering. Under transporten av skapet kan oljen i fordamperen trenge inn i kjølekretsløpet. Vask skapet innvendig før første gangs start (se avsnittet “Rengjøring”). Tilkobling av skapet Stikkontakten bør være lett tilgjengelig. Enheten kobles til et elektrisitetsnett med vekselstrøm på 220-240 V (N/SN), 220-230 V (ST)/50 Hz ved hjelp av en forskriftsmessig installert stikkontakt med jordledning. Stikkontakten bør være vernet med en sikring på minst 10 ampere. Apparatene som sendes til land utenfor Europa bør kontrolleres slik at spenningsverdiene for tilkobling og strømtypen oppført på skapets typeskilt stemmer overens med landets elektrisitetsnett. Typeskiltet er plassert nederst på venstre side. Hvis det skulle bli nødvendig å skifte ut støpselet til tilkoblingskontakten, kan dette kun utføres av teknikere spesialutdannet i våre merker. Tilkobling og temperaturvalg Før kjøleskapet settes igang, skal det vaskes innvendig (se renhold) Tilkobling Temperaturvelger (bilde E) dreies fra „O”-stilling. Skapet begynner å kjøle. Henvisning: Dersom det er umulig å åpne frysedøren straks etter at den er lukket, vent i 2-3 min. inntil undertrykket har jevnet seg ut. Temperaturinnstilling Temperaturen i kjøle- og frysedelen kan innstilles sentralt fra temperaturvelgeren (bilde E). Høyere tall på temperaturvelgere vil si at temperaturen blir lavere i både kjøle- og frysedelen. Ved temperatur-innstilling „O” er kjølingen slått av. Kjølingen begynner på „1”. Vi anbefaler en middels innstilling (ca. „2-3”). For innfrysing settes temperaturvelgeren på „3” (se også „Innfrysing av matvarer”). Ved lagring av frysevarer vær oppmerksom på Synker romtemperaturen der skapet står under +18°C, er det nødvendig å slå på bryteren for frysing, et rødt signal vil være synlig (bilde E/22). Når denne operasjonen gjennomføres, vil lyset på innsiden av skapet forbli tent med redusert styrke; dette sikrer at temperaturen som behøves for langtidslagring bibeholdes. NO.qxd 02/11/05 12:05 Page 54no Apparater som er avslått og ikke i bruk Avslått apparat Temperaturvelger (bilde E), dreies i stilling „O”. Dermed kobles, kjølingen ut i både kjøle- og frysedelen. Apparat ikke i bruk Dersom et apparat ikke skal benyttes i lengere tid, bør man trekke ut støpselen. Apparatet rimes av og gjøres rent. La døren stå åpen. Plassering av matvarer Forandring av innredningen i skapet Hyllene i kjøleskapet kan flyttes. Når de skal flyttes -trekkes de fram - senkes ned - trekkes ut - settes inn på ønsket sted (bilde R). Matvarenes plassering

• Varme retter og drikker skal først avkjøles før de settes inn i skapet.

• Høyprosentlig alkohol oppbevares lukket og stående.

• I kjøledelen er det kaldeste området på bakveggen og over den nederste hyllen. Eksempel på matvareplassering Bilde Q I frysedelen (A), innfrysing av matvarer, lagring og innfrysing av is. På trådgitteret (3), ovenfra og ned, bakevarer, ferdige retter, melkeprodukter. I kjøtt-beholderen (4), kjøtt og pølser. På platen (6), kjøtt og pølser. I grønnsaksskuffen (7), grønnsaker, frukt og salat. På den to-delte hyllen i døren (9), små flasker. På den store hyllen nederst i døren (10), store flasker. Ta hensyn til kuldesonene i kjølerommet På grunn av luftsirkulasjonen i kjølerommet oppstår det soner med forskjellig kulde. Sonen for ømfintlige matvarer er alt etter modell helt nede mellom pilen som er markert på siden og glassplaten som ligger under dette (bilde !1/1 og 2) eller mellom de to pilene (bilde !2/1 og 2). Ideelf for lagring av kjøtt, fisk, pålegg, salatblandinger osv. NO.qxd 02/11/05 12:05 Page 55no Innfrysing og lagring av matvarer, laging av is Ved kjøp av frysevarer påse at:

• Frossenmat handles inn til slut, pakkes inn i avispapir og fraktes hurtig hjem i frysebag og legges i fryseren. Pakking av matvarer som skal fryses Dersom man skal fryse inn matvarer selv, bruk kun friske matvarer. Matvarene skal pakkes luft-tett, slik at de ikke mister smak eller tørker ut. Til innpakning egner seg: Kunststoff-folie, plastfolie, polyethylen, Alu-folie eller fryseposer. Disse kan kjøpes hos dagligvare-forhandlere. Ikke egnet til innpakning: pakke-papir, pergamentpapir, cellofan, søppelpose eller brukt bærepose. Legg matvarene inn i forpakningen, trykk ut luften og lukk tett. Til lukking egner seg: Gummiring, kunststoff -klips, tråd, klebebånd som tåler kulde eller lign. Pose eller plastfolie av polyethylen kan sveises sammen med plastsveiseapparat. Før frysevarene legges i fryseren, bør disse merkes, og forskynes med innleggelsesdato. Innfrysningskapasitet Angivelsene om den max. frysekapasiteten etter aktuell norm finnes på typeskiltet. Maksimal innfrysingskapasitet av ferske matvarer pr. døgn (fordelt på fryseristene) er angitt på typeskiltet (i kg/24 t), se figur !0. Legg matvarene flatt utover nederst i fryseren. Pass på at nylig frossne matvarer og matvarer som skal fryses ikke kommer i berøring med hverandre. Innpakking av matvarer Bruk kun ferske, feilfrie varer. Matvarene pakkes inn lufttett, slik at de ikke mister smaken eller tørker ut. Frysepakkene merkes og påsettes innfrysingsdato. (Utførlig beskrivelse, se fryserådgiver). Frysing av matvarer Allerede frossede matvarer må ikke komme i berøring med ferske matvarer som skal nedfryses. Temperaturbryteren innstilles for nedfrysing og lagring (bilde E/22). For innfrysing og langtidslagring innstilles temperaturbryteren på siffer 2 1/2 (Tilsvarer -18°C og kaldere). Henvisninger

• Ved nedlegging av ferske matvarer i fryseboksen, arbeider fryseren inntil matvarene er gjennomfrosset. Herved kan eventuel også kjølerommet nedkjøles mer. Det er vanligvis ikke nødvending å forandre på temperaturinnstillingen.

• Bilde E/22 settes på 24 timer før inlegging av matvarer (ferske). NO.qxd 02/11/05 12:05 Page 56no Den venstre vippebryteren trykkes ned, rød merking blir synlig. Fryse prosessen avsluttes ca. 24 timer etter inlegging. Temperatur velger settess i normal pos. Ved lagring av frysevarer vær oppmerksom på Synker romtemperaturen der skapet står under +18°C er det nødvendig å slå på bryteren for frysing, et rødt signal vil være synlig (bilde E/22). Når denne operasjonen gjennomføres, vil lyset på innsiden av skapet forbli tent med redusert styrke; dette sikrer at temperaturen som behøves for langtidslagring bibeholdes. Lagringstid For å unngå kvalitetsforringelse er det viktig å følge den anbefalte lagringstid for hvert produkt. Oppbevaringstiden vil kunne variere. Ved -18°C. eller kaldere anbefales følgende lagringstider: Fisk, kjøttpålegg, halvfabrikata, brød og kaker: Inntil 2 måneder. Kjøtt, kylling og ost: Inntil 4 måneder. Frukt og grønnsaker:Inntil 6 måneder. Tinning av frossne matvarer Alt etter slag og bruksmål kan man velge mellom følgende tiningsmuligheter: Romtemperatur i kjøleskapet i stekeovn med/uten varmluft i mikrobølgeovn. Tinte frysevarer kan fryses på nytt. Flesk og fisk ikke oppbevares lenger enn 1 dag. Andre frysevarer ikke lenger enn 3 dager. I andre tilfeller, hvis smak, lukt og utseende er uforandret, kan de kokes, stekes eller lages til en rett, og deretter fryses igjen. Matvaren holder deg etter dette ikke like lenge i fryseren. Å lage is Bilde U Fyll is-skålen ¾ full med vann og sett den i bunnen av fryseren. Isbitene fås enklest ut av is-skålen dersom den bøyes. Avriming Kjølerom Kjølerommet hat helautomatisk avriming. Smeltevannet renner via en oppsamlings-renne (bilde I/7) og fordamper på baksiden av skapet. Oppsamlingsrenne og avløpsrør (bilde I/19) bør kontrolleres og rengjøres ofte, slik at vannet alltid kan passere uhindret. Frysedelen Frysedelen (bilde Q/A) avrimes ikke automatisk, fordi varene ikke skal tine. Rimog islaget gjør frysingen dårligere på frysevarene og øker strømforbruket. Rim skrapes av. For å fjerne rimlaget, brukes en isskrape. Bruk ikke spisse metallgjenstander. Frysedelen må ikke bli skadet eller få hull. Avriming av frysedelen Hvis frysedelen er sterkt nediset, må den avises. NO.qxd 02/11/05 12:05 Page 57no Det beste er å gjøre dette når lite nedfryste varer ligger i apparatet. Hvis det ligger nedfryste varer i apparatet, bør superfrys innkobles ca. 4 timer før avrimingen begynner, slik at matvarene oppnår en velding lav temperatur. Deretter tas fryseskuffene med matvarene ut og fryseelementene legges på matvarene. Gå fram på følgende måte:

• Ta ut frossenvarene, pakk dem inn i avis- papir, og legg dem på et kjølig sted.

• Tørk frysedelen. Skapet kobles til igjen, og matvarene legges i. Hjelpemidler Vær forsiktig med å bruke avrimingsspray. Disse kan danne eksplosive gasser, kan inneholde kunststoffskadelige løsnings-eller drivmidler eller være helsefarlige. Se på produsentens henvisninger. Rengjøring Husk alltid å trekke ut støpselet, hhv. ta ut sikringen. Til rengjøring av hele skapet utenpå, er lunkent vann med litt oppvaskmiddel egnet. Uegnet er sand- eller syreholdige vaske-midler eller løsningsmidler. Dørtetningen (bilde Q/11) vaskes med rent vann, og tørkes godt. Pass på at det ikke kommer vann i temperaturvelgeren (bilde Q/2). Avløpsrøret og -hullet (bilde I/7 og 19) skal renses ofte, slik at smeltevannet alltid kan renne fritt. Stikk en pinne e.l. gjennom avløpsåpningene. Utvendig behandles i tillegg med et poleringsmiddel. Døren skal da være lukket, slik at poleringsmiddelet ikke skal komme inn på kunststoffdelene i skapet. Energisparetips

• Sett skapet i et kaldt, godt ventilert rom. Utsett det ikke for direkte sollys, og ikke i nærheten av en varmekilde (varmovn etc.)

• Sett ikke varm mat inn i skapet.

• Frysevarer som skal tines, kan legges inn i kjøleskapet. Det drar således nytte av kulden som frysevarene avgir, for kjøling av matvarene i kjøleskapet.

• Frysedelen skal avrimes ved isdannelse. Et tykt islag gjør kuldeopptaket i frysevarene dårligere, og strømforbruket øker.

• Når man legger varer inn eller tar varer ut, ha frysedøren så kort som mulig åpen. NO.qxd 02/11/05 12:05 Page 58no Små feil ma kan klare selv Før en serviceman tilkalles, bør De ha kontrolleret de etterfølgende punkter. Blir servicemannen tilkalt uten at disse punktene er kontrollert, blir De belastet for service-omkostninger selv i garantitiden. Feil Unaturlig støy: Lampen i kjøle-rommet lyser ikke: For kaldt i kjøleskapet: Kjøleevnen avtar: Ingen kjøling: Mulig årsak - Enten står ikke skapet støtt, eller et fremm- dlegeme er klemt fast ved kondensatoren. - En del på gitteret kan ikke svinge fritt og berører skapet eller ryggen, bøy denne delen forsiktig ut. - Enten er lyspæren defekt: trekk ut stikkontakten eller skru ut sikringen, skrift ut lyspæren maks. 15W, 220-240V, (fatning E14), (bilde O) - Lysbryter (bilde T/1) sitter fast. Prøv om det går an å bevege den, hvis ikke tilkall service. - Temperaturvelger (bilde O/3) står på „O”. - Temperaturvelgeren er for høyt innstilt. - En stor mengde friske matvarer er nettopp lagt inn i frysedelen. (Se frysing av matvarer). - Døren åpnes ofte. - En stor mengde matvarer er nylig lagt inn i fryseren. - For sterk isdannelse i frysedelen. - Ventilasjonen/luftingen er tildekket. - Et fremmedlegeme har satt seg fast mellom kjøle- anlegget og veggen. - Stikk-kontakten står ikke i. - Sikringen har gått. - Temperaturvelger (bilde Q/2) står på „O” NO.qxd 02/11/05 12:05 Page 59no Små feil ma kan klare selv Dersom feilen ikke kan henvises til de forannevnte eksemplene, tilkall service. Utfør ikke mer arbeide, fremfor alt ikke i de elektriske delene i apparatet. Døren skal ikke åpnes unødvendig ofte, dette for å unngå kuldetap. Teknisk service Ved reparasjon eller vedvarende feil som ikke kan rettes opp ved hjelp av overstående råd og informasjon:
