GEBRUIKSAANWIJZING KDV20N00 BOSCH

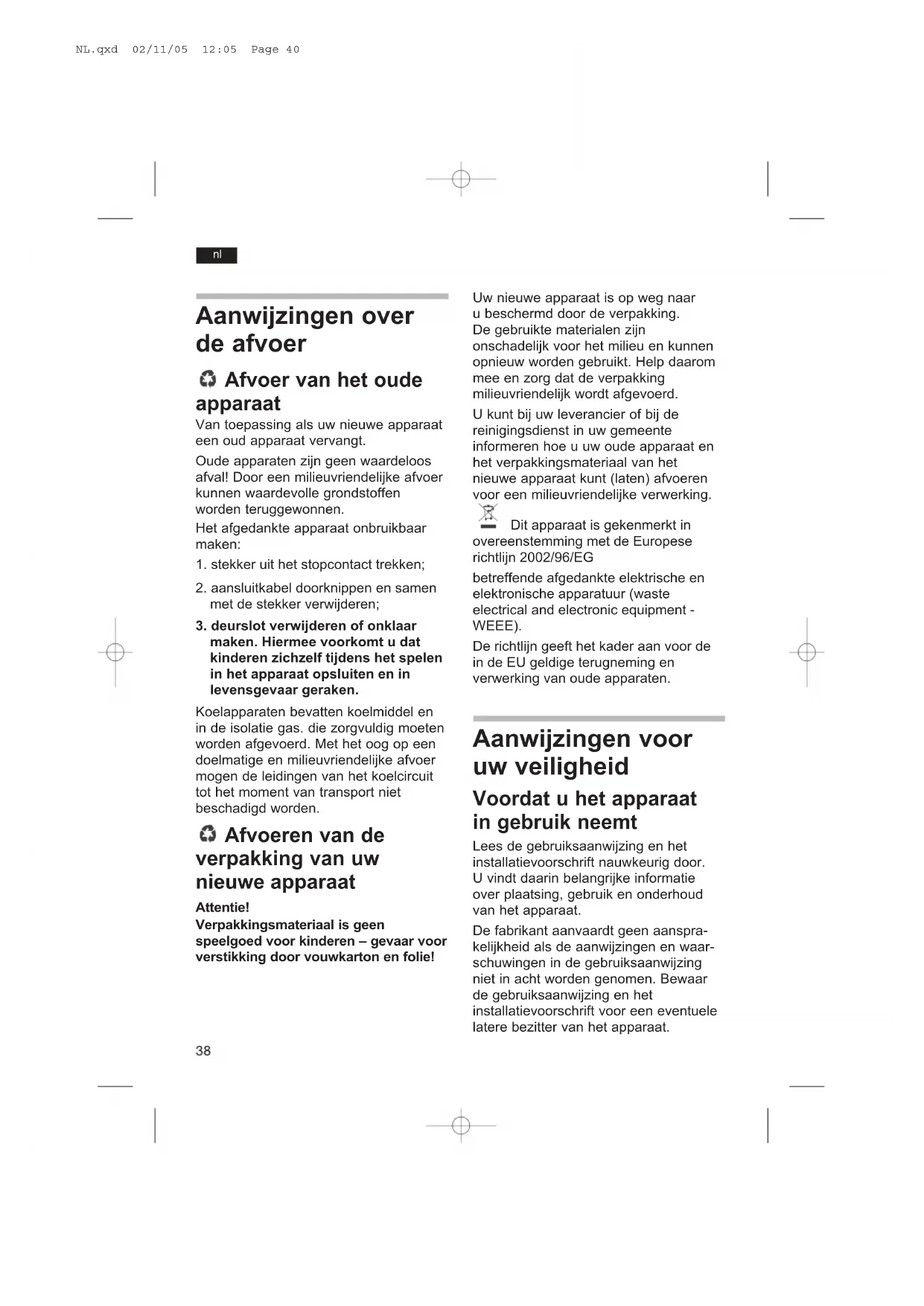

1. stekker uit het stopcontact trekken;

2. aansluitkabel doorknippen en samen

met de stekker verwijderen;

3. deurslot verwijderen of onklaar

maken. Hiermee voorkomt u dat kinderen zichzelf tijdens het spelen in het apparaat opsluiten en in levensgevaar geraken. Koelapparaten bevatten koelmiddel en in de isolatie gas. die zorgvuldig moeten worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijke afvoer mogen de leidingen van het koelcircuit tot het moment van transport niet beschadigd worden. Afvoeren van de verpakking van uw nieuwe apparaat Attentie! Verpakkingsmateriaal is geen speelgoed voor kinderen – gevaar voor verstikking door vouwkarton en folie! NL.qxd 02/11/05 12:05 Page 40nl Attentie!

• Het apparaat bevat een geringe hoeveelheid van het milieuvriendelijke maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installatie niet beschadigd worden. Koelmiddel dat naar buiten spuit kan vlam vatten of tot oogletsel leiden. Let erop als er koelmiddel naar buiten komt – dat zich geen open vuur of ontstekingsbronnen in de buurt van het lek bevinden. – Stekker uit het stopcontact trekken en de ruimte een paar minuten goed luchten.

• Hoe meer koelmiddel het apparaat bevat, des te groter moet de ruimte zijn waarin het apparaat wordt opgesteld. In een te kleine ruimte kan bij een lek een ontvlambaar mengsel van gas en lucht ontstaan.

• Per 8 g koelmiddel moet de ruimte minimaal 1 m3 groot zijn. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

• In noodgevallen – Ogen uitspoelen en een arts raadplegen. – Vonken en open vuur buiten bereik van het apparaat houden. – Stekker uit het stopcontact trekken en de ruimte een paar minuten goed luchten.

• In de volgende gevallen de stekker uit het stopcontact trekken resp. de zekering uitschakelen of losdraaien: – ontdooien – schoonmaken Altijd aan de stekker trekken, nooit aan de aansluitkabel.

• Een (bijv. tijdens het transport) beschadigd of defect apparaat niet in gebruik nemen. In geval van twijfel eerst contact opnemen met uw leverancier.

• Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.).

• Geen producten met brandbare drijfgassen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan – Explosiegevaar!

• Het apparaat is geen speelgoed voor kinderen!

• Het apparaat nooit met een stoom- reiniger ontdooien of schoonmaken! De hete stoom kan in de onder spanning staande onderdelen van het apparaat terechtkomen en kortsluiting of een elektrische schok veroorzaken. In acht nemen tijdens het gebruik

• De luchtaanvoer- en luchtafvoerope- ningen nooit afdekken of dichtmaken!

• Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Door ondeskundige reparatie kan er gevaar voor de gebruiker ontstaan.

• Plint, uittrekbare manden of laden, deuren etc. niet als opstapje gebruiken of om op te leunen.

• Dranken met een hoog alcoholpercen- tage altijd goed afgesloten en staand bewaren.

• Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

• Zorg dat de kunststof delen en de deurafdichting niet met olie of vet in aanraking komen. Ze kunnen poreus worden. NL.qxd 02/11/05 12:05 Page 41nl

• Flessen en blikjes met vloeistoffen – vooral koolzuurhoudende dranken – niet in de diepvriesruimte opslaan. De flessen en blikjes springen!

• IJslollies en ijsblokjes niet direct uit de diepvriesruimte in de mond nemen. (gevaar voor verbranding door de zeer lage temperatuur).

• Diepvrieswaren niet met natte handen aanraken. Uw handen kunnen eraan vastvriezen.

• Een laag rijp en vastgevroren diepvrieswaren niet met een mes of een scherp voorwerp afschrapen of losmaken. Hierdoor kunt u de koelleidingen beschadigen. Koelmiddel dat naar buiten spuit, kan vlam vatten of tot oogletsel leiden.

• Om het ontdooiproces te versnellen alleen de door de fabrikant aanbevolen middelen gebruiken. Waarschuwingen

• Draagt u er zorg voor de ventilatieroosters van de structuur van de koelkast niet te versperren.

• Gebruikt u geen mechanische voorzieningen noch enig ander middel ter versnelling van het ontdooiproces, anders dan die welke worden aanbevolen door de fabrikant.

• Draagt u er zorg voor het koelcircuit niet te beschadigen.

• Gebruikt u voor de koelkast/vriezer altijd het type inwendige elektrische componenten als aanbevolen door de fabrikant. Algemene bepalingen Het apparaat is geschikt

• voor het koelen en invriezen van levensmiddelen,

• voor het bereiden van ijs. Het apparaat is bedoeld voor huishoudelijk gebruik. Bij gebruik voor bedrijfsdoeleinden de daarvoor geldende normen en voorschriften in acht nemen. Het apparaat is ontstoord volgens E-U richtlijn 89/336/EEC. Het koelmiddelsysteem is gecontroleerd op dichtheid. Dit apparaat voldoet aan de veiligheids- bepalingen voor elektrische apparaten (EN 60335/2/24). Uw nieuwe apparaat Afhankelijk van het model zijn kleine afwijkingen mogelijk – vooral wat betreft de uitvoering van het interieur. Afb. Q 1 Ijsbakje 2 Temperatuurkiezer en binnenverlichting 3 Draagrooster 4 Vleesbox NL.qxd 02/11/05 12:05 Page 42nl Beluchting De lucht aan de achterzijde van het apparaat wordt warm. De verwarmde lucht moet ongehinderd afgevoerd kunnen worden. Anders moet de koelmachine meer presteren waardoor het energieverbruik toeneemt. De be- en ontluchtingsopeningen mogen dan ook nooit worden afgedekt! Netto-inhoud De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Apparaat aansluiten Na het opstellen van het apparaat dient men minstens

uur wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteem terecht komt. Voordat u het apparaat voor het eerst in gebruik neemt de binnenkant van het apparaat schoonmaken (zie Schoonmaken). 5 Dooiwatergootje 6 Plaat 7 Groentelade 8 Plint met ventilatierooster 9 Voorraadrekje 10 Flessenrek 11 Deurafdichting 22 Diepvriesschakelaar (Afb E) A Vriesruimte B Koelruimte Let op de omge- vingstemperatuur en de beluchting De klimaatklasse staat op het typeplaatje (Afb. !0). Hierdoor wordt aangegeven binnen welke omgevingstemperaturen het apparaat gebruikt kan worden. klimaatklasse toegestane kamertemperatuur SN +10 °C tot 32 °C N +16 °C tot 32 °C

NL.qxd 02/11/05 12:05 Page 43 °C tot 38 °C °C tot 43 °C +16 +16nl Inschakelen en temperatuurkeuze Maak voordat u het apparaat voor het eerst in gebruik neemt de binnenkant schoon (zie „schoonmaken”). Inschakelen Temperatuurkiezer (afb. E) uit de „O”-stand draaien. Het apparaat begint te koelen. Attentie: Als de deur van de vriesruimte na het sluiten niet meteen weer geopend kan worden: twee à drie minuten wachten tot de ontstane onderdruk is opgeheven. Instellen van de temperatuur Met de temperatuurkiezer (afb. E) wordt zowel in de koelruimte als in de vriesruimte de temperatuur ingesteld. Hoe hoger het cijfer, des te lager de temperatuur in beide ruimten. Op stand „O” is het koelsysteem uitgeschakeld, vanaf „1” neemt de koeling toe. Wij adviseren een gemiddelde instelling (ca. „2-3”). Voor invriezen temperatuurkiezer op „3” draaien (zie ook levensmiddelen invriezen). Attentie bij het bewaren van diepvriesgoederen Indien de temperatuur in de voor het apparaat bestemde ruimte daalt tot minder dan +18ºC is het nodig de vriesschakelaar in werking te stellen: de rode markering wordt zichtbaar (Figuur E/22). Wanneer deze handeling wordt verricht, zal het licht binnenin op verminderde kracht blijven branden. Op deze wijze wordt in de vriesruimte de noodzakelijke temperatuur in stand gehouden voor langdurig bewaren. Uitschakelen en buiten werking stellen Uitschakelen Temperatuurkiezer (afb E) op „O” draaien. In het hele apparaat is de koeling nu uitgeschakeld. Buiten werking stellen Wordt het apparaat langere tijd niet gebruikt: stekker uit het stopcontact trekken, apparaat laten ontdooien en schoonmaken.Deuren open laten staan. Levensmiddelen inruimen Verandering van het interieur De draagroosters in de koelruimte kunnen verzet worden. Hiervoor de roosters naar voren trekken, ietsje laten zakken, en ze op de gewenste plaats er weer inzetten. Afb R. Voor het bewaren van flessen kan het draagrooster schuin worden geplaatst. De vakken van de binnendeur kunnen voor het reinigen eruit worden gehaald. Afb Y. NL.qxd 02/11/05 12:05 Page 44nl Attentie bij het inruimen

• Warme dranken en gerechten buiten het apparaat laten afkoelen.

• De levensmiddelen liefst verpakt of goed afgedekt bewaren.

• Zorg dat de kunststof-delen en de deurafdichting niet met olie of vet in aanraking komen (ze kunnen poreus worden).

• Geen explosieve stoffen in het apparaat bewaren.

• Dranken met een hoog alcohol- percentaje rechtop en goed gesloten bewaren.

• De koelste plaatsen in de koelruimte bevinden zich aan de achterwand en boven de onderste plaat. Een voorbeeld van inruimen Afb Q In de vriesruimte (A): Levensmiddelen invriezen en opslaan, ijsblokjes maken. Op de draagroosters (3): van boven naar beneden: brood en gebak, kant-en-klaargerechten, zuivelprodukten. In de vleesbox (4) vlees en worst. Op de plaat (6): vlees en worst. In de groentelade (7): groente, fruit en sla. In de vakken in de deur (9): tubes en blikjes. In het flessenrek (10): grote flessen. Let op de koudezones in de koelruimte! Door de luchtcirculatie in de koelruimte ontstann verschillende koudezones. De zone voor gevoelige levensmiddelen bevindt zich, afhankelijk van het model, helemaal onderaan tussen de aan de zijkant afgebeelde pijl en de glasplaat eronder (afb. !1/1 en 1/2). of tussen de twee pijlen) (afb. !2/1 en /2). Ideaal voor het opslaan van vlees, vis, worst, gemengde salades etc. Levensmiddelen invriezen en opslaan, ijsblokjes maken Attentie bij het inkopen van diepvriesprodukten

• Let erop dat de verpakking niet beschadigd is.

• De op de verpakking aangegeven bewaartijd mag niet verstreken zijn.

• In de winkel moet de temperatuur in de diepvrieskist ten minste -18ºC zijn.

• Koop de diepvriesprodukten op het allerlaatste moment. Breng ze in kranten gewikkeld of in een koeltas snel naar huis en leg ze in de vriesruimte. NL.qxd 02/11/05 12:05 Page 45nl Verpakken van levensmiddelen Gebruik uitsluitend verse levensmiddelen als u zelf wilt invriezen. De levensmiddelen luchtdicht verpakken zodat ze niet uitdrogen of hun smaak verliezen. Voor verpakking geschikt: Kunststof-, polytheen- en aluminiumfolie, diepvriesdozen. Deze produkten zijn in de handel verkrijgbaar. Niet geschikt: pakpapier, vetvrij papier, cellofaan, vuilniszakken en gebruikte boodschappentasjes. De levensmiddelen verpakken, lucht eruit persen en het geheel van een sluiting voorzien. Als sluiting geschikt: elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d. Zakjes en folie van polytheen kunnen met een speciaal lasapparaat worden dichtgelast. Vermeld op de pakjes inhoud en datum, voordat u ze in de vriesruimte legt. Invriescapaciteit Gegevens over de maximale invriescapaciteit volgens de actuele norm vindt u op het typeplaatje. De maximale capaciteit voor het diepvriezen van verse levensmiddelen in 24 uur (verdeeld over de diepvries roosters) vindt men op de plaat met de kenmerken (in kg/24uur), zie figuur !0. Temperatuurregelaar instellen op vriezen en de vriesknop indrukken Bij het opslaan van verse levensmiddelen de temperaatuurregelaar op een gemiddelde stand (ca.3) draaien. Bij deze instelling kan tot ongeveer 2,5 kg. levensmiddelen worden ingevroren. Bij grotere hoeveelheden moet ook de vriesknop (Afb. E/22) worden ingedrukt (tuimelschakelaar indrukken -het rode vlakje wordt zichtbaar). Na ongeveer 24 uur zijn de levensmiddelen ingevroren. De vriesknop kan weer worden uitgeschakeld. Attentie bij het invriezen van levensmiddelen Ingevroren levensmiddelen mogen niet in aanraking komen met verse, nog in te vriezen levensmiddelen. Attentie bij het opslaan van diepvrieswaren Indien de temperatuur in de voor het apparaat bestemde ruimte daalt tot minder dan +18ºC is het nodig de vriesschakelaar in werking te stellen: de rode markering wordt zichtbaar (Figuur E/22). Wanneer deze handeling wordt verricht, zal het licht binnenin op verminderde kracht blijven branden. Op deze wijze wordt in de vriesruimte de noodzakelijke temperatuur in stand gehouden voor langdurig bewaren. Bewaartijd Om te voorkomen dat de kwaliteit van de levensmiddelen vermindert, mag de toelaatbare bewaartermijn niet overschreden worden. De bewaartijd is afhankelijk van het soort levensmiddel. NL.qxd 02/11/05 12:05 Page 46nl Bij een temperatuur van -18ºC kunnen vis, worst, kant-en-klaargerechten, brood en gebak max. 2 maanden, kaas, gevogelte en vlees max. 4 maanden en groente en fruit max. 6 maanden worden opgeslagen. Ontdooien van diepvriesprodukten Afhankelijk van soort en gebruik van de levensmiddelen kunt u kiezen uit de volgende mogelijkheden: bij kamertemperatuur, in de koelkast, in de elektrische oven, met of zonder heteluchtverwarming, in de magnetron. Half of geheel ontdooide diepvries- produkten kunnen opnieuw worden ingevroren: vlees en vis als de temperatuur niet langer dan een dag, andere produkten als de temperatuur niet langer dan drie dagen boven de 3ºC is gestegen. In andere gevallen de levensmiddelen- als tenminste geur, smaak en uiterlijk niet veranderd zijn- koken, braden of op een andere manier bereiden en opnieuw invriezen. De opnieuw ingevroren produkten zijn minder lang houdbar. Ijsblokjes maken Afb. U Plaats het voor 3/4 met water gevulde ijsbakje op de bodem van de vriesruimte. Door het ijsbakje iets te verbuigen laten de ijsblokjes gemakkelijker los. Ontdooien Koelruimte De koelruimte wordt automatisch ontdooid. Het dooiwater wordt in het dooiwatergootje (afb I/7) opgevangen en naar de koel-machine afgevoerd waar het verdampt. Gootje en afvoergaatje (afb. I/19) goed schoonhouden zodat het dooiwater gemakkelijk kan weglopen. Vriesruimte De vriesruimte (afb. Q/A) wordt niet automatisch ontdooid omdat de ingevroren levensmiddelen niet mogen ontdooien. Een dikke laag rijp of ijs vermindert de vriescapaciteit waardoor het energieverbruik toeneemt. Verwijderen van rijp: Gebruik hiervoor een schraper. De vriesruimte mag beslist niet beschadigd worden. Gebruik daarom geen scherpe of hoekige voorwerpen van metaal. Ontdooien van de ijslaag: de vriesruimte moet ontdooid worden als zich een dikke laag ijs heeft gevormd. Als er nog diepvriesgoederen liggen opgeslagen, ongeveer 4 uur voor het ontdooien de diepvriesschakelaar indrukken om de levensmiddelen door en door te laten bevriezen. Daarna de vriesladen met de levensmiddelen uit de kast nemen. NL.qxd 02/11/05 12:05 Page 47nl U gaat als volgt te werk:

• diepvriesprodukten uit de vriesruimte nemen, in kranten wikkelen en op een koele plaats bewaren.

• temperatuurkiezer (afb. Q/2) op „O" draaien of de stekker uit het stopcontact halen. Pas op dat het dooiwater niet in de temperatuurkiezer terechtkomt.

• deur open laten en het dooiwater met een spons of doekje afwissen.

• vriesruimte droogwrijven, apparaat weer inschakelen en de levensmiddelen erin leggen. Tips bij het ontdooien Wees voorzichtig met ontdooi-sprays. Deze kunnen explosieve gassen ontwikkelen, kunststofoplossende bestanddelen of drijfgassen bevatten of schadelijk zijn voor de gezondheid. Lees altijd eerst de gebruiksaanwijzing. Schoonmaken Vóór het schoonmaken altijd de stekker uit het stopcontact trekken of de zekering losdraaien. Behalve de deurafdichting kan het hele apparaat met lauw water met een scheutje afwasmiddel worden schoongemaakt. Geen zand- of zuurhoudende middelen, c.q. chemische oplosmiddelen gebruiken. De deurafdichting (afb. Q/11) alleen met schoon water afnemen en grondig droogwrijven. Zorg dat het sop niet in de temperatuur- kiezer (afb. Q/2) terechtkomt. Afvoergootje (afb. I/7) en afvoerpijpje (afb. I/19) regelmatig schoonmaken zodat het dooiwater gemakkelijk kan weglopen. De openingen met een stokje doorprikken. Let op dat er geen sop via het afvoerpijpje in het verdampingsbakje terechtkomt. De buitenkant kan ook nog met een speciaal middel voor het onderhoud van lak behandeld worden. Houd daarbij de deur gesloten zodat het middel niet met de kunststof-delen aan de binnenkant in aanraking kan komen. Tips om energie te besparen

• Het apparaat in een koele, goed te ventileren ruimte plaatsen. Niet in de zon of in de buurt van een warmtebron (radiator etc.) plaatsen.

• Warme gerechten pas na het afkoelen in het apparaat zetten.

• Als u diepvrieswaren wilt ontdooien, leg deze dan eerst in de koelruimte. U benut daardoor de in de diepvries- produkten aanwezige koude voor het koelen van de levensmiddelen in de koelruimte.

• De vriesruimte bij ijsvorming ontdooien. Een dikke laag ijs vermindert de afgifte van kou, waardoor het energieverbruik stijgt.

• Bij het in- en uitladen de deur zo kort mogelijk openen. Hoe korter de deur geopend wordt, des te minder ijs zich kan afzetten op het vriesrooster. NL.qxd 02/11/05 12:05 Page 48nl Kleine storingen zelf verhelpen Ga alvorens de Servicedienst in te schakelen aan de hand van de volgende punten eerst even na of u de storing zelf kunt verhelpen. Ook in de garantietijd moet u d e volledige kosten voor monteursbezoek betalen, al gaat het alleen maar om advies. Eventuele oorzaken - Het apparaat staat niet waterpas of een vreemd voorwerp is in de omgeving van de koelmachine beklemd geraakt. - Een onderdeeltje aan de achterwand kan niet vrij trillen en raakt het apparaat of de muur. Buig dit deeltje voorzichtig opzij. - Het lampje is kapot: stekker uit stopcontact trekken, afdekkapje Afb. O, eraf halen. Lampje max. 15W, 220-240V, fitting E14 verwisselen. - De lichtschakelaar (afb. T/1) zit klem. Probeer of u er beweging in krijgt. Zo niet, schakel dan de Servicedienst in. - De temperatuurkiezer (afb. O/3) staat op „O”. - Temperatuurregelaar is te laag ingesteld. - De vriesknop Afb E/22 werd bij het invriezen van verse levensmiddelen niet ingedrukt. - De deur werd te vaak geopend. - Er werden grote hoeveelheden verse levens- middelen in de koelruimte opgeslagen. - Een te dikke laag rijp in de vriesruimte. - De be- en ontluchtingsopeningen zijn afgedekt. - Een vreemd voorwerp is tussen de koelmachine en de muur beklemd geraakt. - De stekker zit los in het stopcontact. - De zekering is doorgeslagen. - De temperatuurkiezer (afb. Q/2) staat op „O”. Storingen Abnormale geluiden: Binnenverlichting functioneert niet: Te koud in de koelruimte: Vermindering van de koelcapaciteit: Geen koelcapaciteit: NL.qxd 02/11/05 12:05 Page 49nl Kleine storingen zelf verhelpen Als de storing aan de hand van de hiervoor genoemde punten niet verholpen kan worden, schakel dan de Servicedienst in. Voer zelf geen reparaties aan het apparaat uit, vooral niet aan de elektrische onderdelen. Om koudeverlies te vermijden de deur niet onnodig openen. Klantenservice Gegevensplaat Fig. !0 Wanneer u de technische hulpdienst belt, het nummer van het apparaat (23) en het serie-nummer (24) opgeven. Beide gegevens treft u aan in de zwart gemarkeerde zone van de gegevensplaat. Deze plaat bevindt zich aan de onderkant van de koelkast, aan de linkerzijde, naast de groentelade. Het adres en telefoonnummer van het dichtstbijzijnde kantoor van de technische hulpdienst staat op de lijst van kantoren voor klantenservice, of in de telefoongids van uw stad. NL.qxd 02/11/05 12:05 Page 50no Fjerning og opphugging av gamle skap Opphugging av det gamle skapet Gamle skap består av materialer som kan gjenvinnes. Derfor skal apparatet innleveres til den kommunale innsamlings- eller gjenvinningssentral for resirkulerbare materialer. Det gamle skapet bør ubrukeliggjøres før det kasseres og erstattes med et nytt:
