BRUKSANVISNING elaxx'x BGS5A32R BOSCH

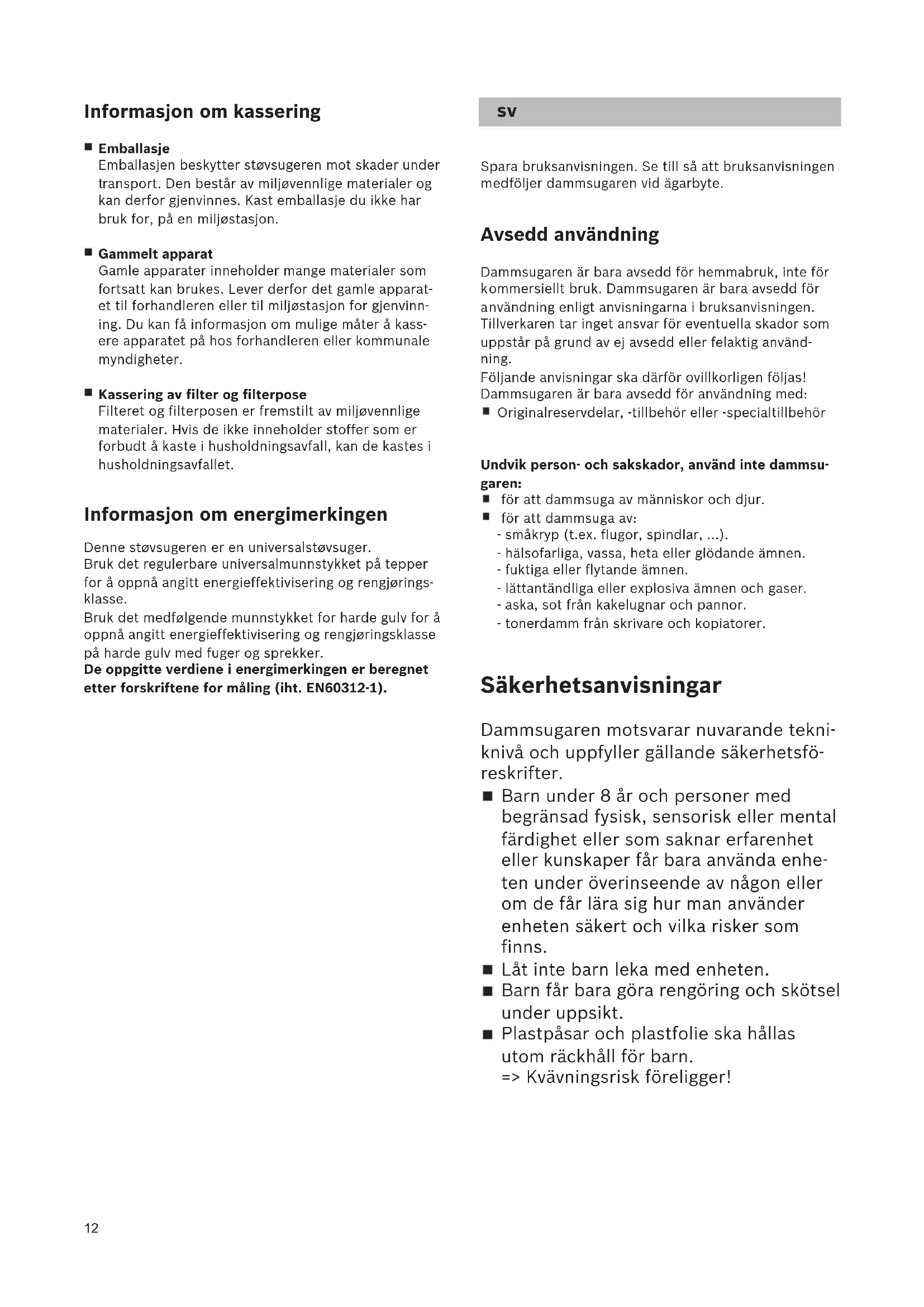

Spara bruksanvisningen. Se till så att bruksanvisningen

edföljer dammsugaren vid ägarbyte. Avsedd användning Dammsugaren är bara avsedd för hemmabruk, inte för

ommersiellt bruk. Dammsugaren är bara avsedd för

nvändning enligt anvisningarna i bruksanvisningen. Tillverkaren tar inget ansvar för eventuella skador som uppstår på grund av ej avsedd eller felaktig använd- ning. Följande anvisningar ska därför ovillkorligen följas! Dammsugaren är bara avsedd för användning med: Originalreservdelar, -tillbehör eller -specialtillbehör Undvik person- och sakskador, använd inte dammsu- garen: för att dammsuga av människor och djur. för att dammsuga av: - småkryp (t.ex. flugor, spindlar, ...). - hälsofarliga, vassa, heta eller glödande ämnen. - fuktiga eller flytande ämnen. - lättantändliga eller explosiva ämnen och gaser. - aska, sot från kakelugnar och pannor. - tonerdamm från skrivare och kopiatorer. Säkerhetsanvisningar Dammsugaren motsvarar nuvarande tekni- knivå och uppfyller gällande säkerhetsfö- reskrifter. Barn under 8 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enhe- ten under överinseende av någon eller om de får lära sig hur man använder enheten säkert och vilka risker som finns. Låt inte barn leka med enheten. Barn får bara göra rengöring och skötsel under uppsikt. Plastpåsar och plastfolie ska hållas utom räckhåll för barn. => Kvävningsrisk föreligger!13 Avfallshantering Förpackningen

örpackningen skyddar dammsugaren från skador

id transporten. Förpackningen är gjord av miljövän- liga material och går att återvinna. Släng förpack-

ingsmaterial du inte längre behöver i återvinningen. Uttjänt enhet Uttjänta enheter innehåller ofta värdefulla material.

ämna därför in din uttjänta dammsugare till din återförsäljare resp. släng den i återvinningen. Information om återvinning får du hos din återförsäl- jare eller kommun. Kassering av filter och dammpåse Filter och dammpåse är tillverkade i miljövänliga material. Om de inte innehåller några förbjudna ämnen kan de kastas i hushållssoporna. Anmärkningar till energideklarationen Dammsugaren är en universaldammsugare. Använd det ställbara universalmunstycket, så fuppnår du deklarerad energieffektivitet och klass avseende rengöringsprestanda på mattor. Använd det medföljande munstycket för hårda golv, så uppnår du deklarerad energieffektivitet och klass avseende rengöringsprestanda på hårda golv med fogar och repor. De angivna värdena i energideklarationen är beräkna- de med föreskriven mätmetod (enligt EN60312-1). Avsedd användning Anslut och använd bara dammsugaren enligt märk-

ammsug aldrig utan dammsugarpåse resp. -behålla- re, motorskydds- och utblåsfilter.

> Dammsugaren kan skadas! Dammsug aldrig med munstycke eller rör i närheten av huvudet. => Olycksrisk!

ammsuger du trappor, så ska enheten alltid stå nedanför användaren. Använd inte sladden för att bära/transportera damm- sugaren. Är sladden till enheten skadad, så är det bara tillver- karen, service eller behörig elektriker som får byta ut den, allt för att undvika skador. Dra ut sladden helt om du ska dammsuga längre än 30 minuter. Dra i kontakten, inte i sladden, när du tar ur elanslut- ningen till dammsugaren. Dra inte sladden över vassa kanter och se till så att den inte blir fastklämd. Se till så att kontakten inte slår emot personer, kroppsdelar, husdjur eller föremål vid automatiskt sladdindrag. => Styr sladden med kontakten. Slå alltid av och dra ur kontakten före arbeten på dammsugaren. Använd inte dammsugaren om den är trasig. Dra ut kontakten ur uttaget om dammsugaren är trasig. Det är bara auktoriserad serviceverkstad som får göra {EXTERNAL}reparationer och byta reservdelar på dammsugaren, allt för att undvika risker i använd- ningen. Skydda dammsugaren från påverkan av väder, fukt och värme. Använd aldrig brännbara eller alkoholhaltiga ämnen på filtren (dammsugarpåse, motorskydds-, utblåsfil- ter etc). Dammsugaren är inte avsedd för användning på byggarbetsplatser. => Uppsugning av byggmaterial kan skada enheten. Slå av enheten och dra ur kontakten när du inte dammsuger. Gör uttjänta enheter obrukbara direkt, släng dem sedan i återvinningen. !Observera! Går säkringen när du startar dammsugaren, kan det bero på att du har andra elprodukter med hög effekt anslutna samtidigt till samma avsäkring (propp). Ställ in enheten på lägsta effektläget innan du slår på och öka sedan effekt, så går inte säkringen.14 Asianmukainen käyttö Liitä pölynimuri sähköverkkoon ja ota se käyttöön

Tack för att du valt att köpa en Bosch-dammsugare i

elaxx´x-serien. I bruksanvisningen presenteras olika Relaxx´x-modeller. Det kan hända att vissa finesser och funktioner inte gäl- ler just din modell. Använd bara originaltillbehör från Bosch, de är specialframtagna till den här dammsuga- ren för att ge bästa möjliga sugeffekt.

para bruksanvisningen. Om dammsugaren överlåtes på annan ägare bör bruksanvisningen följa med.

eckla ut bildsidorna! Beskrivning av produkten 1 justerbart golvmunstycke med tillbehörshållare 2teleskoprör med skjutknapp och tillbehörshållare 3 tillbehörshållare 4 sugslang 5handtag 6 möbelborste (för montering på dynmunstycket)* 7 munstycksparkering på maskinsidan 8 nätkabel 9dammbehållare 10 dynmunstycke 11 fogmunstycke 12 filterrengöringsknappen ”Clean”* 13 effektnivåindikator 14 PÅ/AV-knapp med elektroniskt sugkraftsreglage 15 lock 16 bärhandtag 17 förvaringsstöd på undersidan 18 veckfilter 19 luddfilter 20 proffsdynmunstycke* 21 proffsfogmunstycke* 22 specialmunstycke för hårda golv* 23 TURBO-UNIVERSAL®-borste för golv* 24 specialmunstycke för hårda golv*

beroende på utförande64 Reservdelar och specialtillbehör

TURBO-UNIVERSAL®-borste för dynor BBZ42TB

orstar och dammsuger stoppade möbler, madrasser, bilsäten osv. i ett enda arbetsmoment. Väldigt effektiv när det gäller att suga upp djurhår. Borstvalsen drivs av damm- sugarens sugeffekt.

ngen elektrisk anslutning krävs. B TURBO-UNIVERSAL®-borste för golv BBZ102TBB Borstar och dammsuger korthåriga mattor och heltäckningsmattor på alla ytor i ett enda arbetsmoment. Väldigt effektiv när det gäller att

uga upp djurhår. Borstvalsen drivs av dammsugarens sugeffekt. Ingen elanslutning krävs. C Munstycke för hårda golv BBZ123HD För dammsugning av släta golv (parkett, klinker, terrakotta …) D Munstycke för hårda golv BBZ124HD Två roterande borstvalsar För skötsel av hårda golv och effekti- vare uppsugning av grov smuts. Starta dammsugaren Bild a)Sätt fast sugslangen i anslutningen på enheten. b)Tryck in de båda snäpplåsen när du ska lossa och ta av slangen. Bild a)Sätt i handtaget i teleskopröret. Lossa anslutningen genom att vrida handtaget något och dra ut ur röret. b)Skjut in handtaget i teleskopröret tills det snäpper fast. Lossa anslutningen genom att trycka på upplås- ningshylsan och dra ut handtaget. Bild a)Sätt i teleskopröret i anslutningen på golvmun- stycket. Lossa anslutningen genom att vrida röret något och dra ut ur golvmunstycket. b)Skjut in teleskopröret tills det snäpper fast i anslut- ningen på golvmunstycket. Lossa anslutningen genom att trycka på upplåsningshylsan och dra ut teleskopröret.

Lossa teleskopröret genom att föra skjutknappen i pilens riktning, och ställ in önskad längd. Skjutmot- ståndet på heltäckningsmatta är lägst vid helt utdra- get teleskoprör. Bild

)Placera tillbehörshållaren i önskat läge på telesko- pröret. b)Tryck in dynmunstycket med möbelborste och fog- munstycke ovan- resp. underifrån i tillbehörshållaren. Bild ●Ta tag i nätkabelns kontakt och dra ut önskad längd,

ätt i kontakten i vägguttaget. Bild ● Slå på och av dammsugaren med PÅ/AV-knappen. Bild Justera sugkraften Du kan steglöst ställa in önskad sugeffekt genom att vrida på effektvredet. Lågeffektintervallet => Dammsuger ömtåliga material, t.ex. ömtåliga dynor, gardiner etc. Mellaneffektintervallet => För daglig städning vid mindre nedsmutsning. Högeffektintervallet => Rengöring av grova golvbeläggningar och hårda golv, vid kraftig nedsmutsning. Dammsugning

Obs! Golvmunstycken utsätts för ett visst slitage beroende på ditt golvs egenskaper (t.ex. rå, rustik klinker). Där- för är det bra om du kontrollerar munstyckets sulor då och då. Om munstyckets glidsulor är slitna och vassa kan du skada känsliga golv som parkett eller linoleum. Tillverkaren tar inget ansvar för eventuella skador som har uppstått på grund av att mun- styckets glidsulor är slitna. Bild Justera golvmunstycket: Mattor och heltäckningsmattor => Hårda golv/parkett => Om du dammsuger upp större partiklar, se till att suga upp dem en och en så att du inte fastnar i slangen, röret eller golvmunstycket. Lyft vid behov munstycket lite grann, så får du lättare tag på smutsen.

beroende på utförande65

ild Dammsuga med extratillbehör

ätt önskat munstycke på röret, eller direkt på handta- get: a)Fogmunstycke används för att dammsuga fogar och kanter etc. b)Dynmunstycke används till stoppade möbler, gardi- ner etc.

)Dynmunstycke med möbelborste används till fönster- karmar, skåp, profiler etc. Efteråt placerar du fogmunstycke och dynmunstycke i tillbehörshållaren igen. d)Proffsfogmunstycke Extralångt fogmunstycke för dammsugning av fogar, hörn och smala utrymmen, t.ex. i bilen.

)Proffsdynmunstycke För smidigare och noggrannare rengöring av stoppa- de möbler, gardiner etc. Rengör proffsdynmunstycket genom att suga rent det med slanghandtaget. f) Golvmunstycket används till hårda golvbeläggningar (klinker, parkett osv.) Bild Rengöring av munstycke för hårda golv a)Rengör munstycket genom att dammsuga av undersi- dan. b)Använd en sax för att klippa av insnodda trådar och hår som fastnat. Bild Om du behöver pausa när du dammsuger, kan du använda munstycksparkeringen på sidan. ● Skjut ned fästena på golvmunstycket i skåran på bak- sidan av dammsugaren när du stänger av den. Bild Om du dammsuger trappor ska enheten alltid stå nedanför trappan. Om inte slangen räcker till kan du även bära enheten i handtaget. Efter dammsugning Bild ● Stäng av enheten. ● Dra ur kontakten. ●Ta tag i nätkabeln och dra ut den (sladden rullas in automatiskt). Bild Lossa teleskopröret genom att trycka skjutknappen i pilens riktning – skjut ihop röret. Bild Om du ska ställa undan enheten, använd munstyckspar- keringen på baksidan. a)Räta upp enheten med handtaget. b)Skjut ned golvmunstyckets fäste i skåran.

Tömma dammbehållaren

ild För att få optimal sugeffekt bör dammbehållaren töm- mas efter varje dammsugning. Du bör tömma om det finns damm eller smuts på luddfiltret eller om dammet når upp till markeringen på behållaren. Kolla alltid om luddfiltret är smutsigt när du tömmer

ammbehållaren och rengör vid behov enligt anvisnin- gen ”Rengöra luddfiltret”. Bild Bild a)Öppna locket genom att dra i fliken. b)Använd handtaget och lyft ut dammbehållaren ur enheten. Bild a)Tryck på låsknappen till dammbehållarens filterdel och lossa den. b)Ta ut filterdelen ur dammbehållaren och töm damm- behållaren. Bild a)Sätt i filterdelen i dammbehållaren; se till så att den sitter korrekt. Pilen på filterlocket ska peka mot fli- ken. b)Tryck till behållarlocket så att det snäpper fast. c)Se till att dammbehållaren sitter korrekt när du sät- ter tillbaka den. Stäng locket och se till så att fliken fäster ordentligt.

Obs! Om det tar emot när du stänger locket, kontrollera att filter och dammbehållare sitter ordentligt. Filterrengöring Rengöra veckfiltret Enheten har så kallad Sensor Control funktion. Bild + Bild . Funktionen kontrollerar att dammsugaren har en opti- mal effektnivå. Lysdioden visar när det är dags att rengöra veckfiltren, för att återskapa optimal effektni- vå. Dammsugare med RotationClean funktion Bild Indikatorn blir blå när dammsugaren når optimal effekt- nivå. Om indikatorn blinkar rött måste du rengöra veck- filtret. Enheten slår automatiskt om till lägsta effektlä- get. Bild ● Stäng av enheten när du rengör veckfiltret.

Obs! Enheten måste vara avstängd när du ska rengöra filtret. ● Öppna locket genom att dra i fliken. ●Rengör veckfiltret genom att vrida vredet min. 3 x 180°.

beroende på utförande66 Rengör filtret om sugeffekten avtar, även om indikatorn

nte lyser. Vi rekommenderar att du rengör veckfiltret

nnan du tömmer dammbehållaren. Om inte annat måste du göra det när Sensor Control indikatorn tänds. Om indikatorn blinkar snabbt trots att du rengjort veck- filtret tre gånger i rad, så är förmodligen luddfiltret smutsigt eller igensatt. Enheten slår då automatiskt om

ill lägsta effektläget och indikatorn lyser konstant röd. ● Stäng av enheten, töm dammbehållaren och rengör luddfiltret, se anvisningen ”Rengöra luddfiltret”. Bild Dammsugare med SelfClean funktion Bild Indikatorn blir blå när dammsugaren når optimal effekt- nivå. Om indikatorn blinkar rött, slår enheten av auto- matiskt. Den inbyggda rengöringsmotorn startar och rengör fil- tret. Om du har rengjort enheten tre gånger i rad på kort tid, så är förmodligen luddfiltret smutsigt eller igensatt. Enheten slår då automatiskt om till lägsta effektläget och indikatorn blir röd. ● Stäng av enheten, töm dammbehållaren och rengör luddfiltret, se anvisningen ”Rengöra luddfiltret”. Bild Bild Du kan även starta filterrengöringen manuellt genom att trycka på Clean-knappen. Rengör filtret om sugeffekten avtar, även om indikatorn inte lyser. Vi rekommenderar att du rengör veckfiltret innan du tömmer dammbehållaren. Bild Du kan även tvätta veckfiltret om det är jättesmutsigt. a)Vrid filterunderdelen medurs tills det tar emot. Ta ut veckfiltret ur filterdelen. b)Rengör filtret under vattenkran. c)Sätt tillbaka veckfiltret i filterdelen när det har torkat helt och lås filterunderdelen genom att vrida den moturs. Om du bara använder enheten för avsett bruk i hushål- let, behöver du inte ta ur och rengöra veckfiltret för hand för att dammsugaren ska nå optimal effektnivå.

Obs! Borsta inte filtret! ● Vid normal torrdammsugning, knacka ur filtret mot kanten! ● Vill du rengöra ordentligt kan du skölja av filtret utvändigt med vatten och låta det torka ordentligt innan du sätter tillbaka det i dammsugaren! Rengöra luddfiltret Rengör luddfiltret då och då, så att dammsugaren fun- gerar optimalt.

Öppna locket och ta ut dammbehållaren ur enheten. Bild a)Ta ut filterdelen ur enheten. b)Rengör luddfiltret. ●Vanligtvis räcker det att skaka ur filterhuset lite lätt i samband med att dammbehållaren töms, så att even-

uella smutspartiklar lossnar. ● Om du vill skölja av luddfiltret måste du först ta ut veckfiltret ur filterdelen. Sätt inte tillbaka veckfiltret i filterdelen förrän luddfiltret torkat helt. Rengöra motorskyddsfiltret Rengör motorskyddsfiltret med jämna mellanrum

enom att knacka ur eller tvätta det. Bild a)Öppna locket och ta ur motorskyddsfiltret. b)Rengör motorskyddsfiltret genom att knacka ur det. Är motorskyddsfiltret jättesmutsigt, tvätta ur det. Låt sedan filtret torka ordentligt. c)Sätt tillbaka motorskyddsfiltret i enheten igen efter rengöring och stäng locket. Rengöra utblåsfilter Utblåsfiltret är konstruerat så att det inte behöver bytas om enheten används i hushållet, enligt anvisnin- garna. Tvätta ur utblåsfiltret efter 1 år, så att dammsugaren får optimal effektnivå. Filtrets effekt bibehålls oavsett eventuell förändring av filtrets färg. Rengöra Hepa-filtret Bild ● Öppna locket och ta ut dammbehållaren. Bild a)Öppna sidoluckan med hjälp av fliken. b)Lossa filterdelen med Hepa-filtret genom att dra i de två flikarna och lyfta ut ur enheten. c)Knacka ur filterdelen och skölj under rinnande vat- ten. d)Låt filterdelen torka helt innan du sätter i den i enhe- ten igen; se till att flikarna låses ordentligt. e)Skjut igen sidoluckan tills du hör att flikarna låses. f) Sätt i dammbehållaren i dammsugaren och stäng locket igen. Rengöra mikrofilter Bild ● Öppna locket och ta ur dammbehållaren. Bild a)Öppna sidoluckan med hjälp av fliken. b)Lossa filterdelen med skumplastfilter och mikrofilter genom att dra i de två flikarna och lyfta ut ur enhe- ten. c)Ta ur skumplastfiltret och mikrofiltret ur filterramen. d)Skölj skumplastfiltret och mikrofiltret under rinnande vatten. e)Låt båda filtren torka helt innan du sätter i dem i fil- terramen igen f) Sätt i filterdelen i dammsugaren och se till att fli- karna låses ordentligt. 28*

beroende på utförande67 e)Skjut igen sidoluckan tills du hör att flikarna låses.

) Sätt i dammbehållaren i dammsugaren och stäng

täng alltid av dammsugaren och dra ut kontakten ur

ägguttaget innan du rengör dammsugaren. Dammsu- gare och plasttillbehör går att rengöra med milt disk- medel.

Obs! Använd inte skurmedel, fönsterputs eller all- rent. Sänk aldrig ner dammsugaren i vatten. Med förbehåll för tekniska ändringar. Onnittelumme, olet valinnut laadukkaan Bosch-mallisar- jan Relaxx´x pölynimurin.
