BRUGSANVISNING elaxx'x BGS5A32R BOSCH

enne støvsuger er kun beregnet til brug i private hus-

oldninger og ikke til erhvervsmæssig anvendelse. Støvsugeren må udelukkende anvendes i overensstem- melse med angivelserne i denne brugsanvisning. Producenten hæfter ikke for evt. skader, der er opstået som følge af ukorrekt anvendelse eller forkert betje- ning. Overhold derfor altid nedenstående anvisninger! Støvsugeren må kun bruges med: Originale reservedele, -tilbehør eller -ekstra tilbehør For at undgå tilskadekomst og beskadigelser må støv- sugeren ikke benyttes til: Støvsugning af mennesker eller dyr. Opsugning af: - smådyr (f.eks. fluer, edderkopper, ...). - sundhedsfarlige, skarpkantede, varme eller gløden- de substanser. - fugtige eller flydende substanser. - letantændelige eller eksplosive stoffer eller gasser. - aske, sod fra kakkelovne eller centralvarmeanlæg. - tonerstøv fra printere eller kopimaskiner. Sikkerhedsanvisninger Denne støvsuger opfylder de anerkendte tekniske standarder og de relevante sik- kerhedsanvisninger. Dette apparat kan benyttes af børn fra 8 år og derover, samt af personer med reducerede fysiske, sensoriske eller mentale evner og / eller manglende erfaring eller viden, hvis de er under opsigt eller er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet som lege- tøj. Rengøring og vedligeholdelse må ikke udføres af børn, uden at de er under opsigt. Versleten apparaten onmiddellijk onbruikbaar

> apparatet kan blive beskadiget! Støvsug aldrig med mundstykke eller rør i nærheden af hovedet. => Der er fare for tilskadekomst! Ved støvsugning af trapper, skal apparatet altid være placeret lavere end brugeren. Benyt ikke netledningen eller slangen til at bære / transportere støvsugeren med. Hvis dette apparats netkabel er blevet beskadiget, skal det skiftes ud af producenten, af dennes servi- ceværksted eller af en tilsvarende faguddannet per- son, så der ikke kan opstå fare. Hvis støvsugeren er i drift i mere end 30 minutter, skal netledningen trækkes helt ud. Træk ikke i tilslutningsledningen, men kun i selve stikket, når ledningen trækkes ud af kontakten. Undlad at trække netledningen hen over skarpe kan- ter, og sørg for, at den ikke kommer i klemme. Pas på, at netstikket ikke rammer personer, legems- dele, husdyr eller genstande under den automatiske ledningsoprulning. => Hold i stikket og ikke i selve ledningen, når netledningen trækkes ud. Træk altid netstikket ud af kontakten, inden der fore- tages nogen form for arbejde på støvsugeren. Støvsugeren må ikke anvendes, hvis den er beskadi- get. Træk netstikket ud af kontakten i tilfælde af en funktionsfejl ved apparatet. For at der ikke skal opstå fare, må reparationer af støvsugeren og udskiftning af reservedele kun udføres af et autoriseret serviceværksted. Støvsugeren skal beskyttes mod fugt, vejr og vind samt påvirkning fra varmekilder. Hæld ikke brændbare eller alkoholholdige substan- ser på filtrene (filterpose, motorbeskyttelsesfilter, udblæsningsfilter etc.). Støvsugeren er ikke beregnet til anvendelse på byg- gepladser. => Opsugning af byggeaffald kan beskadige apparatet. Sluk for apparatet, og træk netstikket ud, når der ikke støvsuges. Et kasseret apparat skal gøres ubrugeligt med det samme og herefter bortskaffes efter forskrifterne. !Bemærk! Hvis sikringen springer, når støvsugeren tændes, kan årsagen til dette være, at der er tilsluttet flere elap- parater med stort effektforbrug samtidig i den

amme strømkreds. For at undgå at sikringen udløses, skal støvsugeren indstilles til det laveste effekttrin, inden der tændes

or den, og først derefter skal der vælges et højere effekttrin. Anvisninger om bortskaffelse Emballage

mballagen beskytter støvsugeren mod beskadigelse under transport. Den består af miljøvenlige materia- ler og kan derfor genbruges. Emballage, der ikke skal anvendes mere, bør bortskaffes på genbrugsstatio- ner eller lignende. Kasserede støvsugere Kasserede apparater indeholder materialer, der kan genbruges. Aflever derfor kasserede støvsugere hos forhandleren eller i et genbrugscenter. Der kan ind- hentes oplysninger om gældende bortskaffelsesreg- ler hos forhandleren eller på kommunen. Bortskaffelse af filtre og filterposer Filtre og filterposer er fremstillet af miljøvenlige materialer. Hvis de ikke indeholder substanser, som ikke må lægges i normalt husholdningsaffald, kan de bortskaffes som normalt husholdningsaffald. Oplysninger om energimærket Denne støvsuger er en universalstøvsuger. På tæpper opnås den deklarede energieffektivitet og rengøringsklasse ved anvendelse af universalmundstyk- ket. På hårde gulve med fuger og sprækker opnås den deklarede energieffektivitet og rengøringsklasse ved anvendelse af mundstykket til hårde gulvbelægninger. De angivne værdier på energimærket blev målt i hen- hold til den foreskrevne målemetode (iht. EN60312- 1).11 Forskriftsmessig bruk Støvsugeren skal bare kobles til og brukes i henhold

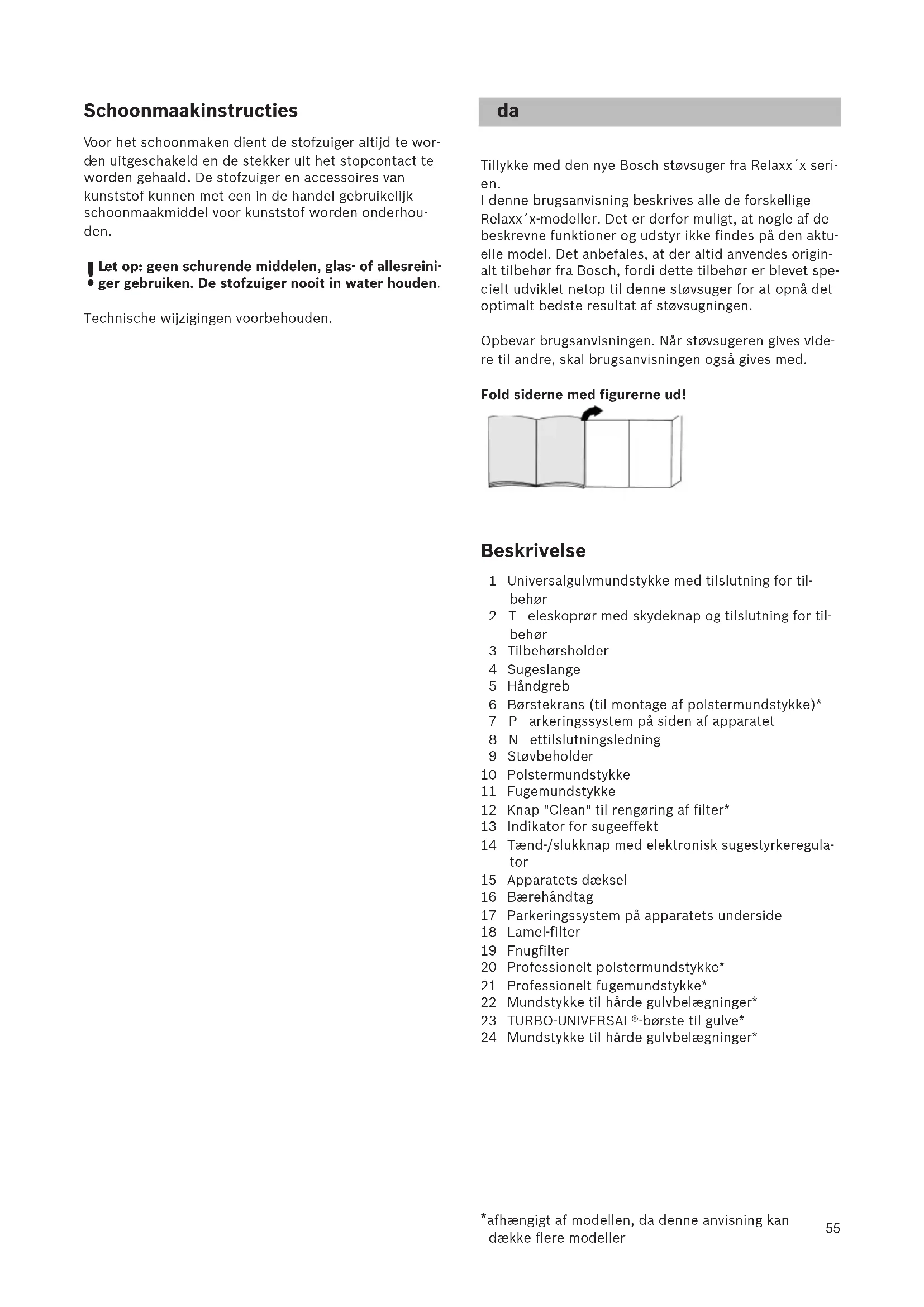

I denne brugsanvisning beskrives alle de forskellige Relaxx´x-modeller. Det er derfor muligt, at nogle af de beskrevne funktioner og udstyr ikke findes på den aktu- elle model. Det anbefales, at der altid anvendes origin- alt tilbehør fra Bosch, fordi dette tilbehør er blevet spe-

ielt udviklet netop til denne støvsuger for at opnå det

ptimalt bedste resultat af støvsugningen. Opbevar brugsanvisningen. Når støvsugeren gives vide- re til andre, skal brugsanvisningen også gives med. Fold siderne med figurerne ud! Beskrivelse 1 Universalgulvmundstykke med tilslutning for til- behør 2Teleskoprør med skydeknap og tilslutning for til- behør 3 Tilbehørsholder 4 Sugeslange 5 Håndgreb 6 Børstekrans (til montage af polstermundstykke)* 7Parkeringssystem på siden af apparatet 8Nettilslutningsledning 9 Støvbeholder 10 Polstermundstykke 11 Fugemundstykke 12 Knap "Clean" til rengøring af filter* 13 Indikator for sugeeffekt 14 Tænd-/slukknap med elektronisk sugestyrkeregula- tor 15 Apparatets dæksel 16 Bærehåndtag 17 Parkeringssystem på apparatets underside 18 Lamel-filter 19 Fnugfilter 20 Professionelt polstermundstykke* 21 Professionelt fugemundstykke* 22 Mundstykke til hårde gulvbelægninger* 23 TURBO-UNIVERSAL®-børste til gulve* 24 Mundstykke til hårde gulvbelægninger* *afhængigt af modellen, da denne anvisning kan dække flere modeller56 Reservedele og ekstra tilbehør

il børstning og støvsugning af pol- strede møbler, madrasser, bilsæder osv. i samme arbejdsgang. Specielt velegnet til opsugning af dyrehår. Børstevalsen drives ved hjælp af støvsugerens sugestrøm.

er kræves ingen eltilslutning. B TURBO-UNIVERSAL®-børste til gulve BBZ102TBB Til børstning og støvsugning af tæp- per med lav luv og faste tæpper samt alle typer gulvbelægning i samme arbejdsgang.

pecielt velegnet til opsugning af dyrehår. Børstens valse drives af støvsugerens sugeeffekt. Kræver ikke elektrisk tilslutning. C Mundstykke til hårde gulvbelægninger BBZ123HD Til støvsugning af glatte gulve (parket, fliser, terrakotta osv.) D Mundstykke til hårde gulvbelægninger BBZ124HD Med to roterende børstevalser Til pleje af værdifulde hårde gulv- belægninger og til bedre opsugning af grovere snavs. Ibrugtagning Figur a) Stik slangestudsen ind i sugeåbningen på apparatet, til den går i indgreb med et klik. b) Når slangen skal tages ud, trykkes de to indgrebsha- ger sammen, hvorefter slangen kan trækkes ud. Figur a) Skyd håndgrebet ind i suge-/teleskoprøret. Drej håndgrebet lidt, når håndgreb og rør skal skilles ad igen, og træk det ud af røret. b) Skyd håndgrebet ind i teleskoprøret, til det går i ind- greb. Tryk på låsemuffen, og træk håndgrebet ud, når delene skal skilles ad igen.

*afhængigt af modellen, da denne anvisning kan dække flere modeller

) Skyd teleskoprøret ind i gulvmundstykkets studs. Drej røret lidt, når rør og gulvmundstykke skal skilles ad igen, og træk det ud af gulvmundstykket. b) Skyd teleskoprøret ind i gulvmundstykkets studs, indtil det går i indgreb. Tryk på låsemuffen, og træk teleskoprøret ud, når delene skal skilles ad igen. Figur ● Indstil teleskoprøret til den ønskede længde ved at trykke skydeknappen i pilens retning, så låsemekanis-

en frigøres. Modstanden ved støvsugning af tæpper er mindst, når teleskoprøret er trukket helt ud. Figur

) Placer tilbehørsholderen på den ønskede position på teleskoprøret. b) Placer polstermundstykket med børstekrans og fuge- mundstykke i tilbehørsholderen fra oven hhv. fra neden med et relativt kraftigt tryk. Figur ● Hold i stikket på netledningen, træk den ud til den ønskede længde, og stik stikket i en kontakt. Figur ● Tænd for støvsugeren ved at trykke på tænd-/sluk- knappen. Figur Regulering af sugestyrke Den ønskede sugestyrke kan indstilles trinløst ved at dreje regulatorknappen. Lav sugeeffekt => Til støvsugning af sarte materialer, som f.eks. sarte polstrede møbler, gardiner, etc. Mellem sugeeffekt => Til daglig rengøring ved ringe tilsmudsning. Høj sugeeffekt => Til rengøring af robuste gulvbelægninger, hårde gulve og ved stærk tilsmudsning. Støvsugning

Pas på! Gulvmundstykker bliver udsat for et vist slid, afhæn- gigt af gulvenes art (f.eks. ru, rustikale fliser). Derfor skal mundstykkets glidesål kontrolleres med regel- mæssige mellemrum. Slidte eller skarpkantede undersider på mundstykker kan beskadige sarte gulve som parket eller linoleum. Producenten hæfter ikke for evt. skader, som er opstået som følge af et slidt gulvmundstykke.

*afhængigt af modellen, da denne anvisning kan dække flere modeller

ndstilling af universalgulvmundstykket: Løse og faste tæpper => Hårde gulvbelægninger / parket => Sørg for ved opsugning af større dele, at delene bliver

uget forsigtigt op enkeltvis, så mundstykke eller sugerør/-slange ikke bliver tilstoppet. Løft eventuelt mundstykket lidt, så det bedre kan suge snavspartiklerne ind. Figur Støvsugning med ekstra tilbehør

æt det ønskede mundstykke på hhv. sugerør eller håndgreb. a)Fugemundstykke til støvsugning af fuger, hjørner, etc. b)Polstermundstykke til støvsugning af polstrede møbler, forhæng, etc. c)Polstermundstykke med påsat børstekrans til støv- sugning af vinduesrammer, skabe, profiler, etc. Sæt fugemundstykket og polstermundstykket tilbage i tilbehørsholderen efter brug. d)Professionelt fugemundstykke Ekstra langt fugemundstykke til rengøring af fuger, hjørner og smalle mellemrum, f.eks. i bilen etc. e)Professionelt polstermundstykke Til let og grundig rengøring af polstrede møbler, gar- diner, etc. Det professionelle polstermundstykke kan let suges rent med håndgrebet. f) Mundstykke til støvsugning af hårde gulvbelægninger (fliser, parket, etc.) Figur Rengøring af mundstykke til hårde gulv- belægninger a)Rengør mundstykket ved at støvsuge det nedefra. b)Hår og tråde, som har viklet sig om børsterne, kan klippes over med en saks og derefter støvsuges bort. Figur Ved korte pauser i støvsugningen kan parkeringssyste- met på siden af støvsugeren anvendes. ● Sluk for støvsugeren, og skyd derefter hagen på gulv- mundstykket ind i parkeringssystemet. Figur Ved støvsugning af trapper, skal apparatet placeres nedenfor trappen. Hvis dette ikke er nok, kan støvsuge- ren også transporteres i bærehåndtaget. Efter arbejdets afslutning Figur ● Sluk for apparatet. ● Træk stikket ud af stikkontakten. ● Træk kort i netledningen, og slip den igen. (Lednin- gen ruller sig automatisk op.)

Frigør teleskoprøret ved at trykke skydeknappen i retning af pilen, og skyd det sammen. Figur De kan benytte parkeringssystemet på undersiden af apparatet, når det skal sættes væk.

)Hold i håndgrebet, og stil apparatet lodret. b)Skyd hagen på gulvmundstykket ind i parkeringshjæl- pen. Tømning af støvbeholder Figur

or at opnå et godt resultat af støvsugningen anbefales det at tømme støvbeholderen, hver gang støvsugeren har været brugt - og under alle omstændigheder, når der har samlet sig synligt støv eller snavs på fnugfiltret, eller hvis støvet i beholderen er nået op til markerin- gen. Når støvbeholderen tømmes, skal det altid kontrolleres, om fnugfiltret er snavset, og i givet fald skal det renses iht. vejledningen "Rengøring af fnugfilter". Figur Figur a)Luk apparatets dæksel op ved at trække i lukkelas- ken. b) Tag støvbeholderen ud af apparatet ved hjælp af håndgrebet. Figur a)Frigør støvbeholderens filterenhed ved at trykke på frigørelsestasten. b)Tag filterenheden ud af støvbeholderen, og tøm støv- beholderen. Figur a)Sæt filterenheden ind i støvbeholderen, og kontrol- ler, at filterenheden er placeret korrekt. Pilen på fil- trets låg skal pege i retning af lukkelasken. b)Tryk på beholderens dæksel, til det går i indgreb med et klik. c)Sørg for at placere støvbeholderen korrekt, når den sættes tilbage i apparatet igen. Luk apparatets låg, til lukkelasken går i indgreb igen.

Pas på! Kontroller, at filtret er korrekt samlet, og at det er placeret rigtigt i støvbeholderen, hvis der mærkes en modstand, når låget lukkes. Pleje af filtre Rengøring af lamel-filter Dette apparat er udstyret med den såkaldte "Sensor Control"- funktion. Figur + Figur . Denne funktion overvåger permanent, om støvsugeren arbejder ved den optimale sugeeffekt. Indikatorlampen angiver, når det er nødvendigt at rengøre lamel-filtret for at opnå den optimale sugeeffekt igen.

igur Denne indikatorlampe lyser blåt, når støvsugeren arbej- der med den optimale sugeeffekt. Når indikatorlampen lyser rødt, skal lamel-filtret renses. Apparatet bliver automatisk omstillet til den laveste sugeeffekt.

Bemærk: Det er kun muligt at rengøre filtret, når der er slukket for apparatet. ● Luk apparatets dæksel op ved at trække i lukkelasken. ● Drej håndtaget 180° mindst 3 gange for at rense

amel-filtret. Filtret kan også rengøres, hvis sugeeffekten bliver dårli- gere, også selv om indikatorlampen ikke lyser. Vi anbe- faler, at lamel-filtret altid rengøres, inden støvbeholde- ren tømmes. Filtret skal dog under alle omstændighe- der rengøres, når "Sensor Control" - indikatoren begyn- der at lyse. Hvis indikatoren begynder at blinke tre gange i træk med korte mellemrum, selvom lamel-filtret er rengjort, skyldes dette sandsynligvis, at fnugfiltret er snavset, eller at der er opstået en tilstopning. I så fald bliver apparatet automatisk omstillet til den laveste sugeef- fekt, og indikatoren lyser vedvarende rødt. ● Sluk for apparatet, tøm støvbeholderen, og rengør fnugfiltret iht. vejledningen "Rengøring af fnugfilter". Figur Støvsugere med "SelfClean" - funktion Figur Denne indikatorlampe lyser blåt, når støvsugeren arbej- der med den optimale sugeeffekt. Så snart indikator- lampen lyser rødt, slukkes apparatet automatisk. Filterrengøringen bliver aktiveret og udført af den integ- rerede rengøringsmotor. Hvis apparatet tre gange i træk med korte mellemrum aktiverer en rensning, skyldes dette sandsynligvis, at fnugfiltret er snavset, eller at der er opstået en tilstop- ning. I så fald bliver apparatet automatisk stillet ned til den laveste sugeeffekt, og indikatoren lyser rødt. ● Sluk for apparatet, tøm støvbeholderen, og rengør fnugfiltret iht. vejledningen "Rengøring af fnugfilter". Figur Figur Om nødvendigt kan rengøringsprocessen også aktiveres manuelt ved, at der trykkes på tasten "Clean", mens støvsugeren er tændt. Filtret kan også rengøres, hvis sugeeffekten bliver dårli- gere, også selv om indikatorlampen ikke lyser. Vi anbe- faler, at lamel-filtret altid rengøres, inden støvbeholde- ren tømmes. 21*

24* *afhængigt af modellen, da denne anvisning kan dække flere modeller

ed særlig kraftig tilsmudsning kan lamel-filtret også vaskes. a)Drej den underste del af filterenheden i retning mod uret indtil anslaget. Tag lamel-filtret ud af filterenheden. b)Vask lamel-filtret under rindende vand.

)Sæt lamel-filtret på plads i filterenheden, når det fuldstændig tørt, og lås underdelen fast ved at dreje den i retning med uret. Når apparatet bliver anvendt iht. sit formål til støv- sugning i boligen, er det normalt ikke nødvendigt at tage lamel-filtret ud og rense det manuelt for at opnå den optimale sugeeffekt for støvsugeren.

emærk: Filtret må ikke børstes! ●Ved normal tør rengøring af filtret er det tilstrække- ligt at banke let på kanten af kappen! ● Skyl filtret udefra med vand, hvis det skal rengøres grundigere, og lad det blive helt tørt, inden det sæt- tes tilbage i støvsugeren igen! Rengøring af fnugfilter For at sikre at støvsugeren fungerer optimalt, skal fnug- filtret rengøres med regelmæssige mellemrum. Figur ● Luk apparatets dæksel op, og tag støvbeholderen ud af apparatet. Figur a)Tag filterenheden ud af støvbeholderen. b)Rengør fnugfiltret. ●I almindelighed er det i forbindelse med tømning af støvbeholderen tilstrækkeligt at ryste filterkabinettet let eller banke det rent, så eventuelt snavs løsnes. ●Tag først lamel-filtret ud af filterenheden, hvis fnugfil- tret skal vaskes. Lamel-filtret må først sættes tilbage i filterenheden, når fnugfiltret er fuldstændig tørt. Rensning af motorbeskyttelsesfiltret Motorbeskyttelsesfiltret skal med regelmæssige mel- lemrum bankes rent eller vaskes! Figur a)Luk apparatets dæksel op, og tag motorbeskyttelses- filtret ud. b)Rengør motorbeskyttelsesfiltret ved at banke på det. Hvis motorbeskyttelsesfiltret er meget snavset, bør det vaskes. Lad derefter filtret tørre, til det er helt tørt. c)Sæt motorbeskyttelsesfiltret på plads i apparatet igen, når det er rent, og luk apparatets låg. Rengøring af udblæsningsfilter Udblæsnings-filtret er konstrueret, så det normalt ald- rig skal udskiftes, når støvsugeren anvendes iht. sit for- mål i boligen.

For at støvsugeren skal vedblive at arbejde med opti-

al sugeeffekt, skal udblæsnings-filtret normalt vaskes

fter ca. 1 år. Filtrets virkning bevares uafhængigt af en evt. farveændring af filtrets overflade. Rengøring af Hepa-filtret Figur

Luk apparatets dæksel op, og tag støvbeholderen ud. Figur a)Luk sideklappen op ved hjælp af lukkelasken. b)Frigør Hepa-filtret ved at trække i de to lukkelasker, og tag det ud af apparatet. c)Bank filterenheden ren, og vask den under rindende vand.

)Sæt filterenheden på plads i apparatet igen, når det fuldstændig tørt, og lad lukkelaskerne gå i indgreb med et klik. e)Luk sideklappen, til lukkelasken går i indgreb med et klik. f) Sæt støvbeholderen på plads i apparatet igen, og luk apparatets dæksel. Rengøring af micro-filter Figur ● Luk apparatets dæksel op, og tag støvbeholderen ud. Figur a)Luk sideklappen op ved hjælp af lukkelasken. b)Frigør filterenheden med filterskum og micro-filter ved at trække i de to lukkelasker, og tag det ud af apparatet. c)Tag filterskum og micro-filter ud af filterrammen. d)Vask filterskum og micro-filter under rindende vand. e)Sæt først filterskum og micro-filter på plads i filter- rammen igen, når begge dele er helt tørre. f) Sæt filterenheden på plads i apparatet igen, og lad lukkelaskerne gå i indgreb med et klik. g)Luk sideklappen, til lukkelasken går i indgreb med et klik. h)Sæt støvbeholderen på plads i apparatet igen, og luk apparatets dæksel. Anvisninger vedr. rengøring Sluk altid for støvsugeren, og træk stikket ud af stikkontakten, når støvsugeren skal rengøres. Støvsuge- ren og tilbehørsdelene kan plejes med et af de gængse rensemidler til kunststof.

Bemærk: Brug aldrig skuremidler, glas- eller univer- salrengøringsmidler. Dyp aldrig støvsugeren i vand. Med forbehold for tekniske ændringer. 29*
