BRUKSANVISNING elaxx'x BGS5A32R BOSCH

ug aldri opp noe uten filterpose eller støvbeholder, motorbeskyttelses - og utblåsningsfilter.

> Apparatet kan bli ødelagt! Støvsug aldri med munnstykke og rør i nærheten av hodet. => Fare for personskader!

ed støvsuging av trapper må apparatet alltid stå lavere enn brukeren. Ikke bruk strømledningen og slangen til å bære/transportere støvsugeren i. Dersom det oppstår skader på strømledningen til apparatet, må den erstattes av produsenten eller dennes kundeservice eller en tilsvarende kvalifisert person slik at farlige situasjoner unngås. Trekk strømledningen helt ut hvis apparatet er i bruk i mer enn 30 minutter av gangen. Trekk ikke i ledningen, men i støpselet når du skal ta ledningen ut av stikkontakten. Ikke trekk strømledningen over skarpe kanter og ikke klem den fast. Pass på at støpselet ikke slynges borti personer, kroppsdeler, dyr eller gjenstander ved automatisk kabelinntrekk. => Styr strømledningen ved hjelp av støpselet. Trekk alltid ut støpselet før arbeid på støvsugeren. Ikke bruk støvsugeren dersom den har fått skader. Hvis det oppstår feil, må du trekke ut støpselet. Reparasjon av støvsugeren og utskifting av reserve- deler skal bare utføres av autorisert kundeservice. Dette for å unngå skader. Beskytt støvsugeren mot vær og vind, fuktighet og varmekilder. Unngå å få brennbare eller alkoholholdige stoffer på filteret (filterpose, motorfilter, utblåsingsfilter etc.). Støvsugeren egner seg ikke til bruk på byggeplasser. => Oppsuging av byggematerialer kan føre til skader på apparatet. Slå av apparatet og trekk ut støpselet når du ikke støvsuger. Utslitte apparater skal straks gjøres ubrukelige for deretter å leveres til gjenvinningsordning. ! Obs! Hvis sikringen løses ut når du slår på maskinen, kan det skyldes at andre elektroniske apparater med høy effekt er tilkoblet samme kurs. Du kan unngå å utløse sikringen ved at du setter apparatet på laveste effektnivå før du slår det på. Velg så et høyere effektnivå når apparatet er slått på.

å følge med når støvsugeren skifter eier. Tiltenkt bruk Støvsugeren er kun beregnet for bruk i husholdninger

are brukes som beskrevet i denne bruksanvisningen. Produsenten tar ikke ansvar for eventuelle skader som skyldes ikke-forskriftsmessig bruk eller ukyndig betjen- ing. Les derfor nøye igjennom instruksjonene nedenfor! Støvsugeren må bare brukes med: Originale reservedeler, tilbehør eller spesialtilbehør For at det ikke skal oppstå skader på personer eller gjenstander, må støvsugeren ikke brukes til: støvsuging av mennesker eller dyr. oppsuging av: - smådyr (fluer, edderkopper osv.). - helsefarlige, skarpe, varme eller glødende sub- stanser. - fuktige eller flytende substanser. - lettantennelige eller eksplosive stoffer og gasser. - aske og sot fra vedovner eller sentralvarmeanlegg. - tonerstøv fra skrivere eller kopimaskiner. Sikkerhetsanvisninger Denne støvsugeren er laget i henhold til anerkjente tekniske prinsipper og gjeld- ende sikkerhetsbestemmelser. Apparatet skal bare brukes av barn over åtte år og personer med nedsatt fysisk, sensorisk eller mental funksjonsevne eller manglende erfaring og/eller kunn- skap dersom de er under oppsyn eller har fått tilstrekkelig opplæring i sikker bruk av apparatet og har forstått hvilke farer som kan oppstå. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn. Plastposer og folie skal oppbevares eller kastes utenfor barns rekkevidde. => Fare for kvelning!12 Informasjon om kassering Emballasje

ransport. Den består av miljøvennlige materialer og kan derfor gjenvinnes. Kast emballasje du ikke har

ortsatt kan brukes. Lever derfor det gamle apparat- et til forhandleren eller til miljøstasjon for gjenvinn- ing. Du kan få informasjon om mulige måter å kass- ere apparatet på hos forhandleren eller kommunale myndigheter. Kassering av filter og filterpose Filteret og filterposen er fremstilt av miljøvennlige materialer. Hvis de ikke inneholder stoffer som er forbudt å kaste i husholdningsavfall, kan de kastes i husholdningsavfallet. Informasjon om energimerkingen Denne støvsugeren er en universalstøvsuger. Bruk det regulerbare universalmunnstykket på tepper for å oppnå angitt energieffektivisering og rengjørings- klasse. Bruk det medfølgende munnstykket for harde gulv for å oppnå angitt energieffektivisering og rengjøringsklasse på harde gulv med fuger og sprekker. De oppgitte verdiene i energimerkingen er beregnet etter forskriftene for måling (iht. EN60312-1).

Tillykke med den nye Bosch støvsuger fra Relaxx´x seri-

erien Relaxx´x. I denne bruksanvisningen vises flere forskjellige Rela- xx´x-modeller. Det kan derfor hende at ikke alle kjenne- tegn og funksjoner gjelder for akkurat din modell. For at støvsugeren skal fungere optimalt, bør du bare bruke originalt tilbehør fra Bosch som er utviklet spesielt for

in støvsuger. Ta godt vare på bruksanvisningen. Bruksanvisningen må følge med når støvsugeren skifter eier. Brett ut bildesidene. Beskrivelse av apparatet 1 Omstillbart gulvmunnstykke med tilbehørskobling 2Teleskoprør med skyvetast og tilbehørskobling 3 Tilbehørsholder 4 Sugeslange 5 Håndtak 6 Børstekrans (til å montere på møbelmunnstykke)* 7 Oppbevaringsstøtte på siden av apparatet 8 Strømledning 9 Støvbeholder 10 Møbelmunnstykke 11 Fugemunnstykke 12 Filterrengjøringstast "Clean"* 13 Display for sugeeffekt 14 Av/på-knapp med elektronisk sugekraftregulering 15 Apparatdeksel 16 Bærehåndtak 17 Oppbevaringsstøtte på apparatets underside 18 Lamellfilter 19 Lofilter 20 Proff-møbelmunnstykke* 21 Proff-fugemunnstykke* 22 Munnstykke for harde gulv* 23 TURBO-UNIVERSAL®-børste for gulv* 24 Munnstykke for harde gulv* Reservedeler og spesialtilbehør A TURBO-UNIVERSAL®-børste til møbler BBZ42TB Børsting og støvsuging av polstrede møbler, madrasser, bilseter osv. i ett arbeidstrinn. Spesielt egnet til å suge opp dyrehår. Børstevalsen dri- ves av luftstrømmen fra støvsuge- ren. Det er ikke nødvendig med egen strømtilkobling. *Avhengig av modell60 B TURBO-UNIVERSAL®-børste til gulv BBZ102TBB

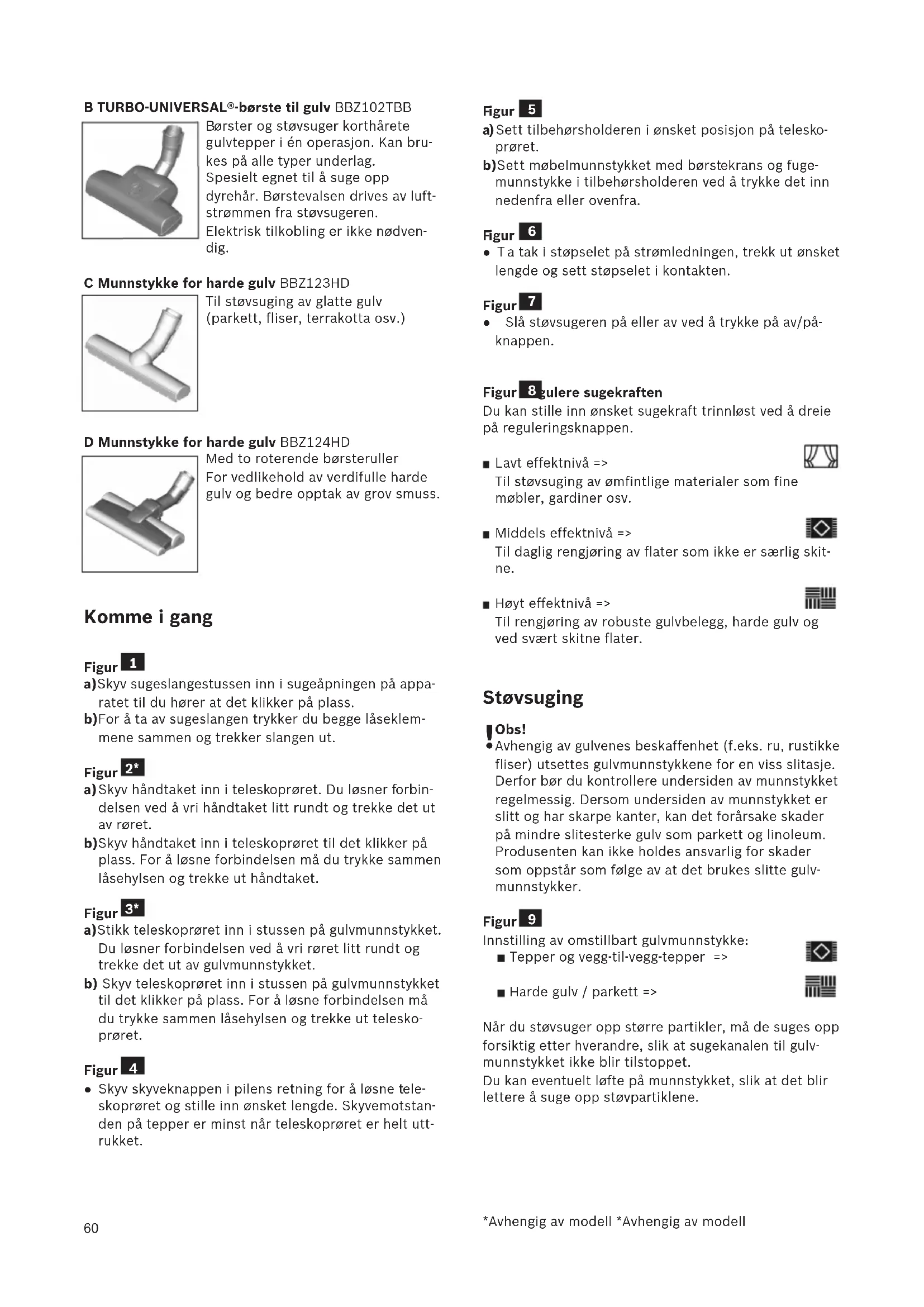

ørster og støvsuger korthårete

ulvtepper i én operasjon. Kan bru- kes på alle typer underlag. Spesielt egnet til å suge opp dyrehår. Børstevalsen drives av luft- strømmen fra støvsugeren. Elektrisk tilkobling er ikke nødven-

ig. C Munnstykke for harde gulv BBZ123HD Til støvsuging av glatte gulv (parkett, fliser, terrakotta osv.) D Munnstykke for harde gulv BBZ124HD Med to roterende børsteruller For vedlikehold av verdifulle harde gulv og bedre opptak av grov smuss. Komme i gang Figur a)Skyv sugeslangestussen inn i sugeåpningen på appa- ratet til du hører at det klikker på plass. b)For å ta av sugeslangen trykker du begge låseklem- mene sammen og trekker slangen ut. Figur a)Skyv håndtaket inn i teleskoprøret. Du løsner forbin- delsen ved å vri håndtaket litt rundt og trekke det ut av røret. b)Skyv håndtaket inn i teleskoprøret til det klikker på plass. For å løsne forbindelsen må du trykke sammen låsehylsen og trekke ut håndtaket. Figur a)Stikk teleskoprøret inn i stussen på gulvmunnstykket. Du løsner forbindelsen ved å vri røret litt rundt og trekke det ut av gulvmunnstykket. b) Skyv teleskoprøret inn i stussen på gulvmunnstykket til det klikker på plass. For å løsne forbindelsen må du trykke sammen låsehylsen og trekke ut telesko- prøret. Figur ● Skyv skyveknappen i pilens retning for å løsne tele- skoprøret og stille inn ønsket lengde. Skyvemotstan- den på tepper er minst når teleskoprøret er helt utt- rukket.

*Avhengig av modell *Avhengig av modell

)Sett tilbehørsholderen i ønsket posisjon på telesko- prøret. b)Sett møbelmunnstykket med børstekrans og fuge- munnstykke i tilbehørsholderen ved å trykke det inn nedenfra eller ovenfra.

igur ●Ta tak i støpselet på strømledningen, trekk ut ønsket lengde og sett støpselet i kontakten. Figur ● Slå støvsugeren på eller av ved å trykke på av/på- knappen. Figur Regulere sugekraften Du kan stille inn ønsket sugekraft trinnløst ved å dreie på reguleringsknappen. Lavt effektnivå => Til støvsuging av ømfintlige materialer som fine møbler, gardiner osv. Middels effektnivå => Til daglig rengjøring av flater som ikke er særlig skit- ne. Høyt effektnivå => Til rengjøring av robuste gulvbelegg, harde gulv og ved svært skitne flater. Støvsuging

Obs! Avhengig av gulvenes beskaffenhet (f.eks. ru, rustikke fliser) utsettes gulvmunnstykkene for en viss slitasje. Derfor bør du kontrollere undersiden av munnstykket regelmessig. Dersom undersiden av munnstykket er slitt og har skarpe kanter, kan det forårsake skader på mindre slitesterke gulv som parkett og linoleum. Produsenten kan ikke holdes ansvarlig for skader som oppstår som følge av at det brukes slitte gulv- munnstykker. Figur Innstilling av omstillbart gulvmunnstykke: Tepper og vegg-til-vegg-tepper => Harde gulv / parkett => Når du støvsuger opp større partikler, må de suges opp forsiktig etter hverandre, slik at sugekanalen til gulv- munnstykket ikke blir tilstoppet. Du kan eventuelt løfte på munnstykket, slik at det blir lettere å suge opp støvpartiklene.

*Avhengig av modell *Avhengig av modell

ett munnstykkene på rør eller håndtak etter behov: a)Fugemunnstykke til støvsuging i fuger, hjørner osv. b)Møbelmunnstykke til støvsuging av stoppede møbler, gardiner osv. c)Møbelmunnstykke med børstekrans til støvsuging av vinduskarmer, skap, profiler osv.

Sett fugemunnstykket og møbelmunnstykket i til- behørsholderen etter bruk. d)Proff-fugemunnstykke Ekstra langt fugemunnstykke til rengjøring av fuger, hjørner og smale mellomrom, f.eks. i bilen. e)Proff-møbelmunnstykke Til lett og grundig rengjøring av polstrede møbler,

orheng osv. Du kan enkelt rengjøre proff-møbelmunnstykket ved å støvsuge det med håndtaket. f) Munnstykke for harde gulv til støvsuging av harde gul- vbelegg (fliser, parkett osv.) Figur Rengjøring av munnstykket for harde gulv a)Du kan rengjøre munnstykket ved å støvsuge det fra undersiden. b)Klipp av oppviklede tråder og hår med en saks og sug dem opp. Figur Ved korte pauser under arbeidet kan du bruke oppbe- varingsstøtten på siden av apparatet. ● Etter du har slått av apparatet, skyver du krokene på gulvmunnstykket inn i oppbevaringsstøtten. Figur Ved støvsuging av trapper skal apparatet settes neden- for trappen. Dersom dette ikke er tilstrekkelig, kan apparatet også bæres i bærehåndtaket. Når jobben er gjort Figur ● Slå av apparatet. ● Trekk ut strømledningen. ● Trekk strømledningen lett til deg og slipp den. (led- ningen kveiles automatisk opp). Figur ● Løsne teleskoprøret ved å skyve skyveknappen i pilens retning og skyv det sammen. Figur Når du skal sette fra deg apparatet, kan du bruke opp- bevaringsstøtten på apparatets underside. a)Rett opp apparatet ved hjelp av håndtaket. b) Skyv krokene på gulvmunnstykket inn i oppbeva- ringsstøtten.

Tømming av støvbeholderen

igur For å sikre et godt resultat bør støvbeholderen tømmes hver gang du har brukt støvsugeren, og senest når det er synlig støv eller smuss på lofilteret eller støvet når opp til merket i beholderen. Når du tømmer støvbeholderen, må du også kontrollere

vor skittent filteret er, og ved behov rengjøre det slik det er beskrevet i bruksanvisningen om rengjøring av filteret. Figur Figur a)Åpne apparatdekselet ved å dra i lukkefliken. b)Ta støvbeholderen ut av apparatet ved hjelp av hånd-

Obs! Dersom du merker motstand når du lukker dekselet, må du sjekke om filteret er helt og om filter og støv- beholder sitter riktig. Vedlikehold av filteret Rengjøre lamellfilteret Apparatet er utstyrt med en "Sensor Control"-funksjon. Figur + Figur . Denne funksjonen overvåker hele tiden om støvsugeren har nådd optimalt effektnivå. Lampen indikerer om det er nødvendig å rengjøre lamellfilteret for at sugeeffek- ten skal bli optimal igjen. Støvsugere med "RotationClean"-funksjon Figur Displayet lyser blått når apparatet jobber med optimal sugestyrke. Hvis displayet blinker rødt, må lamellfilteret rengjøres. Støvsugeren stilles automatisk ned til laveste sugestyrke.

23*21* 21*62 *Avhengig av modell

Slå av apparatet når du skal rengjøre lamellfilteret.

Obs! Det er bare mulig å rengjøre filteret når appa- ratet er slått av. ● Åpne apparatdekselet ved å dra i lukkefliken. ● For å rengjøre lamellfilteret dreier du dreiebryteren 180° minst tre ganger. Du kan også rengjøre filteret dersom sugestyrken avtar uten at displayet lyser. Vi anbefaler at du rengjør lamell- filteret før hver tømming av støvbeholderen. Men du må senest gjøre det når "Sensor Control"-indikatoren lyser.

ersom displayet blinker tre ganger kort tid etter hve- randre til tross for at lamellfilteret er rengjort, skyldes dette sannsynligvis forurensning i lofilteret eller tilstop- ning. Da går støvsugeren automatisk til laveste sugesty- rke og displayet lyser rødt. ● Slå av apparatet, tøm støvbeholderen og rengjør lofil- teret i henhold til anvisningene i "Rengjøring av lofil- teret". Figur Støvsugere med "SelfClean"-funksjon Figur Displayet lyser blått når apparatet jobber med optimal sugestyrke. Dersom displayet blinker rødt, slås appara- tet av med én gang. Rengjøringen av filteret aktiveres og gjennomføres ved hjelp av den integrerte rengjøringsmotoren. Dersom apparatet melder om tilsmusset filter tre ganger kort tid etter hverandre, skyldes dette sannsyn- ligvis forurenset lofilter eller tilstopning. Da går støvsu- geren automatisk til laveste sugestyrke og displayet blinker rødt. ● Slå av apparatet, tøm støvbeholderen og rengjør lofil- teret i henhold til anvisningene i "Rengjøring av lofil- teret". Figur Figur Ved behov kan du også aktivere rengjøringen manuelt ved å trykke på filterrengjøringstasten "Clean" mens apparatet er påslått. Du kan også rengjøre filteret dersom sugestyrken avtar uten at displayet lyser. Vi anbefaler at du rengjør lamell- filteret før hver tømming av støvbeholderen. Figur Hvis lamellfilteret er ekstra skittent, kan du også vaske det. a)Drei underdelen av filterenheten mot urviseren til det stopper. Ta lamellfilteret ut av filterenheten. b)Skyll lamellfilteret under rennende vann. c)Når lamellfilteret er helt tørt, setter du det inn i fil- terenheten og låser underdelen ved å dreie med urvi- seren.

Vanligvis og når apparatet brukes forskriftsmessig i pri-

ate husholdninger, er det ikke nødvendig å ta ut

amellfilteret og rengjøre det manuelt for å beholde støvsugerens optimale effektnivå.

Obs! Ikke børst lamellfilteret! ● Gjennomfør vanlig tørrengjøring ved å banke filteret

ot kanten av kappen. ● Hvis du vil rengjøre filteret mer grundig, kan du skylle det med vann fra utsiden og la det tørke godt før du bruker det i støvsugeren igjen. Rengjøring av filteret Filteret må rengjøres med jevne mellomrom slik at støv-

ugeren jobber optimalt. Figur ● Åpne apparatdekselet og ta støvbeholderen ut av apparatet. Figur a)Ta filterenheten ut av støvbeholderen. b) Rengjør lofilteret. ●Vanligvis er det tilstrekkelig å riste eller banke filter- huset lett når støvbeholderen tømmes, slik at even- tuelle smusspartikler løsner. ● Vil du skylle lofilteret, må du først ta lamellfilteret ut av filterenheten. Lamellfilteret må ikke settes inn i fil- terenheten igjen før lofilteret er helt tørt. Rengjøring av motorfilteret Motorfilteret må rengjøres med jevne mellomrom ved at du banker det rent eller skyller det. Figur a)Åpne apparatdekselet og ta ut motorfilteret. b)Bank ut av motorfilteret for å rengjøre det. Er det svært tilsmusset, må det skylles. La filteret tørke helt. c)Sett så motorfilteret inn i apparatet og lukk apparat- dekselet. Rengjøre utblåsningsfilteret Utblåsningsfilteret er laget slik at det ikke er nødvendig å bytte det ut dersom apparatet brukes til tiltenkt for- mål i hjemmet. For at støvsugeren skal arbeide med optimal effekt, må utblåsningsfilteret vaskes etter ett år. Filteret fungerer like godt selv om overflaten på filteret skulle bli misfar- get. Rengjøring av hepa-filteret Figur ● Åpne apparatdekselet og ta ut støvbeholderen. Figur a)Åpne sideklaffen ved hjelp av lukkefliken. b)Løsne filterenheten med Hepa-filter ved å trekke i de to lukkeflikene og ta filteret ut av apparatet. c)Bank ut av filterenheten og vask den under rennende vann. d)Sett inn filterenheten i apparatet først etter at den har tørket helt og smekk på plass lukkeflikene så du hører et klikk.

)Sett støvbeholderen inn i apparatet og lukk apparat- dekselet. Rengjøre mikrofilteret Figur

Åpne apparatdekselet og ta ut støvbeholderen. Figur a)Åpne sideklaffen ved hjelp av lukkefliken. b)Løsne filterenheten med filterskum og mikrofilter ved å trekke i de to lukkeflikene og ta filteret ut av appa- ratet. c)Ta ut filterskum og mikrofilter av filterrammen.

)Vask filterskum og mikrofilter under rennende vann. e)Sett filterskummet og mikrofilteret tilbake i filterram- men først etter at det er helt tørt. f)Sett filterenheten inn i apparatet og la lukkeflikene smekke på plass med et klikk. g)Lukk sideklaffen til du hører at lukkefliken smekker på plass. h)Sett støvbeholderen inn i apparatet og lukk apparat- dekselet. Rengjøringsanvisninger Støvsugeren må være slått av og frakoblet strømnettet før hver rengjøring. Støvsuger og tilbehørsdeler av plast kan vedlikeholdes med et vanlig plastrensemiddel.

Obs! Ikke bruk skuremidler, glassrens eller univer- salrengjøringsmiddel. Støvsugeren må aldri senkes i vann. Med forbehold om tekniske endringer. 29*
