KÄYTTÖOHJE elaxx'x BGS5A32R BOSCH

ain tyyppikilvessä olevien tietojen mukaan.

lä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuoja suodatinta ja poistoil-

an suodatinta. => Laite voi vahingoittua! Älä imuroi suulakkeella ja putkella henkilön pään lähellä. => Loukkaantumisvaara! Kun imuroit portaita, laitteen on oltava aina käyttä-

än alapuolella. Älä käytä verkkoliitäntäjohtoa ja letkua pölynimurin kantamiseen/siirtämiseen. Jos laitteen verkkovirtajohto on vaurioitunut, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmista- jan tai valmistajan huoltopalvelun edustaja tai muu vastaavan ammattipätevyyden omaava henkilö. Jos käytät laitetta yli 30 minuutin ajan, vedä verkko- liitäntäjohto kokonaan ulos. Irrota laite sähköverkosta vetämällä pistoke irti pis- torasiasta, älä vedä johdosta. Älä vedä verkkoliitäntäjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin. Varmista, että verkkopistoke ei vahingoita henkilöitä, lemmikkieläimiä tai esineitä, kun johto kelautuu auto- maattisesti laitteen sisään. => Ohjaa verkkoliitäntä- johtoa pistokkeesta käsin. Irrota verkkopistoke pistorasiasta ennen kuin huollat pölynimuria. Älä käytä viallista imuria. Häiriön ilmentyessä irrota verkkopis toke. Vaaratilanteiden välttämiseksi pölynimurin korjaami- nen ja varaosien vaihto on sallittu ainoastaan valtuu- tetulle huoltopalvelulle. Suojaa imuria sääolosuhteilta, kosteudelta ja läm- mönlähteiltä. Älä laita palavia tai alkoholipitoisia aineita suodatti- miin (pölypussi, moottorinsuojasuodatin, poistoil- man suodatin jne.). Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imurointi voi vaurioittaa laitetta. Kytke laite pois päältä ja irrota verkkopistoke, kun et imuroi. Käytöstä poistetut laitteet tulee tehdä heti käyttökel- vottomiksi ja hävittää määräysten mukaisesti. !Huomio Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Sulakkeen palaminen voidaan estää säätämällä laite pienimmälle teholle ennen käynnistämistä ja valitse- malla vasta sitten suurempi tehoalue.

Säilytä käyttöohjeet. Jos annat pölynimurin kolmannel- le osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö

ämä pölynimuri on tarkoitettu kotikäyttöön. Käytä

ölynimuria vain tässä käyttöohjeessa annettujen ohjei- den mukaan. Valmistaja ei vastaa mahdollisista vahin- goista, jotka johtuvat ohjeidenvastaisesta käytöstä tai väärästä hoidosta. Noudata ehdottomasti seuraavia ohjeita! Pölynimurin käyttö on sallittu ainoastaan:

lkuperäisten varaosien, tarvikkeiden tai lisävarustei- den kanssa Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää: ihmisten tai eläinten imurointiin. sillä ei saa imuroida: - pieneliöitä (esim. kärpäsiä, hämähäkkejä, ...). - terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita. - kosteita tai nestemäisiä aineita. - helposti syttyviä tai räjähtäviä aineita ja kaasuja. - tuhkaa tai nokea kaakeliuuneista ja keskuslämmi- tyslaitteistoista. - mustepölyä tulostimista ja kopiokoneista. Turvaohjeet Tämä pölynimuri vastaa tekniikan hyväk- syttyjä sääntöjä ja asianmukaisia turva- määräyksiä. Laitetta voivat käyttää 8 vuotta täyttä- neet lapset ja henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto lait- teen käytöstä, valvonnan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ymmärtäneet laiteen käytön vaa- rat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävi- tettävä.=> Tukehtumisvaara!15 Ohjeita hävittämisestä Pakkaus

akkaus suojaa pölynimuria vaurioilta kuljetuksen

ikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateri-

alit asiaankuuluvaan kierrätyspisteeseen. Käytöstä poistettu laite Käytetyt laitteet sisältävät monia arvokkaita materi-

aleja. Vie käytöstä poistettu laitteesi kierrätystä var- ten alan liikkeeseen tai kierrätyskeskukseen. Lisätietoja jätehuoltokysymyksissä saat kauppiaaltasi tai kunnastasi. Suodattimien ja pölypussien hävittäminen Suodattimet ja pölypussit ovat ympäristöystävällistä materiaalia. Sikäli kuin ne eivät sisällä mitään talous- jätteeksi soveltumatonta, ne voi hävittää normaalin kotitalousjätteen mukana. Energiamerkkiä koskevat huomautuk- set Tämä pölynimuri on yleiskäyttöön tarkoitettu pölynimu- ri. Käytä mattojen imurointiin vaihdettavaa yleiskäyttöön tarkoitettua suulaketta ilmoitetun energiatehokkuuden ja puhdistuskykyluokan saavuttamiseksi. Käytä ilmoitetun energiatehokkuuden ja puhdistuskyky- luokan saavuttamiseksi mukana toimitettua kovien latti- oiden suulaketta, kun imuroit kovia lattioita, joissa on saumoja ja rakoja. Energiamerkissä mainitut arvot on määritetty määrä- ysten mukaisten mittausmenetelmien (normi EN60312-1) mukaan.

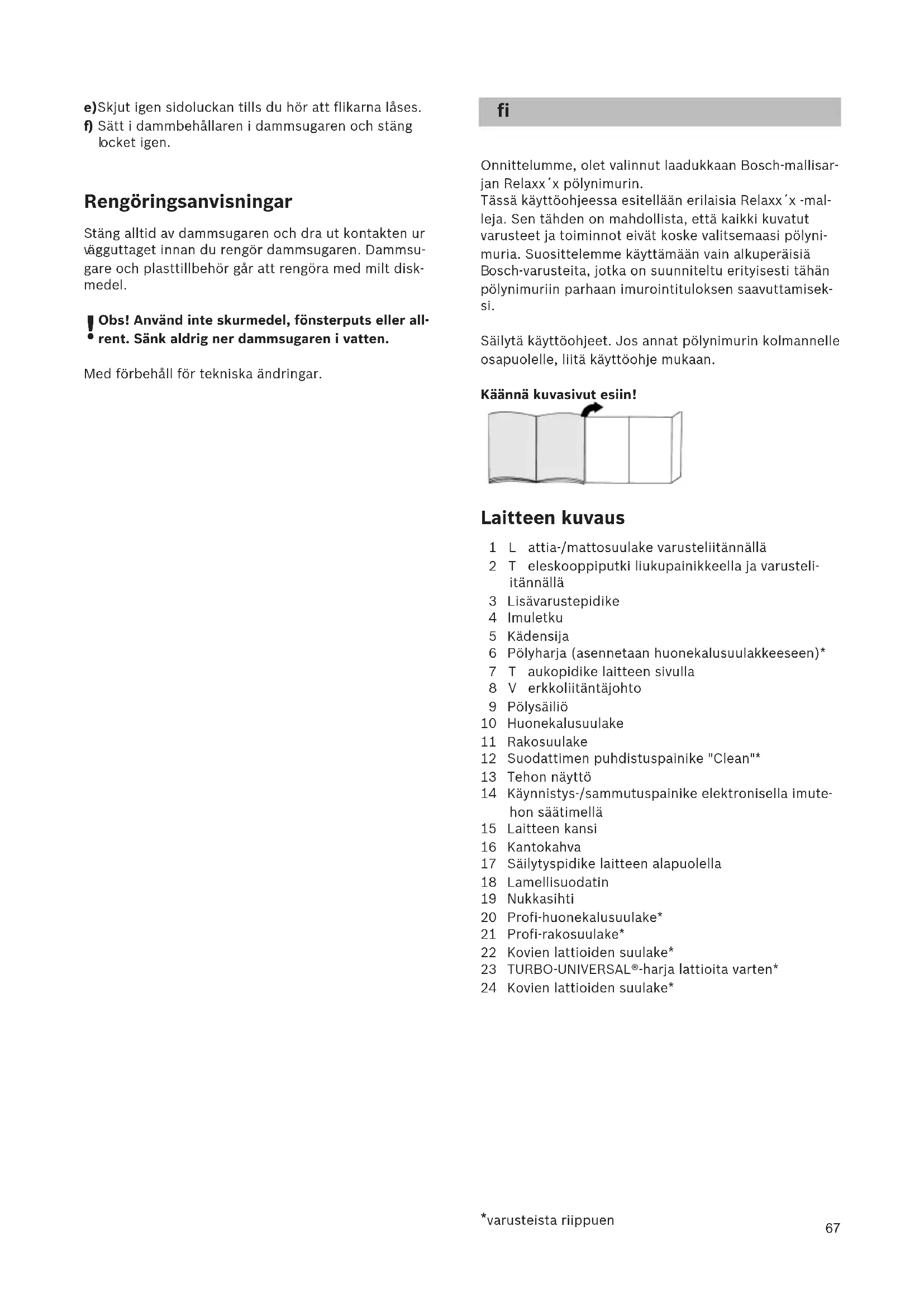

ässä käyttöohjeessa esitellään erilaisia Relaxx´x -mal- leja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölyni- muria. Suosittelemme käyttämään vain alkuperäisiä

osch-varusteita, jotka on suunniteltu erityisesti tähän

ölynimuriin parhaan imurointituloksen saavuttamisek- si. Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohje mukaan. Käännä kuvasivut esiin! Laitteen kuvaus 1Lattia-/mattosuulake varusteliitännällä 2Teleskooppiputki liukupainikkeella ja varusteli- itännällä 3 Lisävarustepidike 4 Imuletku 5 Kädensija 6 Pölyharja (asennetaan huonekalusuulakkeeseen)* 7Taukopidike laitteen sivulla 8Verkkoliitäntäjohto 9 Pölysäiliö 10 Huonekalusuulake 11 Rakosuulake 12 Suodattimen puhdistuspainike "Clean"* 13 Tehon näyttö 14 Käynnistys-/sammutuspainike elektronisella imute- hon säätimellä 15 Laitteen kansi 16 Kantokahva 17 Säilytyspidike laitteen alapuolella 18 Lamellisuodatin 19 Nukkasihti 20 Profi-huonekalusuulake* 21 Profi-rakosuulake* 22 Kovien lattioiden suulake* 23 TURBO-UNIVERSAL®-harja lattioita varten* 24 Kovien lattioiden suulake* *varusteista riippuen fi68 Varaosat ja lisävarusteet

BZ42TB Pehmustettujen huonekalujen, pat- jojen, autonistuimien jne. harjaus ja imurointi yhdellä kertaa. Sopii erityi- sesti eläinten karvojen imurointiin. Pölynimurin imuvirta pyörittää harja-

elaa. Sähköliitäntää ei tarvita. B TURBO-UNIVERSAL®-harja lattioita varten BBZ102TBB Lyhytnukkaisten mattojen ja kokolat- tiamattojen sekä kaikkien pintojen

arjaus ja imurointi yhdellä kertaa. Sopii erityisesti eläinten karvojen imurointiin. Pölynimurin imuvirta pyörittää harjatelaa. Sähköliitäntää ei tarvita. C Kovien lattioiden suulake BBZ123HD Sileiden lattioiden imurointiin (parketti, laatat, terrakotta, ...) D Kovien lattioiden suulake BBZ124HD Kaksi pyörivää harjarullaa Korkealaatuisten kovien lattioiden hoitoon ja karkean lian helpompaan imurointiin. Käyttöönotto Kuva a)Työnnä imuletkun istukka laitteen imuaukkoon ja lukitse kuuluvasti. b)Irrottaaksesi imuletkun paina molemmista lukitusno- kista ja vedä letku irti. Kuva a)Työnnä kädensija teleskooppiputkeen. Irrota liitos kääntämällä kädensijaa vähän ja vedä se pois putke- sta. b)Työnnä kädensijaa teleskooppiputkeen kunnes se luk- kiutuu paikalleen. Liitoksen irrottamiseksi paina irro- tusholkista ja vedä kädensija irti. Kuva a)Laita teleskooppiputki lattiasuulakkeen istukkaan. Irrota liitos kääntämällä putkea vähän ja vetämällä se pois lattiasuulakkeesta.

b)Työnnä teleskooppiputkea lattiasuulakkeen pidikkee-

een kunnes se lukittuu. Liitoksen irrottamiseksi

aina irrotusholkista ja vedä teleskooppiputki irti. Kuva ●Vapauta teleskooppiputki työntämällä liukupainiketta nuolen suuntaan ja säädä putki haluttuun pituuteen. Liukuvastus on matolla pienimmillään, kun teleskoop-

iputki on vedetty kokonaan ulos. Kuva a)Laita varustekannatin haluamaasi kohtaan teleskoop- piputkeen. b)Aseta pölyharjalla varustettu huonekalusuulake ja rakosuulake ylhäältä tai alhaalta päin varustekannatti-

een kevyesti painamalla. Kuva ●Tartu verkkoliitäntäjohtoon pistokkeesta, vedä tarvit- tava määrä johtoa ulos ja laita pistoke pistorasiaan. Kuva ● Kytke pölynimuri päälle tai pois päällä painamalla käynnistys-/sammutuspainiketta. Kuva Imutehon säätö Imuteho voidaan säätää portaattomasti säätönuppia kiertämällä. Pieni teho => Hellävaraista käsittelyä vaativien materiaalien imuro- intiin, kuten esimerkiksi herkät pehmusteet, verhot, jne. Keskiteho => Päivittäiseen siivoukseen. Suuri teho => Karkeiden lattiapintojen siivoukseen, kovat lattiat ja erittäin likaiset pinnat. Imurointi

Huomio Lattiasuulakkeet kuluvat jonkin verran kovien lattioi- den ominaisuuksista riippuen (esimerkiksi karkeapin- taiset, talonpoikaistyyliset kaakelit. Tarkasta sen täh- den suulakkeen pohja säännöllisesti. Kuluneet, teräväreunaiset suulakepohjat voivat aiheuttaa vau- rioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mah- dollisista kuluneen lattiasuulakkeen aiheuttamista vahingoista. Kuva Lattia-/mattosuulakkeen säätö: matot ja kokolattiamatot => kovat lattiat / parketti =>

*varusteista riippuen69 Imuroidessasi suurempia kappaleita varmista, että imu-

oit kappaleet peräjälkeen ja varovasti, jotta lattiasuul-

kkeen imukanava ei tukkeudu. Nosta tarvittaessa suulaketta, jotta saat imuroitua roskat paremmin. Kuva Imurointi lisävarusteen avulla Aseta suulake tarpeen mukaan imuputkeen tai kädensi-

aan: a)Rakosuulake rakojen ja kulmien jne. imurointiin b)Huonekalusuulake huonekalujen, verhojen jne. imuro- intiin. c)Pölyharjalla varustettu huonekalusuulake ikkunanke- hysten, kaappien, listojen jne. imurointiin. etc. Laita rakosuulake ja huonekalusuulake käytön jälkeen

akaisin varustekannattimeen. d)Profi-rakosuulake Erikoispitkä rakosuulake rakojen, kulmien ja kapeiden välien imurointiin esimerkiksi autossa, jne. e)Profi-huonekalusuulake Pehmustettujen huonekalujen, verhojen jne. kevyeen ja perusteelliseen puhdistukseen. Profi-huonekalusuulakkeen puhdistat helposti käden- sijalla imuroimalla. f) Kovien lattioiden suulake kovien lattiapintojen imuro- intiin (laatat, parketti, jne.) Kuva Kovien lattioiden suulakkeen puhdistus a)Puhdista suulake imuroimalla sen alapinta. b)Leikkaa harjaan kiertyneet langanpätkät ja hiukset saksilla poikki ja imuroi ne pois. Kuva Lyhyen imurointitauon aikana voit käyttää taukopidiket- tä laitteen sivulla. ● Kytke laite pois päältä ja työnnä lattiasuulakkeessa oleva koukku taukopidikkeeseen. Kuva Kun imuroit portaita, laitteen on oltava portaiden juuressa. Jos tämä ei riitä, laitetta voidaan kuljettaa kantokahvasta. Työn jälkeen Kuva ● Kytke laite pois päältä. ● Irrota verkkopistoke pistorasiasta. ●Vetäise verkkoliitäntäjohdosta ja päästä irti. (johto kelautuu automaattisesti). Kuva ●Vapauta teleskooppiputki työntämällä liukupainiketta nuolen suuntaan ja työnnä se kokoon. Kuva Laiteen säilyttämiseen voit käyttää laitteen alapuolella olevaa säilytyspidikettä. a)Nosta laite kädensijasta pystyyn. b)Työnnä lattiasuulakkeessa oleva koukku säilytyspidik- keeseen. 10* 11*

Pölysäiliön tyhjennys

uva Hyvän imurointituloksen saavuttamiseksi olisi pölysäiliö hyvä tyhjentää jokaisen imuroinnin jälkeen, viimeistään kuitenkin silloin, kun nukkasihtiin on kertynyt näkyvää pölyä ja likaa tai kun pölyä on säiliössä olevaan mer- kintään saakka.

arkasta pölysäiliön tyhjennyksen yhteydessä aina myös nukkasihdin likaantuneisuus ja puhdista se tarvittaessa kohdassa "Nukkasihdin puhdistus" olevan ohjeen mukaan. Kuva Kuva a)Avaa laitteen kansi vetämällä lukitsinkielekkeestä.

)Poista pölysäiliö kädensijan avulla laitteesta. Kuva a)Vapauta pölysäiliön suodatinyksikön lukitus painamal- la vapautuspainiketta. b)Ota suodatinyksikkö pois pölysäiliöstä ja tyhjennä pölysäiliö. Kuva a)Aseta suodatinyksikkö pölysäiliöön ja varmista ehdot- tomasti, että se on oikein paikallaan. Suodattimen kannessa olevan nuolen pitää osoittaa lukitsinkielek- keen suuntaan. b)Paina säiliön kantta, kunnes se lukittuu kuuluvasti. c)Varmista, että pölysäiliö on oikein paikallaan, kun asetat sen takaisin laitteeseen. Sulje laitteen kansi siten, että lukitsinkieleke lukittuu taas.

Huomio Jos tunnet kantta sulkiessasi vastusta, tarkasta, että suodatin on asianmukainen ja suodatin ja pölysäiliö ovat oikein paikoillaan. Suodattimen hoito Lamellisuodattimen puhdistus Laitteessa on ns. "Sensor Control" -toiminto. Kuva + Kuva . Tämä toiminto valvoo jatkuvasti, että pölynimurin teho on optimaalinen. Valonäyttö ilmaisee, onko lamellisuo- datin puhdistettava optimaalisen tehon saavuttamisek- si. Pölyimuri, jossa "RotationClean"-puhdistustoiminto Kuva Näyttö palaa sinisenä, kun laite toimii optimaalisella teholla. Kun näyttö vilkkuu punaisena, lamellisuodatin on puhdistettava. Laite kytkeytyy automaattisesti pie- nimmälle teholle.

21* 23* 21* *varusteista riippuen *varusteista riippuen70 *varusteista riippuen

Kytke laite lamellisuodattimen puhdistusta varten pois päältä.

Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä. ● Avaa laitteen kansi vetämällä lukitsinkielekkeestä. ● Puhdista lamellisuodatin kiertämällä väännintä

yötäpäivään vähintään 3 kertaa 180°. Jos imuteho heikkenee, voit puhdistaa suodattimen myös, vaikka näyttö ei pala. Suosittelemme puhdista- maan lamellisuodattimen aina ennen pölysäiliön tyhjennystä. Se on tehtävä kuitenkin viimeistään, kun "Sensor Control" -näyttö palaa. Jos näyttö lamellisuodattimen vaihdosta huolimatta vilkkuu lyhyin väliajoin peräjälkeen 3 kertaa, syynä on todennäköisesti likaantunut nukkasihti tai tukkeuma. Tässä tapauksessa laite säätyy automaattisesti pienim- mälle teholle ja näyttö palaa jatkuvasti punaisena. ● Kytke laite pois päältä, tyhjennä pölysäiliö ja puhdista nukkasihti kohdassa "Nukkasihdin puhdistus" olevan ohjeen mukaan. Kuva Pölyimuri, jossa "SelfClean"-itsepuhdistustoiminto Kuva Näyttö palaa sinisenä, kun laite toimii optimaalisella teholla. Kun näyttö vilkkuu punaisena, laite kytkeytyy automaattisesti pois päältä. Suodattimen puhdistus aktivoituu ja laitteeseen inte- groitu puhdistusmoottori suorittaa puhdistuksen. Jos laite puhdistaa kolme kertaa peräjälkeen lyhyin väliajoin, syynä on todennäköisesti likaantunut nukka- sihti tai tukkeuma. Tässä tapauksessa laite säätyy auto- maattisesti pienimmälle teholle ja näyttö palaa punaisena. ● Kytke laite pois päältä, tyhjennä pölysäiliö ja puhdista nukkasihti kohdassa "Nukkasihdin puhdistus" olevan ohjeen mukaan. Kuva Kuva Tarvittaessa voit aktivoida puhdistustoiminnon myös manuaalisesti painamalla suodattimen puhdistuspaini- ketta "Clean", kun laite on kytketty päälle. Jos imuteho heikkenee, voit puhdistaa suodattimen myös, vaikka näyttö ei pala. Suosittelemme puhdista- maan lamellisuodattimen aina ennen pölysäiliön tyhjennystä. Kuva Jos likaantuminen on hyvin runsasta, lamellisuodatin voidaan myös pestä. a)Kierrä suodatinyksikön alaosaa vastapäivään vastee- seen saakka. Ota lamellisuodatin pois suodatinyksiköstä. b)Pese lamellisuodatin juoksevan veden alla. c)Kun lamellisuodatin on täysin kuiva, aseta se suoda- tinyksikköön ja lukitse alaosa kiertämällä sitä myötäpäivään.

Kun laitetta käytetään ohjeiden mukaan kotitalous-

äytössä, lamellisuodatinta ei yleensä tarvitse poistaa

a puhdistaa manuaalisesti pölynimurin optimaalisen tehon saavuttamiseksi.

Huomio: Älä harjaa lamellisuodatinta! ●Tavanomaista kuivapuhdistusta varten kopauta suo- datinta suojuksen reunaan!

Perusteellisempaa puhdistusta varten huuhtele suo- datin ulkopuolelta vedellä ja anna kuivua perusteelli- sesti ennen kuin käytät sitä taas pölynimurissa! Nukkasihdin puhdistus Nukkasihti on puhdistettava säännöllisin väliajoin, jotta pölynimuri toimii optimaalisesti. Kuva ● Avaa laitteen kansi ja ota pölysäiliö pois laitteesta. Kuva a)Poista suodatinyksikkö pölysäiliöstä. b)Puhdista nukkasihti. ● Yleensä riittää, että suodatinkoteloa ravistetaan tai kopistetaan kevyesti pölysäiliön tyhjennyksen yhtey- dessä, jotta mahdollinen lika irtoaa. ● Jos haluat pestä nukkasihdin, ota ensin lamellisuoda- tin pois suodatinyksiköstä. Lamellisuodattimen saa laittaa takaisin suodatinyksikköön vasta, kun nukka- sihti on täysin kuiva. Moottorinsuojasuodattimen puhdistus Moottorinsuojasuodatin on puhdistettava säännöllisin väliajoin ravistamalla tai pesemällä! Kuva a)Avaa laitteen kansi ja ota moottorinsuojasuodatin pois paikaltaan. b)Puhdista moottorinsuojasuodatin ravistamalla. Jos moottorinsuojasuodatin on hyvin likainen, pese se. Anna suodattimen kuivua sen jälkeen täysin kuivaksi. c)Laita moottorinsuojasuodatin puhdistuksen jälkeen laitteeseen ja sulje laitteen kansi. Poistoilman suodattimen puhdistaminen Poistoilman suodatin on suunniteltu siten, että sitä ei tarvitse vaihtaa, kun laitetta käytetään ohjeiden mukaan kotitalouskäytössä. Jotta pölynimuri toimii optimaalisella tehollaan, poi- stoilman suodatin on hyvä pestä noin 1 vuoden välein. Suodattimen teho säilyy muuttumattomana suodatti- men pinnan mahdollisesta värjäytymisestä huolimatta.

Hepa-suodattimen puhdistus

uva ● Avaa laitteen kansi ja ota pölysäiliö pois paikaltaan. Kuva a)Avaa sivukansi lukitsinkielekkeellä. b)Vapauta Hepa-suodattimen suodatinyksikön lukitus vetämällä kahdesta lukitsinkielekkeestä ja ota se pois

aitteesta. c)Ravistele suodatinyksikköä ja pese se juoksevan veden alla. d)Aseta suodatinyksikkö takaisin laitteeseen vasta, kun se on täysin kuiva, ja lukitse kielekkeet kuuluvasti. e)Sulje sivukansi siten, että lukitsinkieleke lukittuu kuu- luvasti.

) Aseta pölysäiliö laitteeseen ja sulje laitteen kansi. Mikrosuodattimen puhdistus Kuva ●Avaa laitteen kansi ja ota pölysäiliö pois paikaltaan. Kuva a)Avaa sivukansi lukitsinkielekkeellä. b)Vapauta vaahtomuovilla ja mikrosuodattimella varu- stetun suodatinyksikön lukitus vetämällä kahdesta lukitsinkielekkeestä ja ota se pois laitteesta. c)Irrota suodattimen vaahtomuovi ja mikrosuodatin kehyksestä ja puhdista kopistamalla. d)Pese suodattimen vaahtomuovi ja mikrosuodatin juoksevan veden alla. e)Aseta suodattimen vaahtomuovi ja mikrosuodatin takaisin suodattimen kehykseen vasta, kun ne ovat täysin kuivat. f) Aseta suodatinyksikkö takaisin laitteeseen ja lukitse kielekkeet. g)Sulje sivukansi siten, että lukitsinkieleke lukittuu kuu- luvasti. h)Aseta pölysäiliö laitteeseen ja sulje laitteen kansi. Puhdistusohjeet Ennen pölynimurin jokaista puhdistusta sen täytyy olla pois päältä ja pistoke pois seinästä. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muo- vinpuhdistusaineilla.

Huomio: Älä käytä hankausaineita, lasin- tai yleisp- uhdistusaineita. Älä upota pölynimuria koskaan veteen. Oikeus teknisiin muutoksiin pidätetään. 29*
