BRUKSANVISNING BHS4110 BOSCH

Åbn låget (se figur 11).

Åbn låget (se figur 11).

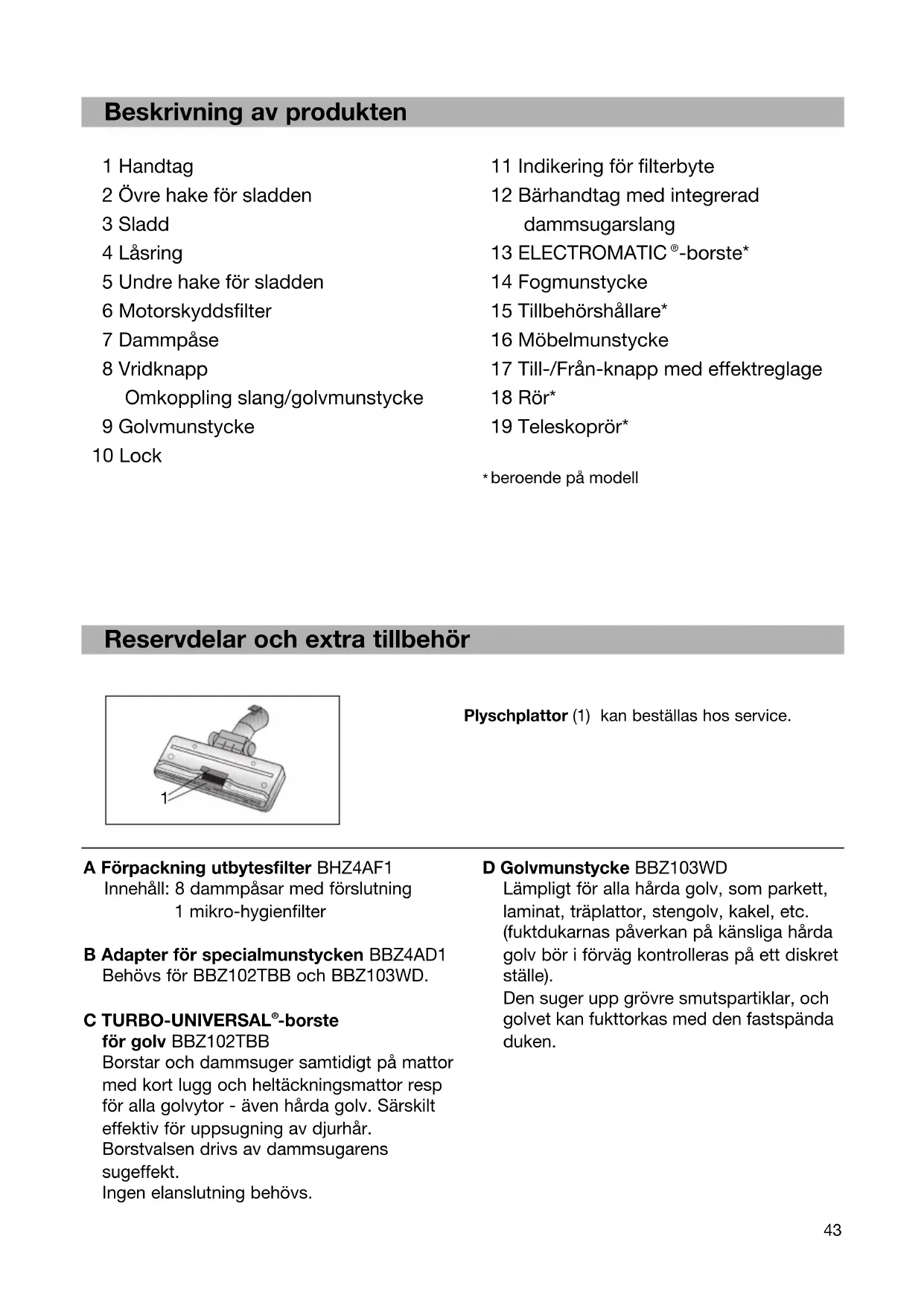

Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 4243 Beskrivning av produkten Reservdelar och extra tillbehör 1 Handtag 2 Övre hake för sladden 3 Sladd 4 Låsring 5 Undre hake för sladden 6 Motorskyddsfilter 7 Dammpåse 8 Vridknapp Omkoppling slang/golvmunstycke 9 Golvmunstycke 10 Lock 11 Indikering för filterbyte 12 Bärhandtag med integrerad dammsugarslang 13 ELECTROMATIC

-borste* 14 Fogmunstycke 15 Tillbehörshållare* 16 Möbelmunstycke 17 Till-/Från-knapp med effektreglage 18 Rör* 19 Teleskoprör*

beroende på modell A Förpackning utbytesfilter BHZ4AF1 Innehåll: 8 dammpåsar med förslutning 1 mikro-hygienfilter B Adapter för specialmunstycken BBZ4AD1 Behövs för BBZ102TBB och BBZ103WD. C TURBO-UNIVERSAL

-borste för golv BBZ102TBB Borstar och dammsuger samtidigt på mattor med kort lugg och heltäckningsmattor resp för alla golvytor - även hårda golv. Särskilt effektiv för uppsugning av djurhår. Borstvalsen drivs av dammsugarens sugeffekt. Ingen elanslutning behövs. Plyschplattor (1) kan beställas hos service. D Golvmunstycke BBZ103WD Lämpligt för alla hårda golv, som parkett, laminat, träplattor, stengolv, kakel, etc. (fuktdukarnas påverkan på känsliga hårda golv bör i förväg kontrolleras på ett diskret ställe). Den suger upp grövre smutspartiklar, och golvet kan fukttorkas med den fastspända duken.

Spara bruksanvisningen. Se till att bruksanvisningen medföljer dammsugaren vid ägarbyte. Föreskriven användning Denna dammsugare är endast avsedd för användning i hushåll och inte för yrkesmässig användning. Dammsugaren får endast användas enligt uppgifterna i denna bruksanvisning. Tillverkaren ansvarar inte för eventuella skador, som orsakats av ej ändamålsenlig användning eller felaktig manövrering. Följande anvisningar ska därför ovillkorligen följas! Dammsugaren får endast användas tillsammans med:

Originalreservdelar och originaltillbehör Dammsugaren får inte användas för:

att dammsuga på människor och djur

att suga upp: - insekter - hälsofarliga ämnen, föremål med vassa kanter, heta eller glödande ämnen - fuktiga eller flytande ämnen - lättantändliga eller explosiva ämnen och gaser Säkerhetsanvisningar Denna dammsugare motsvarar erkända tekniska regler och tillämpliga säkerhetsbestämmelser. Vi garanterar att följande europeiska riktlinjer följs: 89/336/EWG (ändrad genom RL 91/263/EWG, 92/31/EWG och 93/68/EWG). 73/23/EWG (ändrad genom RL 93/68/EWG).

Anslut och ta dammsugaren i drift endast enligt uppgifterna på typslylten.

Använd aldrig dammsugaren utan dammpåse. => Dammsugaren kan skadas!

Barn får endast använda dammsugaren under uppsikt av en vuxen.

Undvik att dammsuga med munstycke och rör nära huvudet. => Risk för personskador!

Använd inte sladden för att bära/transportera dammsugaren.

Dra ut sladden helt och hållet om dammsugaren ska användas under flera timmar.

Dra inte i sladden, utan i kontakten, för att dra ut kontakten ur vägguttaget.

Sladden får inte dras över vassa kanter och inte klämmas fast.

Dra alltid ur kontakten ur vägguttaget före arbete på dammsugaren och dess tillbehör.

En defekt dammsugare får inte användas. Dra ut nätkontakten ur vägguttaget om dammsugaren är defekt.

Reparationer och reservdelsbyte på dammsugaren får endast utföras av behöriga servicetekniker. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 4445

Använd och förvara dammsugaren endast inomhus. Skydda den från fukt och värmekällor.

Dammsugaren ska vara avstängd när den inte används.

En uttjänt dammsugare ska genast göras obrukbar, därefter ska man se till att den avfallshanteras korrekt.

Av säkerhetsskäl är dammsugaren utrustad med ett överhettningsskydd. Om det skulle bli stopp i slangen eller röret och dammsugaren överhettas, stängs den av automatiskt. Dra loss nätkontakten och kontrollera att munstycket och röret inte är igensatta resp om filtret måste bytas. Låt dammsugaren svalna i minst 1 timme efter det att felet åtgärdats. Därefter kan dammsugaren användas igen. Råd beträffande avfallshanteringen

Förpackning Förpackningen skyddar dammsugaren från skador vid transporten. Den består av miljövänligt material och kan återvinnas. Lämna in förpackningsmaterialet till återvinning.

Din uttjänta dammsugare Din gamla och uttjänta dammsugare innehåller mycket användbart material. Lämna därför in din uttjänta dammsugare till din återförsäljare resp till återvinning. Information om återvinning får du hos din återförsäljare eller kommun.

Observera! Om säkringen skulle utlösas när dammsugaren startas, kan detta bero på att andra elprodukter med hög effekt anslutits samtidigt till samma strömkrets. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 4546

Fäll ut bildsidorna! Start av dammsugaren Variant A* Haka i handtaget i utsugningsröret/teleskopröret. För att ta bort handtaget, tryck på knappen och dra ut handtaget ur utsugningsröret/teleskopröret. Vrid låsringen på dammsugaren till läge och och stick in utsugningsröret/teleskopröret i öppningen. Genom att vrida på ringen till läge , låser man utsugningsröret / teleskopröret. För att ta bort utsugningsröret / teleskopröret, vrider man antingen ringen till läge och drar loss utsugningsröret / teleskopröret. Stick ihop golvmunstycke och dammsugare. Variant B* Vrid låsringen på dammsugaren till läge och stick in handtaget i öppningen. Man spärrar handtaget genom att vrida ringen till läge . För att ta bort handtaget, ställer man ringen i läge och drar loss handtaget. Sätt fast utsugningsröret / teleskopröret på dammsugaren. Stick ihop golvmunstycket och utsugningsröret/teleskopröret. ELECTROMATIC

-borste Om dammsugaren är utrustad med en ELECTROMATIC

-borste, finns använd- nings- och underhållsanvisningarna i den bifogade bruksanvisningen. Bild Genom att trycka på skjutmanschetten i pilens riktning låser man upp teleskopröret och ställer in önskad längd. Bild Lås upp den undre sladdhållaren genom att vrida den, ta av sladden från den övre sladdhållaren. Stick in nätkontakten i vägguttaget. Bild Koppla på/stäng av dammsugaren med brytaren. Bild Sugkraften ställer man in genom att vrida på reglaget. Dammsugning Bild Ställa in golvmunstycket: Mattor och heltäckningsmattor => Släta golv => Dammsugning med dammsugarslang Bild a) Stäng av dammsugaren. b) Lås upp vridknappen genom att trycka den i pilens riktning och ställ in den på läget Dammsugarslang. c) Dra ut slangstutsen ur hållaren i pilens riktning.

Bild Stick på önskat tillbehör på dammsugarslangen eller utsugningsröret/teleskopröret. a) Fogmunstycke För rengöring av fogar och hörn. b) Möbelmunstycke För rengöring av stoppade möbler, gardiner m m. Bild a) Stäng av dammsugaren. b) Sätt tillbaka slangstutsen i hållaren. c) Lås upp vridknappen genom att trycka den i pilens riktning och vrid tillbaka den till läget Munstycke. Efter dammsugningen Bild Dra ut kontakten ur vägguttaget. Linda upp sladden på hakarna på dammsugarens baksida. Bild a) För förvaring av dammsugaren kan man hänga upp den i handtaget. b) Dammsugaren kan bäras i bärhandtaget. Byta filter Byta dammpåse Om indikering för byte av dammpåsen är helt fylld när dammsugarmunstycket är upp lyft från golvet, måste man byta dammpåse. Bild Öppna locket i pilens riktning, lyft av det från dammsugaren och lägg det åt sidan.

Bild Stäng dammpåsen genom att dra i förslutningsgreppet och lägg in en ny dammpåse.

Observera: Locket kan endast stängas med ilagd dammpåse. Vid dammsugning av fina dammpartiklar (t ex gips, cement osv), måste mikrofiltret rengöras eller bytas ut. Om indikeringen för byte av dammpåse fortfarande är fylld, kan vridknappen vara blockerad! Bild b) Lås upp vridknappen genom att trycka den i pilens riktning och vrid den till läget med pilen. Ta ut vridknappen och knacka ur den. b) Sätt tillbaka vridknappen och vrid den till önskat sugläge. Byta mikro-hygienfilter När byter man mikro-hygienfilter: Varje gång man öppnar en ny förpackning pappersdammpåsar. Bild

Öppna locket (se bild 11).

Dra ut filterhållaren och fäll upp den.

Släng det gamla mikro-hygienfiltret och lägg i ett nytt mikro-hygienfilter.

Sätt i filterhållaren i dammsugaren och stäng locket

Byta HEPA-filter Om dammsugaren är utrustad med ett HEPA-filter, måste detta bytas ut årligen. Bild

Öppna locket (se bild 11)

Sätt i det nya HEPA-filtret och stäng locket. Skötsel och vård Innan man rengör dammsugaren måste man stänga av den och dra ut kontakten ur vägguttaget. Dammsugare och tillbehörsdelar av plast kan rengöras med vanligt rengöringsmedel för plast.

Använd inte skurmedel, glasrengöringsmedel eller allrengöringsmedel. Sänk aldrig ner dammsugaren i vatten. Dammutrymmet kan vid behov dammsugas ur med en annan dammsugare eller rengöras med en torr dammtrasa/borste. Med förbehåll för tekniska ändringar.
