MANUAL DE USUARIO BHS4110 BOSCH

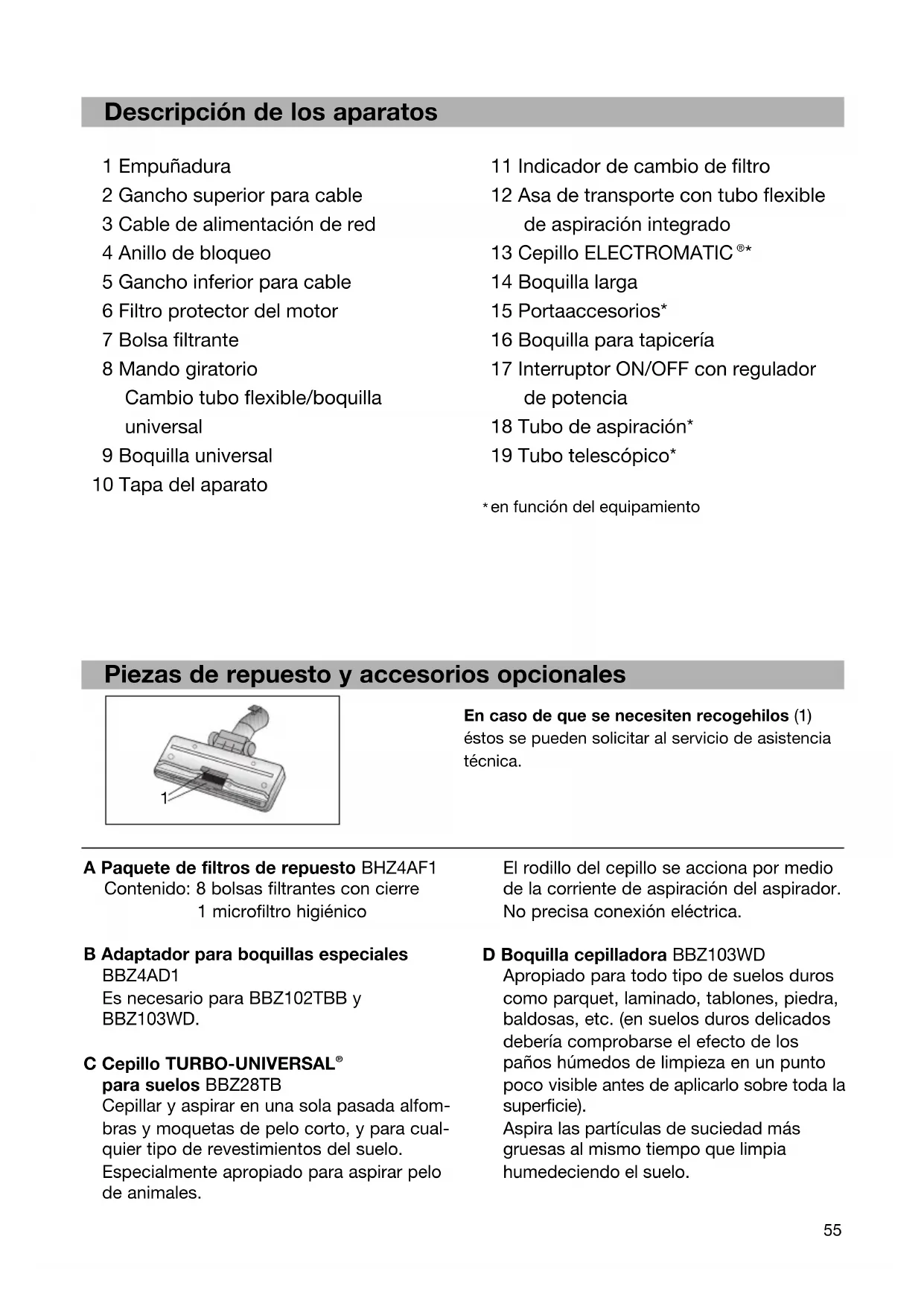

Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 5455 Descripción de los aparatos Piezas de repuesto y accesorios opcionales 1 Empuñadura 2 Gancho superior para cable 3 Cable de alimentación de red 4 Anillo de bloqueo 5 Gancho inferior para cable 6 Filtro protector del motor 7 Bolsa filtrante 8 Mando giratorio Cambio tubo flexible/boquilla universal 9 Boquilla universal 10 Tapa del aparato 11 Indicador de cambio de filtro 12 Asa de transporte con tubo flexible de aspiración integrado 13 Cepillo ELECTROMATIC

14 Boquilla larga 15 Portaaccesorios* 16 Boquilla para tapicería 17 Interruptor ON/OFF con regulador de potencia 18 Tubo de aspiración* 19 Tubo telescópico*

en función del equipamiento A Paquete de filtros de repuesto BHZ4AF1 Contenido: 8 bolsas filtrantes con cierre 1 microfiltro higiénico B Adaptador para boquillas especiales BBZ4AD1 Es necesario para BBZ102TBB y BBZ103WD. C Cepillo TURBO-UNIVERSAL

para suelos BBZ28TB Cepillar y aspirar en una sola pasada alfom- bras y moquetas de pelo corto, y para cual- quier tipo de revestimientos del suelo. Especialmente apropiado para aspirar pelo de animales. En caso de que se necesiten recogehilos (1) éstos se pueden solicitar al servicio de asistencia técnica. El rodillo del cepillo se acciona por medio de la corriente de aspiración del aspirador. No precisa conexión eléctrica. D Boquilla cepilladora BBZ103WD Apropiado para todo tipo de suelos duros como parquet, laminado, tablones, piedra, baldosas, etc. (en suelos duros delicados debería comprobarse el efecto de los paños húmedos de limpieza en un punto poco visible antes de aplicarlo sobre toda la superficie). Aspira las partículas de suciedad más gruesas al mismo tiempo que limpia humedeciendo el suelo.

Conservar las instrucciones de uso. En caso de entregar el aspirador a una tercera persona, adjuntar las instrucciones de uso. Uso de acuerdo con las especificaciones Este aspirador sólo está indicado para uso doméstico y no para aplicaciones industriales. Usar este aspirador exclusivamente de acuerdo con las indicaciones descritas en estas instrucciones de uso. El fabricante no se responsabiliza de los posibles daños causados por un uso que no se ajuste a las especificaciones o por un manejo erróneo. ¡Observar, por tanto, los siguientes consejos y advertencias con detenimiento! El aspirador deberá usarse sólo con:

piezas de repuesto originales, accesorios o accesorios opcionales El aspirador no es apropiado para:

aplicar sobre personas o animales

aspirar: - microorganismos - sustancias calientes, incandescentes, o nocivas para la salud - sustancias húmedas o líquidos - sustancias muy inflamables o explosivas. Consejos y advertencias de seguridad Este aspirador cumple las reglas reconocidas de la técnica y las correspondientes normas y disposiciones de seguridad. Certificamos la conformidad con las siguientes directrices europeas: 89/336/CEE (modificada por RL 91/263/CEE, 92/31/CEE y 93/68/CEE). 73/23/CEE (modificada por 93/68/CEE).

Conectar el aspirador de polvo según la placa de características y ponerlo en funcionamiento.

No aspirar nunca sin bolsa filtrante. => El aparato puede estropearse!

No permitir que los niños usen el aspirador si no están bajo la supervisión de un adulto.

No acercar las boquillas y los tubos a la cabeza cuando se esté aspirando. => ¡Peligro de lesiones!

No usar el cable de alimentación de red para llevar/transportar el aspirador.

Después de un funcionamiento continuo de varias horas, desenrollar por completo el cable de alimentación de red.

No tirar del cable de alimentación, sino del enchufe para desconectarlo de la red.

No colocar el cable de alimentación encima de bordes afilados ni aplastarlo.

Extraer el enchufe de conexión a la red antes de efectuar cualquier arreglo en el aspirador o sus accesorios.

No poner en marcha el aspirador si presenta algún desperfecto. En caso de haberlo, desenchufar el aparato. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 5657

Cualquier reparación o cambio de piezas de repuesto que sea necesario efectuar en el aspirador de polvo deberá ser realizada únicamente por el servicio de asistencia técnica autorizado.

Proteger el aspirador de las condiciones meteorológicas, la humedad y las fuentes de calor.

Desconectar el aparato cuando no se use.

Inutilizar inmediatamente los aparatos usados para poderlos eliminar según la normativa.

Por razones de seguridad, el aspirador está equipado con un dispositivo de protección contra sobrecalentamiento. Si se produce un bloqueo y el aparato se calienta demasiado, se desconectará automáticamente . Extraer el enchufe de conexión a la red y comprobar si la boquilla, el tubo de aspiración y el tubo flexible están atascados, o cambiar el filtro si fuera necesario. Una vez eliminado el fallo, dejar que el aparato se enfríe al menos durante 1 hora. Después el aparato estará otra vez listo para funcionar. Indicaciones para eliminar el material de embalaje

Embalaje El embalaje protege el aspirador de posibles desperfectos durante el transporte. Éste está compuesto por materiales no contaminantes y, por tanto, reciclables. Entregar los materiales de embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje "punto verde".

Aparatos usados Los aparatos usados contienen aún muchos materiales valiosos. Entregar por este motivo los aparatos usados en el comercio habitual o en el centro de reciclaje para su reaprovechamiento. Para obtener información sobre los diferentes modos de desguace actuales remitirse al comercio habitual o al distribuidor local.

Observaciones ¡Conectar el aparato únicamente a un enchufe que disponga de un fusible de al menos 16 A! Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 5758

¡Abrir los desplegables laterales! Puesta en marcha Variante A* Enclavar la empuñadura en el tubo de aspiración/tubo telescópico. Para retirar la empuñadura, pulsar el botón de enclavamiento y sacarla del tubo de aspiración/tubo telescópico. Girar a la posición el anillo de bloqueo situado en el aspirador de polvo e introducir el tubo de aspiración/tubo telescópico en la apertura. Asegurar dicho tubo de aspiración / tubo telescópico girando el anillo a la posición . Para retirar el tubo de aspiración/tubo telescópico, colocar de nuevo el anillo en posición y sacar el tubo de aspiración/tubo telescópico. Acoplar la boquilla universal y el aspirador de polvo. Variante B* Girar a la posición el anillo de bloqueo situado en el aspirador de polvo e introducir la empuñadura en la apertura. Asegurar la empuñadura girando el anillo a la posición . Para retirar la empuñadura, colocar de nuevo el anillo en posición y sacar la empuñadura. Insertar el tubo telescópico en el aparato. Acoplar la boquilla universal y el tubo telescópico. Cepillo ELECTROMATIC

, consultar los consejos y advertencias relativos al uso y mantenimiento contenidos en las instrucciones de uso adjuntas. Figura Desplazar el manguito desplazable en la dirección de la flecha para desenclavar el tubo telescópico y ajustar la posición deseada. Figura Desenclavar el portacables inferior girándolo; sacar el cable del portacables superior. Introducir el enchufe en la toma de corriente. Figura Conectar/desconectar el aspirador de polvo accionando el interruptor. Figura Ajuste de la potencia de aspiración girando el regulador. Aspirado Figura Ajustar la boquilla universal: Alfombras y moquetas => Suelos lisos =>

Aspirar con tubo flexible de aspiración Figura a) Desconectar el aparato. b) Desbloquear el mando giratorio pulsándolo en la dirección de la flecha y situarlo en posición para tubo flexible de aspiración. c) Retirar los empalmes sacándolos del soporte en la dirección de la flecha. Figura Acoplar los accesorios en el tubo flexible de aspiración o en el tubo de aspiración/tubo telescópico. a) Boquilla larga Para limpiar juntas y esquinas. b) Boquilla para tapicería Para limpiar muebles tapizados, cortinas, etc. Figura a) Desconectar el aparato. b) Insertar de nuevo los empalmes en el soporte. b) Desbloquear el mando giratorio pulsándolo en la dirección de la flecha y situarlo en la posición para boquilla universal. Tras el trabajo Figura Sacar el enchufe. Enrollar el cable en el gancho para cable situado en la parte posterior del aparato. Figura a) El aparato puede colgarse de la empuñadura para guardarlo. b) El aparato se puede transportar asiéndolo por el asa de transporte.

Cambio del filtro Cambio de la bolsa filtrante Si con la boquilla levantada del suelo se comprueba que el indicador de cambio de filtro está completamente lleno, debe cambiarse la bolsa filtrante. Figura Abrir la tapa en la dirección de la flecha, extraerla del aparato y apartarla. Figura Cerrar la bolsa filtrante tirando de la lengüeta de cierre, sacarla y colocar un bolsa nueva.

Atención: La tapa sólo se cierra si está colocada una bolsa filtrante. Después de haber aspirado partículas de polvo finas (p. ej., yeso, cemento, etc.), limpiar o cambiar el microfiltro. Si tras un cambio de filtro el indicador de cambio de filtro sigue figurando como lleno, puede ser que el mando giratorio esté bloqueado. Figura a) Desbloquear el mando giratorio pulsándolo en la dirección de la flecha y girarlo en la posición indicada con la flecha. Sacar el mando giratorio y sacudirlo b) Volver a colocar el mando y girarlo hasta la posición de aspiración deseada. Cambiar el microfiltro higiénico ¿Cuándo se cambia?: Con cada nuevo paquete de filtros de recambio de papel.

Quitar la sujeción del filtro y desplegarla.

Eliminar de la forma adecuada el microfiltro higiénico y colocar uno nuevo.

Colocar la sujeción del filtro en el aparato y cerrar la tapa Cambiar el filtro Hepa Si el aparato está equipado con un filtro Hepa, éste tendrá que cambiarse anualmente Figura

Introducir un filtro HEPA nuevo y cerrar la tapa.

Antes de cada limpieza, debe desconectarse el aspirador y extraerse el enchufe. El aspirador y los accesorios de plástico se pueden limpiar con un limpiador de plásticos convencional.

Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 122123 "Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos."
