ALB 36 LI - Soplador BOSCH - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato ALB 36 LI BOSCH en formato PDF.
| Tipo de producto | Soplador inalámbrico |
| Marca | Bosch |
| Modelo | ALB 36 LI |
| Tensión nominal | 36 V |
| Velocidad de flujo de aire máx. | 250 km/h |
| Peso (según EPTA 01:2014) | 2,3 a 2,9 kg (según batería) |
| Tipo de batería | Litio-Ion |
| Capacidades de batería compatibles | 1,3 / 2,0 / 2,6 / 4,0 Ah |
| Tiempo de carga (batería 1,3 Ah) | 55 min |
| Tiempo de carga (batería 2,0 Ah) | 70 min |
| Tiempo de carga (batería 2,6 Ah) | 95 min |
| Tiempo de carga (batería 4,0 Ah) | 140 min |
| Nivel de presión acústica | 78 dB(A) |
| Nivel de potencia acústica | 90 dB(A) |
| Valor de emisión vibratoria | 2,9 m/s² (incertidumbre 1,5 m/s²) |
| Rango de temperatura de carga | 0 °C a 45 °C |
| Rango de temperatura de uso | -20 °C a +40 °C |
| Dispositivo de seguridad de batería | Electronic Cell Protection (ECP) |
| Refrigeración activa de la batería | Sí (Active Air Cooling) |
| Tipo de cargador compatible | AL 3620 CV / AL 3640 CV / AL 36V-20 |
| Flujo de aire variable | Sí (regulador de velocidad) |
| Boquilla extraíble | Sí |
| Indicador de carga en batería | 3 LED verdes |
| Servicio posventa | Datos de contacto proporcionados (ver manual) |
Preguntas frecuentes - ALB 36 LI BOSCH
Preguntas de los usuarios sobre ALB 36 LI BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Soplador en formato PDF gratis! Encuentra tus instrucciones ALB 36 LI - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ALB 36 LI de la marca BOSCH.
MANUAL DE USUARIO ALB 36 LI BOSCH
Instrucciones de seguridad
¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del producto.
Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas.
Explicación de la simbología utilizada en el aparato para jardín
Advertencia general de peligro.
Lea las instrucciones de servicio con detenimiento.
Preste atención a que no sean lesionadas por cuerpos extraños proyectados las personas cercanas.
Advertencia: Mantenga una distancia de seguridad respecto al producto en funcionamiento.

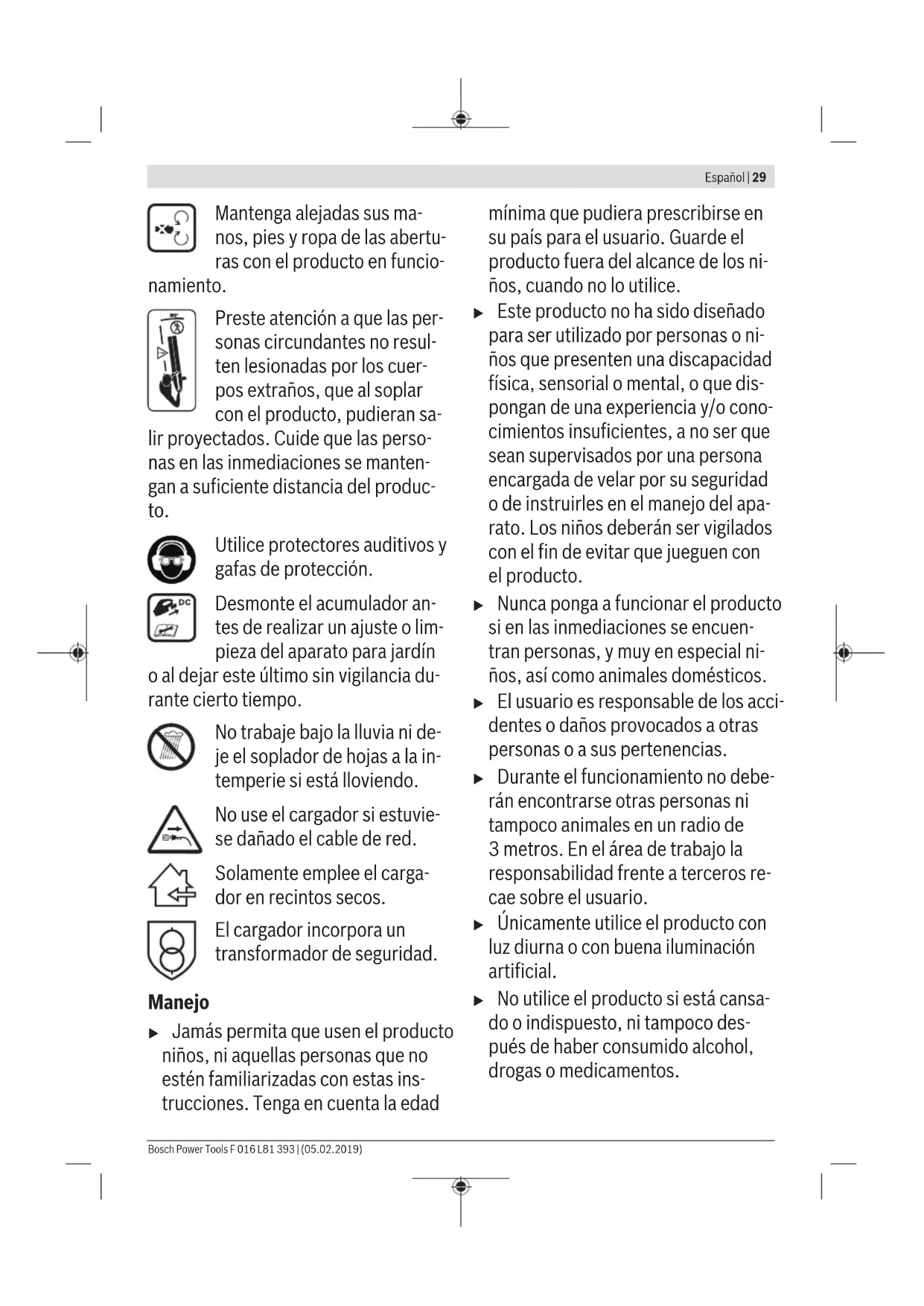

Soplador en funcionamiento. Mantenga alejadas sus manos, pies y ropa de las aberturas del producto en funcionamiento.
Mantenga alejadas sus manos, pies y ropa de las aberturas con el producto en funcionamiento.
Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que, al soplar con el producto, pudieran salir proyectados.
Cuide que las personas en las inmediaciones se mantengan a suficiente distancia del producto.
Utilice protectores auditivos y gafas de protección.
Desmonte el acumulador antes de realizar un ajuste o limpieza del aparato para jardín.
O al dejarlo sin vigilancia durante cierto tiempo.
No trabaje bajo la lluvia ni deje el soplador de hojas a la intemperie si está lloviendo.
No use el cargador si el cable de red estuviese dañado.
Solamente emplee el cargador en recintos secos.
El cargador incorpora un transformador de seguridad.
Manejo
Jamás permita que usen el producto niños, ni aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad
mínima que pudiera prescribirse en su país para el usuario. Guarde el producto fuera del alcance de los niños cuando no lo use.
- Este producto no ha sido diseñado para ser utilizado por personas o niños que presenten una incapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato. Los niños deben ser vigilados con el fin de evitar que jueguen con el producto.
- Nunca ponga a funcionar el producto si en las inmediaciones se encuentran personas, y muy en especial niños, como animales domésticos.
- El usuario es responsable de los accidentes o daños provocados a otras personas o a sus pertenencias.
- Durante el funcionamiento no deberán encontrarse otras personas ni tampoco animales en un radio de 3 metros. En el área de trabajo la responsabilidad frente a terceros recae sobre el usuario.
- Únicamente utilice el producto con luz diurna o con buena iluminación artificial. No utilice el producto si está cansado o indispuesto, ni tampoco cuando haya consumido alcohol, drogas o medicamentos.
No trabaje con el producto bajo condiciones climáticas adversas, especialmente si se avecina una tormenta. Siempre que utilice este producto proteja la parte superior de su cuerpo y los brazos con ropa fuerte. No use zapatos de goma abiertos ni sandalias cuando use el producto. Siempre use calzado fuerte y pantalones largos. - Cuide que la ropa que vaya suelta no sea aspirada hacia la toma de aire, ya que podría lesionarse. Solo deje funcionar el producto teniendo montada la boquilla. - Si lleva el pelo largo, recójaselo hacia atrás para evitar que sea aspirado hacia la toma de aire, ya que podría lesionarse. Examine con detenimiento el área a tratar y retire todos los alambres y demás cuerpos extraños que pudieran existir. - Antes de cada uso verifique si está dañado el cable de conexión o el de prolongación y sustitúyalos, si procede. Proteja los cables de conexión y de prolongación del calor, del aceite y de las esquinas agudas. Siempre mantenga el cable detrás del producto. Jamás trabaje con el producto si los dispositivos protectores o cubiertas estuviesen defectuosos, o sin estar montados los dispositivos de seguridad como, p. ej., el saco recogedor.
Siempre que utilice el producto, asegúrese antes de que estén montados todos los dispositivos protectores y las empuñaduras. Jamás intente poner en marcha un producto que no está completamente montado, o uno que haya sido modificado de forma inadmisible. Trabaje siempre con el producto sobre una base firme y mantenga el equilibrio en todo momento. Sea siempre consciente del entorno en el que trabaja y esté alerta para afrontar posibles peligros que pudiera no percibir mientras está soplando hojarasca. Evite posturas anormales y mantenga el equilibrio en todo momento. Mantenga siempre un paso firme y seguro al trabajar en pendientes. Camine siempre de forma pausada y nunca de forma apresurada. - Mantenga libres y limpias todas las rejillas de ventilación. Jamás sople suciedad/hojarasca en dirección a las personas situadas cerca. No transporte el producto sujetándolo del cable. Se recomienda usar una mascarilla protectora. Colóquese unas gafas de protección. No modifique de manera alguna el producto. Las modificaciones improcedentes pueden afectar a la se
guridad de su producto y provocar mayor ruido y vibraciones.
Un soplador o carcasa dañados (virutas, fisuras, muescas) suponen un mayor riesgo de lesión por los cuerpos extraños que pudieran salir proyectados. Si el soplador o carcasa ha sido dañado, consulte a la línea directa Bosch.
Indicaciones para el trato óptimo del acumulador
No intente abrir el acumulador. Podría provocar un cortocircuito.
Proteja el acumulador del calor excesivo (p. ej., también de una exposición prolongada al sol), del fuego, del agua y de la humedad. Existe el riesgo de explosión.
Si el acumulador se daña o se usa de forma inapropiada, puede que emane vapores. Ventile el aire y acuda a un médico si nota molestias. Los vapores pueden irritar las vías respiratorias. - Utilice el acumulador únicamente en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa. Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede tener un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse. No cortocircuite el acumulador. Existe el riesgo de explosión. Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.
Instrucciones de seguridad para cargadores
Lea íntegramente todas las indicaciones de seguridad e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, algo puede ocasionar una
descarga eléctrica, un incendio y/o lesión grave.
Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.
Únicamente utilice el cargador si conoce y domina todas sus funciones, o si ha sido instruido al respecto.
Jamás permita el uso de este cargador a niños, ni tampoco a personas
que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes y/o que no estén familiarizadas con estas instrucciones de uso. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario.
Vigile a los niños. Así se asegura que los niños no jueguen con el cargador. Cargue solamente acumuladores de iones de litio Bosch a partir de una calidad de 1,3 Ah (desde 10 elementos de acumulador). La tensión del acumulador debe corresponder a la tensión de carga del cargador. No cargue baterías no recargables. En caso de no atenerse a lo anterior, puede originarse un incendio o explosión.
No exponga el cargador a la lluvia y evite que penetren líquidos en su interior. La penetración de agua en el cargador aumenta el riesgo de electrocución.
- Mantenga el cargador limpio. La suciedad puede comportar un peligro de descarga eléctrica.
- Antes de cada uso, compruebe el cargador, el cable y el enchufe. No utilice el cargador si detecta daños. No abra por sí mismo el cargador y déjelo reparar únicamente por un profesional cualificado, empleando exclusivamente piezas de repuesto originales. Cargadores, cables y enchufes dañados comportan un mayor riesgo de electrocución. No opere el cargador sobre superficies fácilmente inflamables (por ejemplo, papel, tejidos, etc.) o en un entorno inflamable. Debido al calentamiento del cargador durante la carga, existe peligro de incendio. No cubra las rejillas de refrigeración del cargador. El cargador podría sobrecalentarse y averiarse. Para mayor seguridad, se recomienda emplear un interruptor diferencial con una corriente de disparo máx. de 30 mA. Siempre controle el interruptor diferencial antes de su uso.
Simbología
Los símbolos siguientes le ayudarán a identificar las instrucciones de servicio al leerlas. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor y de forma más segura el producto.
Símbolo Significado
| 1 | Dirección de Movimiento |
| 2 | Dirección de reccion |
| 3 | Conexión |
| 4 | Desconexión |
| 5 | Acción permitida |
| 6 | Acción prohibIDA |
| 7 | Sonido perceptible |
| 8 | Peso |
Utilización reglamentaria
Aparato para jardín diseñado para despejar y amontonar hojarasca y residuos del jardín como, p. ej., césped, ramas y agujas de los pinos.
Componentes principales (ver figura A)
La numeración de los componentes está referida a la imagen del producto en las páginas ilustradas.
(1) Interruptor de conexión/desconexión con ajuste de velocidad de soplado (2) Botón de desbloqueo de boquilla (3) Unidad motor (4) Botón de extracción del acumulador (5) Boquilla (6) Acumulador (7) Cargador
A) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios OPCIONALES se detalla en nuestro programa de accesorios.
Datos técnicos
Soplador de hojarasca ACCU ALB 36 LI
| N° de art. | 3 600 HA0 4.. | |
| Tensión nominal V 36 | ||
| Velocidad del aire km/h 250 | ||
| Peso según EPTA-Procedure 01:2014 kg 2,3/2,4/2,8/2,9 | ||
| N° de series ver planta de caracteristicas del aparato para jardín | ||
| Temperatura ambiente permitida | ||
| - Durante la energia 0 ... +45 | ||
| - Durante la operation y el almacenaje °C -20 ... +40 | ||
| Accumulador lones de litio | ||
| Tensión nominal V 36 | ||
| N° de art./capacidad | ||
| - 2 607 336 631 Ah 1,3 | ||
| - 2 607 336 913/1 607 A35 02V | Ah 2,0 | |
| - 2 607 336 107 Ah 2,6 | ||
| - 2 607 336 915/2 607 337 047 | Ah 4,0 | |
| N° de celdas | ||
| - 2 607 336 631 | 10 | |
| - 2 607 336 913/1 607 A35 02V | 10 | |
| - 2 607 336 107 | 20 |
F016L81393|05.02.2019
Bosch Power Tools
Soplador de hojarasca ACCU ALB 36 LI
| -2607336915/2607337047 | 20 |
Cargador AL 3620 CV AL 3640 CV AL 36V-20
| N° de art. EU 2 607 225 657 2 607 225 099 2 607 226 273 | ||
| UK 2 607 225 659 2 607 225 | 101 2 607 226 275 | |
| AU 2 607 225 661 2 607 225 | 661 2 607 226 277 | |
| KO 2 607 225 667 2 607 225 | 103 2 607 226 279 | |
| Corrente de energia A 2,0 4,0 2,0 | ||
| Tiempo de energia (acumulador descargado) | ||
| - Accumulator de 1,3 Ah min 55 45 - | ||
| - Accumulator de 2,0 Ah min 70 45 65 | ||
| - Accumulator de 2,6 Ah min 95 95 - | ||
| - Accumulator de 4,0 Ah min 140 140 125 | ||
| Peso según EPTA-Procedure 01:2014 | kg 0,55 0,55 0,55 | |
| Clase de protección | / / II / / II | / / II |
Información sobre ruidos y vibraciones
3600HA04..
Nivel de ruido emitido determinado según EN 50636-2-100.
El nivel de presión sonora típico del aparato, determinado con un bajo A, asciende a:
| - Nivel de presión sonora dB(A) | 78 | |
| - Nivel de potencia acústica dB(A) | 90 | |
| - Incertidumbre K dB | = 1,0 | |
| Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 50636-2-100 | ||
| - Valor de vibraciones generadas a h m/s2 | = 2,9 | |
| - Incertidumbre K m/s2 | = 1,5 | |
Montaje
Atención: Desconecte el aparato para jardín y retire el acumulador antes de realizar problemas de ajuste y limpieza.
Montaje de la boquilla (ver figura B)
Acople la boquilla (5) a la unidad motor. Tenga cuidado de no pillarse los dedos al realizar el montaje.
Montaje y desmontaje del acumulador (ver figura C)
Observación: El uso de acumuladores inapropiados puede hacer que el aparato no funcione bien o que se dañe.
Inserte el acumulador (6) cargado. Asegúrese de haber introducido hasta el tope el acumulador.
Para retirar el acumulador (6) del aparato, accione el botón de extracción y saque el acumulador.
Puesta en marcha
Desmonte el acumulador antes de manipular el aparato para jardín (p. ej. en el mantenimiento, cambio de útil, etc.), así como al transportarlo y guardarlo. En caso contrario podrá accidentarse al accionar fortuitamente el interruptor de conexión/desconexión. El aparato para jardín sigue soplando aire durante unos segundos tras su desconexión. Deje que el motor se detenga completamente antes de volver a conectarlo. No desconecte y conecte consecutivamente el aparato para jardín.
Carga del acumulador
Preste atención a la tensión de red. La tensión de alimentación debe coincidir con aquella indicada en la
placa de características del cargador. Los cargadores para 230 V pueden funcionar también a 220 V.
El acumulador está equipado con un control de temperatura que únicamente permite su recarga dentro de un margen de temperatura entre 0 °C y 45 °C. De esta manera se consigue una elevada vida útil del acumulador.
Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.
El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.
El acumulador de iones de litio va protegido contra altas descargas por "Electronic Cell Protection (ECP)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar el aparato: El aparato para jardín deja entonces de funcionar.
No continúe accionando el interruptor de conexión/desconexión en el caso de una desconexión automática del aparato. El acumulador podrá dañarse.
Proceso de carga
Una vez conectado el cargador a la red, el proceso de carga comienza nada más introducir el acumulador en el cargador. Gracias al inteligente procedimiento de carga realizado, el estado de carga del acumulador es detectado automáticamente y se recarga con la corriente de carga óptima en función de su temperatura y tensión.
Con ello se protege el acumulador y se mantiene siempre completamente cargado al conservarlo en el cargador.
Significado de los elementos indicadores en el cargador (AL 3620 CV/AL 3640 CV/AL 36V-20)
Proceso de carga rápida
El proceso de carga se señaliza mediante un parpadeo rápido del indicador de carga verde del acumulador.
Indicador del acumulador: Durante el proceso de carga se encienden uno tras otro los tres LED verdes y se apagan brevemente. El acumulador está completamente cargado cuando los tres LED verdes permanecen encendidos. Aprox. 5 horas después de haber cargado completamente el acumulador, los tres indicadores verdes se vuelven a apagar.
Observación: El proceso de carga solo se puede llevar a cabo si la temperatura del acumulador se encuentra dentro del margen admisible, ver apartado "Datos técnicos".
Acumulador cargado
La luz fija en el indicador de carga verde señaliza que el acumulador está plenamente cargado.
Si no está montado ningún acumulador, la luz fija del indicador de carga del acumulador señala que el enchufe está conectado a la red y que el cargador se encuentra en disposición de funcionamiento.
Temperatura del acumulador inferior a 0°C o superior a 45°C
La luz fija del indicador de carga rojo del acumulador señala que la temperatura del acumulador se encuentra fuera del margen de
temperatura de carga admisible, ver apartado "Datos Técnicos". En el momento de alcanzarse una temperatura situada dentro del margen admisible, el cargador cambia automáticamente a carga rápida.
Si la temperatura del acumulador se encuentra fuera del margen admisible para la carga, al insertarlo en el cargador se enciende el LED rojo del acumulador.
No es posible realizar el proceso de carga
Si el fallo en el proceso de carga obedeciese a otro motivo, ello es señalizado mediante el parpadeo del indicador LED rojo.
El acumulador no puede cargarse, ya que no es posible iniciar el proceso de carga (ver apartado "Localización de fallos").
Indicaciones para la energía
En caso de efectuar recargas continuas o muy seguidas, puede que llegue a calentarse el cargador. Esto no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador.
Si antes de haberlo recargado, el tiempo de funcionamiento del acumulador fuese muy corto, ello es síntoma de que está agotado y deben sustituirse.
Observe las indicaciones referentes a la eliminación.
Refrigeración del acumulador (Active Air Cooling)
La regulación del ventilador integrado en el cargador vigila la temperatura del acumulador colocado. Si la temperatura del acumulador fuese superior a 30°C, este es refrigerado por el ventilador hasta que la temperatura de carga sea óptima. El ventilador conectado genera un ruido de ventilación.
Si el ventilador no está funcionando, la temperatura del acumulador se incluye en el margen de temperatura óptimo o el ventilador está averiado. En este último caso se alarga el tiempo preciso para cargar el acumulador.
Indicaciones para la carga
En caso de efectuar recargas continuas o muy seguidas, puede que llegue a calentarse el cargador. Esto no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador.
Si antes de haberlo recargado, el tiempo de funcionamiento del acumulador fuese muy corto, ello es síntoma de que está agotado y deben sustituirse.
Observe las indicaciones referentes a la eliminación.
Manejo
Atención: Desconecte el aparato para jardín y retire el acumulador antes de realizar problemas de ajuste y limpieza.
Conexión / desconexión (ver figura D)
Para la conexión, gire hacia atrás el interruptor de conexión/desconexión (1).
La velocidad del aire de soplado es ajustable. Para aumentar la velocidad del aire de soplado, siga girando hacia atrás el interruptor de conexión/desconexión (1). Para reducir la velocidad del aire de soplado, gire hacia delante el interruptor de conexión/desconexión (1).
Para la desconexión, gire totalmente hacia delante el interruptor de conexión/desconexión (1).
Desmontaje (ver figura B)
Presione el botón (2) y retire la boquilla (5).
Instrucciones de trabajo (ver figura E)
Trabaje siempre guiando el aparato para jardín a una altura aproximada de 3 cm respecto al suelo.
No intente recoger con el soplador materiales calientes, combustibles o explosivos.
Localización de fallos
Soplador de hojarasca ACCU
| Síntoma Posible causa Solución | |
| El aparato para jardín no funciona | Accumulador descargado Recargue el acumulador |
| Accumulador demasiado frío o demasiado caliente Dejar que se caliente/efrie el acumulador | |
| Aparato para jardín defectuoso Acudir al serviceño Tecnico | |
| Cabledo interior de laquina defectuoso Acudir al serviceño Tecnico | |
| El aparato para jardín funciona de forma in-terminente | Interruptor de connexion/defconexión defectuoso Acudir al serviceño Tecnico |
| Vibraciones o ruidos fuertes | Aparato para jardín defectuoso Acudir al serviceño Tecnico |
| Tiempo de operación reducido tras cada re-carga del acumulador | El acumulador no ha sido utilisé durante largo tiempo o solamente ha sido utilizado brevemente Cargar Completely el acumulador; ver también "Indicaciones para la carga" |
| Accumulador descargado o defectuoso Sustituir acumulador | |
| Toma/salida de aire obturada Desobturar toma/salida de aire | |
| El aparato para jardín no sopla | Boquilla obturada Desobturar boquilla |
| No es possible acoplar la boquilla | Montaje incorrecto ver "Montaje" |
Acumulador y cargador
| Sintomas Posible causa Soluciones | ||
| Elindicador rojo deerga del acumuladorparpadeaNo es possible realizarel procesodearga | Accumulador mal montado Montar correctamente el acumulador en el cargador | |
| Contactos sucios del acumulador Limpiar los contactos del acumulador, p. ej., metiendolo y sacándolo repetidamente, o bien, sus-tituir el acumulador | ||
| Accumulador defectuoso Sustituir accumulator | ||
| Losindicadores de car-gagdel acumulador no se encienden | El enchufe de red del cargador no está correcta-mente connectado | Introducir Completely el enchufe en la toma de corriente |
36 | Español
Síntomas Posible causa Soluciones
Toma de corriente, cable de red o cargador defectuoso
Verifique la tensión de red, y si fuese preciso, acuda a un servicio técnico autorizado para herramientas eléctricas Bosch para hacer revisar el cargador.
Mantenimiento y servicios (ver figura F)
Atención: Desconecte el aparato para jardín y retire el acumulador antes de realizar ajustes y limpieza.
Mantenimiento, limpieza y almacenaje
Siempre mantenga limpio el producto para trabajar con eficacia y seguridad.
Para lograr una operación óptima, limpie el ventilador y el área circundante al mismo antes de cada uso.
Siempre mantenga limpios el producto y las rejillas de ventilación para poder trabajar con eficacia y fiabilidad. Limpie el producto o el saco recogedor con un paño húmedo.
Jamás proyecte agua contra el producto. Nunca sumerja en agua el producto.
Guarde el producto en un lugar seguro y seco, fuera del alcance de los niños.
No deposite ningún objeto sobre el producto.
Cuidado del acumulador
Para asegurar un aprovechamiento óptimo del acumulador, tenga en cuenta las siguientes indicaciones y medidas:
- Proteja el acumulador de la humedad y del agua.
- Únicamente almacene el acumulador a una temperatura situada entre -20 °C y 50 °C. No deje, p. ej., el acumulador dentro del coche en el verano.
- Guarde el acumulador por separado, sin tenerlo montado en el aparato para jardín.
- No deje el acumulador en el aparato para jardín si este está directamente expuesto al sol. La temperatura ideal para almacenar el acumulador es de 5 °C. Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.
Si antes de haberlo recargado, el tiempo de funcionamiento del acumulador fue muy corto, ello es síntoma de que está agotado y deben sustituirse.
Servicio técnico y atención al cliente
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pagar la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531 554
Argentina
Robert Bosch Argentina S.A.
Calle Blanco Encalada 250 - San Isidro
Código Postal B1642AMQ
Ciudad Autónoma de Buenos Aires
www.argentina.bosch.com.ar
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia - Santiago de Chile
Buzón Postal 7750000
Tel.: (56) 02 782 0200
www.bosch.cl
Ecuador
Robert Bosch Sociedad Anónima
Av. Rodrigo Chávez Gonzalez Parque Empresarial Colón
Edif. Coloncorp Piso 1 Local 101-102,
Guayaquil
Tel.: (593) 42204000
E-mail: ventas@bosch.com.ec
www.bosch.ec
México
Robert Bosch S. de R.L. de C.V.
www.bosch-herramientas.com.mx
Perú
Robert Bosch S.A.C.
Av. Primavera 781 Piso 2, Urbanización Chacarilla San Borja Lima
Tel.: (51) 1706 1100
www.bosch.com.pe
Venezuela
Robert Bosch S.A.
Calle Vargas con Buen Pastor, Edif. Alba, P-1, Boleita Norte, Caracas 1071
Tel.: (58) 212 207-4511
www.boschherramientas.com.ve
Transporte
Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el envío por terceros (p. ej., transporte aéreo o por agencia de transporte) deben considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso debe recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.
Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos, cúbralos con cinta adhesiva y embale el acumulador de forma que este no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.
Eliminación
Los aparatos para jardín, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio
ambiente.
¡No arroje los aparatos para jardín, acumuladores o pilas a la basura!
Sólo para los países de la UE:
Los aparatos eléctricos y electrónicos inservibles, así como los acumuladores/pilas defectuosos o agotados, deberán acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2012/19/EU y 2006/66/CE, respectivamente.
Acumuladores/pilas:
Iones de litio:
Observe las indicaciones comprendidas en el apartado (ver "Transporte", página 37).
El símbolo es solamente válido si también se encuentra sobre la placa de características del producto fabricado.
Portugués
Carregar o acumulador
Proceso de energía rápido
Acumulador y cargador
Tratamiento del acumulador
F016L81393|05.02.2019)
Bosch Power Tools
3600HAO4..
(7)
- MANEJO
- INDICACIONES PARA EL TRATO ÓPTIMO DEL ACUMULADOR
- INSTRUCCIONES DE SEGURIDAD PARA CARGADORES
- SIMBOLOGÍA
- UTILIZACIÓN REGLAMENTARIA
- COMPONENTES PRINCIPALES (VER FIGURA A)
- DATOS TÉCNICOS
- INFORMACIÓN SOBRE RUIDOS Y VIBRACIONES
- MONTAJE
- MONTAJE DE LA BOQUILLA (VER FIGURA B)
- MONTAJE Y DESMONTAJE DEL ACUMULADOR (VER FIGURA C)
- PUESTA EN MARCHA
- CARGA DEL ACUMULADOR
- PLACA DE CARACTERÍSTICAS DEL CARGADOR. LOS CARGADORES PARA 230 V PUEDEN FUNCIONAR TAMBIÉN A 220 V
- PROCESO DE CARGA
- SIGNIFICADO DE LOS ELEMENTOS INDICADORES EN EL CARGADOR (AL 3620 CV/AL 3640 CV/AL 36V-20)
- PROCESO DE CARGA RÁPIDA
- ACUMULADOR CARGADO
- TEMPERATURA DEL ACUMULADOR INFERIOR A 0°C O SUPERIOR A 45°C
- NO ES POSIBLE REALIZAR EL PROCESO DE CARGA
- INDICACIONES PARA LA ENERGÍA
- REFRIGERACIÓN DEL ACUMULADOR (ACTIVE AIR COOLING)
- INDICACIONES PARA LA CARGA
- CONEXIÓN / DESCONEXIÓN (VER FIGURA D)
- DESMONTAJE (VER FIGURA B)
- INSTRUCCIONES DE TRABAJO (VER FIGURA E)
- LOCALIZACIÓN DE FALLOS
- SÍNTOMAS POSIBLE CAUSA SOLUCIONES
- MANTENIMIENTO Y SERVICIOS (VER FIGURA F)
- MANTENIMIENTO, LIMPIEZA Y ALMACENAJE
- CUIDADO DEL ACUMULADOR
- SERVICIO TÉCNICO Y ATENCIÓN AL CLIENTE
- ESPAÑA
- ARGENTINA
- CHILE
- ECUADOR
- MÉXICO
- PERÚ
- VENEZUELA
- TRANSPORTE
- ELIMINACIÓN
- SÓLO PARA LOS PAÍSES DE LA UE
- ACUMULADORES/PILAS
- PORTUGUÉS
- CARREGAR O ACUMULADOR
- PROCESO DE ENERGÍA RÁPIDO
- ACUMULADOR Y CARGADOR
- TRATAMIENTO DEL ACUMULADOR
Marca : BOSCH
Modelo : ALB 36 LI
Categoría : Soplador
