Produkttyp	Akku-Laubbläser
Marke	Bosch
Modell	ALB 36 LI
Nennspannung	36 V
Max. Luftstromgeschwindigkeit	250 km/h
Gewicht (gemäß EPTA 01:2014)	2,3 bis 2,9 kg (je nach Akku)
Akkutyp	Lithium-Ion
Kompatible Akkukapazitäten	1,3 / 2,0 / 2,6 / 4,0 Ah
Ladezeit (Akku 1,3 Ah)	55 min
Ladezeit (Akku 2,0 Ah)	70 min
Ladezeit (Akku 2,6 Ah)	95 min
Ladezeit (Akku 4,0 Ah)	140 min
Schalldruckpegel	78 dB(A)
Schallleistungspegel	90 dB(A)
Vibrationsemissionswert	2,9 m/s² (Unsicherheit 1,5 m/s²)
Ladetemperaturbereich	0 °C bis 45 °C
Betriebstemperaturbereich	-20 °C bis +40 °C
Akkusicherheitsvorrichtung	Electronic Cell Protection (ECP)
Aktive Akkukühlung	Ja (Active Air Cooling)
Kompatibler Ladegerättyp	AL 3620 CV / AL 3640 CV / AL 36V-20
Variabler Luftstrom	Ja (Drehzahlregler)
Abnehmbare Düse	Ja
Ladezustandsanzeige am Akku	3 grüne LEDs
Kundendienst	Kontaktdaten siehe Bedienungsanleitung

Häufig gestellte Fragen - ALB 36 LI BOSCH

Was tun, wenn mein Laubbläser nicht funktioniert?

Überprüfen Sie zuerst den Akku: Ist er geladen? Wenn ja, prüfen Sie die Temperatur (zu heiß/zu kalt). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst von Bosch.

Wie lade ich den Akku richtig?

Verwenden Sie nur das mitgelieferte Bosch-Ladegerät (AL 3620 CV oder ähnlich). Schließen Sie das Ladegerät an eine 230-V-Steckdose an und setzen Sie den Akku ein. Die grüne LED blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku voll ist. Die Temperatur sollte zwischen 0 °C und 45 °C liegen.

Kann ich den Laubbläser im Regen verwenden?

Nein, der Laubbläser darf nicht im Regen oder in feuchter Umgebung verwendet werden. Es besteht die Gefahr eines Stromschlags und von Beschädigungen. Lagern Sie ihn an einem trockenen Ort.

Wie montiere und demontiere ich die Düse?

Zum Montieren der Düse schieben Sie sie auf das Motorgehäuse, bis Sie ein Klicken hören. Zum Demontieren drücken Sie die Entriegelungstaste (2) und ziehen die Düse ab. Achten Sie darauf, Ihre Finger nicht einzuklemmen.

Wie reinige ich meinen Laubbläser?

Entfernen Sie vor der Reinigung den Akku. Reinigen Sie das Gebläse und den Bereich um das Gebläse mit einem feuchten Tuch. Sprühen Sie kein Wasser und tauchen Sie das Gerät nicht unter. Reinigen Sie die Lüftungsschlitze des Akkus mit einer weichen Bürste.

Welche Akkus sind kompatibel?

Der Laubbläser ALB 36 LI ist mit Bosch 36 V Lithium-Ion-Akkus mit Kapazitäten von 1,3 Ah, 2,0 Ah, 2,6 Ah und 4,0 Ah kompatibel. Referenzen: 2607336631, 2607336913, 2607336107.

Warum sinkt die Akkulaufzeit?

Wenn die Laufzeit nach vollständigem Laden abnimmt, ist der Akku möglicherweise verschlissen und muss ersetzt werden. Überprüfen Sie auch, ob die Lufteinlässe frei sind und die Düse nicht blockiert ist.

Wie lagere ich den Akku?

Lagern Sie den Akku getrennt an einem trockenen Ort bei einer Temperatur zwischen -20 °C und 50 °C. Vermeiden Sie direkte Sonneneinstrahlung und lassen Sie ihn im Sommer nicht im Auto. Die ideale Lagertemperatur liegt bei 5 °C.

Wie transportiere ich den Akku sicher?

Lithium-Ionen-Akkus unterliegen den Vorschriften für Gefahrgut. Stellen Sie beim Transport sicher, dass das Gehäuse unbeschädigt ist, bedecken Sie die Kontakte und verpacken Sie den Akku so, dass er sich nicht bewegen kann.

Wo finde ich Ersatzteile?

Sie können Ersatzteile beim Bosch-Kundendienst online unter www.bosch-pt.com oder telefonisch bestellen. Für Deutschland: 0800 7267227. Geben Sie die auf dem Typenschild angegebene Artikelnummer (3600HA04..) an.

BEDIENUNGSANLEITUNG ALB 36 LI BOSCH

de Originalbetriebsanleitung

en Original instructions

ir Nolice originale

es Manual original

pt Manual original

It is originally original oNorspronklenke gebruksaanwirzing

da Original bruigsanvisning

sv Bruksarvesing i original

no Original driftsinstrules

Akkuperalset ojeet

el Pnurrno oBnny gonnc

tr Original sletme talmat

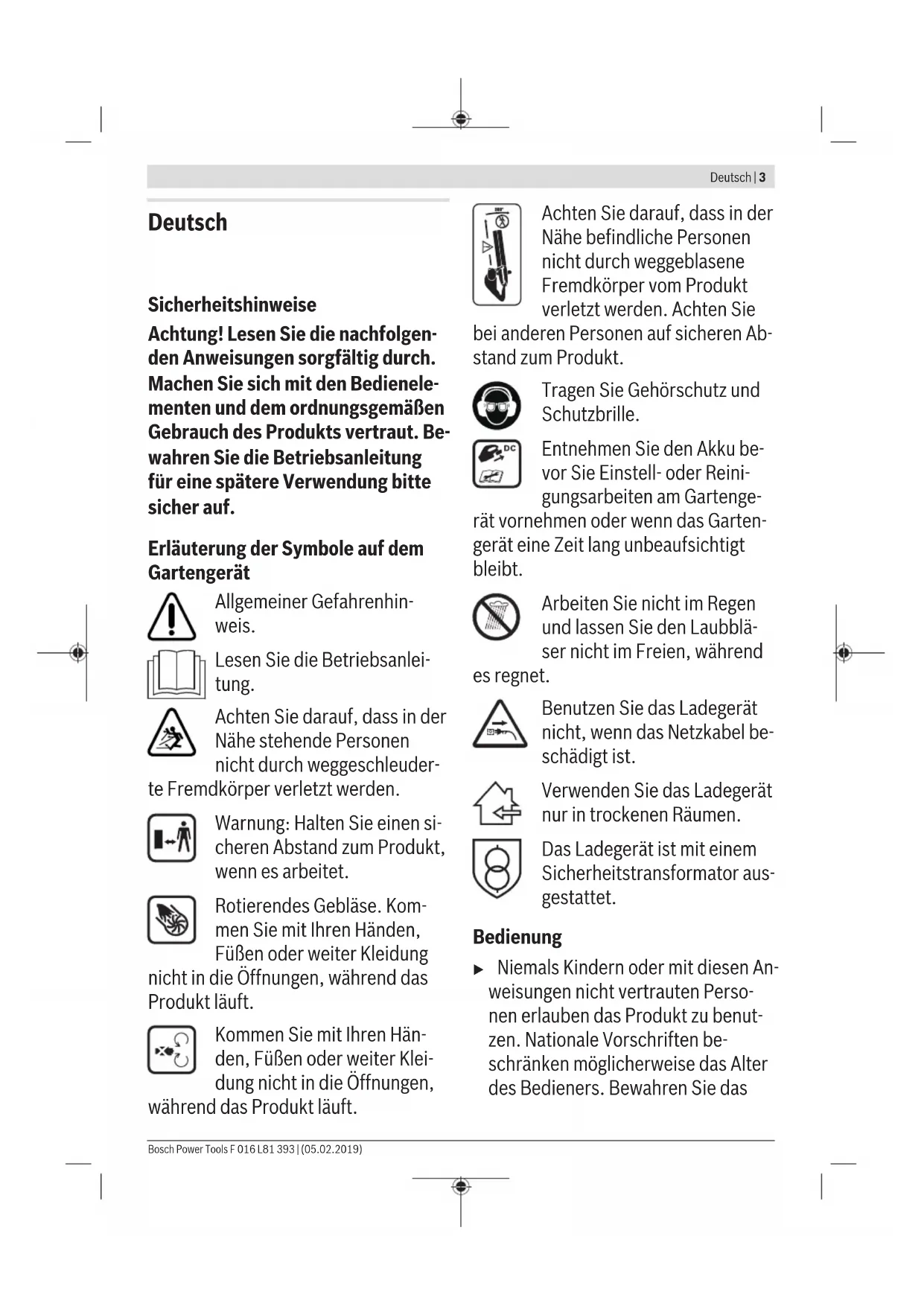

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung sicher auf.

Erläuterung der Symbole auf dem Gartengerät

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Körper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.

Rotierendes Gebläse. Kommen Sie mit Ihren Händen, Füßen oder weiter Kleidung nicht in die Öffnungen, während das Produkt läuft.

Kommen Sie mit Ihren Händen, Füßen oder weiter Kleidung nicht in die Öffnungen, während das Produkt läuft.

Achten Sie darauf, dass in der Nähe befindliche Personen nicht durch weggeblasene Fremdkörper vom Produkt verletzt werden. Achten Sie

bei anderen Personen auf sicheren Abstand zum Produkt.

Tragen Sie Gehörschutz und Schutzbrille.

Entnehmen Sie den Akku, bevor Sie Einstell- oder Reinigungsarbeiten am Gartengerät vornehmen oder wenn das Gartengerät eine Zeit lang unbeaufsichtigt bleibt.

rat vornehmen oder wenn das Gartengerät eine Zeit lang unbeaufsichtigt bleibt.

Arbeiten Sie nicht im Regen und halten Sie den Laubläser nicht im Freien, während er in Betrieb ist.

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.

Bedienung

Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das

Produkt für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.

• Dieses Produkt ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Produkt zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Betreiben Sie das Produkt niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Während des Betriebs dürfen sich im Umkreis von 3 Metern keine anderen Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.
• Verwenden Sie das Produkt nur bei Tageslicht oder gutem künstlichen Licht. Benutzen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

Bei schlechten Wetterbedingungen, insbesondere bei einem aufziehenden Gewitter, nicht mit dem Produkt arbeiten. Tragen Sie beim Gebrauch dieses Produkts immer feste Bekleidung an Oberkörper und Armen. Benutzen Sie keine offenen Gummischuhe oder Sandalen, wenn Sie das Produkt benutzen. Tragen Sie stets festes Schuhwerk und eine lange Hose. Achten Sie darauf, dass lose Kleidung nicht in die Luftzufuhr hineingezogen wird, da dies zu Verletzungen führen könnte. Betreiben Sie das Produkt nur mit montierter Düse. Achten Sie darauf, dass lange Haare zurückgebunden sind und nicht in die Luftzufuhr hineingezogen werden, da dies zu Verletzungen führen könnte. Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie alle Drähte und sonstige Fremdkörper. Überprüfen Sie die Anschlussleitung/das Verlängerungskabel vor jedem Gebrauch auf Beschädigungen und wechseln Sie diese/s ggf. aus. Schützen Sie die Anschlussleitung/das Verlängerungskabel vor Hitze, Öl und scharfen Kanten. Führen Sie das Kabel stets nach hinten vom Produkt weg.

Betreiben Sie das Produkt niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, z. B. Auffangsack. Stellen Sie sicher, dass alle mitgelieferten Griffe und Schutzvorrichtungen beim Betrieb des Produktes montiert sind. Versuchen Sie niemals, ein unvollständig montiertes Produkt oder ein Produkt mit nicht zulässigen Modifikationen in Betrieb zu nehmen. Achten Sie beim Betrieb des Produkts stets auf einen sicheren Stand und halten Sie stets das Gleichgewicht. Seien Sie sich Ihrer Umgebung bewusst und auf mögliche Gefahrenmomente gefasst, die Sie während des Laubblasens möglicherweise nicht hören. Vermeiden Sie eine abnormale Körperhaltung und halten Sie stets das Gleichgewicht. Achten Sie auf schrägen Flächen stets auf sicheren Tritt. Gehen Sie stets ruhig, niemals schnell laufen. Halten Sie sämtliche Kühlluftöffnungen frei von Schmutz. Blasen Sie Schmutz/Laub nie in die Richtung von in der Höhe stehenden Personen. Tragen Sie das Produkt nicht am Kabel. Es wird empfohlen, eine Atemschutzmaske zu tragen.

Tragen Sie eine Schutzbrille.

Nehmen Sie keine Veränderungen am Produkt vor. Unzulässige Veränderungen können die Sicherheit Ihres Produkts beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen. Ein beschädigtes Gebläse oder Gehäuse (Späne, Risse, Kerben) erhöht das Risiko für Verletzungen durch weggeschleuderte Fremdkörper. Wenn das Gebläse oder Gehäuse beschädigt sind, kontaktieren Sie die Bosch-Hotline.

Hinweise für den optimalen Umgang mit dem Akku

Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze (z. B. auch vor dauernder Sonneneinstrahlung), Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt. Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Sicherheitshinweise für Ladegeräte

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.

Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Ladegerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.

Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.

Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 1,3 Ah (ab 10 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr.

Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.

Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.

Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren. Für erhöhte elektrische Sicherheit wird empfohlen, einen Fehlerstrom-Schutzschalter mit einem max. Auslösestrom von 30 mA zu verwenden. Prüfen Sie Ihren FI-Schutzschalter stets vor Gebrauch.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft, das Produkt besser und sicher zu gebrauchen.

Symbol	Bedeutung
↑	Bewegungsrichtung
↓	Reaktionsrichtung
■	Einschalten
○	Ausschalten
✓	Gestattete Handlung
×	Verbotene Handlung
CLICK	Höbares Geräusch
■	Gewicht

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist bestimmt zum Zusammenblasen von Laub und Gartenabfällen, wie z. B. Gras, Zweige und Kiefernnadeln.

Abgebildete Komponenten (siehe Bild A)

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Produkts auf den Grafikseiten.

(1) Ein-/Ausschalter mit Regler für die Luftstromgeschwindigkeit (2) Taste zum Entriegeln von Düse (3) Motoreinheit (4) Akku-Entriegelungstaste (5) Düse (6) Akku

(7) Ladegerät

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Akku-Laubgebäufe ALB 36 LI
Sachnummer
Nennspannung V 36
Luftstromgeschwindigkeit km/h 250
Gewicht entsprechend EPTA-Procedure 01:2014	kg 2,3/2,4/2,8/2,9
Seriennummer siehe Typenschild am Gartenerät
erlaubte Umgebungstemperatur
- beim Laden °C 0 ... +45
- bei Betrieb und Lagerung °C -20 ... +40
Akku Li-lonen
Nennspannung V 36
Sachnummer/Kapazität
- 2 607 336 631 Ah 1,3
- 2 607 336 913/1 607 A35 02V	Ah 2,0
- 2 607 336 107 Ah 2,6
- 2 607 336 915/2 607 337 047	Ah 4,0
Anzahl der Akkuzellen
- 2 607 336 631 10
- 2 607 336 913/1 607 A35 02V
- 2 607 336 107 20
- 2 607 336 915/2 607 337 047

Ladegerät		AL 3620 CV	AL 3640 CV	AL 36V-20
Sachnummer	EU	2 607 225 657	2 607 225 099	2 607 226 273
	UK	2 607 225 659	2 607 225 101	2 607 226 275
	AU	2 607 225 661	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 225 103	2 607 226 279
Ladestrom	A	2,0	4,0	2,0
Ladezeit (Akku ent laden)
- Akku mit 1,3 Ah	min	55	45	-
- Akku mit 2,0 Ah	min	70	45	65
- Akku mit 2,6 Ah	min	95	95	-
- Akku mit 4,0 Ah	min	140	140	125
Gewicht entsprechendEPTA-Procedure01:2014	kg	0,55	0,55	0,55
Schutzklasse		☐/II	☐/II	☐/II

Geräusch-/Vibrationsinformation

	3 600 HA0 4..
Gerauschemissionswerte ermittelt entsprechend EN 50636-2-100
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
- Schaldruckpegel dB(A)	78
- Schalleistungspegel dB(A)	90
- Unsicherheit K dB	= 1,0
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 50636-2-100
- Schwingungsemissionswert a h m/s2	= 2,9
- Unsicherheit Km/s	= 1,5

Montage

Achtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden.

Düse montieren (siehe Bild B)

Schieben Sie die Düse (5) auf die Motoreinheit. Achten Sie bei der Montage darauf, sich nicht die Finger einzuklemmen.

Akku einsetzen/entnehmen (siehe Bild C)

Hinweis: Werden nicht geeignete Akkus verwendet, kann es zu Fehlfunktionen oder zur Beschädigung des Geräts führen. Setzen Sie den geladenen Akku (6) ein. Stellen Sie sicher, dass der Akku vollständig eingesetzt ist.

Zur Entnahme des Akkus (6) aus dem Gerät drücken Sie die Akku-Entriegelungstaste und ziehen den Akku heraus.

Inbetriebnahme

Nehmen Sie den Akku vor allen Arbeiten am Gartengerät (z. B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Gartengerät. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Das Gartengerät läuft nach dem Ausschalten noch für einige Sekunden nach (anhaltender Luftstrom). Lassen Sie den Motor auslaufen, bevor Sie es wieder einschalten. Schalten Sie das Gartengerät nicht direkt nacheinander aus und wieder ein.

Akku laden

• Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben werden.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0°C

und 45°C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gerät durch eine Schutzschaltung abgeschaltet: Das Gartengerät arbeitet nicht mehr.

Drücken Sie nach dem automatischen Abschalten des Geräts nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegeräts in die Steckdose gesteckt und der Akku in das Ladegerät eingesetzt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente am Ladegerät (AL 3620 CV/AL 3640 CV/AL 36V-20)

Schnelladevorgang

Der Schnelladevorgang wird durch Blinken der grünen Akku-Ladeanzeige signalisiert.

Anzeigeelement am Akku: Während des Ladevorgangs leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder.

Anzeigeelement am Akku: Während des Ladevorgangs leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder.

Hinweis: Der Schnelladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“.

Akku geladen

Das Dauerlicht der grünen LED-Anzeige signalisiert, dass der Akku vollständig aufgeladen ist.

Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert.

Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden.

Ohne eingesteckten Akku signalisiert das Dauerlicht der LED-Anzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Akku-Temperatur unter 0°C oder über 45°C

Das Dauerlicht der roten LED-Anzeige signalisiert, dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches

ist, siehe Abschnitt „Technische Daten". Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um.

Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus.

Kein Ladevorgang möglich

Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige signalisiert.

Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche").

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Akku-Kühlung (Active Air Cooling)

Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch.

Liegt die Akkutemperatur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch.

Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defekt. In diesem Fall verlängert sich die Ladezeit des Akkus.

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Bedienung

Achtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden.

Ein/Ausschalten (siehe Bild D)

Zum Einschalten drehen Sie den Ein-/Ausschalter (1) nach hinten.

Die Luftstromgeschwindigkeit ist variabel. Zur Erhöhung der Luftgeschwindigkeit drehen Sie den Ein-/Ausschalter (1) nach hinten. Um die Luftgeschwindigkeit zu reduzieren, drehen Sie den Ein-/Ausschalter (1) nach vorn.

Zum Ausschalten drehen Sie den Ein-/Ausschalter (1) vollständig nach vorn.

Demontage (siehe Bild B)

Drucken Sie die Taste (2) rein und nehmen die Düse (5) ab.

Arbeitshinweis (siehe Bild E)

Halten Sie das Gartengerät beim Arbeiten immer ca. 3 cm über den Boden.

Blasen Sie keine heißen, brennbaren oder explosiven Materialien zusammen.

Fehlersuche

Akku-Laubgebläse

Symptom Mögliche Ursache Abhilfe

Gartengerät läuft nicht Akku entladen Laden Sie den Akku

Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen

Gartengerät defekt Kundendienst aufsuchen

Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen

Symptom Mögliche Ursache Abhilfe
Gartengerät lauft mit Unterbrechungen	Ein-/Ausschalter defekt Kundendienst aufsuchen
Starke Vibrationen/Ge-räutsche	Gartengerät defekt Kundendienst aufsuchen
Arbeitsdauer pro Akku-ladung zu gering	Akku wurde länger Zeit nicht oder nur kurzzeitig benutzt	Akku vollständig aufladen; siehe auch "Hinweise zum Laden"
	Akku leer oder defekt Akku ersetzen
	Luftzufahr/-austritt blockiert Luftzuführ/-austritt freimachen
Gartengerät bläst Düse	blockiert Düse freimachen
Düse{ländt sich nicht montieren	Falsche Montage siehe „Montage“

Akku und Ladegerät

Symptome Mögliche Ursache Abhilfe
Rote Akku-Ladeanzeigeblink	Akku nicht (richtig) eingesetzt Akku korrekt auf Ladegerät setzen
	Akkukontakte verschmutzt Akkukontakte reinigen; z. B. durch mehrfachesEin- und Ausstecken des Akkus, ggf. Akku erset-zen
Kein Ladevorgang möglich
	Akku defekt Akku ersetzen
Akku-Ladeanzeigenleuchten nicht	Netzstecker des Ladegerätes nicht (richtig) ein-gesteckt	Netzstecker (vollständig) in die Steckdose einste-cken
	Steckdose, Netzkabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät ggf. von ei-ner autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen halten

Wartung und Service (siehe Bild F)

Achtung: Schalten Sie das Gartengerät aus und entfernen Sie den Akku, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden.

Wartung, Reinigung und Lagerung

Halten Sie das Produkt sauber, um gut und sicher arbeiten zu können.

Für einen optimalen Gebrauch reinigen Sie den Ventilator und den Bereich um den Ventilator nach jedem Gebrauch. Halten Sie das Produkt und die Lüftungsschlitze sauber, um gut und sicher arbeiten zu können.

Entfernen Sie Schmutz mit einem feuchten Tuch vom Produkt oder vom Aufsatz.

Besprühen Sie das Produkt nie mit Wasser. Tauchen Sie das Produkt nie unter Wasser.

Lagern Sie das Produkt an einem sicheren Platz, trocken und außerhalb der Reichweite von Kindern.

Stellen Sie keine anderen Gegenstände auf dem Produkt ab.

Akku-Pflege

Um eine optimale Nutzung des Akkus zu gewährleisten, beachten Sie folgende Hinweise und Maßnahmen:

• Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von -20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. Lagern Sie den Akku separat und nicht im Gartengerät. Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gartengerät. Die optimale Temperatur zur Aufbewahrung des Akkus beträgt 5 °C. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

E-Mail: [e-mail]

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich in der Verpackung nicht bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Gartengeräte, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Gartengeräte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport.

Englisch

Sicherheitshinweise

Tel.: [phone]

E-Mail: [e-mail]

Nicht im Regen verwenden. Lassen Sie den Laubbläser nicht im Regen stehen.

Aufladen nicht möglich

• Schützen Sie den Akku gegen Feuchtigkeit und Wasser.

Sekundär-/Primärbatterien:

Li-Ion:

Aktiengeschäfte
Aktiengeschäfte	3600 HAO 4..
Aktiengeschäfte	3600 HAO 4..
Aktiengeschäfte	3600 HAO 4..
Aktiengeschäfte	3600 HAO 4..
Aktiengeschäfte	3600 HAO 4..
Aktiengeschäfte	3600 HAO 4..
Aktivitätskategorie	10
Aktivitätskategorie	10
Aktivitätskategorie	20
Aktivitätskategorie	20
Aktivitätskategorie	20
Aktivitätskategorie	20
Aktivitätskategorie	20
Aktivitätskategorie	20
Aktivitätskategorie	20
Aktivitätskategorie	20
Aktivitätskategorie	20

Latauslaite		AL 3620 CV	AL 3640 CV	AL 36V-20
Tuotenumero	EU	2 607 225 657	2 607 225 099	2 607 226 273
	UK	2 607 225 659	2 607 225 101	2 607 226 275
	AU	2 607 225 661	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 225 103	2 607 226 279
Latausvirta	A	2,0	4,0	2,0
Latausaika (akku purkautunut)
- 1,3 Ah akku	min	55	45	-
- 2,0 Ah akku	min	70	45	65
- 2,6 Ah akku	min	95	95	-
- 4,0 Ah akku	min	140	140	125
Paino EPTA-Procedure01:2014 mukaan	kg	0,55	0,55	0,55
Suojausluokka		☐/II	☐/II	☐/II

Mess-/Vibrationsdaten

3600HAO4..

Drücken Sie die Taste (2) hinein und nehmen Sie die Düse (5) ab.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Transport

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

Moldau

RIALTO-STUDIO S.R.L.

Piata Cantemir 1, etajul 3, Centrul commercial TOPAZ

2069 Chisinau

Tel.: [phone]/840054

Fax: [phone]

E-Mail: [e-mail]

Transport

Die integrierten Li-Ionen-Akkus entsprechen den gesetzlichen Anforderungen für den Transport gefährlicher Güter. Die Akkus können vom Benutzer ohne Einschränkungen auf der Straße transportiert werden. Bei Transport durch Dritte (z. B. Lufttransport oder Spedition) müssen besondere Anforderungen an Verpackung und Kennzeichnung beachtet werden. In diesem Fall sollte bei der Vorbereitung der Sendung ein Experte für den Transport gefährlicher Güter konsultiert werden.

Pro Servis NS d.o.o.

Temerinski put 17

21000 Novi Sad

Tel./Fax:[phone]

E-Mail: [e-mail]

www.proservis.rs

Bosnien

Elektro-Servis VI. Mehmed Nalic

Dzemala Bijedica bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Transport

Lithium-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Der Benutzer kann die Akkus ohne weitere Verpackung auf der Straße transportieren.

Beim Versand über Dritte (z. B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Bei der Vorbereitung des Versandpakets muss ein Gefahrgutexperte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich im Paket nicht bewegen kann.

Bitte beachten Sie gegebenenfalls weitere nationale Vorschriften.

Entsorgung

Gartengeräte, Akkus, Zubehör und Verpackungen sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Gartengeräte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU müssen elektrische und elektronische Geräte, die nicht mehr verwendet werden, und gemäß der Europäischen Richtlinie 2006/66/EG defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Li-Ionen:

Bitte beachten Sie die Hinweise im Abschnitt (siehe „Transport“, Seite 210).

Slowenisch

Sicherheitshinweise

E-Mail: [e-mail]

www.bosch.hr

Bosnien

Elektro-Servis VI. Mehmed Nalic

Dzemala Bijedica bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Transport

Lithium-Ionen-Akkus unterliegen den Vorschriften für den Transport gefährlicher Güter. Der Benutzer kann die Akkus ohne weitere Auflagen auf der Straße transportieren.
