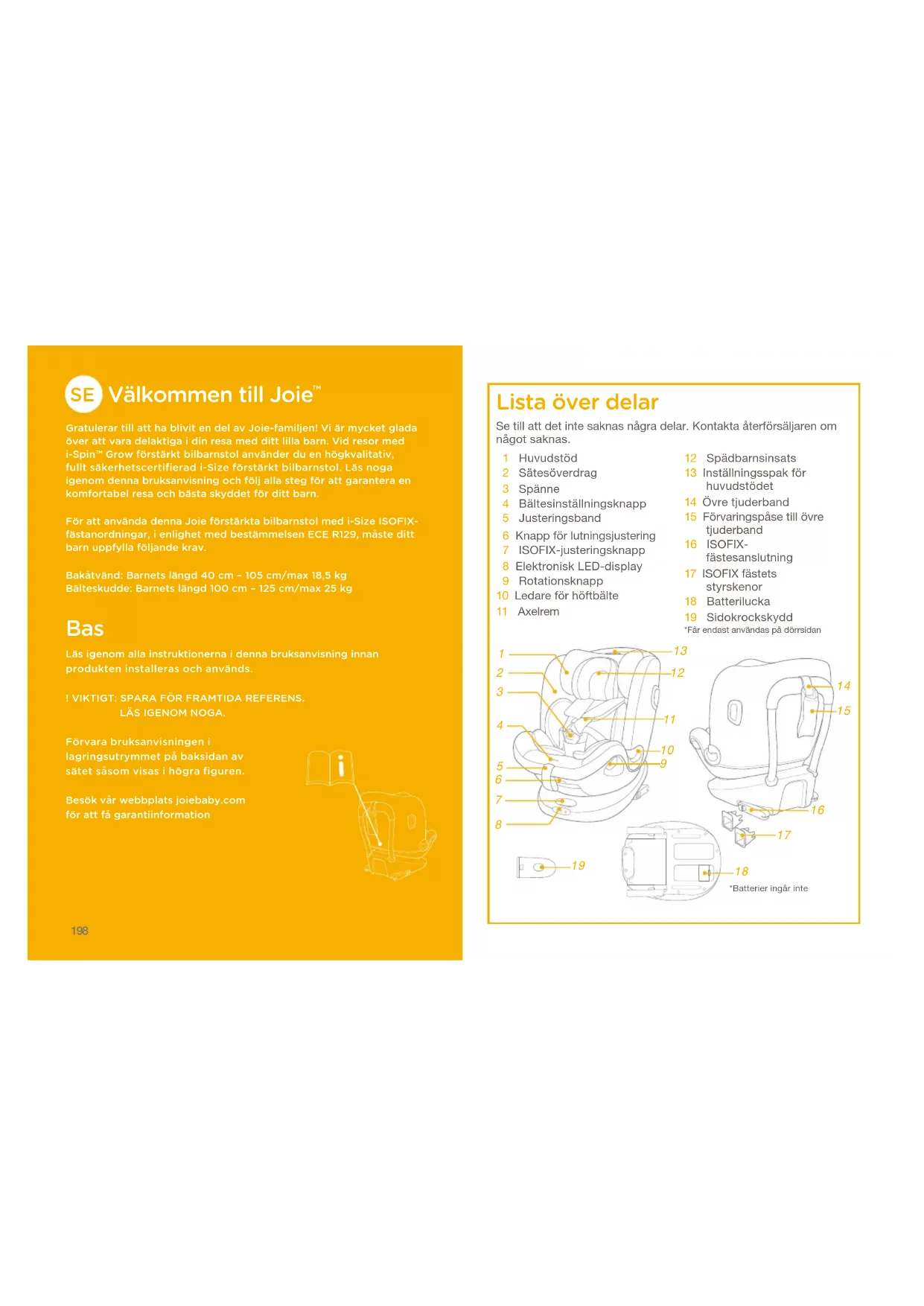

BRUKSANVISNING iSpin Grow Joie

Gratulerar till att ha blivit en del av Joie-familjen! Vi är mycket glada över att vara delaktiga i din resa med ditt lilla barn. Vid resor med i-Spin™ Grow förstärkt bilbarnstol använder du en högkvalitativ, fullt säkerhetscertifierad i-Size förstärkt bilbarnstol. Läs noga igenom denna bruksanvisning och följ alla steg för att garantera en komfortabel resa och bästa skyddet för ditt barn.För att använda denna Joie förstärkta bilbarnstol med i-Size ISOFIX-fästanordningar, i enlighet med bestämmelsen ECE R129, måste ditt barn uppfylla följande krav.Bakåtvänd: Barnets längd 40cm – 105cm/max18,5 kgBälteskudde: Barnets längd 100cm – 125cm/max25 kg Bas Läs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.! VIKTIGT: SPARA FÖR FRAMTIDA REFERENS.LÄS IGENOM NOGA.Förvara bruksanvisningen i lagringsutrymmet på baksidan av sätet såsom visas i högra figuren.Besök vår webbplats joiebaby.com för att få garantiinformation Lista över delar 1 Huvudstöd 2 Sätesöverdrag 3 Spänne 4 Bältesinställningsknapp 5 Justeringsband 6 Knapp för lutningsjustering 7 ISOFIX-justeringsknapp 8 Elektronisk LED-display 9 Rotationsknapp10 Ledare för höftbälte11 Axelrem12 Spädbarnsinsats13 Inställningsspak för huvudstödet14 Övre tjuderband15 Förvaringspåse till övre tjuderband16 ISOFIX-fästesanslutning17 ISOFIX fästets styrskenor 18 Batterilucka19 SidokrockskyddSe till att det inte saknas några delar. Kontakta återförsäljaren om något saknas.

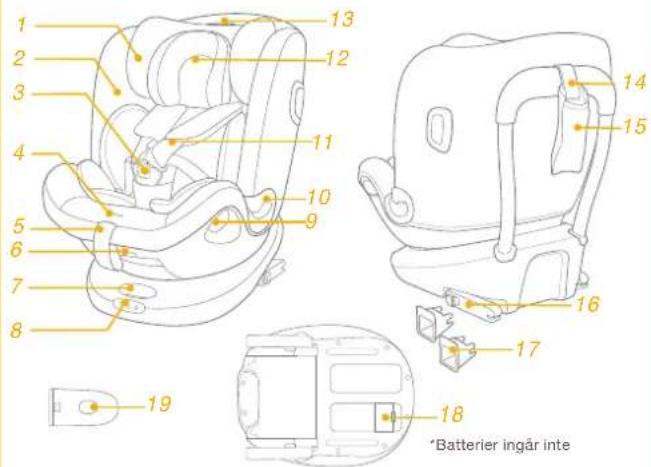

*Batterier ingår inte*Får endast användas på dörrsidan199 200 VARNING

VAR försiktig så att du är säker på att fasta föremålen och plastdelarna på den förstärkta bilbarnstolen är placerade och monterade så att de inte är benägna att fastna i ett säte som rör sig eller någon av fordonets dörrar.

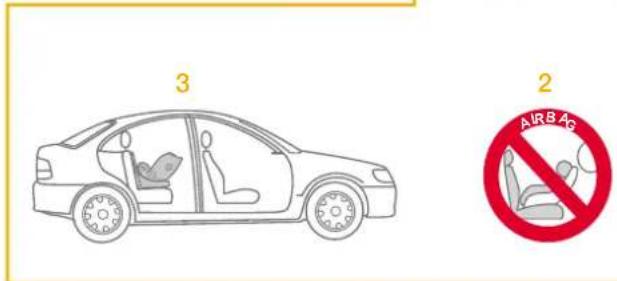

Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns en aktiv krockkudde monterad framför.

För att använda den här förstärkta bilbarnstolen i enlighet med FN-förordning nr 129 måste ditt barn uppfylla följande krav.

Bakåtvänd: Barnets längd 40cm – 105cm/max18,5

Bälteskudde (framåtvänd): Barnets längd 100cm - 125cm/max25 kg

Den förstärkta bilbarnstolen kanske inte passar i alla godkända fordon när den används i en av dessa positioner.

Alla remmar som håller fast den förstärkta bilbarnstolen ska vara åtdragna. Alla remmar som håller fast barnet ska vara justerade till barnets kropp och remmarna får inte vara snodda. VARNING

Använd INTE andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på den förstärkta bilbarnstolen.

När barnet placerats i denna förstärkta bilbarnstol måste bilbältet användas korrekt. Se till att säkerställa att höftbandet sitter lågt ned, så att bäckenet är ordentligt fastsatt, skall vara spänt.

Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat.

Överväg risken med att utföra några ändringar eller tillägg på enheten utan godkännande från adekvat myndighet och riskerna med att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen.

Håll den här förstärkta bilbarnstolen borta från solljus eftersom den i annat fall kan bli för het för barnets hud. Känn alltid på den förstärkta bilbarnstolen innan du placerar barnet i den.

Lämna ALDRIG ditt barn utan uppsikt i eller vid det här förstärkta bilbarnstolsystemet.

Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade.201 202 VARNING

Det förstärkta bilbarnstolsystemet SKA INTE ANVÄNDAS utan tygdelarna.

Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper.

Kontrollera om den här förstärkta bilbarnstolen kan monteras på rätt sätt i ditt fordon innan du köper den.

INGEN förstärkt bilbarnstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av den här förstärkta bilbarnstolen risken för allvarliga personskador eller dödsfall för ditt barn.

Installera INTE den här förstärkta bilbarnstolen utan att följa instruktionerna i denna bruksanvisning eftersom du annars kan utsätta ditt barn för allvarliga skaderisker eller dödsfall.

Använd INTE den här förstärkta bilbarnstolen om den är skadad eller om delar saknas.

Låt INTE ditt barn bära stora/för stora kläder eftersom dessa kan förhindra att barnet sitter säkert och korrekt fastspänt med axelremmarna och grenbandet mellan benen. Nödfall Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling. Produktinformation För installation med ISOFIX-system + övre tjuderband

1. Den här förbättrade bilbarnstolen är i-Size Den är godkänd enligt

FN-bestämmelse nr 129, för användning i i-Size kompatibelt fordonssäte, placerad såsom indikeras av fordonstillverkarens bruksanvisning.

2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av

system för förstärkt bilbarnstol rådfrågas. För installation med 3-punktsbälte +ISOFIX-system + övre tjuderband

1. Det här är ett i-Size-system för bälteskudde till förstärkt

bilbarnstol. Den är godkänd enligt FN-förordning nr 129 för huvudsaklig användning i “i-Size sätespositioner” som indikeras av fordonstillverkare i fordonets bruksanvisning.

2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av

system för förstärkt bilbarnstol rådfrågas. Material Plats, metall, tyg Patentnr. Patent under ansökan203 204

ECE R129 Välj installationsläge 40cm- 105cm/ ≤18,5kg Bakåtvänt läge Bälteskuddesläge 100cm- 125cm/ ≤25kg Ung. 4 år Position 1-6 Position 1-6

Barnets storlek Installationsläge Montering ReferensålderLutningsposition Använda elektronikmodulen se bilder

! ISOFIX-varningssystemet aktiveras när någon av de 3 anslutningarna hakas på en förankringspunkt. Om någon av de 3 erforderliga anslutningarna har felaktig anslutning/spänning tänds LED-indikatorlampan och du hör ett aviseringsljud. Ljudet ökar gradvis i volym under 3,5 minuter och upprepas sedan efter 15 minuter om någon av anslutningarna fortfarande inte sitter ordentligt på plats. ! När batteriet håller på att ta slut ljuder larmsystemet i 15 sekunder som en påminnelse att byta ut till nya batterier. ! Batterier ingår inte. ! Rekommenderad typ av batterier - alkaliska engångsbatterier, storlek AAA (2X1,5V). Blanda ALDRIG olika batterityper.

! LED-indikatorlampan släcks när alla ISOFIX-anslutningar sitter ordentligt fast och är ordentligt spända.

1. Den förstärkta bilbarnstolen

levereras med löstagbart sidokrockskydd. Sidokrockskyddet måste användas på fordonets dörrsida för att ge bästa skydd. Installationen visas i

2. Tryck på frigöringsknappen för att

ta bort sidokrockskyddet.

Använda sidokrockskyddet

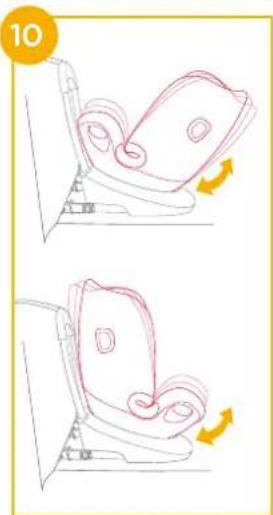

Tryck på knappen för lutningsjustering

för att justera den förstärkta bilbarnstolen till den lämpliga positionen. Lutningsvinklarna visas enligt

Både bakåtvänt läge och bälteskuddesläge har 6 lutningspositioner. Lutningsjustering Höjdjustering för huvudstöd och axelselen se bilder

1. Justera huvudstödet och

kontrollera att axelselen har korrekt höjd enligt

! Vid användning i bakåtvänt läge måste axelremmarnas höjd vara i jämnhöjd med eller strax under översta punkten på barnets axlar.

! Vid användning i bälteskuddesläge måste axelremmarnas guide vara i jämnhöjd med barnets axlar.

2. Lyft upp huvudstödsspaken och

dra samtidigt upp eller skjut ner på huvudstödet tills det snäpper på plats i en av de 7 olika positionerna. Huvudstödets positioner visas enligt

! Sätt in ISOFIX-styrskenorna i ISOFIX-förankringspunkter (se fordonets ägarhandbok).

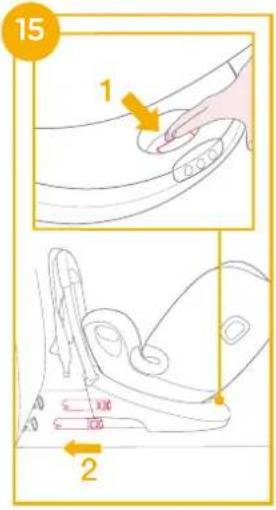

! Om ISOFIX-anslutningarna ska förlängas ska ISOFIX- justeringsknappen först tryckas in och hållas inne.

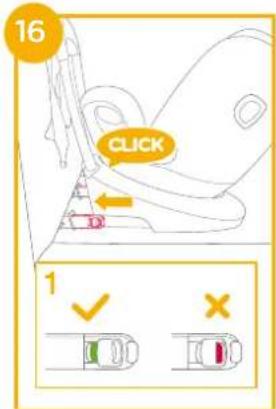

! Se till att båda ISOFIX- fästesanslutningarna är säkert fästa i deras ISOFIX förankringspunkter. Båda ISOFIX-anslutningarnas indikatorlampor ska vara helt gröna.

! Dra i båda ISOFIX-anslutningarna för att vara säkra på att de sitter fast ordentligt.

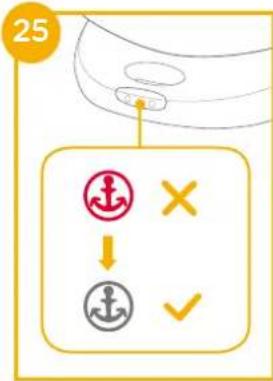

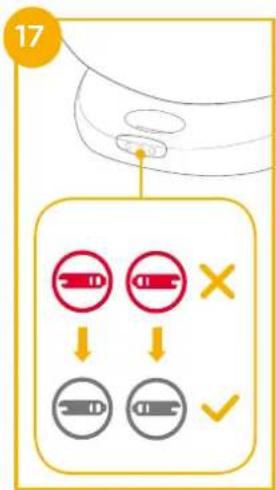

Kontrollera att båda av de två LED-indikatorlamporna till ISOFIX släcks efter att ISOFIX- anslutningarna är anslutna. Varje LED visar huruvida ISOFIX- anslutningen på samma sida sitter fast ordentligt.

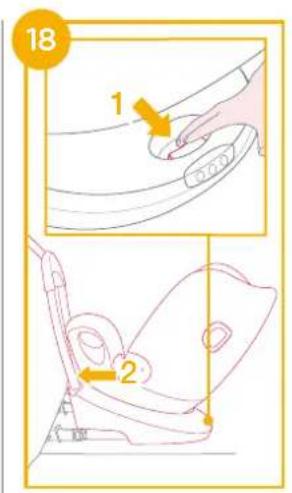

Tryck på ISOFIX- justeringsknapparna igen medan du skjuter stolen bakåt tills det kommer i kontakt med fordonssätets ryggstöd.

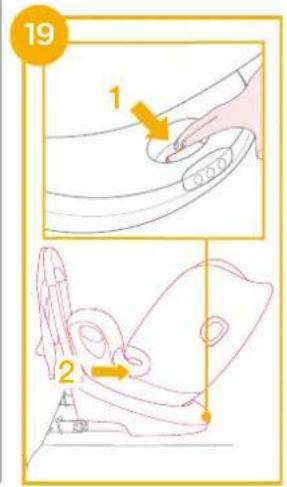

För att ta bort från fordonet så tryck på ISOFIX-justeringsknappen och dra sedan bort den förstärkta bilbarnstolen från sätet.

Tryck och släpp ISOFIX- anslutningarna från ISOFIX- förankringspunkterna.

För att förhindra skada under transporten så tryck på ISOFIX- justerings-knappen

-1 och vik ihop anslutningen helt.

För att dra ut och använda det övre tjuderbandet, tryck på knappen på tjuderjusteraren och dra ut till önskad längd.

Anslut tjuderhaken ordentligt till fordonets förankringspunkt. (se fordonets ägarhandbok).

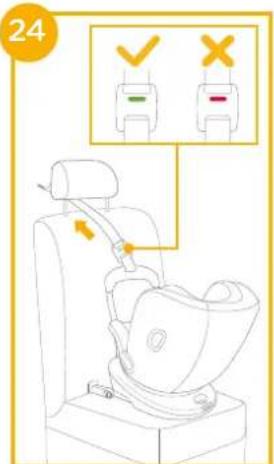

! Se till att tjuderhaken sitter korrekt på förankringspunkten Färgen på tjuderbandets justerares indikatorlampa ska vara helt grön.

! Om lutningsvinkeln justeras, kontrollera spänningen på det övre tjuderbandet, eller lossa på det för att justera vinkeln och dra sedan åt det igen. ! Om LED-indikatorlampan för övre tjuderbandet (i mitten) inte tänds betyder det att övre tjuderbandet sitter fast ordentligt.

Använda det bakåtvända läget (Barnets längd 40cm – 105cm/barnets vikt ≤ 18,5kg/spädbarn - 4 år) se bilder

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen. Tryck på roteringsknappen för att rotera så att det blir enklare att sätta i/ta ut barnet från sidan. Rotera sedan sätet till bakåtvänt läge.

! Tryck på roteringsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen.

1. Förläng axelselens remmar

genom att trycka på selens justeringsknapp medan du drar axelselen utåt för att lossa. (ta tag i båda axeldynorna för att dra).

genom att trycka på den röda knappen.

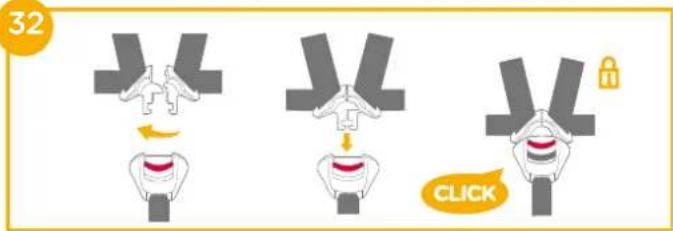

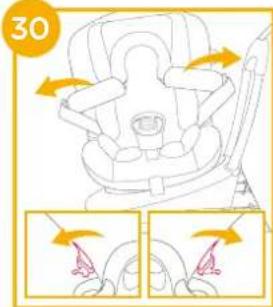

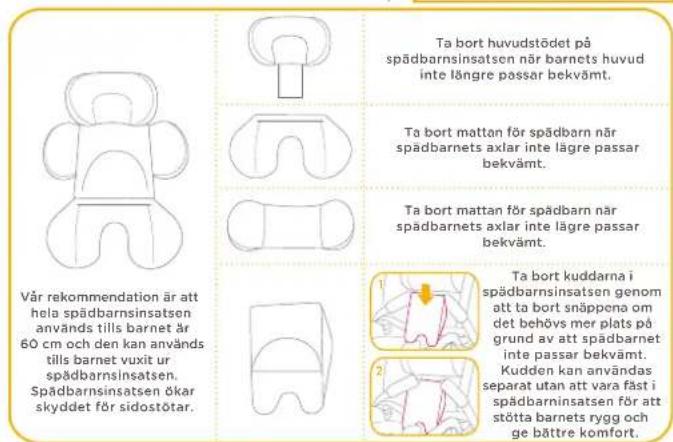

Använd spädbarnsinsats

4. När barnet vuxit ur den så att den

inte längre är bekväm tas spändbarnssidokudden bort.

3. Fäst spännena på båda sidor av

sätet där spännets markeringar gör placeringen av barnet i det bakåtvända läget mer praktiskt. Vår rekommendation är att hela spädbarnsinsatsen används tills barnet är 60cm och den kan används tills barnet vuxit ur spädbarnsinsatsen. Spädbarnsinsatsen ökar skyddet för sidostötar. Ta bort huvudstödet på spädbarnsinsatsen när barnets huvud inte längre passar bekvämt. Ta bort mattan för spädbarn när spädbarnets axlar inte lägre passar bekvämt. Ta bort mattan för spädbarn när spädbarnets axlar inte lägre passar bekvämt. Ta bort kuddarna i spädbarnsinsatsen genom att ta bort snäppena om det behövs mer plats på grund av att spädbarnet inte passar bekvämt. Kudden kan användas separat utan att vara fäst i spädbarninsatsen för att stötta barnets rygg och ge bättre komfort.

7. Dra ned bandinställningen och

ställ in lämplig längd för att se till att barnet sitter ordentligt fast.

! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack.

5. Placera barnet i den förstärkta bilbarnstolen och trä båda armarna

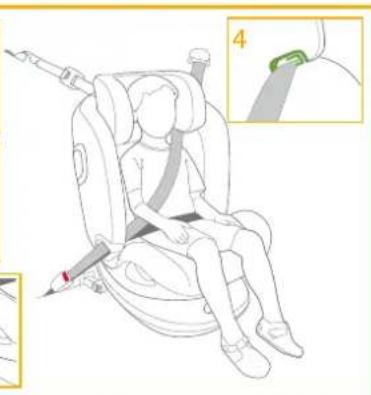

Använda bälteskuddesläge (Barnets längd 100cm – 125cm/barnets vikt ≤ 25kg/3 – 7 år) se bilder

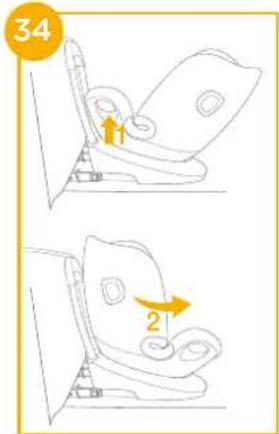

! Installera den förstärkta bilbarnstolen i fordonets säte och placera sedan barnet i den förstärkta bilbarnstolen. ! Ta bort spädbarnsinsatsen i bälteskuddesläge.

! Förvara grenbandsskyddet på en säker plats.

! Förvara spännet och seleremmen tillsammans med seleremsskyddet i de förvaringsfack som bilden visar.

! Färgen på de LED-indikatorlamporna på båda ISOFIX- fästanslutningarna skall vara helt grön.

! Indikatorfärgerna på tjuderbandets justerare ska vara helt gröna.

! Den förstärkta bilbarnstolen kan inte användas om fordonets säkerhetsspänne (honan) är för långt för att förankra den förstärkta bilbarnstolen ordentligt.

! Axelbältet måste passera genom axelbältesledaren.

! Kontrollera att fasthållningsanordningen för barn är ordentligt monterad genom att dra i båda ISOFIX-anslutningarna.

! Använd aldrig enbart ett fordons midjebälte framför barnet. ! Låt inte axelbältet vara löst eller placerat under armen. ! Placera inte axelbältet bakom barnets rygg. ! Låt INTE barnet glida ned i den förstärkta bilbarnstolen då det medför risk för strypning. se bilder

Tryck på den röda knappen för att öppna spännet.

för att ta bort det mjuka materialet. För att montera fast det mjuka materialet igen, upprepa stegen ovan i omvänd ordning. Borttagning av mjuka delar

! Tvätta sätesöverdraget och stoppningen i kallt vatten under 30°C. ! Stryk inte det mjuka materialet. ! Blek eller kemtvätta inte de mjuka delarna. ! Använd inte outspädda rengöringsmedel bensin eller andra organiska lösningsmedel för att tvätta den förstärkta bilbarnstolen eller basen. Det kan skada den förstärkta bilbarnstolen. ! Vrid inte ur klädseln och inre stoppning i ett försök att torka dem. Det kan göra att sätesmaterialet och inre kuddarna veckas. ! Häng upp sätesöverdraget och stoppningen på tork i skuggan. ! Ta bort den förstärkta bilbarnstolen och basen från fordonet om det inte skall användas under en längre tid. Placera den förstärkta bilbarnstolen på en sval och torr plats där ditt barn inte kan komma åt den. ! Gör inga otillbörliga ändringar på selefästena vid rengöring. Skötsel och underhåll NOTERA225 226 Καλώς ήλθατε στη Joie
