i-Spin 360 Max - Bilbarnstol Joie - Gratis bruksanvisning och manual

BRUKSANVISNING i-Spin 360 Max Joie

Välkommen till Joie ^TM

Du har köpt en högkvalitativ, fullt certifierad säkerhetsbilbarnstol. Den här produkten är lämplig för användning med barn som är upp till 150cm.

Läs noga igenom denna bruksanvisning och följ installationsstegen eftersom det är det ENDA sättet att skydda ditt barn från allvarliga personskador eller dödsfall vid en eventuell olycka, samt för att göra det bekvämt för ditt barn när den här produkten används.

Spara denna bruksanvisning för framtida behov.

Bekräfta

För att använda denna Joie förstärkta bilbarnstol med i-Size ISOFIX-fästanordningar, i enlighet med FN:s förordning nr 129, måste ditt barn uppfylla följande krav.

Bakåtvänd: Barnets längd 40 cm-105 cm/barnets vikt ≤ 19 kg; Framåtvänd: Barnets ålder≥ 15 m/barnets längd 76 cm-105 cm/barnets vikt≤ 19 kg;

Bälteskudde: Barnets längd 100cm-150cm;

Läs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.

! VIKTIGT: SPARA FÖR FRAMTIDA REFERENS. LÄS IGENOM NOGA,

! Spara snabbstartsguiden för framtida referens.

Besök vår webbplats joiebaby.com för att få garantiinformation

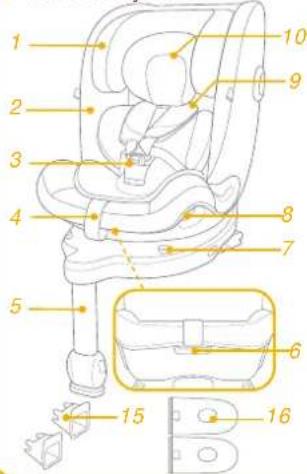

Se till att det inte saknas några delar. Kontakta återförsäljaren om något saknas.

1 Huvudstöd
2 Sittdyna
3 Bälte
4 Justeringsband
5 Stödben
6 Knapp för lutningsjustering
7 Riktningslås av
8 Rotationsknapp
9 Axelseleskydd

10 Spädbarnsinsats
11 Inställningsspak för huvudstödet
12 ISOFIX-justeringsknapp
13 Justeringsknapp för stödben
14 ISOFIX-anslutning
15 ISOFIX-fästets styrskenor
16 Sidokrockskydd *Får endast användas på dörrsidan

11 12 13 14

Tillbehör

Sufflett

Tillbehör kan säljas separat eller så kan de vara tillgängliga beroende på region.

WARNING

! VAR medveten om att de fasta föremålen och plastdelarna på förstärkta bilbarnstolen inte får placeras och monteras så att de är benägna att fastna, i ett säte som rör sig eller någon av fordonets dörrar, vid de dagliga användningen av fordonet.
! Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns en aktiv krockkudde monterad framför.
! För att använda den här förstärkta bilbarnstolen i enlighet med FN-förordning nr 129 måste ditt barn uppfylla följande krav.
! Spädbarnsläge: Barnets längd 40 cm- 105 cm/max 19 kg:
Småbarnsläge: Barnets längd 76 cm- 105 cm/max 19 kg:
Juniorläge: Barnets längd 100 cm- 150 cm:
! VIKTIGT - ANVÄND INTE FRAMÄTVÄND INNAN BARNET HAR UPPNÄTT EN ÄLDER PÅ 15 MÄNADER (se instruktionerna).
! Den förstärkta bilbarnstolen kanske inte passar i alla godkända fordon.
! Alla band som håller fast den förstärkta bilbarnstolen i fordonet måste vara åtdragna och alla stödben måste vara i kontakt med fordonets golv och alla band som håller fast barnet måste justeras efter barnets kropp. Banden får inte heller tvinnas.

WARNING

! När barnet placerats i denna förstärkta bilbarnstol måste bilbältet användas korrekt. Se till att säkerställa att höftbandet sitter lågt ned, så att bäckenet är ordentligt fastsatt, skall vara spänt.
! Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat.
! Överväg risken med att utföra några ändringar eller tillägg på enheten utan godkännande från adekvat myndighet och riskerna med att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen.
! Håll den här förstärkta bilbarnstolen borta från solljus eftersom den i annat fall kan bli för het för barnets hud. Känn alltid på den förstärkta bilbarnstolen innan du placerar barnet i den.
! Lämna ALDRIG ditt barn utan uppsikt i eller vid det här förstärkta bilbarnstolsystemet.
! Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade.
! Det förstärkta bilbarnstolsystemet SKA INTE ANVÄNDAS utan tygdelarna.
! Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper.

WARNING

! Kontrollera om den här förstärkta bilbarnstolen kan monteras på rätt sätt i ditt fordon innan du köper den.
! INGEN förstärkt bilbarnstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av den här förstärkta bilbarnstolen risken för allvarliga personskador eller dödsfall för ditt barn.
! Installera INTE den här förstärkta bilbarnstolen utan att följa instruktionerna i denna bruksanvisning eftersom du annars kan utsätta ditt barn för allvarliga skaderisker eller dödsfall.
! Använd INTE den här förstärkta bilbarnstolen om den är skadad eller om delar saknas.
! Låt INTE ditt barn bära stora/för stora kläder eftersom dessa kan förhindra att barnet sitter säkert och korrekt fastspänt med axelremmarna och grenbandet mellan benen.

Nödfall

Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling.

Produktinformation

För installation med ISOFIX-system

1. Det här förstärkta fasthållningsanordningssystemet för barn är en "i-Size". Den är godkänd enligt FN-förordning nr 129, för användning i i-Size kompatibelt fordonssäte, placerad såsom indikeras av fordonstillverkarens bruksanvisning.
2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av system för förstärkt bilbarnstol rådfrågas.

För installation med 3-punktsbälte

För installation med 3-punktsbälte + ISOFIX-system

1. Det här är ett i-Size-system för bälteskudde till förstärkt bilbarnstol. Den är godkänd enligt FN-förordning nr 129 för huvudsaklig användning i "i-Size sätespositioner" som indikeras av fordonstillverkare i fordonets bruksanvisning.
2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av system för förstärkt bilbarnstol rådfrågas.

Material Plast, metall, tyg

Patent nr Patent under behandling

Välj din installation Installationsb

ECE R129	Barnets storlek	Installations-läge	Bild för installation	Referensålder	Stolposition
	40 cm-105 cm/≤19 kg	Bakåtvänd		Ung. 4 år	Position 1-5
	76 cm-105 cm/≤19 kg	Framåtvänd		15 månader till ung. 4 år	Position 1-5
	100 cm-150 cm	Barnbilstol		3.5 - 12 år	Position 1-5

mmer

Använda sidokrockskyddet

se bilder

1. Den förstärkta bilbarnstolen levereras med löstagbart sidokrockskydd. Sidokrockskyddet MÅSTE användas på fordonets dörrsida. Installationen visas i 1.
2. Tryck på frigöringsknappen för att ta bort sidokrockskyddet.
3. Förvara ordentligt när det inte används.

Höjdjustering

för huvudstöd och axelselen

se bilder 3 - 7

Justera huvudstödet och kontrollera att axelselen har korrekt höjd enligt 3 & 4 & 5 & 6 & 7

! Vid användning i bakåtvänt läge måste axelremmarnas höjd vara i jämnhöjd med eller strax under översta punkten på barnets axlar.
! Vid användning i framåtvänt läge måste axelremmarnas höjd vara i jämnhöjd med eller strax ovanför översta punkten på barnets axlar.
! Vid användning i bälteskuddesläge måste axelremmarnas guide vara i jämnhöjd med barnets axlar. 5

Justera huvudstödets höjder genom att först klämma på justeringsspaken och samtidigt dra upp eller skjuta ner huvudstödet tills det klick på plats i en av de 14 olika positionerna.

! Axelutrymmet ökas när höjden på huvudstödet justeras i positionerna 11 till 14.

Lutningsjustering

se bilder 8 - 9

Tryck på knappen för lutningsjustering för att justera den förstärkta bilbarnstolen till den önskade positionen. 8 & 9

Det finns 5 lutningspositioner som kan användas i lägena bakåtvänd, framåtvänd och bälteskudde.

Basinstallation

se bilder 10 - 15

1. Infoga ISOFIX-fästen för att hjälpa till med installationen.
2. Tryck på ISOFIX-justeringsknappen för att förlänga ISOFIX. 12 -1& 12 -2
3. Se till att båda ISOFIX-anslutningarna sitter fast i sina ISOFIX-förankringspunkter. Färgerna på indikatorerna på båda ISOFIX-anslutningarna skall vara helt gröna. 13 -1

! Tryck på ISOFIX-justeringsknapparna igen medan du skjuter stolen bakåt tills det kommer i kontakt med fordonssätets ryggstöd.
4. När ISOFIX anslutits ska stödbenet dras nedåt mot golvet. När stödbenets indikator visar grön, innebär detta att stödbenet installerats korrekt. 13 -2
5. Tryck på stödbenets frigöringsknapp och justera stödbenets längd. 13 -3
! Var alltid noga med att stödbenet har direktkontakt med golvet och är i den låsta positionen även när barnet inte är i den.

Ta av från sätet

1. För att ta bort från fordonet så tryck på ISOFIX-justeringsknappen och dra tillbaka basen från sätet. Tryck sedan på och släpp kontakterna från fordonets ISOFIX. 14 -1 & 14 -2
2. För att förhindra skada under transporten så tryck på ISOFIX-justerings-knappen 15-1 och vik ihop anslutningen helt. 15-2

Använda det bakåtvända läget

(Barnets längd 40 cm - 105 cm/barnets vikt ≤ 19 kg/spädbarn - 4 år)

se bilder 16 - 23

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen.
Tryck på roteringsknappen för att rotera så att det blir enklare att sätta i/ta ut barnet från sidan. Rotera sedan sätet till bakåtvänt läge. 16 & 17
! Tryck på roteringsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen.

Spänna fast barnet

1. Förläng axelselens remmar genom att trycka på selens justeringsknapp medan du drar axelselen utåt för att lossa. 18
2. Lossa selen genom att trycka på den röda knappen. 19
3. Fäst spännena på båda sidor av sätet som visas enligt ^20 , de sitter på båda sidor om sätet och gör placeringen av barnet i det bakre läget mer praktiskt.

Använd spädbarnsinsats

Vår rekommendation är att hela spädbarnsinsatsen används tills barnet är 60 cm och den kan används tills barnet vuxit ur spädbarnsinsatsen. Spädbarnsin-satsen ökar skyddet för sidostötar.

1. Placera barnet i den förstärkta bilbarnstolen och trä båda armarna genom selen.
2. Aktivera spännet. Se 21
3. Dra ned bandinställningen och ställ in lämplig längd för att se till att barnet sitter ordentligt fast. 22

! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack.
! Se till att utrymmet mellan barnet och axelselens remmar är som tjockleken på en hand.
! När sitsen har roterats på plats och sitter fast ordentligt blir roteringsknappen grön; i annat fall är den röd. ^23
! Kontrollera alltid att sitsen är i den lästa positionen (bakåtvänd/ framåtvänd) även när barnet inte är i den.

Använda det framåtvända läget

(Barnets längd 76 cm-105 cm/barnets vikt ≤ 19 kg/15 månader-ung. 4 år)

se bilder 24 - 31

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen.
Tryck på rotationsknappen för att rotera så att det blir enklare att sätta i/ta ut barnet från sidan. Rotera sedan sätet till framåtvänt läge. 24 & 25
! Tryck på rotationsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen.

Spänna fast barnet

1. Förläng axelselens remmar genom att trycka på selens justeringsknapp medan du drar axelselen utåt för att lossa. 26

2. Lossa bältesspännet på axelselen genom att trycka på den röda knappen. 27
   ! Ta bort spädbarnsinsatsen i framåtvänt läge. 28

3. Placera spännets tungor på utsidan av den förstärkta bilbarnstolen så att tungorna hålls på plats.

4. Placera barnet i den förstärkta bilbarnstolen och trä båda armarna genom selen.
5. Aktivera spännet.
6. Dra ned bandinställningen och ställ in lämplig längd för att se till att barnet sitter ordentligt fast. 29
7. Tryck på knappen som slår från riktningslåset 30-1 medan du roterar sitsen till det framåtvända läget. 30-2
   ! När sitsen har roterats på plats och sitter fast ordentligt blir roteringsknappen grön, i annat fall är den röd. 30
   ! Kontrollera alltid att sitsen är i den låsta positionen (bakåtvänd/ framåtvänd) även när barnet inte är i den.
   ! ISOFIX-anslutningarna måste fästas och låsas på ISOFIX-förankringspunkterna. ^31 -1
   ! Stödbenet måste vara installerat korrekt med grön indikator. 31 -2
   ! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack.
   ! Använd INTE framåtvänt läge förrän ditt barns längd är minst 76 cm OCH barnet är 15 månader fyllda.

Använda bälteskuddesläge (Barnets längd 100 cm-150 cm/3.5-12 år fyllda)

se bilder 32 - 39

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen.
! Ta bort spädbarnsinsatsen i bälteskuddesläge.

Spänna fast barnet

1. Lossa bältesspännet på axelselen genom att trycka på den röda knappen. 33
2. Ta bort grenbandet och förvara det ordentligt. 34
3. Stoppa in grenband, axelband med skydd i utrymmena. 35 & 36 & 37
4. Justera huvudstödet så att nederdelen av huvudstödet är i nivå med barnets axlar.
5. Sätt fast fordonsspännet.
   ! Axelbältet måste passera genom axelbältesguiden. 39-1
   ! Färgen på indikatorerna på båda ISOFIX-fästanslutningarna skall vara helt gröna.
   ! Monteringen med ISOFIX-anslutningar i bälteskuddesläge är valfritt. Om ISOFIX-anslutningarna används är det noga att indikatorfärgerna på båda anslutningarna är helt gröna när de är fästa till ankarpunkterna. 39
   ! Den förstärkta bilbarnstolen kan inte användas om fordonets säkerhetsbältesspänne (honan) är för långt för att förankra den förstärkta bilbarnstolen ordentligt. ^39-2

Använda suffletten

se bilder 40 - 43

Borttagning av mjuka delar

se bilder 44 - 53

Tryck på den röda knappen för att öppna spännet.

Följ stegen 45 - 53 för att ta bort det mjuka materialet.

För att sätta tillbaka det mjuka materialet, upprepa stegen ovan i omvänd ordning.

Skötsel och underhåll

! Förvara spädbarnsinsatsen utom barnets räckhåll.
! Tvätta det mjuka materialet med kallt vatten under 30 °C.
! Stryk inte det mjuka materialet.
! Blek inte eller kemtvätta det mjuka materialet.
! Använd inte outspädda rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta den förstärkta bilbarnstolen eller basen. Det kan skada den förstärkta bilbarnstolen.
! Det mjuka materialet ska inte torkas genom att vridas ur kraftigt.
Det kan orsaka veck i det mjuka materialet.
Häng det mjuka materialet att torka i skuggan.
! Ta bort den förstärkta bilbarnstolen från fordonssätet om den inte skall användas under en längre tid.
