MANUAL DE UTILIZARE i-Spin 360 Max Joie

Ați achiziționat un sistem de siguranță de înaltă calitate pentru copii. Acest produs este adecvat pentru utilizare la copii cu înălțime și greutate de până la 150 cm.

Citiți cu atenție acest Manual de instrucțiuni și urmați pașii de instalare, deoarece este SINGURA metodă de a vă proteja copilul de accidentări grave sau moarte în cazul unui accident și pentru a oferi confort copilului în timpul utilizăril acestul produs.

Păstrați manualul de instrucțiuni pentru consultare ulterioară.

Vă rugăm să confirmați

Pentru a utiliza sistemul de siguranță îmbunătățit Joie pentru copii cu conexiunile i-Size ISOFIX în conformitate cu Regulamentul UN nr. 129, copilui trebuie să îndeplinească următoarele cerințe.

Cu fața înapol: Înălțimea copilului cuprinsă între 40 cm-105 cm/Greutatea ≤ 19kg;

Orientare spre înainte: Vârsta copilului ≥ 15m/ înălțimea copilului 76 cm-105 cm/ Greutatea copilului ≤ 19 kg;

Scaun înălțător: înălțimea copilului între 100 cm - 150 cm;

Citiți toate instrucțiunile din manual înainte de asamblarea și utilizarea acestui produs.

! IMPORTANT: PĂSTRAȚI PENTRU CONSULTĂRI ULTERIOARE. CITIȚI CU ATENȚIE.

! Păstrați ghidul de pornire rapidă pentru referințe viitoare.

Pentru informații privind garanția, vizitați site-ul nostru web pe joiebaby.com

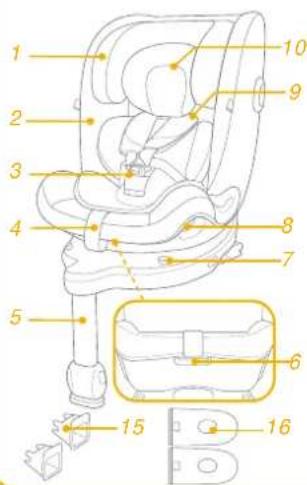

Asigurați-vă că nu lipsesc aceste componente. Contactați vânzătorul dacă lipsesc anumite componente.

1 Suport pentru cap
2 Căptușeală scaun
3 Cataramă
4 Husă de reglare
5 Picion de fixare
6 Buton de reglare a înclinării
7 Blocare pivotare
8 Buton rotatie
9 Huse pentru hamul de umăr

10 Insertie pentru sugari
11 Manetă de reglare a suportului pentru cap
12 Buton de reglare ISOFIX
13 Buton de reglaj picior de fixare
14 Conector ISOFIX
15 Ghidaje pentru conectorii ISOFIX
16 Scut de impact lateral

*trebuie utilizat numai pe partea laterală a uşii

11 12 13 14

Accesoriu

Copertina

Accesorile pot fi achiziționate separat sau nu sunt disponibile în funcție de regiune.

AVERTISMENT

RETINETI că articolele rigide și componentele din plastic ale sistemului de siguranță îmbunătățit pentru copii să fie amplasate și instalate astfel încât să nu poată exista riscul de a fi prinse de un scaun mobil sau de o ușă a vehiculului în timpul utilizării normale a acestuia.
NU utilizați sistemele de siguranță îmbunătățite pentru copii orientate în spate în raport cu direcția de deplasare a vehiculului în poziții de ședere în care este instalat un airbag frontal.
Pentru a utiliza acest sistem de siguranță îmbunătățit pentru copii în conformitate cu Regulamentul ONU Nr. 129, copilul trebuie să îndeplinească următoarele cerințe.
! Modul pentru bebeluși: înălțimea copilului 40 cm -105 cm/max. 19 kg
Modul pentru copii mici: înălțimea copilului 76 cm -105 cm/max. 19 kg
Modul junior: Înălțimea copilului 100 cm -150 cm
IMPORTANT - NU UTILIZATI SCAUNUL CU FAțA ÎNAINTE PENTRU COPII CU VĂRSTE MAI MICI DE 15 Iuni (Consultați instrucțiunile).
Este posibil ca sistemul de siguranță pentru copii să nu se potrivească în toate vehiculele autorizate.
Curelele care fixează sistemul îmbunătățit de siguranță pentru copii pe vehicul trebuie strânse, astfel încât piciorul de fixare să fie în contact cu podeaua vehiculului, încât curelele care fixează copilul trebuie ajustate pe corpul copilului și încât curelele să nu fie răsucite.

AVERTISMENT

! După plasați copilul în acest sistem de siguranță îmbunătățit pentru copii, cureaua trebuie utilizată corect. Asigurați-vă că orice curea pentru genunchi este plasată jos, astfel încât pelvisul să fie cuplat ferm, fixat.
Dispozitivul trebuie să fie schimbat dacă a fost supus unor tensiuni violente în caz de accident. Un accident poate cauza daune pe care nu le puteți vedea.
! Luați în considerare pericolul de a face modificări sau adăugări la dispozitiv fără aprobarea autorității competente, cât și pericolul de a nu urmări îndeaproape instrucțiunile de înstalare furnizate de producătorul sistemului de siguranță îmbunătățit pentru copii.
Vă rugăm să păstrați acest sistem de siguranță îmbunătățit pentru copii departe de lumina soarelui, în caz contrar poate fi prea fierbinte pentru pielea copilului. Atingeți întotdeauna sistemul de siguranță îmbunătățit pentru copii înainte de a pune copilul în acesta.
! NICIODATĂ nu lăsați copilul nesupravegheat în sistemul de siguranță îmbunătătit pentru copii.
Orice bagaje sau alte obiecte care ar putea cauza răniri în cazul unui accident trebuie fixate corespunzător.
Sistemul îmbunătățit de siguranță pentru copii NU TREBUIE utilizat fără componentele moi.
Componentele moi nu trebuie să fie înlocuite decât cu cele recomandate de producător, deoarece componentele moi sunt parte integrantă a performanței sistemului de fixare.

AVERTISMENT

Verificați dacă acest sistem îmbunătățit de siguranță pentru copii poate fi instalat corect în vehiculul dvs. înainte de a-l achiziționa.
NICIUN sistem de siguranță îmbunătățit pentru copii poate garanta protecția completă împotriva rănirii în caz de accident. Cu toate acestea, utilizarea corectă a acestui sistem de siguranță îmbunătățit pentru copii va reduce riscul rănirii grave sau al decesului copilului.
NU instalați acest sistem de siguranță îmbunătățit pentru copii fără a urma instrucțiunile din acest manual sau vă puteți pune copilul într-un pericol grav de rănire sau deces.
! NU utilizați acest sistem de siguranță îmbunătățit pentru copii dacă acesta are componente deteriorate sau lipsă.
! NU îmbrăcați copilul cu haine largi/prea mari, deoarece acest lucru poate împiedica fixarea corectă și sigură a copilului de curelele pentru umeri și de cureaua pentru coapse între picioare.

Urgente

În caz de urgență sau accidente, este esențial să îi fie acordate primul ajutor și tratament medical copilului.

Informații referitoare la produs

Pentru instalare cu sistem ISOFIX

1. Acesta este un sistem îmbunătățit de siguranță pentru copii „i-Size”. Acesta este omologat în temeiul regulamentului ONU nr. 129 pentru utilizare în poziții așezate într-un vehicul compatibil i-Size, astfel cum este indicat de către producătorul vehiculului în manualul utilizatorului vehiculului.
2. În caz de nelămuriri, consultați fabricantul sau vânzătorul sistemului de siguranță îmbunătățit pentru copii.

Pentru instalare cu centură cu 3 puncte

Pentru instalare cu centură cu 3 puncte + sistem ISOFIX

1. Acesta este scaun înălțător cu sistem de siguranță îmbunătățit pentru copii i-Size. Este aprobat în conformitate cu Regulamentul ONU nr. 129, pentru utilizare în primul rând în „poziții de ședere i-Size” conform indicațiilor producătorilor de vehicule din manualul de utilizare a vehiculului.
2. În caz de nelămuriri, consultați fabricantul sau vânzătorul sistemului de siguranță îmbunătățit pentru copii.

Materiale Plastic, metal, textil

Nr. brevet Brevet în așteptare

Alegeti versiunea de montaj Asped

ECE R129	Dimensiuni copii	Modul de instalare	Imagine instalare	Vârsta de referință	Poziția scaunului
	40 cm-105 cm/ ≤19 kg	Cu fața înapol		Aprox. 4 ani	Poziția 1-5
	76 cm-105 cm/ ≤19 kg	Cu fața înainte		15 luni până la aproximativ 4 ani	Poziția 1-5
	100 cm-150 cm	Scaun înăitător		3,5 ani până la 12 ani	Poziția 1-5

eferitoare la montaj

Utilizați scutul de impact lateral

1. Sistemul de siguranță îmbunătățit pentru copii este livrat cu un scut de impact lateral detașabil. Scutul de impact lateral TREBUIE utilizat pe ușa vehiculului. Instalarea prezentată în ①.
2. Apăsați butonul de eliberare pentru a îndepărța protecția de impact lateral. 2
3. Vă rugăm să îl păstrați în mod corespunzător când nu este utilizat.

Reglarea înălțimii pentru suportul pentru cap și hamurile de umăr

consultați imaginile 3 - 7

Reglați suportul pentru cap și verificați dacă hamurile de umăr se află la înălțimea corectă, conform 3 & 4 & 5 & 6 & 7

! Atunci când sunt utilizate în modul orientat spre spate, fantele hamurilor pentru umeri trebuie să fie chiar la nivel sau imediat sub umerii copilului. 3
! Atunci când sunt utilizate în modul pentru copii mici, fantele hamurilor pentru umeri trebuie să fie la nivel sau imediat deasupra umerilor copilului. 4
! Când sunt utilizate în modul scaun înălțător, ghidajele hamurilor de umăr trebuie să fie chiar la nivelul umerilor copilului. 5

Pentru a regla înălțimea suportului pentru cap, apăsați mai întâi maneta de reglare, apoi trageți în sus sau împingeți în jos suportul pentru cap până când se fixează în una dintre cele 14 poziții. 7

! Spațiul pentru umeri se extinde pe măsură ce înălțimea de susținere a capului este ajustată la pozițiile de la 11 la 14.

Reglarea înclinării

consultați imaginile 8 - 9

Apăsați butonul de reglare a înclinării pentru a regla sistemul de siguranță pentru copii în poziția corectă. 8 & 9

Există 5 poziții de înclinare care pot fi utilizate pentru modurile cu fața înapoi, spre înainte și modul de scaun înălțător.

Instalarea bazei

consultați imaginile 10 - 15

1. Introduceți ghidaje de atașare ISOFIX pentru a vă ajuta la instalare. 10
2. Apăsați pe butonul de ajustare ISOFIX pentru a plia ISOFIX. 12 -1& 12 -2
3. Asigurați-vă că ambii conectori ISOFIX sunt atașați în siguranță în punctele de ancorare ISOFIX. Culorile indicatorilor de pe ambii conectori ISOFIX trebuie să fie complet verzi. 13 -1
   ! Apăsați din nou butoanele de reglare ISOFIX și împingeți scaunul înapoi până când vine în contact cu spătarul scaunului vehiculului.
4. După fixarea ISOFIX, trageți piciorul de susținere în jos, până la podea. Când indicatorul piciorului de fixare indică verde înseamnă că este instalat corect. 13 -2
5. Strângeți butonul de eliberare a piciorului de fixare, apoi reglați lungimea piciorului de fixare. 13 -3
   ! Asigurați-vă întotdeauna că piciorul de fixare are contact direct cu podeaua și este în poziție blocată, chiar și atunci când copilul nu se află în el.

Scoaterea scaunului

1. Pentru a scoate din vehicul apăsați butonul de reglare ISOFIX și trageți baza de la scaun. Apoi apăsați și eliberați conectorii din sistemul ISOFIX al vehiculului. 14 -1 & 14 -2
2. Pentru a preveni deteriorarea în timpul transportului, apăsați butonul de reglare ISOFIX 15 -1 și pliați conectorul complet. 15 -2

Utilizarea în modul de orientare spre spate

(Inălțimea copilului 40 cm-105 cm/Greutatea copilului ≤ 19 kg/sugar - 4 ani)

Instalați sistemul îmbunătățit de siguranță pentru copii pe scaunul din spate al vehiculului, apoi puneți copilul în sistemul îmbunătățit de siguranță pentru copii.

Apăsați butonul de rotație pentru a roti scaunul, pentru o încărcare/descărcare laterală mai ușoară a copilului, apoi rotiți scaunul în poziția orientată spre spate. 13 & 17

! Apăsați butonul de rotație de pe ambele părți pentru a roti scaunul îmbunătățit de siguranță pentru copii.

Fixarea copilului

1. Pentru a prelungi centurile hamului, apăsați butonul de reglare a hamului în timp ce scoateți hamurile umărului, pentru a le slăbi. 18
2. Deblocați hamul apăsând butonul roșu. 19
3. Fixați cataramele pe ambele părți ale scaunului, evidentiate ca 20, care sunt situate pe ambele părți ale scaunului, pentru a facilita plasarea copilului în modul de orientare cu spatele.

Folosirea insertiei pentru copii

Recomandăm utilizarea inserției complete pentru confort pentru copii cu înălțimea sub 60 cm sau până când inserția devine ne încăpătoare. Insertția pentru copii crește protecția la impact lateral.

1. Asezați copilul în sistemul de siguranță îmbunătățit pentru copii și trecetți ambele brațe ale copilului prin hamuri.
2. Cuplati catarama. Consultati
3. Trageți în jos husa de reglare și reglați hamul astfel încât copilul să fie bine fixat. 22

! Mentineți întotdeauna copilul fixat în ham și strâns în mod corespunzător prin îndepărtarea oricărui joc.
! Asigurați-vă că spațiul dintre copil și curelele hamului de umăr este de aproximativ o mână.
Când scaunul este rotit în poziție și cuplat corespunzător, butonul de rotație va indica verde; în caz contrar, va indica roșu.
! Asigurați-vă întotdeauna că scaunul este în poziție blocată (orientare spre spate/orientare înainte) chiar și atunci când copilul nu se află în el.

Utilizarea în modul de orientare înainte

(Înălțimea copilului 76 cm- 105 cm/Greutatea copilului ≤ 19 kg/15 luni - aprox. 4 ani)

! Instalați sistemul îmbunătățit de siguranță pentru copii pe scaunul din spate al vehiculului, apoi puneți copilul în sistemul îmbunătățit de siguranță pentru copii.
Apăsați butonul de rotație pentru a roti scaunul, pentru o încărcare/descărcare laterală mai ușoară a copilului, apoi rotiți scaunul în poziția orientată înainte. 24 & 25
Apăsați butonul de rotație de pe ambele părți pentru a roti scaunul îmbunătățit de siguranță pentru copii.

Fixarea copilului

1. Pentru a prelungi centurile hamului, apăsați butonul de reglare a hamului în timp ce scoateți hamurile umărului, pentru a le slăbi. 26

2. Deblocati catarama hamurilor apăsând butonul roșu.
   ! Scoateți inserția pentru sugari când scaunul este în modul orientat înainte.

3. Aşezatî limbile cataramelor de pe partea exterioară a sistemului de siguranță pentru copii, astfel încât acestea să fie fixate.

4. Aşezati copilul în sistemul de siguranță îmbunătătit pentru copii și treceți ambele brațe ale copilului prin hamuri.
5. Cuplati catarama.
6. Trageți în jos husa de reglare și reglați hamul astfel încât copilul să fie bine fixat. 29
7. Apăsați butonul de blocare a pivotării 30-1 în timp ce rotiți scaunul în modul orientat înainte. 30-2
   ! Când scaunul este rotit în poziție și cuplat corespunzător, butonul de rotație va indica verde; în caz contrar, va indica roșu. 30
   Asigurați-vă întotdeauna că scaunul este în poziție blocată (orientare spre spate/orientare înainte) chiar și atunci când copilul nu se află în el.
   ! Conectorii ISOFIX trebuie ataşati și blocați pe punctele de ancorare ISOFIX. 31-1
   ! Picionul de fixare trebuie instalat corect cu indicatorul verde. 31-2
   ! Mențineți întotdeauna copilul fixat în ham și strâns în mod corespunzător prin îndepărtarea oricărui joc.
   ! NU folositi orientarea spre înainte, cu exceptia cazului în care copilul dvs. are înălțimea de cel puțin 76 cm ŞI vârsta de 15 luni.

Utilizarea în modul scaun înălțător (Înălțimea copilului 100 cm-150 cm/3.5 - 12 ani)

! Instalați sistemul îmbunătățit de siguranță pentru copii pe scaunul din spate al vehiculului, apoi puneți copilul în sistemul îmbunătățit de siguranță pentru copii.
! Îndepărtați insertia pentru sugari în modul scaun înăltător.

Fixarea copilului

1. Deblocați catarama hamurilor apăsând butonul roșu. 33
2. Scoateți capacul curelei de picioare și depozitați-I în mod corespunzător. 34
3. Depozitați cureaua pentru coapse, cureaua pentru umăr cu husele în compartimente. 35 & 36 & 37
4. Reglați tetiera astfel încât partea inferioară a tetierei să fie la nivel cu umerii copilului.
5. Conectați catarama la centura vehiculului.

! Centura de umär trebuie să treacă prin ghidajul centurii de umär. 39-1

! Culorile indicatorilor de pe ambii conectori ISOFIX trebuie să fie complet verzi.
! Instalarea cu conectori ISOFIX în modul scaun pentru copil este opțională. Dacă utilizați conectori ISOFIX, asigurați-vă că indicatorii de pe ambii conectori sunt complet verzi atunci când sunt atașați la punctele de ancorare. 39
! Sistemul îmbunătățit de siguranță pentru copii nu poate fi utilizat dacă catarama centurii de siguranță a vehiculului (capătul cataramei mamă) este prea lungă pentru a ancora fix sistemul de siguranță pentru copii. 39-2

Utilizarea copertinei

Demontarea părtilor moi

Apăsati butonul de culoare roșie pentru a decupla catarama. 44

Urmati paşii 45 - 53 pentru a detaşa componentele moi.

Pentru a reatașa componentele moi, reperați pașii de mai sus în ordine inversă.

Îngrijire și întreținere

! Păstrați insertia pentru sugari departe de îndemâna copilului.
! Spălati componentele moi cu apă rece sub 30 °C.
Nu călcați componentele moi.
! Nu înălbiti sau nu curățati chimic componentele moi.
! Nu utilizați detergenți neutri nediluați, benzină sau altți solventți organici pentru a spăla sistemul de siguranță îmbunătățit pentru copii sau baza. Poate cauza deteriorarea sistemului de siguranță îmbunătățit pentru copii.
! Nu răsuciți cu forță mare componentele moi pentru a le usca. Acesta poate lăsa cute în componentele moi.
Vă rugăm să atârnați la umbră componentele moi.
! Îndepărtați sistemul de siguranță îmbunătățit pentru copii de pe scaunul vehiculului dacă nu îl folosiți pentru o perioadă lungă de timp.
