MANUAL DE UTILIZARE i-Pivot 360 Joie

Ați achiziționat un sistem de siguranță de înaltă calitate pentru copii. Acest produs este adecvat pentru utilizare la copii cu înalțime și greutate de până la 105 cm și 21 kg.

Citiți cu atenție acest Manual de instrucțiuni și urmați pașii de instalare, deoarece este SINGURA metodă de a vă proteja copiului de accidentări grave sau moarte în cazul unui accident și pentru a oferi confort copiului în timpul utilizării acestui produs.

Păstrați manualul de instrucțiuni pentru consultare ulterioară.

Vă rugăm să confirmați

Pentru a utiliza sistemul de siguranță îmbunătățit Joie pentru copii cu conexiunile i-Size ISOFIX în conformitate cu Regulamentul UN nr. 129/03, copilul trebuie să îndeplinească următoarele cerințe.

Cu fața inapoi: înălțimea copilului cuprinsă între 40 cm- 105 cm/Greutatea ≤ 21 kg;

Orientare spre inainte: Vârsta copilului ≥ 15 luni/Înălțimea copilului 76 cm-105 cm/Greutatea copilului ≤ 21 kg;

Citiți toate instrucțiunile din manual înainte de asamblarea și utilizarea acestul produs.

! IMPORTANT: PĂSTRAȚI PENTRU CONSULTĂRI UL TERIOARE. CITITI CU ATENTIE.

Păstrați manualul de instructiuni în compartimentul de depozitare din partea din spate a scaunului, conform figurii din dreapta.

Pentru informații privind garanția, vizitați slte-ul nostru web pe joiebaby.com

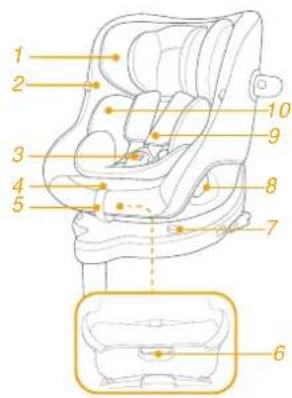

Asigurați-vă că nu lipsesc aceste componente. Contactați vânzătorul dacă lipsesc anumite componente.

1 Suport pentru cap
2 Căptușeală scaun
3 Cataramă
4 Buton de ajustare a hamului
5 Husā de reglare
6 Buton de reglare a înclinării
7 Blocare pivotare
8 Buton rotatie
9 Huse pentru hamul de umâr

10 Insertie
11 Manetă de reglare a suportului pentru cap
12 Buton de reglare ISOFIX
13 Conector ISOFIX
14 Buton de reglaj picior de fixare
15 Ghidaje pentru ataşarea conectorilor ISOFIX
16 Scut de impact lateral *trebuie utilizat numai pe partea laterală a ușil

RETINETI că articolele rigide și componentele din plastic ale sistemului de siguranță îmbunătătit pentru copii să fie amplasate și instalate astfel încât să nu poată exista riscul de a fi prinse de un scaun mobil sau de o ușă a vehiculului în timpul utilizării normale a acestuia.
NU utilizați sistemele de siguranță îmbunătățite pentru copii orientate în spate în raport cu direcția de deplasare a vehiculului în poziții de ședere în care este instalat un airbag frontal.
Pentru a utiliza acest sistem de siguranță îmbunătătit pentru copii în conformitate cu Regulamentul ONU Nr. 129/03, copilul trebuie să îndeplinească următoarele cerințe.
! Modul de orientare spre spate: Înălțimea copilului 40 cm -105 cm/max. 21 kg Modul de orientare spre înainte: Înălțimea copilului 76 cm -105 cm/max. 21 kg
IMPORTANT - NU UTILIZATI SCAUNUL CU FAțA ÎNAINTE PENTRU COPII CÚ VÂRSTE MAI MICI DE 15 luni (Consultați instrucțiunile).
Este posibil ca sistemul de siguranță îmbunătățit pentru copii să nu se potrivească în toate vehiculele omologate, din cauza compartimentelor de depozitare sau a spațiului limitat la nivelul acoperişului vehiculului. În caz de îndoieli, adresați-vă comerciantului dumneavoastră sau contactați-ne.
! Picionul de susținere trebuie să fie în contact cu podeaua vehiculului, iar centurile de fixare a copilului trebuie să fie ajustate în funcție de corpul copilului și nu trebuie să fie răsucite.

AVERTISMENT

! După plasați copilul în acest sistem de siguranță îmbunătățit pentru copii, cureaua trebuie utilizată corect. Asigurați-vă că orice curea pentru genunchi este plasată jos, astfel încât pelvisul să fie cuplat ferm, fixat.
Dispozitivul trebuie să fie schimbat dacă a fost supus unor tensiuni violente în caz de accident. Un accident poate cauza daune pe care nu le puteți vedea.
Luați în considerare pericolul de a face modificări sau adăugări la dispozitiv fără aprobarea autorității competente, cât și pericolul de a nu urmări îndeaproape instrucțiunile de instalare furnizate de producătorul sistemului de siguranță îmbunătățit pentru copii.
Vă rugăm să păstrați acest sistem de siguranță îmbunătățit pentru copii departe de lumina soarelui, în caz contrar poate fi prea fierbinte pentru pielea copilului. Atingeți întotdeauna sistemul de siguranță îmbunătățit pentru copii înainte de a pune copilul în acesta.
! NICIODATĂ nu lăsați copilul nesupravegheat în sistemul de siguranță îmbunătățit pentru copii.
Orice bagaje sau alte obiecte care ar putea cauza răniri în cazul unui accident trebuie fixate corespunzător.
Sistemul îmbunătățit de siguranță pentru copii NU TREBUIE utilizat fără componentele moi.
Componentele moi nu trebuie să fie înlocuite decât cu cele recomandate de producător, deoarece componentele moi sunt parte integrantă a performanței sistemului de fixare.

AVERTISMENT

! Verificați dacă acest sistem îmbunătățit de siguranță pentru copii poate fi instalat corect în vehiculul dvs. înainte de a-l achiziționa.
! NICIUN sistem de siguranță îmbunătățit pentru copii poate garanta protecția completă împotriva rănirii în caz de accident. Cu toate acestea, utilizarea corectă a acestui sistem de siguranță îmbunătățit pentru copii va reduce riscul rănirii grave sau al decesului copilului.
! NU instalați acest sistem de siguranță îmbunătățit pentru copii fără a urma instrucțiunile din acest manual sau vă puteți pune copilul într-un pericol grav de rănire sau deces.
! NU utilizați acest sistem de siguranță îmbunătățit pentru copii dacă acesta are componente deteriorate sau lipsă.
! NU îmbrăcați copilul cu haine largi/prea mari, deoarece acest lucru poate împiedica fixarea corectă și sigură a copilului de curelele pentru umeri și de cureaua pentru coapse între picioare.

Urgente

În caz de urgență sau accidente, este esențial să îi fie acordate primul ajutor și tratament medical copilului.

Informații referitoare la produs

1. Acesta este un sistem îmbunătățit de siguranță pentru copii i-Size. Acesta este omologat în temeiul regulamentului ONU nr. 129 pentru utilizare în poziții așezate într-un vehicul compatibil i-Size, astfel cum este indicat de către producătorul vehiculului în manualul utilizatorului vehiculului.
2. În caz de nelămuriri, consultați fabricantul sau vânzătorul sistemului de siguranță îmbunătățit pentru copii.

Materiale Plastic, metal, textil

Nr. brevet Brevet în așteptare

Alegeti versiunea de montaj

ECE R129	Dimensiuni copii	Modul de instalare	Imagine instalare		Vârsta de referință	Poziția scaumului
	40 cm-105 cm/ ≤21 kg	Cu fața înapol			Aprox. 4 ani	Poziția 1-5
	76 cm-105 cm/ ≤21 kg	Cu fața înainte			15 luni până la aproximativ 4 ani	Poziția 1-5

Aspecte referitoare la montaj

Utilizați scutul de impact lateral

1. Sistemul de siguranță îmbunătățit pentru copii este livrat cu o capsulă de protecție la impact lateral detașabilă. Introduceți capsula de protecție la impact lateral pe partea cea mai apropiată de ușă. Instalarea prezentată în ①.
2. Apăsați butonul de eliberare pentru a îndepărta protecția de impact lateral. ②

Reglarea înălțimii pentru suportul pentru cap și hamurile de umăr

consultati imaginile ③ - ⑥

Reglați suportul pentru cap și verificați dacă hamurile de umăr se află la înălțimea corectă, conform 3 & 4 & 5 & 6

Atunci când sunt utilizate în modul orientat spre spate, fantele hamurilor pentru umeri trebuie să fie chiar la nivel sau imediat sub umerii copilului.
! Atunci când sunt utilizate în modul pentru copii mici, fantele hamurilor pentru umeri trebuie să fie la nivel sau imediat deasupra umerilor copilului. 4

Trageți maneta de reglare a suportului pentru cap 5 în timp ce trageți în sus sau împingeți în jos suportul pentru cap până când se fixează în una dintre cele 6 poziții, conform 6.

Reglarea înclinării

Apasați butonul de reglare a încinării pentru a regla sistemul de siguranță pentru copii în poziția dorită. 7 & 8.

Există 5 poziții de înclinare care pot fi utilizate pentru modurile cu fața înapoi și cu fața înainte. 8

Instalarea bazei

1. Introduceți ghidaje de atașare ISOFIX pentru a vă ajuta la instalare. 9
2. Apăsați pe butonul de ajustare ISOFIX pentru a plia ISOFIX. 11 -1& 11 -2
3. Asigurați-vă că ambii conectori ISOFIX sunt atașați în siguranță în punctele de ancorare ISOFIX. Culorile indicatorilor de pe ambii conectori ISOFIX trebuie să fie complet verzi. ⑫ -1
   Apăsați din nou butoanele de reglare ISOFIX și împingeți scaunul înapoi până când vine în contact cu spătarul scaunului vehiculului.
4. După fixarea ISOFIX, trageți piciorul de susținere în jos, până la podea. Când indicatorul piciorului de fixare indică verde înseamnă că este instalat corect. 12-2
5. Strângeti butonul de eliberare a piciorului de fixare, apoi reglați lungimea piciorului de fixare. 12-3
   ! Asigurați-vă întotdeauna că piciorul de fixare are contact direct cu podeaua și este în poziție blocată, chiar și atunci când copilul nu se află în el.

Scoaterea scaunului

1. Pentru a scoate din vehicul apăsați butonul de reglare ISOFIX și trageți baza de la scaun. Apoi apăsați și eliberați conectorii din sistemul ISOFIX al vehiculului. 14
2. Pentru a preveni deteriorarea în timpul transportului, apăsati butonul de reglare ISOFIX 15 -1 și pliați conectorul complet. 15 -2

Utilizarea în modul de orientare spre spate

(Inălțimea copilului 40 cm-105 cm/Greutatea copilului ≤ 21 kg/sugar - 4 ani)

! Instalați sistemul îmbunătățit de siguranță pentru copii pe scaunul din spate al vehiculului, apoi puneți copilul în sistemul îmbunătățit de siguranță pentru copii.
Apăsați butonul de rotație pentru a roti scaunul, pentru o încărcare/descărcare laterală mai ușoară a copilului, apoi rotiți scaunul în poziția orientată spre spate. 16.8.17
! Apăsați butonul de rotație de pe ambele părți pentru a roti scaunul îmbunătățit de siguranță pentru copii.

Fixarea copilului

1. Pentru a prelungi centurile hamului, apăsați butonul de reglare a hamului în timp ce scoateți hamurile umărului, pentru a le slăbi. 18
2. Deblocați hamul apăsând butonul roșu. 19
3. Fixați cataramele pe ambele părți ale scaunului, evidentiate ca 20, care sunt situate pe ambele părți ale scaunului, pentru a facilita plasarea copilului în modul de orientare cu spatele.

Folosirea insertiei pentru copii

Recomandăm utilizarea inserției complete pentru confort pentru copii cu înălțimea sub 60 cm sau până când inserția devine ne încăpătoare. Inserția pentru copii crește protecția la impact lateral.

1. Asezați copilul în sistemul de siguranță îmbunătățit pentru copii și treceți ambele brațe ale copilului prin hamuri.
2. Cuplati catarama. Consultati 21
3. Trageți în jos husa de reglare și reglați hamul astfel încât copilul să fie bine fixat. 22

! Mențineți întotdeauna copilul fixat în ham și strâns în mod corespunzător prin îndepărtarea oricărui joc.
! Asigurați-vă că spațiul dintre copil și curelele hamului de umăr este de aproximativ o mână.
Când scaunul este rotit în poziție și cuplat corespunzător, butonul de rotație va indica verde; în caz contrar, va indica roșu. 23
! Asigurați-vă întotdeauna că scaunul este în poziție blocată (orientare spre spate/orientare înainte) chiar și atunci când copilul nu se află în el.

Utilizarea în modul de orientare înainte

(Înălțimea copilului 76 cm- 105 cm/Greutatea copilului ≤ 21 kg/15 luni - aprox. 4 ani)

Instalați sistemul îmbunătățit de siguranță pentru copii pe scaunul din spate al vehiculului, apoi puneți copilul în sistemul îmbunătățit de siguranță pentru copii.
Apăsați butonul de rotație pentru a roti scaunul, pentru o încărcare/descărcare laterală mai ușoară a copilului, apoi rotiți scaunul în poziția orientată înainte. 24 & 25
! Apăsați butonul de rotație de pe ambele părți pentru a roti scaunul îmbunătățit de siguranță pentru copii.

Fixarea copilului

1. Pentru a prelungi centurile hamului, apăsați butonul de reglare a hamului în timp ce scoateți hamurile umărului, pentru a le slăbi. 26

2. Deblocați catarama hamurilor apăsând butonul roșu. 27 ! Scoateți inserția pentru sugari când scaunul este în modul orientat înainte. 28

3. Asezați limbile cataramelor de pe partea exterioară a sistemului de siguranță pentru copii, astfel încât acestea să fie fixate.

4. Asezați copilul în sistemul de siguranță îmbunătățit pentru copii și treceti ambele brațe ale copilului prin hamuri.
5. Cuplati catarama.
6. Trageți în jos husa de reglare și reglați hamul astfel încât copilul să fie bine fixat. 29
7. Apăsați butonul de blocare a pivotării 30-1 în timp ce rotiți scaunul în modul orientat înainte. 30-2

! Când scaunul este rotit în poziție și cuplat corespunzător, butonul de rotație va indica verde; în caz contrar, va indica roșu. 30
Asigurați-vă întotdeauna că scaunul este în poziție blocată (orientare spre spate/orientare înainte) chiar și atunci când copilul nu se află în el.
! Conectorii ISOFIX trebuie ataşati și blocați pe punctele de ancorare ISOFIX. 31-1
! Picionul de fixare trebuie instalat corect cu indicatorul verde. 31-2
! Mențineți întotdeauna copilul fixat în ham și strâns în mod corespunzător prin îndepărtarea oricărui joc.
! NU folosiți orientarea spre înainte, cu excepția cazului în care copilul dvs. are înălțimea de cel puțin 76 cm ȘI vârsta de 15 luni.

Demontarea părților moi

Apāsați butonul de culoare roșie pentru a decupla catarama. 32

Urmati paşii 33 - 40 pentru a detaşa componentele moi.

Pentru a reatașa componentele moi, reperați pașii de mai sus în ordine inversă.

Îngrijire și întreținere

! Nu läsați insertia pentru sugari la îndemâna copilului.
! Spălați componentele moi cu apă rece sub 30 °C.
! Nu călcați componentele moi.
! Nu înălbiti sau nu curățati chimic componentele moi.
! Nu utilizați detergenți neutri nediluați, benzină sau alti solventi organici pentru a spăla sistemul de siguranță îmbunătățit pentru copii sau baza. Poate cauza deteriorarea sistemului de siguranță îmbunătățit pentru copii.
! Nu răsuciți componentele moi pentru a le usca cu forță mare. Acesta poate lăsa cute în componentele moi.
! Vă rugăm să atârnați la umbră componentele moi.
Îndepärtați sistemul de siguranță îmbunătățit pentru copii de pe scaunul vehiculului dacă nu îl folosiți pentru o perioadă lungă de timp.
