BRUKSANVISNING i-Pivot 360 Joie

Pleje og vedligeholdelse

Du har kjøpt et fullsertifisert barnesete av høy kvalitet. Dette produktet er egnet for bruk med barn med høyde og vekt opptil og 105 cm og 21 kg.

Les denne bruksanvisningen nøye og følg installasjonstrinnene, da dette er den ENESTE måten å beskytte barnet mot alvorlig skade eller død ved en ulykke og for at barnet skal få det behagelig mens produktet brukes.

Ta vare på bruksanvisningen for fremtidig oppslag.

Bekreft

For at bruk av dette forbedrede barnesetet fra Joie med i-Size ISOFIX-kontakter skal være i henhold til FN-forskrift nr. 129/03 må barnet være innenfor følgende mål.

Bakovervendt: Barnets høyde 40-105 cm / Barnets vekt ≤21 kg; Forovervendt: Barnets alder ≥15 m / Barnets høyde 76-105 cm / Barnets vekt ≤21 kg;

Les alle instruksjonene i denne bruksanvisningen før du monterer og bruker produktet.

! VIKTIG: BEHOLD FOR FREMTIDIG OPPSLAG. LES NÖYE.

Oppbevar bruksanvisningen i oppbevaringsrommet bak setet som på figuren til høyre.

Du finner garantiinformasjon på vårt nettsted: joiebaby.com

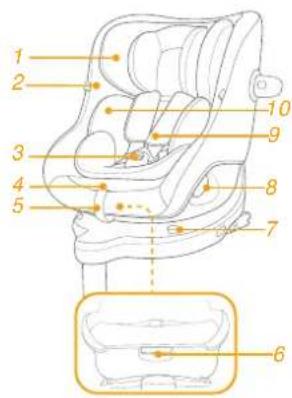

Sørg for at det ikke er noen deler som mangler. Ta kontakt med forhandleren hvis noe mangler.

1 Hodestøtte
2 Setepute
3 Spenne
4 Selejusteringsknapp
5 Justeringsnetting
6 Ryggjusteringsknapp
7 Svinglås
8 Dreieknapp
9 Skulderbeltetrekk

10 Innlegg
11 Hodestøttejusteringsspak
12 ISOFIX-justeringsknapp
13 ISOFIX-kontakt
14 Justeringsknapp for lastben
15 ISOFIX-kontaktførere
16 Sidestøtvern *må kun brukes på dørsiden

1 2 3 4 5 6 7 8 9 10

! S∅RG FOR at de stive gjenstandene og plastdelene på det forbedrede barnesetesystemet blir plassert og installert slik at de ikke kan hemmes av et flyttbart sete eller en av bilens dører under hverdagslig bruk av kjøretøyet.
! IKKE bruk bakovervendte forbedrede barnesetesystemer i sitteplasser der en aktiv frontkollisjonspute er installert.
! For at bruk av dette forbedrede barnesetet skal være i henhold til FN-forskrift nr. 129/03 må barnet være innenfor følgende mål:
! Bakovervendt bruk: Barnets høyde 40–105 cm / maks. 21 kg:
Fremovervendt bruk: Barnets høyde 76–105 cm / maks. 21 kg;
! VIKTIG - IKKE BRUK FREMOVERLENT F∅R BARNET ER MINST 15 MÅNEDER (se instruksjonene).
Det forbedrede barnesetet passer kanskje ikke i alle godkjente kjøretøy, på grunn av oppbevaringsrom eller begrenset avstand til taket i kjøretøyet. Ved tvil bes du kontakte forhandleren eller oss.
! Støtteben skal være i kontakt med bilgulvet, og eventuelle remmer som barnet skal tilpasses kroppen til barnet. Remmer skal ikke vris.

ADVARSEL

! Når barnet er satt i det forbedrede barnesetet, må sikkerhetsbeltet brukes riktig. Sørg for at midjebelte legges lavt slik at skrittet er godt festet og under press.
! Dette forbedrede barnesetet bør byttes ut når den har vært utsatt for tunge belastninger i en ulykke. En ulykke kan føre til skade som du ikke kan se.
! Vær oppmerksom på faren ved endringer eller tillegg til enheten som gjøres uten godkjenning fra gjeldende myndighet eller hvis ikke installasjonsinstruksjonene gitt av produsenten til det forbedrede barnesetet følges.
! Hold dette forbedrede barnesetet borte fra sollys, da det kan bli for varmt for huden til barnet. Ta alltid på det forbedrede barnesetet før du setter barnet i det.
! IKKE legg barnet i dette forbedrede barnesetesystemet uten tilsyn.
! All bagasje eller andre gjenstander som kan gi personskader ved kollisjon, skal være forsvarlig festet.
! Det forbedrede barnesete systemet SKAL IKKE BRUKES uten de myke delene.
! De myke delene skal ikke byttes ut med noen andre enn de som er anbefalt av produsenten, da de er vesentlige for ytelsen til barnesetet.

ADVARSEL

! Kontroller om dette forbedrede barnesetet kan monteres riktig i kjøretøyet før du kjøper det.
! INGEN forbedrede barneseter kan garantere full beskyttelse mot skade ved en ulykke. Riktig bruk av dette forbedrede barnesetet vil imidlertid redusere risikoen at barnet ditt blir alvorlig skadet eller dør.
! IKKE monter det forbedrede barnesetet å uten å følge instruksjonene i denne håndboken, ellers kan barnet utsettes for alvorlig fare for skade eller død.
! IKKE bruk det forbedrede barnesetet hvis det er skadet eller deler mangler.
! IKKE kle barnet i store/overdimensjonerte klær, da dette kan hindre at barnet blir, ordentlig og sikkert festet med skulderbeltestroppene og skrittremen mellom bena.

Nødsituasjon

Ved nødstilfeller eller ulykker er det viktigste at barnet blir tatt hånd om med førstehjelp og medisinsk behandling umiddelbart.

Produktinformasjon

1. Dette er et i-Size forsterket barnesetesystem. Den er godkjent i henhold til FN-forskrift nr. 129, for bruk i i-Size-kompatible sitteplasser som angitt av kjøretøyprodusentene i brukerhåndboken til kjøretøyet.
2. Hvis du er i tvil, tar du kontakt med produsenten eller forhandleren av det forbedrede barnesetet.

Materialer Plast, metall, tekstiler

ECE R129	Barnets størrelse	Installasjonsmodus	Figur for installasjon	Referanse-alder	Sete-posisjon
	40-105 cm/≤21 kg	Bakovervendt		Ca. 4 år	Posisjon 1-5
	76-105 cm/≤21 kg	Fremovervendt		15 månedortil ca. 4 år	Posisjon 1-5

Merknader for installasjon

Bruk sidestøtbeskyttelse

se bilder 1 - 2

1. Det forbedrede barnesetet leveres med en avtagbar beskyttelseskapsel mot sidestøt. Sett inn sidestøtkapselen på siden nærmest døren. Installasjon vist på 🔒.
2. Trykk utløserknappen for å fjerne beskyttelsen mot sidestøt. ②

Høydejustering

for hodestøtte og skuldersele

se bilder ③ - ⑥

Juster hodestøtten og kontroller at skulderselen er i riktig høyde i henhold til 3 & 4 & 5 & 6

Ved bakovervendt bruk må høyden på skulderselesporene være på høyde med eller like under toppen av skuldrene til barnet.
! Ved fremovervendt bruk må høyden på skulderselesporene være på høyde med eller like over toppen av skuldrene til barnet. 4

Trykk justeringsspaken for hodestøttten ⑤ mens du trekker opp eller ned hodestøttten til den klikker inn på en av de 6 posisjonene vist som ⑥.

Ryggjustering

se bilder 7 - 8

Trykk ryggjusteringsknappen for å sette det forbedrede barnesetet i ønsket posisjon. 7 & 8.

Det er 5 hvileposisjoner i både bakovervendt og fremovervendt bruk.

Baseinstallasjon

se bilder 9 - 15

1. Sett inn ISOFIX-festeførerne for å hjelpe deg med installasjonen.
2. Trykk ISOFIX-justeringsknappen for å forlenge ISOFIX. 11 -1&11 -2
3. Sørg for at begge ISOFIX-kontaktene er sikkert festet til ISOFIX-ankerpunktene. Fargene på indikatorene på begge ISOFIX-kontaktene skal være helt grønne. 12 -1

! Trykk ISOFIX-justeringsknappene igjen mens du skyver setet tilbake til den kommer i kontakt med ryggen på bilsetet.
4. Når ISOFIX er festet, trekker du lastbenet ned på gulvet. Når lastbenindikatoren blir grønn, er lastbenet riktig montert. 12 -2
5. Klem utlöserknappen for lastbenet, og juster lengden på lastbenet. 12 - 3
Sørg alltid for at støttebenet har direkte kontakt med gulvet og er i låst stilling selv når barnet ikke er i det.

Fjerne setet

1. Når du skal ta det ut av bilen, trykker du ISOFIX-justeringsknappen og trekker basen bort fra setet. Trykk og slipp deretter kontaktene fra bilens ISOFIX. 14
2. Trykk ISOFIX-justeringsknappen 15 -1 og brett kontakten helt for å forhindre skade under transport. 15 -2

Bakovervendt bruk

(Barnets høyde 40-105 cm / Barnets vekt 21 kg / spedbarn til 4 år)

se bilder 16 - 23

! Installer det forbedrede barnesetet på baksetet, og sett deretter barnet i det forbedrede barnesetet.
Trykk dreieknappen for å dreie setet slik at det blir lett å sette barnet inn og ta det ut, og drei det rundt til bakovervendt stilling. 16&17
! Trykk dreieknappen på hver side for å dreie det forbedrede barnesetet.

Sikre barnet

1. Trykk selejusteringsknappen mens du trekker ut skulderselene for å løsne og forlenge skulderselebeltene. ^18
2. Spenn opp selen ved å trykke den røde knappen. 19
3. Fest spennene på begge sidene av setet som vist på 20. Disse er på begge sidene av setet for å gjøre det lettere å plassere barnet i bakovervendt modus.

Bruke spedbarnsinnlegg

Vi anbefaler at du bruker hele komfortinnlegget så lenge barnet er under 60 cm; det kan brukes til barnet blir for stort for spedbarnsinnlegget.

Spedbarnsinnlegget øker beskyttelsen mot støt fra siden.

1. Legg barnet i det forsterkede barnesetet, og legg legge armer gjennom selen.
2. Fest spennen. Se 21
3. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at barnet sitter godt fast. 22
   ! Barnet skal alltid holdes godt i selen og strammet ordentlig; eventuelt slakk skal fjernes.
   ! Sørg for at avstanden mellom barnet og skulderseleremmene har omtrent tykkelsen til en hånd.
   ! Når setet er rotert på plass og riktig festet, viser dreieknappen grønt. Ellers viser den rødt. 23
   ! Pass alltid på at setet er i låst posisjon (bakovervendt / fremovervendt) selv når barnet ikke er i det.

Fremovervendt bruk

(Barnets høyde 76-105 cm / Barnets vekt ≤ 21 kg / 15 måneder - ca. 4 år)

se bilder 24 - 31

! Installer det forbedrede barnesetet på baksetet, og sett deretter barnet i det forbedrede barnesetet.

Trykk dreieknappen for å dreie setet slik at det blir lett å sette barnet inn og ta det ut, og drei det rundt til fremovervendt stilling. 24 & 25

! Trykk dreieknappen på hver side for å dreie det forbedrede barnesetet.

Sikre barnet

1. Trykk selejusteringsknappen mens du trekker ut skulderselene for å løsne og forlenge skulderselebeltene. 26

2. Lås opp låsespennen ved å trykke den røde knappen. 27
   ! Fjern spedbarnsinnlegget i fremovervendt modus. 28

3. Plasser spennetungene på utsiden av det forbedrede barnesetet slik at de holdes på plass.

4. Legg barnet i det forsterkede barnesetet, og legg legge armer gjennom selen.
5. Fest spennen.
6. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at barnet sitter godt fast. 29
7. Trykk svinglås-knappen 30-1 mens du roterer setet slik at det er fremovervendt. 30-2

! Når setet er rotert på plass og riktig festet, viser dreieknappen grønt, Ellers viser den rødt. 30
! Pass alltid på at setet er i låst posisjon (bakovervendt / fremovervendt) selv när barnet ikke er i det.
! ISOFIX-kontaktene må festes og låses på ISOFIX-ankerpunktene. 31 -1
! Lastbenet må monteres riktig med grønn indikator. 31 -2
! Barnet skal alltid holdes godt i selen og strammet ordentlig; eventuelt slakk skal fjernes.
! IKKE bruk fremovervendt med mindre barnets høyde er minst 76 cm OG alder 15 måneder.

Ta av de myke delene

se bilder 32 - 40

Trykk den røde knappen for å frigjøre spennen. 32

Følg trinnene 33 - 40 for å ta av de myke delene.

Når du skal feste de myke delene igjen, gjentar du trinnene ovenfor i omvendt rekkefølge.

Stell og vedlikehold

! Oppbevar puten et sted utenfor barns rekkevidde.
! Vask de myke delene med kaldt vann under 30 °C.
! Ikke stryk de myke delene.
! Ikke bruk blekemiddel eller tørrens på de myke delene.
! Ikke bruk ufortynnede vaskemidler bensin eller andre organiske løsemidler til å vaske det forbedrede barnesetet eller basen. Det kan føre til skade på det forbedrede barnesetet.
! Ikke vri opp de myke delene med stor kraft for å tørke dem. Det kan gjøre dem rynket.
! Tørk de myke delene i skyggen.
! Fjern det forbedrede barnesetet fra bilsetet hvis det ikke skal brukes på lengre tid.
