BRUKSANVISNING i-Pivot 360 Joie

Välkommen till Joie™

Du har köpt en högkvalitativ, fullt certifierad säkerhetsbilbarnstol. Den här produkten är lämplig för användning med barn som är upp till 105 cm långa och väger upp till 21 kg.

Läs noga igenom denna bruksanvisning och följ installationsstegen eftersom det är det ENDA sättet att skydda ditt barn från allvarliga personskador eller dödsfall vid en eventuell olycka, samt för att göra det bekvämt för ditt barn när den här produkten används.

Spara denna bruksanvisning för framtida behov.

Bekräfta

För att använda denna Joie förstärkta bilbarnstol med i-Size ISOFIX-fästanordningar, i enlighet med FN:s förordning nr 129/03, måste ditt barn uppfylla följande krav.

Bakåtvänd: Barnets längd 40 cm-105 cm/barnets vikt ≤ 21 kg; Framåtvänd: Barnets ålder≥ 15 m/barnets längd 76 cm-105 cm/Barnets vikt ≤ 21 kg;

Läs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.

! VIKTIGT: SPARA FÖR FRAMTIDA REFERENS. LÄS IGENOM NOGA.

Förvara bruksanvisningen i lagringsutrymmet på baksidan av sätet såsom visas i högra figuren.

Besök vår webbplats joiebaby.com för att få garantiinformation

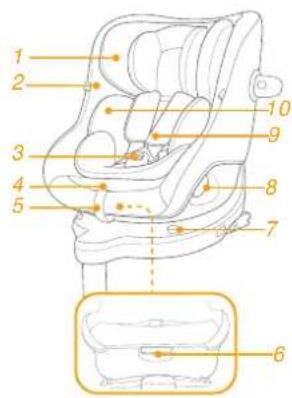

Se till att det inte saknas några delar. Kontakta återförsäljaren om något saknas.

1 Huvudstöd
2 Sittdyna
3 Spänne
4 Bältesinställningsknapp
5 Justeringsband
6 Knapp för lutningsjustering
7 Riktningslås av
8 Rotationsknapp
9 Täckning axelremmar

10 Insats
11 Inställningsspak för huvudstödet
12 ISOFIX-justeringsknapp
13 ISOFIX-anslutning
14 Justeringsknapp för stödben
15 ISOFIX fästets styrskenor
16 Sidokrockskydd *Får endast användas på dörrsldan

1 2 3 4 5 6 7 8 9 10

! VAR försiktig så att du är säker på att de fasta föremålen och plastdelarna på den förstärkta bilbarnstolen är placerade och monterade så att de inte är benägna att fastna, i ett säte som rör sig eller någon av fordonets dörrar, vid de dagliga användningen av fordonet.
! Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns en aktiv krockkudde monterad framför.
! För att använda den här förstärkta bilbarnstolen i enlighet med FN-förordning nr 129/03 måste ditt barn uppfylla följande krav.
! Bakåtvänt läge: Bamets längd 40 cm–105 cm/max 21 kg
Framåtvänt läge: Bamets längd 76 cm–105 cm/max 21 kg
! VIKTIGT - ANVÄND INTE FRAMÅTVÄND INNAN BARNET HAR UPPNÄTT EN ÅLDER PÅ 15 MÅNADER (se instruktionerna).
Den förstärkta bilbamstolen kanske inte passar i alla godkända fordon, på grund av förvaringsutrymmen eller begränsat avstånd till fordonets tak. Ta vid tveksamheter kontakt med återförsäljaren eller hör av dig till oss.
! Alla stödben ska ha kontakt med fordonets golv och alla remmar som spänner fast barnet ska vara justerade mot barnets kropp och de får inte vara tvinnade.

WARNING

! När barnet placerats i denna förstärkta bilbarnstol måste bilbältet användas korrekt. Se till att säkerställa att höftbandet sitter lågt ned, så att bäckenet är ordentligt fastsatt, skall vara spänt.
! Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat.
! Överväg risken med att utföra några ändringar eller tillägg på enheten utan godkännande från adekvat myndighet och riskema med att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen.
! Håll den här förstärkta bilbarnstolen borta från solljus eftersom den i annat fall kan bli för het för barnets hud. Känn alltid på den förstärkta bilbarnstolen innan du placerar barnet i den.
! Lämna ALDRIG ditt barn utan uppsikt i eller vid det här förstärkta bilbamstolsystemet.
! Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade.
! Det förstärkta bilbarnstolsystemet SKA INTE ANVÄNDAS utan tygdelarna.
Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbamstolens egenskaper.

WARNING

! Kontrollera om den här förstärkta bilbarnstolen kan monteras på rätt sätt i ditt fordon innan du köper den.
! INGEN förstärkt bilbarnstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av den här förstärkta bilbarnstolen risken för allvarliga personskador eller dödsfall för ditt barn.
! Installera INTE den här förstärkta bilbarnstolen utan att följa instruktionerna i denna bruksanvisning eftersom du annars kan utsätta ditt barn för allvarliga skaderisker eller dödsfall.
! Använd INTE den här förstärkta bilbarnstolen om den är skadad eller om delar saknas.
! Låt INTE ditt barn bära stora/för stora kläder eftersom dessa kan förhindra att barnet sitter säkert och korrekt fastspänt med axelremmarna och grenbandet mellan benen.

Nödfall

Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling.

Produktinformation

1. Den här förbättrade bilbarnstolen är i-Size Den är godkänd enligt FN-förordning nr 129, för användning i i-Size kompatibelt fordonssäte, placerad såsom indikeras av fordonstillverkarens bruksanvisning.
2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av system för förstärkt bilbarnstol rådfrågas.

Material Plast, metall, tyg

Patentnr. Patent under ansökan

ECE R129	Barnets storlek	Installations-läge	Bild för installation		Referensåider	Stol-position
	40 cm-105 cm/≤ 21 kg	Bakåtvänd			Ung. 4 år	Position 1-5
	76 cm-105 cm/≤ 21 kg	Framåtvänd			15 månader till ung. 4 år	Position 1-5

Använda sidokrockskyddet

se bilder 1 - 2

1. Den förstärkta bilbarnstolen levereras med löstagbar sidokrockskyddkapsel. Sätt i sidokrockkapseln på den sida som är närmast dörren. Installationen visas i 1.
2. Tryck på frigöringsknappen för att ta bort sidokrockskyddet.

Höjdjustering

för huvudstöd och axelselen

se bilder ③ - ⑥

Justera huvudstödet och kontrollera att axelselen har korrekt höjd enligt 3 & 4 & 5 & 6

! Vid användning i bakåtvänt läge måste axelremmarnas höjd vara i jämnhöjd med eller strax under översta punkten på barnets axlar.
! Vid användning i framåtvänt läge måste axelremmarnas höjd vara i jämnhöjd med eller strax ovanför översta punkten på barnets axlar.

Tryck på huvudstödets inställningsspak 5 och dra upp eller tryck ner huvudstödet tills det klickar i ett av de 6 lägena, som visas på 6.

Lutningsjustering

se bilder 7 - 8

Tryck på knappen för lutningsjustering för att justera den förstärkta bilbarnstolen till den önskade positionen. 7 & 8.

Det finns 5 lutningslägen som kan användas för både bakåtvänt och framåtvänt läge. ^8

Basinstallation Använda det bak

se bilder 9 - 15

1. Infoga ISOFIX-fästen för att hjälpa till med installationen.
2. Tryck på ISOFIX-justeringsknappen för att förlänga ISOFIX. 11 -1& 11 -2
3. Se till att båda ISOFIX-anslutningarna sitter fast i sina ISOFIX-förankringspunkter. Färgerna på indikatorerna på båda ISOFIX-anslutningarna skall vara helt gröna. 12 -1
   ! Tryck på ISOFIX-justeringsknapparna igen medan du skjuter stolen bakåt tills det kommer i kontakt med fordonssätets ryggstöd.
4. När ISOFIX anslutits ska stödbenet dras nedåt mot golvet. När stödbenets indikator visar grön, innebär detta att stödbenet installerats korrekt. 12 -2
5. Tryck på stödbenets frigöringsknapp och justera stödbenets längd. 12 -3
   ! Var alltid noga med att stödbenet har direktkontakt med golvet och är i den låsta positionen även när barnet inte är i den.

Ta av från sätet

1. För att ta bort från fordonet så tryck på ISOFIX-justeringsknappen och dra tillbaka basen från sätet. Tryck sedan på och släpp kontakterna från fordonets ISOFIX. ^14
2. För att förhindra skada under transporten så tryck på ISOFIX-justerings-knappen 15 -1 och vik ihop anslutningen helt. 15 -2

nda läget

(Barnets längd 40 cm - 105 cm/barnets vikt ≤ 21 kg/spädbarn - 4 år)

se bilder 16 - 23

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen.
Tryck på roteringsknappen för att rotera så att det blir enklare att sätta i/ta ut barnet från sidan. Rotera sedan sätet till bakåtvänt läge. 16 & 17
! Tryck på roteringsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen.

Spänna fast barnet

1. Förläng axelselens remmar genom att trycka på selens justeringsknapp medan du drar axelselen utåt för att lossa.
2. Lossa selen genom att trycka på den röda knappen. 19
3. Fäst spännena på båda sidor av sätet som visas enligt 20, de sitter på båda sidor om sätet och gör placeringen av barnet i det bakre läget mer praktiskt.

Använd spädbarnsinsats

Vår rekommendation är att hela spädbarnsinsatsen används tills barnet är 60 cm och den kan används tills barnet vuxit ur spädbarnsinsatsen. Spädbarnsinsatsen ökar skyddet för sidostötar.

1. Placera barnet i den förstärkta bilbarnstolen och trä båda armarna genom selen.
2. Aktivera spännet. Se 21
3. Dra ned bandinställningen och ställ in lämplig längd för att se till att barnet sitter ordentligt fast. 22
   ! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack.
   ! Se till att utrymmet mellan barnet och axelselens remmar är som tjockleken på en hand.
   ! När sitsen har roterats på plats och sitter fast ordentligt blir roteringsknappen grön; i annat fall är den röd. 23
   ! Kontrollera alltid att sitsen är i den låsta positionen (bakåtvänd/ framåtvänd) även när barnet inte är i den.

Använda det framåtvända läget (Barnets längd 76 cm-105 cm/barnets vikt ≤ 21 kg/15 månader-ung. 4 år)

se bilder 24 - 31

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen.

Tryck på rotationsknappen för att rotera så att det blir enklare att sätta i/ta ut barnet från sidan. Rotera sedan sätet till framåtvänt läge. 24 & 25

! Tryck på rotationsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen.

Spänna fast barnet

1. Förläng axelselens remmar genom att trycka på selens justeringsknapp medan du drar axelselen utåt för att lossa. 26

2. Lossa bältesspännet på axelselen genom att trycka på den röda knappen. 27
   ! Ta bort spädbarnsinsatsen i framåtvänt läge. 28

3. Placera spännets tungor på utsidan av den förstärkta bilbarnstolen så att tungorna hålls på plats.

4. Placera barnet i den förstärkta bilbarnstolen och trä båda armarna genom selen.
5. Aktivera spännet.
6. Dra ned bandinställningen och ställ in lämplig längd för att se till att barnet sitter ordentligt fast. 29
7. Tryck på knappen som slår från riktningslåset 30-1 medan du roterar sitsen till det framåtvända läget. 30-2
   ! När sitsen har roterats på plats och sitter fast ordentligt blir roteringsknappen grön, i annat fall är den röd. 30
   ! Kontrollera alltid att sitsen är i den låsta positionen (bakåtvänd/ framåtvänd) även när barnet inte är i den.
   ! ISOFIX-anslutningarna måste fästas och låsas på ISOFIX-förankringspunkterna. 31-1
   ! Stödbenet måste vara installerat korrekt med grön indikator. 31 -2
   ! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack.
   ! Använd INTE framåtvänt läge förrän ditt barns längd är minst 76 cm OCH barnet är 15 månader fyllda.

Borttagning av mjuka delar

se bilder 32 - 40

Tryck på den röda knappen för att öppna spännet. 32

Följ stegen 33 - 40 för att ta bort det mjuka materialet.

För att sätta tillbaka det mjuka materialet, upprepa stegen ovan i omvänd ordning.

Skötsel och underhåll

! Förvara dynan utom räckhåll för barn.
! Tvätta det mjuka materialet i kallt vatten under 30 °C.
! Stryk inte det mjuka materialet.
! Blek inte eller kemtvätta det mjuka materialet.
! Använd inte outspädda rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta den förstärkta bilbarnstolen eller basen. Det kan skada den förstärkta bilbarnstolen.
! Vrid inte ur det mjuka materialet för att torka det. Det kan orsaka veck i det mjuka materialet.
! Häng upp det mjuka materialet och låt det torka i skuggan.
! Ta bort den förstärkta bilbarnstolen från fordonssätet om den inte skall användas under en längre tid.
