Typ av produkt	Bilbarnstol
Märke	Joie
Modell	i-Prodigi
Kategori	Förbättrad barnsäkerhetsanordning i-Size
Användning	Bakåtvänd, barnlängd 40-125 cm, vikt ≤22,5 kg
Montering	ISOFIX + stödben med låsindikator
Antal lutningslägen	8
Antal nackstödslägen	8
Sidokollisionsskydd	Avtagbar modul, används på dörrsidan
Babyinsats	Inbyggd, rekommenderad för barn <80 cm
Stötstång	Ja, justerbar
Skötsel och rengöring	Kalltvätt ≤30°C, stryk ej, kemtvätt ej, torka i skugga
Säkerhet	Överensstämmer med UN R129, ISOFIX, stödben, låsindikatorer
Standard	UN nr 129 (i-Size)
Material	Plast, metall, tyg
Manual	Förvaras baktill på stolen

Vanliga frågor - i-Prodigi Joie

Hur installerar jag stolen med ISOFIX?

Fäst ISOFIX-guiderna vid fordonets förankringspunkter, bredda sedan ISOFIX-anslutningarna genom att trycka på justeringsknappen. Sätt i anslutningarna i guiderna tills du hör två klick och ser gröna indikatorer. Vik sedan ut stödbenet och justera det tills indikatorn blir grön. Kontrollera att basen är ordentligt fastsatt genom att dra i anslutningarna.

Hur justerar jag nackstödet?

Lyft justeringsspaken för nackstödet medan du lyfter eller sänker stödet för att placera det i ett av de 8 lägena. Axelselehöjden ska vara i nivå med eller under barnets axeltoppar.

Hur använder jag sidokollisionsskyddsmodulen?

Sidokollisionsskyddsmodulen ska användas på fordonets dörrsida. Klicka fast den på stolen. För att ta bort den, tryck på öppningsknappen. Använd den endast på dörrsidan.

Hur rengör jag överdragen?

Tvätta mjuka delar i kallt vatten under 30°C. Stryk inte, kemtvätta inte och använd inte blekmedel. Låt torka i skugga. Använd inte outspädda rengöringsmedel eller lösningsmedel.

När använder jag babyinsatsen?

Den inbyggda babyinsatsen rekommenderas när barnet är under 80 cm. Ta bort nackstödsdelen när huvudet inte längre får plats, och sedan kroppsdelen när axlarna inte längre är bekväma. Kudden kan användas separat för att stödja ryggen.

Hur justerar jag stolens lutning?

Tryck på lutningsknappen för att justera stolen till ett av de 8 lägena. Detta ger optimalt stöd för huvud och nacke.

Kan jag använda denna stol framåtvänd?

Nej, denna stol är endast godkänd för bakåtvänd användning för barn från 40 cm till 125 cm och ≤22,5 kg. Använd den inte framåtvänd.

Vilken maxvikt för bakåtvänd användning?

Maxvikten för bakåtvänd användning är 22,5 kg, vilket motsvarar en maxlängd på 125 cm.

Vad gör jag om stödbenets indikator är röd?

En röd indikator betyder att stödbenet är felinstallerat. Justera längden genom att trycka på justeringsknappen och se till att det har full kontakt med fordonets golv. Indikatorn ska bli grön.

Hur lossar jag mjuka delar för rengöring?

Tryck på den röda knappen för att lossa spännet. Följ steg 23-27 i manualen för att ta bort plastfästena. Ställ in stolen på ett lutningsläge mellan 3 och 8 innan du tar bort fästena.

BRUKSANVISNING i-Prodigi Joie

Välkommen till Joie ^TM

Du har köpt en högkvalitativ, fullt certifierad säkerhetsbilbarnstol. Den här produkten är lämplig för användning med barn som är 40 cm–125 cm långa och väger upp till 22.5 kg. Lås nogå igenom denna bruksanvisning och följ installationsstegen eftersom det är det ENDA sättet att skydda ditt barn från allvarliga personskador eller dödsfall vid en eventuell olycka, samt för att göra det bekvämt för ditt barn när den här produkten används. Spara denna bruksanvisning för framtida behov.

Bekräfta

För att använda denna Joie förstärkta bilbarnstol med i-Size ISOFIX-fästanordningar, i enlighet med FN:s förordning nr 129, måste ditt barn uppfylla följande krav.

Bakåtvänd: Barnets längd 40cm - 125 cm/max 22.5kg

Läs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.

! VIKTIGT: SPARA FÖR FRAMTIDA REFERENS, LÄS IGENOM NOGA,

Förvara bruksanvisningen i lagringsutrymmet på baksidan av såtet såsom visas i högra figuren.

Besök vår webbplats joiebaby.com för att få garantiinformation

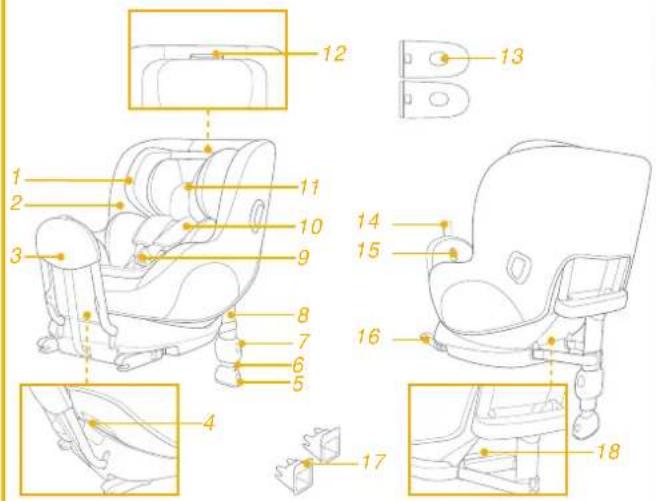

Se till att det inte saknas några delar. Kontakta återförsäljaren om något saknas.

1 Huvudstöd
2 Sittdyna
3 Studsstång
4 Knapp för lutningsjustering
5 Justeringsknapp för stödben
6 Indikator för stödben
7 Justeringsknapp för stödben
8 Stödben
9 Bälte
10 Axelseleskydd
11 Spädbarnsinsats

12 Inställningsspak för huvudstödet
13 Sidokrockskyddskapsel x2 * får endast användas på dörrsidan
14 Studsstångens justeringsband
15 Studsstångens frigöringsknapp
16 ISOFIX-anslutning
17 ISOFIX-styrskenor
18 ISOFIX-justeringsknapp

WARNING

! VAR försiktig så att du är säker på att fasta föremålen och plastdelarna på den förstärkta bilbarnstolen är placerade och monterade så att de inte är benägna att fastna i ett säte som rör sig eller någon av fordonets dörrar.
! Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns en aktiv krockkudde monterade framför.
Den förstärkta bilbarnstolen kanske inte passar i alla godkända fordon. Se den medföljande listan över monteringsmöjligheter för att få mer information.
! Alla stödben ska ha kontakt med fordonets golv och alla remmar som spänner fast barnet ska vara justerade mot barnets kropp. Remmarna får inte vridas.
! Se till att säkerställa att höftbandet sitter lågt ned, så att bäckenet är ordentligt fastsatt, skall vara spänt.
! Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat.
! Överväg risken med att utföra några ändringar eller tillägg på enheten utan godkännande från adekvat myndighet och riskerna med att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen.

WARNING

! Barn får inte lämnas obevakade i deras förstärkta bilbarnstol.
! Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade.
! Det förstärkta bilbarnstolsystemet SKA INTE ANVÄNDAS utan tygdelarna.
! Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper.
! Var även uppmärksam på instruktionerna och varningarna i handboken från fordonets tillverkare.

WARNING

! Läs NOGGRANT de varningar som finns i den separata säkerhetsmanualen för att säkerställa säker användning av produkten.

Nödfall

Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling.

Produktinformation

1. Det här förstärkta fasthållningsanordningssystemet för barn är en "i-Size". Den är godkänd enligt FN:s förordning nr 129, för användning i i-Size kompatibelt fordonssäte, placerad såsom indikeras av fordonstillverkarens bruksanvisning.
2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av system för förstärkt bilbarnstol rådfrågas.

Material Plast, metall, tyg

Patentnr. Patentansökan under behandling

Installationsläge

ECE R129	Barnets storlek	installationsläge	Bild för installation	Stolposition
	40 cm-125 cm/≤ 22.5kg	Bakätvänt läge		Position 1-8

1. Fäst ISOFIX-styrskenorna på fordonets ISOFIX-förankringspunkterna (se fordonets ägarhandbok). ① ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kan också styra ISOFIX-anslutningarna.
2. Vik ut stödbenet från förvaringsutrymmet. 2
3. Förläng ISOFIX-anslutningen genom att trycka på ISOFIX-justeringsknappen och samtidigt dra i anslutningen.
4. Tryck på ISOFIX-justeringsknappen för att justera ISOFIX-anslutningarna. Rikta in ISOFIX-anslutningarna mot ISOFIX-skenorna och klicka sedan i båda ISOFIX-anslutningarna i ISOFIX-förankringspunkterna. 4
   ! Var noga med att båda ISOFIX-anslutningarna sitter fast ordentligt på fordonets ISOFIX-förankringspunkter. Det ska uppstå två hörbara klick och indikatorernas färger på båda ISOFIX-kontakterna ska vara helt gröna. 4 -1
   ! Kontrollera att basen sitter fast installerad genom att dra i båda ISOFIX-anslutningarna.
5. Dra studsstången mot fordonets bakdel och spärra på plats genom att dra i studsstångens justeringsband. 5

6. Efter att basen placerats på fordonssätet, förläng stödbenet till golvet ⑥. När stödbenet är installerat korrekt blir indikatorn för stödben grön. Vid felaktig montering blir den röd. ⑥ -2
   ! Stödbenet har flera lägen. När stödbenets indikator blir röd betyder det att stödbenet är i fel läge.
   ! Kontrollera att stödbenet är helt i kontakt med fordonets golv.
   ! Kläm på stödbenets justeringsknapp och förkorta sedan stödbenet uppåt. 6 -1

7. Den komplett monterade basen visas i enligt 7.

! ISOFIX-anslutningarna måste fästas och läsas på ISOFIX-förankringspunkterna. 7 -1

! Stödbenet måste vara installerat korrekt och ha en grön indikator. 7 -2

! Var alltid noga med att stödbenet har kontakt med fordonets golv och är hålls låst, oavsett huruvida det finns ett barn i den förstärkta bilstolen.

Ta bort basen

1. Ta bort basen från fordonssätet genom att först trycka på de sekundära läsknapparna 9-1 och sedan trycka på ISOFIX-frikopplingsknapparna 9-2 på ISOFIX-anslutningarna innan basen tas bort från fordonssätet. 9

2. Innan sätet transporteras ska ISOFIX-justeringsknappen tryckas in och ISOFIX-anslutningarna ska flyttas tillbaka in i förvaringsläge. ^10

Använda sidokrockskyddet

se bilder 11 - 12

1. Den förstärkta bilbarnstolen levereras med löstagbar sidokrockskyddkapsel. Sidokrockskyddkapseln MÅSTE användas på fordonets dörrsida. Installationen visas i ^11 .
2. Tryck på frigöringsknappen för att ta bort sidokrockskyddskapseln. 12

Höjdjustering för huvudstöd och axelselen

se bilder 13 - 14

1. Justera huvudstödet och kontrollera att axelselen har korrekt höjd enligt 13 & 14
   ! Axelremmarnas höjd måste vara i jämnhöjd med eller strax under översta punkten på barnets axlar. ^13

Lyft upp inställningsspaken för huvudstödet under tiden som du drar upp eller ned huvudstödet tills det snäpper plats i en av de 8 positionerna. Huvudstödets positioner visas enligt ^14 .

Lutningsjustering

se bilder 15 - 16

Tryck på knappen för lutningsjustering för att justera den förstärkta bilbarnstolen till den lämpliga positionen. 15 Justera sätets lutning till någon av de 8 lutningspositionerna för att ge huvud och nacke optimalt stöd. 16

Bakåtvänt läge (Barnets längd 40 cm-125cm/barnets vikt ≤ 22.5kg)

se bilder 17 - 21

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen.
1. Tryck på bandjusteringsknappen medan du drar axelselarna till den önskade längden (dra underifrån på de fasta axeldynorna för att förlänga). ⑦
2. Lossa bältesspännet på axelselen genom att trycka på den röda knappen. 18
3. Sätt fast spännena på båda sidorna om sätet för att underlätta placering av barnet. 19
4. Placera barnet i den förstärkta bilbarnstolen och trä båda armarna genom selen.
5. Aktivera spännet. Se 20
6. Dra ned bandinställningen och ställ in lämplig längd för att se till att barnet sitter ordentligt fast. ^21
Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen så att eventuellt slack åtgärdats.

Använd spädbarnsinsats

Vi rekommenderar att hela insatsen används när barnet är kortare än 60 cm. Den kan används bills barnet vuxil ur den. Spådbarninsatsen ökar skyddet för sidostötar.

Ta bort huvudstödet på spädbarnsinsatsen när barnets huvud inte längre passar bekvämt.

Ta bort kroppspartet från spädbarnsinsatsen när spädbarnets axlar inte längre sitter bekvämt.

Ta bort kuddarna i spädbarnsinsalsen genom att ta bort snäppena om det behöva mer plats på grund av att spädbarnet inte passar bekvämt. Kudden kan användas separat utan att vara fäst i insatsen för att ställa barnets rygg och ge bättre komfort.

Borttagning av mjuka delar

se bilder 22 - 27

Tryck på den röda knappen för att öppna spännet. 22

Följ stegen 23 - 27 för att ta bort det mjuka delarna.

Var noga med att justera sätet till någon av lutningspositionerna mellan

3–8 innan platsklämman som sitter under sätesöverdragets underdel dras ut. 📞 -1

För att sätta tillbaka det mjuka materialet, upprepa stegen ovan i omvänd ordning.

Skötsel och underhåll

! Förvara spädbarnsinsatsen utom barnets räckhåll.
! Tvätta det mjuka materialet med kallt vatten under 30 °C.
! Stryk inte det mjuka materialet.
! Blek eller kemtvätta inte de mjuka delarna.
! Använd inte outspädda rengöringsmedel bensin eller andra organiska lösningsmedel för att tvätta den förstärkta bilbarnstolen eller basen. Det kan skada den förstärkta bilbarnstolen.
Det mjuka materialet ska inte torkas genom att vridas ur kraftigt. Det kan orsaka veck i det mjuka materialet.
! Häng det mjuka materialet att torka i skuggan.
Ta bort den förstärkta bilbarnstolen från fordonssätet om den inte skall användas under en längre tid.
