Typ produktu	Fotelik samochodowy
Marka	Joie
Model	i-Prodigi
Kategoria	Ulepszone urządzenie przytrzymujące dla dzieci i-Size
Zastosowanie	Tylem do kierunku jazdy, wzrost dziecka 40-125 cm, waga ≤22,5 kg
Montaż	ISOFIX + nóżka podporowa ze wskaźnikiem blokady
Liczba pozycji pochylenia	8
Liczba pozycji zagłówka	8
Ochrona boczna	Moduł zdejmowany, do stosowania od strony drzwi
Wkładka dla niemowlaka	Zintegrowana, zalecana dla dziecka <80 cm
Przeciwuderzeniowa	Tak, regulowana
Konserwacja i czyszczenie	Pranie w zimnej wodzie ≤30°C, nie prasować, nie czyścić chemicznie, suszyć w cieniu
Bezpieczeństwo	Zgodny z UN R129, ISOFIX, nóżka podporowa, wskaźniki blokady
Norma	UN nr 129 (i-Size)
Materiały	Tworzywa sztuczne, metale, tkaniny
Instrukcja	Umieszczona z tyłu fotelika

Często zadawane pytania - i-Prodigi Joie

Jak zamontować fotelik za pomocą ISOFIX?

Zamocuj prowadnice ISOFIX do punktów kotwiczenia pojazdu, a następnie rozciągnij łączniki ISOFIX, naciskając przycisk regulacji. Włóż łączniki do prowadnic, aż usłyszysz dwa kliknięcia i zobaczysz zielone wskaźniki. Następnie rozłóż nóżkę podporową i wyreguluj ją, aż wskaźnik zmieni kolor na zielony. Sprawdź, czy podstawa jest dobrze zamocowana, ciągnąc za łączniki.

Jak wyregulować zagłówek?

Podnieś dźwignię regulacji zagłówka, jednocześnie podnosząc lub opuszczając zagłówek, aby ustawić go w jednej z 8 pozycji. Wysokość pasów barkowych powinna znajdować się na poziomie lub poniżej szczytu ramion dziecka.

Jak używać modułu ochrony bocznej?

Moduł ochrony przed uderzeniami bocznymi należy stosować od strony drzwi pojazdu. Wepnij go w fotelik. Aby go zdjąć, naciśnij przycisk otwierania. Używaj go tylko od strony drzwi.

Jak czyścić pokrowce?

Pierś elementy miękkie w zimnej wodzie o temperaturze poniżej 30°C. Nie prasować, nie czyścić chemicznie i nie używać wybielacza. Pozostawić do wyschnięcia w cieniu. Nie używać nierozcieńczonych detergentów ani rozpuszczalników.

Kiedy używać wkładki dla niemowlaka?

Zintegrowana wkładka dla niemowlaka jest zalecana, gdy dziecko ma mniej niż 80 cm. Usuń część zagłówka, gdy główka już nie mieści się, a następnie część ciała, gdy ramiona nie są już wygodne. Poduszka może być używana osobno do podparcia pleców.

Jak wyregulować pochylenie fotelika?

Naciśnij przycisk regulacji pochylenia, aby ustawić fotelik w jednej z 8 pozycji. Zapewnia to optymalne podparcie głowy i szyi.

Czy mogę używać tego fotelika przodem do kierunku jazdy?

Nie, ten fotelik jest homologowany tylko do użytku tyłem do kierunku jazdy dla dzieci o wzroście od 40 cm do 125 cm i wadze ≤22,5 kg. Nie używaj go przodem do kierunku jazdy.

Jaka jest maksymalna waga przy użytkowaniu tyłem do kierunku jazdy?

Maksymalna waga przy użytkowaniu tyłem do kierunku jazdy wynosi 22,5 kg, co odpowiada maksymalnemu wzrostowi 125 cm.

Co zrobić, jeśli wskaźnik nóżki podporowej jest czerwony?

Czerwony wskaźnik oznacza, że nóżka podporowa jest źle zamontowana. Wyreguluj długość, naciskając przycisk regulacji i upewnij się, że ma pełny kontakt z podłogą pojazdu. Wskaźnik powinien zmienić kolor na zielony.

Jak odpiąć miękkie części do czyszczenia?

Naciśnij czerwony przycisk, aby odblokować klamrę. Postępuj zgodnie z krokami 23-27 instrukcji, aby zdjąć plastikowe zaczepy. Ustaw fotelik w pozycji pochylenia od 3 do 8 przed zdjęciem zaczepów.

INSTRUKCJA OBSŁUGI i-Prodigi Joie

Właśnie zakupiłeś wysokiej jakości, w pełni certyfikowany fotelik samochodowy dla dziecka. Ten produkt jest odpowiedni do używania dla dzieci o wzroście 40cm-125cm i wadze do 22.5kg. Należy uważnie przeczytać tę Instrukcję i wykonać czynności instalacyjne, ponieważ jest to JEDYNY sposób, aby uchronić dziecko przed poważnymi obrażeniami lub śmiercią w razie wypadku oraz zapewnić dziecku komfort podczas używania tego produktu. Instrukcję należy zachować do wykorzystania w przyszłości.

Potwierdź

Aby używać ten podwyższony fotelik samochodowy Joie z połączeniami i-Size ISOFIX, zgodnie z przepisami UN nr 129, dziecko musi spełniać następujące wymagania.

Ustawienie tyłem do kierunku jazdy: Wzrost dziecka 40-125 cm/maks. 22.5kg;

Przed instalacją i rozpoczęciem używania produktu należy przeczytać wszystkie instrukcje z tego podręcznika.

! WAŻNE: ZACHOWAJ DO WYKORZYSTANIA W PRZYSZŁOŚCI. NALEŻY PRZECZYTAĆ UWAŻNIE.

Podręcznik należy trzymać we wnęce, w tylnej części siedzenia, jak na rysunku po prawej.

W celu uzyskania informacji o gwarancji, należy odwiedzić naszą stronę internetową, pod adresem joiebaby.com

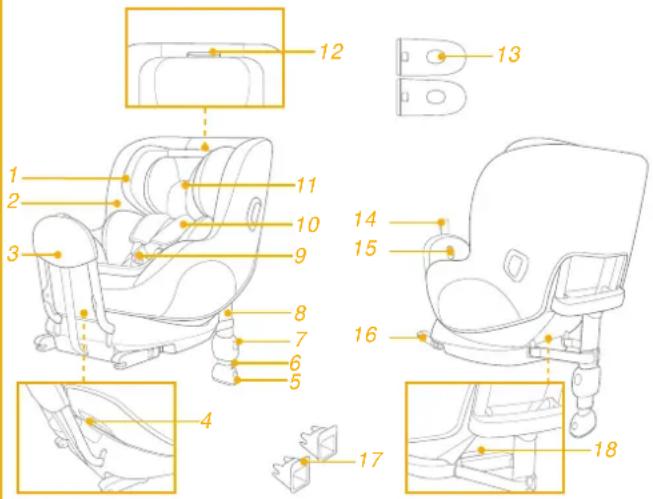

Upewnij się, że nie brakuje żadnych części. Jeśli czegoś brakuje, skontaktuj się ze sprzedawcą.

1 Oparcie głowy
2 Poduszka fotelika
3 Pałąk sprężynujący
4 Przycisk regulacji nachylenia oparcia
5 Przycisk regulacji wspornika obciążenia
6 Wskaźnik wspornika obciążenia
7 Przycisk regulacji wspornika obciążenia
8 Wspornik obciążenia
9 Sprzączka
12 Dźwignia regulacji oparcia głowy
13 Zabezpieczenie przed uderzeniem bocznym x2 *używanie wyłącznie po stronie drzwi
14 Pas parciany regulacji pałąka sprężynującego
15 Przycisk zwalniania pałąka sprężynującego
16 Złącze ISOFIX
17 Prowadnice ISOFIX
18 Przycisk regulatora mocowania ISOFIX

10 Oslony uprzęży na ramiona

11 Wkładka dla noworodka

OSTRZEŻENIE

! NALEŻY uważać, aby elementy sztywne i elementy plastikowe systemu fotelika samochodowego był umiejscowione i zainstalowane tak, aby nie zostały uchwycone przez ruchome siedzenie lub w drzwiach pojazdu.
! NIE należy używać systemu podwyższonego fotelika dla dziecka skierowanego tyłem do kierunku jazdy w pozycjach siedzenia w których zainstalowana jest aktywna przednia poduszka powietrzna.
! Podwyższony fotelik samochodowy dla dziecka może nie pasować do wszystkich dopuszczonych pojazdów. W celu uzyskania dalszych szczegółów, należy sprawdzić dostarczoną łączników.
! Wspornik obciążenia powinien stykać się z podłogą pojazdu, a pasy, którymi przypięte jest dziecko powinny być dopasowane do ciała dziecka. Pasy nie mogą być skręcone.
! Należy się upewnić, że został napięty nisko założony pas biodrowy, podtrzymujący biodro.
Ten fotelik samochodowy dla dziecka należy wymienić na nowy w przypadku jego narażenia na działanie gwałtownych naprężeń w wyniku wypadku. Wypadek może spowodować niewidoczne uszkodzenie.

OSTRZEŻENIE

! Należy mieć na uwadze niebezpieczeństwo wynikające z wykonywania zmian lub przeróbek w urządzeniu bez uzyskania zatwierdzenia przez adekwatny urząd oraz niebezpieczeństwo wynikające z nieprzestrzegania instrukcji instalacji dostarczanych przez producenta podwyższonego dziecięcego fotelika samochodowego.
! Dzieci nie powinny być pozostawiane w systemie podwyższonego fotelika dla dziecka bez opieki.
! Wszelki bagaż lub inne przedmioty, które mogą spowodować obrażenia ciała w razie kolizji powinny być prawidłowo zabezpieczone.
! NIE NALEŻY UŻYWAĆ systemu podwyższonego fotelika dla dziecka, bez miękkich wkładek.
! Miękkich wkładek nie należy zastępować innymi niż zalecane przez producenta, ponieważ stanowią one integralny element skuteczności działania fotelika dla dziecka.
Należy także zwrócić uwagę na instrukcje i ostrzeżenia znajdujące się w podręczniku producenta.

OSTRZEŻENIE

! Należy UWAŻNIE przeczytać ostrzeżenia podane w osobnej Instrukcji bezpieczeństwa, aby zapewnić bezpieczne używanie produktu.

Sytuacja zagrożenia

W sytuacji zagrożenia lub po wypadku najważniejsze jest, aby udzielić dziecku pierwszej pomocy i jak najszybciej poddać je konsultacji lekarskiej.

Informacje o produkcie

1. To jest podwyższony fotelik samochodowy zgodny z systemem "i-Size". Posiada on aprobatę zgodności z przepisami UN nr 129, do używania w pozycjach siedzenia pojazdu zgodnych z i-Size, według wskazania przez producentów pojazdów w podręczniku użytkownika pojazdu.
2. W przypadku wątpliwości, należy się skontaktować z producentem podwyższonego fotelika samochodowego dla dziecka lub sprzedawcą.

Materiały Tworzywa sztuczne, metal, tkaniny Nr patentu Patent zgłoszony

Tryb montażu

ECE R129	Wymiary dziecka	Tryb montażu	Rysunek instalacyjny	Pozycja fotela
	40cm- 125cm/≤22.5kg	Tryb Tyłem do kierunku jazdy		Pozycja 1-8

Wskazówki dotyczące instalacji

Patrz rysunki 1 - 10

1. Przymocuj prowadnice ISOFIX do punktów kotwiących ISOFIX pojazdu (sprawdź podręcznik właściciela pojazdu). ① Prowadnice ISOFIX mogą zabezpieczyć powierzchnie siedzenia pojazdu przed wytarciem. Mogą one także prowadzić złącza ISOFIX.
2. Rozlóż wspornik obciążenia schowany we wnęce do przechowywania. 2
3. Wysuń złącza ISOFIX poprzez naciśnięcie przycisku regulacji ISOFIX, jednocześnie pociągając złącze.
4. Naciśnij przycisk regulatora mocowania ISOFIX, aby wyregułować złącza ISOFIX. Umieść w linii zaczepy ISOFIX oraz wkładki pilotujące, a następnie wepnij zaczepy ISOFIX w punkty mocowania ISOFIX w samochodzie.
   ! Upewnij się, że obydwa złącza ISOFIX są pewnie przymocowane do punktów kotwiących ISOFIX pojazdu. Powinny być słyszane dwa kliknięcia, a kolor wskaźników na obu złączach ISOFIX powinien być całkowicie zielony. 4 -1
   ! Sprawdź, czy podstawa jest bezpiecznie zainstalowana, pociągając za obydwa złącza ISOFIX.
5. Pociągnij pałąk sprężynujący w stronę tyłu pojazdu i zablokuj go na jego miejscu, pociągając pas parciany regulacji pałąka sprężynującego.
6. Po umieszczeniu podstawy na siedzeniu pojazdu, wysuń wspornik obciążenia do podłogi 6. Gdy wspornik obciążenia nie jest zainstalowany prawidłowo, wskaźnik wspornika obciążenia zmieni kolor na zielony. Po nieprawidłowej instalacji zmieni kolor na czerwony. B -2
   ! Noga stabilizująca ma kilka pozycji regulacji. Gdy wskaźnik wspornika obciążenia zmieni kolor na czerwony, oznacza to, że wspornik obciążenia znajduje się w nieprawidłowej pozycji.

! Upewnij się, że wspornik obciążenia całkowicie dochodzi do panelu podłogi pojazdu.
! Aby skrócić nogę, naciśnij przycisk regulacji nogi i pociągnij ją do góry. 6-1
! Zawsze należy się upewnić, że noga obciążenia styka się z podłogą pojazdu i pozostaje zablokowana, niezależnie od tego, czy w wzmocnionym foteliku dziecięcym znajduje się dziecko, czy nie.
7. Całkowicie zmontowana podstawa jest pokazana jako ⑦.
! Złącza ISOFIX muszą być podłączone i zablokowane w punktach kotwiących ISOFIX. 7-1
! Wspornik obciążenia musi być zainstalowany prawidłowo, ze wskazaniem zielonego koloru. 7-2

Odłączanie podstawy

1. W celu zdjęcia podstawy z siedzenia pojazdu, przed zdjęciem podstawy z siedzenia pojazdu, naciśnij najpierw przyciski drugiej blokady 9 -1, a następnie naciśnij przyciski zwalniania 9 -2 na złączach ISOFIX. 9
2. Przed przenoszeniem siedzenia, naciśnij przycisk regulacji ISOFIX i przesuń złącza ISOFIX do tyłu do pozycji przechowywania.

Stosowanie zabezpieczenia przed uderzeniem bocznym

Patrz rysunki 11 - 12

1. Podwyższony fotelik dla dziecka, jest dostarczany z wyjmowanym zabezpieczeniem przed uderzeniem bocznym. Zabezpieczenie przed uderzeniem bocznym MUSI być używane po stronie drzwi pojazdu. Instalacja jest pokazana na ilustracji 11.
2. Naciśnij przycisk zwalniania, aby zdjąć zabezpieczenie przed uderzeniem bocznym. 12

Regulacja wysokości dla oparcia głowy i uprzęży na ramiona

Patrz rysunki 13 - 14

1. Wyreguluj oparcie głowy i sprawdź, czy uprząż na ramiona znajduje się na prawidłowej wysokości zgodnie z 13 & 14
   ! Wysokość uprzęży na ramiona musi być równa lub trochę niższa od wysokości ramion dziecka. 13

Unieś w górę dźwignię regulacji oparcia głowy, pociągając je w tym czasie w górę lub naciśnij w dół oparcie głowy, aż do zaskoczenia do jednej z 8 pozycji. Pozycje oparcia głowy są pokazane na rys. ^14 .

Regulacja nachylenia

Patrz rysunki 15 - 16

Ściśnij przycisk regulacji nachylenia w celu wyregulowania podwyższonego fotelika samochodowego dla dziecka do właściwego położenia. 15 Wyreguluj nachylenie siedzenia do jednej z 8 pozycji nachylenia w celu optymalnego podparcia głowy i szyi. 16

Tryb skierowania do tyłu (Wzrost dziecka 40cm-125cm/Waga dziecka ≤ 22.5kg)

Patrz rysunki 17 - 21

! Zainstaluj podwyższony dziecięcy fotelik samochodowy na tylnym siedzeniu pojazdu, a następnie umieść dziecko w podwyższonym foteliku samochodowym.
1. Naciśnij przycisk regulacji uprzęży, wyciągając jednocześnie uprząż na ramiona do wymaganej długości (W celu wydłużenia, pociągnij od miejsca poniżej zamocowanych wkładek na ramiona). 17
2. Odblokuj sprzączkę uprzęży naciskając czerwony przycisk. 18
3. Zamocuj sprzączki z obu stron siedzenia, aby umieszczenie dziecka było bardziej wygodne. 19
4. Umieść dziecko w podwyższonym foteliku samochodowym dla dziecka i przełoż oba ramiona przez uprząż.
5. Zatrzaśnij sprzączkę. Patrz rys. 20
6. Pociągnij w dół regulator uprzęży i wyreguluj do prawidłowej długości, aby się upewnić, że dziecko jest odpowiednio zabezpieczone. 21
! Dziecko należy zawsze zabezpieczyć uprzężą i odpowiednio naciągnąć uprzęż, usuwając wszelkie luzy.

Używanie wkładki dla noworodka

Zalecamy korzystanie z pełnej wkładki dla noworodków, przy wzroście dziecka poniżej 60cm. Może być używana, aż do wyrośnięcia z wkładki. Wkładki dla noworodków zwiększają zabezpieczenie przed uderzeniami bocznymi.

Gdy nie można wygodnie dopasować głowy dziecka, usuń część wkładki dla niemowliccia podpierającą głowę.

Wyjmij część do ciała wkiadki dla niemowłęcia, gdy ramion niemowłęcia nie można już wygodnie dopasować.

Wyjmij poduszkę wkładki dla niemowląt poprzez odłączenie zatrzasków, aby zapewnić więcej miejsca, gdy dziecko nie jest wygodnie dopasowane. Poduszkę można używać osobno, bez mocowania do wkładki, aby podtrzymać plecy niemowłęcia dla zwiększenia wygody.

Odłączanie miękkich elementów

Patrz rysunki

Naciśnij czerwony przycisk, aby zwolnić sprzączkę. 22 Aby odlączyć miękkie elementy, wykonaj czynności 23 - 27. Przed pociągnięciem plastikowych zacisków na spodzie osłony siedzenia, należy pamiętać o wyregulowaniu siedzenia do jednej z pozycji nachylenia z zakresu 3-8. 26 -1 Aby ponownie doczepić miękkie elementy wykonaj czynności opisane powyżej w odwrotnej kolejności.

Pielęgnacja i konserwacja

! Wkładki dla niemowlęcia należy przechowywać w miejscu poza zasięgiem dziecka.
! Elementy miękkie należy myć zimną wodą o temperaturze poniżej 30°C.
! Nie należy prasować miękkich elementów.
! Nie należy wybielać lub czyścić na sucho miękkich elementów.
! Nie należy używać nierozcieńczonych detergentów, benzyny lub innych rozpuszczalników organicznych, do mycia podwyższonego fotelika samochodowego dla dziecka lub podstawy. Mogą one spowodować uszkodzenie podwyższonego fotelika samochodowego dla dziecka.
! Nie należy skręcać z dużą siłą elementów miękkich w celu ich wysuszenia. Może to spowodować pofaldowanie elementów miękkich.
! Elementy miękkie, w celu wysuszenia, należy zawiesić w cieniu.
Podwyższony fotelik dla dziecka należy wyjąć z siedzenia pojazdu, jeżeli nie będzie używany przez dłuższy czas.
