KASUTUSJUHEND i-Prodigi Joie

Ostsite kvaliteetse turvaistme, millel on köik vajalikud sertifikaadid. Toode sobib kasutamiseks lapsele pikkusega 40 cm - 125 cm ja kaaluga kuni 22.5kg. Lugege see kasutusjuhend hoolikalt läbi ja järgige paigaldamise samme, sest see on AINUS viis, et teie laps oleks önnetusjuhtumi korral kaitstud tösiste vigastuste või surma eest ning et toote kasutamine oleks lapsele mugav. Hoidke kasutusjuhend edaspidiseks kasutamiseks alles.

Palun kinnitage

Selle Joie täiustatud turvaistme kasutamisel ÜRO määrusele nr 129 vastava i-Size ISOFIX-kinnitustega kehtivad lapsele järgmised nõuded.

Seljaga söidusuunas: lapse pikkus 40-125cm / kaal kuni 22.5kg;

Lugege köik selles juhendis olevad juhised läbi, enne kui hakkate toodet paigaldama.

! TÄHTIS! HOIDKE ALLES HILISEMAKS KASUTAMISEKS. LUGEGE TÄHELEPANELIKULT.

Hoidke kasutusjuhendit istmetaguses taskus, nagu parempoolsel joonisel näidatud.

Garantiiteabe leiate meie veebisaidilt aadressil joiebaby.com

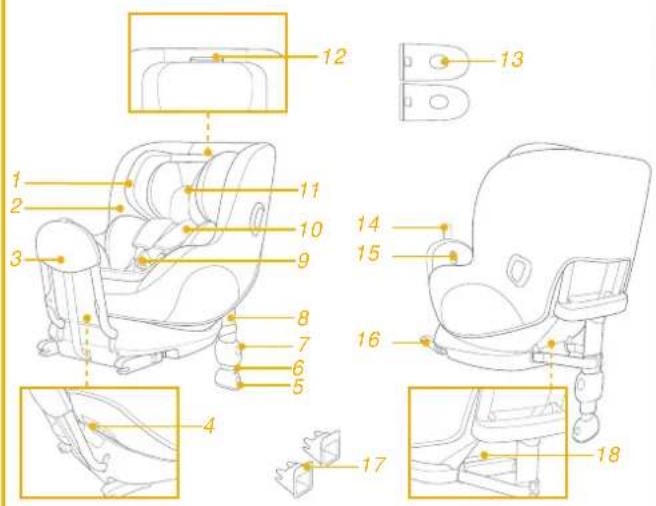

Veenduge, et kõik osad oleks alles. Kui mõni osa on puudu, võtke ühendust müüjaga.

1 Peatugi
2 Istmepadi
3 Tagasilöögitugi
4 Kalde reguleerimisnupp
5 Tugijala reguleerimisnupp
6 Tugijala kallutaja
7 Tugijala reguleerimisnupp
8 Tugijalg
9 Pannal
10 Ölarihmade katted
11 Imikuiste

12 Peatoe reguleerimishoob
13 Külgmine löögikaitse x2 *kasutada ainult ukse pool
14 Tagasilöögitoe reguleerimisrihm
15 Tagasilöögitoe vabastusnupp
16 ISOFIX-pistik
17 ISOFIX-i juhikud
18 ISOFIX-i reguleerimisnupp

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

HOIATUS

! JÄLGIGE kindlasti, et täiustatud turvaistme jäigad komponendid ja plastosad ei jääks liigutatava söidukiistme või söiduki ukse vahele.
! ÄRGE KASUTAGE täiustatud turvaistet seljaga sõidusuunas asendis sõiduki istekohal, mille eesmine turvapadi on aktiveeritud.
! Täiustatud turvaiste ei pruugi köigisse tunnustatud söidukitesse sobida. Üksikasju vaadake kaasasolevast paigaldusloendist.
! Seadme tugijalad peavad toetuma sõiduki põrandale ja lapse kinnitusrihmad tuleb reguleerida sobivaks lapse keha järgi. Rihmad ei tohi olla keerdus.
! Veenduge, et sülerihm paikneb üsna madalal ja kinnitub üle lapse puusade.
! Kui täiustatud turvaiste saab tugeva löögi või satub önnetusse, tuleb turvaiste välja vahetada. Önnetus võib turvaistet kahjustada viisil, mida pole näha.
! Kaaluge kindlasti võimalikke ohte, mis kaasnevad seadme muutmise või täiendamisega viisil, milleks pole pädeva asutuse heakskiitu, või täiendava turvaistme paigaldamisega moel, mis ei vasta täpselt selle tootja paigaldusjuhistele.

HOIATUS

! Ärge jätke täiustatud turvaistmel olevat last järelevalveta.
! Kõik pakid ja muud esemed, mis võivad kokkupõrke korral last vigastada, tuleb sõidukis nõuetekohaselt kinnitada.
! Täiustatud turvaistet El TOHI KASUTADA ilma polstriteta.
! Seame polstreid ei tohi asendada osadega, mida tootja ei soovita, sest polstrid on turvaistme toimimiseks vajalikud lahutamatud osad.
! Pöörake tähelepanu ka söiduki käsiraamatus olevatele juhistele ja hoiatustele.

HOIATUS

! Lugege HOOLIKALT eraldi ohutusjuhendis toodud hoiatusi, et oskaksite toodet turvaliselt kasutada.

Õnnetuse korral

Kui juhtub õnnetus, laske oma lapsele kindlasti anda kohe esmaabi ja vajadusel meditsiinilist ravi.

Tooteteave

1. See on i-Size'i täiustatud turvaiste. Seade on heaks kiidetud kasutamiseks ÜRO määrusele nr 129 vastavatel sõiduki i-Size'iga ühilduvatel istekohtadel, mis on näidatud sõiduki tootjad kasutusjuhendis.
2. Kahtluse korral küsige nõu täiustatud turvaistme tootjalt või edasimüüjalt.

Materjalid Plastid, metall, kangad Patendi nr Patenditaotlus esitatud

Paigaldusviis

[Bkw2]	Lapse suurus	Paigaldusviis	Paigaldusjoonis	Istme asend
	40-125cm / ≤22.5kg	Seljaga söidusuunas		Asendid 1-8

Probleemid paigaldamisel

1. Kinnitage ISOFIX-i juhikud söiduki ISOFIX-ankrutes külge (vt söiduki kasutusjuhendit). ① ISOFIX-i juhikud aitavad kaitsta söiduki istmekatteid rebendite eest. Lisaks aitavad need juhtida ISOFIX-pistikuid.
2. Pöörake tugijalg hoiuasendit välja. 2
3. Pikendage ISOFIX-pistikuid, vajutades ISOFIX-i reguleerimisnuppu ja tömmates samal ajal pistikut. ③
4. ISOFIX-pistikute reguleerimiseks vajutage ISOFIX-i reguleerimisnuppu. Seadke ISOFIX-pistikud kohakuti ISOFIX-i juhikutega ja seejärel ühendage mölemad ISOFIX-pistikud ISOFIX-ankrute külge. ④
   ! Veenduge, et mölemad ISOFIX-pistikud on korralikult ISOFIX-ankrutega ühendatud. Ühendamisel peab kostma kaks klöpsatust ja mölema ISOFIX-pistiku näidikud peavad olema täiesti rohelised. 4 -1
   ! Kontrollige, kas alus on kindlalt paigaldatud, tömmates mölemat ISOFIX-pistikut.
5. Tõmmake tagasilöögituge sõiduki tagaosa poole ja lukustage reguleerimisrihma tõmmates tagasilöögitugi. 5
6. Pärast aluse asetamist söiduki istmele pikendage tugijalg põrandani

7. Kui tugijalg on õigesti paigaldatud, muutub tugijala näidik roheliseks. Valesti paigaldatuna on näidik punane. 6 -2
   ! Tugijalal on mitu asendit. Tugijala näidiku punaseks muutumine tähendab, et tugijalg on vales asendis.
   ! Veenduge, et tugijalg toetuks täielikult sõiduki põrandaga.
   ! Vajutage tugijala reguleerimisnuppu ja lühendage tugijalga ülespoole. 6 -1
   ! Veenduge, et tugijalg toetuks alati põrandale ja oleks lukustatud, isegi kui laps pole turvaistmel.

8. Täielikult kokkupandud alus on kujutatud joonisel 7.

! ISOFIX-pistikud tuleb kinnitada ja lukustada ISOFIX-ankrute külge. 7 -1

! Tugijalg peab olema õigesti paigaldatud (näidik on roheline). 7-2

Aluse eemaldamine

1. Aluse eemaldamiseks söiduki istmelt vajutage esmalt sekundaarseid lukustusnuppe 9 -1 ja seejärel vajutage ISOFIX-pistikutel olevaid ISOFIX-i vabastusnuppe 9 -2, enne kui aluse söiduki istmelt eemaldate. 9

2. Enne istme transporti vajutage ISOFIX-i reguleerimisnuppu ja seadke ISOFIX-pistikud tagasi hoiuasendisse. 10

Kasutage külgmist löögikaitset

vt pilte 11 - 12

1. Täiustatud turvaistmega on kaasas eemaldatav külgmine löögikaitse. Parima kaitse tagamiseks TULEB löögikaitse paigutada söiduki ukse poole. Paigaldamine on näidatud joonisel 11.
2. Külgmise löögikaitse eemaldamiseks vajutage vabastusnuppu. 12

Kõrguse reguleerimine

Peatoe ja õlarihmade kõrgus

vt pilte 13 - 14

1. Reguleerige peatoe körgust ja kontrollige, kas ölarihmad on öiges asendis vastavalt joonistele 13 ja 14
   ! Õlarihm peab olema lapse ölgade körgusel või veidi allpool. 13

Töstke peatoe reguleerimishoob üles ja samal ajal tömmake peatoetuge üles või lükake seda alla, fikseerides selle ühes 8 asendist. Peatoe asendid on näidatud joonisel ^14 .

Kalde reguleerimine

vt pilte 15 - 16

Vajutage kalde reguleerimisnuppu, et reguleerida täiustatud turvaiste sobivasse asendisse. 15

Optimaalse toe tagamiseks peale ja kaelale reguleerige istme kalle ühte 8 asendist. ^16

Seljaga sõidusuunas

(Lapsele pikkusega 40 cm - 125 cm / kaaluga ≤22.5 kg)

vt pilte 17 - 21

! Paigaldage täiustatud turvaiste sõiduki tagaistmele ja pange laps seejärel täiendatud turvaistmele.
1. Vajutage rakmete reguleerimisnuppu ja tömmake õlarihmad samal ajal soovitud pikkuseni (pikenemiseks tömmake fikseeritud õlapatjade altpoolt). 17
2. Rakmete lukust vabastage vajutage punast nuppu. 18
3. Kinnitage pandlad istme külgedele, et lapse istmesse panek oleks mugavam. 19
4. Pange laps täiustatud turvaistmele ja suunake tema käed läbi rakmete.
5. Kinnitage pannal. Vaadake joonist 20
6. Tömmake reguleerimisrihma alla ja reguleerige selle pikkust, nii et laps oleks korralikult kinnitatud. 21
! Laps peab olema alati kinnitatud rihmadega, mis on korralikult reguleeritud ja millest on eemaldatud köik lötkud.

Imikuistme kasutamine

Soovitame kasutada komplektset imikuistet, kui laps on lühem kui 60 cm. Seda saab kasutada, kuni laps imikuistmost välja kasvab. Imikuiste parandab kaitset külgkokkupörke korral.

Eemaldage imikuistme peatugi, kui lapse pea sellesse enam mugavalt el mahu.
Eemaldage imikuistme kehaosa, kui lapse ôlad sellesse enam mugavalt ei mahu.
Völke klambrid lahti ja eemaldage imikuiste, kui laps sellesse enam mugavalt ei mahu. Patja saab kasutada eraldi, ilma imikuistmele kinnitamata, et imiku selga paremini toetada,

Polstrite eemaldamine

vt pilte

Pandla avamiseks vajutage punast nuppu. 22

Järgige samme 23 - 27 polstrite eemaldamiseks.

Enne istmekatte all olevate plastklambrite väljatõmbamist seadke istme kalle kindlasti vahemikku 3–8. 26 -1

Polstrite kinnitamiseks korrake ülaltoodud samme vastupidises järjekorras.

Puhastamine ja hooldus

Hoidke imikuistet lapsele kättesaamatus kohas.
! Peske polstrit külma veega, temperatuuril alla 30 °C.
! Ärge polstrit triikige.
Ärge kasutage polstril valgendit ega keemilist puhastust.
! Ärge puhastage täiendatud turvaistet või selle alust lahjendamata detergente, bensiini ega muid orgaanilisi lahusteid. Need võivad täiendatud turvaistet kahjustada.
Ärge väänake polstrit tugevalt kuivaks. See vöib polstri jätta kortsu.
! Riputage polster varjulisse kohta kuivama.
! Kui täiustatud turvaistet pikka aega ei kasuta, eemaldage see koos alusega söidukist.
