NÁVOD NA OBSLUHU i-Pivot 360 Joie

Zakúpili ste si vysokokvalitnú, plne certifikovanú detskú autosedačku. Tento výrobok je vhodný pre deti s výškou a hmotnostou do 105 cm a 21 kg.

Pozorne si prečítajte tento návod na obsluhu a postupuje podľa inšťalačných krokov, pretože toto je JEDINÝ spôsob, ako ochrániť vaše dieta pred vážnym zranením alebo smrtou v prípade nehody a poskytnůť dietatu pohodlie pri používání tohto výrobku.

Tento návod na použitie uložte pre budúce použitie.

Overte si

Na používanie tejto zosilnenej detskej autosedačky i-Size so spojovacími prvkami ISOFIX podla nariadenia OSN č.129/03 musí vaše dieta splňat nasledujúce požiadavky.

Pred inštaláciou a použivanim tohto výrobku si prečitajte všetky pokyny, ktoré sú v tejto príručke uvedené.

I DÔLEŽITÉ: UCHOVAJTE PRE NESKORŠIE POUŽITIE. ČÍTAJTE POZORNE.

Návod na použitie odložte v úložnom priestore v zadnej časti sedačky, ako je zobrazené na obrázku vpravo.

Informácie o záruke nájdete na našej webovej stránke joiebaby.com

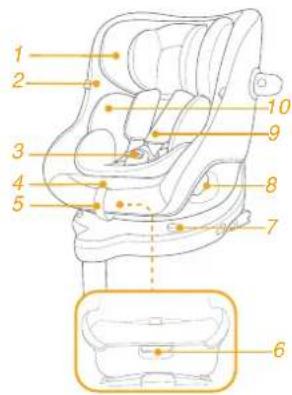

Zoznam jednotlivých častí

Uistite sa, že nechýbajú žiadne časti. Ak niečo chýba, obráťte sa na predajcu.

1 Opierka hlavy
2 Čalúnenie sedačky
3 Spona
4 Tlačidlo na nastavenie popruhov
5 Nastavovaci popruh
6 Tlačidlo na nastavenie sklonu
7 Zámok otáčania
8 Tlačidlo otáčania
9 Kryty ramenných popruhov

1 2 3 4 5 6 7 8 9 10

10 Vložka
11 Páčka na nastavenie opierky hlavy
12 Nastavovacie tlačidlo ISOFIX
13 Prípojka ISOFIX
14 Tlačidlo na nastavenie opornej nohy
15 Vodiace prvky prichytiek ISOFIX
16 Chranič proti bočnému nárazu *musí sa používat' iba na strane dverí

11 12 13 14

VÝSTRAHA

! Majte na pamäti, že pevné predmety a plastové časti zosilneného detského zadržiavacieho systému musia byť umiestnené a inštalované tak, aby nebolo možné ich zachytenie do pohyblivých sedadiel alebo dverí vozidla pri každodennom používaní.
! NEPOUŽÍVAJTE zosilnené detské zadržiavacie systémy smerujúce tvárou dozadu na miestach na sedenie, kde je nainštalovaný aktivny čelný airbag.
! Na používanie tejto zosilnenej detskej autosedačky podľa Predpisu OSN č. 129/03 musí vaše diet’a spĺňat’ nasledujúce požiadavky.
! Režim tvárou dozadu: Výška diet'at'a 40 až 105 cm/max. 21 kg.
Režim smerovania tvárou dopredu: Výška diet'at'a 76 až 105 cm/max. 21 kg.
! DÔLEŽITÉ - NEPOUŽÍVAJTE REŽIM TVÁROU DOPREDU, KÝM VEK DIEŤAŤA NEPREKROČÍ 15 MESIACOV (postupujte podľa pokynov).
! Zosilnená detská autosedačka nemusí byt' vhodná pre všetky schválené vozidlá kvôli úložným priestorom alebo obmedzenému priestoru smerom k streche vozidla. V prípade pochybností sa obrát'te na predajcu alebo nás kontaktujte.
! Každá oporná noha musí byt' v kontakte s podlahou vozidla, všetky popruhy, ktoré držia diet'a musia byt' prispôsobené telu diet'a'a a popruhy nesmú byt' skrútené.

VÝSTRAHA

! Po umiestnení diet'at'a do tejto zosilnenej detskej autosedačky sa musí správne použit' bezpečnostný pás. Zaistite, aby bedrový popruh prechádzal nízko v spodnej časti s pevne pripútanou panvou a musí byt' napnutý.
! Táto zosilnená detská autosedačka sa musí vymenit' v prípade, že bola vystavená intenzívnemu namáhaniu pri nehode. Nehoda môže spôsobit' poškodenie, ktoré nemusí byt' viditel'né.
! Berte do úvahy nebezpečenstvo vyplývajúce z vykonávania akýchkoľvek zmien alebo doplnení zariadenia bez súhlasu zodpovedajúceho orgánu a nebezpečenstva vyplývajúceho z toho, že sa nebudú dôsledne dodržiavat' pokyny na inštaláciu poskytnuté výrobcom zosilnenej detskej autosedačky.
! Udržiavajte túto zosilnenú detskú autosedačku mimo slnečného svetla, v opačnom prípade môže byt' pre pokožku diet'at'a príliš horúca. Pred vložením diet'at'a do zosilnenej detskej autosedačky sa jej vždy dotknite.
! NENECHÁVAJTE svoje diet'a v zosilnenom detskom zadržiavacom systéme bez dozoru.
! Akákol'vek batožina alebo iné predmety, ktoré by mohli spôsobit' zranenie v prípade kolízie, sa musia správnym spôsobom zaistit'.
Zosilnený detský zadržiavací systém sa NESMIE POUŽÍVAT bez mäkkých textílií.
Mäkké textílie sa nesmú nahrádzat' inými než odporúčanými výrobcom, pretože mäkké textílie tvoria neoddeliteľnú súčast' charakteristických vlastností detskej autosedačky.

VÝSTRAHA

Pred zakúpením skontrolujte, či je možné túto zosilnenú detskú autosedačku správne nainštalovať do vášho vozidla.
! ŽIADNA zosilnená detská autosedačka nedokáže zaručit' úplnú ochranu pred zranením pri nehode. Správne používanie tejto zosilnenej detskej autosedačky však znižuje riziko vážneho poranenia alebo smrti diet'aťa.
! NEINŠTALUJTE túto zosilnenú detskú autosedačku bez toho, aby ste sa neriadili pokynmi v tejto príručke, pretože inak by ste mohli svoje diet'a vystaviť vážnemu riziku poranenia alebo smrti.
! NEPOUŽÍVAJTE túto zosilnenú detskú autosedačku, ak má poškodené alebo chýbajúce časti.
! NEOBLIEKAJTE svoje diet'a do vel'kých/nadrozmerných odevov, pretože by mohli zabránit' tomu, aby bolo diet'a, správne a bezpečne upevnené ramennými popruhmi a rozkrokovým popruhom medzi nohami.

Núdzová situácia

V prípade núdzovej situácie alebo nehody je najdôležitejšie, aby bolo o vaše diet'a ihned' postarané v rámci prvej pomoci a lekárskeho ošetrenia.

Informácie o výrobku

1. Toto je Zosilnený detský zadržiavací systém i-Size. Je schválený podľa Predpisu OSN č. 129 na použitie v sedadle na sedenie pre vozidlá kompatibilné so systémom i-Size podľa toho, ako uvádzajú výrobcovia vozidiel v príručke používateľa vozidla.
2. V prípade pochybností sa obráťte na výrobcu Zosilneného detského zadržiavacieho systému alebo predajcu.

Vyberte si spôsob inštalácie

ECE R129	Veľkosť dietáta	Režim inštalácie	Obrázok so znázornením inštalácie		Referenčný vek	Poloha sedačky
	40 až 105 cm/ ≤ 21kg	Smerovanie tvárou dozadu			Pribl. 4 roky	Poloha 1 - 5
	76 až 105 cm/ ≤ 21kg	Pri smerovani tvárou dopredu			15 mesiacovaž približne 4 roky	Poloha 1 - 5

Záležitosti týkajúce sa inštalácie

pozrite si obrázky ① - ②

1. Zosilnená detská autosedačka sa dodáva s odnímateľným modulom ochrany proti bočnému nárazu. Vložte modul ochrany proti bočnému nárazu na stranu bližšie k dverám. Inštalácia je zobrazená na obrázku 1.
2. Stlačte uvoľňovacie tlačidlo, ak chcete vybrat' chránič proti bočnému nárazu.

Nastavenie výšky opierky hlavy a ramenných popruhov

pozrite si obrázky ③ - ⑥

Nastavte opierku hlavy a skontrolujte, či sú ramenné popruhy v správnej výške podľa obr. 3 a 4 a 5 a 6

! Pri používaní v režime tvárou dozadu musí byť výška ramenných popruhov zarovno s ramenami diet’at’a alebo tesne pod ich vrcholom.
! Pri používaní v režime tvárou dopredu musí byť výška ramenných popruhov zarovno s ramenami diet’at’a alebo tesne nad ich vrcholom.

Stlačte páčku na nastavenie opierky hlavy 5 a vytiahnite alebo zatlačte opierku hlavy, kým nezacvakne do jednej z 6 polôh, zobrazených na 6.

Nastavenie sklonu

pozrite si obrázky 7 - 8

Ak chcete nastavit' zosilnenú detskú autosedačku do požadovanej polohy, stlačte tlačidlo na nastavenie sklonu. 7 & 8.

K dispozícii je 5 polôh sklonu, ktoré možno použit' pre oba režimy, tvárou dozadu aj tvárou dopredu. 8

Inštalácia základne

pozrite si obrázky 9 - 15

1. Zasuňte vodiace prvky ISOFIX, ktoré pomáhajú pri inštalácii.
2. Stlačením nastavovacieho tlačidla ISOFIX vysuniete systém ISOFIX. 11 -1 a 11 -2
3. Skontrolujte, či sú obe prípojky ISOFIX pevne pripojené k svojim kotevným bodom ISOFIX. Farba na indikátoroch oboch prípojok ISOFIX musí byt úplne zelená. 12-1
   ! Znova stlačte nastavovacie tlačidlá ISOFIX, pričom zatlačte zadnú stranu sedačky tak, aby sa dostala do kontaktu s operadlom sedadla vozidla.
4. Po pripojení systému ISOFIX vytiahnite opornú nohu smerom nadol na podlahu. Ked' indikátor opornej nohy zobrazí zelenú farbu, je oporná noha nainštalovaná správne. 12-2
5. Stisnite uvolňovacie tlačidlo opornej nohy a potom nastavte dlžku opornej nohy. 12-3
   ! Vždy sa uistite, že má oporná noha priamy kontakt s podlahou a že je v uzamknutej polohe, aj keď diet’a nie je v sedačke.

Vybratie sedačky

1. Na vybratie z vozidla stlačte nastavovacie tlačidlo ISOFIX a vytiahnite zadnú časť základne zo sedadla. Potom stlačte a uvolnite prípojky zo systému ISOFIX vozidla. 14
2. Aby ste predišli poškodeniu počas prepravy, stlačte nastavovacie tlačidlo ISOFIX 15 -1 a prípojku zložte úplne. 15 -2

Používanie režimu tvárou dozadu (Výška dietaťa 40 až 105 cm/Hmotnost dietaťa ≤ 21kg/dojča až 4 roky)

pozrite si obrázky 16 - 23

! Nainštalujte zosilnenú detskú autosedačku na zadné sedadlo vozidla a potom do nej vložte diet'a.
Stlačte tlačidlo otáčania, aby ste sedačku otočili pre jednoduchšie bočné nakladanie/vykladanie diet'a'a, potom otočte sedačku do polohy tvárou smerom dozadu. 16 & 17
! Ak chcete otočit' zosilnenú detskú autosedačku, stlačte tlačidlo otáčania na oboch stranách.

Zaistenie dietata

1. Ak chcete predižit pásy ramenných popruhov, stlačte tlačidlo na nastavenie popruhov a vytiahnutím ramenných popruhov ich uvoľnite. 18
2. Rozopnite popruhy stlačením červeného tlačidla. 19
3. Zaistite spony na oboch stranách sedačky zobrazené ako 20, ktoré sú umiestnené na oboch stranách sedačky, aby bolo umiestnenie dietaťa v režime tvárou dozadu pohodlnejšie.

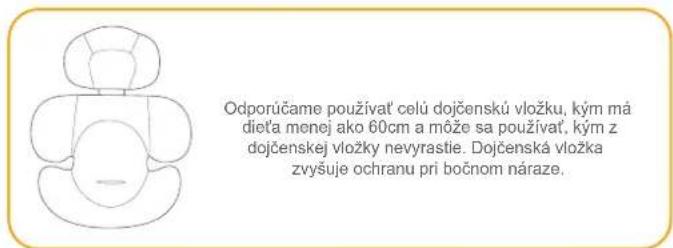

Použite dojčenskú vložku

Odporúčame používať celú dojčenskú vložku, kým má diet’a menej ako 60cm a môže sa používať, kým z dojčenskej vložky nevyrastie. Dojčenská vložka zvyšuje ochranu pri bočnom náraze.

1. Položte dieťa do zosilnenej detskej autosedačky a prevlečte mu obe ruky cez popruhy.
2. Zapnite sponu. Pozrite si 21
3. Potiahnite nastavovací popruh nadol a nastavte ho na správnu dĺžku, aby ste sa uistili, že je vaše diet'a správne zaistené. 22
   ! Vždy majte diet'a upevnené v popruhoch a riadne ich dotiahnite, aby ste odstránili všetky uvoľnené časti.
   ! Skontrolujte, či je medzera medzi dietat'om a ramennými popruhmi široká asi na hrúbku jednej ruky.
   ! Ked je sedačka otočená na mieste a správne zaistená, tlačidlo otáčania zobrazí zelenú farbu, inak sa zobrazuje červená. ^23
   ! Vždy sa uistite, že je sedačka v uzamknutej polohe (smerovaní tvárou dozadu/dopredu), aj keď v nej nie je diet’a.

Používanie v režime tvárou dopredu (Výška dietaťa 76 až 105 cm/Hmotnosť dietaťa ≤ 21 kg/vek 15 mesiacov až pribl. 4 roky)

pozrite si obrázky 24 - 31

! Nainštalujte zosilnenú detskú autosedačku na zadné sedadlo vozidla a potom do nej vložte diet'a.

Stlačte tlačidlo otáčania, aby ste sedačku otočili pre jednoduchšie bočné nakladanie/vykladanie diet'a'a, potom otočte sedačku do polohy tvárou smerom dopredu. 24 & 25

! Ak chcete otočit' zosilnenú detskú autosedačku, stlačte tlačidlo otáčania na oboch stranách.

Zaistenie dietata

1. Ak chcete predlžit pásy ramenných popruhov, stlačte tlačidlo na nastavenie popruhov a vytiahnutím ramenných popruhov ich uvoľnite. 26

2. Sponu popruhov odistite stlačením červeného tlačidla. 27
   ! V režime smerovania tvárou dopredu vyberte dojčenskú vložku. 28

3. Umiestnite jazýčky pracky na vonkajšej strane zosilnenej detskej autosedačky tak, aby jazýčky držali na svojom mieste.

4. Položte diet'a do zosilnenej detskej autosedačky a prevlečte mu obe ruky cez popruhy.
5. Zapnite sponu.
6. Potiahnite nastavovací popruh nadol a nastavte ho na správnu dĺžku, aby ste sa uistili, že je vaše diet'a správne zaistené. 29
7. Stlačte tlačidlo zámku otáčania 30-1 a pritom otočte sedačku do režimu smerovania tvárou dopredu. 30-2

! Ked' je sedačka otočená na mieste a správne zaistená, tlačidlo otáčania zobrazí zelenú farbu, inak sa zobrazuje červená. 30
! Vždy sa uistite, že je sedačka v uzamknutej polohe (smerovaní tvárou dozadu/dopredu), aj keď v nej nie je diet’a.
! Prípojky ISOFIX musia byt' pripojené a zaistené na kotevných bodoch ISOFIX. 31-1
! Oporná noha musí byt' správne nainštalovaná so zelenou farbou indikátora. 31 -2
! Vždy majte dieťa upevnené v popruhoch a riadne ich dotiahnite, aby ste odstránili všetky uvoľnené časti.
! NEPOUŽÍVAJTE režim smerom tvárou dopredu, kým diet'a nebude mat' výšku aspoň 76 cm A vek aspoň 15 mesiacov.

Odpojenie mäkkých textílií

pozrite si obrázky 32 - 40

Na odpojenie mäkkých textílií postupujte podľa krokov 33 - 40.

Ak budete chcieť pripojiť textilné prvky späť, zopakujte vyššie uvedené kroky v opačnom poradí.

! Čalúnenie uložte niekde mimo dosahu diet'a'a.
! Textilné prvky umývajte studenou vodou s teplotou do 30 °C.
! Nežehlite mäkké textílie.
! Mäkké textílie nebiefte ani chemicky nečistite.
! Na umývanie zosilnenej detskej autosedačky alebo základne nepoužívajte nezriedené čistiace prostriedky, benzín ani iné organické rozpúšťadlo. Môže to spôsobit' poškodenie zosilnenej detskej autosedačky.
! Textilné prvky nežmýkajte veľkou silou, aby ste ich vysušili. Mohlo by to na textilných prvkoch zanechat' zvrásnenie.
! Textilné prvky vysušte ich zavesením do tieňa.
! Ak sa táto zosilnená detská autosedačka nebude dlhšie nepoužívať, vyberte ju zo sedadla vozidla.
