MANUAL DE UTILIZARE i-Trillo FX Joie

Felicitări pentru că ați devenit parte din familia Joie! Ne bucurăm să participăm la călătoria alături de micuțul vostru. Călătorind cu sistemul de înălțare cu spătar înalt i-Trillo™ seria FX, utilizați un sistem de siguranță pentru copii de înaltă calitate, complet certificat. Citiți cu atenție acest manual și urmați fiecare pas pentru a asigura o călătorie confortabilă și cea mai înaltă protecție pentru copilul dvs.Pentru a utiliza acest scaun înălțător Joie în conformitate cu ECE R129/03, copilul trebuie să îndeplinească următoarele cerințe.Înălțimea copilului trebuie să fie între 100 cm-150 cm (vârsta 3,5-12 ani). Scaun înălțător Citiți toate instrucțiunile din manual înainte de asamblarea și utilizarea acestui produs.! IMPORTANT: PĂSTRAȚI PENTRU CONSULTĂRI ULTERIOARE. CITIȚI CU ATENȚIE.Păstrați manualul de instrucțiuni în compartimentul de depozitare din partea de jos a scaunului înălțător, conform figurii din dreapta.Pentru informații privind garanția, vizitați site-ul nostru web pe joiebaby.com

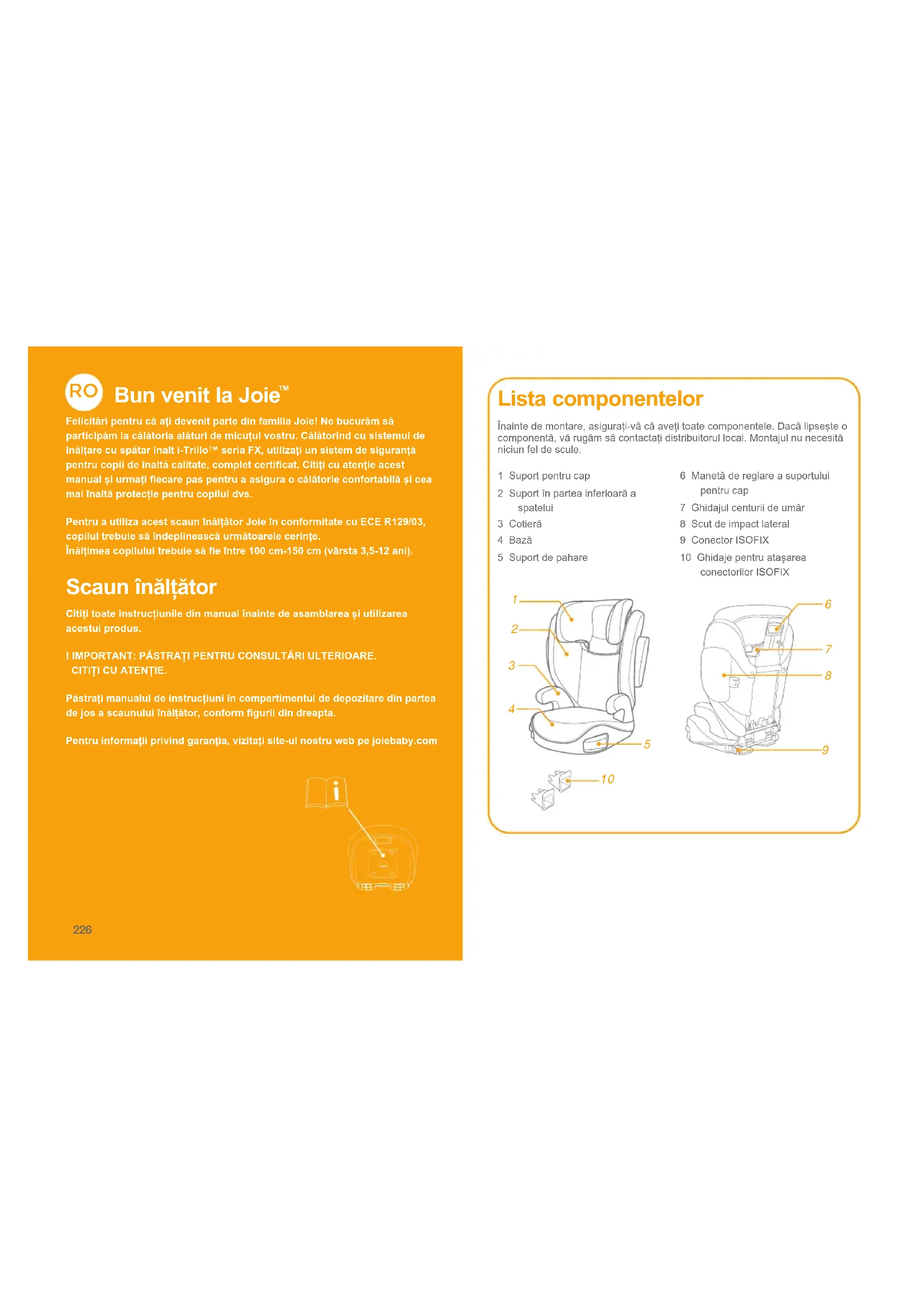

Lista componentelor Înainte de montare, asigurați-vă că aveți toate componentele. Dacă lipsește o componentă, vă rugăm să contactați distribuitorul local. Montajul nu necesită niciun fel de scule.1 Suport pentru cap2 Suport în partea inferioară a spatelui3 Cotieră4 Bază5 Suport de pahare6 Manetă de reglare a suportului pentru cap7 Ghidajul centurii de umăr8 Scut de impact lateral9 Conector ISOFIX10 Ghidaje pentru atașarea conectorilor ISOFIX

AVERTISMENT ! NICIUN scaun nu poate garanta protecția completă împotriva rănirii în caz de accident. Cu toate acestea, utilizarea corectă a acestui scaun înălțător va reduce riscul rănirii grave sau al decesului copilului. ! Întotdeauna respectați instrucțiunile de instalare, acest lucru va asigura funcționarea la un nivel optim de siguranță. ! Aveți grijă ca articolele rigide și componentele din plastic ale scaunului înălțător să fie amplasate și instalate astfel încât să nu poată fi prinse de un scaun mobil sau de o ușă a vehiculului. ! Pentru a utiliza acest scaun înălțător în conformitate cu ECE R129/03, copilul trebuie să îndeplinească următoarele cerințe. Înălțimea copilului între 100 cm -150 cm (vârsta: 3,5-12 ani). Doar orientat spre înainte (în direcția de deplasare a vehiculului) ! Este posibil ca sistemul de siguranță pentru copii să nu se potrivească în toate vehiculele autorizate. ! Orice curele folosite pentru fixarea sistemului de înălțare în vehicul trebuie să fie bine strânse, orice curele folosite pentru fixarea copilului trebuie să fie ajustate în funcție de corpul copilului și aceste curele nu trebuie să fie răsucite. ! Scaunul înălțător trebuie înlocuit dacă a fost supus unor sarcini mari, în caz de accident sau dacă a fost abandonat. AVERTISMENT ! Acest scaun înălțător este destinat utilizării exclusive în mașină. ! Nu faceți modificări sau adăugări la scaunul înălțător fără aprobarea autorității de omologare de tip. NU scoateți spumele albe EPP/EPS. În caz contrar, pot apărea riscuri grave pentru siguranță. ! NU folosiți scaunul dacă suprafețele sunt fierbinți de la lumina soarelui. ! Nu lăsați niciodată copilul nesupravegheat în scaun sau vehicul, nici măcar câteva minute. ! Orice bagaje sau alte obiecte care ar putea cauza răniri în cazul unui accident trebuie fixate corespunzător. ! Scaunul înălțător nu trebuie utilizat fără componentele moi. ! Componentele moi nu trebuie să fie înlocuite decât cu cele recomandate de producător, deoarece componentele moi sunt parte integrantă a performanței sistemului de fixare. ! Fixați întotdeauna copilul în scaunul înălțător, chiar și în călătorii scurte, deoarece acesta este momentul în care au loc cele mai multe accidente. ! NU lăsați acest scaun înălțător sau alte elemente neprinse în centură sau neasigurate în vehicul. Scoateți scaunul înălțător din mașină dacă nu este folosit în mod obișnuit și păstrați-l într-un mediu uscat, protejat de soare.229 230 AVERTISMENT ! Se recomandă să nu utilizați un scaun înălțător achiziționat la mâna a doua, al cărui istoric nu este cunoscut. Poate avea daune sau defecte structurale invizibile din cauza utilizării/depozitării incorecte. ! NU utilizați niciun punct de contact pentru suportul sarcinii decât cele descrise în instrucțiuni și marcate pe scaunul înălțător. ! NU instalați acest scaun înălțător în următoarele condiții:

1. Scaunele vehiculului sunt orientate spre lateral

sau spre spate, în raport cu direcția de rulare a vehiculului.

2. Scaunele sunt mobile în timpul instalării.

! Consultați distribuitorul pentru probleme legate de întreținere, reparații și înlocuirea pieselor. ! Pentru a evita arsurile, nu puneți niciodată lichide fierbinți în suporturile pentru sticle. Urgențe În caz de urgență sau accidente, este esențial să îi fie acordate primul ajutor și tratament medical copilului. Informații referitoare la produs 1. Acesta este scaun înălțător cu sistem de siguranță îmbunătățit pentru copii i-Size. Este aprobat în conformitate cu Regulamentul ONU nr. 129, pentru utilizare în primul rând în „poziții de ședere i-Size” conform indicațiilor producătorilor de vehicule din manualul de utilizare a vehiculului.2. În caz de nelămuriri, consultați fabricantul sau vânzătorul sistemului de siguranță îmbunătățit pentru copii.Produs Scaun înălțătorMateriale Plastic, metal, textileNr. patent Patent în așteptarePotrivit pentru Copii de înălțime 100 cm-150 cm (vârsta 3,5-12 ani).Instalare Orientată înainte (în direcția deplasării vehiculului)231 232

Asamblarea scaunului înălțător

4. Aliniați protecția de impact

lateral cu fanta de montare a suportului lombar și apoi introduceți pentru a bloca.

! Instalarea protecția de impact lateral depinde de dimensiunile mașinii.

5. Îndepărtați protecția de impact

consultați imaginile

1. Strângeți mai întâi maneta

de reglare a tetierei, apoi introduceți partea inferioară a spătarului sub husa materialului, pentru a le conecta.

! VERIFICAȚI pentru a vă asigura că sunt strânse bine cele două bucăți, trăgând de ele.

2. Pentru a atașa suportul

lombar la bază, conectați suportul lombar peste balamaua scaunului de pe bază.

3. Rotiți suportul lombar în sus,

ținând scaunul înălțător până când se fixează cu un clic într-o poziție verticală.

consultați imaginile

Preocupări legate de instalare

consultați imaginile

Dacă vehiculul este echipat cu ISOFIX, punctele de ancorare inferioare ale vehiculului pot fi vizibile la pliul scaunului vehiculului. Consultați manualul proprietarului vehiculului pentru locațiile exacte, identificarea ancorei și cerințele de utilizare.

Ghidajele ISOFIX pot proteja suprafața scaunului împotriva ruperii. Acestea pot ghida, de asemenea, conectorii ISOFIX.

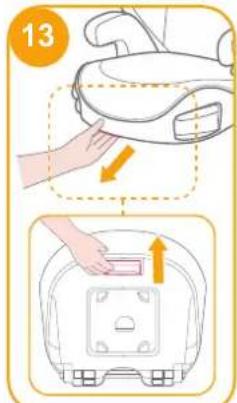

2. Apăsați butonul de ajustare

ISOFIX pentru a scoate conectorii ISOFIX.

Rotiți conectorii ISOFIX cu 180 de grade până când acestea sunt orientate în direcția ghidajelor ISOFIX.

Instalarea folosind sistemul ISOFIX și centura de siguranță în 3 puncte sau utilizând numai centura de siguranță în 3 puncte

Reglarea înălțimii - pentru tetieră consultați imagina

Trageți de maneta de reglare a tetierei, în timp ce ridicați sau coborâți tetiera până când se fixează într-una dintre cele 10 poziții.

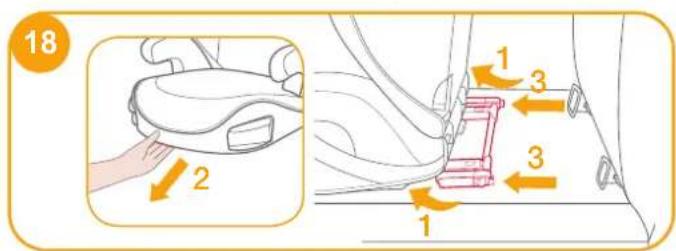

5. Pentru a demonta scaunul

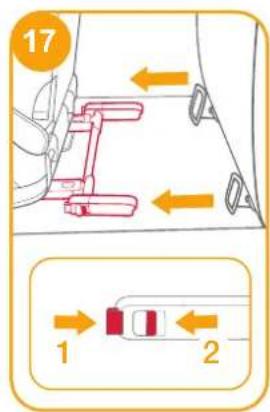

înălțător: a. Apăsați mai întâi butonul secundar de blocare

de pe conectorii ISOFIX înainte de a scoate scaunul înălțător de pe scaunul vehiculului. b. Rotiți conectorii ISOFIX la 180 de grade, apoi apăsați butonul de ajustare ISOFIX pentru a plia conectorii ISOFIX.

punctele de ancorare ISOFIX și apoi faceți clic pe ambii conectori ISOFIX în punctele de ancorare ISOFIX.

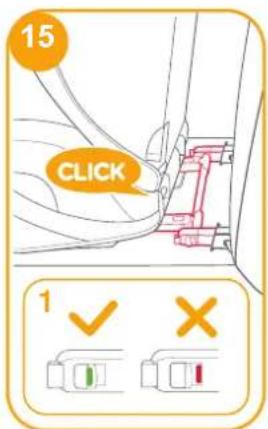

Asigurați-vă că ambii conectori ISOFIX sunt atașați în siguranță în punctele de ancorare ISOFIX. Culorile indicatorilor de pe din ambii conectori ISOFIX trebuie să fie complet verzi.

Verificați pentru a vă asigura că scaunul înălțător este bine instalat, trăgând de ambii conectori ISOFIX.

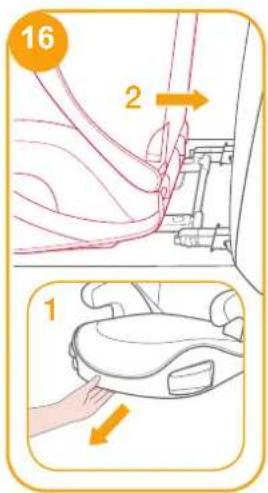

4. Apăsați butonul de reglare

ISOFIX pentru a retrage spătarul scaunului în poziția dorită.

Pentru a vă asigura că obțineți înălțimea corectă a tetierei, partea de jos a tetierei TREBUIE SĂ fie la același nivel cu partea superioară a umerilor copilului, așa cum se arată în

iar centura de umăr trebuie poziționată în zona verde, așa cum se arată în

! Așezați ferm un înălțător pe spatele unui scaun orientat spre direcția de mers, echipat cu o centură de picioare/umăr. ! Asigurați-vă că porțiunea centurii de umăr trece direct prin ghidajul curelei de umăr, așa cum se arată în

! Strângeți centura vehiculului, trăgând centura de umăr până când este netedă. ! În cazul în care centura se așază pe gâtul, capul sau fața copilului, reglați înălțimea tetierei. ! Centurile care fixează scaunul înălțător de vehicul trebuie să fie strânse și să nu fie răsucite.

Se poate instala de asemenea folosind doar centura în 3 puncte.

Poziționați centura de umăr prin ghidul centurii de umăr prezentat

NU așezați centura de siguranță a vehiculului peste cotiere. Aceasta trebuie să treacă pe sub cotiere.

Scaunul înălțător nu poate fi utilizat dacă catarama centurii de siguranță a vehiculului (capătul cataramei mamă) este prea lungă pentru a ancora fix scaunul înălțător.

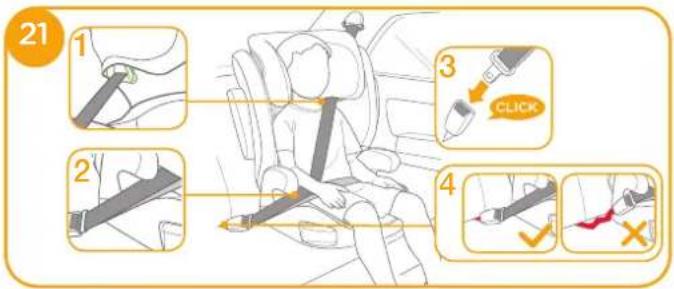

După ce ați pus copilul în acest scaun înălțător, centura de siguranță trebuie utilizată corect și trebuie să vă asigurați că toate curelele pentru abdomen sunt așezate exclusiv în poziție foarte joasă, astfel încât zona bazinului să fie fixată ferm.

Trageți de centura de siguranță a vehiculului și treceți pe calea centurii

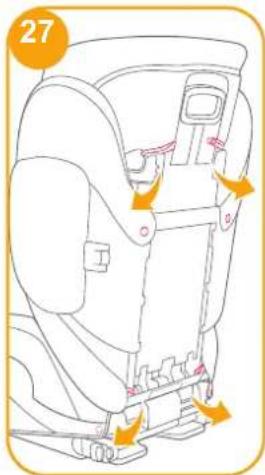

4239 240consultați imagina Deschideți cele 4 perechi de butoane și cele 4 perechi de elastice de pe spatele componentelor moi, pentru a le îndepărta. Pentru a remonta perna scaunului, urmați pașii de mai sus în ordine inversă. Demontarea părților moi

Spălați componentele moi și căptușeala interioară cu apă rece, sub 30°C.

Nu călcați componentele moi.

Nu înălbiți sau nu curățați chimic componentele moi.

Nu utilizați detergenți neutri nediluați pe bază de benzină sau alți solvenți organici pentru spălare. Aceasta poate cauza deteriorarea scaunului.

Nu răsuciți cu forță mare componentele moi și căptușeala interioară pentru a le usca. Poate lăsa cute în componentele moi și căptușeala interioară.

Lăsați componentele moi și căptușeala interioară să se usuce în aer liber, la umbră.

Îndepărtați scaunul înălțător de pe scaunul vehiculului dacă nu îl folosiți pentru o perioadă lungă de timp. Depozitați scaunul înălțător într-un loc răcoros și uscat și în care copilul nu îl poate accesa. Îngrijire și întreținere

Folosirea suporturilor pentru pahare consultați imagina
