MANUALE UTENTE i-Trillo FX Joie

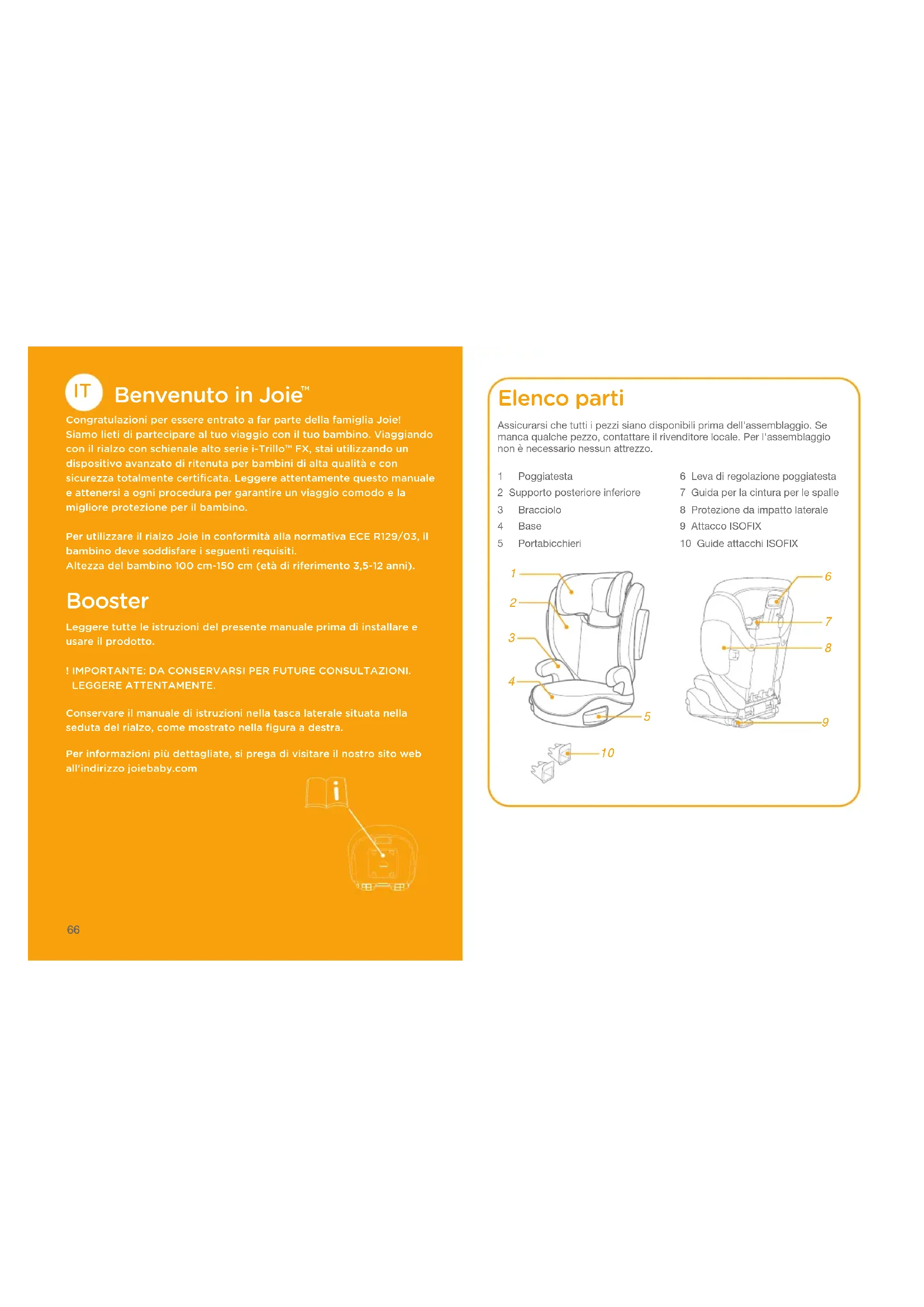

Congratulazioni per essere entrato a far parte della famiglia Joie! Siamo lieti di partecipare al tuo viaggio con il tuo bambino. Viaggiando con il rialzo con schienale alto serie i-Trillo™ FX, stai utilizzando un dispositivo avanzato di ritenuta per bambini di alta qualità e con sicurezza totalmente certificata. Leggere attentamente questo manuale e attenersi a ogni procedura per garantire un viaggio comodo e la migliore protezione per il bambino.Per utilizzare il rialzo Joie in conformità alla normativa ECE R129/03, il bambino deve soddisfare i seguenti requisiti.Altezza del bambino 100 cm-150 cm (età di riferimento 3,5-12 anni). Booster Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.! IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.Conservare il manuale di istruzioni nella tasca laterale situata nella seduta del rialzo, come mostrato nella figura a destra.Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

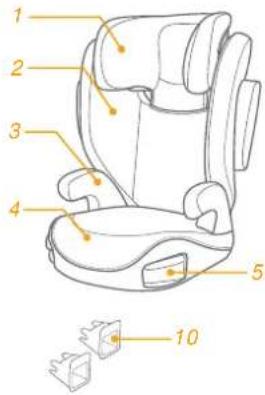

Elenco parti Assicurarsi che tutti i pezzi siano disponibili prima dell'assemblaggio. Se manca qualche pezzo, contattare il rivenditore locale. Per l'assemblaggio non è necessario nessun attrezzo.1 Poggiatesta2 Supporto posteriore inferiore3 Bracciolo4 Base5 Portabicchieri6 Leva di regolazione poggiatesta7 Guida per la cintura per le spalle8 Protezione da impatto laterale9 Attacco ISOFIX10 Guide attacchi ISOFIX

AVVERTENZA ! NESSUN rialzo è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del rialzo riduce il rischio di lesioni gravi o mortali per il bambino. ! Fare sempre attenzione a seguire correttamente le istruzioni di installazione. Ciò consente che il rialzo funzioni ad un livello di sicurezza ottimale. ! Fare in modo che gli oggetti rigidi e le parti in plastica del rialzo siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo. ! Per utilizzare il seggiolino con rialzo in conformità alla normativa ECE R129/03, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 100 cm-150 cm (età di riferimento: 3,5-12 anni). Solo modalità in senso di marcia (in direzione di marcia del veicolo) ! Il dispositivo avanzato di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati. ! Le cinghie che fissano il rialzo al veicolo devono essere strette, le cinghie del bambino devono essere adattate al suo corpo e non devono essere attorcigliate. ! Il seggiolino con rialzo deve essere sostituito se è stato sottoposto a carichi pesanti in caso di incidente o se è stato fatto cadere. AVVERTENZA ! Il seggiolino con rialzo deve essere utilizzato esclusivamente nell’auto. ! Non effettuare modifiche o aggiunte al seggiolino con rialzo senza l'approvazione dell'autorità di omologazione. NON rimuovere nessuna gommapiuma EPP/EPS bianca. In caso contrario, potrebbero verificarsi gravi problemi di sicurezza. ! NON utilizzare il seggiolino se le superfici sono troppo calde a causa della luce solare. ! Non lasciare mai il bambino incustodito nel seggiolino o nel veicolo, nemmeno per pochi minuti. ! I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente. ! Il rialzo non deve essere utilizzato senza il rivestimento imbottito. ! Il rivestimento imbottito del rialzo deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta. ! Fissare sempre il rialzo, anche per tragitti brevi, poiché è durante questi ultimi che si verifica la maggior parte degli incidenti. ! NON lasciare questo rialzo o altri oggetti non allacciati all'interno del veicolo. Rimuovere il seggiolino con rialzo dall'auto se non viene utilizzato regolarmente e conservarlo in un ambiente asciutto e protetto dal sole.69 70 AVVERTENZA ! Si consiglia di non usare un seggiolino con rialzo di seconda mano o un seggiolino con rialzo del quale non si conoscono i precedenti. Potrebbe aver subito danni strutturali non visibili o presentare difetti causati da uso/conservazione non corretti. ! NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul rialzo. ! NON installare il rialzo alle seguenti condizioni:

1. Sedili dei veicoli rivolti lateralmente o verso la

parte posteriore rispetto al senso di marcia del veicolo.

2. Sedili del veicolo spostabili durante l'installazione.

! Contattare il rivenditore in caso di problemi relativi a manutenzione, riparazione e sostituzione dei pezzi. ! Per evitare ustioni, non versare liquidi caldi nei portabicchieri del rialzo. Emergenza In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate. Informazioni sul prodotto 1. È un dispositivo avanzato di ritenuta per bambini con rialzo i-Size. È omologato in base alla Normativa UN N.129, per l'uso principale in “posizioni dei sedili i-Size”, come indicato dai produttori dei veicoli nel manuale dell'utente del veicolo.2. In caso di dubbi, consultare il produttore o il rivenditore del dispositivo avanzato di ritenuta per bambini.Prodotto Seggiolino con rialzoMateriali Plastica, metallo, tessutiN. brevetto In attesa di brevettoAdatto per Altezza del bambino 100 cm-150 cm (età di riferimento 3,5-12 anni).Installazione In senso di marcia (in direzione di marcia del veicolo)71 72

Montaggio del rialzo

4. Allineare la protezione dagli

impatti laterali alla fessura dei supporti in plastica del supporto posteriore inferiore, quindi inserire per bloccare.

Scegliere se installare la protezione dagli impatti laterali in base alle dimensioni dell’auto.

5. Rimuovere la protezione dagli

impatti laterali. Fare riferimento

1. Prima premere la leva di

regolazione del poggiatesta, quindi far scorre il supporto posteriore inferiore sotto il rivestimento in tessuto per collegarli insieme.

CONTROLLARE per assicurarsi che i due pezzi siano saldamente agganciati insieme tirandoli.

2. Per fissare il supporto

posteriore inferiore alla base, agganciare il supporto posteriore inferiore sulla cerniera della barra del seggiolino sulla base.

3. Ruotare il supporto

posteriore inferiore verso l'alto tenendo premuto il rialzo con schienale finché non scatta in posizione verticale. 373 74vedere le figure

Dubbi sull'installazione

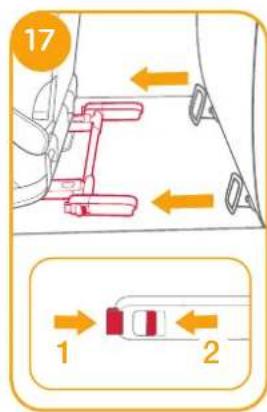

Se il veicolo è dotato di ISOFIX, i punti di ancoraggio inferiori per veicoli possono essere visibili nelle pieghe del sedile del veicolo. Consultare il manuale d'uso del veicolo per le posizioni esatte, l'identificazione dell'ancoraggio e i requisiti per l'uso.1. Montare le guide ISOFIX con i punti di ancoraggio ISOFIX.

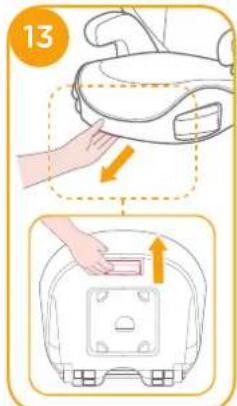

Le guide ISOFIX possono proteggere la superficie del sedile del veicolo ed evitare che si strappi. Possono anche guidare gli attacchi ISOFIX.2. Premere il pulsante di regolazione ISOFIX per estrarre gli attacchi ISOFIX. Ruotare gli attacchi ISOFIX di 180 gradi finché non sono rivolti in direzione delle guide ISOFIX.

Installazione con sistema ISOFIX e cintura a 3 punti o usando solo la cintura a 3 punti

Regolazione dell'altezza del poggiatesta vedere figura Tirare la leva di regolazione del poggiatesta, quindi tirare verso l'alto o spingere verso il basso il poggiatesta, finché non scatta in una delle 10 posizioni.

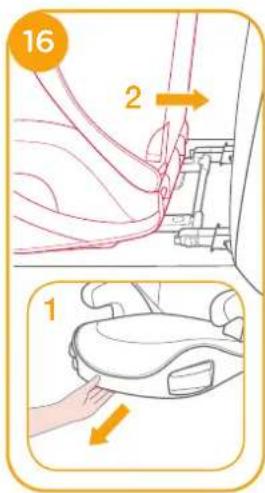

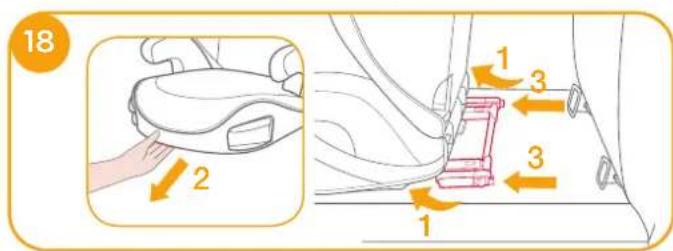

5. Per rimuovere il rialzo:

a. Premere il pulsante di bloccaggio secondario

sugli attacchi ISOFIX prima di rimuovere il rialzo dal sedile del veicolo. B. Ruotare gli attacchi ISOFIX di 180 gradi, quindi premere il pulsante di regolazione ISOFIX per piegare gli attacchi ISOFIX.

3. Allineare gli attacchi ISOFIX con

i punti di ancoraggio ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX.

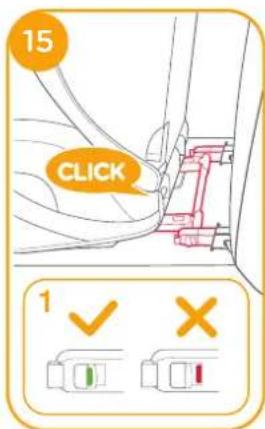

Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde.

Assicurarsi che il rialzo sia installato saldamente tirando entrambi gli attacchi ISOFIX.

4. Premere il pulsante di

regolazione ISOFIX per retrarre il sedile di nuovo nella posizione desiderata.

Per garantire l'altezza corretta del poggiatesta, la parte inferiore del poggiatesta DEVE essere alla stessa altezza della parte superiore delle spalle del bambino, come mostrato in

e la cintura per le spalle deve essere posizionata nella zona verde, come mostrato in

! Posizionare il rialzo saldamente contro lo schienale di un sedile del veicolo rivolto in avanti dotato di una cintura addominale/della spalla. ! Assicurarsi che la parte della cintura per le spalle del veicolo passi direttamente attraverso la relativa guida come mostrato in

! Stringere la cintura del veicolo tirando le bretelle fino a quando non viene rimosso tutto il lasco. ! Se la cintura passa sul collo, la testa o il viso del bambino, regolare l'altezza del poggiatesta. ! Le cinghie che fissano il rialzo al veicolo devono essere strette e le cinghie non devono essere attorcigliate.

Può essere installato anche utilizzando solo la cintura a 3 punti di cui sopra.

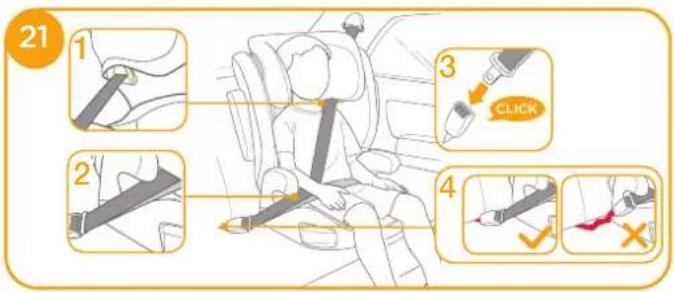

Posizionare la cintura per le spalle attraverso la relativa guida, come mostrato in

NON posizionare la cintura del veicolo oltre la parte superiore dei braccioli. Deve passare sotto i braccioli.

Il rialzo non può essere utilizzato se la fibbia della cintura di sicurezza del veicolo (il terminale femmina) è troppo lunga per ancorare saldamente il rialzo.

Dopo aver messo il bambino nel rialzo, utilizzare correttamente la cintura di sicurezza e assicurarsi che la cinghia addominale sia indossata in basso in modo da sostenere il bacino.

Tirare la cintura di sicurezza del veicolo e passare attraverso il percorso della cintura

, quindi allacciarla.

479 80vedere figura Aprire i 4 bottoni e i 4 elastici sul retro del rivestimento imbottito per rimuoverlo. Per rimontare l'imbottitura del sedile basta invertire le procedure precedenti. Rimozione del rivestimento imbottito

Lavare il rivestimento imbottito e l'imbottitura interna con acqua fredda sotto i 30°C.

Non stirare il rivestimento imbottito.

Non candeggiare e non lavare a secco il rivestimento imbottito.

NON usare un detergente neutro non diluito, benzina o altri solventi organici per lavare il rialzo. Potrebbero danneggiare il rialzo.

Non attorcigliare il rivestimento imbottito e l'imbottitura interna per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito e l'imbottitura interna.

Appendere il rivestimento imbottito e l'imbottitura interna all'ombra per asciugare.

Rimuovere il rialzo dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Sistemare il rialzo in un luogo fresco, asciutto e a cui il bambino non può accedere. Cura e manutenzione

Uso dei portabicchieri vedere figura
