MANUALE UTENTE i-Juva Joie

Congratulazioni per essere entrato a far parte della famiglia Joie! Siamo lieti di viaggiare con te e il tuo bambino. Viaggiando con il dispositivo avanzato di ritenuta per bambini Joie i-Juva™, stai utilizzando un dispositivo avanzato di ritenuta per bambini i-Size di alta qualità e con sicurezza totalmente certificata. Leggere attentamente questo manuale e attenersi a ogni procedura per garantire un viaggio comodo e la migliore protezione per il bambino.

Per utilizzare il dispositivo avanzato di ritenuta per bambini Joie con agganci i-Size ISOFIX in conformità alla normativa ECE R129, il bambino deve soddisfare i seguenti requisiti.

Altezza del bambino 40 cm-75 cm/Peso del bambino ≤ 13 kg (Età del bambino ≤ 12 mesi).

Per utilizzare questo seggiolino auto con la cintura dell'auto auto, il bambino deve soddisfare i seguenti requisiti.

Altezza del bambino 40 cm-75 cm/Peso del bambino ≤ 13 kg (Età del bambino ≤ 12 mesi).

Base

Le presenti istruzioni mostrano l'uso del seggiolino auto e della base. Questa base può essere utilizzata anche con altri seggiolini auto Joie. Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

! IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI.

LEGGERE ATTENTAMENTE.

Conservare il manuale di istruzioni nella tasca laterale situata nella parte inferiore della base, come mostrato nella figura a destra.

Conservare il manuale di istruzioni nel fondo del rivestimento imbottito.

Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

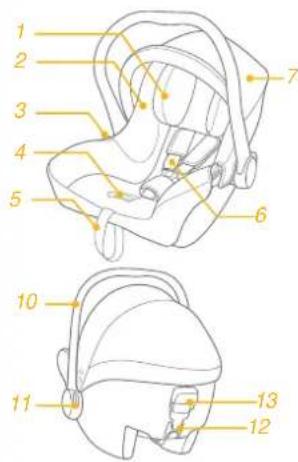

Elenco parti

1 Poggiatesta
2 Imbottitura
3 Guida laterale
4 Pulsante di regolazione della cintura
5Regolatore
6 Cintura per le spalle
7 Capottina
8Attacchicintura
9 Fibbia della cintura
10 Maniglia
11 Pulsante dell'impugnatura
12 Guida posteriore

13 Pulsante di sgancio dal passeggino
14 Attacco ISOFIX
15 Indicatore scocca
16 Guide ISOFIX
17 gamba di supporto
18 Pulsante di regolazione gamba di supporto A
19 Indicatore gamba di supporto
20 Pulsante di regolazione gamba di supporto B
21 Pulsante di rilascio del seggiolino auto

Assicurarsi che siano presenti tutti i componenti. Se qualche componente risulta mancante, consultare il rivenditore.

1 2 3 4 5 6 7 10 11 13 12

8 9 14 15 21 20 16 17 19 18

*i-Base 2 è venduto separatamente.

AVVERTENZA

PRESTARE attenzione in modo che gli oggetti rigidi e le parti in plastica del dispositivo avanzato di ritenuta per bambini siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo.
NON usare dispositivi avanzati di ritenuta per bambini in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo.
Per utilizzare il dispositivo avanzato di ritenuta per bambini con agganci ISOFIX in conformità alla normativa ECE R129, il bambino deve soddisfare i seguenti requisiti.
Altezza del bambino 40 cm-75 cm/Peso del bambino ≤ 13 kg (Età del bambino ≤ 12 mesi).
! Per utilizzare questo seggiolino auto con la cintura dell'auto, il bambino deve soddisfare i seguenti requisiti.
Altezza del bambino 40 cm-75 cm/Peso del bambino ≤ 13 kg (Età del bambino ≤ 12 mesi).
! Le cinghie che fissano il dispositivo avanzato di ritenuta per bambini al veicolo devono essere strette, le cinghie del bambino devono essere adattate al suo corpo e non devono essere attorcigliate.
Il dispositivo avanzato di ritenuta per bambini deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare.
! Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza approvazione dell'autorità competente, e il pericolo di non seguire attentamente le istruzioni di installazione fornite dal produttore del dispositivo avanzato di ritenuta per bambini.
Tenere il dispositivo avanzato di ritenuta per bambini lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il dispositivo avanzato di ritenuta per bambini prima di far sedere il bambino.
NON lasciare mai il bambino incustodito con questo dispositivo avanzato di ritenuta per bambini.
I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.
Il dispositivo avanzato di ritenuta per bambini NON DEVE ESSERE UTILIZZATO senza il rivestimento imbottito.
Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del dispositivo di ritenuta.
! Prima di acquistare questo dispositivo avanzato di ritenuta per bambini, assicurarsi che possa essere installato correttamente nel veicolo.

AVVERTENZA

! NESSUN dispositivo avanzato di ritenuta per bambini è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del dispositivo avanzato di ritenuta per bambini riduce il rischio di lesioni gravi o mortali per il bambino.
NON installare il dispositivo avanzato di ritenuta per bambini senza osservare le istruzioni del presente manuale. Si potrebbero causare lesioni o decesso.
! NON utilizzare questo dispositivo avanzato di ritenuta per bambini se presenta danni o parti mancanti.
! NON vestire il bambino con indumenti troppo grandi, in quanto si potrebbe impedire al bambino di essere correttamente e saldamente allacciato con le cinture per le spalle e la cintura spartigambe.

Emergenza

In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate.

Figura per l'installazione	Adatto per
	Altezza del bambino 40 cm-75 cm/ Peso del bambino ≤13 kg (Età del bambino ≤12 mesi)
	Altezza del bambino 40 cm-75 cm/ Peso del bambino ≤13 kg Età del bambino ≤12 mesi

Informazioni sul prodotto

Dubbi sull'installazione

vedere le figure 1 - 2

! Questo seggiolino auto è adatto per sedili dei veicoli con punti di ancoraggio i-Size ISOFIX con la base.
! NON installare questo dispositivo avanzato di ritenuta per bambini su sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo. ②-1
! NON posizionare il dispositivo avanzato di ritenuta per bambini rivolto in senso contrario di marcia sul sedile anteriore se sono presenti airbag ②-2. Potrebbero verificarsi lesioni gravi o decesso. Per ulteriori informazioni, fare riferimento al manuale del veicolo.
Si raccomanda di installare questo dispositivo avanzato di ritenuta per bambini sul sedile posteriore del veicolo. ②-3
! NON installare questo dispositivo avanzato di ritenuta per bambini su sedili dei veicoli che si sono rivelati movibili durante l'installazione.

Regolazione della maniglia

vedere le figure ③ - ④

La maniglia del seggiolino auto può essere regolata in 3 posizioni.

! Posizione 1- Posizione per trasporto in auto, con maniglia o su passeggino.

Posizione 2- Posizione dondolo.

Posizione 3- Posizione sdraietta.

Per regolare la maniglia, premere i pulsanti della maniglia su entrambi i lati per rilasciarla -1, quindi ruotare la maniglia finché non scatta in una delle 3 posizioni. -2

3 1 2 3

Installazione con base

vedere le figure 5 - 15

1. Aprire la gamba di supporto dal vano. 5

1. Montare le guide ISOFIX con i punti di ancoraggio ISOFIX. Le guide ISOFIX possono proteggere la superficie del sedile del veicolo ed evitare che si strappino. Possono anche guidare gli attacchi ISOFIX.

2. Ruotare gli attacchi ISOFIX di 180 gradi finché non sono rivolti in direzione delle guide ISOFIX.

3. Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX.

! Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. -1

! Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX.

6

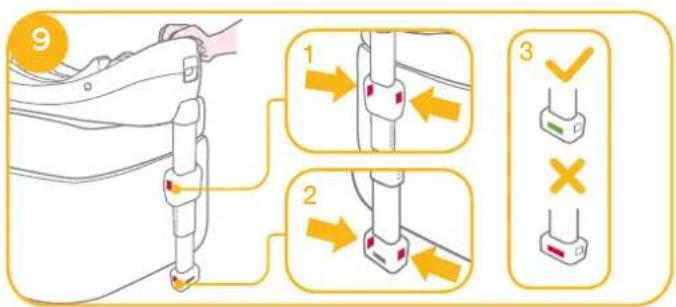

1. Dopo aver posizionato la base sul sedile del veicolo, estendere la gamba di supporto per poggiarla sul pianale 9. Se l'indicatore della gamba di supporto è verde significa che è installato correttamente; se è rosso significa che è installato in modo non corretto. 8-3

! La gamba di supporto presenta varie posizioni. Se l'indicatore della gamba di supporto è rosso significa che la gamba di supporto è in una posizione non corretta.
! Assicurarsi che la gamba di supporto sia a contatto con il pianale del veicolo.
! Premere il pulsante di rilascio del supporto, quindi accorciarlo verso l'alto.

9 1 2 3

La base completamente montata viene mostrata in 10

! Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. 10 -1
! La gamba di supporto deve essere installata correttamente con l'indicatore verde. 10 -2

10 !1 !2

1. Spingere verso il basso seggiolino auto nella base ^11 . Se il dispositivo avanzato di ritenuta per bambini è fissato, l'indicatore di blocco del dispositivo avanzato di ritenuta per bambini è verde. ^12

! Sollevare il modulo culla portatile per assicurarsi che sia bloccata saldamente nella base.

1. Per rilasciare il seggiolino auto, sollevarlo 13-2 mentre si preme il pulsante di regolazione del seggiolino auto. 13-1

1. Per rimuovere la base, premere il pulsante di bloccaggio secondario 14 -1, quindi il pulsante 14 -2 sugli attacchi ISOFIX prima di rimuovere la base dal sedile del veicolo. 14

2. Premere il pulsante di rilascio ISOFIX per piegare gli attacchi ISOFIX. 15

14 2 1

15 2 1 2

Poggiatesta e cinture per le spalle

vedere le figure 16

Controllare che le bretelle siano all'altezza appropriata.

! La parte inferiore del poggiatesta deve essere allineata con il punto più alto della spalla del bambino, come mostrato in 16
! Se le bretelle non sono all'altezza appropriata, il bambino potrebbe essere espulso dal dispositivo avanzato di ritenuta per bambini in caso di incidente.

Bloccaggio del bambino nel dispositivo avanzato di ritenuta per bambini

vedere le figure 17 - 21

Nota

Utilizzare sempre il poggiatesta quando il bambino è seduto nel seggiolino auto.

Si consiglia di utilizzare il cuscino per aumentare la protezione dagli impatti laterali quando il bambino è sotto i 60 cm e di rimuovere il cuscino quando le spalle del bambino non vi poggiano più comodamente.

1. Premendo il pulsante di regolazione cintura, tirare completamente le due cinture per le spalle del dispositivo avanzato di ritenuta per bambini. ^17

1. Sganciare la fibbia delle bretelle premendo il pulsante rosso. 18

1. Serrare le cinture per le spalle tirando il regolatore. 21

21

1. Mettere il bambino nel seggiolino auto e agganciare la fibbia. 19 & 20

Sgancio della capottina e dell'imbottitura

vedere le figure 22 - 27

Per rimontare il rivestimento imbottito, invertire le procedure di cui sopra.

20 1 CLICK

22

Installazione senza base

vedere le figure 28 - 34

! NON installare questo seggiolino auto su sedili dei veicoli con cinture addominali. 28

! Questo seggiolino auto è adatto solo per sedili dei veicoli dotati di cinture di sicurezza retrattili a 3 punti. 😊

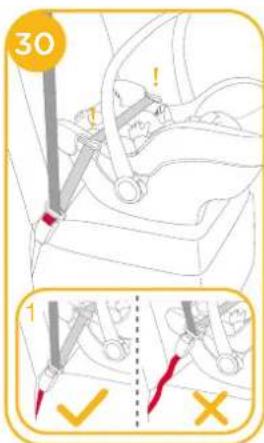

1. Posizionare il seggiolino auto sul sedile del veicolo. Estrarre la cintura di sicurezza del veicolo e allacciarla nella fibbia, facendo scorrere la cintura addominale del veicolo nelle guide laterali del modulo culla portatile.

! Non è possibile utilizzare il seggiolino auto se la fibbia della cintura di sicurezza (estremità femmina della fibbia) è troppo lunga per ancorare in modo sicuro il seggiolino auto. 90-1

1. Far scorrere la cintura diagonale nella guida posteriore. 31

2. Tirare la cintura della spalla del veicolo per fissare il seggiolino auto in modo stabile e sicuro.

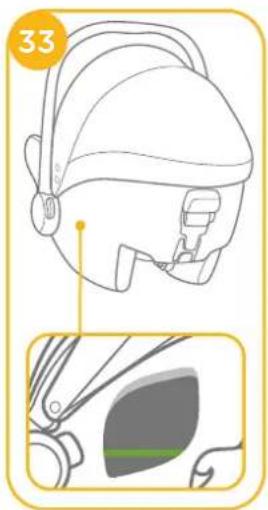

1. La linea di livello sul seggiolino auto deve essere sul fondo quando viene installato il seggiolino auto.

! Applicare la massima tensione alla cintura di sicurezza del veicolo, verificando che non si allenti o intrecci.
! Dopo aver installato il seggiolino auto, controllare sempre che le cinture del veicolo siano disposte correttamente e allacciate in modo sicuro nella fibbia del veicolo. 34

vedere le figure 35 - 40

Il seggiolino auto è progettato per fissarsi ad alcuni modelli di passeggini Joie dotati di speciale vassoio, maniglione di sicurezza e pedanina poggiagambe.

! Accertarsi che il passeggino sia adatto al seggiolino auto prima di acquistarlo.
! Non inserire più di un bambino alla volta nel sistema di viaggio.
! Applicare il freno di stazionamento prima di montare il seggiolino auto.
! Verificare che le parti utilizzate per fissare il seggiolino auto siano fissate accuratamente al passeggino.
! Reclinare all'indietro nella posizione più bassa il sedile del passeggino.

Uso con passeggini Joie

Per montare il seggiolino auto sui passeggini Joie, attenersi ai seguenti passaggi:

1. Posizionare il seggiolino auto in modo che i le scanalature del seggiolino si posizionino sopra il vassoio, maniglione di sicurezza o pedanina poggiagambe. Il seggiolino auto si fisserà quindi automaticamente in posizione. 35 & 36 & 37 & 38

! Se il maniglione di sicurezza è dotato di un rivestimento in tessuto, staccare prima il velcro sul rivestimento del bracciolo. 67-1
! Per i passeggini con speciali pedanine poggiagambe, regolare la pedanina poggiagambe in posizione verticale, staccare il velcro e quindi sollevare il rivestimento in tessuto. 38-1

35 CLICK

36 CLICK

39

1. Utilizzare le cinghie su entrambi i lati del passeggino per fissare il dispositivo avanzato di ritenuta per bambini.

! Provare a tirare verso l'alto il dispositivo di ritenuta per bambini per verificare se si è agganciato correttamente.

Per rimuovere il seggiolino auto, sganciare le cinghie dal seggiolino auto, tirare verso l'alto la maniglia di sgancio del passeggino per sganciare il seggiolino auto da dal vassoio, maniglione di sicurezza e pedanina poggiagambe, e quindi estrarre il seggiolino auto dal passeggino. Fare riferimento a 40

Cura e manutenzione

! Dopo aver rimosso il cuscino in gommapiuma dal riduttore, conservarlo lontano dalla portata dei bambini.
! Lavare la fodera e l'imbottitura interna con acqua fredda sotto i 30°C.
! Non stirare il rivestimento imbottito.
! Non candeggiare e non lavare a secco il rivestimento imbottito.
Non usare un detergente non diluito, benzina o altri solventi organici per lavare il seggiolino auto o la base. Potrebbero danneggiare il dispositivo avanzato di ritenuta per bambini.
Non attorcigliare la fodera e l'imbottitura interna per asciugare. Si potrebbero lasciare grinze sulla fodera e l'imbottitura interna.
! Appendere la fodera e l'imbottitura interna all'ombra per asciugare.
! Rimuovere il seggiolino auot e la base dal sedile del veicolo se non vengono usati per un lungo periodo di tempo. Sistemare il dispositivo avanzato di ritenuta per bambini in un luogo fresco, asciutto e a cui il bambino non possa accedere.
