MANUAL DE USUARIO i-Juva Joie

Patente n.º Patentes pendentes

Bienvenido a Joie ^TM

¡Enhorabuena por unirse a la familia Joie! Estamos encantados de formar parte de su viaje y del de su pequeño. Cuando viaje con el Sistema de Retención infantil Joie i-Juva™, estará utilizando un Sistema de Retención Infantil i-Size de alta calidad y totalmente certificado. Lea detenidamente este manual y siga cada paso para garantizar que su bebé viaje cómodamente y esté protegido de la mejor manera posible.

Para utilizar este Sistema de Retención Infantil de Joie con las conexiones !SOFIX de i-Size de acuerdo con la Norma ECE R129, el niño deberá cumplir los siguientes requisitos. Altura del niño entre 40 cm y 75 cm/Peso del niño ≤ 13 kg (edad del niño ≤ 12 meses).

Para utilizar este Sistema de Retención Infantil con el cinturón de un vehículo, el niño deberá cumplir los siguientes requisitos: Altura del niño entre 40 cm y 75 cm/Peso del niño ≤ 13 kg (edad del niño ≤ 12 meses).

Base

Estas instrucciones describen el uso del Sistema de Retención Infantil y de la base. Esta base también puede utilizarse con otros Sistemas de Retención Infantil de Joie. Lea todas las instrucciones incluidas en este manual antes de instalar y utilizar el producto.

! IMPORTANTE: GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS. LEA DETENIDAMENTE.

Guarde el manual de instrucciones en el compartimento de almacenamiento de la parte inferior de la base como se muestra en la figura que aparece a la derecha.

Guarde el manual de instrucciones en la parte inferior del reductor.

Para obtener información sobre la garantía, visite nuestro sitio web en joiebaby.com.

Lista de piezas

1 Reposacabezas
2 Acolchado del asiento
3 Guía lateral
4 Botón de ajuste del arnés
5 Cincha de ajuste
6 Arnés de los hombros
7 Capota
8 Conectores de arnés
9 Hebilla del arnés
10 Asa
11 Botón del asa
12 Guía trasera

13 Botón de desbloqueo del cochecito
14 Conector ISOFIX
15 Indicador de instalación
16 Guías ISOFIX
17 Pata de apoyo
18 Botón A de ajuste de la pata de apoyo
19 Indicador de la pata de apoyo
20 Botón B de ajuste de la pata de apoyo
21 Botón de desbloqueo del portabebés

Asegúrese de que no falta ninguna pieza. Póngase en contacto con su distribuidor si falta alguna pieza.

1 2 3 4 5 6 7

10 11 13 12

14 15 21 16 17 18 20 19

*i-Base 2 se vende por separado

ADVERTENCIA

! TENGA cuidado para que los elementos rígidos y las piezas de plástico del Sistema de Retención Infantil se coloquen e instalen de manera que no puedan quedar atrapados por un asiento móvil o en la puerta del vehículo.
NO use los Sistemas de Retención Infantil con orientación hacia atrás en asientos donde haya un airbag frontal activado.
Para utilizar este Sistema de Retención Infantil con las conexiones ISOFIX de acuerdo con la Norma ECE R129, el niño deberá cumplir los siguientes requisitos:
Altura del niño entre 40 cm y 75 cm/Peso del niño ≤ 13 kg (edad del niño ≤ 12 meses).
Para utilizar este Sistema de Retención Infantil con el cinturón de un vehículo, el niño deberá cumplir los siguientes requisitos:
Altura del niño entre 40 cm y 75 cm/Peso del niño ≤ 13 kg (edad del niño ≤ 12 meses).
Las correas que fijan el Sistema de Retención Infantil al vehículo deben estar tensadas, mientras que las correas que sujetan al niño deben ajustarse al cuerpo del niño y no retorcerse.
Este Sistema de Retención Infantil se debe reemplazar si ha estado sometido a tensiones violentas en un accidente. Un accidente puede causar daños no visibles en diferentes elementos.
Considere el peligro de realizar alteraciones o modificaciones al dispositivo sin la aprobación de la autoridad adecuada y el peligro de no seguir estrictamente las instrucciones de instalación facilitadas por el fabricante del Sistema de Retención Infantil.
Mantenga el Sistema de Retención Infantil alejado de la luz directa del sol ya que, si no lo hace, podría alcanzar temperaturas demasiado altas para la piel de su hijo. Toque siempre el Sistema de Retención Infantil antes de colocar al niño.
! NUNCA deje a su hijo sin supervisión en este Sistema de Retención Infantil.
! Sujete correctamente el equipaje y cualquier otro objeto susceptible de provocar lesiones en caso de colisión.
! NO UTILICE el Sistema de Retención Infantil sin el reductor.
! El reductor no deberá sustituirse por uno que no esté recomendado por el fabricante, ya que el reductor constituye una parte esencial del funcionamiento del Sistema de Retención.
! Compruebe si el Sistema de Retención Infantil se puede instalar correctamente en el vehículo antes de comprarlo.

ADVERTENCIA

! NINGÚN Sistema de Retención Infantil puede garantizar una protección total contra lesiones en caso de accidente. Sin embargo, un uso adecuado de este Sistema de Retención Infantil reducirá el riesgo de lesiones graves o, incluso, la muerte del niño.
NO instale este Sistema de Retención Infantil sin seguir las instrucciones que se indican en este manual ya que, si las incumple, podría poner a su hijo en peligro de sufrir lesiones o, incluso, la muerte.
! NO utilice este Sistema de Retención Infantil si está dañado o si falta alguna de sus piezas.
NO coloque a su hijo con ropa suelta o de una talla mayor, ya que podría provocar que la sujeción del niño, mediante las correas de los armeses de los hombros y la correa de la pelvis entre las piernas, no sea firme y segura.

Emergencia

En caso de emergencia o accidente, es muy importante que su hijo reciba primeros auxilios y tratamiento médico de inmediato.

Figura de la instalación	Apto para
	Altura del niño entre 40 cm y 75 cm/Peso del niño ≤ 13 kg (edad del niño ≤ 12 meses).
	Altura del niño entre 40 cm y 75 cm/Peso del niño ≤ 13 kgEdad del niño ≤ 12 meses

Información del producto

El módulo del portabebés i-Juva™ es compatible con i-Base 2, i-Base lx 2, i-Base Advance e i-Base Encore.

1. Este es un dispositivo de sujeción para niños mejorado "i-Size". Está aprobado conforme a la Norma N° 129 de la ONU, para el uso en vehículos compatibles con posiciones de sentado i-Size, tal y como indican los fabricantes de vehículos en los manuales de usuario del vehículo.
2. En caso de duda, consulte al fabricante o al distribuidor del dispositivo de sujeción para niños mejorado.

El módulo del portabebés i-Juva™ es compatible con ClickFit R129, Instalación de i-Base 2 con cinturón de seguridad del vehículo.

1. Este es un sistema de sujeción para niños mejorado con cinturón para vehículo específico.
2. En caso de duda, consulte al fabricante o al distribuidor del dispositivo de sujeción para niños mejorado.

El módulo del portabebés i-Juva™ se puede usar por separado.

1. Este es un sistema de sujeción para niños mejorado con cinturón universal. Está aprobado conforme a la Norma UN n.° 129, para el uso principal en "posiciones de asientos universales" como indican los fabricantes de vehículos en el manual del usuario del vehículo.
2. En caso de duda, consulte al fabricante o al distribuidor del dispositivo de sujeción para niños mejorado.

Materiales Plástico, metal, tela

N° de patente Pendiente de patente

Consideraciones acerca de la instalación

consulte las imágenes 1 - 2

! Este Sistema de Retención Infantil está diseñado para asientos con puntos de anclaje ISOFIX.
! NO instale este Sistema de Retención Infantil en asientos cuya posición esté orientada hacia un lado o hacia atrás con respecto a la dirección de conducción del vehículo. 2-1
! NO coloque el Sistema de Retención Infantil a contramarcha en los asientos delanteros con el airbag activado, ② -2, ya que podría provocar lesiones graves o, incluso, la muerte. Consulte el manual de usuario del vehículo para obtener más información.
! Le recomendamos que instale este Sistema de Retención Infantil en los asientos traseros. ② -3
! NO instale este Sistema de Retención Infantil en asientos móviles durante la instalación.

consulte las imágenes ③ - ④

El asa del Sistema de Retención Infantil se puede ajustar en 3 posiciones distintas.

! Posición 1: posición para el coche o para transportar en el cochecito o sujetándolo con la mano.

Posición 2: posición de balanceo.

Posición 3: posición estática fuera del vehículo.

Para ajustar el asa, presione los botones del asa situados en ambos lados para desbloquearlo 4 -1 y, a continuación, mueva el asa hacia cualquiera de las 3 posiciones hasta que oiga un clic. 4 -2

3 1 2 3

4 2

Instalación con la base

consulte las imágenes 5 - 15

1. Extienda la pata de apoyo desde el compartimento de almacenamiento. 5

1. Coloque las guías ISOFIX con los puntos de anclaje ISOFIX. Las guías ISOFIX pueden proteger la superficie del asiento del vehículo contra rozaduras. También sirven para guiar los conectores ISOFIX.

2. Gire los conectores ISOFIX 180 grados hasta que estén apuntando en la dirección de las guías ISOFIX.

3. Alinee los conectores ISOFIX con las guías ISOFIX y, a continuación, introduzca ambos conectores ISOFIX en los puntos de anclaje ISOFIX hasta que escuche un clic.

Asegúrese de que ambos conectores ISOFIX queden firmemente sujetos a sus puntos de anclaje ISOFIX. Deberá escuchar dos clics y los colores de los indicadores de ambos conectores ISOFIX deberán aparecer completamente en verde. 8-1

! Para asegurarse de que la base está instalada de forma segura, tire de ambos conectores ISOFIX.

6

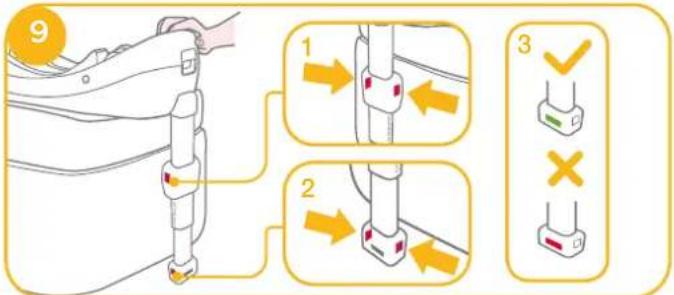

1. Después de colocar la base en el asiento del vehículo, extienda la pata de apoyo hasta el suelo 📄. Cuando el indicador de la pata de apoyo aparezca en verde significará que está correctamente instalada. Si aparece en rojo, significará que no está correctamente instalada. 🔒 -3

! La pata de apoyo tiene varias posiciones. Cuando el indicador de la pata de apoyo aparece en rojo significa que la posición de la pata de apoyo no es correcta.
! Asegúrese de que la pata de apoyo esté totalmente en contacto con el suelo del vehículo.
! Apriete el botón de desbloqueo de la pata de apoyo y, a continuación, acorte la pata de apoyo tirando de ella hacia arriba.

9 1 2 3

La base montada completamente aparece en la figura 10

! Los conectores ISOFIX se deben fijar y bloquear en los puntos de anclaje ISOFIX. 10 -1
! La pata de apoyo debe estar correctamente instalada con el indicador en verde. 10 -2

10 11 12

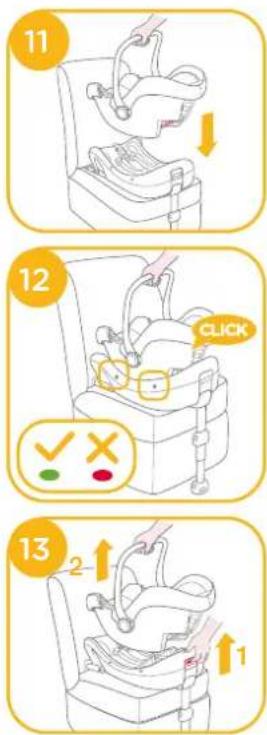

1. Empuje el portabebés hacia abajo dentro de la base ^11 , si el Sistema de Retención Infantil está sujeto, el indicador de dicho dispositivo aparecerá en verde. ^12

! Tire del Sistema de Retención Infantil hacia arriba para asegurarse de que está firmemente sujeto a la base.

1. Para soltar el portabebés, tire de él hacia arriba 13-2 presionando, al mismo tiempo, el botón de desbloqueo de dicho módulo. 13-1

1. Para retirar la base, pulse primero el botón de bloqueo secundario
   14 -1 y, a continuación, el botón
   14 -2 de los conectores ISOFIX antes de quitar la base del asiento del vehículo. 14

2. Pulse el botón de desbloqueo ISOFIX para plegar el sistema ISOFIX. 15

14 2 1

15 2 1 2

Arneses del reposacabezas y de los hombros

consulte las imágenes 16

Compruebe que las correas de los arneses de los hombros estén colocadas a una altura adecuada.

! La parte baja del reposacabezas debe estar a la misma altura que el punto más alto de los hombros del niño, como se muestra en la imagen 16

Si las correas de los arneses de los hombros no están a la altura adecuada, el niño podría salir despedido del Sistema de Retención Infantil en caso de accidente.

121 122

Asegurar al niño en el Sistema de Retención Infantil

consulte las imágenes

Nota

Use en todo momento el reposacabezas cuando siente al bebé en el portabebés.

Recomendamos usar el reductor para aumentar la protección contra impactos laterales mientras el bebé mida menos de 60 cm y quitar dicho reductor cuando los hombros del bebé ya no se ajusten cómodamente.

1. Mientras presiona el botón de ajuste del arnés, tire totalmente de los dos arneses de los hombros del Sistema de Retención Infantil.

1. Desbloquee la hebilla de los arneses presionando el botón rojo. 18

2. Coloque al niño en el Sistema de Retención Infantil y bloquee la hebilla. 19 y 20

18

1. Apriete las correas de los arneses de los hombros tirando de la cincha de ajuste. 21

21

Extraer la capota y el reductor del asiento

consulte las imágenes 22 - 27

Para volver a instalar el reductor, siga los pasos mencionados en sentido contrario.

22

Instalación sin la base

consulte las imágenes 28 - 34

! NO instale este Sistema de Retención Infantil en asientos con cinturones de dos puntos. 28

Este módulo de sujeción para niños se puede utilizar únicamente en asientos de vehículos con Cinturones de Seguridad Retráctiles con 3 puntos de sujeción. ^29

1. Coloque el Sistema de Retención Infantil en el asiento del vehículo en el que desee instalarlo. Saque el cinturón de seguridad del vehículo y bloquéelo en la hebilla del vehículo, deslizando el cinturón ventral por las guías laterales del Sistema de Retención Infantil.

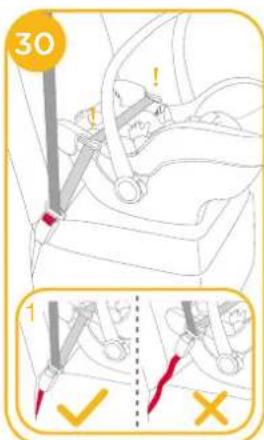

! Sistema de Retención Infantil no puede utilizarse si la hebilla del cinturón de seguridad del vehículo (extremo hembra de la hebilla) es demasiado larga para anclar con seguridad el Sistema de Retención Infantil. ⑩ -1

1. Deslice el cinturón diagonal por la guía trasera. 31

2. Tire del cinturón diagonal del vehículo para sujetar el Sistema de Retención Infantil firmemente para que quede bien sujeto.

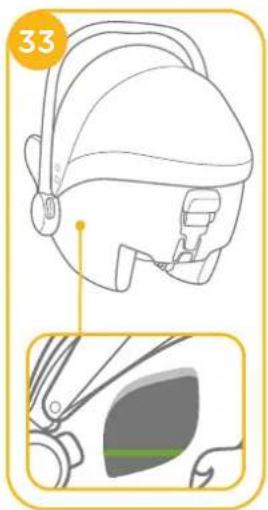

1. La línea de nivel del Sistema de Retención Infantil deberá estar nivelada con el suelo cuando esté instalado el Sistema de Retención Infantil. 33

! Tense el cinturón de seguridad del vehículo lo máximo posible asegurándose de que no quede suelto ni retorcido.
! Después de instalar el Sistema de Retención Infantil, asegúrese siempre de que los cinturones del vehículo estén colocados correctamente y estén bien sujetos en la hebilla del vehículo.

consulte las imágenes

EL portabebés está diseñado para acoplarse a ciertos modelos de cochecito de Joie que incluyen una bandeja especial, reposabrazos o soporte para las piernas.

! Asegúrese de que el cochecito es compatible con el portabebés antes de comprarlo.
! En el sistema de paseo no se debe poner mas de un bebe al mismo tiempo.
! Frene el cochecito antes de aclar el portabebés.
! Compruebe que las piezas utilizadas para fijar el portabebés están sujetas de forma segura en el cochecito.
! Recline el asiento del cochecito hacia atrás hasta la posición más baja posible.

Uso con cochecitos de Joie

Para montar portabebés en cochecitos de Joie, siga estos pasos:

1. Coloque portabebés en el cochecito de forma que las muescas del mando reclinable encajen en el borde del reposabrazos, de la bandeja o del soporte de las piernas. De esta forma, el portabebés quedará fijado en su lugar. 35 y 36 y 37 y 38

! Si el reposabrazos tiene una cubierta de tela, desmonte el Velcro de dicha cubierta del reposabrazos primero. 37-1
Para cochecitos con un soporte de gemelos especial, ajuste dicho soporte a la posición vertical, desmonte el Velcro y, por último, levante la cubierta de tela. 38 -1

35 CLICK

36 CLICK

39

1. Utilice las correas de ambos lados del cochecito para fijar el Sistema de Retención Infantil.

! Intente tirar del Sistema de Retención Infantil hacia arriba para comprobar que está firmemente encajado.

Para retirar el portabebés, suelte las correas del portabebés, levante el asa de liberación del cochecito para liberar el portabebés de la bandeja, el reposabrazos o el apoyo para las piernas, y luego levante el portabebés para sacarlo del carrito. Consulte la 40

Cuidados y mantenimiento

! Después de retirar la cuña de espuma del reductor para niños pequeños, guárdela en un lugar donde no pueda acceder el niño.
! Lave la cubierta del asiento y el acolchado interno con agua fría a menos de 30 °C.
! No planche el acolchado.
! No limpie en seco ni utilice lejía para lavar el acolchado.
! No utilice detergentes sin diluir, gasolina u otros disolventes orgánicos para limpiar el Sistema de Retención Infantil o la base. Si lo hace, puede dañar el Sistema de Retención Infantil.
! No retuerza con demasiada fuerza la cubierta del asiento ni el acolchado interno para secarlos. Podrían quedar arrugas en la cubierta del asiento y en el acolchado interno.
! Deje secar la cubierta del asiento y el acolchado interno en un lugar protegido de la luz directa del sol.
! Retire la base y el Sistema de Retención Infantil del asiento del vehículo cuando no vaya a utilizarlos durante un periodo prolongado de tiempo. Coloque el Sistema de Retención Infantil en un lugar fresco y seco donde su hijo no pueda acceder.
