NÁVOD NA OBSLUHU i-Trillo FX Joie

Blahozeláme, že ste sa stali súčasťou rodiny Joie! Sme nadšení, že sme súčasťou vašej cesty s vašim dietatom. Pri cestovaní s autosedačkou i-Trillo™ FX použivate vysokokvalitnú pine certifikovanú zosilnenú detsků autosedačku. Pozorne si prečítajte túto príručku a dodržlavajte všetky kroky na zabezpečenie pohodlnej jazdy a čo najlepšej ochrany svojho dietata.

Na používanie tejto autosedačky Joie podľa normy ECE R129/03 musí dięta spĺňať nasledujúce požiadavky. Výška diętaťa 100 - 150 cm (približný vek 3,5 - 12 rokov).

Autosedačka

Pred inštaláciou a používaním tohto výrobku si prečítajte všetky pokyny, ktoré sú v tejto príručke uvedené.

! DÔLEŽITÉ: UCHOVAJTE PRE NESKORŠIE POUŽITIE. ČÍTAJTE POZORNE.

Návod na použitie uchovávajte v úložnom priestore v spodnej časti sedacej podložky, ako je zobrazené na obrázku vpravo.

Informácie o záruke nájdete na našej webovej stránke joiebaby.com

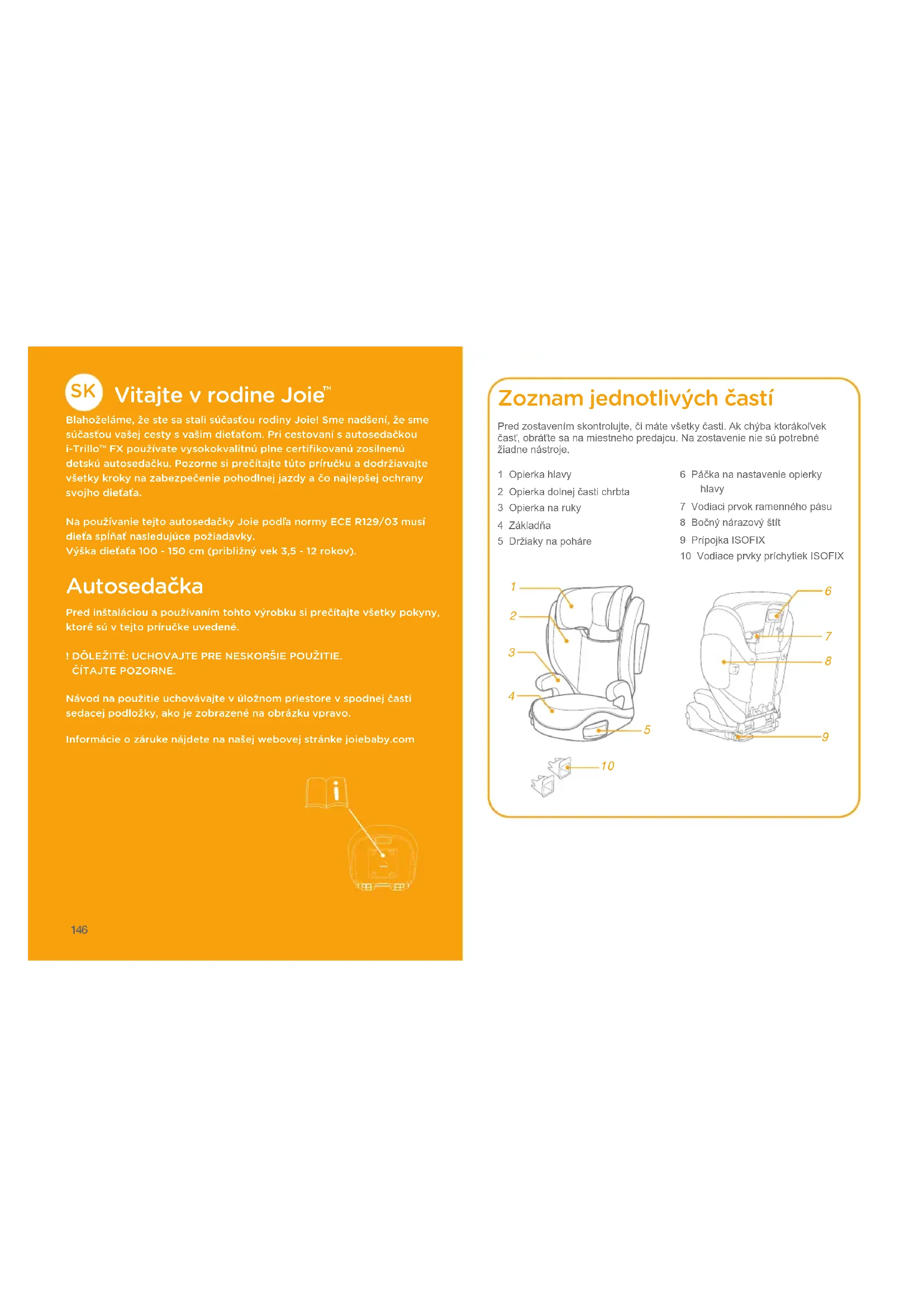

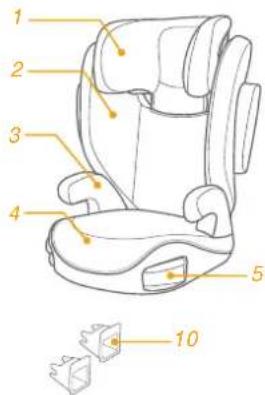

Zoznam jednotlivých častí

Pred zostavením skontrolujte, či máte všetky časti. Ak chýba ktorákol'vek časť, obráťte sa na miestneho predajcu. Na zostavenie nie sú potrebné žiadne nástroje.

1 Opierka hlavy
2 Opierka dolnej časti chrbta
3 Opierka na ruky
4 Základňa
5 Držiaky na poháre

6 Páčka na nastavenie opierky hlavy
7 Vodiaci prvok ramenného pásu
8 Bočný nárazový štít
9 Prípojka ISOFIX
10 Vodiace prvky prichytiek ISOFIX

1 2 3 4 5 10

! ŽIADNY podsedák nemôže zaručit' úplnú ochranu pred úrazom pri nehode. Správne používanie tejto autosedačky však znižuje riziko vážneho poranenia alebo smrti diet'a'ta.
! Vždy dbajte na správne dodržiavanie pokynov na inštaláciu, zaistí sa tým, že účinok podsedáku bude na optimálnej úrovni bezpečnosti.
! Dbajte na to, aby boli pevné predmety a plastové časti podsedáku umiestnené a inštalované tak, aby nebolo možné ich zachytenie do pohyblivých sedadiel alebo dverí vozidla.
! Na používanie tohto podsedáku podľa normy ECE R129/03 musí diet’a spĺňat’ nasledujúce požiadavky. Výška diet’a 100 – 150 cm (referenčný vek: 3,5 - 12 rokov). Na použitie len pri smerovaní tvárou dopredu (v smere jazdy vozidla)
! Zosilnená detská autosedačka nemusí byť vhodná pre všetky schválené vozidlá.
! Všetky popruhy, ktoré držia autosedačku vo vozidle, musia byt' dotiahnuté a všetky popruhy, ktoré držia diet'a, musia byt' prispôsobené telu diet'a'a a popruhy nesmú byt' skrútené.
! Podsedák sa musí vymenit, ak bol vystavený vysokému zaťaženiu v prípade nehody alebo pádu.

VÝSTRAHA

! Tento podsedák je určený len na používanie v aute.
! Nevykonávajte žiadne zmeny ani doplnenia podsedáku bez súhlasu orgánu pre typové schvaľovanie. NEODSTRAŇUJTE žiadnu z bielych pien EPP/EPS. V opačnom prípade to môže viest’ k vážnym bezpečnostným problémom.
! NEPOUŽÍVAJTE sedačku, ak je jej povrch príliš horúci zo slnečného svetla.
! Nikdy nenechávajte diet'a na podsedáku alebo vo vozidle bez dozoru a to ani na pár minút.
! Akákol'vek batožina alebo iné predmety, ktoré by mohli spôsobit' zranenie v prípade kolízie, sa musia správnym spôsobom zaistiť.
! Podsedák sa nesmie používať bez mäkkých textílií.
! Mäkké textílie podsedáku sa nesmú nahrádzat' inými než odporúčanými výrobcom, pretože mäkké textílie tvoria neoddeliteľnú súčasť charakteristických vlastností detskej autosedačky.
! Diet'a na podsedáku vždy zaist'ujte, aj keď idete len na krátku cestu, pretože práve pri nich sa vyskytuje najviac nehôd.
! NENECHÁVAJTE túto autosedačku ani iné predmety vo vozidle nepripútané alebo nezaistené. Ak sa podsedák pravidelne nepoužíva, vyberte ho z auta a uskladnite na suchom mieste chránenom pred slnkom.

VÝSTRAHA

! Odporúča sa nepoužívať podsedák z druhej ruky, ktorého história nie je známa. Môže trpiet neviditeľnými štrukturálnymi poškodeniami alebo porušeniami v dôsledku nesprávneho používania/skladovania.
! NEPOUŽÍVAJTE žiadne iné kontaktné záťažové body, ako sú uvedené v pokynoch a označené na podsedáku.
! NEINŠTALUJTE tento podsedák v nasledujúcich podmienkach:
1. Sedadlá vozidla smerujúce bokom alebo dozadu vzhľadom na smer jazdy vozidla.
2. Sedadlá vozidla pohybujúce sa počas inštalácie.
! Ohľadne otázok týkajúcich sa údržby, opravy a výmeny dielov sa obráťte na predajcu.
! Aby ste predišli popáleninám, nikdy nedávajte do držiakov na poháre na podsedáku horúce tekutiny.

Núdzová situácia

V prípade núdzovej situácie alebo nehody je najdôležitejšie, aby bolo o vaše diet'a ihned' postarané v rámci prvej pomoci a lekárskeho ošetrenia.

Informácie o výrobku

1. Toto je autosedačka Zosilneného detského zadržiavacieho systému i-Size. Je schválený podľa Predpisu OSN č. 129 na použitie predovšetkým na „miestach na sedenie vybavené i-Size“, ako sa uvádza výrobcami vozidla v návode na používanie vozidla.
2. V prípade pochybností sa obráťte na výrobcu Zosilneného detského zadržiavacieho systému alebo predajcu.

Výrobok Podsedák

Vhodné pre Výška diet'a 100 - 150 cm (približný vek 3,5 - 12 rokov).

Inštalácia Smerovanie tvárou dopredu (v smere jazdy vozidla)

Zostavenie autosedačky

pozrite si obrázky 1 - 7

1. Najprv stlačte páčku na nastavenie opierky hlavy a potom zasuňte opierku dolnej časti chrbta pod textilný pot'ah, aby ste ich spojili.
   ! SKONTROLUJTE, či sú oba kusy do seba pevne zacvaknuté tak, že ich potiahnete.
2. Ak chcete pripevnit' opierku dolnej časti chrbta k základni, prichyťte háčik opierky dolnej časti chrbta k tyčkovému závesu sedačky na základni.
3. Otočte opierku dolnej časti chrbta dohora, pričom držte autosedačku, kým nezacvakne vo vzpriamenej polohe. ③

1. Zarovnajte chránič proti bočnému nárazu s otvorom v plastových držiakoch opierky dolnej časti chrbta a zaistite ho zasunutím. 4 5
   ! Podl'a vel'kosti auta sa rozhodnite, či chcete inštalovať chránič proti bočnému nárazu.
2. Vyberte chránič proti bočnému nárazu. Pozrite si obrázky 6 7

4

5 CLICK

Nastavenie výšky - pre opierku hlavy

pozrite si obrázok 8

Stisnite páčku na nastavenie opierky hlavy, pričom vytiahnite alebo zatlačte opierku hlavy, kým nezapadne do jednej z 10 polôh.

Pokyny týkajúce sa inštalácie

pozrite si obrázky 9 - 11

Inštalácia používajúca systém ISOFIX a 3-bodový pás alebo len 3-bodový pás

pozrite si obrázky 12 - 25

Ak je vozidlo vybavené systémom ISOFIX, spodné kotevné body vo vozidle môžu byť viditelné v zlome sedadla vozidla. Presné umiestnenia, identifikáciu kotevných bodov a požiadavky na používanie nájdete v návode na obsluhu svojho vozidla.

1. Nasad'te vodiace prvky ISOFIX do kotevných bodov ISOFIX. 12 Vodiace prvky ISOFIX môžu ochránit' povrch sedadla vozidla pred roztrhnutím. Môžu tiež viest' prípojky ISOFIX.

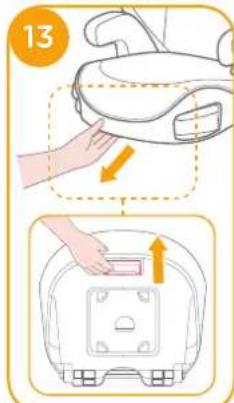

2. Stlačením nastavovacieho tlačidla ISOFIX vytiahnite prípojky ISOFIX. ③

Pripojky ISOFIX otočte o 180 stupňov tak, aby smerovali k vodiacim prvkom ISOFIX. 14

13

14 1 2 1 2 1

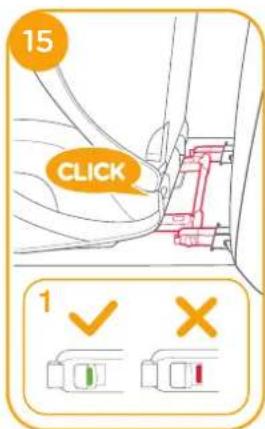

1. Zarovnajte prípojky ISOFIX s kotevnými bodmi ISOFIX a potom zacvaknite obe prípojky ISOFIX do kotevných bodov ISOFIX. 15

! Skontrolujte, či sů obe prípojky ISOFIX pevne pripojené k svojim kotevným bodom ISOFIX. Farba na indikátoroch oboch prípojok ISOFIX musí byť úplne zelená. 15 -1

! Skontrolujte, či je autosedačka bezpečne nainštalovaná potiahnutím za obe prípojky ISOFIX.

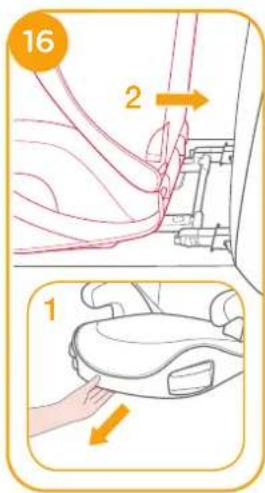

1. Stlačením nastavovacieho tlačidla ISOFIX zasuňte operadlo sedačky do požadovanej polohy. 16

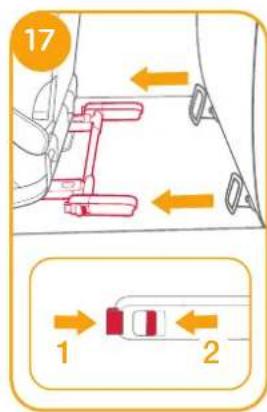

a. Pred vybratím autosedačky zo sedadla vozidla najprv stlačte tlačidlo sekundárneho zámku 17-1 a potom tlačidlo 17-2 na prípojkách ISOFIX.

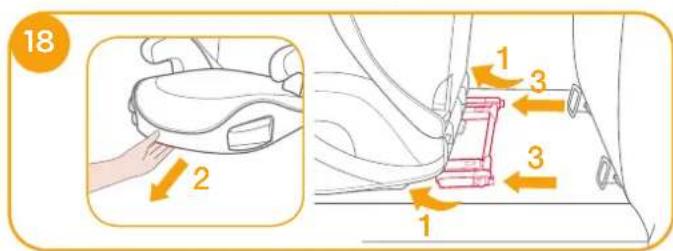

b. Otočte prípojky ISOFIX o 180 stupňov, potom stlačte nastavovacie tlačidlo ISOFIX, aby ste zložili prípojky ISOFIX. ^18

17 1 2

16 2 1

18 2 1 3 3 1

! Možné tiež nainštalovať len pomocou 3-bodového pásu. 21 - 25
! Preved'te ramenný pás cez vodiaci prvok ramenného pásu zobrazený na obrázku 21 -1
! NEUMIESTŇUJTE pás vozidla cez vrchnú stranu opierok na ruky. Musí prechádzat popod opierky na ruky. 21-2
! Autosedačka sa nesmie používať, ak je spona bezpečnostného pásu vozidla (samičí koniec spony) príliš dlhá na pevné ukotvenie autosedačky. ^21 -4
! Po uložení dieťaťa do tohto podsedáku sa musí bezpečnostný pás použit’ správne, pričom sa musi zaistiť, aby akýkolľvek bedrový popruh prechádzal nízko v spodnej časti s pevne pripútanou panyou.

! Aby sa zaistila správna výška opierky hlavy, MUSÍ byť spodná časť opierky hlavy zarovno s vrcholom ramien diet’aťa, ako je to znázornené na 2, a ramenný pás musí byť umiestnený v zelenej zóne, ako je znázornené na 23
! Podsedák pevne pritlačte k operadlu sedadla vozidla smerujúceho tvárou dopredu, ktoré je vybavené bedrovým/ramenným pásom.
! Skontrolujte, či časť ramenného pásu vozidla prechádza priamo cez vodiaci prvok ramenného pásu, ako je znázornené na obrázku 24
! Dotiahnite pás vozidla potiahnutím ramenného popruhu, kým sa neodstráni všetka vôl'a pásu.
! Ak pás leží cez detský krk, hlavu alebo tvár, znova upravte výšku opierky hlavy.
! Akékol'vek popruhy, ktoré pripevňujú podsedák k vozidlu, musia byť pevné a popruhy nesmú byť skrútené.

22

Použitie držiakov na poháre

pozrite si obrázok 26

Odpojenie mäkkých textílií

pozrite si obrázok 27

Rozopnite 4 páry gombíkov a 4 párov elastických pásikov na zadnej strane mäkkých textíllí, aby ste ich mohli vybrat. ^27 Ak chcete znova nasadit čalúnenie sedačky, jednoducho obrát'te vyššie uvedené kroky.

27

! Mäkké textílie a vnútorné čalúnenie umývajte studenou vodou s teplotou pod 30°C.
! Nežehlite mäkké textílie.
! Mäkké textílie nebiel'te ani chemicky nečistite.
! Na umývanie autosedačky nepoužívajte neriedený neutrálny čistiaci benzín ani iné organické rozpúšťadlo. Môže to spôsobit' poškodenie autosedačky.
! Neskrúcajte mäkké textílie ani vnútorné čalúnenie veľkou silou, aby ste ich vysušili. Mohlo by to na mäkkých textíliách a čalúnení zanechat’ zvrásnenie.
! Mäkké textilie a vnútorné čalúnenie zaveste do tieňa, aby sa vysušili.
! Ak sa táto autosedačka dlhšie nepouživa, vyberte ju zo sedadla vozidla. Zosilnenú autosedačku dajte na chladné a suché miesto a niekde, kde sa k nej vaše diet'a nedostane.
